Le disjoncteur différentiel
Le document traite des dispositifs de protection des circuits électriques et de la sécurité des personnes, en se concentrant sur le fonctionnement des disjoncteurs différentiels et relais différentiels. Il aborde également les problèmes potentiels de fonctionnement anormal, ainsi que les paramètres techniques tels que les seuils de réglage et les temps de déclenchement. Enfin, le texte mentionne des ressources documentaires et bibliographiques associées pour approfondir le sujet.
Contenu connexe
Similaire à Le disjoncteur différentiel
Le disjoncteur différentiel
- 1. 1. Dispositif de protection des personnes en schéma TT : • LE DISJONCTEUR DIFFERENTIEL A COURANT RESIDUEL 1
- 2. Le disjoncteur différentiel •Protection des circuits contre – Surcharges – Courts circuits • Protection des personnes – Régime de neutre TT 2

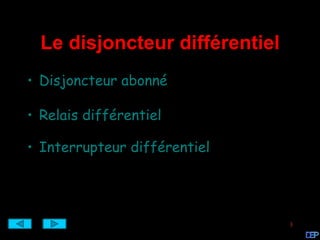

- 3. Le disjoncteur différentiel •Disjoncteur abonné • Relais différentiel • Interrupteur différentiel 3

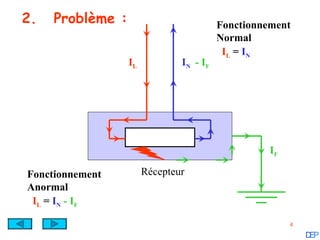

- 4. 2. Problème : Fonctionnement Normal IL = IN IL IN - IF IF Fonctionnement Récepteur Anormal IL = IN - IF 4

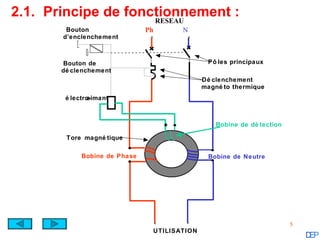

- 5. 2.1. Principe defonctionnement : RESEAU Bouton Ph N d’enclenchement Bouton de Pô les principaux dé clenchement Dé clenchement magné to thermique é lectro- aimant Bobine de dé tection Tore magné tique Bobine de Phase Bobine de Neutre 5 UTILISATION

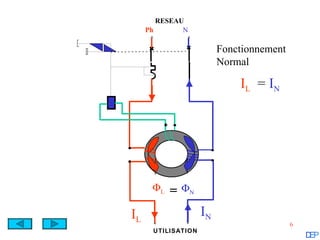

- 6. RESEAU Ph N Fonctionnement Normal IL = IN ΦL = ΦN IL IN 6 UTILISATION
- 7. RESEAU Ph N Fonctionnement Anormal IL = IN - IF ΦL > ΦN IL IN - IF 7 UTILISATION

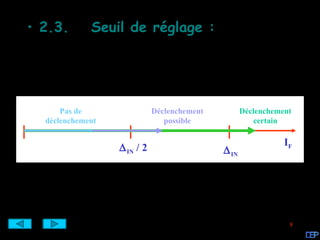

- 8. • 2.3. Seuil de réglage : Pas de Déclenchement Déclenchement déclenchement possible certain IF ∆ IN / 2 ∆ IN 8

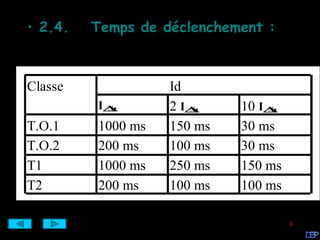

- 9. • 2.4. Temps de déclenchement : Classe Id I∆ N. 2 I∆ N. 10 I∆ N. T.O.1 1000 ms 150 ms 30 ms T.O.2 200 ms 100 ms 30 ms T1 1000 ms 250 ms 150 ms T2 200 ms 100 ms 100 ms 9
- 10. 3. Documentations : • 3.1. Interrupteur différentiel : • 3.2. Relais différentiel : • 3.3. Tore pour relais différentiel : • 3.4. Disjoncteur abonné : 10

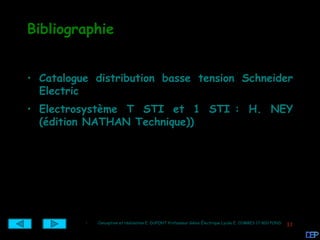

- 11. Bibliographie • Catalogue distributionbasse tension Schneider Electric • Electrosystème T STI et 1 STI : H. NEY (édition NATHAN Technique)) • Conception et réalisation E. DUPONT Professeur Génie Électrique Lycée E. COMBES 17 800 PONS 11

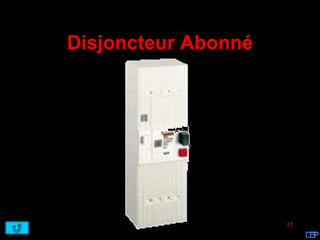

- 12.

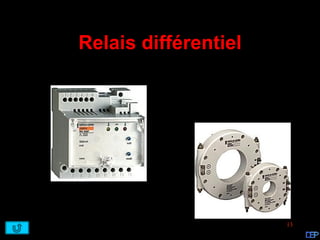

- 13.

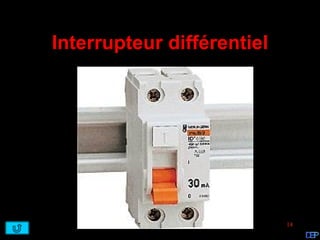

- 14.

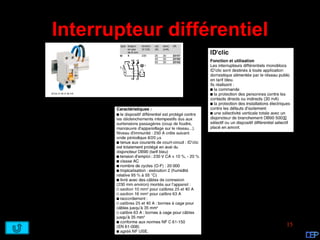

- 15.

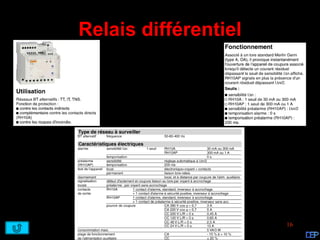

- 16.

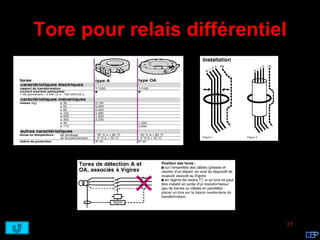

- 17. Tore pour relaisdifférentiel 17

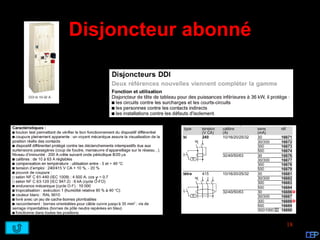

- 18.
