ÉCOLE POLYTECHNIQUE D’ARCHITECTURE ET D’URBANISME

EXPOSE SUR

Les enseignants:
-Mr. BAGHLI
-Mr. MAZOUAD

Elaboré par:
-ATHMANI ILYES
-MECHRI KHALED
2007-2006

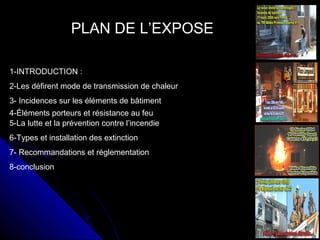

PLAN DE L’EXPOSE
1-INTRODUCTION :
2-Les défirent mode de transmission de chaleur
3- Incidences sur les éléments de bâtiment
4-Éléments porteurs et résistance au feu
5-La lutte et la prévention contre l’incendie
6-Types et installation des extinction
7- Recommandations et réglementation
8-conclusion

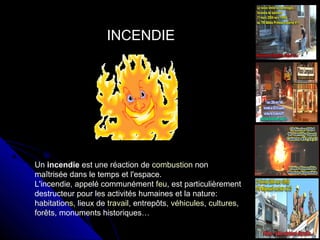

INCENDIE

Un incendie est une réaction de combustion non
maîtrisée dans le temps et l'espace.
L'incendie, appelé communément feu, est particulièrement
destructeur pour les activités humaines et la nature:
habitations, lieux de travail, entrepôts, véhicules, cultures,
forêts, monuments historiques…

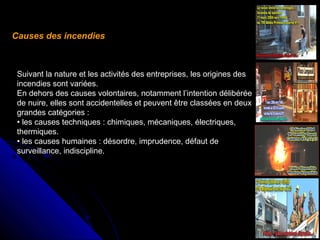

Causes des incendies

Suivant la nature et les activités des entreprises, les origines des
incendies sont variées.
En dehors des causes volontaires, notamment l’intention délibérée
de nuire, elles sont accidentelles et peuvent être classées en deux
grandes catégories :
• les causes techniques : chimiques, mécaniques, électriques,
thermiques.
• les causes humaines : désordre, imprudence, défaut de
surveillance, indiscipline.

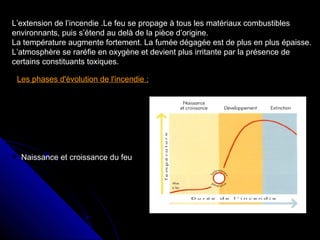

L’extension de l’incendie .Le feu se propage à tous les matériaux combustibles
environnants, puis s’étend au delà de la pièce d’origine.
La température augmente fortement. La fumée dégagée est de plus en plus épaisse.
L’atmosphère se raréfie en oxygène et devient plus irritante par la présence de
certains constituants toxiques.
Les phases d'évolution de l'incendie :

Naissance et croissance du feu

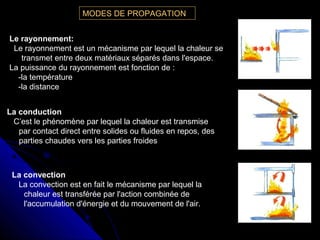

MODES DE PROPAGATION
Le rayonnement:
Le rayonnement est un mécanisme par lequel la chaleur se
transmet entre deux matériaux séparés dans l'espace.
La puissance du rayonnement est fonction de :
-la température
-la distance
La conduction
C’est le phénomène par lequel la chaleur est transmise
par contact direct entre solides ou fluides en repos, des
parties chaudes vers les parties froides

La convection
La convection est en fait le mécanisme par lequel la
chaleur est transférée par l'action combinée de
l'accumulation d'énergie et du mouvement de l'air.

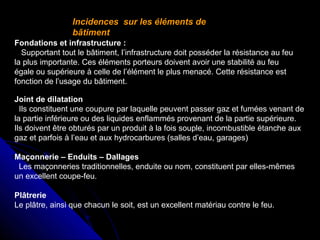

Incidences sur les éléments de
bâtiment
Fondations et infrastructure :
Supportant tout le bâtiment, l’infrastructure doit posséder la résistance au feu
la plus importante. Ces éléments porteurs doivent avoir une stabilité au feu
égale ou supérieure à celle de l’élément le plus menacé. Cette résistance est
fonction de l’usage du bâtiment.
Joint de dilatation
Ils constituent une coupure par laquelle peuvent passer gaz et fumées venant de
la partie inférieure ou des liquides enflammés provenant de la partie supérieure.
Ils doivent être obturés par un produit à la fois souple, incombustible étanche aux
gaz et parfois à l’eau et aux hydrocarbures (salles d’eau, garages)
Maçonnerie – Enduits – Dallages
Les maçonneries traditionnelles, enduite ou nom, constituent par elles-mêmes
un excellent coupe-feu.
Plâtrerie
Le plâtre, ainsi que chacun le soit, est un excellent matériau contre le feu.

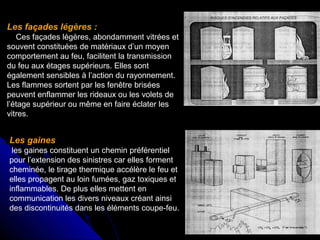

Les façades légères :
Ces façades légères, abondamment vitrées et
souvent constituées de matériaux d’un moyen
comportement au feu, facilitent la transmission
du feu aux étages supérieurs. Elles sont
également sensibles à l’action du rayonnement.
Les flammes sortent par les fenêtre brisées
peuvent enflammer les rideaux ou les volets de
l’étage supérieur ou même en faire éclater les
vitres.

Les gaines
les gaines constituent un chemin préférentiel
pour l’extension des sinistres car elles forment
cheminée, le tirage thermique accélère le feu et
elles propagent au loin fumées, gaz toxiques et
inflammables. De plus elles mettent en
communication les divers niveaux créant ainsi
des discontinuités dans les éléments coupe-feu.
Éléments porteurs et résistance au feu:
La résistance au feu d’une construction est déterminée
sur base des critères suivants:
 Stabilité “R”: fonction portante

Isolation thermique “I”: augmentation de la température
moyenne sur la totalité de la surface non-exposée < 140 °K
et
augmentation maximale de la température en tout point de la surface
non-exposée < 180 °K

Etanchéité aux flammes “E”: pas de passage de feu au
travers des parois, planchers, joints, etc..

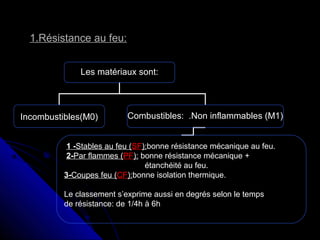

1.Résistance au feu:
Les matériaux sont:

Incombustibles(M0)

Combustibles: .Non inflammables (M1)

1 -Stables au feu (SF):bonne résistance mécanique au feu.
2-Par flammes (PF): bonne résistance mécanique +
étanchéité au feu.
3-Coupes feu (CF):bonne isolation thermique.
Le classement s’exprime aussi en degrés selon le temps
de résistance: de 1/4h à 6h
2-Elements porteurs:

Gabarit

Résistance au feu

ERP à RDC

SF 1/2H

à 1 niveau
à 2 niveaux

SF 1/2H
Plancher CF 1/2H ,

Escaliers SF 1H

SF 1H
Escaliers SF 1H

2 n<h<28m

SF 1H
Plancher CF 1H , Faux plancher SF 1/2H

2 n<h<28m

SF 1H ½
Escaliers SF 1H ½
Plancher CF 1H ½
Faux plancher SF 1/2H
Pièces de charpente de couverture de toute catégories
SF 1/2H

ERP = établissement recevant publics.

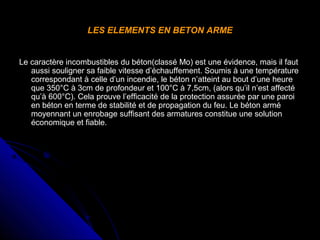

LES ELEMENTS EN BETON ARME

Le caractère incombustibles du béton(classé Mo) est une évidence, mais il faut
aussi souligner sa faible vitesse d’échauffement. Soumis à une température
correspondant à celle d’un incendie, le béton n’atteint au bout d’une heure
que 350°C à 3cm de profondeur et 100°C à 7,5cm, (alors qu’il n’est affecté
qu’à 600°C). Cela prouve l’efficacité de la protection assurée par une paroi
en béton en terme de stabilité et de propagation du feu. Le béton armé
moyennant un enrobage suffisant des armatures constitue une solution
économique et fiable.

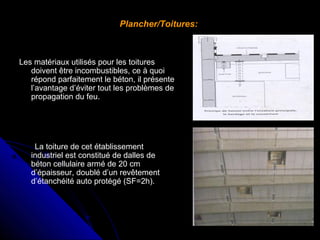

Plancher/Toitures:

Les matériaux utilisés pour les toitures
doivent être incombustibles, ce à quoi
répond parfaitement le béton, il présente
l’avantage d’éviter tout les problèmes de
propagation du feu.

La toiture de cet établissement
industriel est constitué de dalles de
béton cellulaire armé de 20 cm
d’épaisseur, doublé d’un revêtement
d’étanchéité auto protégé (SF=2h).
les dalles
Épaisseur d’une dalle en béton armé(cm) selon le degré de
résistance au feu.
Degré de
résistance
au feu
Epaisseur
maximale

1/2h
6

1h
7

1h1/2
9

2h
11

3h

4h

15

17,5

Les poteaux:
Dimensions d’un poteau à section carrée(cm) selon le degré de
résistance au feu:
Degré de résistance
au feu

1/2h

1h

1h1/2

2h

3h

4h

Poteau exposé au
feu sur les 4 faces

15

20

24

30

36

45

Poteau exposé au
feu sur une face

10

12

14

16

20

26

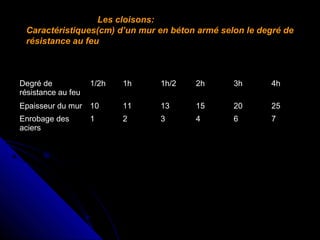

Les cloisons:
Caractéristiques(cm) d’un mur en béton armé selon le degré de
résistance au feu

Degré de
résistance au feu

1/2h

1h

1h/2

2h

3h

4h

Epaisseur du mur

10

11

13

15

20

25

Enrobage des
aciers

1

2

3

4

6

7

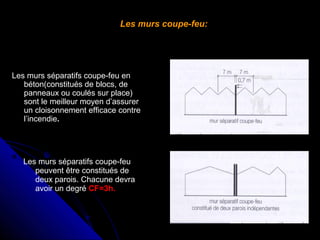

Les murs coupe-feu:

Les murs séparatifs coupe-feu en
béton(constitués de blocs, de
panneaux ou coulés sur place)
sont le meilleur moyen d’assurer
un cloisonnement efficace contre
l’incendie.

Les murs séparatifs coupe-feu
peuvent être constitués de
deux parois. Chacune devra
avoir un degré CF=3h.

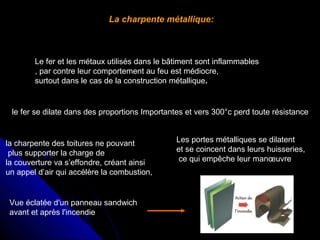

La charpente métallique:

Le fer et les métaux utilisés dans le bâtiment sont inflammables
, par contre leur comportement au feu est médiocre,
surtout dans le cas de la construction métallique.

le fer se dilate dans des proportions Importantes et vers 300°c perd toute résistance

la charpente des toitures ne pouvant
plus supporter la charge de
la couverture va s’effondre, créant ainsi
un appel d’air qui accélère la combustion,

Vue éclatée d'un panneau sandwich
avant et après l'incendie

Les portes métalliques se dilatent
et se coincent dans leurs huisseries,
ce qui empêche leur manœuvre

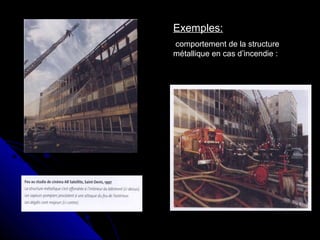

Exemples:
comportement de la structure
métallique en cas d’incendie :
Pour éviter cela il faut opter pour une bonne protection du métal ,
et cela par:
-Un enrobage en béton au moins de 3 cm.
- Une plaque en plâtre.
- Une Peinture ignifuge.

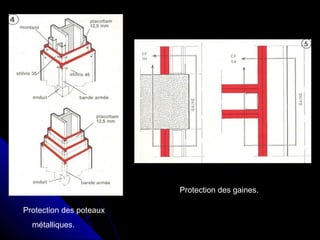

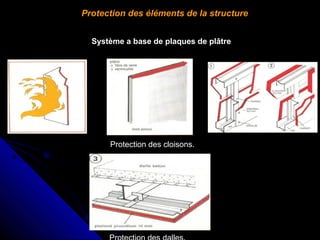

Protection des éléments de la structure
Système a base de plaques de plâtre

Protection des cloisons.
Protection des gaines.
Protection des poteaux
métalliques.
Les portes coupe-feu :

Définition : La porte doit permettre le

passage des personnes se trouvant
dans la zone sinistrée tout en étant
étanche à la fumée et au jaillissement
des flammes à la périphérie.

Constitution des portes coupe feu :

Les portes coupe feu sont constituées d’une huisserie et
d’un vantail ouvrant (quelquefois deux vantaux) en
matériau peu combustible et isolant thermique , avec un
dispositif assurant une étanchéité aux gaz .
L’huisserie est généralement métallique mais peut être
également en bois dans le cas de portes en bois.

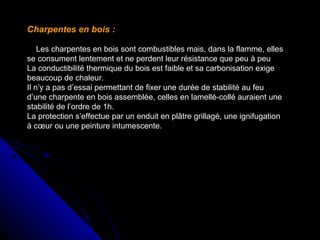

Charpentes en bois :
Les charpentes en bois sont combustibles mais, dans la flamme, elles
se consument lentement et ne perdent leur résistance que peu à peu
La conductibilité thermique du bois est faible et sa carbonisation exige
beaucoup de chaleur.
Il n’y a pas d’essai permettant de fixer une durée de stabilité au feu
d’une charpente en bois assemblée, celles en lamellé-collé auraient une
stabilité de l’ordre de 1h.
La protection s’effectue par un enduit en plâtre grillagé, une ignifugation
à cœur ou une peinture intumescente.

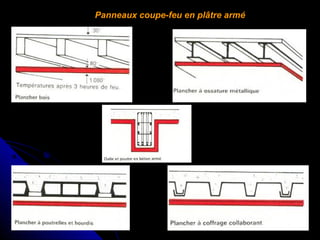

Panneaux coupe-feu en plâtre armé
Lutte et prévention contre l’incendie :

L’objet :
L’objet de la prévention est d’empêcher la naissance de l’incendie et si ,
malgré tout, il éclot, d’en limiter les conséquences au maximum.
Elle consiste principalement en mesures dites passives relevant de la
construction et de l’aménagement des bâtiments.
Il est nécessaire de prévoir la mise en place des moyens (humains et / ou
matériels) pour le détecter dès l’origine, l’attaquer et limiter sa propagation
en attendant l’arrivée des secours extérieurs, protéger et évacuer les
personnes menacées : on prend pour ce faire des mesures dites de
prévision qui complètent les mesures de prévention.

Moyens d’alarme :
But : avertir dans le minimum de temps
les personnes responsables
immédiatement utiles.
Provoquer l’alerte.

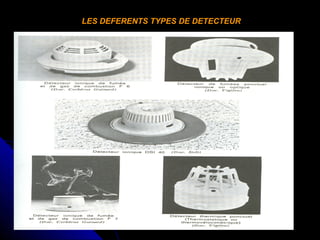

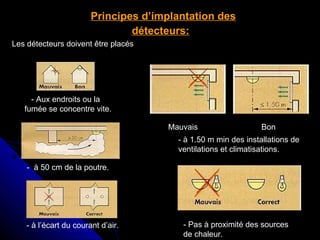

LES DEFERENTS TYPES DE DETECTEUR

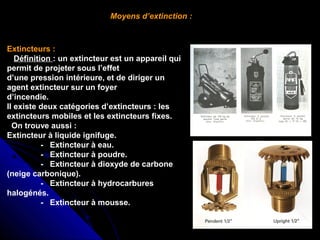

Moyens d’extinction :

Extincteurs :
   Définition : un extincteur est un appareil qui
permit de projeter sous l’effet
d’une pression intérieure, et de diriger un
agent extincteur sur un foyer
d’incendie.
Il existe deux catégories d’extincteurs : les
extincteurs mobiles et les extincteurs fixes.
  On trouve aussi :
Extincteur à liquide ignifuge.
               -   Extincteur à eau.
               -   Extincteur à poudre.
               -   Extincteur à dioxyde de carbone
(neige carbonique).
               -   Extincteur à hydrocarbures
halogénés.
               -   Extincteur à mousse.

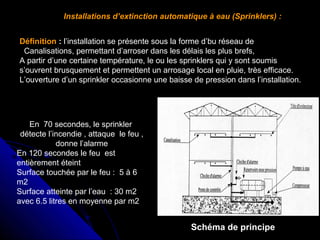

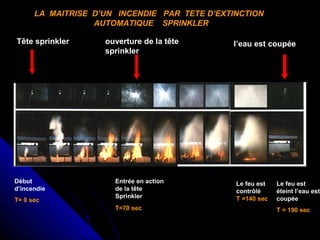

Installations d’extinction automatique à eau (Sprinklers) :
Définition : l’installation se présente sous la forme d’bu réseau de
  Canalisations, permettant d’arroser dans les délais les plus brefs,
A partir d’une certaine température, le ou les sprinklers qui y sont soumis
s’ouvrent brusquement et permettent un arrosage local en pluie, très efficace.
L’ouverture d’un sprinkler occasionne une baisse de pression dans l’installation.

En 70 secondes, le sprinkler
détecte l’incendie , attaque le feu ,
donne l’alarme
En 120 secondes le feu est
entièrement éteint
Surface touchée par le feu : 5 à 6
m2
Surface atteinte par l’eau : 30 m2
avec 6.5 litres en moyenne par m2

Schéma de principe
LA MAITRISE D’UN INCENDIE PAR TETE D’EXTINCTION
AUTOMATIQUE SPRINKLER
 Tête sprinkler

Début
d’incendie
T= 0 sec

ouverture de la tête
sprinkler

Entrée en action
de la tête
Sprinkler
T=70 sec



l’eau est coupée

Le feu est
contrôlé
T =140 sec

Le feu est
éteint l’eau est
coupée
T = 190 sec

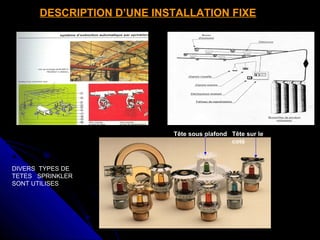

DESCRIPTION D’UNE INSTALLATION FIXE

Tête sous plafond Tête sur le
coté

DIVERS TYPES DE
TETES SPRINKLER
SONT UTILISES
Recommandation et réglementation
Tout ouvrage doit répondre aux exigences suivantes:

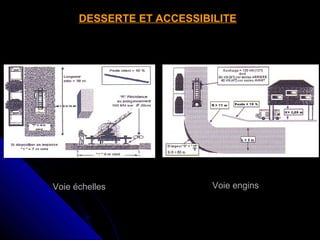

DESSERTE ET ACCESSIBILITE

Voie échelles

Voie engins

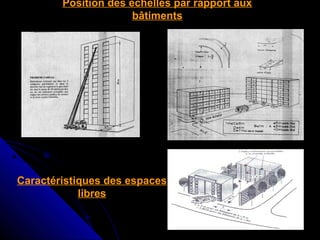

Position des échelles par rapport aux
bâtiments

Caractéristiques des espaces
libres
Protection des façades

Modes de propagation du feu

Feu d’origine intérieur.

Feu d’origine extérieur.

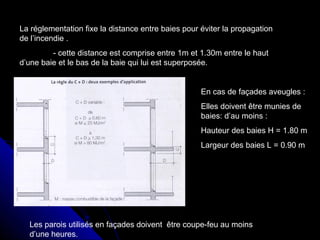

La réglementation fixe la distance entre baies pour éviter la propagation
de l’incendie .
- cette distance est comprise entre 1m et 1.30m entre le haut
d’une baie et le bas de la baie qui lui est superposée.

En cas de façades aveugles :
Elles doivent être munies de
baies: d’au moins :
Hauteur des baies H = 1.80 m
Largeur des baies L = 0.90 m

Les parois utilisés en façades doivent être coupe-feu au moins
d’une heures.

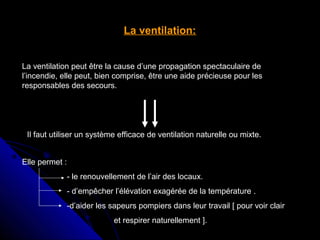

La ventilation:
La ventilation peut être la cause d’une propagation spectaculaire de
l’incendie, elle peut, bien comprise, être une aide précieuse pour les
responsables des secours.

Il faut utiliser un système efficace de ventilation naturelle ou mixte.
Elle permet :
- le renouvellement de l’air des locaux.
- d’empêcher l’élévation exagérée de la température .
-d’aider les sapeurs pompiers dans leur travail [ pour voir clair
et respirer naturellement ].

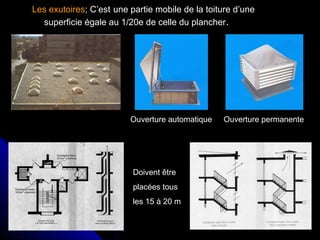

Les exutoires; C’est une partie mobile de la toiture d’une
superficie égale au 1/20e de celle du plancher.

Ouverture automatique

Doivent être
placées tous
les 15 à 20 m

Ouverture permanente

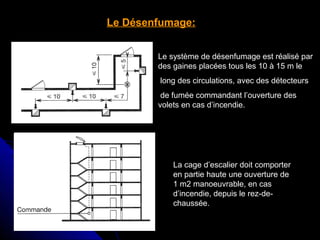

Le Désenfumage:
Le système de désenfumage est réalisé par
des gaines placées tous les 10 à 15 m le
long des circulations, avec des détecteurs
de fumée commandant l’ouverture des
volets en cas d’incendie.

La cage d’escalier doit comporter
en partie haute une ouverture de
1 m2 manoeuvrable, en cas
d’incendie, depuis le rez-dechaussée.
Principes d’implantation des
détecteurs:
Les détecteurs doivent être placés

- Aux endroits ou la
fumée se concentre vite.
Mauvais

Bon

- à 1.50 m min des installations de
ventilations et climatisations.
- à 50 cm de la poutre.

- à l’écart du courant d’air.

- Pas à proximité des sources
de chaleur.
Conception des dégagements
Les dégagements ont pour but:
De permettre une évacuation rapide et sûre de l’établissement;
Faire correspondre une circulation principale à chaque sortie sur
l’extérieur ou sur un dégagement protégé;
Faire relier, par des circulations horizontales:
Les escaliers aux sorties et les sorties entre elles (RDC);
Les escaliers entre eux (étages et sous-sol)
Limiter à 10 mètres de débouché des culs-de-sacs entre les portes
des locaux et les dégagements permettant le choix entre plusieurs
cheminements.

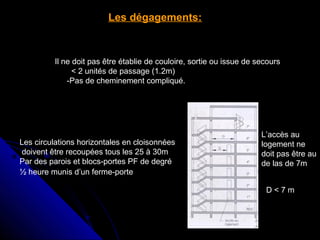

Les dégagements:

Il ne doit pas être établie de couloire, sortie ou issue de secours
< 2 unités de passage (1.2m)
-Pas de cheminement compliqué.

Les circulations horizontales en cloisonnées
doivent être recoupées tous les 25 à 30m
Par des parois et blocs-portes PF de degré
½ heure munis d’un ferme-porte

L’accès au
logement ne
doit pas être au
de las de 7m
D<7m

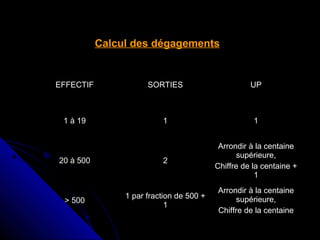

Calcul des dégagements

EFFECTIF

SORTIES

UP

1 à 19

1

1

20 à 500

2

Arrondir à la centaine
supérieure,
Chiffre de la centaine +
1

> 500

1 par fraction de 500 +
1

Arrondir à la centaine
supérieure,
Chiffre de la centaine

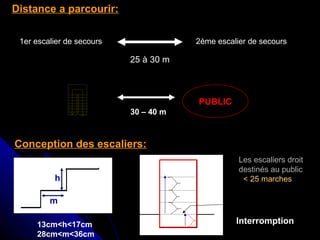

Distance a parcourir:
1er escalier de secours

2ème escalier de secours

25 à 30 m

PUBLIC
30 – 40 m

Conception des escaliers:
hh

Les escaliers droit
destinés au public
< 25 marches

m
13cm<h<17cm
28cm<m<36cm

Interromption

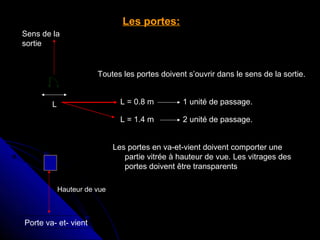

Les portes:
Sens de la
sortie

Toutes les portes doivent s’ouvrir dans le sens de la sortie.
L = 0.8 m

1 unité de passage.

L = 1.4 m

L

2 unité de passage.

Les portes en va-et-vient doivent comporter une
partie vitrée à hauteur de vue. Les vitrages des
portes doivent être transparents
Hauteur de vue

Porte va- et- vient

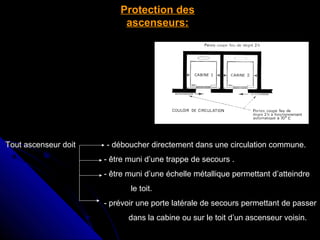

Protection des
ascenseurs:

Tout ascenseur doit

- déboucher directement dans une circulation commune.
- être muni d’une trappe de secours .
- être muni d’une échelle métallique permettant d’atteindre
le toit.
- prévoir une porte latérale de secours permettant de passer
dans la cabine ou sur le toit d’un ascenseur voisin.

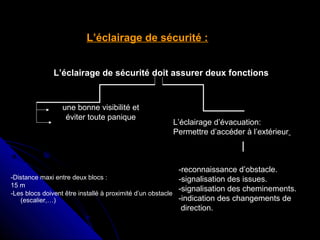

L’éclairage de sécurité :
L’éclairage de sécurité doit assurer deux fonctions

une bonne visibilité et
éviter toute panique

L’éclairage d’évacuation:
Permettre d’accéder à l’extérieur

-reconnaissance d’obstacle.
-Distance maxi entre deux blocs :
-signalisation des issues.
15 m
-signalisation des cheminements.
-Les blocs doivent être installé à proximité d’un obstacle
-indication des changements de
(escalier,…)
direction.

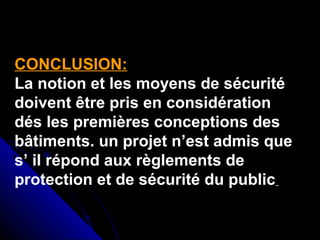

CONCLUSION:
La notion et les moyens de sécurité
doivent être pris en considération
dés les premières conceptions des
bâtiments. un projet n’est admis que
s’ il répond aux règlements de
protection et de sécurité du public

Contenu connexe

Tendances

Systèmes constructifs
Systèmes constructifsSystèmes constructifs
Systèmes constructifs
Sami Sahli

Eclairage, lumiere & l'architecture
Eclairage, lumiere & l'architectureEclairage, lumiere & l'architecture
Eclairage, lumiere & l'architecture
Sami Sahli

Charpente metalique 01
Charpente metalique 01Charpente metalique 01
Charpente metalique 01
Sami Sahli

Structure métallique
Structure métallique Structure métallique
Structure métallique
Sami Sahli

Charpente métallique
Charpente métallique Charpente métallique
Charpente métallique
Sami Sahli

les batiments ecologiques
les batiments ecologiquesles batiments ecologiques
les batiments ecologiques
Ahmed Touati

Systemes constructifs
Systemes constructifsSystemes constructifs
Systemes constructifs
Archi Guelma

Reglements, erp, igh
Reglements, erp, ighReglements, erp, igh
Reglements, erp, igh
Sami Sahli

Chauffage
ChauffageChauffage
Chauffage
Manel_khodja

Escaliers rampes & ascenseurs 01
Escaliers rampes & ascenseurs 01Escaliers rampes & ascenseurs 01
Escaliers rampes & ascenseurs 01
Sami Sahli

Charpente en bois
Charpente en boisCharpente en bois
Charpente en bois
Sami Sahli

Mur rideau
Mur rideau Mur rideau
Mur rideau
Sami Sahli

Expose dlimi (1)
Expose dlimi (1)Expose dlimi (1)
Expose dlimi (1)
omar bllaouhamou

Architecture high tech
Architecture high techArchitecture high tech
Architecture high tech
Sami Sahli

Isolation acoustique
Isolation acoustiqueIsolation acoustique
Isolation acoustique
Nouhayla Ait Hassi

L'habitat écologique
L'habitat écologiqueL'habitat écologique
L'habitat écologique
BOUZIDA Djihene

L’effet de la conception Architecturale sur la thermique du bâtiment et vice ...
L’effet de la conception Architecturale sur la thermique du bâtiment et vice ...L’effet de la conception Architecturale sur la thermique du bâtiment et vice ...
L’effet de la conception Architecturale sur la thermique du bâtiment et vice ...
Mȉss ArćhiťeĉtuƦā


Tendances (20)

Systèmes constructifs
Systèmes constructifsSystèmes constructifs
Systèmes constructifs

Eclairage, lumiere & l'architecture
Eclairage, lumiere & l'architectureEclairage, lumiere & l'architecture
Eclairage, lumiere & l'architecture

Charpente metalique 01
Charpente metalique 01Charpente metalique 01
Charpente metalique 01

Structure métallique
Structure métallique Structure métallique
Structure métallique

Planchers 07
Planchers 07Planchers 07
Planchers 07

Béton armé
Béton arméBéton armé
Béton armé

Charpente métallique
Charpente métallique Charpente métallique
Charpente métallique

les batiments ecologiques
les batiments ecologiquesles batiments ecologiques
les batiments ecologiques

Systemes constructifs
Systemes constructifsSystemes constructifs
Systemes constructifs

Reglements, erp, igh
Reglements, erp, ighReglements, erp, igh
Reglements, erp, igh

Chauffage
ChauffageChauffage
Chauffage

Escaliers rampes & ascenseurs 01
Escaliers rampes & ascenseurs 01Escaliers rampes & ascenseurs 01
Escaliers rampes & ascenseurs 01

Charpente en bois
Charpente en boisCharpente en bois
Charpente en bois

Mur rideau
Mur rideau Mur rideau
Mur rideau

Expose dlimi (1)
Expose dlimi (1)Expose dlimi (1)
Expose dlimi (1)

Architecture high tech
Architecture high techArchitecture high tech
Architecture high tech

Menuiserie
MenuiserieMenuiserie
Menuiserie

Isolation acoustique
Isolation acoustiqueIsolation acoustique
Isolation acoustique

L'habitat écologique
L'habitat écologiqueL'habitat écologique
L'habitat écologique

L’effet de la conception Architecturale sur la thermique du bâtiment et vice ...
L’effet de la conception Architecturale sur la thermique du bâtiment et vice ...L’effet de la conception Architecturale sur la thermique du bâtiment et vice ...
L’effet de la conception Architecturale sur la thermique du bâtiment et vice ...


En vedette

Formation incendie
Formation incendieFormation incendie
Formation incendie
Kévin Dessin

Support de cours évacuation
Support de cours évacuationSupport de cours évacuation
Support de cours évacuation
APS&I - Formations

Formation à la sécurité incendie
Formation à la sécurité incendieFormation à la sécurité incendie
Formation à la sécurité incendie
projetperso

2014 évacuation - tous établissements - 01
2014 évacuation - tous établissements - 012014 évacuation - tous établissements - 01
2014 évacuation - tous établissements - 01
APS&I - Formations

Les extincteurs
Les extincteursLes extincteurs
Les extincteurs
SAID FILAHI

2014 - formation à la manipulation des extincteurs
2014 - formation à la manipulation des extincteurs2014 - formation à la manipulation des extincteurs
2014 - formation à la manipulation des extincteurs
APS&I - Formations

Présentation Cyrus industrie
Présentation Cyrus industriePrésentation Cyrus industrie
Présentation Cyrus industrie
Paul Poulain

Accessibilite ERP - points importants
Accessibilite ERP - points importantsAccessibilite ERP - points importants
Accessibilite ERP - points importants
Corentin Le Faucheur

Plombrie saniatire et gaz 2007
Plombrie saniatire et gaz 2007Plombrie saniatire et gaz 2007
Plombrie saniatire et gaz 2007
Hiba Architecte

Eclairage et electricité
Eclairage et electricitéEclairage et electricité
Eclairage et electricité
Sami Sahli

Guide incendie en construction rénovation - FCBA
Guide incendie en construction rénovation - FCBAGuide incendie en construction rénovation - FCBA
Guide incendie en construction rénovation - FCBA
Build Green

Plombrie saniatire & gaz 03
Plombrie saniatire & gaz 03Plombrie saniatire & gaz 03
Plombrie saniatire & gaz 03
Sami Sahli

Plombrie saniatire & gaz 01
Plombrie saniatire & gaz 01Plombrie saniatire & gaz 01
Plombrie saniatire & gaz 01
Sami Sahli

Assainissement 02
Assainissement 02Assainissement 02
Assainissement 02
Sami Sahli

Por qué los burros son asesores [modo de compatibilidad]
Por qué los burros son asesores [modo de compatibilidad]Por qué los burros son asesores [modo de compatibilidad]
Por qué los burros son asesores [modo de compatibilidad]
Moises Logroño

L’Opéra De Paris
L’Opéra De ParisL’Opéra De Paris
L’Opéra De Paris
wmann1946

Eclectisme et polychromie
Eclectisme et polychromie Eclectisme et polychromie
Eclectisme et polychromie
8888888anna


En vedette (20)

Formation incendie
Formation incendieFormation incendie
Formation incendie

Support de cours évacuation
Support de cours évacuationSupport de cours évacuation
Support de cours évacuation

Formation à la sécurité incendie
Formation à la sécurité incendieFormation à la sécurité incendie
Formation à la sécurité incendie

2014 évacuation - tous établissements - 01
2014 évacuation - tous établissements - 012014 évacuation - tous établissements - 01
2014 évacuation - tous établissements - 01

Les extincteurs
Les extincteursLes extincteurs
Les extincteurs

2014 - formation à la manipulation des extincteurs
2014 - formation à la manipulation des extincteurs2014 - formation à la manipulation des extincteurs
2014 - formation à la manipulation des extincteurs

Présentation Cyrus industrie
Présentation Cyrus industriePrésentation Cyrus industrie
Présentation Cyrus industrie

Accessibilite ERP - points importants
Accessibilite ERP - points importantsAccessibilite ERP - points importants
Accessibilite ERP - points importants

Plombrie saniatire et gaz 2007
Plombrie saniatire et gaz 2007Plombrie saniatire et gaz 2007
Plombrie saniatire et gaz 2007

Eclairage et electricité
Eclairage et electricitéEclairage et electricité
Eclairage et electricité

These
TheseThese
These

Guide incendie en construction rénovation - FCBA
Guide incendie en construction rénovation - FCBAGuide incendie en construction rénovation - FCBA
Guide incendie en construction rénovation - FCBA

Plombrie saniatire & gaz 03
Plombrie saniatire & gaz 03Plombrie saniatire & gaz 03
Plombrie saniatire & gaz 03

Plombrie saniatire & gaz 01
Plombrie saniatire & gaz 01Plombrie saniatire & gaz 01
Plombrie saniatire & gaz 01

Assainissement 02
Assainissement 02Assainissement 02
Assainissement 02

Réseaux électriques
Réseaux électriquesRéseaux électriques
Réseaux électriques

Por qué los burros son asesores [modo de compatibilidad]
Por qué los burros son asesores [modo de compatibilidad]Por qué los burros son asesores [modo de compatibilidad]
Por qué los burros son asesores [modo de compatibilidad]

Cos ces
Cos cesCos ces
Cos ces

L’Opéra De Paris
L’Opéra De ParisL’Opéra De Paris
L’Opéra De Paris

Eclectisme et polychromie
Eclectisme et polychromie Eclectisme et polychromie
Eclectisme et polychromie


Similaire à Protection incendie

Alucobond fire safety - FR
Alucobond fire safety - FRAlucobond fire safety - FR
Alucobond fire safety - FR
Architectura

Incendie et-construction
Incendie et-constructionIncendie et-construction
Incendie et-construction
kissingerman

Réaction au feu, résistance au feu définitions et normes nelinkia
Réaction au feu, résistance au feu  définitions et normes   nelinkiaRéaction au feu, résistance au feu  définitions et normes   nelinkia
Réaction au feu, résistance au feu définitions et normes nelinkia
TouihriMohsen1

fermacell AESTUVER focus - Revêtement coupe-feu piliers et poutres métallique...
fermacell AESTUVER focus - Revêtement coupe-feu piliers et poutres métallique...fermacell AESTUVER focus - Revêtement coupe-feu piliers et poutres métallique...
fermacell AESTUVER focus - Revêtement coupe-feu piliers et poutres métallique...
Fermacell BV

Systèmes coupe-feu fermacell
Systèmes coupe-feu fermacellSystèmes coupe-feu fermacell
Systèmes coupe-feu fermacell
Fermacell BV

Isolation thermique et acoustique.pptx
Isolation thermique et acoustique.pptxIsolation thermique et acoustique.pptx
Isolation thermique et acoustique.pptx
brahim mouhcine

La solution globale ultra résistante au feu (REI 60) pour ossatures en bois
La solution globale ultra résistante au feu (REI 60) pour ossatures en boisLa solution globale ultra résistante au feu (REI 60) pour ossatures en bois
La solution globale ultra résistante au feu (REI 60) pour ossatures en bois
Fermacell BV

RAINBOW by ECS-3.COM: Avantages de nos produits (version française)
RAINBOW by ECS-3.COM: Avantages de nos produits (version française)RAINBOW by ECS-3.COM: Avantages de nos produits (version française)
RAINBOW by ECS-3.COM: Avantages de nos produits (version française)
RAINBOW by ECS-3.COM

Isolation et etancheite
Isolation et etancheiteIsolation et etancheite
Isolation et etancheite
Sami Sahli

transfert_thermique_isolation_v2.ppt
transfert_thermique_isolation_v2.ppttransfert_thermique_isolation_v2.ppt
transfert_thermique_isolation_v2.ppt
KaHina28

Construction
ConstructionConstruction
Construction
Anes Baaziz

Guide materiaux isolants - Energivie-Alsace
Guide materiaux isolants - Energivie-AlsaceGuide materiaux isolants - Energivie-Alsace
Guide materiaux isolants - Energivie-Alsace
Build Green

Exposé Cloisons
Exposé CloisonsExposé Cloisons
Exposé Cloisons
jexpoz

Exemples de réalisations possibles
Exemples de réalisations possiblesExemples de réalisations possibles
Exemples de réalisations possibles
ecotime

Annexe+27+Effets+domino.pdf
Annexe+27+Effets+domino.pdfAnnexe+27+Effets+domino.pdf
Annexe+27+Effets+domino.pdf
HamzaMbeker1

La construction en bois
La construction en boisLa construction en bois
La construction en bois
lharrha

La construction en bois
La construction en boisLa construction en bois
La construction en bois
lharrha

RAINBOW by ECS-3.COM: Panneaux version française
RAINBOW by ECS-3.COM: Panneaux version françaiseRAINBOW by ECS-3.COM: Panneaux version française
RAINBOW by ECS-3.COM: Panneaux version française
RAINBOW by ECS-3.COM

Guide des bonnes pratiques
Guide des bonnes pratiquesGuide des bonnes pratiques
Guide des bonnes pratiques
capitalenergy


Similaire à Protection incendie (20)

Alucobond fire safety - FR
Alucobond fire safety - FRAlucobond fire safety - FR
Alucobond fire safety - FR

Incendie et-construction
Incendie et-constructionIncendie et-construction
Incendie et-construction

Réaction au feu, résistance au feu définitions et normes nelinkia
Réaction au feu, résistance au feu  définitions et normes   nelinkiaRéaction au feu, résistance au feu  définitions et normes   nelinkia
Réaction au feu, résistance au feu définitions et normes nelinkia

fermacell AESTUVER focus - Revêtement coupe-feu piliers et poutres métallique...
fermacell AESTUVER focus - Revêtement coupe-feu piliers et poutres métallique...fermacell AESTUVER focus - Revêtement coupe-feu piliers et poutres métallique...
fermacell AESTUVER focus - Revêtement coupe-feu piliers et poutres métallique...

Systèmes coupe-feu fermacell
Systèmes coupe-feu fermacellSystèmes coupe-feu fermacell
Systèmes coupe-feu fermacell

Isolation thermique et acoustique.pptx
Isolation thermique et acoustique.pptxIsolation thermique et acoustique.pptx
Isolation thermique et acoustique.pptx

La solution globale ultra résistante au feu (REI 60) pour ossatures en bois
La solution globale ultra résistante au feu (REI 60) pour ossatures en boisLa solution globale ultra résistante au feu (REI 60) pour ossatures en bois
La solution globale ultra résistante au feu (REI 60) pour ossatures en bois

RAINBOW by ECS-3.COM: Avantages de nos produits (version française)
RAINBOW by ECS-3.COM: Avantages de nos produits (version française)RAINBOW by ECS-3.COM: Avantages de nos produits (version française)
RAINBOW by ECS-3.COM: Avantages de nos produits (version française)

Isolation et etancheite
Isolation et etancheiteIsolation et etancheite
Isolation et etancheite

transfert_thermique_isolation_v2.ppt
transfert_thermique_isolation_v2.ppttransfert_thermique_isolation_v2.ppt
transfert_thermique_isolation_v2.ppt

Isolation des bâtiments
Isolation des bâtimentsIsolation des bâtiments
Isolation des bâtiments

Construction
ConstructionConstruction
Construction

Guide materiaux isolants - Energivie-Alsace
Guide materiaux isolants - Energivie-AlsaceGuide materiaux isolants - Energivie-Alsace
Guide materiaux isolants - Energivie-Alsace

Exposé Cloisons
Exposé CloisonsExposé Cloisons
Exposé Cloisons

Exemples de réalisations possibles
Exemples de réalisations possiblesExemples de réalisations possibles
Exemples de réalisations possibles

Annexe+27+Effets+domino.pdf
Annexe+27+Effets+domino.pdfAnnexe+27+Effets+domino.pdf
Annexe+27+Effets+domino.pdf

La construction en bois
La construction en boisLa construction en bois
La construction en bois

La construction en bois
La construction en boisLa construction en bois
La construction en bois

RAINBOW by ECS-3.COM: Panneaux version française
RAINBOW by ECS-3.COM: Panneaux version françaiseRAINBOW by ECS-3.COM: Panneaux version française
RAINBOW by ECS-3.COM: Panneaux version française

Guide des bonnes pratiques
Guide des bonnes pratiquesGuide des bonnes pratiques
Guide des bonnes pratiques


Plus de Sami Sahli

AL HAMRA HCA
AL HAMRA HCAAL HAMRA HCA
AL HAMRA HCA
Sami Sahli

Toyo ito
Toyo itoToyo ito
Toyo ito
Sami Sahli

Oscar niemeyer
Oscar niemeyerOscar niemeyer
Oscar niemeyer
Sami Sahli

Satiago Calatrava
Satiago CalatravaSatiago Calatrava
Satiago Calatrava
Sami Sahli

Zaha hadid
Zaha hadidZaha hadid
Zaha hadid
Sami Sahli

Ecole primaire
Ecole primaire Ecole primaire
Ecole primaire
Sami Sahli

Frank loyd Wright
Frank loyd WrightFrank loyd Wright
Frank loyd Wright
Sami Sahli

Cours alea sismique
Cours alea sismiqueCours alea sismique
Cours alea sismique
Sami Sahli

Acier infrastructure
Acier infrastructureAcier infrastructure
Acier infrastructure
Sami Sahli

la Maison mozabite
la Maison mozabitela Maison mozabite
la Maison mozabite
Sami Sahli

Otto wagner
Otto wagnerOtto wagner
Otto wagner
Sami Sahli

Hamma les annasser. au 01
Hamma   les annasser. au 01Hamma   les annasser. au 01
Hamma les annasser. au 01
Sami Sahli

Présentation de projet urbain
Présentation de projet urbainPrésentation de projet urbain
Présentation de projet urbain
Sami Sahli

L’habitat intermédiaire
L’habitat   intermédiaire L’habitat   intermédiaire
L’habitat intermédiaire
Sami Sahli

Les dalles
Les dallesLes dalles
Les dalles
Sami Sahli

Généralité sur les sols
Généralité sur les solsGénéralité sur les sols
Généralité sur les sols
Sami Sahli

Cours fondations
Cours fondationsCours fondations
Cours fondations
Sami Sahli

Cour 04-le-new-urbanisme
Cour 04-le-new-urbanismeCour 04-le-new-urbanisme
Cour 04-le-new-urbanisme
Sami Sahli

Boufarik
BoufarikBoufarik
Boufarik
Sami Sahli

Les dalles
Les dallesLes dalles
Les dalles
Sami Sahli


Plus de Sami Sahli (20)

AL HAMRA HCA
AL HAMRA HCAAL HAMRA HCA
AL HAMRA HCA

Toyo ito
Toyo itoToyo ito
Toyo ito

Oscar niemeyer
Oscar niemeyerOscar niemeyer
Oscar niemeyer

Satiago Calatrava
Satiago CalatravaSatiago Calatrava
Satiago Calatrava

Zaha hadid
Zaha hadidZaha hadid
Zaha hadid

Ecole primaire
Ecole primaire Ecole primaire
Ecole primaire

Frank loyd Wright
Frank loyd WrightFrank loyd Wright
Frank loyd Wright

Cours alea sismique
Cours alea sismiqueCours alea sismique
Cours alea sismique

Acier infrastructure
Acier infrastructureAcier infrastructure
Acier infrastructure

la Maison mozabite
la Maison mozabitela Maison mozabite
la Maison mozabite

Otto wagner
Otto wagnerOtto wagner
Otto wagner

Hamma les annasser. au 01
Hamma   les annasser. au 01Hamma   les annasser. au 01
Hamma les annasser. au 01

Présentation de projet urbain
Présentation de projet urbainPrésentation de projet urbain
Présentation de projet urbain

L’habitat intermédiaire
L’habitat   intermédiaire L’habitat   intermédiaire
L’habitat intermédiaire

Les dalles
Les dallesLes dalles
Les dalles

Généralité sur les sols
Généralité sur les solsGénéralité sur les sols
Généralité sur les sols

Cours fondations
Cours fondationsCours fondations
Cours fondations

Cour 04-le-new-urbanisme
Cour 04-le-new-urbanismeCour 04-le-new-urbanisme
Cour 04-le-new-urbanisme

Boufarik
BoufarikBoufarik
Boufarik

Les dalles
Les dallesLes dalles
Les dalles


Protection incendie

  • 1. ÉCOLE POLYTECHNIQUE D’ARCHITECTURE ET D’URBANISME EXPOSE SUR Les enseignants: -Mr. BAGHLI -Mr. MAZOUAD Elaboré par: -ATHMANI ILYES -MECHRI KHALED 2007-2006
  • 2. PLAN DE L’EXPOSE 1-INTRODUCTION : 2-Les défirent mode de transmission de chaleur 3- Incidences sur les éléments de bâtiment 4-Éléments porteurs et résistance au feu 5-La lutte et la prévention contre l’incendie 6-Types et installation des extinction 7- Recommandations et réglementation 8-conclusion
  • 3. INCENDIE Un incendie est une réaction de combustion non maîtrisée dans le temps et l'espace. L'incendie, appelé communément feu, est particulièrement destructeur pour les activités humaines et la nature: habitations, lieux de travail, entrepôts, véhicules, cultures, forêts, monuments historiques…
  • 4. Causes des incendies Suivant la nature et les activités des entreprises, les origines des incendies sont variées. En dehors des causes volontaires, notamment l’intention délibérée de nuire, elles sont accidentelles et peuvent être classées en deux grandes catégories : • les causes techniques : chimiques, mécaniques, électriques, thermiques. • les causes humaines : désordre, imprudence, défaut de surveillance, indiscipline.
  • 5. L’extension de l’incendie .Le feu se propage à tous les matériaux combustibles environnants, puis s’étend au delà de la pièce d’origine. La température augmente fortement. La fumée dégagée est de plus en plus épaisse. L’atmosphère se raréfie en oxygène et devient plus irritante par la présence de certains constituants toxiques. Les phases d'évolution de l'incendie : Naissance et croissance du feu
  • 6. MODES DE PROPAGATION Le rayonnement: Le rayonnement est un mécanisme par lequel la chaleur se transmet entre deux matériaux séparés dans l'espace. La puissance du rayonnement est fonction de : -la température -la distance La conduction C’est le phénomène par lequel la chaleur est transmise par contact direct entre solides ou fluides en repos, des parties chaudes vers les parties froides La convection La convection est en fait le mécanisme par lequel la chaleur est transférée par l'action combinée de l'accumulation d'énergie et du mouvement de l'air.
  • 7. Incidences sur les éléments de bâtiment Fondations et infrastructure : Supportant tout le bâtiment, l’infrastructure doit posséder la résistance au feu la plus importante. Ces éléments porteurs doivent avoir une stabilité au feu égale ou supérieure à celle de l’élément le plus menacé. Cette résistance est fonction de l’usage du bâtiment. Joint de dilatation Ils constituent une coupure par laquelle peuvent passer gaz et fumées venant de la partie inférieure ou des liquides enflammés provenant de la partie supérieure. Ils doivent être obturés par un produit à la fois souple, incombustible étanche aux gaz et parfois à l’eau et aux hydrocarbures (salles d’eau, garages) Maçonnerie – Enduits – Dallages Les maçonneries traditionnelles, enduite ou nom, constituent par elles-mêmes un excellent coupe-feu. Plâtrerie Le plâtre, ainsi que chacun le soit, est un excellent matériau contre le feu.
  • 8. Les façades légères : Ces façades légères, abondamment vitrées et souvent constituées de matériaux d’un moyen comportement au feu, facilitent la transmission du feu aux étages supérieurs. Elles sont également sensibles à l’action du rayonnement. Les flammes sortent par les fenêtre brisées peuvent enflammer les rideaux ou les volets de l’étage supérieur ou même en faire éclater les vitres. Les gaines les gaines constituent un chemin préférentiel pour l’extension des sinistres car elles forment cheminée, le tirage thermique accélère le feu et elles propagent au loin fumées, gaz toxiques et inflammables. De plus elles mettent en communication les divers niveaux créant ainsi des discontinuités dans les éléments coupe-feu.
  • 9. Éléments porteurs et résistance au feu: La résistance au feu d’une construction est déterminée sur base des critères suivants:  Stabilité “R”: fonction portante  Isolation thermique “I”: augmentation de la température moyenne sur la totalité de la surface non-exposée < 140 °K et augmentation maximale de la température en tout point de la surface non-exposée < 180 °K  Etanchéité aux flammes “E”: pas de passage de feu au travers des parois, planchers, joints, etc..
  • 10. 1.Résistance au feu: Les matériaux sont: Incombustibles(M0) Combustibles: .Non inflammables (M1) 1 -Stables au feu (SF):bonne résistance mécanique au feu. 2-Par flammes (PF): bonne résistance mécanique + étanchéité au feu. 3-Coupes feu (CF):bonne isolation thermique. Le classement s’exprime aussi en degrés selon le temps de résistance: de 1/4h à 6h
  • 11. 2-Elements porteurs: Gabarit Résistance au feu ERP à RDC SF 1/2H à 1 niveau à 2 niveaux SF 1/2H Plancher CF 1/2H , Escaliers SF 1H SF 1H Escaliers SF 1H 2 n<h<28m SF 1H Plancher CF 1H , Faux plancher SF 1/2H 2 n<h<28m SF 1H ½ Escaliers SF 1H ½ Plancher CF 1H ½ Faux plancher SF 1/2H Pièces de charpente de couverture de toute catégories SF 1/2H ERP = établissement recevant publics.
  • 12. LES ELEMENTS EN BETON ARME Le caractère incombustibles du béton(classé Mo) est une évidence, mais il faut aussi souligner sa faible vitesse d’échauffement. Soumis à une température correspondant à celle d’un incendie, le béton n’atteint au bout d’une heure que 350°C à 3cm de profondeur et 100°C à 7,5cm, (alors qu’il n’est affecté qu’à 600°C). Cela prouve l’efficacité de la protection assurée par une paroi en béton en terme de stabilité et de propagation du feu. Le béton armé moyennant un enrobage suffisant des armatures constitue une solution économique et fiable.
  • 13. Plancher/Toitures: Les matériaux utilisés pour les toitures doivent être incombustibles, ce à quoi répond parfaitement le béton, il présente l’avantage d’éviter tout les problèmes de propagation du feu. La toiture de cet établissement industriel est constitué de dalles de béton cellulaire armé de 20 cm d’épaisseur, doublé d’un revêtement d’étanchéité auto protégé (SF=2h).
  • 14. les dalles Épaisseur d’une dalle en béton armé(cm) selon le degré de résistance au feu. Degré de résistance au feu Epaisseur maximale 1/2h 6 1h 7 1h1/2 9 2h 11 3h 4h 15 17,5 Les poteaux: Dimensions d’un poteau à section carrée(cm) selon le degré de résistance au feu: Degré de résistance au feu 1/2h 1h 1h1/2 2h 3h 4h Poteau exposé au feu sur les 4 faces 15 20 24 30 36 45 Poteau exposé au feu sur une face 10 12 14 16 20 26
  • 15. Les cloisons: Caractéristiques(cm) d’un mur en béton armé selon le degré de résistance au feu Degré de résistance au feu 1/2h 1h 1h/2 2h 3h 4h Epaisseur du mur 10 11 13 15 20 25 Enrobage des aciers 1 2 3 4 6 7
  • 16. Les murs coupe-feu: Les murs séparatifs coupe-feu en béton(constitués de blocs, de panneaux ou coulés sur place) sont le meilleur moyen d’assurer un cloisonnement efficace contre l’incendie. Les murs séparatifs coupe-feu peuvent être constitués de deux parois. Chacune devra avoir un degré CF=3h.
  • 17. La charpente métallique: Le fer et les métaux utilisés dans le bâtiment sont inflammables , par contre leur comportement au feu est médiocre, surtout dans le cas de la construction métallique. le fer se dilate dans des proportions Importantes et vers 300°c perd toute résistance la charpente des toitures ne pouvant plus supporter la charge de la couverture va s’effondre, créant ainsi un appel d’air qui accélère la combustion, Vue éclatée d'un panneau sandwich avant et après l'incendie Les portes métalliques se dilatent et se coincent dans leurs huisseries, ce qui empêche leur manœuvre
  • 18. Exemples: comportement de la structure métallique en cas d’incendie :
  • 19. Pour éviter cela il faut opter pour une bonne protection du métal , et cela par: -Un enrobage en béton au moins de 3 cm. - Une plaque en plâtre. - Une Peinture ignifuge.
  • 20. Protection des éléments de la structure Système a base de plaques de plâtre Protection des cloisons.
  • 21. Protection des gaines. Protection des poteaux métalliques.
  • 22. Les portes coupe-feu : Définition : La porte doit permettre le passage des personnes se trouvant dans la zone sinistrée tout en étant étanche à la fumée et au jaillissement des flammes à la périphérie. Constitution des portes coupe feu : Les portes coupe feu sont constituées d’une huisserie et d’un vantail ouvrant (quelquefois deux vantaux) en matériau peu combustible et isolant thermique , avec un dispositif assurant une étanchéité aux gaz . L’huisserie est généralement métallique mais peut être également en bois dans le cas de portes en bois.
  • 23. Charpentes en bois : Les charpentes en bois sont combustibles mais, dans la flamme, elles se consument lentement et ne perdent leur résistance que peu à peu La conductibilité thermique du bois est faible et sa carbonisation exige beaucoup de chaleur. Il n’y a pas d’essai permettant de fixer une durée de stabilité au feu d’une charpente en bois assemblée, celles en lamellé-collé auraient une stabilité de l’ordre de 1h. La protection s’effectue par un enduit en plâtre grillagé, une ignifugation à cœur ou une peinture intumescente.
  • 24. Panneaux coupe-feu en plâtre armé
  • 25. Lutte et prévention contre l’incendie : L’objet : L’objet de la prévention est d’empêcher la naissance de l’incendie et si , malgré tout, il éclot, d’en limiter les conséquences au maximum. Elle consiste principalement en mesures dites passives relevant de la construction et de l’aménagement des bâtiments. Il est nécessaire de prévoir la mise en place des moyens (humains et / ou matériels) pour le détecter dès l’origine, l’attaquer et limiter sa propagation en attendant l’arrivée des secours extérieurs, protéger et évacuer les personnes menacées : on prend pour ce faire des mesures dites de prévision qui complètent les mesures de prévention. Moyens d’alarme : But : avertir dans le minimum de temps les personnes responsables immédiatement utiles. Provoquer l’alerte.
  • 26. LES DEFERENTS TYPES DE DETECTEUR
  • 27. Moyens d’extinction : Extincteurs :    Définition : un extincteur est un appareil qui  permit de projeter sous l’effet                     d’une pression intérieure, et de diriger un  agent extincteur sur un foyer                        d’incendie.     Il existe deux catégories d’extincteurs : les  extincteurs mobiles et les extincteurs fixes.   On trouve aussi : Extincteur à liquide ignifuge.                -   Extincteur à eau.                -   Extincteur à poudre.                -   Extincteur à dioxyde de carbone  (neige carbonique).                -   Extincteur à hydrocarbures  halogénés.                -   Extincteur à mousse.
  • 28. Installations d’extinction automatique à eau (Sprinklers) :  Définition : l’installation se présente sous la forme d’bu réseau de      Canalisations, permettant d’arroser dans les délais les plus brefs, A partir d’une certaine température, le ou les sprinklers qui y sont soumis s’ouvrent brusquement et permettent un arrosage local en pluie, très efficace. L’ouverture d’un sprinkler occasionne une baisse de pression dans l’installation. En 70 secondes, le sprinkler détecte l’incendie , attaque le feu , donne l’alarme En 120 secondes le feu est entièrement éteint Surface touchée par le feu : 5 à 6 m2 Surface atteinte par l’eau : 30 m2 avec 6.5 litres en moyenne par m2 Schéma de principe
  • 29. LA MAITRISE D’UN INCENDIE PAR TETE D’EXTINCTION AUTOMATIQUE SPRINKLER  Tête sprinkler  Début  d’incendie T= 0 sec ouverture de la tête  sprinkler  Entrée en action  de la tête  Sprinkler T=70 sec   l’eau est coupée  Le feu est  contrôlé T =140 sec  Le feu est  éteint l’eau est  coupée T = 190 sec
  • 31. Recommandation et réglementation Tout ouvrage doit répondre aux exigences suivantes:
  • 34. Protection des façades Modes de propagation du feu Feu d’origine intérieur. Feu d’origine extérieur.
  • 35. La réglementation fixe la distance entre baies pour éviter la propagation de l’incendie . - cette distance est comprise entre 1m et 1.30m entre le haut d’une baie et le bas de la baie qui lui est superposée. En cas de façades aveugles : Elles doivent être munies de baies: d’au moins : Hauteur des baies H = 1.80 m Largeur des baies L = 0.90 m Les parois utilisés en façades doivent être coupe-feu au moins d’une heures.
  • 36. La ventilation: La ventilation peut être la cause d’une propagation spectaculaire de l’incendie, elle peut, bien comprise, être une aide précieuse pour les responsables des secours. Il faut utiliser un système efficace de ventilation naturelle ou mixte. Elle permet : - le renouvellement de l’air des locaux. - d’empêcher l’élévation exagérée de la température . -d’aider les sapeurs pompiers dans leur travail [ pour voir clair et respirer naturellement ].
  • 37. Les exutoires; C’est une partie mobile de la toiture d’une superficie égale au 1/20e de celle du plancher. Ouverture automatique Doivent être placées tous les 15 à 20 m Ouverture permanente
  • 38. Le Désenfumage: Le système de désenfumage est réalisé par des gaines placées tous les 10 à 15 m le long des circulations, avec des détecteurs de fumée commandant l’ouverture des volets en cas d’incendie. La cage d’escalier doit comporter en partie haute une ouverture de 1 m2 manoeuvrable, en cas d’incendie, depuis le rez-dechaussée.
  • 39. Principes d’implantation des détecteurs: Les détecteurs doivent être placés - Aux endroits ou la fumée se concentre vite. Mauvais Bon - à 1.50 m min des installations de ventilations et climatisations. - à 50 cm de la poutre. - à l’écart du courant d’air. - Pas à proximité des sources de chaleur.
  • 40. Conception des dégagements Les dégagements ont pour but: De permettre une évacuation rapide et sûre de l’établissement; Faire correspondre une circulation principale à chaque sortie sur l’extérieur ou sur un dégagement protégé; Faire relier, par des circulations horizontales: Les escaliers aux sorties et les sorties entre elles (RDC); Les escaliers entre eux (étages et sous-sol) Limiter à 10 mètres de débouché des culs-de-sacs entre les portes des locaux et les dégagements permettant le choix entre plusieurs cheminements.
  • 41. Les dégagements: Il ne doit pas être établie de couloire, sortie ou issue de secours < 2 unités de passage (1.2m) -Pas de cheminement compliqué. Les circulations horizontales en cloisonnées doivent être recoupées tous les 25 à 30m Par des parois et blocs-portes PF de degré ½ heure munis d’un ferme-porte L’accès au logement ne doit pas être au de las de 7m D<7m
  • 42. Calcul des dégagements EFFECTIF SORTIES UP 1 à 19 1 1 20 à 500 2 Arrondir à la centaine supérieure, Chiffre de la centaine + 1 > 500 1 par fraction de 500 + 1 Arrondir à la centaine supérieure, Chiffre de la centaine
  • 43. Distance a parcourir: 1er escalier de secours 2ème escalier de secours 25 à 30 m PUBLIC 30 – 40 m Conception des escaliers: hh Les escaliers droit destinés au public < 25 marches m 13cm<h<17cm 28cm<m<36cm Interromption
  • 44. Les portes: Sens de la sortie Toutes les portes doivent s’ouvrir dans le sens de la sortie. L = 0.8 m 1 unité de passage. L = 1.4 m L 2 unité de passage. Les portes en va-et-vient doivent comporter une partie vitrée à hauteur de vue. Les vitrages des portes doivent être transparents Hauteur de vue Porte va- et- vient
  • 45. Protection des ascenseurs: Tout ascenseur doit - déboucher directement dans une circulation commune. - être muni d’une trappe de secours . - être muni d’une échelle métallique permettant d’atteindre le toit. - prévoir une porte latérale de secours permettant de passer dans la cabine ou sur le toit d’un ascenseur voisin.
  • 46. L’éclairage de sécurité : L’éclairage de sécurité doit assurer deux fonctions une bonne visibilité et éviter toute panique L’éclairage d’évacuation: Permettre d’accéder à l’extérieur -reconnaissance d’obstacle. -Distance maxi entre deux blocs : -signalisation des issues. 15 m -signalisation des cheminements. -Les blocs doivent être installé à proximité d’un obstacle -indication des changements de (escalier,…) direction.
  • 47. CONCLUSION: La notion et les moyens de sécurité doivent être pris en considération dés les premières conceptions des bâtiments. un projet n’est admis que s’ il répond aux règlements de protection et de sécurité du public
