École d’ArchitectureÉcole d’Architecture
Exposé SurExposé Sur ::
Suivi parSuivi par ::
MMrr
BENDAHOUBENDAHOU
Présenter ParPrésenter Par ::
cherigui abdelkarimcherigui abdelkarim

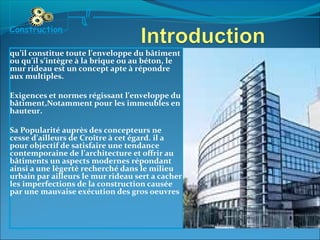

qu’il constitue toute l’enveloppe du bâtiment
ou qu’il s’intègre à la brique ou au béton, le
mur rideau est un concept apte à répondre
aux multiples.
Exigences et normes régissant l’enveloppe du
bâtiment,Notamment pour les immeubles en
hauteur.
Sa Popularité auprès des concepteurs ne
cesse d’ailleurs de Croître à cet égard. il a
pour objectif de satisfaire une tendance
contemporaine de l’architecture et offrir au
bâtiments un aspects modernes répondant
ainsi a une lègertè recherché dans le milieu
urbain par ailleurs le mur rideau sert a cacher
les imperfections de la construction causée
par une mauvaise exécution des gros oeuvres
Construction
Construction
Le mur-rideau comprend un système
complet de mur extérieur et de
revêtement, Il est généralement constitué
de cadres en aluminium, de panneaux de
verre transparent et de verre (ou de métal
ou de pierre) d’allège pour envelopper un
édifice, du niveau du sol jusqu’au toit.
Le mur-rideau est conçu pour résister aux
forces du
vent et des séismes, pour limiter
l’infiltration d’air, contrôler la diffusion de
la vapeur, empêcher la
pénétration de la pluie, la condensation sur
les surfaces et dans les vides, et limiter la
perte (ou le gain)
thermique. Il est en outre conçu pour
résister au bruit et au feu.
légèreté (50 à 80 kg/m²), soit 20 à 30 % du poids d'une construction
traditionnelle ;
encombrement réduit (de 10 à 20 cm), soit un gain de 10 à 30 cm par rapport à
la construction traditionnelle ;
préfabrication industrielle permettant une grande vitesse de mise en œuvre ;
performances d'étanchéité à l'eau, à l'air et au vent, supérieures à une
construction traditionnelle ;
 larges possibilités d'adaptation au niveau du concept architectural.
Ces avantages expliquent le très fort développement de cette technique,
principalement dans les bâtiments destinés au secteur tertiaire.
Construction
Construction

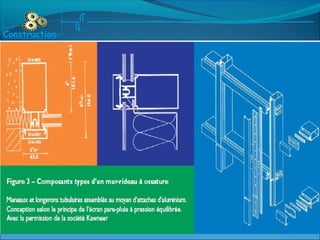

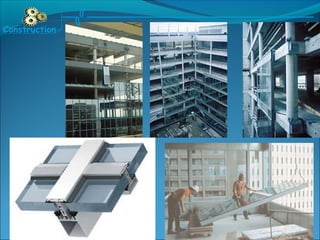

Le plus ancien type de mur-rideau est le système à ossature. Il s’agit d’un
système de mur et de revêtement extérieur qui est accroché à la surface de
l’édifice, d’un plancher à un autre. Il est monté avec des composants divers, qui
comprennent des ancrages en acier ou en aluminium, des meneaux (éléments
tubulaires verticaux), des longerons (éléments tubulaires horizontaux), des
vitres transparentes, des vitres d’allège, des isolants et des plaques profilées en
métal . En outre, il comporte plusieurs éléments accessoires, dont des ancrages,
des connecteurs en aluminium, des cales d’appui, des blocs d’angle, des plaques
d’appui, des recouvrements, des garnitures et des joints d’étanchéité.
Construction

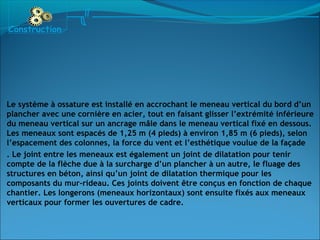

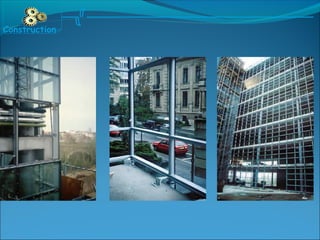

Le système à ossature est installé en accrochant le meneau vertical du bord d’un
plancher avec une cornière en acier, tout en faisant glisser l’extrémité inférieure
du meneau vertical sur un ancrage mâle dans le meneau vertical fixé en dessous.
Les meneaux sont espacés de 1,25 m (4 pieds) à environ 1,85 m (6 pieds), selon
l’espacement des colonnes, la force du vent et l’esthétique voulue de la façade
. Le joint entre les meneaux est également un joint de dilatation pour tenir
compte de la flèche due à la surcharge d’un plancher à un autre, le fluage des
structures en béton, ainsi qu’un joint de dilatation thermique pour les
composants du mur-rideau. Ces joints doivent être conçus en fonction de chaque
chantier. Les longerons (meneaux horizontaux) sont ensuite fixés aux meneaux
verticaux pour former les ouvertures de cadre.

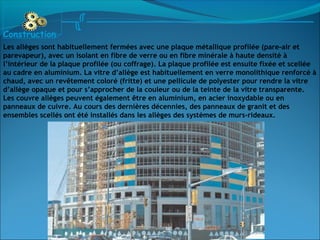

Les allèges sont habituellement fermées avec une plaque métallique profilée (pare-air et
parevapeur), avec un isolant en fibre de verre ou en fibre minérale à haute densité à
l’intérieur de la plaque profilée (ou coffrage). La plaque profilée est ensuite fixée et scellée
au cadre en aluminium. La vitre d’allège est habituellement en verre monolithique renforcé à
chaud, avec un revêtement coloré (fritte) et une pellicule de polyester pour rendre la vitre
d’allège opaque et pour s’approcher de la couleur ou de la teinte de la vitre transparente.
Les couvre allèges peuvent également être en aluminium, en acier inoxydable ou en
panneaux de cuivre. Au cours des dernières décennies, des panneaux de granit et des
ensembles scellés ont été installés dans les allèges des systèmes de murs-rideaux.
Construction
Construction

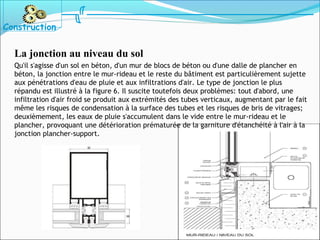

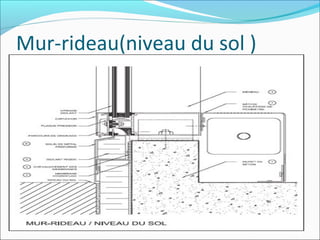

Mur-rideau(niveau du sol )
Construction

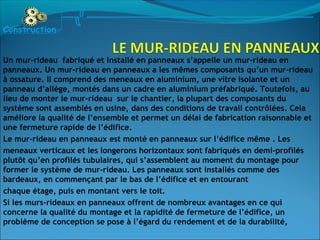

Un mur-rideau fabriqué et installé en panneaux s’appelle un mur-rideau en
panneaux. Un mur-rideau en panneaux a les mêmes composants qu’un mur-rideau
à ossature. Il comprend des meneaux en aluminium, une vitre isolante et un
panneau d’allège, montés dans un cadre en aluminium préfabriqué. Toutefois, au
lieu de monter le mur-rideau sur le chantier, la plupart des composants du
système sont assemblés en usine, dans des conditions de travail contrôlées. Cela
améliore la qualité de l’ensemble et permet un délai de fabrication raisonnable et
une fermeture rapide de l’édifice.
Le mur-rideau en panneaux est monté en panneaux sur l’édifice même . Les
meneaux verticaux et les longerons horizontaux sont fabriqués en demi-profilés
plutôt qu’en profilés tubulaires, qui s’assemblent au moment du montage pour
former le système de mur-rideau. Les panneaux sont installés comme des
bardeaux, en commençant par le bas de l’édifice et en entourant
chaque étage, puis en montant vers le toit.
Si les murs-rideaux en panneaux offrent de nombreux avantages en ce qui
concerne la qualité du montage et la rapidité de fermeture de l’édifice, un
problème de conception se pose à l’égard du rendement et de la durabilité,
Construction

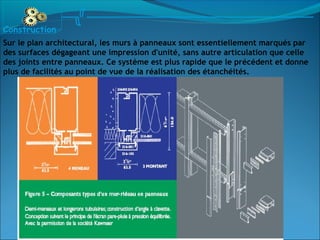

Sur le plan architectural, les murs à panneaux sont essentiellement marqués par
des surfaces dégageant une impression d'unité, sans autre articulation que celle
des joints entre panneaux. Ce système est plus rapide que le précédent et donne
plus de facilités au point de vue de la réalisation des étanchéités.
Construction
Construction

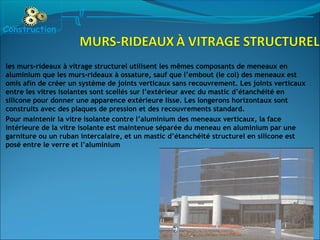

les murs-rideaux à vitrage structurel utilisent les mêmes composants de meneaux en
aluminium que les murs-rideaux à ossature, sauf que l’embout (le col) des meneaux est
omis afin de créer un système de joints verticaux sans recouvrement. Les joints verticaux
entre les vitres isolantes sont scellés sur l’extérieur avec du mastic d’étanchéité en
silicone pour donner une apparence extérieure lisse. Les longerons horizontaux sont
construits avec des plaques de pression et des recouvrements standard.
Pour maintenir la vitre isolante contre l’aluminium des meneaux verticaux, la face
intérieure de la vitre isolante est maintenue séparée du meneau en aluminium par une
garniture ou un ruban intercalaire, et un mastic d’étanchéité structurel en silicone est
posé entre le verre et l’aluminium
Construction
Mur-rideau 1600 – Vitrage structural au siliconeMene
Construction

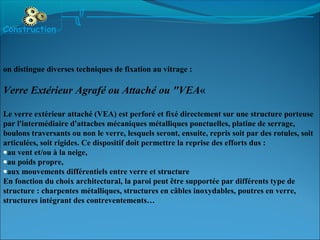

on distingue diverses techniques de fixation au vitrage :

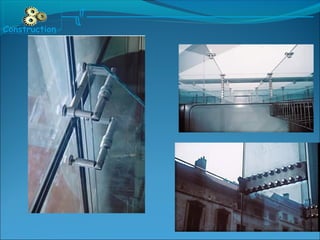

Verre Extérieur Agrafé ou Attaché ou "VEA«
Le verre extérieur attaché (VEA) est perforé et fixé directement sur une structure porteuse
par l'intermédiaire d'attaches mécaniques métalliques ponctuelles, platine de serrage,
boulons traversants ou non le verre, lesquels seront, ensuite, repris soit par des rotules, soit
articulées, soit rigides. Ce dispositif doit permettre la reprise des efforts dus :
•au vent et/ou à la neige,
•au poids propre,
•aux mouvements différentiels entre verre et structure
En fonction du choix architectural, la paroi peut être supportée par différents type de
structure : charpentes métalliques, structures en câbles inoxydables, poutres en verre,
structures intégrant des contreventements…
Construction
Construction

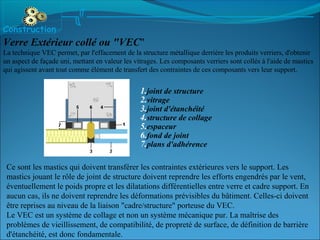

Verre Extérieur collé ou "VEC"
La technique VEC permet, par l'effacement de la structure métallique derrière les produits verriers, d'obtenir
un aspect de façade uni, mettant en valeur les vitrages. Les composants verriers sont collés à l'aide de mastics
qui agissent avant tout comme élément de transfert des contraintes de ces composants vers leur support.
1.joint de structure
2.vitrage
3.joint d'étanchéité
4.structure de collage
5.espaceur
6.fond de joint
7.plans d'adhérence
Ce sont les mastics qui doivent transférer les contraintes extérieures vers le support. Les
mastics jouant le rôle de joint de structure doivent reprendre les efforts engendrés par le vent,
éventuellement le poids propre et les dilatations différentielles entre verre et cadre support. En
aucun cas, ils ne doivent reprendre les déformations prévisibles du bâtiment. Celles-ci doivent
être reprises au niveau de la liaison "cadre/structure" porteuse du VEC.
Le VEC est un système de collage et non un système mécanique pur. La maîtrise des
problèmes de vieillissement, de compatibilité, de propreté de surface, de définition de barrière
d'étanchéité, est donc fondamentale.
Construction

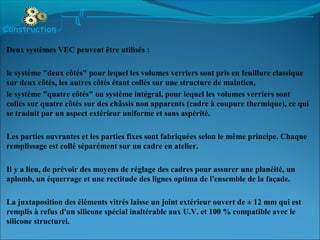

Deux systèmes VEC peuvent être utilisés :
le système "deux côtés" pour lequel les volumes verriers sont pris en feuillure classique
sur deux côtés, les autres côtés étant collés sur une structure de maintien,
le système "quatre côtés" ou système intégral, pour lequel les volumes verriers sont
collés sur quatre côtés sur des châssis non apparents (cadre à coupure thermique), ce qui
se traduit par un aspect extérieur uniforme et sans aspérité.
Les parties ouvrantes et les parties fixes sont fabriquées selon le même principe. Chaque
remplissage est collé séparément sur un cadre en atelier.
Il y a lieu, de prévoir des moyens de réglage des cadres pour assurer une planéité, un
aplomb, un équerrage et une rectitude des lignes optima de l'ensemble de la façade.
La juxtaposition des éléments vitrés laisse un joint extérieur ouvert de ± 12 mm qui est
remplis à refus d'un silicone spécial inaltérable aux U.V. et 100 % compatible avec le
silicone structurel.
Construction

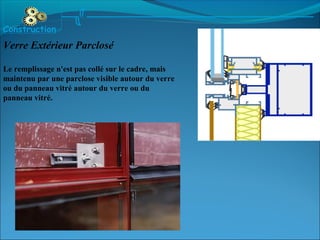

Verre Extérieur Parclosé
Le remplissage n'est pas collé sur le cadre, mais
maintenu par une parclose visible autour du verre
ou du panneau vitré autour du verre ou du
panneau vitré.
Construction
Cas particulier : la double peau
Le mur rideau peut être dédoublé par une deuxième façade vitrée. La distance entre les deux
parois est généralement comprise entre 200 et 1 000 mm.
On crée ainsi une lame d'air qui peut-être utilisée de multiples façons selon le type de
construction. La température de l'air dans la lame d'air peut être influencée par la
modification des surfaces des entrées et sorties d'air.
Ces systèmes peuvent être conçus avec ou sans recoupements horizontaux ou verticaux de la
lame d'air. Les recoupements empêchent les flux d'air sur plusieurs niveaux, appelés de court
circuit, qui font que l'air se mélange avec l'air frais.
De plus, les recoupements permettent d'empêcher de façon efficace la transmission acoustique
entre deux étages dont les fenêtres sont ouvertes.
Ces systèmes permettent par leur construction d'intégrer les avantages suivants :
Le store peut-être intégré dans la lame d'air. Il est ainsi protégé des intempéries et de la
pollution.
Construction

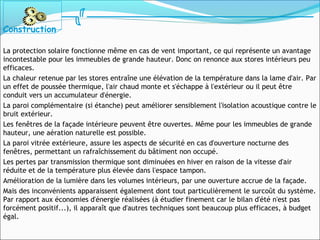

La protection solaire fonctionne même en cas de vent important, ce qui représente un avantage
incontestable pour les immeubles de grande hauteur. Donc on renonce aux stores intérieurs peu
efficaces.
La chaleur retenue par les stores entraîne une élévation de la température dans la lame d'air. Par
un effet de poussée thermique, l'air chaud monte et s'échappe à l'extérieur ou il peut être
conduit vers un accumulateur d'énergie.
La paroi complémentaire (si étanche) peut améliorer sensiblement l'isolation acoustique contre le
bruit extérieur.
Les fenêtres de la façade intérieure peuvent être ouvertes. Même pour les immeubles de grande
hauteur, une aération naturelle est possible.
La paroi vitrée extérieure, assure les aspects de sécurité en cas d'ouverture nocturne des
fenêtres, permettant un rafraîchissement du bâtiment non occupé.
Les pertes par transmission thermique sont diminuées en hiver en raison de la vitesse d'air
réduite et de la température plus élevée dans l'espace tampon.
Amélioration de la lumière dans les volumes intérieurs, par une ouverture accrue de la façade.
Mais des inconvénients apparaissent également dont tout particulièrement le surcoût du système.
Par rapport aux économies d'énergie réalisées (à étudier finement car le bilan d'été n'est pas
forcément positif...), il apparaît que d'autres techniques sont beaucoup plus efficaces, à budget
égal.
Construction

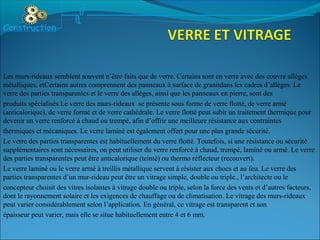

Les murs-rideaux semblent souvent n’être faits que de verre. Certains sont en verre avec des couvre allèges
métalliques, etCertains autres comprennent des panneaux à surface de granitdans les cadres d’allèges. Le
verre des parties transparentes et le verre des allèges, ainsi que les panneaux en pierre, sont des
produits spécialisés.Le verre des murs-rideaux se présente sous forme de verre flotté, de verre armé
(anticalorique), de verre formé et de verre cathédrale. Le verre flotté peut subir un traitement thermique pour
devenir un verre renforcé à chaud ou trempé, afin d’offrir une meilleure résistance aux contraintes
thermiques et mécaniques. Le verre laminé est également offert pour une plus grande sécurité.
Le verre des parties transparentes est habituellement du verre flotté. Toutefois, si une résistance ou sécurité
supplémentaires sont nécessaires, on peut utiliser du verre renforcé à chaud, trempé, laminé ou armé. Le verre
des parties transparentes peut être anticalorique (teinté) ou thermo réflecteur (recouvert).
Le verre laminé ou le verre armé à treillis métallique servent à résister aux chocs et au feu. Le verre des
parties transparentes d’un mur-rideau peut être un vitrage simple, double ou triple., l’architecte ou le
concepteur choisit des vitres isolantes à vitrage double ou triple, selon la force des vents et d’autres facteurs,
dont le rayonnement solaire et les exigences de chauffage ou de climatisation. Le vitrage des murs-rideaux
peut varier considérablement selon l’application. En général, ce vitrage est transparent et son
épaisseur peut varier, mais elle se situe habituellement entre 4 et 6 mm.
Construction

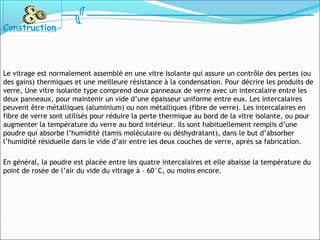

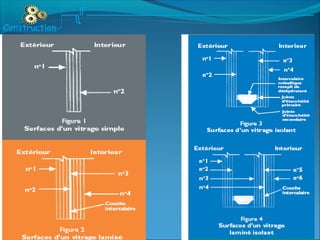

Le vitrage est normalement assemblé en une vitre Isolante qui assure un contrôle des pertes (ou
des gains) thermiques et une meilleure résistance à la condensation. Pour décrire les produits de
verre, Une vitre isolante type comprend deux panneaux de verre avec un intercalaire entre les
deux panneaux, pour maintenir un vide d’une épaisseur uniforme entre eux. Les intercalaires
peuvent être métalliques (aluminium) ou non métalliques (fibre de verre). Les intercalaires en
fibre de verre sont utilisés pour réduire la perte thermique au bord de la vitre isolante, ou pour
augmenter la température du verre au bord intérieur. Ils sont habituellement remplis d’une
poudre qui absorbe l’humidité (tamis moléculaire ou déshydratant), dans le but d’absorber
l’humidité résiduelle dans le vide d’air entre les deux couches de verre, après sa fabrication.
En général, la poudre est placée entre les quatre intercalaires et elle abaisse la température du
point de rosée de l’air du vide du vitrage à – 60°C, ou moins encore.
Construction
Construction

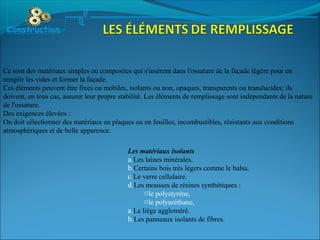

Ce sont des matériaux simples ou composites qui s'insèrent dans l'ossature de la façade légère pour en
remplir les vides et former la façade.
Ces éléments peuvent être fixes ou mobiles, isolants ou non, opaques, transparents ou translucides; ils
doivent, en tous cas, assurer leur propre stabilité. Les éléments de remplissage sont indépendants de la nature
de l'ossature.
Des exigences élevées :
On doit sélectionner des matériaux en plaques ou en feuilles, incombustibles, résistants aux conditions
atmosphériques et de belle apparence.
Les matériaux isolants
a.Les laines minérales.
b.Certains bois très légers comme le balsa.
c.Le verre cellulaire.
d.Les mousses de résines synthétiques :
ole polystyrène,
ole polyuréthane,
a.Le liège aggloméré.
b.Les panneaux isolants de fibres.
Construction

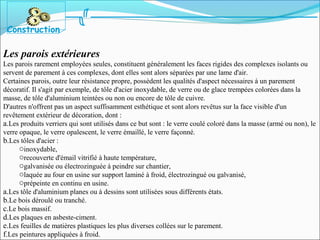

Les parois extérieures
Les parois rarement employées seules, constituent généralement les faces rigides des complexes isolants ou
servent de parement à ces complexes, dont elles sont alors séparées par une lame d'air.
Certaines parois, outre leur résistance propre, possèdent les qualités d'aspect nécessaires à un parement
décoratif. Il s'agit par exemple, de tôle d'acier inoxydable, de verre ou de glace trempées colorées dans la
masse, de tôle d'aluminium teintées ou non ou encore de tôle de cuivre.
D'autres n'offrent pas un aspect suffisamment esthétique et sont alors revêtus sur la face visible d'un
revêtement extérieur de décoration, dont :
a.Les produits verriers qui sont utilisés dans ce but sont : le verre coulé coloré dans la masse (armé ou non), le
verre opaque, le verre opalescent, le verre émaillé, le verre façonné.
b.Les tôles d'acier :
oinoxydable,
orecouverte d'émail vitrifié à haute température,
ogalvanisée ou électrozinguée à peindre sur chantier,
olaquée au four en usine sur support laminé à froid, électrozingué ou galvanisé,
oprépeinte en continu en usine.
a.Les tôle d'aluminium planes ou à dessins sont utilisées sous différents états.
b.Le bois déroulé ou tranché.
c.Le bois massif.
d.Les plaques en asbeste-ciment.
e.Les feuilles de matières plastiques les plus diverses collées sur le parement.
f.Les peintures appliquées à froid.
Construction

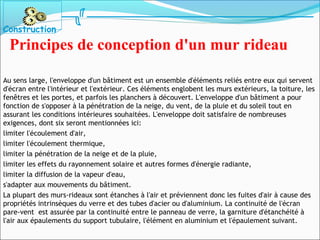

Au sens large, l'enveloppe d'un bâtiment est un ensemble d'éléments reliés entre eux qui servent
d'écran entre l'intérieur et l'extérieur. Ces éléments englobent les murs extérieurs, la toiture, les
fenêtres et les portes, et parfois les planchers à découvert. L'enveloppe d'un bâtiment a pour
fonction de s'opposer à la pénétration de la neige, du vent, de la pluie et du soleil tout en
assurant les conditions intérieures souhaitées. L'enveloppe doit satisfaire de nombreuses
exigences, dont six seront mentionnées ici:
limiter l'écoulement d'air,
limiter l'écoulement thermique,
limiter la pénétration de la neige et de la pluie,
limiter les effets du rayonnement solaire et autres formes d'énergie radiante,
limiter la diffusion de la vapeur d'eau,
s'adapter aux mouvements du bâtiment.
La plupart des murs-rideaux sont étanches à l'air et préviennent donc les fuites d'air à cause des
propriétés intrinsèques du verre et des tubes d'acier ou d'aluminium. La continuité de l'écran
pare-vent est assurée par la continuité entre le panneau de verre, la garniture d'étanchéité à
l'air aux épaulements du support tubulaire, l'élément en aluminium et l'épaulement suivant.
Construction
Principes de conception d'un mur rideau
Règle générale, l'écoulement thermique est limité à l'aide d'isolant. Bien qu'on ne puisse le voir de l'extérieur,
un mur-rideau comporte une quantité considérable d'isolant, surtout derrière le verre-tympan ou autre panneau
opaque. Puisque les matériaux utilisés (verre et métal) sont d'excellents conducteurs, il y a risque de
condensation sur les surfaces intérieures. Pour cette raison, la plupart des murs-rideaux comportent deux
éléments distincts: premièrement, une fenêtre à double vitrage scellé ou un coffrage métallique isolé et
deuxièmement, un support à coupure thermique qui consiste, le plus souvent, en une pièce d'insertion en PVC
et, plus récemment, en polyuréthanne injecté sur place. Une fenêtre à double vitrage scellé peut supporter une
humidité à l'intérieur d'environ 35% par une température à l'extérieur de -25°C sans que se produise de
condensation importante. De même, la coupure thermique du support d'aluminium ou d'acier maintient la
température en surface du support bien au-dessous du point de rosée dans la plupart des bâtiments, sauf
lorsque le taux d'humidité intérieure est élevé comme dans les piscines recouvertes ou les salles d'ordinateurs.
La coupure thermique assure également la stabilité thermique du support en évitant les dilatations et les
retraits extrêmes.
Construction
Isolant thermique (limiter l'écoulement
thermique)

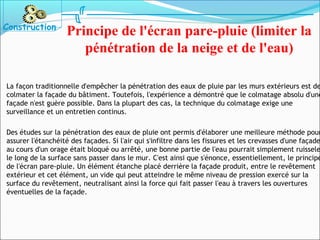

La façon traditionnelle d'empêcher la pénétration des eaux de pluie par les murs extérieurs est de
colmater la façade du bâtiment. Toutefois, l'expérience a démontré que le colmatage absolu d'une
façade n'est guère possible. Dans la plupart des cas, la technique du colmatage exige une
surveillance et un entretien continus.
Des études sur la pénétration des eaux de pluie ont permis d'élaborer une meilleure méthode pour
assurer l'étanchéité des façades. Si l'air qui s'infiltre dans les fissures et les crevasses d'une façade
au cours d'un orage était bloqué ou arrêté, une bonne partie de l'eau pourrait simplement ruissele
le long de la surface sans passer dans le mur. C'est ainsi que s'énonce, essentiellement, le principe
de l'écran pare-pluie. Un élément étanche placé derrière la façade produit, entre le revêtement
extérieur et cet élément, un vide qui peut atteindre le même niveau de pression exercé sur la
surface du revêtement, neutralisant ainsi la force qui fait passer l'eau à travers les ouvertures
éventuelles de la façade.
Construction
Principe de l'écran pare-pluie (limiter la
pénétration de la neige et de l'eau)

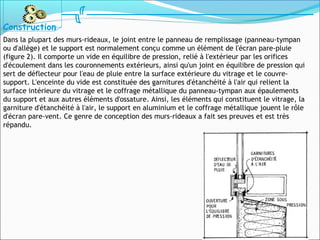

Dans la plupart des murs-rideaux, le joint entre le panneau de remplissage (panneau-tympan
ou d'allège) et le support est normalement conçu comme un élément de l'écran pare-pluie
(figure 2). Il comporte un vide en équilibre de pression, relié à l'extérieur par les orifices
d'écoulement dans les couronnements extérieurs, ainsi qu'un joint en équilibre de pression qui
sert de déflecteur pour l'eau de pluie entre la surface extérieure du vitrage et le couvre-
support. L'enceinte du vide est constituée des garnitures d'étanchéité à l'air qui relient la
surface intérieure du vitrage et le coffrage métallique du panneau-tympan aux épaulements
du support et aux autres éléments d'ossature. Ainsi, les éléments qui constituent le vitrage, la
garniture d'étanchéité à l'air, le support en aluminium et le coffrage métallique jouent le rôle
d'écran pare-vent. Ce genre de conception des murs-rideaux a fait ses preuves et est très
répandu.
Construction

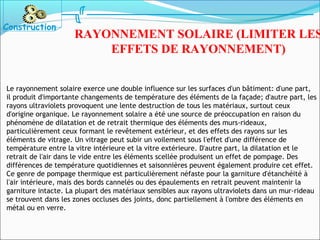

Le rayonnement solaire exerce une double influence sur les surfaces d'un bâtiment: d'une part,
il produit d'importante changements de température des éléments de la façade; d'autre part, les
rayons ultraviolets provoquent une lente destruction de tous les matériaux, surtout ceux
d'origine organique. Le rayonnement solaire a été une source de préoccupation en raison du
phénomène de dilatation et de retrait thermique des éléments des murs-rideaux,
particulièrement ceux formant le revêtement extérieur, et des effets des rayons sur les
éléments de vitrage. Un vitrage peut subir un voilement sous l'effet d'une différence de
température entre la vitre intérieure et la vitre extérieure. D'autre part, la dilatation et le
retrait de l'air dans le vide entre les éléments scellée produisent un effet de pompage. Des
différences de température quotidiennes et saisonnières peuvent également produire cet effet.
Ce genre de pompage thermique est particulièrement néfaste pour la garniture d'étanchéité à
l'air intérieure, mais des bords cannelés ou des épaulements en retrait peuvent maintenir la
garniture intacte. La plupart des matériaux sensibles aux rayons ultraviolets dans un mur-rideau
se trouvent dans les zones occluses des joints, donc partiellement à l'ombre des éléments en
métal ou en verre.
Construction
RAYONNEMENT SOLAIRE (LIMITER LES
EFFETS DE RAYONNEMENT)

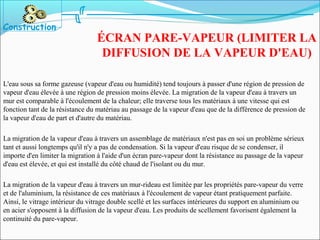

L'eau sous sa forme gazeuse (vapeur d'eau ou humidité) tend toujours à passer d'une région de pression de
vapeur d'eau élevée à une région de pression moins élevée. La migration de la vapeur d'eau à travers un
mur est comparable à l'écoulement de la chaleur; elle traverse tous les matériaux à une vitesse qui est
fonction tant de la résistance du matériau au passage de la vapeur d'eau que de la différence de pression de
la vapeur d'eau de part et d'autre du matériau.
La migration de la vapeur d'eau à travers un assemblage de matériaux n'est pas en soi un problème sérieux
tant et aussi longtemps qu'il n'y a pas de condensation. Si la vapeur d'eau risque de se condenser, il
importe d'en limiter la migration à l'aide d'un écran pare-vapeur dont la résistance au passage de la vapeur
d'eau est élevée, et qui est installé du côté chaud de l'isolant ou du mur.
La migration de la vapeur d'eau à travers un mur-rideau est limitée par les propriétés pare-vapeur du verre
et de l'aluminium, la résistance de ces matériaux à l'écoulement de vapeur étant pratiquement parfaite.
Ainsi, le vitrage intérieur du vitrage double scellé et les surfaces intérieures du support en aluminium ou
en acier s'opposent à la diffusion de la vapeur d'eau. Les produits de scellement favorisent également la
continuité du pare-vapeur.
Construction
ÉCRAN PARE-VAPEUR (LIMITER LA
DIFFUSION DE LA VAPEUR D'EAU)

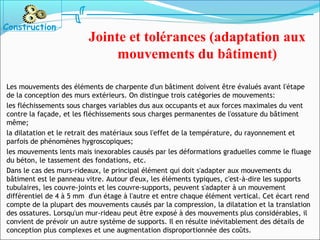

Les mouvements des éléments de charpente d'un bâtiment doivent être évalués avant l'étape
de la conception des murs extérieurs. On distingue trois catégories de mouvements:
les fléchissements sous charges variables dus aux occupants et aux forces maximales du vent
contre la façade, et les fléchissements sous charges permanentes de l'ossature du bâtiment
même;
la dilatation et le retrait des matériaux sous l'effet de la température, du rayonnement et
parfois de phénomènes hygroscopiques;
les mouvements lents mais inexorables causés par les déformations graduelles comme le fluage
du béton, le tassement des fondations, etc.
Dans le cas des murs-rideaux, le principal élément qui doit s'adapter aux mouvements du
bâtiment est le panneau vitre. Autour d'eux, les éléments typiques, c'est-à-dire les supports
tubulaires, les couvre-joints et les couvre-supports, peuvent s'adapter à un mouvement
différentiel de 4 à 5 mm d'un étage à l'autre et entre chaque élément vertical. Cet écart rend
compte de la plupart des mouvements causés par la compression, la dilatation et la translation
des ossatures. Lorsqu'un mur-rideau peut être exposé à des mouvements plus considérables, il
convient de prévoir un autre système de supports. Il en résulte inévitablement des détails de
conception plus complexes et une augmentation disproportionnée des coûts.
Jointe et tolérances (adaptation aux
mouvements du bâtiment)
Construction

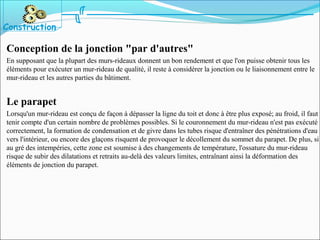

Conception de la jonction "par d'autres"
En supposant que la plupart des murs-rideaux donnent un bon rendement et que l'on puisse obtenir tous les
éléments pour exécuter un mur-rideau de qualité, il reste à considérer la jonction ou le liaisonnement entre le
mur-rideau et les autres parties du bâtiment.
Le parapet
Lorsqu'un mur-rideau est conçu de façon à dépasser la ligne du toit et donc à être plus exposé; au froid, il faut
tenir compte d'un certain nombre de problèmes possibles. Si le couronnement du mur-rideau n'est pas exécuté
correctement, la formation de condensation et de givre dans les tubes risque d'entraîner des pénétrations d'eau
vers l'intérieur, ou encore des glaçons risquent de provoquer le décollement du sommet du parapet. De plus, si
au gré des intempéries, cette zone est soumise à des changements de température, l'ossature du mur-rideau
risque de subir des dilatations et retraits au-delà des valeurs limites, entraînant ainsi la déformation des
éléments de jonction du parapet.
Construction
Puisque les supports tubulaires d'un mur-rideau constituent en quelque sorte de petites cheminées,
particulièrement dans les bâtiments en hauteur, ils peuvent acheminer d'énormes quantités d'air (humide) vers
l'extérieur si leur sommet n'est pas fermé ou scellé. Compte tenu des nombreux joints dans l'ossature du mur
rideau, il est préférable que l'élément pare-vent soit rattachée à l'épaulement supérieur du support horizontal,
de façon à franchir l'écart entre l'ensemble du mur rideau et du parapet et l'élément pare-vent dépassant la
toiture-terrasse (figure 3). Cette technique est parfois difficile à appliquer, surtout dans le cas d'une toiture
multicouche traditionnelle dont l'isolant se trouve sous la membrane et doit franchir la jonction tant bien que
mal. De plus, le pare-vent entre le mur-rideau et le parapet doit être isolé vers l'extérieur, sans quoi de la
condensation risque de se former sur la surface intérieure.
Construction

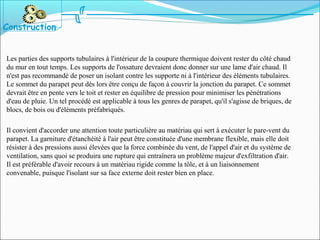

Les parties des supports tubulaires à l'intérieur de la coupure thermique doivent rester du côté chaud
du mur en tout temps. Les supports de l'ossature devraient donc donner sur une lame d'air chaud. Il
n'est pas recommandé de poser un isolant contre les supporte ni à l'intérieur des éléments tubulaires.
Le sommet du parapet peut dès lors être conçu de façon à couvrir la jonction du parapet. Ce sommet
devrait être en pente vers le toit et rester en équilibre de pression pour minimiser les pénétrations
d'eau de pluie. Un tel procédé est applicable à tous les genres de parapet, qu'il s'agisse de briques, de
blocs, de bois ou d'éléments préfabriqués.
Il convient d'accorder une attention toute particulière au matériau qui sert à exécuter le pare-vent du
parapet. La garniture d'étanchéité à l'air peut être constituée d'une membrane flexible, mais elle doit
résister à des pressions aussi élevées que la force combinée du vent, de l'appel d'air et du système de
ventilation, sans quoi se produira une rupture qui entraînera un problème majeur d'exfiltration d'air.
Il est préférable d'avoir recours à un matériau rigide comme la tôle, et à un liaisonnement
convenable, puisque l'isolant sur sa face externe doit rester bien en place.
Construction

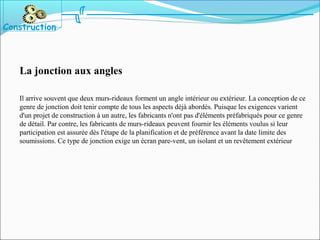

La jonction aux angles
Il arrive souvent que deux murs-rideaux forment un angle intérieur ou extérieur. La conception de ce
genre de jonction doit tenir compte de tous les aspects déjà abordés. Puisque les exigences varient
d'un projet de construction à un autre, les fabricants n'ont pas d'éléments préfabriqués pour ce genre
de détail. Par contre, les fabricants de murs-rideaux peuvent fournir les éléments voulus si leur
participation est assurée dès l'étape de la planification et de préférence avant la date limite des
soumissions. Ce type de jonction exige un écran pare-vent, un isolant et un revêtement extérieur
Construction

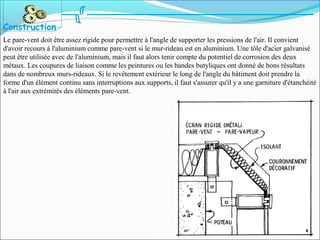

Le pare-vent doit être assez rigide pour permettre à l'angle de supporter les pressions de l'air. Il convient
d'avoir recours à l'aluminium comme pare-vent si le mur-rideau est en aluminium. Une tôle d'acier galvanisé
peut être utilisée avec de l'aluminium, mais il faut alors tenir compte du potentiel de corrosion des deux
métaux. Les coupures de liaison comme les peintures ou les bandes butyliques ont donné de bons résultats
dans de nombreux murs-rideaux. Si le revêtement extérieur le long de l'angle du bâtiment doit prendre la
forme d'un élément continu sans interruptions aux supports, il faut s'assurer qu'il y a une garniture d'étanchéité
à l'air aux extrémités des éléments pare-vent.
Construction

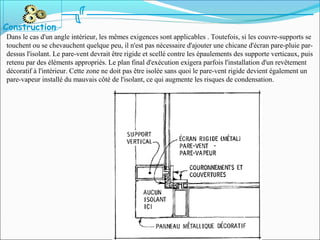

Dans le cas d'un angle intérieur, les mêmes exigences sont applicables . Toutefois, si les couvre-supports se
touchent ou se chevauchent quelque peu, il n'est pas nécessaire d'ajouter une chicane d'écran pare-pluie par-
dessus l'isolant. Le pare-vent devrait être rigide et scellé contre les épaulements des supporte verticaux, puis
retenu par des éléments appropriés. Le plan final d'exécution exigera parfois l'installation d'un revêtement
décoratif à l'intérieur. Cette zone ne doit pas être isolée sans quoi le pare-vent rigide devient également un
pare-vapeur installé du mauvais côté de l'isolant, ce qui augmente les risques de condensation.
Construction
La jonction au niveau du sol
Qu'il s'agisse d'un sol en béton, d'un mur de blocs de béton ou d'une dalle de plancher en
béton, la jonction entre le mur-rideau et le reste du bâtiment est particulièrement sujette
aux pénétrations d'eau de pluie et aux infiltrations d'air. Le type de jonction le plus
répandu est illustré à la figure 6. Il suscite toutefois deux problèmes: tout d'abord, une
infiltration d'air froid se produit aux extrémités des tubes verticaux, augmentant par le fait
même les risques de condensation à la surface des tubes et les risques de bris de vitrages;
deuxièmement, les eaux de pluie s'accumulent dans le vide entre le mur-rideau et le
plancher, provoquant une détérioration prématurée de la garniture d'étanchéité à l'air à la
jonction plancher-support.
Construction
Compte tenu des exigences relatives à la continuité de l'écran pare-
vent celui-ci doit s'étendre de l'épaulement inférieur du support
horizontal jusqu'au niveau du sol ou du plancher comme l'indique
la . Un produit de scellement peut être utilisé pour obtenir un bord
en pente ou servir de déflecteur d'eau, et une petite quantité d'isolant
peut empêcher toute formation de condensation du côté chaud de la
surface du pare-vent. Un élément de solin devrait alors être installé
au-dessus d'un couvre-joint et sous le couronnement-pression, afin
que toute eau ruisselant sur le panneau supérieur s'écoule vers
l'extérieur du vide d'air.
Construction

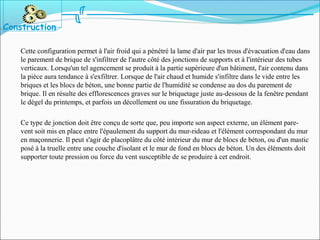

Cette configuration permet à l'air froid qui a pénétré la lame d'air par les trous d'évacuation d'eau dans
le parement de brique de s'infiltrer de l'autre côté des jonctions de supports et à l'intérieur des tubes
verticaux. Lorsqu'un tel agencement se produit à la partie supérieure d'un bâtiment, l'air contenu dans
la pièce aura tendance à s'exfiltrer. Lorsque de l'air chaud et humide s'infiltre dans le vide entre les
briques et les blocs de béton, une bonne partie de l'humidité se condense au dos du parement de
brique. Il en résulte des efflorescences graves sur le briquetage juste au-dessous de la fenêtre pendant
le dégel du printemps, et parfois un décollement ou une fissuration du briquetage.
Ce type de jonction doit être conçu de sorte que, peu importe son aspect externe, un élément pare-
vent soit mis en place entre l'épaulement du support du mur-rideau et l'élément correspondant du mur
en maçonnerie. Il peut s'agir de placoplâtre du côté intérieur du mur de blocs de béton, ou d'un mastic
posé à la truelle entre une couche d'isolant et le mur de fond en blocs de béton. Un des éléments doit
supporter toute pression ou force du vent susceptible de se produire à cet endroit.
Construction
Le mastic posé à la truelle possède certaines propriétés de pare-vapeur mais il ne saurait aucunement
représenter un pare-vent approprié. Même un trou minuscule dans le mastic permettra à l'air de s'infiltrer entre
le mastic et l'isolant. Si l'isolant n'est pas perméable à l'air, la pression de l'air risque de le décoller du mur.
Il est également souhaitable de prévoir un alignement de l'isolant mural et de la coupure thermique du support
du mur-rideau. Si pour une raison ou une autre, cette exigence ne peut être remplie, la jonction doit prévoir un
espace suffisant pour que la couche d'isolant puisse franchir le vide entre l'isolant du mur en maçonnerie et la
coupure thermique du mur-rideau. L'isolant doit se trouver directement contre le côté froid de l'élément pare-
vent et celui-ci devrait s'opposer aussi à la diffusion de la vapeur.
Construction

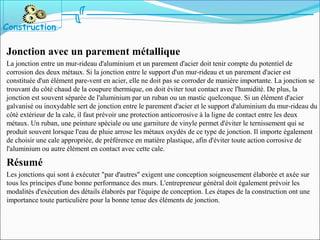

Jonction avec un parement métallique
La jonction entre un mur-rideau d'aluminium et un parement d'acier doit tenir compte du potentiel de
corrosion des deux métaux. Si la jonction entre le support d'un mur-rideau et un parement d'acier est
constituée d'un élément pare-vent en acier, elle ne doit pas se corroder de manière importante. La jonction se
trouvant du côté chaud de la coupure thermique, on doit éviter tout contact avec l'humidité. De plus, la
jonction est souvent séparée de l'aluminium par un ruban ou un mastic quelconque. Si un élément d'acier
galvanisé ou inoxydable sert de jonction entre le parement d'acier et le support d'aluminium du mur-rideau du
côté extérieur de la cale, il faut prévoir une protection anticorrosive à la ligne de contact entre les deux
métaux. Un ruban, une peinture spéciale ou une garniture de vinyle permet d'éviter le ternissement qui se
produit souvent lorsque l'eau de pluie arrose les métaux oxydés de ce type de jonction. Il importe également
de choisir une cale appropriée, de préférence en matière plastique, afin d'éviter toute action corrosive de
l'aluminium ou autre élément en contact avec cette cale.
Résumé
Les jonctions qui sont à exécuter "par d'autres" exigent une conception soigneusement élaborée et axée sur
tous les principes d'une bonne performance des murs. L'entrepreneur général doit également prévoir les
modalités d'exécution des détails élaborés par l'équipe de conception. Les étapes de la construction ont une
importance toute particulière pour la bonne tenue des éléments de jonction.
Construction

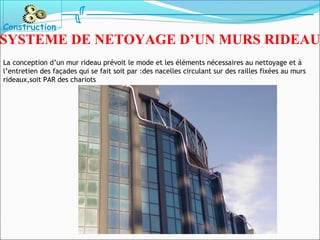

La conception d’un mur rideau prévoit le mode et les éléments nécessaires au nettoyage et à
l’entretien des façades qui se fait soit par :des nacelles circulant sur des railles fixées au murs
rideaux,soit PAR des chariots
Construction
SYSTEME DE NETOYAGE D’UN MURS RIDEAU
Mur RideauMur Rideau
Intérieur : Ensembles Sécurit.Intérieur : Ensembles Sécurit.
Surface : 15.000 M²Surface : 15.000 M²
Maître d’œuvreMaître d’œuvre
ADPI (France)ADPI (France)
Construction Nouvel Aérogare international d'Alger
(Projet en cours)

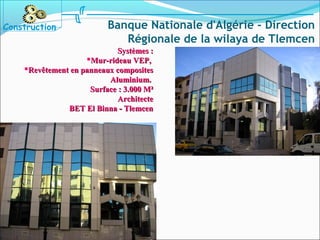

Systèmes :Systèmes :
Mur-rideau VEP,Mur-rideau VEP,
Revêtement en panneaux compositesRevêtement en panneaux composites
Aluminium.Aluminium.
Surface : 3.000 M²Surface : 3.000 M²
ArchitecteArchitecte
BET El Binna - TlemcenBET El Binna - Tlemcen
Construction Banque Nationale d'Algérie - Direction
Régionale de la wilaya de Tlemcen
Mur-rideau
Revêtement des façades en panneaux composites Aluminium,
Menuiseries Aluminiums.
Surface :4.000 M²
Architecte MERHOUME
(1er prix national de l'architecture, année 1994)
Construction GROUPE IMMOBILIER RAVIN
DE LA FEMME SAUVAGE - Alger

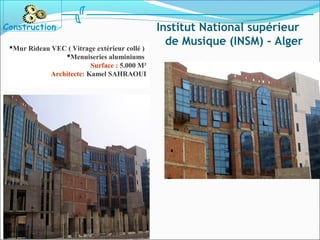

Mur Rideau VEC ( Vitrage extérieur collé )
Menuiseries aluminiums
Surface : 5.000 M²
Architecte: Kamel SAHRAOUI
Construction Institut National supérieur
de Musique (INSM) - Alger

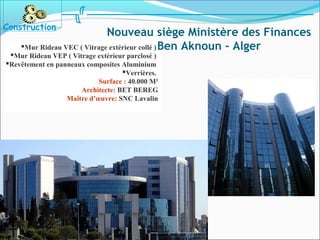

Mur Rideau VEC ( Vitrage extérieur collé )
Mur Rideau VEP ( Vitrage extérieur parclosé )
Revêtement en panneaux composites Aluminium
Verrières.
Surface : 40.000 M²
Architecte: BET BEREG
Maître d’œuvre: SNC Lavalin
Construction
Nouveau siège Ministère des Finances
Ben Aknoun - Alger
Mur-rideau VEC,
Menuiseries Aluminiums
Surface : 6.000 M²
Architecte SOPIREF SAHRAOUI
Construction URBAL SAHRAOUI : Projet LES CASCADES
- El Achour - Alger
(Projet en cours)

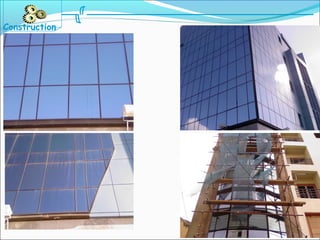

Construction
Construction

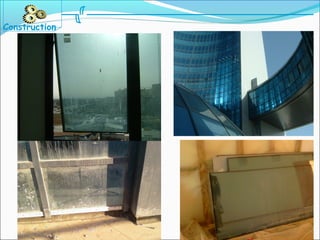

Construction

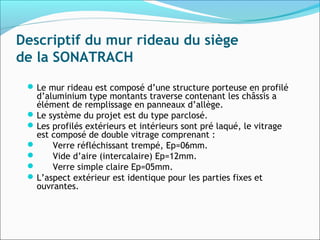

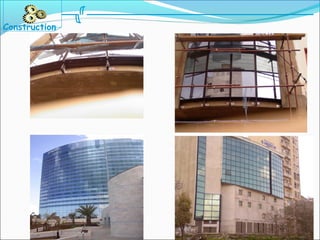

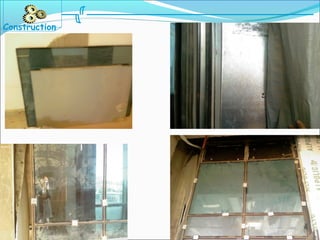

Descriptif du mur rideau du siège
de la SONATRACH
Le mur rideau est composé d’une structure porteuse en profilé
d’aluminium type montants traverse contenant les châssis a
élément de remplissage en panneaux d’allège.
Le système du projet est du type parclosé.
Les profilés extérieurs et intérieurs sont pré laqué, le vitrage
est composé de double vitrage comprenant :
 Verre réfléchissant trempé, Ep=06mm.
 Vide d’aire (intercalaire) Ep=12mm.
 Verre simple claire Ep=05mm.
L’aspect extérieur est identique pour les parties fixes et
ouvrantes.

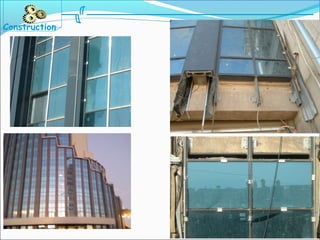

Construction
Construction
Construction
Construction
Construction
Mur rideau
Mur rideau

Contenu connexe

Tendances

Facade légére 01
Facade légére 01Facade légére 01
Facade légére 01Sami Sahli

Dalle nervuré
Dalle nervuréDalle nervuré
Dalle nervuréLeila Lyla

Structure métallique
Structure métallique Structure métallique
Structure métallique
Sami Sahli

LE CONFORT ACOUSTIQUE
LE CONFORT ACOUSTIQUELE CONFORT ACOUSTIQUE
LE CONFORT ACOUSTIQUE
Roufaida Hechim

Comment faire une bonne analyse de site
Comment faire une bonne analyse de siteComment faire une bonne analyse de site
Comment faire une bonne analyse de site
Archi Guelma

Structure metallique amar1
Structure metallique amar1Structure metallique amar1
Structure metallique amar1Hiba Architecte

Eclairage, lumiere & l'architecture
Eclairage, lumiere & l'architectureEclairage, lumiere & l'architecture
Eclairage, lumiere & l'architectureSami Sahli

Expose dlimi (1)
Expose dlimi (1)Expose dlimi (1)
Expose dlimi (1)
omar bllaouhamou

Confort en architecture
Confort en architectureConfort en architecture
Confort en architectureSami Sahli

Affichage exemples habitat collectif
Affichage exemples habitat collectifAffichage exemples habitat collectif
Affichage exemples habitat collectif
student

Facade légére 02
Facade légére 02Facade légére 02
Facade légére 02Sami Sahli

Plancher
PlancherPlancher
la mosquée omeyade a damas جامع بني أمية دمشق
la mosquée omeyade a damas جامع بني أمية دمشق la mosquée omeyade a damas جامع بني أمية دمشق
la mosquée omeyade a damas جامع بني أمية دمشق
Slimane Kemiha

Le bois et lamellé collé
Le bois et lamellé colléLe bois et lamellé collé
Le bois et lamellé colléHiba Architecte

Habitat collectif et semi collectif entre divergences et convergences
Habitat collectif et semi collectif entre divergences et convergencesHabitat collectif et semi collectif entre divergences et convergences
Habitat collectif et semi collectif entre divergences et convergences
ghafour abdou

Diaporama contreventement
Diaporama contreventementDiaporama contreventement
Diaporama contreventement
maeangld


Tendances (20)

Facade légére 01
Facade légére 01Facade légére 01
Facade légére 01

Dalle nervuré
Dalle nervuréDalle nervuré
Dalle nervuré

Menuiserie
MenuiserieMenuiserie
Menuiserie

Structure métallique
Structure métallique Structure métallique
Structure métallique

Structure metalique
Structure metaliqueStructure metalique
Structure metalique

LE CONFORT ACOUSTIQUE
LE CONFORT ACOUSTIQUELE CONFORT ACOUSTIQUE
LE CONFORT ACOUSTIQUE

Comment faire une bonne analyse de site
Comment faire une bonne analyse de siteComment faire une bonne analyse de site
Comment faire une bonne analyse de site

Structure metallique amar1
Structure metallique amar1Structure metallique amar1
Structure metallique amar1

Eclairage, lumiere & l'architecture
Eclairage, lumiere & l'architectureEclairage, lumiere & l'architecture
Eclairage, lumiere & l'architecture

Expose dlimi (1)
Expose dlimi (1)Expose dlimi (1)
Expose dlimi (1)

Confort en architecture
Confort en architectureConfort en architecture
Confort en architecture

Affichage exemples habitat collectif
Affichage exemples habitat collectifAffichage exemples habitat collectif
Affichage exemples habitat collectif

Facade légére 02
Facade légére 02Facade légére 02
Facade légére 02

Plancher
PlancherPlancher
Plancher

Joints
JointsJoints
Joints

la mosquée omeyade a damas جامع بني أمية دمشق
la mosquée omeyade a damas جامع بني أمية دمشق la mosquée omeyade a damas جامع بني أمية دمشق
la mosquée omeyade a damas جامع بني أمية دمشق

La croissance urbaine
La croissance urbaine La croissance urbaine
La croissance urbaine

Le bois et lamellé collé
Le bois et lamellé colléLe bois et lamellé collé
Le bois et lamellé collé

Habitat collectif et semi collectif entre divergences et convergences
Habitat collectif et semi collectif entre divergences et convergencesHabitat collectif et semi collectif entre divergences et convergences
Habitat collectif et semi collectif entre divergences et convergences

Diaporama contreventement
Diaporama contreventementDiaporama contreventement
Diaporama contreventement


En vedette

Structural glazing details
Structural glazing detailsStructural glazing details
Structural glazing details
Xhevdet (Jeff) Haliti

Advanced Engineering Materials
Advanced Engineering MaterialsAdvanced Engineering Materials
Advanced Engineering Materials
kishan619

Structural glazing
Structural glazingStructural glazing
Structural glazing
Prakash Jangid

Advanced Engineering Materials - Glazing Design Presentation
Advanced Engineering Materials - Glazing Design PresentationAdvanced Engineering Materials - Glazing Design Presentation
Advanced Engineering Materials - Glazing Design Presentation
Herman Kwok

curtain wall -skin of building
 curtain wall -skin of building curtain wall -skin of building
curtain wall -skin of building
abidha karthu

GLASS DOME STRUCTURAL GLAZING FAÇADE
GLASS DOME STRUCTURAL GLAZING FAÇADEGLASS DOME STRUCTURAL GLAZING FAÇADE
GLASS DOME STRUCTURAL GLAZING FAÇADE
Geodomas Engineering

Glass beams
Glass beamsGlass beams
Glass beams
Mohhammad Sujon

Glass structure
Glass structureGlass structure
Glass structure
Musahiddin Md Zainal

Curtain Wall Systems
Curtain Wall SystemsCurtain Wall Systems
Curtain Wall Systems
jamie_farrell

CURTAIN WALL
CURTAIN WALLCURTAIN WALL
CURTAIN WALL
Chandarani Saste


En vedette (10)

Structural glazing details
Structural glazing detailsStructural glazing details
Structural glazing details

Advanced Engineering Materials
Advanced Engineering MaterialsAdvanced Engineering Materials
Advanced Engineering Materials

Structural glazing
Structural glazingStructural glazing
Structural glazing

Advanced Engineering Materials - Glazing Design Presentation
Advanced Engineering Materials - Glazing Design PresentationAdvanced Engineering Materials - Glazing Design Presentation
Advanced Engineering Materials - Glazing Design Presentation

curtain wall -skin of building
 curtain wall -skin of building curtain wall -skin of building
curtain wall -skin of building

GLASS DOME STRUCTURAL GLAZING FAÇADE
GLASS DOME STRUCTURAL GLAZING FAÇADEGLASS DOME STRUCTURAL GLAZING FAÇADE
GLASS DOME STRUCTURAL GLAZING FAÇADE

Glass beams
Glass beamsGlass beams
Glass beams

Glass structure
Glass structureGlass structure
Glass structure

Curtain Wall Systems
Curtain Wall SystemsCurtain Wall Systems
Curtain Wall Systems

CURTAIN WALL
CURTAIN WALLCURTAIN WALL
CURTAIN WALL


Similaire à Mur rideau

Préfabrication
PréfabricationPréfabrication
PréfabricationSami Sahli

Aménagements intérieurs et de surveillance
Aménagements intérieurs et de surveillanceAménagements intérieurs et de surveillance
Aménagements intérieurs et de surveillance
Ouaret Yahia

U-Kon Systems FR ENG Catalog
U-Kon Systems FR ENG CatalogU-Kon Systems FR ENG Catalog
U-Kon Systems FR ENG Catalog
Blair Davies, P.Eng., M.B.A.

Chapitre 5 conception parasismique des batiments 2010
Chapitre 5 conception parasismique des batiments 2010Chapitre 5 conception parasismique des batiments 2010
Chapitre 5 conception parasismique des batiments 2010
bhne11

Mook structures en architecture
Mook structures en architectureMook structures en architecture
Mook structures en architecture
MyriamE2

[Cours ENAU]: Chapitre 1 Enveloppes verticales .v.f
[Cours ENAU]: Chapitre 1 Enveloppes verticales .v.f[Cours ENAU]: Chapitre 1 Enveloppes verticales .v.f
[Cours ENAU]: Chapitre 1 Enveloppes verticales .v.f
Med Amine Henteti

Les toitures terrasses-pathologie 2006
Les toitures terrasses-pathologie 2006Les toitures terrasses-pathologie 2006
Les toitures terrasses-pathologie 2006
Bertrand CHEVAL

Jd plats
Jd platsJd plats
Jd plats
Bertrand CHEVAL

Kömmerling Koemmerling76-MD-fr
Kömmerling Koemmerling76-MD-frKömmerling Koemmerling76-MD-fr
Kömmerling Koemmerling76-MD-fr
Architectura

LA STRUCTURE ET LENVELOPPE EN ARCHITECTURE (2).ppt
LA STRUCTURE ET LENVELOPPE EN ARCHITECTURE (2).pptLA STRUCTURE ET LENVELOPPE EN ARCHITECTURE (2).ppt
LA STRUCTURE ET LENVELOPPE EN ARCHITECTURE (2).ppt
NoureddineSifi

Lexique Vitrages Portes et fenetres
Lexique Vitrages Portes et fenetresLexique Vitrages Portes et fenetres
Lexique Vitrages Portes et fenetres
Ben Trojman

Approche technique fin (réparé)
Approche technique fin (réparé)Approche technique fin (réparé)
Approche technique fin (réparé)Hiba Architecte

Fr maison prefab
Fr maison prefabFr maison prefab
Fr maison prefab
bilcodseo2

Eusafety Ligne de vie
Eusafety Ligne de vieEusafety Ligne de vie
Eusafety Ligne de vie
Allen John

SPINAL Brochure/PUIGMETAL®
SPINAL Brochure/PUIGMETAL®SPINAL Brochure/PUIGMETAL®
SPINAL Brochure/PUIGMETAL®
Alberto PUIG

SPINAL Brochure/PUIGMETAL®
SPINAL Brochure/PUIGMETAL®SPINAL Brochure/PUIGMETAL®
SPINAL Brochure/PUIGMETAL®
Alberto PUIG

BIPV - L´INTÉGRATION PHOTOVOLTAÏQUE DANS LES ÉDIFICES - Onyx Solar
BIPV - L´INTÉGRATION PHOTOVOLTAÏQUE DANS LES ÉDIFICES - Onyx SolarBIPV - L´INTÉGRATION PHOTOVOLTAÏQUE DANS LES ÉDIFICES - Onyx Solar
BIPV - L´INTÉGRATION PHOTOVOLTAÏQUE DANS LES ÉDIFICES - Onyx Solar
ONYX SOLAR ENERGY S.L.

Vues du Zinc n° 54 – décembre 2014
Vues du Zinc n° 54 – décembre 2014Vues du Zinc n° 54 – décembre 2014
Vues du Zinc n° 54 – décembre 2014
VMZINC


Similaire à Mur rideau (20)

Préfabrication
PréfabricationPréfabrication
Préfabrication

Aménagements intérieurs et de surveillance
Aménagements intérieurs et de surveillanceAménagements intérieurs et de surveillance
Aménagements intérieurs et de surveillance

U-Kon Systems FR ENG Catalog
U-Kon Systems FR ENG CatalogU-Kon Systems FR ENG Catalog
U-Kon Systems FR ENG Catalog

Chapitre 5 conception parasismique des batiments 2010
Chapitre 5 conception parasismique des batiments 2010Chapitre 5 conception parasismique des batiments 2010
Chapitre 5 conception parasismique des batiments 2010

Mook structures en architecture
Mook structures en architectureMook structures en architecture
Mook structures en architecture

[Cours ENAU]: Chapitre 1 Enveloppes verticales .v.f
[Cours ENAU]: Chapitre 1 Enveloppes verticales .v.f[Cours ENAU]: Chapitre 1 Enveloppes verticales .v.f
[Cours ENAU]: Chapitre 1 Enveloppes verticales .v.f

Les toitures terrasses-pathologie 2006
Les toitures terrasses-pathologie 2006Les toitures terrasses-pathologie 2006
Les toitures terrasses-pathologie 2006

Jd plats
Jd platsJd plats
Jd plats

Kömmerling Koemmerling76-MD-fr
Kömmerling Koemmerling76-MD-frKömmerling Koemmerling76-MD-fr
Kömmerling Koemmerling76-MD-fr

LA STRUCTURE ET LENVELOPPE EN ARCHITECTURE (2).ppt
LA STRUCTURE ET LENVELOPPE EN ARCHITECTURE (2).pptLA STRUCTURE ET LENVELOPPE EN ARCHITECTURE (2).ppt
LA STRUCTURE ET LENVELOPPE EN ARCHITECTURE (2).ppt

Plancher 1
Plancher 1Plancher 1
Plancher 1

permit Georges
permit Georgespermit Georges
permit Georges

Lexique Vitrages Portes et fenetres
Lexique Vitrages Portes et fenetresLexique Vitrages Portes et fenetres
Lexique Vitrages Portes et fenetres

Approche technique fin (réparé)
Approche technique fin (réparé)Approche technique fin (réparé)
Approche technique fin (réparé)

Fr maison prefab
Fr maison prefabFr maison prefab
Fr maison prefab

Eusafety Ligne de vie
Eusafety Ligne de vieEusafety Ligne de vie
Eusafety Ligne de vie

SPINAL Brochure/PUIGMETAL®
SPINAL Brochure/PUIGMETAL®SPINAL Brochure/PUIGMETAL®
SPINAL Brochure/PUIGMETAL®

SPINAL Brochure/PUIGMETAL®
SPINAL Brochure/PUIGMETAL®SPINAL Brochure/PUIGMETAL®
SPINAL Brochure/PUIGMETAL®

BIPV - L´INTÉGRATION PHOTOVOLTAÏQUE DANS LES ÉDIFICES - Onyx Solar
BIPV - L´INTÉGRATION PHOTOVOLTAÏQUE DANS LES ÉDIFICES - Onyx SolarBIPV - L´INTÉGRATION PHOTOVOLTAÏQUE DANS LES ÉDIFICES - Onyx Solar
BIPV - L´INTÉGRATION PHOTOVOLTAÏQUE DANS LES ÉDIFICES - Onyx Solar

Vues du Zinc n° 54 – décembre 2014
Vues du Zinc n° 54 – décembre 2014Vues du Zinc n° 54 – décembre 2014
Vues du Zinc n° 54 – décembre 2014


Plus de Sami Sahli

AL HAMRA HCA
AL HAMRA HCAAL HAMRA HCA
AL HAMRA HCA
Sami Sahli

Toyo ito
Toyo itoToyo ito
Toyo ito
Sami Sahli

Oscar niemeyer
Oscar niemeyerOscar niemeyer
Oscar niemeyer
Sami Sahli

Satiago Calatrava
Satiago CalatravaSatiago Calatrava
Satiago Calatrava
Sami Sahli

Zaha hadid
Zaha hadidZaha hadid
Zaha hadid
Sami Sahli

Ecole primaire
Ecole primaire Ecole primaire
Ecole primaire
Sami Sahli

Frank loyd Wright
Frank loyd WrightFrank loyd Wright
Frank loyd Wright
Sami Sahli

Cours alea sismique
Cours alea sismiqueCours alea sismique
Cours alea sismique
Sami Sahli

Acier infrastructure
Acier infrastructureAcier infrastructure
Acier infrastructure
Sami Sahli

la Maison mozabite
la Maison mozabitela Maison mozabite
la Maison mozabite
Sami Sahli

Otto wagner
Otto wagnerOtto wagner
Otto wagner
Sami Sahli

Hamma les annasser. au 01
Hamma   les annasser. au 01Hamma   les annasser. au 01
Hamma les annasser. au 01
Sami Sahli

Présentation de projet urbain
Présentation de projet urbainPrésentation de projet urbain
Présentation de projet urbain
Sami Sahli

L’habitat intermédiaire
L’habitat   intermédiaire L’habitat   intermédiaire
L’habitat intermédiaire
Sami Sahli

Les dalles
Les dallesLes dalles
Les dalles
Sami Sahli

Généralité sur les sols
Généralité sur les solsGénéralité sur les sols
Généralité sur les sols
Sami Sahli

Cours fondations
Cours fondationsCours fondations
Cours fondations
Sami Sahli

Cour 04-le-new-urbanisme
Cour 04-le-new-urbanismeCour 04-le-new-urbanisme
Cour 04-le-new-urbanisme
Sami Sahli

Boufarik
BoufarikBoufarik
Boufarik
Sami Sahli

Les dalles
Les dallesLes dalles
Les dalles
Sami Sahli


Plus de Sami Sahli (20)

AL HAMRA HCA
AL HAMRA HCAAL HAMRA HCA
AL HAMRA HCA

Toyo ito
Toyo itoToyo ito
Toyo ito

Oscar niemeyer
Oscar niemeyerOscar niemeyer
Oscar niemeyer

Satiago Calatrava
Satiago CalatravaSatiago Calatrava
Satiago Calatrava

Zaha hadid
Zaha hadidZaha hadid
Zaha hadid

Ecole primaire
Ecole primaire Ecole primaire
Ecole primaire

Frank loyd Wright
Frank loyd WrightFrank loyd Wright
Frank loyd Wright

Cours alea sismique
Cours alea sismiqueCours alea sismique
Cours alea sismique

Acier infrastructure
Acier infrastructureAcier infrastructure
Acier infrastructure

la Maison mozabite
la Maison mozabitela Maison mozabite
la Maison mozabite

Otto wagner
Otto wagnerOtto wagner
Otto wagner

Hamma les annasser. au 01
Hamma   les annasser. au 01Hamma   les annasser. au 01
Hamma les annasser. au 01

Présentation de projet urbain
Présentation de projet urbainPrésentation de projet urbain
Présentation de projet urbain

L’habitat intermédiaire
L’habitat   intermédiaire L’habitat   intermédiaire
L’habitat intermédiaire

Les dalles
Les dallesLes dalles
Les dalles

Généralité sur les sols
Généralité sur les solsGénéralité sur les sols
Généralité sur les sols

Cours fondations
Cours fondationsCours fondations
Cours fondations

Cour 04-le-new-urbanisme
Cour 04-le-new-urbanismeCour 04-le-new-urbanisme
Cour 04-le-new-urbanisme

Boufarik
BoufarikBoufarik
Boufarik

Les dalles
Les dallesLes dalles
Les dalles


Dernier

Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Institut de l'Elevage - Idele

Presentation d'esquisse route juin 2023.pptx
Presentation d'esquisse route juin 2023.pptxPresentation d'esquisse route juin 2023.pptx
Presentation d'esquisse route juin 2023.pptx
imed53

Présentation PFE (MOUAD LAZRAK) (2).pptx
Présentation PFE (MOUAD LAZRAK) (2).pptxPrésentation PFE (MOUAD LAZRAK) (2).pptx
Présentation PFE (MOUAD LAZRAK) (2).pptx
khalilbatariagro

COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf
COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdfCOURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf
COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf
sieousse95

Alternative - Complément au Tramway et 3ème lien de la ville de Québec
Alternative - Complément  au Tramway et 3ème lien de la ville de Québec  Alternative - Complément  au Tramway et 3ème lien de la ville de Québec
Alternative - Complément au Tramway et 3ème lien de la ville de Québec
Daniel Bedard

Comment aborder le changement climatique dans son métier, volet adaptation
Comment aborder le changement climatique dans son métier, volet adaptationComment aborder le changement climatique dans son métier, volet adaptation
Comment aborder le changement climatique dans son métier, volet adaptation
Institut de l'Elevage - Idele

1er webinaire INOSYS Réseaux d’élevage Ovins Viande
1er webinaire INOSYS Réseaux d’élevage Ovins Viande1er webinaire INOSYS Réseaux d’élevage Ovins Viande
1er webinaire INOSYS Réseaux d’élevage Ovins Viande
Institut de l'Elevage - Idele


Dernier (7)

Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...

Presentation d'esquisse route juin 2023.pptx
Presentation d'esquisse route juin 2023.pptxPresentation d'esquisse route juin 2023.pptx
Presentation d'esquisse route juin 2023.pptx

Présentation PFE (MOUAD LAZRAK) (2).pptx
Présentation PFE (MOUAD LAZRAK) (2).pptxPrésentation PFE (MOUAD LAZRAK) (2).pptx
Présentation PFE (MOUAD LAZRAK) (2).pptx

COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf
COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdfCOURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf
COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf

Alternative - Complément au Tramway et 3ème lien de la ville de Québec
Alternative - Complément  au Tramway et 3ème lien de la ville de Québec  Alternative - Complément  au Tramway et 3ème lien de la ville de Québec
Alternative - Complément au Tramway et 3ème lien de la ville de Québec

Comment aborder le changement climatique dans son métier, volet adaptation
Comment aborder le changement climatique dans son métier, volet adaptationComment aborder le changement climatique dans son métier, volet adaptation
Comment aborder le changement climatique dans son métier, volet adaptation

1er webinaire INOSYS Réseaux d’élevage Ovins Viande
1er webinaire INOSYS Réseaux d’élevage Ovins Viande1er webinaire INOSYS Réseaux d’élevage Ovins Viande
1er webinaire INOSYS Réseaux d’élevage Ovins Viande


Mur rideau

  • 1. École d’ArchitectureÉcole d’Architecture Exposé SurExposé Sur :: Suivi parSuivi par :: MMrr BENDAHOUBENDAHOU Présenter ParPrésenter Par :: cherigui abdelkarimcherigui abdelkarim
  • 2. qu’il constitue toute l’enveloppe du bâtiment ou qu’il s’intègre à la brique ou au béton, le mur rideau est un concept apte à répondre aux multiples. Exigences et normes régissant l’enveloppe du bâtiment,Notamment pour les immeubles en hauteur. Sa Popularité auprès des concepteurs ne cesse d’ailleurs de Croître à cet égard. il a pour objectif de satisfaire une tendance contemporaine de l’architecture et offrir au bâtiments un aspects modernes répondant ainsi a une lègertè recherché dans le milieu urbain par ailleurs le mur rideau sert a cacher les imperfections de la construction causée par une mauvaise exécution des gros oeuvres Construction
  • 3. Construction Le mur-rideau comprend un système complet de mur extérieur et de revêtement, Il est généralement constitué de cadres en aluminium, de panneaux de verre transparent et de verre (ou de métal ou de pierre) d’allège pour envelopper un édifice, du niveau du sol jusqu’au toit. Le mur-rideau est conçu pour résister aux forces du vent et des séismes, pour limiter l’infiltration d’air, contrôler la diffusion de la vapeur, empêcher la pénétration de la pluie, la condensation sur les surfaces et dans les vides, et limiter la perte (ou le gain) thermique. Il est en outre conçu pour résister au bruit et au feu.
  • 4. légèreté (50 à 80 kg/m²), soit 20 à 30 % du poids d'une construction traditionnelle ; encombrement réduit (de 10 à 20 cm), soit un gain de 10 à 30 cm par rapport à la construction traditionnelle ; préfabrication industrielle permettant une grande vitesse de mise en œuvre ; performances d'étanchéité à l'eau, à l'air et au vent, supérieures à une construction traditionnelle ;  larges possibilités d'adaptation au niveau du concept architectural. Ces avantages expliquent le très fort développement de cette technique, principalement dans les bâtiments destinés au secteur tertiaire. Construction
  • 5. Construction Le plus ancien type de mur-rideau est le système à ossature. Il s’agit d’un système de mur et de revêtement extérieur qui est accroché à la surface de l’édifice, d’un plancher à un autre. Il est monté avec des composants divers, qui comprennent des ancrages en acier ou en aluminium, des meneaux (éléments tubulaires verticaux), des longerons (éléments tubulaires horizontaux), des vitres transparentes, des vitres d’allège, des isolants et des plaques profilées en métal . En outre, il comporte plusieurs éléments accessoires, dont des ancrages, des connecteurs en aluminium, des cales d’appui, des blocs d’angle, des plaques d’appui, des recouvrements, des garnitures et des joints d’étanchéité.
  • 6. Construction Le système à ossature est installé en accrochant le meneau vertical du bord d’un plancher avec une cornière en acier, tout en faisant glisser l’extrémité inférieure du meneau vertical sur un ancrage mâle dans le meneau vertical fixé en dessous. Les meneaux sont espacés de 1,25 m (4 pieds) à environ 1,85 m (6 pieds), selon l’espacement des colonnes, la force du vent et l’esthétique voulue de la façade . Le joint entre les meneaux est également un joint de dilatation pour tenir compte de la flèche due à la surcharge d’un plancher à un autre, le fluage des structures en béton, ainsi qu’un joint de dilatation thermique pour les composants du mur-rideau. Ces joints doivent être conçus en fonction de chaque chantier. Les longerons (meneaux horizontaux) sont ensuite fixés aux meneaux verticaux pour former les ouvertures de cadre.
  • 7. Les allèges sont habituellement fermées avec une plaque métallique profilée (pare-air et parevapeur), avec un isolant en fibre de verre ou en fibre minérale à haute densité à l’intérieur de la plaque profilée (ou coffrage). La plaque profilée est ensuite fixée et scellée au cadre en aluminium. La vitre d’allège est habituellement en verre monolithique renforcé à chaud, avec un revêtement coloré (fritte) et une pellicule de polyester pour rendre la vitre d’allège opaque et pour s’approcher de la couleur ou de la teinte de la vitre transparente. Les couvre allèges peuvent également être en aluminium, en acier inoxydable ou en panneaux de cuivre. Au cours des dernières décennies, des panneaux de granit et des ensembles scellés ont été installés dans les allèges des systèmes de murs-rideaux. Construction
  • 11. Un mur-rideau fabriqué et installé en panneaux s’appelle un mur-rideau en panneaux. Un mur-rideau en panneaux a les mêmes composants qu’un mur-rideau à ossature. Il comprend des meneaux en aluminium, une vitre isolante et un panneau d’allège, montés dans un cadre en aluminium préfabriqué. Toutefois, au lieu de monter le mur-rideau sur le chantier, la plupart des composants du système sont assemblés en usine, dans des conditions de travail contrôlées. Cela améliore la qualité de l’ensemble et permet un délai de fabrication raisonnable et une fermeture rapide de l’édifice. Le mur-rideau en panneaux est monté en panneaux sur l’édifice même . Les meneaux verticaux et les longerons horizontaux sont fabriqués en demi-profilés plutôt qu’en profilés tubulaires, qui s’assemblent au moment du montage pour former le système de mur-rideau. Les panneaux sont installés comme des bardeaux, en commençant par le bas de l’édifice et en entourant chaque étage, puis en montant vers le toit. Si les murs-rideaux en panneaux offrent de nombreux avantages en ce qui concerne la qualité du montage et la rapidité de fermeture de l’édifice, un problème de conception se pose à l’égard du rendement et de la durabilité, Construction
  • 12. Sur le plan architectural, les murs à panneaux sont essentiellement marqués par des surfaces dégageant une impression d'unité, sans autre articulation que celle des joints entre panneaux. Ce système est plus rapide que le précédent et donne plus de facilités au point de vue de la réalisation des étanchéités. Construction
  • 14. les murs-rideaux à vitrage structurel utilisent les mêmes composants de meneaux en aluminium que les murs-rideaux à ossature, sauf que l’embout (le col) des meneaux est omis afin de créer un système de joints verticaux sans recouvrement. Les joints verticaux entre les vitres isolantes sont scellés sur l’extérieur avec du mastic d’étanchéité en silicone pour donner une apparence extérieure lisse. Les longerons horizontaux sont construits avec des plaques de pression et des recouvrements standard. Pour maintenir la vitre isolante contre l’aluminium des meneaux verticaux, la face intérieure de la vitre isolante est maintenue séparée du meneau en aluminium par une garniture ou un ruban intercalaire, et un mastic d’étanchéité structurel en silicone est posé entre le verre et l’aluminium Construction
  • 15. Mur-rideau 1600 – Vitrage structural au siliconeMene Construction
  • 16. on distingue diverses techniques de fixation au vitrage : Verre Extérieur Agrafé ou Attaché ou "VEA« Le verre extérieur attaché (VEA) est perforé et fixé directement sur une structure porteuse par l'intermédiaire d'attaches mécaniques métalliques ponctuelles, platine de serrage, boulons traversants ou non le verre, lesquels seront, ensuite, repris soit par des rotules, soit articulées, soit rigides. Ce dispositif doit permettre la reprise des efforts dus : •au vent et/ou à la neige, •au poids propre, •aux mouvements différentiels entre verre et structure En fonction du choix architectural, la paroi peut être supportée par différents type de structure : charpentes métalliques, structures en câbles inoxydables, poutres en verre, structures intégrant des contreventements… Construction
  • 18. Verre Extérieur collé ou "VEC" La technique VEC permet, par l'effacement de la structure métallique derrière les produits verriers, d'obtenir un aspect de façade uni, mettant en valeur les vitrages. Les composants verriers sont collés à l'aide de mastics qui agissent avant tout comme élément de transfert des contraintes de ces composants vers leur support. 1.joint de structure 2.vitrage 3.joint d'étanchéité 4.structure de collage 5.espaceur 6.fond de joint 7.plans d'adhérence Ce sont les mastics qui doivent transférer les contraintes extérieures vers le support. Les mastics jouant le rôle de joint de structure doivent reprendre les efforts engendrés par le vent, éventuellement le poids propre et les dilatations différentielles entre verre et cadre support. En aucun cas, ils ne doivent reprendre les déformations prévisibles du bâtiment. Celles-ci doivent être reprises au niveau de la liaison "cadre/structure" porteuse du VEC. Le VEC est un système de collage et non un système mécanique pur. La maîtrise des problèmes de vieillissement, de compatibilité, de propreté de surface, de définition de barrière d'étanchéité, est donc fondamentale. Construction
  • 19. Deux systèmes VEC peuvent être utilisés : le système "deux côtés" pour lequel les volumes verriers sont pris en feuillure classique sur deux côtés, les autres côtés étant collés sur une structure de maintien, le système "quatre côtés" ou système intégral, pour lequel les volumes verriers sont collés sur quatre côtés sur des châssis non apparents (cadre à coupure thermique), ce qui se traduit par un aspect extérieur uniforme et sans aspérité. Les parties ouvrantes et les parties fixes sont fabriquées selon le même principe. Chaque remplissage est collé séparément sur un cadre en atelier. Il y a lieu, de prévoir des moyens de réglage des cadres pour assurer une planéité, un aplomb, un équerrage et une rectitude des lignes optima de l'ensemble de la façade. La juxtaposition des éléments vitrés laisse un joint extérieur ouvert de ± 12 mm qui est remplis à refus d'un silicone spécial inaltérable aux U.V. et 100 % compatible avec le silicone structurel. Construction
  • 20. Verre Extérieur Parclosé Le remplissage n'est pas collé sur le cadre, mais maintenu par une parclose visible autour du verre ou du panneau vitré autour du verre ou du panneau vitré. Construction
  • 21. Cas particulier : la double peau Le mur rideau peut être dédoublé par une deuxième façade vitrée. La distance entre les deux parois est généralement comprise entre 200 et 1 000 mm. On crée ainsi une lame d'air qui peut-être utilisée de multiples façons selon le type de construction. La température de l'air dans la lame d'air peut être influencée par la modification des surfaces des entrées et sorties d'air. Ces systèmes peuvent être conçus avec ou sans recoupements horizontaux ou verticaux de la lame d'air. Les recoupements empêchent les flux d'air sur plusieurs niveaux, appelés de court circuit, qui font que l'air se mélange avec l'air frais. De plus, les recoupements permettent d'empêcher de façon efficace la transmission acoustique entre deux étages dont les fenêtres sont ouvertes. Ces systèmes permettent par leur construction d'intégrer les avantages suivants : Le store peut-être intégré dans la lame d'air. Il est ainsi protégé des intempéries et de la pollution. Construction
  • 22. La protection solaire fonctionne même en cas de vent important, ce qui représente un avantage incontestable pour les immeubles de grande hauteur. Donc on renonce aux stores intérieurs peu efficaces. La chaleur retenue par les stores entraîne une élévation de la température dans la lame d'air. Par un effet de poussée thermique, l'air chaud monte et s'échappe à l'extérieur ou il peut être conduit vers un accumulateur d'énergie. La paroi complémentaire (si étanche) peut améliorer sensiblement l'isolation acoustique contre le bruit extérieur. Les fenêtres de la façade intérieure peuvent être ouvertes. Même pour les immeubles de grande hauteur, une aération naturelle est possible. La paroi vitrée extérieure, assure les aspects de sécurité en cas d'ouverture nocturne des fenêtres, permettant un rafraîchissement du bâtiment non occupé. Les pertes par transmission thermique sont diminuées en hiver en raison de la vitesse d'air réduite et de la température plus élevée dans l'espace tampon. Amélioration de la lumière dans les volumes intérieurs, par une ouverture accrue de la façade. Mais des inconvénients apparaissent également dont tout particulièrement le surcoût du système. Par rapport aux économies d'énergie réalisées (à étudier finement car le bilan d'été n'est pas forcément positif...), il apparaît que d'autres techniques sont beaucoup plus efficaces, à budget égal. Construction
  • 23. Les murs-rideaux semblent souvent n’être faits que de verre. Certains sont en verre avec des couvre allèges métalliques, etCertains autres comprennent des panneaux à surface de granitdans les cadres d’allèges. Le verre des parties transparentes et le verre des allèges, ainsi que les panneaux en pierre, sont des produits spécialisés.Le verre des murs-rideaux se présente sous forme de verre flotté, de verre armé (anticalorique), de verre formé et de verre cathédrale. Le verre flotté peut subir un traitement thermique pour devenir un verre renforcé à chaud ou trempé, afin d’offrir une meilleure résistance aux contraintes thermiques et mécaniques. Le verre laminé est également offert pour une plus grande sécurité. Le verre des parties transparentes est habituellement du verre flotté. Toutefois, si une résistance ou sécurité supplémentaires sont nécessaires, on peut utiliser du verre renforcé à chaud, trempé, laminé ou armé. Le verre des parties transparentes peut être anticalorique (teinté) ou thermo réflecteur (recouvert). Le verre laminé ou le verre armé à treillis métallique servent à résister aux chocs et au feu. Le verre des parties transparentes d’un mur-rideau peut être un vitrage simple, double ou triple., l’architecte ou le concepteur choisit des vitres isolantes à vitrage double ou triple, selon la force des vents et d’autres facteurs, dont le rayonnement solaire et les exigences de chauffage ou de climatisation. Le vitrage des murs-rideaux peut varier considérablement selon l’application. En général, ce vitrage est transparent et son épaisseur peut varier, mais elle se situe habituellement entre 4 et 6 mm. Construction
  • 24. Le vitrage est normalement assemblé en une vitre Isolante qui assure un contrôle des pertes (ou des gains) thermiques et une meilleure résistance à la condensation. Pour décrire les produits de verre, Une vitre isolante type comprend deux panneaux de verre avec un intercalaire entre les deux panneaux, pour maintenir un vide d’une épaisseur uniforme entre eux. Les intercalaires peuvent être métalliques (aluminium) ou non métalliques (fibre de verre). Les intercalaires en fibre de verre sont utilisés pour réduire la perte thermique au bord de la vitre isolante, ou pour augmenter la température du verre au bord intérieur. Ils sont habituellement remplis d’une poudre qui absorbe l’humidité (tamis moléculaire ou déshydratant), dans le but d’absorber l’humidité résiduelle dans le vide d’air entre les deux couches de verre, après sa fabrication. En général, la poudre est placée entre les quatre intercalaires et elle abaisse la température du point de rosée de l’air du vide du vitrage à – 60°C, ou moins encore. Construction
  • 26. Ce sont des matériaux simples ou composites qui s'insèrent dans l'ossature de la façade légère pour en remplir les vides et former la façade. Ces éléments peuvent être fixes ou mobiles, isolants ou non, opaques, transparents ou translucides; ils doivent, en tous cas, assurer leur propre stabilité. Les éléments de remplissage sont indépendants de la nature de l'ossature. Des exigences élevées : On doit sélectionner des matériaux en plaques ou en feuilles, incombustibles, résistants aux conditions atmosphériques et de belle apparence. Les matériaux isolants a.Les laines minérales. b.Certains bois très légers comme le balsa. c.Le verre cellulaire. d.Les mousses de résines synthétiques : ole polystyrène, ole polyuréthane, a.Le liège aggloméré. b.Les panneaux isolants de fibres. Construction
  • 27. Les parois extérieures Les parois rarement employées seules, constituent généralement les faces rigides des complexes isolants ou servent de parement à ces complexes, dont elles sont alors séparées par une lame d'air. Certaines parois, outre leur résistance propre, possèdent les qualités d'aspect nécessaires à un parement décoratif. Il s'agit par exemple, de tôle d'acier inoxydable, de verre ou de glace trempées colorées dans la masse, de tôle d'aluminium teintées ou non ou encore de tôle de cuivre. D'autres n'offrent pas un aspect suffisamment esthétique et sont alors revêtus sur la face visible d'un revêtement extérieur de décoration, dont : a.Les produits verriers qui sont utilisés dans ce but sont : le verre coulé coloré dans la masse (armé ou non), le verre opaque, le verre opalescent, le verre émaillé, le verre façonné. b.Les tôles d'acier : oinoxydable, orecouverte d'émail vitrifié à haute température, ogalvanisée ou électrozinguée à peindre sur chantier, olaquée au four en usine sur support laminé à froid, électrozingué ou galvanisé, oprépeinte en continu en usine. a.Les tôle d'aluminium planes ou à dessins sont utilisées sous différents états. b.Le bois déroulé ou tranché. c.Le bois massif. d.Les plaques en asbeste-ciment. e.Les feuilles de matières plastiques les plus diverses collées sur le parement. f.Les peintures appliquées à froid. Construction
  • 28. Au sens large, l'enveloppe d'un bâtiment est un ensemble d'éléments reliés entre eux qui servent d'écran entre l'intérieur et l'extérieur. Ces éléments englobent les murs extérieurs, la toiture, les fenêtres et les portes, et parfois les planchers à découvert. L'enveloppe d'un bâtiment a pour fonction de s'opposer à la pénétration de la neige, du vent, de la pluie et du soleil tout en assurant les conditions intérieures souhaitées. L'enveloppe doit satisfaire de nombreuses exigences, dont six seront mentionnées ici: limiter l'écoulement d'air, limiter l'écoulement thermique, limiter la pénétration de la neige et de la pluie, limiter les effets du rayonnement solaire et autres formes d'énergie radiante, limiter la diffusion de la vapeur d'eau, s'adapter aux mouvements du bâtiment. La plupart des murs-rideaux sont étanches à l'air et préviennent donc les fuites d'air à cause des propriétés intrinsèques du verre et des tubes d'acier ou d'aluminium. La continuité de l'écran pare-vent est assurée par la continuité entre le panneau de verre, la garniture d'étanchéité à l'air aux épaulements du support tubulaire, l'élément en aluminium et l'épaulement suivant. Construction Principes de conception d'un mur rideau
  • 29. Règle générale, l'écoulement thermique est limité à l'aide d'isolant. Bien qu'on ne puisse le voir de l'extérieur, un mur-rideau comporte une quantité considérable d'isolant, surtout derrière le verre-tympan ou autre panneau opaque. Puisque les matériaux utilisés (verre et métal) sont d'excellents conducteurs, il y a risque de condensation sur les surfaces intérieures. Pour cette raison, la plupart des murs-rideaux comportent deux éléments distincts: premièrement, une fenêtre à double vitrage scellé ou un coffrage métallique isolé et deuxièmement, un support à coupure thermique qui consiste, le plus souvent, en une pièce d'insertion en PVC et, plus récemment, en polyuréthanne injecté sur place. Une fenêtre à double vitrage scellé peut supporter une humidité à l'intérieur d'environ 35% par une température à l'extérieur de -25°C sans que se produise de condensation importante. De même, la coupure thermique du support d'aluminium ou d'acier maintient la température en surface du support bien au-dessous du point de rosée dans la plupart des bâtiments, sauf lorsque le taux d'humidité intérieure est élevé comme dans les piscines recouvertes ou les salles d'ordinateurs. La coupure thermique assure également la stabilité thermique du support en évitant les dilatations et les retraits extrêmes. Construction Isolant thermique (limiter l'écoulement thermique)
  • 30. La façon traditionnelle d'empêcher la pénétration des eaux de pluie par les murs extérieurs est de colmater la façade du bâtiment. Toutefois, l'expérience a démontré que le colmatage absolu d'une façade n'est guère possible. Dans la plupart des cas, la technique du colmatage exige une surveillance et un entretien continus. Des études sur la pénétration des eaux de pluie ont permis d'élaborer une meilleure méthode pour assurer l'étanchéité des façades. Si l'air qui s'infiltre dans les fissures et les crevasses d'une façade au cours d'un orage était bloqué ou arrêté, une bonne partie de l'eau pourrait simplement ruissele le long de la surface sans passer dans le mur. C'est ainsi que s'énonce, essentiellement, le principe de l'écran pare-pluie. Un élément étanche placé derrière la façade produit, entre le revêtement extérieur et cet élément, un vide qui peut atteindre le même niveau de pression exercé sur la surface du revêtement, neutralisant ainsi la force qui fait passer l'eau à travers les ouvertures éventuelles de la façade. Construction Principe de l'écran pare-pluie (limiter la pénétration de la neige et de l'eau)
  • 31. Dans la plupart des murs-rideaux, le joint entre le panneau de remplissage (panneau-tympan ou d'allège) et le support est normalement conçu comme un élément de l'écran pare-pluie (figure 2). Il comporte un vide en équilibre de pression, relié à l'extérieur par les orifices d'écoulement dans les couronnements extérieurs, ainsi qu'un joint en équilibre de pression qui sert de déflecteur pour l'eau de pluie entre la surface extérieure du vitrage et le couvre- support. L'enceinte du vide est constituée des garnitures d'étanchéité à l'air qui relient la surface intérieure du vitrage et le coffrage métallique du panneau-tympan aux épaulements du support et aux autres éléments d'ossature. Ainsi, les éléments qui constituent le vitrage, la garniture d'étanchéité à l'air, le support en aluminium et le coffrage métallique jouent le rôle d'écran pare-vent. Ce genre de conception des murs-rideaux a fait ses preuves et est très répandu. Construction
  • 32. Le rayonnement solaire exerce une double influence sur les surfaces d'un bâtiment: d'une part, il produit d'importante changements de température des éléments de la façade; d'autre part, les rayons ultraviolets provoquent une lente destruction de tous les matériaux, surtout ceux d'origine organique. Le rayonnement solaire a été une source de préoccupation en raison du phénomène de dilatation et de retrait thermique des éléments des murs-rideaux, particulièrement ceux formant le revêtement extérieur, et des effets des rayons sur les éléments de vitrage. Un vitrage peut subir un voilement sous l'effet d'une différence de température entre la vitre intérieure et la vitre extérieure. D'autre part, la dilatation et le retrait de l'air dans le vide entre les éléments scellée produisent un effet de pompage. Des différences de température quotidiennes et saisonnières peuvent également produire cet effet. Ce genre de pompage thermique est particulièrement néfaste pour la garniture d'étanchéité à l'air intérieure, mais des bords cannelés ou des épaulements en retrait peuvent maintenir la garniture intacte. La plupart des matériaux sensibles aux rayons ultraviolets dans un mur-rideau se trouvent dans les zones occluses des joints, donc partiellement à l'ombre des éléments en métal ou en verre. Construction RAYONNEMENT SOLAIRE (LIMITER LES EFFETS DE RAYONNEMENT)
  • 33. L'eau sous sa forme gazeuse (vapeur d'eau ou humidité) tend toujours à passer d'une région de pression de vapeur d'eau élevée à une région de pression moins élevée. La migration de la vapeur d'eau à travers un mur est comparable à l'écoulement de la chaleur; elle traverse tous les matériaux à une vitesse qui est fonction tant de la résistance du matériau au passage de la vapeur d'eau que de la différence de pression de la vapeur d'eau de part et d'autre du matériau. La migration de la vapeur d'eau à travers un assemblage de matériaux n'est pas en soi un problème sérieux tant et aussi longtemps qu'il n'y a pas de condensation. Si la vapeur d'eau risque de se condenser, il importe d'en limiter la migration à l'aide d'un écran pare-vapeur dont la résistance au passage de la vapeur d'eau est élevée, et qui est installé du côté chaud de l'isolant ou du mur. La migration de la vapeur d'eau à travers un mur-rideau est limitée par les propriétés pare-vapeur du verre et de l'aluminium, la résistance de ces matériaux à l'écoulement de vapeur étant pratiquement parfaite. Ainsi, le vitrage intérieur du vitrage double scellé et les surfaces intérieures du support en aluminium ou en acier s'opposent à la diffusion de la vapeur d'eau. Les produits de scellement favorisent également la continuité du pare-vapeur. Construction ÉCRAN PARE-VAPEUR (LIMITER LA DIFFUSION DE LA VAPEUR D'EAU)
  • 34. Les mouvements des éléments de charpente d'un bâtiment doivent être évalués avant l'étape de la conception des murs extérieurs. On distingue trois catégories de mouvements: les fléchissements sous charges variables dus aux occupants et aux forces maximales du vent contre la façade, et les fléchissements sous charges permanentes de l'ossature du bâtiment même; la dilatation et le retrait des matériaux sous l'effet de la température, du rayonnement et parfois de phénomènes hygroscopiques; les mouvements lents mais inexorables causés par les déformations graduelles comme le fluage du béton, le tassement des fondations, etc. Dans le cas des murs-rideaux, le principal élément qui doit s'adapter aux mouvements du bâtiment est le panneau vitre. Autour d'eux, les éléments typiques, c'est-à-dire les supports tubulaires, les couvre-joints et les couvre-supports, peuvent s'adapter à un mouvement différentiel de 4 à 5 mm d'un étage à l'autre et entre chaque élément vertical. Cet écart rend compte de la plupart des mouvements causés par la compression, la dilatation et la translation des ossatures. Lorsqu'un mur-rideau peut être exposé à des mouvements plus considérables, il convient de prévoir un autre système de supports. Il en résulte inévitablement des détails de conception plus complexes et une augmentation disproportionnée des coûts. Jointe et tolérances (adaptation aux mouvements du bâtiment) Construction
  • 35. Conception de la jonction "par d'autres" En supposant que la plupart des murs-rideaux donnent un bon rendement et que l'on puisse obtenir tous les éléments pour exécuter un mur-rideau de qualité, il reste à considérer la jonction ou le liaisonnement entre le mur-rideau et les autres parties du bâtiment. Le parapet Lorsqu'un mur-rideau est conçu de façon à dépasser la ligne du toit et donc à être plus exposé; au froid, il faut tenir compte d'un certain nombre de problèmes possibles. Si le couronnement du mur-rideau n'est pas exécuté correctement, la formation de condensation et de givre dans les tubes risque d'entraîner des pénétrations d'eau vers l'intérieur, ou encore des glaçons risquent de provoquer le décollement du sommet du parapet. De plus, si au gré des intempéries, cette zone est soumise à des changements de température, l'ossature du mur-rideau risque de subir des dilatations et retraits au-delà des valeurs limites, entraînant ainsi la déformation des éléments de jonction du parapet. Construction
  • 36. Puisque les supports tubulaires d'un mur-rideau constituent en quelque sorte de petites cheminées, particulièrement dans les bâtiments en hauteur, ils peuvent acheminer d'énormes quantités d'air (humide) vers l'extérieur si leur sommet n'est pas fermé ou scellé. Compte tenu des nombreux joints dans l'ossature du mur rideau, il est préférable que l'élément pare-vent soit rattachée à l'épaulement supérieur du support horizontal, de façon à franchir l'écart entre l'ensemble du mur rideau et du parapet et l'élément pare-vent dépassant la toiture-terrasse (figure 3). Cette technique est parfois difficile à appliquer, surtout dans le cas d'une toiture multicouche traditionnelle dont l'isolant se trouve sous la membrane et doit franchir la jonction tant bien que mal. De plus, le pare-vent entre le mur-rideau et le parapet doit être isolé vers l'extérieur, sans quoi de la condensation risque de se former sur la surface intérieure. Construction
  • 37. Les parties des supports tubulaires à l'intérieur de la coupure thermique doivent rester du côté chaud du mur en tout temps. Les supports de l'ossature devraient donc donner sur une lame d'air chaud. Il n'est pas recommandé de poser un isolant contre les supporte ni à l'intérieur des éléments tubulaires. Le sommet du parapet peut dès lors être conçu de façon à couvrir la jonction du parapet. Ce sommet devrait être en pente vers le toit et rester en équilibre de pression pour minimiser les pénétrations d'eau de pluie. Un tel procédé est applicable à tous les genres de parapet, qu'il s'agisse de briques, de blocs, de bois ou d'éléments préfabriqués. Il convient d'accorder une attention toute particulière au matériau qui sert à exécuter le pare-vent du parapet. La garniture d'étanchéité à l'air peut être constituée d'une membrane flexible, mais elle doit résister à des pressions aussi élevées que la force combinée du vent, de l'appel d'air et du système de ventilation, sans quoi se produira une rupture qui entraînera un problème majeur d'exfiltration d'air. Il est préférable d'avoir recours à un matériau rigide comme la tôle, et à un liaisonnement convenable, puisque l'isolant sur sa face externe doit rester bien en place. Construction
  • 38. La jonction aux angles Il arrive souvent que deux murs-rideaux forment un angle intérieur ou extérieur. La conception de ce genre de jonction doit tenir compte de tous les aspects déjà abordés. Puisque les exigences varient d'un projet de construction à un autre, les fabricants n'ont pas d'éléments préfabriqués pour ce genre de détail. Par contre, les fabricants de murs-rideaux peuvent fournir les éléments voulus si leur participation est assurée dès l'étape de la planification et de préférence avant la date limite des soumissions. Ce type de jonction exige un écran pare-vent, un isolant et un revêtement extérieur Construction
  • 39. Le pare-vent doit être assez rigide pour permettre à l'angle de supporter les pressions de l'air. Il convient d'avoir recours à l'aluminium comme pare-vent si le mur-rideau est en aluminium. Une tôle d'acier galvanisé peut être utilisée avec de l'aluminium, mais il faut alors tenir compte du potentiel de corrosion des deux métaux. Les coupures de liaison comme les peintures ou les bandes butyliques ont donné de bons résultats dans de nombreux murs-rideaux. Si le revêtement extérieur le long de l'angle du bâtiment doit prendre la forme d'un élément continu sans interruptions aux supports, il faut s'assurer qu'il y a une garniture d'étanchéité à l'air aux extrémités des éléments pare-vent. Construction
  • 40. Dans le cas d'un angle intérieur, les mêmes exigences sont applicables . Toutefois, si les couvre-supports se touchent ou se chevauchent quelque peu, il n'est pas nécessaire d'ajouter une chicane d'écran pare-pluie par- dessus l'isolant. Le pare-vent devrait être rigide et scellé contre les épaulements des supporte verticaux, puis retenu par des éléments appropriés. Le plan final d'exécution exigera parfois l'installation d'un revêtement décoratif à l'intérieur. Cette zone ne doit pas être isolée sans quoi le pare-vent rigide devient également un pare-vapeur installé du mauvais côté de l'isolant, ce qui augmente les risques de condensation. Construction
  • 41. La jonction au niveau du sol Qu'il s'agisse d'un sol en béton, d'un mur de blocs de béton ou d'une dalle de plancher en béton, la jonction entre le mur-rideau et le reste du bâtiment est particulièrement sujette aux pénétrations d'eau de pluie et aux infiltrations d'air. Le type de jonction le plus répandu est illustré à la figure 6. Il suscite toutefois deux problèmes: tout d'abord, une infiltration d'air froid se produit aux extrémités des tubes verticaux, augmentant par le fait même les risques de condensation à la surface des tubes et les risques de bris de vitrages; deuxièmement, les eaux de pluie s'accumulent dans le vide entre le mur-rideau et le plancher, provoquant une détérioration prématurée de la garniture d'étanchéité à l'air à la jonction plancher-support. Construction
  • 42. Compte tenu des exigences relatives à la continuité de l'écran pare- vent celui-ci doit s'étendre de l'épaulement inférieur du support horizontal jusqu'au niveau du sol ou du plancher comme l'indique la . Un produit de scellement peut être utilisé pour obtenir un bord en pente ou servir de déflecteur d'eau, et une petite quantité d'isolant peut empêcher toute formation de condensation du côté chaud de la surface du pare-vent. Un élément de solin devrait alors être installé au-dessus d'un couvre-joint et sous le couronnement-pression, afin que toute eau ruisselant sur le panneau supérieur s'écoule vers l'extérieur du vide d'air. Construction
  • 43. Cette configuration permet à l'air froid qui a pénétré la lame d'air par les trous d'évacuation d'eau dans le parement de brique de s'infiltrer de l'autre côté des jonctions de supports et à l'intérieur des tubes verticaux. Lorsqu'un tel agencement se produit à la partie supérieure d'un bâtiment, l'air contenu dans la pièce aura tendance à s'exfiltrer. Lorsque de l'air chaud et humide s'infiltre dans le vide entre les briques et les blocs de béton, une bonne partie de l'humidité se condense au dos du parement de brique. Il en résulte des efflorescences graves sur le briquetage juste au-dessous de la fenêtre pendant le dégel du printemps, et parfois un décollement ou une fissuration du briquetage. Ce type de jonction doit être conçu de sorte que, peu importe son aspect externe, un élément pare- vent soit mis en place entre l'épaulement du support du mur-rideau et l'élément correspondant du mur en maçonnerie. Il peut s'agir de placoplâtre du côté intérieur du mur de blocs de béton, ou d'un mastic posé à la truelle entre une couche d'isolant et le mur de fond en blocs de béton. Un des éléments doit supporter toute pression ou force du vent susceptible de se produire à cet endroit. Construction
  • 44. Le mastic posé à la truelle possède certaines propriétés de pare-vapeur mais il ne saurait aucunement représenter un pare-vent approprié. Même un trou minuscule dans le mastic permettra à l'air de s'infiltrer entre le mastic et l'isolant. Si l'isolant n'est pas perméable à l'air, la pression de l'air risque de le décoller du mur. Il est également souhaitable de prévoir un alignement de l'isolant mural et de la coupure thermique du support du mur-rideau. Si pour une raison ou une autre, cette exigence ne peut être remplie, la jonction doit prévoir un espace suffisant pour que la couche d'isolant puisse franchir le vide entre l'isolant du mur en maçonnerie et la coupure thermique du mur-rideau. L'isolant doit se trouver directement contre le côté froid de l'élément pare- vent et celui-ci devrait s'opposer aussi à la diffusion de la vapeur. Construction
  • 45. Jonction avec un parement métallique La jonction entre un mur-rideau d'aluminium et un parement d'acier doit tenir compte du potentiel de corrosion des deux métaux. Si la jonction entre le support d'un mur-rideau et un parement d'acier est constituée d'un élément pare-vent en acier, elle ne doit pas se corroder de manière importante. La jonction se trouvant du côté chaud de la coupure thermique, on doit éviter tout contact avec l'humidité. De plus, la jonction est souvent séparée de l'aluminium par un ruban ou un mastic quelconque. Si un élément d'acier galvanisé ou inoxydable sert de jonction entre le parement d'acier et le support d'aluminium du mur-rideau du côté extérieur de la cale, il faut prévoir une protection anticorrosive à la ligne de contact entre les deux métaux. Un ruban, une peinture spéciale ou une garniture de vinyle permet d'éviter le ternissement qui se produit souvent lorsque l'eau de pluie arrose les métaux oxydés de ce type de jonction. Il importe également de choisir une cale appropriée, de préférence en matière plastique, afin d'éviter toute action corrosive de l'aluminium ou autre élément en contact avec cette cale. Résumé Les jonctions qui sont à exécuter "par d'autres" exigent une conception soigneusement élaborée et axée sur tous les principes d'une bonne performance des murs. L'entrepreneur général doit également prévoir les modalités d'exécution des détails élaborés par l'équipe de conception. Les étapes de la construction ont une importance toute particulière pour la bonne tenue des éléments de jonction. Construction
  • 46. La conception d’un mur rideau prévoit le mode et les éléments nécessaires au nettoyage et à l’entretien des façades qui se fait soit par :des nacelles circulant sur des railles fixées au murs rideaux,soit PAR des chariots Construction SYSTEME DE NETOYAGE D’UN MURS RIDEAU
  • 47. Mur RideauMur Rideau Intérieur : Ensembles Sécurit.Intérieur : Ensembles Sécurit. Surface : 15.000 M²Surface : 15.000 M² Maître d’œuvreMaître d’œuvre ADPI (France)ADPI (France) Construction Nouvel Aérogare international d'Alger (Projet en cours)
  • 48. Systèmes :Systèmes : Mur-rideau VEP,Mur-rideau VEP, Revêtement en panneaux compositesRevêtement en panneaux composites Aluminium.Aluminium. Surface : 3.000 M²Surface : 3.000 M² ArchitecteArchitecte BET El Binna - TlemcenBET El Binna - Tlemcen Construction Banque Nationale d'Algérie - Direction Régionale de la wilaya de Tlemcen
  • 49. Mur-rideau Revêtement des façades en panneaux composites Aluminium, Menuiseries Aluminiums. Surface :4.000 M² Architecte MERHOUME (1er prix national de l'architecture, année 1994) Construction GROUPE IMMOBILIER RAVIN DE LA FEMME SAUVAGE - Alger
  • 50. Mur Rideau VEC ( Vitrage extérieur collé ) Menuiseries aluminiums Surface : 5.000 M² Architecte: Kamel SAHRAOUI Construction Institut National supérieur de Musique (INSM) - Alger
  • 51. Mur Rideau VEC ( Vitrage extérieur collé ) Mur Rideau VEP ( Vitrage extérieur parclosé ) Revêtement en panneaux composites Aluminium Verrières. Surface : 40.000 M² Architecte: BET BEREG Maître d’œuvre: SNC Lavalin Construction Nouveau siège Ministère des Finances Ben Aknoun - Alger
  • 52. Mur-rideau VEC, Menuiseries Aluminiums Surface : 6.000 M² Architecte SOPIREF SAHRAOUI Construction URBAL SAHRAOUI : Projet LES CASCADES - El Achour - Alger (Projet en cours)
  • 56. Descriptif du mur rideau du siège de la SONATRACH Le mur rideau est composé d’une structure porteuse en profilé d’aluminium type montants traverse contenant les châssis a élément de remplissage en panneaux d’allège. Le système du projet est du type parclosé. Les profilés extérieurs et intérieurs sont pré laqué, le vitrage est composé de double vitrage comprenant :  Verre réfléchissant trempé, Ep=06mm.  Vide d’aire (intercalaire) Ep=12mm.  Verre simple claire Ep=05mm. L’aspect extérieur est identique pour les parties fixes et ouvrantes.
