Centre universitaire de Bechar
Institut d’architecture
Module : Him 32
Réalisé par :
bouchra
abdelkrim
Allouchi zoubir
Enseignent :
Mr : bousserhane
Année universitaire : 2006 / 2007

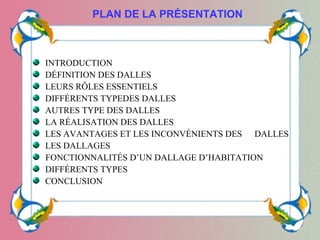

INTRODUCTION
DÉFINITION DES DALLES
LEURS RÔLES ESSENTIELS
DIFFÉRENTS TYPEDES DALLES
AUTRES TYPE DES DALLES
LA RÉALISATION DES DALLES
LES AVANTAGES ET LES INCONVÉNIENTS DES     DALLES
LES DALLAGES
FONCTIONNALITÉS D’UN DALLAGE D’HABITATION
DIFFÉRENTS TYPES
CONCLUSION
PLAN DE LA PRÉSENTATION

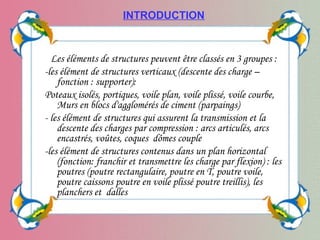

Les éléments de structures peuvent être classés en 3 groupes :
-les élément de structures verticaux (descente des charge –
fonction : supporter):
Poteaux isolés, portiques, voile plan, voile plissé, voile courbe,
Murs en blocs d'agglomérés de ciment (parpaings)
- les élément de structures qui assurent la transmission et la
descente des charges par compression : arcs articulés, arcs
encastrés, voûtes, coques dômes couple
-les élément de structures contenus dans un plan horizontal
(fonction: franchir et transmettre les charge par flexion) : les
poutres (poutre rectangulaire, poutre en T, poutre voile,
poutre caissons poutre en voile plissé poutre treillis), les
planchers et dalles
INTRODUCTION

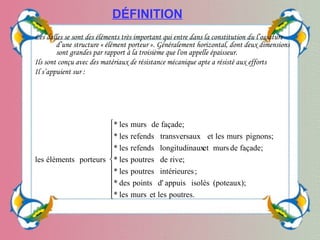

Les dalles se sont des éléments très important qui entre dans la constitution du l’ossature
d’une structure « élément porteur ». Généralement horizontal, dont deux dimensions
sont grandes par rapport à la troisième que l'on appelle épaisseur.
Ils sont conçu avec des matériaux de résistance mécanique apte a résisté aux efforts
Il s’appuient sur :
DÉFINITION











poutres.lesetmursles*
(poteaux);isolésappuisd'pointsdes*
;intérieurespoutresles*
rive;depoutresles*
façade;demursetlongitudinauxrefendsles*
pignons;murslesettransversauxrefendsles*
façade;demursles*
porteursélémentsles
Les dalles jouent le rôle  :
• De plate-forme porteuse pour l’étage considéré.
• De toit pour l’étage sous-jacent.
• D’ écran permettant le confort de l’habitant.
• D’élément de stabilité
Les principales exigences constructives posées aux dalles sont la
capacité portante, la rigidité, la capacité de répartition transversale
de charges concentrées et la transmission de charges horizontales
par l’effet diaphragme. En fonction de l’utilisation, des exigences
supplémentaires en matière d’isolation thermique et acoustique, de
résistance au feu, etc. peuvent être demandées
2) LEURS RÔLES ESSENTIELS :

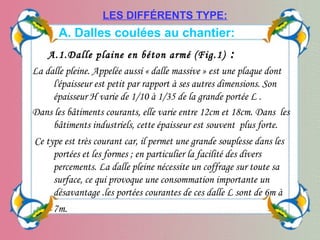

      A. Dalles coulées au chantier:
    A.1.Dalle plaine en béton armé (Fig.1) :
La dalle pleine. Appelée aussi « dalle massive » est une plaque dont
l'épaisseur est petit par rapport à ses autres dimensions. Son
épaisseur H varie de 1/10 à 1/35 de la grande portée L .
Dans les bâtiments courants, elle varie entre 12cm et 18cm. Dans les
bâtiments industriels, cette épaisseur est souvent plus forte.
Ce type est très courant car, il permet une grande souplesse dans les
portées et les formes ; en particulier la facilité des divers
percements. La dalle pleine nécessite un coffrage sur toute sa
surface, ce qui provoque une consommation importante un
désavantage .les portées courantes de ces dalle L sont de 6m à
7m.
LES DIFFÉRENTS TYPE:

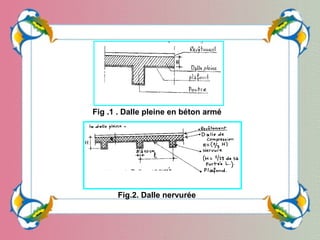

Fig .1 . Dalle pleine en béton armé
Fig.2. Dalle nervurée

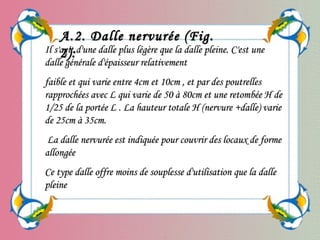

Il s'agit d'une dalle plus légère que la dalle pleine. C'est uneIl s'agit d'une dalle plus légère que la dalle pleine. C'est une
dalle générale d'épaisseur relativementdalle générale d'épaisseur relativement
faible et qui varie entre 4cm et 10cm , et par des poutrellesfaible et qui varie entre 4cm et 10cm , et par des poutrelles
rapprochées avec L qui varie de 50 à 80cm et une retombée H derapprochées avec L qui varie de 50 à 80cm et une retombée H de
1/25 de la portée L . La hauteur totale H (nervure +dalle) varie1/25 de la portée L . La hauteur totale H (nervure +dalle) varie
de 25cm à 35cm.de 25cm à 35cm.
La dalle nervurée est indiquée pour couvrir des locaux de formeLa dalle nervurée est indiquée pour couvrir des locaux de forme
allongéeallongée
Ce type dalle offre moins de souplesse d'utilisation que la dalleCe type dalle offre moins de souplesse d'utilisation que la dalle
pleinepleine
A.2. Dalle nervurée (Fig.A.2. Dalle nervurée (Fig.
2):2):

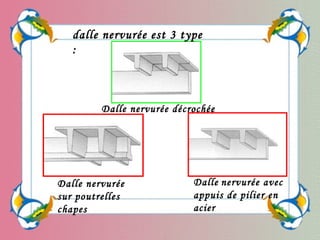

Dalle nervurée décrochée
Dalle nervurée
sur poutrelles
chapes
Dalle nervurée avec
appuis de pilier en
acier
dalle nervurée est 3 type
:
C'est une dalle à nervures, dont les nervures sont dans les deuxC'est une dalle à nervures, dont les nervures sont dans les deux
sens et se croisent. Elle est indiquée pour couvrir des locaux dsens et se croisent. Elle est indiquée pour couvrir des locaux d
forme carrée ou presque carrée.forme carrée ou presque carrée.
A.3. Dalle à caisson (Fig.3) :A.3. Dalle à caisson (Fig.3) :
Fig .3. Dalle à caisson

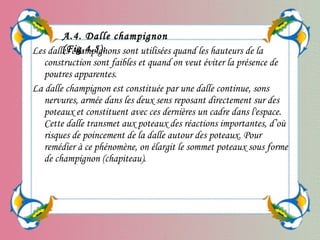

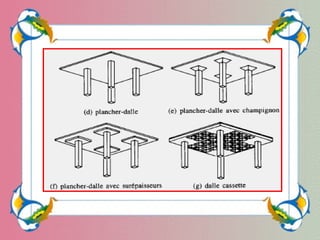

Les dalles champignons sont utilisées quand les hauteurs de la
construction sont faibles et quand on veut éviter la présence de
poutres apparentes.
La dalle champignon est constituée par une dalle continue, sons
nervures, armée dans les deux sens reposant directement sur des
poteaux et constituent avec ces dernières un cadre dans l'espace.
Cette dalle transmet aux poteaux des réactions importantes, d’où
risques de poincement de la dalle autour des poteaux. Pour
remédier à ce phénomène, on élargit le sommet poteaux sous forme
de champignon (chapiteau).
A.4. Dalle champignon
(Fig.4.5):
Fig.5. Dalle champignon
Elles sont composées par deux éléments,
généralement préfabriqués en usine ou sur
chantier :
 le système porteur, constitué par des poutrelles
en béton armé.
 le remplissage, constitué par des corps creux ou
hourdis :
Le bétonnage sur chantier de la dalle de compression
est le point commun entre les dalles semi
préfabriquées.

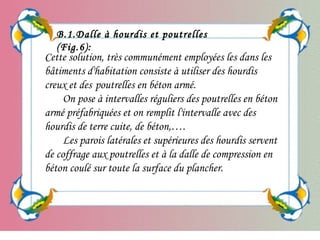

B.Dalle semi préfabriquées :
Cette solution, très communément employées les dans les
bâtiments d'habitation consiste à utiliser des hourdis
creux et des poutrelles en béton armé.
On pose à intervalles réguliers des poutrelles en béton
armé préfabriquées et on remplit l'intervalle avec des
hourdis de terre cuite, de béton,….
Les parois latérales et supérieures des hourdis servent
de coffrage aux poutrelles et à la dalle de compression en
béton coulé sur toute la surface du plancher.
B.1.Dalle à hourdis et poutrelles
(Fig.6):

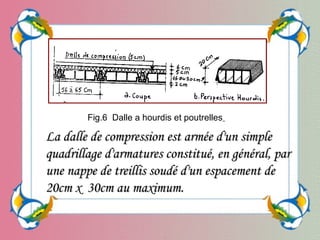

Fig.6 Dalle a hourdis et poutrelles
La dalle de compression est armée d'un simpleLa dalle de compression est armée d'un simple
quadrillage d'armatures constitué, en général, parquadrillage d'armatures constitué, en général, par
une nappe de treillis soudé d'un espacement deune nappe de treillis soudé d'un espacement de
20cm x 30cm au maximum.20cm x 30cm au maximum.

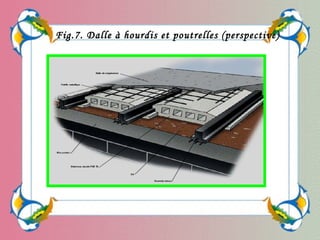

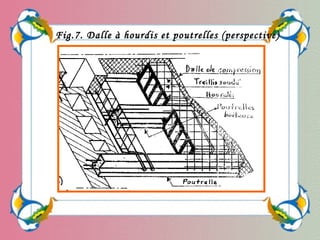

Fig.7. Dalle à hourdis et poutrelles (perspective)
Fig.7. Dalle à hourdis et poutrelles (perspective)

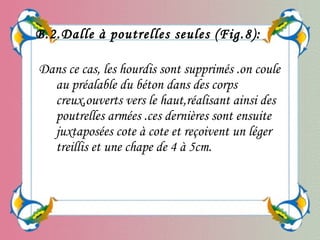

Dans ce cas, les hourdis sont supprimés .on coule
au préalable du béton dans des corps
creux,ouverts vers le haut,réalisant ainsi des
poutrelles armées .ces dernières sont ensuite
juxtaposées cote à cote et reçoivent un léger
treillis et une chape de 4 à 5cm.
B.2.Dalle à poutrelles seules (Fig.8):

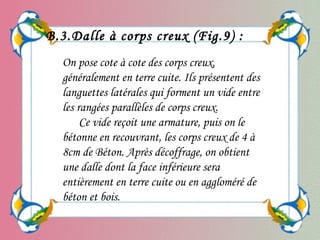

On pose cote à cote des corps creux,
généralement en terre cuite. Ils présentent des
languettes latérales qui forment un vide entre
les rangées parallèles de corps creux.
Ce vide reçoit une armature, puis on le
bétonne en recouvrant, les corps creux de 4 à
8cm de Béton. Après décoffrage, on obtient
une dalle dont la face inférieure sera
entièrement en terre cuite ou en aggloméré de
béton et bois.
B.3.Dalle à corps creux (Fig.9) :

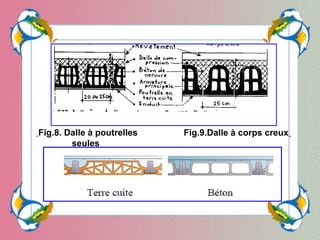

Fig.8. Dalle à poutrelles
seules
Fig.9.Dalle à corps creux

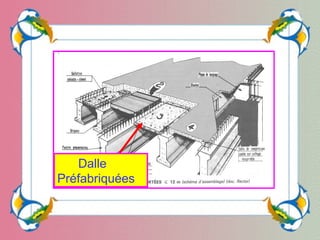

Dalle
Préfabriquées

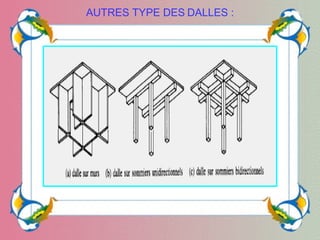

AUTRES TYPE DES DALLES :
Les dalles

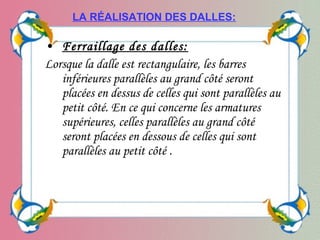

• Ferraillage des dalles:
Lorsque la dalle est rectangulaire, les barres
inférieures parallèles au grand côté seront
placées en dessus de celles qui sont parallèles au
petit côté. En ce qui concerne les armatures
supérieures, celles parallèles au grand côté
seront placées en dessous de celles qui sont
parallèles au petit côté .
LA RÉALISATION DES DALLES:

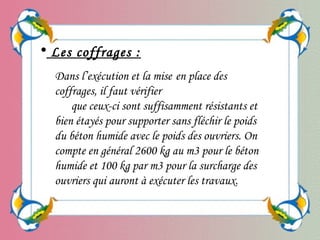

Dans l’exécution et la mise en place des
coffrages, il faut vérifier
que ceux-ci sont suffisamment résistants et
bien étayés pour supporter sans fléchir le poids
du béton humide avec le poids des ouvriers. On
compte en général 2600 kg au m3 pour le béton
humide et 100 kg par m3 pour la surcharge des
ouvriers qui auront à exécuter les travaux.
• Les coffrages :

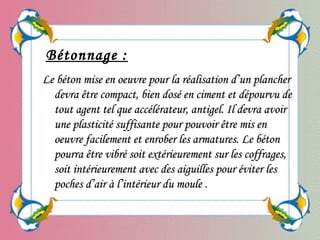

Bétonnage :
Le béton mise en oeuvre pour la réalisation d’un plancherLe béton mise en oeuvre pour la réalisation d’un plancher
devra être compact, bien dosé en ciment et dépourvu dedevra être compact, bien dosé en ciment et dépourvu de
tout agent tel que accélérateur, antigel. Il devra avoirtout agent tel que accélérateur, antigel. Il devra avoir
une plasticité suffisante pour pouvoir être mis enune plasticité suffisante pour pouvoir être mis en
oeuvre facilement et enrober les armatures. Le bétonoeuvre facilement et enrober les armatures. Le béton
pourra être vibré soit extérieurement sur les coffrages,pourra être vibré soit extérieurement sur les coffrages,
soit intérieurement avec des aiguilles pour éviter lessoit intérieurement avec des aiguilles pour éviter les
poches d’air à l’intérieur du moulepoches d’air à l’intérieur du moule ..
• Le décoffrage :Le décoffrage :
Le décoffrage varie en fonction desLe décoffrage varie en fonction des
ciments employés et de la températureciments employés et de la température
ambiante. Très souvent, il est possibleambiante. Très souvent, il est possible
de décoffrer après trois, quatre jours àde décoffrer après trois, quatre jours à
condition d’observer certainescondition d’observer certaines
précautionsprécautions

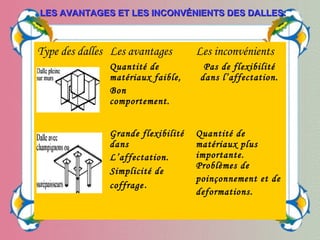

LES AVANTAGES ET LES INCONVÉNIENTS DES DALLES:LES AVANTAGES ET LES INCONVÉNIENTS DES DALLES:

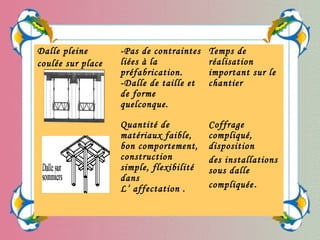

Type des dalles Les avantages Les inconvénients
Quantité de
matériaux faible,
Bon
comportement.
Pas de flexibilité
dans l’affectation.
Grande flexibilité
dans
L’affectation.
Simplicité de
coffrage.
Quantité de
matériaux plus
importante.
Problèmes de
poinçonnement et de
deformations.
Dalle pleine
coulée sur place
-Pas de contraintes
liées à la
préfabrication.
-Dalle de taille et
de forme
quelconque.
Temps de
réalisation
important sur le
chantier
Quantité de
matériaux faible,
bon comportement,
construction
simple, flexibilité
dans
L’ affectation .
Coffrage
compliqué,
disposition
des installations
sous dalle
compliquée.

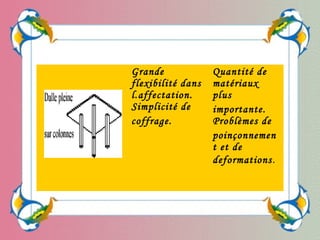

Grande
flexibilité dans
l.affectation.
Simplicité de
coffrage.
Quantité de
matériaux
plus
importante.
Problèmes de
poinçonnemen
t et de
deformations.

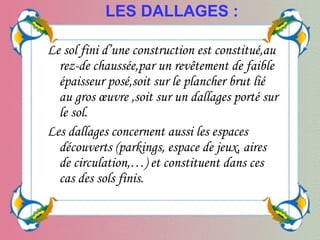

Le sol fini d’une construction est constitué,au
rez-de chaussée,par un revêtement de faible
épaisseur posé,soit sur le plancher brut lié
au gros œuvre ,soit sur un dallages porté sur
le sol.
Les dallages concernent aussi les espaces
découverts (parkings, espace de jeux, aires
de circulation,…) et constituent dans ces
cas des sols finis.
LES DALLAGES :

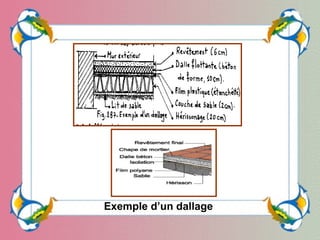

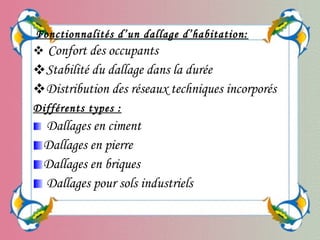

Exemple d’un dallage
 Confort des occupants
Stabilité du dallage dans la durée
Distribution des réseaux techniques incorporés
Différents types :
Dallages en ciment
Dallages en pierre
Dallages en briques
 Dallages pour sols industriels
Fonctionnalités d’un dallage d’habitation:

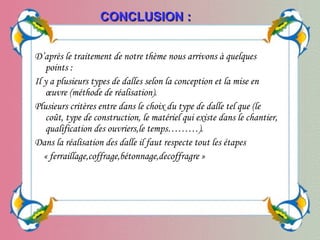

D’après le traitement de notre thème nous arrivons à quelques
points :
Il y a plusieurs types de dalles selon la conception et la mise en
œuvre (méthode de réalisation).
Plusieurs critères entre dans le choix du type de dalle tel que (le
coût, type de construction, le matériel qui existe dans le chantier,
qualification des ouvriers,le temps………).
Dans la réalisation des dalle il faut respecte tout les étapes
« ferraillage,coffrage,bétonnage,decoffragre »
CONCLUSIONCONCLUSION ::
Les dalles

Contenu connexe

Tendances

Béton armé 03
Béton armé 03Béton armé 03
Béton armé 03
Sami Sahli

Planchers en béton
Planchers en bétonPlanchers en béton
Planchers en béton
Quang Huy Nguyen

exemple-de-descente-de-charges
exemple-de-descente-de-chargesexemple-de-descente-de-charges
exemple-de-descente-de-charges
rabahrabah

Fondation..
Fondation..Fondation..
Fondation..
OUSSAMA EL-hdiri

Fondation superficielle
Fondation superficielleFondation superficielle
Fondation superficielle
Ilyas Driouche

Cour voiles
Cour voilesCour voiles
Cour voiles
Sami Sahli

Structure métallique
Structure métallique Structure métallique
Structure métallique
Sami Sahli

Les dalles
Les dallesLes dalles
Les dalles
Sami Sahli

Murs de soutenements
Murs de soutenementsMurs de soutenements
Murs de soutenements
Sami Sahli

Tableaux permanentes-et-surcharges
Tableaux permanentes-et-surchargesTableaux permanentes-et-surcharges
Tableaux permanentes-et-surcharges
MohamedKHORCHANI3

Calcul des voiles en BA selon l’EC2
Calcul des voiles en BA selon l’EC2Calcul des voiles en BA selon l’EC2
Calcul des voiles en BA selon l’EC2
Quang Huy Nguyen

3 descente de_charge_2d_ensam_2007_compresse
3 descente de_charge_2d_ensam_2007_compresse3 descente de_charge_2d_ensam_2007_compresse
3 descente de_charge_2d_ensam_2007_compresse
Fessal Kpeky

Construction mixte
Construction mixteConstruction mixte
Construction mixte
MawloudFellahi


Tendances (20)

Béton armé 03
Béton armé 03Béton armé 03
Béton armé 03

Joints
JointsJoints
Joints

Planchers en béton
Planchers en bétonPlanchers en béton
Planchers en béton

Planchers 01
Planchers 01Planchers 01
Planchers 01

Expose
ExposeExpose
Expose

exemple-de-descente-de-charges
exemple-de-descente-de-chargesexemple-de-descente-de-charges
exemple-de-descente-de-charges

Béton 01
Béton 01Béton 01
Béton 01

Planchers 05
Planchers 05Planchers 05
Planchers 05

Planchers 07
Planchers 07Planchers 07
Planchers 07

Fondation..
Fondation..Fondation..
Fondation..

Fondation superficielle
Fondation superficielleFondation superficielle
Fondation superficielle

Cour voiles
Cour voilesCour voiles
Cour voiles

Structure métallique
Structure métallique Structure métallique
Structure métallique

Les dalles
Les dallesLes dalles
Les dalles

Murs de soutenements
Murs de soutenementsMurs de soutenements
Murs de soutenements

Tableaux permanentes-et-surcharges
Tableaux permanentes-et-surchargesTableaux permanentes-et-surcharges
Tableaux permanentes-et-surcharges

Calcul des voiles en BA selon l’EC2
Calcul des voiles en BA selon l’EC2Calcul des voiles en BA selon l’EC2
Calcul des voiles en BA selon l’EC2

Structure metalique
Structure metaliqueStructure metalique
Structure metalique

3 descente de_charge_2d_ensam_2007_compresse
3 descente de_charge_2d_ensam_2007_compresse3 descente de_charge_2d_ensam_2007_compresse
3 descente de_charge_2d_ensam_2007_compresse

Construction mixte
Construction mixteConstruction mixte
Construction mixte


Similaire à Les dalles

éléments structuraux de batiment part 01.pdf
éléments structuraux de batiment part 01.pdféléments structuraux de batiment part 01.pdf
éléments structuraux de batiment part 01.pdf
AbdouCh13

281546683-Cours-Sur-Les-Planchers.ppppptx
281546683-Cours-Sur-Les-Planchers.ppppptx281546683-Cours-Sur-Les-Planchers.ppppptx
281546683-Cours-Sur-Les-Planchers.ppppptx
HouSsam85

Planchers et parois de séparation
Planchers et parois de séparationPlanchers et parois de séparation
Planchers et parois de séparation
Sami Sahli

chapitre1-planchers.pdf
chapitre1-planchers.pdfchapitre1-planchers.pdf
chapitre1-planchers.pdf
Taibi BOUKALMOUNE

chapitre1-planchers (7).pdf
chapitre1-planchers (7).pdfchapitre1-planchers (7).pdf
chapitre1-planchers (7).pdf
tewngom1

Fondations & structure en pierre
Fondations & structure en pierreFondations & structure en pierre
Fondations & structure en pierre
dalia yaici

Exposé Construction.ppt
Exposé Construction.pptExposé Construction.ppt
Exposé Construction.ppt
MohamedAmineLemdani1

les gros ouevres
les gros ouevresles gros ouevres
les gros ouevres
ZaafraneOmar1

Béton armé 02
Béton armé 02Béton armé 02
Béton armé 02
Sami Sahli

Aciers, développement durable
Aciers, développement durableAciers, développement durable
Aciers, développement durable
Sami Sahli

Pour construire un pont
Pour construire un pontPour construire un pont
Pour construire un pont
ESSID oussama

Armatures fondations-superficielles
Armatures fondations-superficiellesArmatures fondations-superficielles
Armatures fondations-superficielles
Aissa Ouai

LES_ELEMENTS_DELA_STRUCTURE d'une charpente .pdf
LES_ELEMENTS_DELA_STRUCTURE d'une charpente .pdfLES_ELEMENTS_DELA_STRUCTURE d'une charpente .pdf
LES_ELEMENTS_DELA_STRUCTURE d'une charpente .pdf
elghaouatimane

Réparation et renforcement des fondations fin-1 (1).pptx
Réparation et renforcement des fondations fin-1 (1).pptxRéparation et renforcement des fondations fin-1 (1).pptx
Réparation et renforcement des fondations fin-1 (1).pptx
arijnininounou91

charpente-mttalique-160219140446.pptx
charpente-mttalique-160219140446.pptxcharpente-mttalique-160219140446.pptx
charpente-mttalique-160219140446.pptx
HichamSaidBoukhalkha

ilide.info-criteres-de-choix-et-methodes-de-calcul-des-tabliers-de-ponts-pr_e...
ilide.info-criteres-de-choix-et-methodes-de-calcul-des-tabliers-de-ponts-pr_e...ilide.info-criteres-de-choix-et-methodes-de-calcul-des-tabliers-de-ponts-pr_e...
ilide.info-criteres-de-choix-et-methodes-de-calcul-des-tabliers-de-ponts-pr_e...
ObiDjokam


Similaire à Les dalles (20)

éléments structuraux de batiment part 01.pdf
éléments structuraux de batiment part 01.pdféléments structuraux de batiment part 01.pdf
éléments structuraux de batiment part 01.pdf

281546683-Cours-Sur-Les-Planchers.ppppptx
281546683-Cours-Sur-Les-Planchers.ppppptx281546683-Cours-Sur-Les-Planchers.ppppptx
281546683-Cours-Sur-Les-Planchers.ppppptx

Planchers et parois de séparation
Planchers et parois de séparationPlanchers et parois de séparation
Planchers et parois de séparation

chapitre1-planchers.pdf
chapitre1-planchers.pdfchapitre1-planchers.pdf
chapitre1-planchers.pdf

chapitre1-planchers (7).pdf
chapitre1-planchers (7).pdfchapitre1-planchers (7).pdf
chapitre1-planchers (7).pdf

Fondations & structure en pierre
Fondations & structure en pierreFondations & structure en pierre
Fondations & structure en pierre

Exposé Construction.ppt
Exposé Construction.pptExposé Construction.ppt
Exposé Construction.ppt

Fondations
FondationsFondations
Fondations

Fondations 01
Fondations 01Fondations 01
Fondations 01

les gros ouevres
les gros ouevresles gros ouevres
les gros ouevres

Béton armé 02
Béton armé 02Béton armé 02
Béton armé 02

Aciers, développement durable
Aciers, développement durableAciers, développement durable
Aciers, développement durable

Pour construire un pont
Pour construire un pontPour construire un pont
Pour construire un pont

Brique 02
Brique 02Brique 02
Brique 02

Armatures fondations-superficielles
Armatures fondations-superficiellesArmatures fondations-superficielles
Armatures fondations-superficielles

LES_ELEMENTS_DELA_STRUCTURE d'une charpente .pdf
LES_ELEMENTS_DELA_STRUCTURE d'une charpente .pdfLES_ELEMENTS_DELA_STRUCTURE d'une charpente .pdf
LES_ELEMENTS_DELA_STRUCTURE d'une charpente .pdf

Réparation et renforcement des fondations fin-1 (1).pptx
Réparation et renforcement des fondations fin-1 (1).pptxRéparation et renforcement des fondations fin-1 (1).pptx
Réparation et renforcement des fondations fin-1 (1).pptx

charpente-mttalique-160219140446.pptx
charpente-mttalique-160219140446.pptxcharpente-mttalique-160219140446.pptx
charpente-mttalique-160219140446.pptx

Platforme
PlatformePlatforme
Platforme

ilide.info-criteres-de-choix-et-methodes-de-calcul-des-tabliers-de-ponts-pr_e...
ilide.info-criteres-de-choix-et-methodes-de-calcul-des-tabliers-de-ponts-pr_e...ilide.info-criteres-de-choix-et-methodes-de-calcul-des-tabliers-de-ponts-pr_e...
ilide.info-criteres-de-choix-et-methodes-de-calcul-des-tabliers-de-ponts-pr_e...


Plus de Sami Sahli

AL HAMRA HCA
AL HAMRA HCAAL HAMRA HCA
AL HAMRA HCA
Sami Sahli

Toyo ito
Toyo itoToyo ito
Toyo ito
Sami Sahli

Mur rideau
Mur rideau Mur rideau
Mur rideau
Sami Sahli

Oscar niemeyer
Oscar niemeyerOscar niemeyer
Oscar niemeyer
Sami Sahli

Satiago Calatrava
Satiago CalatravaSatiago Calatrava
Satiago Calatrava
Sami Sahli

Zaha hadid
Zaha hadidZaha hadid
Zaha hadid
Sami Sahli

Ecole primaire
Ecole primaire Ecole primaire
Ecole primaire
Sami Sahli

Frank loyd Wright
Frank loyd WrightFrank loyd Wright
Frank loyd Wright
Sami Sahli

Cours alea sismique
Cours alea sismiqueCours alea sismique
Cours alea sismique
Sami Sahli

Acier infrastructure
Acier infrastructureAcier infrastructure
Acier infrastructure
Sami Sahli

la Maison mozabite
la Maison mozabitela Maison mozabite
la Maison mozabite
Sami Sahli

Otto wagner
Otto wagnerOtto wagner
Otto wagner
Sami Sahli

Hamma les annasser. au 01
Hamma   les annasser. au 01Hamma   les annasser. au 01
Hamma les annasser. au 01
Sami Sahli

Présentation de projet urbain
Présentation de projet urbainPrésentation de projet urbain
Présentation de projet urbain
Sami Sahli

L’habitat intermédiaire
L’habitat   intermédiaire L’habitat   intermédiaire
L’habitat intermédiaire
Sami Sahli

Généralité sur les sols
Généralité sur les solsGénéralité sur les sols
Généralité sur les sols
Sami Sahli

Cours fondations
Cours fondationsCours fondations
Cours fondations
Sami Sahli

Cour 04-le-new-urbanisme
Cour 04-le-new-urbanismeCour 04-le-new-urbanisme
Cour 04-le-new-urbanisme
Sami Sahli

Boufarik
BoufarikBoufarik
Boufarik
Sami Sahli

Analyse d'un hôtel
Analyse d'un hôtel Analyse d'un hôtel
Analyse d'un hôtel
Sami Sahli


Plus de Sami Sahli (20)

AL HAMRA HCA
AL HAMRA HCAAL HAMRA HCA
AL HAMRA HCA

Toyo ito
Toyo itoToyo ito
Toyo ito

Mur rideau
Mur rideau Mur rideau
Mur rideau

Oscar niemeyer
Oscar niemeyerOscar niemeyer
Oscar niemeyer

Satiago Calatrava
Satiago CalatravaSatiago Calatrava
Satiago Calatrava

Zaha hadid
Zaha hadidZaha hadid
Zaha hadid

Ecole primaire
Ecole primaire Ecole primaire
Ecole primaire

Frank loyd Wright
Frank loyd WrightFrank loyd Wright
Frank loyd Wright

Cours alea sismique
Cours alea sismiqueCours alea sismique
Cours alea sismique

Acier infrastructure
Acier infrastructureAcier infrastructure
Acier infrastructure

la Maison mozabite
la Maison mozabitela Maison mozabite
la Maison mozabite

Otto wagner
Otto wagnerOtto wagner
Otto wagner

Hamma les annasser. au 01
Hamma   les annasser. au 01Hamma   les annasser. au 01
Hamma les annasser. au 01

Présentation de projet urbain
Présentation de projet urbainPrésentation de projet urbain
Présentation de projet urbain

L’habitat intermédiaire
L’habitat   intermédiaire L’habitat   intermédiaire
L’habitat intermédiaire

Généralité sur les sols
Généralité sur les solsGénéralité sur les sols
Généralité sur les sols

Cours fondations
Cours fondationsCours fondations
Cours fondations

Cour 04-le-new-urbanisme
Cour 04-le-new-urbanismeCour 04-le-new-urbanisme
Cour 04-le-new-urbanisme

Boufarik
BoufarikBoufarik
Boufarik

Analyse d'un hôtel
Analyse d'un hôtel Analyse d'un hôtel
Analyse d'un hôtel


Dernier

Webinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdfWebinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdf
Institut de l'Elevage - Idele

Note agro-climatique et prairies n°5 - Juillet 2024
Note agro-climatique et prairies n°5 - Juillet 2024Note agro-climatique et prairies n°5 - Juillet 2024
Note agro-climatique et prairies n°5 - Juillet 2024
idelewebmestre

cours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdfcours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdf
afigloria194

Webinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdfWebinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdf
Institut de l'Elevage - Idele

Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
manalishivani8

Webinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdfWebinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdf
Institut de l'Elevage - Idele


Dernier (6)

Webinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdfWebinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdf

Note agro-climatique et prairies n°5 - Juillet 2024
Note agro-climatique et prairies n°5 - Juillet 2024Note agro-climatique et prairies n°5 - Juillet 2024
Note agro-climatique et prairies n°5 - Juillet 2024

cours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdfcours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdf

Webinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdfWebinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdf

Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...

Webinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdfWebinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdf


Les dalles

  • 1. Centre universitaire de Bechar Institut d’architecture Module : Him 32 Réalisé par : bouchra abdelkrim Allouchi zoubir Enseignent : Mr : bousserhane Année universitaire : 2006 / 2007
  • 2. INTRODUCTION DÉFINITION DES DALLES LEURS RÔLES ESSENTIELS  DIFFÉRENTS TYPEDES DALLES AUTRES TYPE DES DALLES LA RÉALISATION DES DALLES LES AVANTAGES ET LES INCONVÉNIENTS DES     DALLES LES DALLAGES FONCTIONNALITÉS D’UN DALLAGE D’HABITATION DIFFÉRENTS TYPES CONCLUSION PLAN DE LA PRÉSENTATION
  • 3. Les éléments de structures peuvent être classés en 3 groupes : -les élément de structures verticaux (descente des charge – fonction : supporter): Poteaux isolés, portiques, voile plan, voile plissé, voile courbe, Murs en blocs d'agglomérés de ciment (parpaings) - les élément de structures qui assurent la transmission et la descente des charges par compression : arcs articulés, arcs encastrés, voûtes, coques dômes couple -les élément de structures contenus dans un plan horizontal (fonction: franchir et transmettre les charge par flexion) : les poutres (poutre rectangulaire, poutre en T, poutre voile, poutre caissons poutre en voile plissé poutre treillis), les planchers et dalles INTRODUCTION
  • 4. Les dalles se sont des éléments très important qui entre dans la constitution du l’ossature d’une structure « élément porteur ». Généralement horizontal, dont deux dimensions sont grandes par rapport à la troisième que l'on appelle épaisseur. Ils sont conçu avec des matériaux de résistance mécanique apte a résisté aux efforts Il s’appuient sur : DÉFINITION            poutres.lesetmursles* (poteaux);isolésappuisd'pointsdes* ;intérieurespoutresles* rive;depoutresles* façade;demursetlongitudinauxrefendsles* pignons;murslesettransversauxrefendsles* façade;demursles* porteursélémentsles
  • 5. Les dalles jouent le rôle  : • De plate-forme porteuse pour l’étage considéré. • De toit pour l’étage sous-jacent. • D’ écran permettant le confort de l’habitant. • D’élément de stabilité  Les principales exigences constructives posées aux dalles sont la capacité portante, la rigidité, la capacité de répartition transversale de charges concentrées et la transmission de charges horizontales par l’effet diaphragme. En fonction de l’utilisation, des exigences supplémentaires en matière d’isolation thermique et acoustique, de résistance au feu, etc. peuvent être demandées 2) LEURS RÔLES ESSENTIELS :
  • 6.       A. Dalles coulées au chantier:     A.1.Dalle plaine en béton armé (Fig.1) : La dalle pleine. Appelée aussi « dalle massive » est une plaque dont l'épaisseur est petit par rapport à ses autres dimensions. Son épaisseur H varie de 1/10 à 1/35 de la grande portée L . Dans les bâtiments courants, elle varie entre 12cm et 18cm. Dans les bâtiments industriels, cette épaisseur est souvent plus forte. Ce type est très courant car, il permet une grande souplesse dans les portées et les formes ; en particulier la facilité des divers percements. La dalle pleine nécessite un coffrage sur toute sa surface, ce qui provoque une consommation importante un désavantage .les portées courantes de ces dalle L sont de 6m à 7m. LES DIFFÉRENTS TYPE:
  • 8. Il s'agit d'une dalle plus légère que la dalle pleine. C'est uneIl s'agit d'une dalle plus légère que la dalle pleine. C'est une dalle générale d'épaisseur relativementdalle générale d'épaisseur relativement faible et qui varie entre 4cm et 10cm , et par des poutrellesfaible et qui varie entre 4cm et 10cm , et par des poutrelles rapprochées avec L qui varie de 50 à 80cm et une retombée H derapprochées avec L qui varie de 50 à 80cm et une retombée H de 1/25 de la portée L . La hauteur totale H (nervure +dalle) varie1/25 de la portée L . La hauteur totale H (nervure +dalle) varie de 25cm à 35cm.de 25cm à 35cm. La dalle nervurée est indiquée pour couvrir des locaux de formeLa dalle nervurée est indiquée pour couvrir des locaux de forme allongéeallongée Ce type dalle offre moins de souplesse d'utilisation que la dalleCe type dalle offre moins de souplesse d'utilisation que la dalle pleinepleine A.2. Dalle nervurée (Fig.A.2. Dalle nervurée (Fig. 2):2):
  • 9.    Dalle nervurée décrochée Dalle nervurée sur poutrelles chapes Dalle nervurée avec appuis de pilier en acier dalle nervurée est 3 type :
  • 10. C'est une dalle à nervures, dont les nervures sont dans les deuxC'est une dalle à nervures, dont les nervures sont dans les deux sens et se croisent. Elle est indiquée pour couvrir des locaux dsens et se croisent. Elle est indiquée pour couvrir des locaux d forme carrée ou presque carrée.forme carrée ou presque carrée. A.3. Dalle à caisson (Fig.3) :A.3. Dalle à caisson (Fig.3) : Fig .3. Dalle à caisson
  • 11. Les dalles champignons sont utilisées quand les hauteurs de la construction sont faibles et quand on veut éviter la présence de poutres apparentes. La dalle champignon est constituée par une dalle continue, sons nervures, armée dans les deux sens reposant directement sur des poteaux et constituent avec ces dernières un cadre dans l'espace. Cette dalle transmet aux poteaux des réactions importantes, d’où risques de poincement de la dalle autour des poteaux. Pour remédier à ce phénomène, on élargit le sommet poteaux sous forme de champignon (chapiteau). A.4. Dalle champignon (Fig.4.5):
  • 13. Elles sont composées par deux éléments, généralement préfabriqués en usine ou sur chantier :  le système porteur, constitué par des poutrelles en béton armé.  le remplissage, constitué par des corps creux ou hourdis : Le bétonnage sur chantier de la dalle de compression est le point commun entre les dalles semi préfabriquées. B.Dalle semi préfabriquées :
  • 14. Cette solution, très communément employées les dans les bâtiments d'habitation consiste à utiliser des hourdis creux et des poutrelles en béton armé. On pose à intervalles réguliers des poutrelles en béton armé préfabriquées et on remplit l'intervalle avec des hourdis de terre cuite, de béton,…. Les parois latérales et supérieures des hourdis servent de coffrage aux poutrelles et à la dalle de compression en béton coulé sur toute la surface du plancher. B.1.Dalle à hourdis et poutrelles (Fig.6):
  • 15. Fig.6 Dalle a hourdis et poutrelles La dalle de compression est armée d'un simpleLa dalle de compression est armée d'un simple quadrillage d'armatures constitué, en général, parquadrillage d'armatures constitué, en général, par une nappe de treillis soudé d'un espacement deune nappe de treillis soudé d'un espacement de 20cm x 30cm au maximum.20cm x 30cm au maximum.
  • 16. Fig.7. Dalle à hourdis et poutrelles (perspective)
  • 17. Fig.7. Dalle à hourdis et poutrelles (perspective)
  • 18. Dans ce cas, les hourdis sont supprimés .on coule au préalable du béton dans des corps creux,ouverts vers le haut,réalisant ainsi des poutrelles armées .ces dernières sont ensuite juxtaposées cote à cote et reçoivent un léger treillis et une chape de 4 à 5cm. B.2.Dalle à poutrelles seules (Fig.8):
  • 19. On pose cote à cote des corps creux, généralement en terre cuite. Ils présentent des languettes latérales qui forment un vide entre les rangées parallèles de corps creux. Ce vide reçoit une armature, puis on le bétonne en recouvrant, les corps creux de 4 à 8cm de Béton. Après décoffrage, on obtient une dalle dont la face inférieure sera entièrement en terre cuite ou en aggloméré de béton et bois. B.3.Dalle à corps creux (Fig.9) :
  • 20. Fig.8. Dalle à poutrelles seules Fig.9.Dalle à corps creux
  • 22. AUTRES TYPE DES DALLES :
  • 24. • Ferraillage des dalles: Lorsque la dalle est rectangulaire, les barres inférieures parallèles au grand côté seront placées en dessus de celles qui sont parallèles au petit côté. En ce qui concerne les armatures supérieures, celles parallèles au grand côté seront placées en dessous de celles qui sont parallèles au petit côté . LA RÉALISATION DES DALLES:
  • 25. Dans l’exécution et la mise en place des coffrages, il faut vérifier que ceux-ci sont suffisamment résistants et bien étayés pour supporter sans fléchir le poids du béton humide avec le poids des ouvriers. On compte en général 2600 kg au m3 pour le béton humide et 100 kg par m3 pour la surcharge des ouvriers qui auront à exécuter les travaux. • Les coffrages :
  • 26. Bétonnage : Le béton mise en oeuvre pour la réalisation d’un plancherLe béton mise en oeuvre pour la réalisation d’un plancher devra être compact, bien dosé en ciment et dépourvu dedevra être compact, bien dosé en ciment et dépourvu de tout agent tel que accélérateur, antigel. Il devra avoirtout agent tel que accélérateur, antigel. Il devra avoir une plasticité suffisante pour pouvoir être mis enune plasticité suffisante pour pouvoir être mis en oeuvre facilement et enrober les armatures. Le bétonoeuvre facilement et enrober les armatures. Le béton pourra être vibré soit extérieurement sur les coffrages,pourra être vibré soit extérieurement sur les coffrages, soit intérieurement avec des aiguilles pour éviter lessoit intérieurement avec des aiguilles pour éviter les poches d’air à l’intérieur du moulepoches d’air à l’intérieur du moule ..
  • 27. • Le décoffrage :Le décoffrage : Le décoffrage varie en fonction desLe décoffrage varie en fonction des ciments employés et de la températureciments employés et de la température ambiante. Très souvent, il est possibleambiante. Très souvent, il est possible de décoffrer après trois, quatre jours àde décoffrer après trois, quatre jours à condition d’observer certainescondition d’observer certaines précautionsprécautions
  • 28. LES AVANTAGES ET LES INCONVÉNIENTS DES DALLES:LES AVANTAGES ET LES INCONVÉNIENTS DES DALLES: Type des dalles Les avantages Les inconvénients Quantité de matériaux faible, Bon comportement. Pas de flexibilité dans l’affectation. Grande flexibilité dans L’affectation. Simplicité de coffrage. Quantité de matériaux plus importante. Problèmes de poinçonnement et de deformations.
  • 29. Dalle pleine coulée sur place -Pas de contraintes liées à la préfabrication. -Dalle de taille et de forme quelconque. Temps de réalisation important sur le chantier Quantité de matériaux faible, bon comportement, construction simple, flexibilité dans L’ affectation . Coffrage compliqué, disposition des installations sous dalle compliquée.
  • 30. Grande flexibilité dans l.affectation. Simplicité de coffrage. Quantité de matériaux plus importante. Problèmes de poinçonnemen t et de deformations.
  • 31. Le sol fini d’une construction est constitué,au rez-de chaussée,par un revêtement de faible épaisseur posé,soit sur le plancher brut lié au gros œuvre ,soit sur un dallages porté sur le sol. Les dallages concernent aussi les espaces découverts (parkings, espace de jeux, aires de circulation,…) et constituent dans ces cas des sols finis. LES DALLAGES :
  • 33.  Confort des occupants  Stabilité du dallage dans la durée  Distribution des réseaux techniques incorporés  Différents types : Dallages en ciment Dallages en pierre Dallages en briques  Dallages pour sols industriels Fonctionnalités d’un dallage d’habitation:
  • 34. D’après le traitement de notre thème nous arrivons à quelques points : Il y a plusieurs types de dalles selon la conception et la mise en œuvre (méthode de réalisation). Plusieurs critères entre dans le choix du type de dalle tel que (le coût, type de construction, le matériel qui existe dans le chantier, qualification des ouvriers,le temps………). Dans la réalisation des dalle il faut respecte tout les étapes « ferraillage,coffrage,bétonnage,decoffragre » CONCLUSIONCONCLUSION ::
