1. Ecole Supérieur d’Architecture & de Design
Réaliser par:
ELLOUZI Adem BEN YOUNES Maher BOUSLAMA Ala

2. Les planchers :
Plan de l’exposé:
 Qu'est ce qu’un plancher ?
 Eléments constitutifs du plancher traditionnelle
 Rôle du plancher
 Classification des planchers
 Selon le schéma constructif
 Selon le système porteur
 Selon le matériau de l’élément porteur
 Principes du planchers mixtes
 Type des planchers

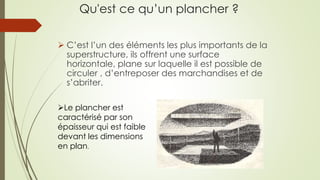

3. Qu'est ce qu’un plancher ?
 C’est l’un des éléments les plus importants de la
superstructure, ils offrent une surface
horizontale, plane sur laquelle il est possible de
circuler , d’entreposer des marchandises et de
s’abriter.
Le plancher est
caractérisé par son
épaisseur qui est faible
devant les dimensions
en plan.

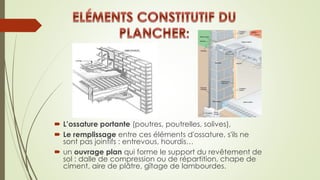

4.  L’ossature portante (poutres, poutrelles, solives),
 Le remplissage entre ces éléments d'ossature, s'ils ne
sont pas jointifs : entrevous, hourdis…
 un ouvrage plan qui forme le support du revêtement de
sol : dalle de compression ou de répartition, chape de
ciment, aire de plâtre, gîtage de lambourdes.

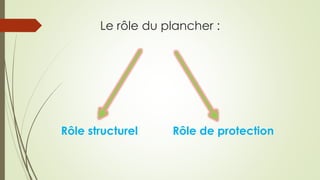

5. Le rôle du plancher :
Rôle structurel Rôle de protection

6. Le rôle du plancher :

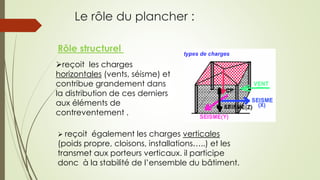

reçoit les charges
horizontales (vents, séisme) et
contribue grandement dans
la distribution de ces derniers
aux éléments de
contreventement .
Rôle structurel
 reçoit également les charges verticales
(poids propre, cloisons, installations…..) et les
transmet aux porteurs verticaux. il participe
donc à la stabilité de l’ensemble du bâtiment.

7. Le rôle du plancher

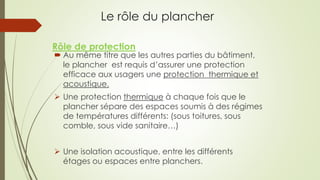

 Au même titre que les autres parties du bâtiment,
le plancher est requis d’assurer une protection
efficace aux usagers une protection thermique et
acoustique.
 Une protection thermique à chaque fois que le
plancher sépare des espaces soumis à des régimes
de températures différents: (sous toitures, sous
comble, sous vide sanitaire…)
 Une isolation acoustique, entre les différents
étages ou espaces entre planchers.
Rôle de protection

8. Classification des planchers:
Selon le
système
 porteur
Selon le matériau
de l’élément porteur.
Selon le schéma
constructif

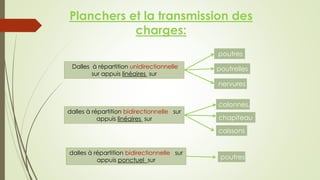

9. Planchers et la transmission des
charges:
nervures
Dalles à répartition unidirectionnelle
sur appuis linéaires sur
poutres
dalles à répartition bidirectionnelle sur
appuis linéaires sur
poutrelles
dalles à répartition bidirectionnelle sur
appuis ponctuel sur
colonnes,
chapiteau
x
caissons
poutres

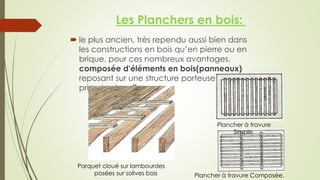

10.  le plus ancien, très rependu aussi bien dans
les constructions en bois qu’en pierre ou en
brique, pour ces nombreux avantages.
composée d'éléments en bois(panneaux)
reposant sur une structure porteuse
primaire, le solivage.
Plancher à travure
Simple.
Plancher à travure Composée.
Parquet cloué sur lambourdes
posées sur solives bois
Les Planchers en bois:

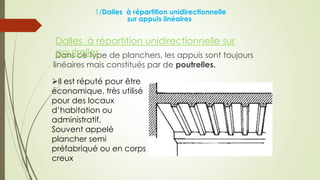

11. 1/Dalles à répartition unidirectionnelle
sur appuis linéaires
Dans ce type de planchers, les appuis sont toujours
linéaires mais constitués par de poutrelles.
Dalles à répartition unidirectionnelle sur
poutrelles
Il est réputé pour être
économique, très utilisé
pour des locaux
d’habitation ou
administratif.
Souvent appelé
plancher semi
préfabriqué ou en corps
creux

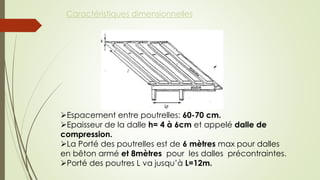

12. Caractéristiques dimensionnelles
Espacement entre poutrelles: 60-70 cm.
Epaisseur de la dalle h= 4 à 6cm et appelé dalle de
compression.
La Porté des poutrelles est de 6 mètres max pour dalles
en bêton armé et 8mètres pour les dalles précontraintes.
Porté des poutres L va jusqu’à L=12m.

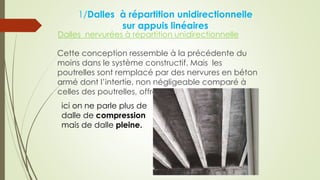

13. 1/Dalles à répartition unidirectionnelle
sur appuis linéaires
Cette conception ressemble à la précédente du
moins dans le système constructif. Mais les
poutrelles sont remplacé par des nervures en béton
armé dont l’intertie, non négligeable comparé à
celles des poutrelles, offre une grande rigidité.
Dalles nervurées à répartition unidirectionnelle
ici on ne parle plus de
dalle de compression
mais de dalle pleine.

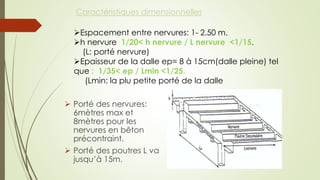

14. Caractéristiques dimensionnelles
 Porté des nervures:
6mètres max et
8mètres pour les
nervures en bêton
précontraint.
 Porté des poutres L va
jusqu’à 15m.
Espacement entre nervures: 1- 2.50 m.
h nervure 1/20< h nervure / L nervure <1/15.
(L: porté nervure)
Epaisseur de la dalle ep= 8 à 15cm(dalle pleine) tel
que : 1/35< ep / Lmin <1/25.
(Lmin: la plu petite porté de la dalle

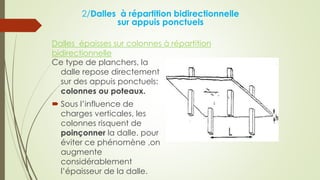

15. 2/Dalles à répartition bidirectionnelle
sur appuis ponctuels
Ce type de planchers, la
dalle repose directement
sur des appuis ponctuels:
colonnes ou poteaux.
 Sous l’influence de
charges verticales, les
colonnes risquent de
poinçonner la dalle. pour
éviter ce phénomène ,on
augmente
considérablement
l’épaisseur de la dalle.
Dalles épaisses sur colonnes à répartition
bidirectionnelle

16. Les Planchers mixte

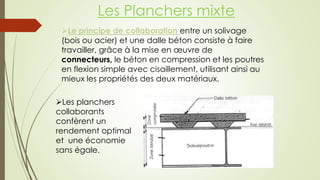

Le principe de collaboration entre un solivage
(bois ou acier) et une dalle béton consiste à faire
travailler, grâce à la mise en œuvre de
connecteurs, le béton en compression et les poutres
en flexion simple avec cisaillement, utilisant ainsi au
mieux les propriétés des deux matériaux.
Les planchers
collaborants
confèrent un
rendement optimal
et une économie
sans égale.

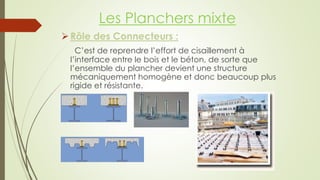

17. Rôle des Connecteurs :
C’est de reprendre l’effort de cisaillement à
l’interface entre le bois et le béton, de sorte que
l’ensemble du plancher devient une structure
mécaniquement homogène et donc beaucoup plus
rigide et résistante.
Les Planchers mixte

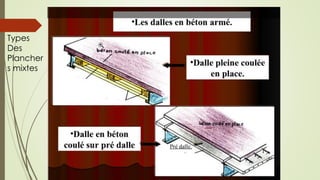

18. Types
Des
Plancher
s mixtes

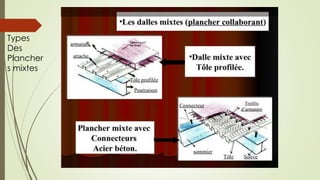

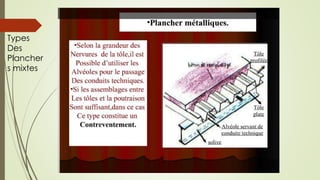

19. Types
Des
Plancher
s mixtes

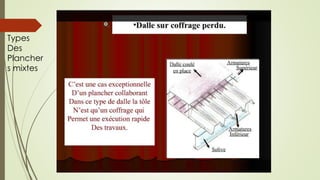

20. Types
Des
Plancher
s mixtes

21. Types
Des
Plancher
s mixtes

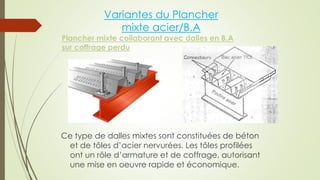

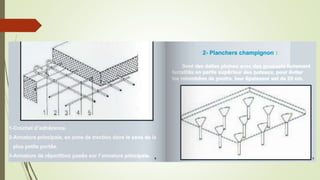

24. Variantes du Plancher
mixte acier/B.A
Ce type de dalles mixtes sont constituées de béton
et de tôles d’acier nervurées. Les tôles profilées
ont un rôle d’armature et de coffrage, autorisant
une mise en oeuvre rapide et économique.
Plancher mixte collaborant avec dalles en B.A
sur coffrage perdu
