ECOLE POLYTECHNIQUE D ‘ARCHITECTURE ET D’URBANISME

exposé sur:

Revêtement
Isolation
É tanch éité
Plafond

Présenter par:

Enseignants:

Nabi Abdelraouf.

Mr BAGLI.

Kermezli Mounir.
4eme Année

Mr MEZEOUD.

Gr:04

ANNEE UNIVERSITAIRE
2006-2007

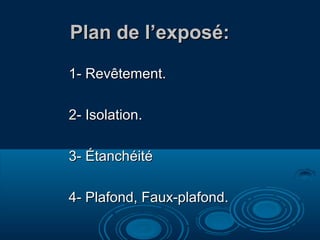

Plan de l’exposé:
1- Revêtement.
2- Isolation.
3- Étanchéité
4- Plafond, Faux-plafond.
1- Revêtement
 Présentation
 Les revêtements des espaces intérieurs :

- les revêtements verticales.
- les revêtements horizontales.
 Les revêtements des espaces extérieurs:

- les revêtements verticales. (façades)
- les revêtements horizontales.
•

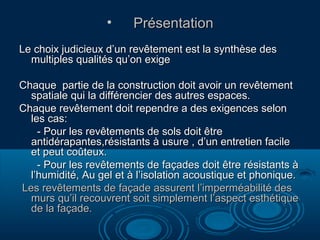

Présentation

Le choix judicieux d’un revêtement est la synthèse des
multiples qualités qu’on exige
Chaque partie de la construction doit avoir un revêtement
spatiale qui la différencier des autres espaces.
Chaque revêtement doit rependre a des exigences selon
les cas:
- Pour les revêtements de sols doit être
antidérapantes,résistants à usure , d’un entretien facile
et peut coûteux.
- Pour les revêtements de façades doit être résistants à
l’humidité, Au gel et à l’isolation acoustique et phonique.
Les revêtements de façade assurent l’imperméabilité des
murs qu’il recouvrent soit simplement l’aspect esthétique
de la façade.
Définition:
c’est l’ensemble des diverses épaisseurs de matériaux
qui contribuent à habiller les matériaux de gros œuvre

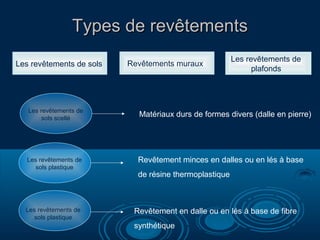

Types de revêtements
Les revêtements de sols

Revêtements muraux

Les revêtements de
plafonds

Les revêtements de
sols scellé

Matériaux durs de formes divers (dalle en pierre)

Les revêtements de
sols plastique

Revêtement minces en dalles ou en lés à base

Les revêtements de
sols plastique

de résine thermoplastique

Revêtement en dalle ou en lés à base de fibre
synthétique

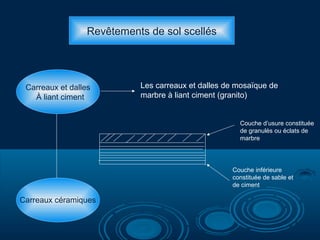

Revêtements de sol scellés

Carreaux et dalles
À liant ciment

Les carreaux et dalles de mosaïque de
marbre à liant ciment (granito)

Couche d’usure constituée
de granulés ou éclats de
marbre

Couche inférieure
constituée de sable et
de ciment

Carreaux céramiques
Dalles en
matériaux
naturels

1-Dalle de forme régulière
2-Dalle de forme irrégulière

Revêtement de sol plastique

Revêtement de sol textile

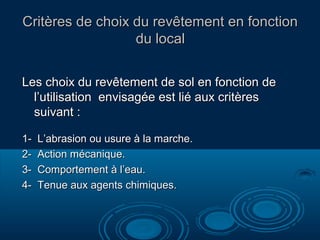

Critères de choix du revêtement en fonction
du local
Les choix du revêtement de sol en fonction de
l’utilisation envisagée est lié aux critères
suivant :
1234-

L’abrasion ou usure à la marche.
Action mécanique.
Comportement à l’eau.
Tenue aux agents chimiques.
Abrasion à la marche
A

A1
locaux à affection
individuelle
A2
locaux à affection
collective

Action mécanique
M

L’action de l’eau
E

L’action chimique
T

M1

E0

T0

Bruit
mécanique
non
préjudiciable

Locaux qui ne
sont pas des
salle d’eau

Locaux ou les
produits sont
manipulés que
rarement

M2

Le sol peut être
mouillé par
suite d’usage
normal

Bruit
préjudiciable

E1

E2
sol peut être
constamment
humide

T1
Locaux ou ces
même produit
sont manipulés
couramment
T2
Locaux ou ces
produit sont
constamment
manipulés
Les revêtements des espaces intérieurs

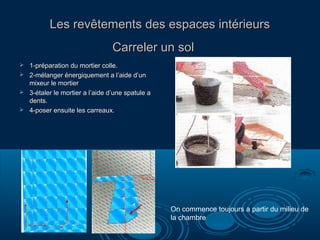

Carreler un sol





1-préparation du mortier colle.
2-mélanger énergiquement a l’aide d’un
mixeur le mortier
3-étaler le mortier a l’aide d’une spatule a
dents.
4-poser ensuite les carreaux.

On commence toujours a partir du milieu de
la chambre


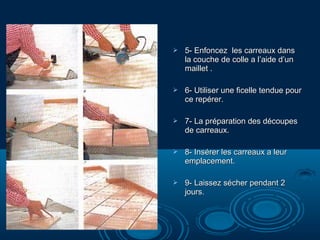

5- Enfoncez les carreaux dans
la couche de colle a l’aide d’un
maillet .



6- Utiliser une ficelle tendue pour
ce repérer.



7- La préparation des découpes
de carreaux.



8- Insérer les carreaux a leur
emplacement.



9- Laissez sécher pendant 2
jours.


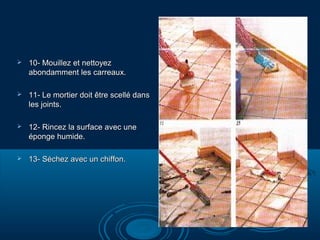

10- Mouillez et nettoyez
abondamment les carreaux.



11- Le mortier doit être scellé dans
les joints.



12- Rincez la surface avec une
éponge humide.



13- Séchez avec un chiffon.

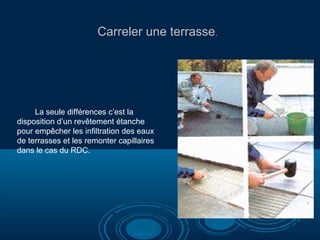

Carreler une terrasse.

La seule différences c’est la
disposition d’un revêtement étanche
pour empêcher les infiltration des eaux
de terrasses et les remonter capillaires
dans le cas du RDC.
Des carreaux sur une surface enduite lisse.

Ci le support et bien plat et lisse la pose des carreaux devient un
jeux comme en peut ne pas utiliser le niveau.

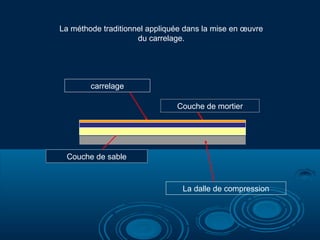

La méthode traditionnel appliquée dans la mise en œuvre
du carrelage.

carrelage
Couche de mortier

Couche de sable

La dalle de compression

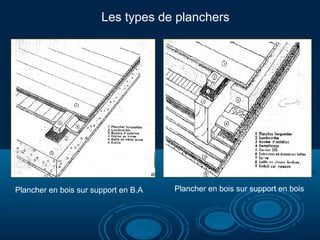

Les types de planchers

Plancher en bois sur support en B.A

Plancher en bois sur support en bois
Plaques de béton

Revêtement vinylique

Plaques de fonte

Mosaïque de grés en
céramique

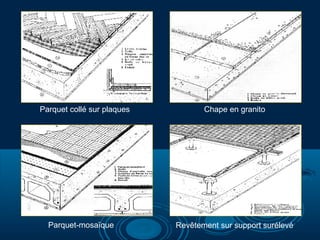

Parquet collé sur plaques

Parquet-mosaïque

Chape en granito

Revêtement sur support surélevé

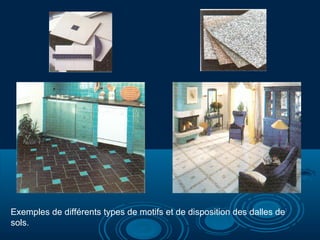

Exemples de différents types de motifs et de disposition des dalles de
sols.

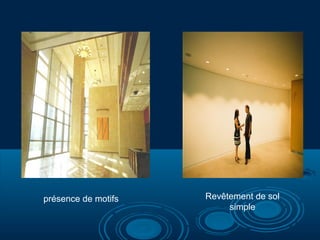

présence de motifs

Revêtement de sol
simple

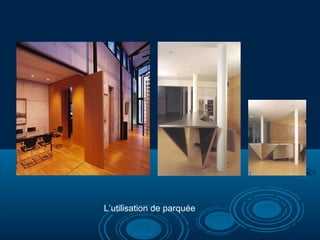

L’utilisation de parquée

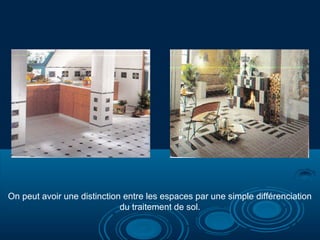

On peut avoir une distinction entre les espaces par une simple différenciation
du traitement de sol.

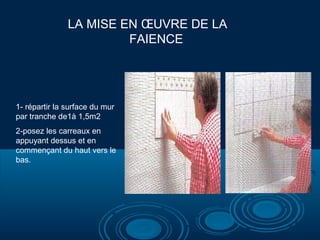

LA MISE EN ŒUVRE DE LA
FAIENCE

1- répartir la surface du mur
par tranche de1à 1,5m2
2-posez les carreaux en
appuyant dessus et en
commençant du haut vers le
bas.

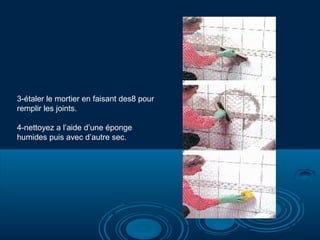

3-étaler le mortier en faisant des8 pour
remplir les joints.
4-nettoyez a l’aide d’une éponge
humides puis avec d’autre sec.

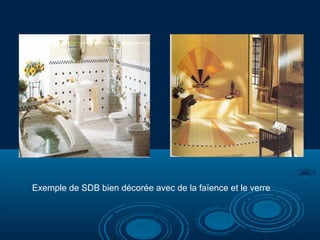

Exemple de SDB bien décorée avec de la faïence et le verre
ELEMENTS DE CLOISONS

EN PLATRES + BILLES DE
STYROPORTS

EN LAINE DE VERRE
+ PLATRES

CLOISONS SEPARATIVES

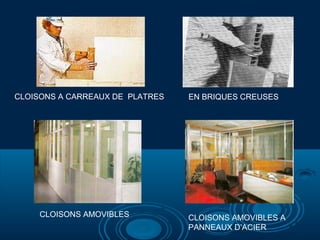

CLOISONS A CARREAUX DE PLATRES

CLOISONS AMOVIBLES

EN BRIQUES CREUSES

CLOISONS AMOVIBLES A
PANNEAUX D’ACIER

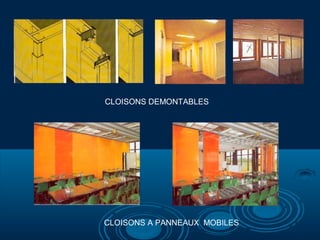

CLOISONS DEMONTABLES

CLOISONS A PANNEAUX MOBILES

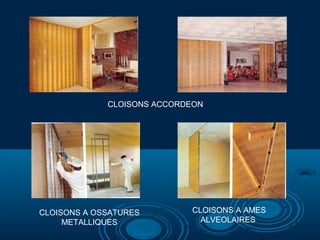

CLOISONS ACCORDEON

CLOISONS A OSSATURES
METALLIQUES

CLOISONS A AMES
ALVEOLAIRES
Les revêtements des espaces extérieurs

Les différentes matériaux utiliser dans le
traitement de façade:
l2345-

Le béton.
La pierre.
Le verre.
La lumière.
La couleur.

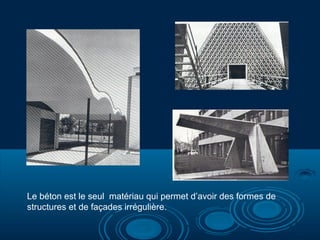

Le béton est le seul matériau qui permet d’avoir des formes de
structures et de façades irrégulière.
La pierre naturelle peut être utiliser
dans les traitement de façades

Tôle en aluminium

Brique

Mur rideau avec revêtement en
pierre naturelle

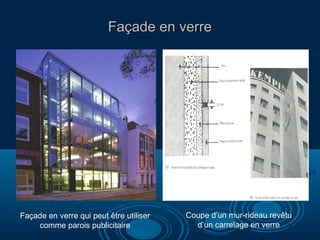

Façade en verre

Façade en verre qui peut être utiliser
comme parois publicitaire

Coupe d’un mur-rideau revêtu
d’un carrelage en verre

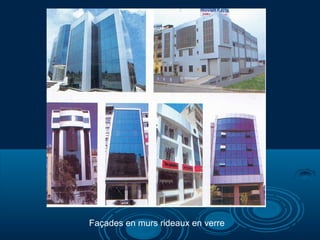

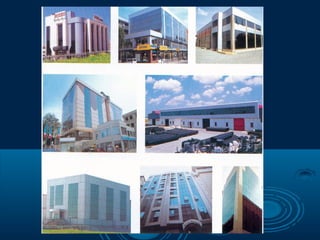

Façades en murs rideaux en verre

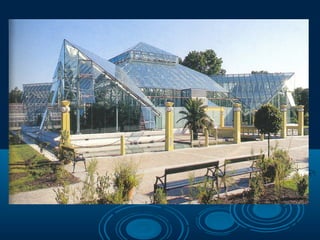

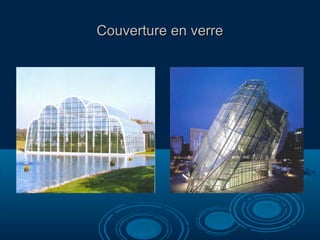

Couverture en verre

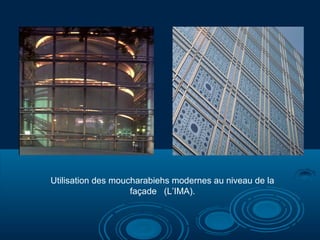

Utilisation des moucharabiehs modernes au niveau de la
façade (L’IMA).

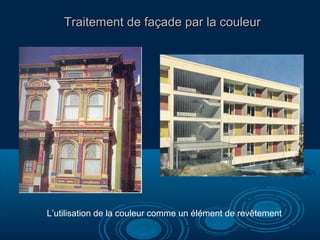

Traitement de façade par la couleur

L’utilisation de la couleur comme un élément de revêtement

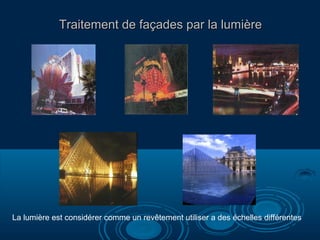

Traitement de façades par la lumière

La lumière est considérer comme un revêtement utiliser a des échelles différentes

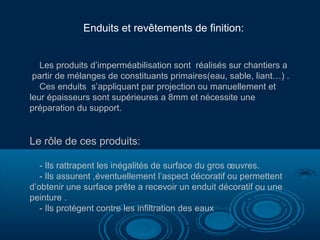

Enduits et revêtements de finition:
Les produits d’imperméabilisation sont réalisés sur chantiers a
partir de mélanges de constituants primaires(eau, sable, liant…) .
Ces enduits s’appliquant par projection ou manuellement et
leur épaisseurs sont supérieures a 8mm et nécessite une
préparation du support.

Le rôle de ces produits:
- Ils rattrapent les inégalités de surface du gros œuvres.
- Ils assurent ,éventuellement l’aspect décoratif ou permettent
d’obtenir une surface prête a recevoir un enduit décoratif ou une
peinture .
- Ils protégent contre les infiltration des eaux

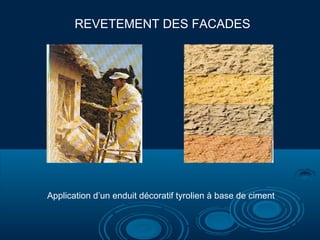

REVETEMENT DES FACADES

Application d’un enduit décoratif tyrolien à base de ciment
Enduit décoratif a base de ciment et de granulats projetés

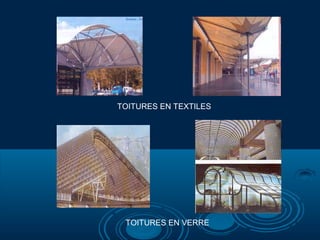

TOITURES EN TEXTILES

TOITURES EN VERRE
Les différents types de verre.

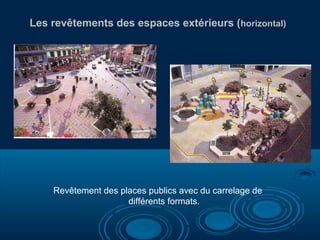

Les revêtements des espaces extérieurs (horizontal)

Revêtement des places publics avec du carrelage de
différents formats.

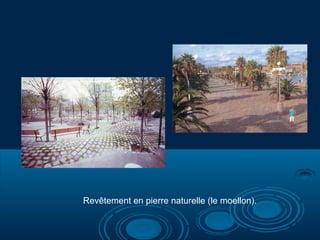

Revêtement en pierre naturelle (le moellon).

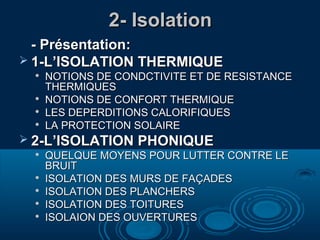

2- Isolation
- Présentation:
 1-L’ISOLATION THERMIQUE






NOTIONS DE CONDCTIVITE ET DE RESISTANCE
THERMIQUES
NOTIONS DE CONFORT THERMIQUE
LES DEPERDITIONS CALORIFIQUES
LA PROTECTION SOLAIRE

 2-L’ISOLATION PHONIQUE







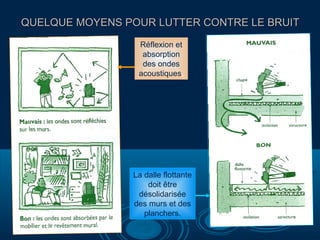

QUELQUE MOYENS POUR LUTTER CONTRE LE
BRUIT

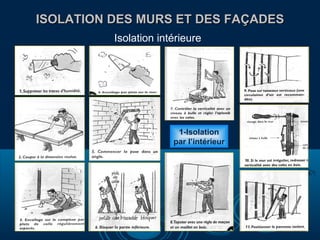

ISOLATION DES MURS DE FAÇADES

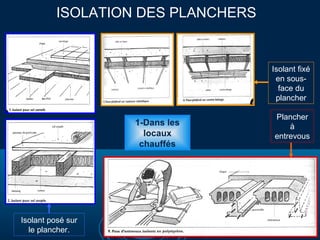

ISOLATION DES PLANCHERS
ISOLATION DES TOITURES
ISOLAION DES OUVERTURES

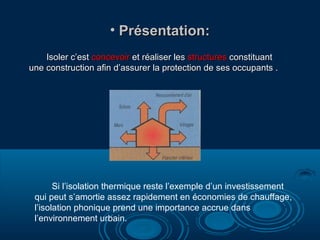

• Présentation:
Isoler c’est concevoir et réaliser les structures constituant
une construction afin d’assurer la protection de ses occupants .

Si l’isolation thermique reste l’exemple d’un investissement
qui peut s’amortie assez rapidement en économies de chauffage,
l’isolation phonique prend une importance accrue dans
l’environnement urbain.

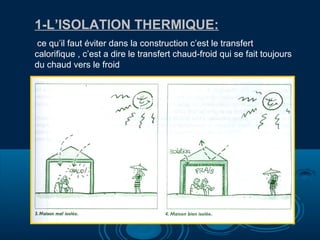

1-L’ISOLATION THERMIQUE:
ce qu’il faut éviter dans la construction c’est le transfert
calorifique , c’est a dire le transfert chaud-froid qui se fait toujours
du chaud vers le froid

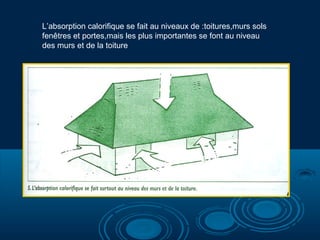

L’absorption calorifique se fait au niveaux de :toitures,murs sols
fenêtres et portes,mais les plus importantes se font au niveau
des murs et de la toiture

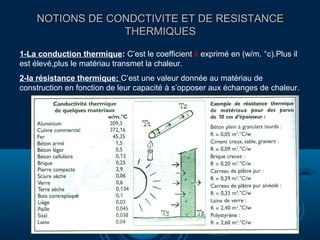

NOTIONS DE CONDCTIVITE ET DE RESISTANCE
THERMIQUES
1-La conduction thermique: C’est le coefficient λ exprimé en (w/m. °c).Plus il
est élevé,plus le matériau transmet la chaleur.
2-la résistance thermique: C’est une valeur donnée au matériau de
construction en fonction de leur capacité à s’opposer aux échanges de chaleur.

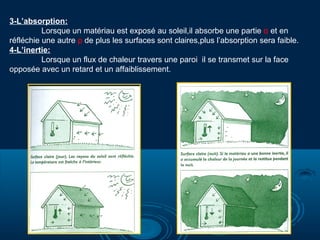

3-L’absorption:
Lorsque un matériau est exposé au soleil,il absorbe une partie α et en
réfléchie une autre ρ de plus les surfaces sont claires,plus l’absorption sera faible.
4-L’inertie:
Lorsque un flux de chaleur travers une paroi il se transmet sur la face
opposée avec un retard et un affaiblissement.

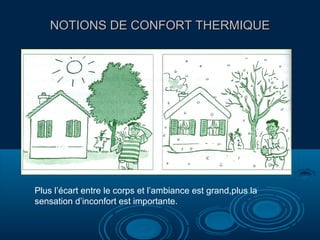

NOTIONS DE CONFORT THERMIQUE

Plus l’écart entre le corps et l’ambiance est grand,plus la
sensation d’inconfort est importante.

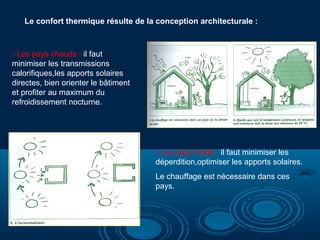

Le confort thermique résulte de la conception architecturale :

- Les pays chauds : il faut
minimiser les transmissions
calorifiques,les apports solaires
directes, bien orienter le bâtiment
et profiter au maximum du
refroidissement nocturne.

- Les pays froids : il faut minimiser les
déperdition,optimiser les apports solaires.
Le chauffage est nécessaire dans ces
pays.

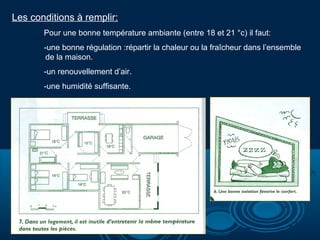

Les conditions à remplir:
Pour une bonne température ambiante (entre 18 et 21 °c) il faut:
-une bonne régulation :répartir la chaleur ou la fraîcheur dans l’ensemble
de la maison.
-un renouvellement d’air.
-une humidité suffisante.

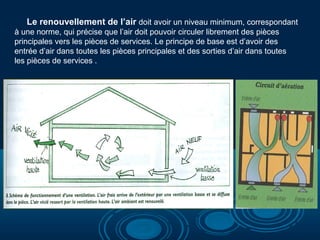

Le renouvellement de l’air doit avoir un niveau minimum, correspondant
à une norme, qui précise que l’air doit pouvoir circuler librement des pièces
principales vers les pièces de services. Le principe de base est d’avoir des
entrée d’air dans toutes les pièces principales et des sorties d’air dans toutes
les pièces de services .

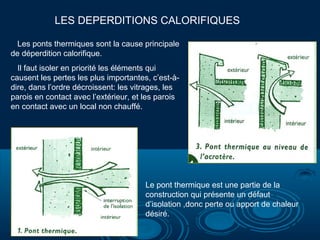

LES DEPERDITIONS CALORIFIQUES
Les ponts thermiques sont la cause principale
de déperdition calorifique.
Il faut isoler en priorité les éléments qui
causent les pertes les plus importantes, c’est-àdire, dans l’ordre décroissent: les vitrages, les
parois en contact avec l’extérieur, et les parois
en contact avec un local non chauffé.

Le pont thermique est une partie de la
construction qui présente un défaut
d’isolation ,donc perte ou apport de chaleur
désiré.
Il y a deux type d’isolation

Certains ponts
thermiques
peuvent être
éviter
facilement par

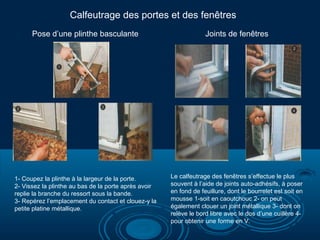

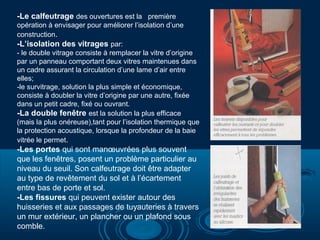

le calfeutrage
des portes et
des fenêtres

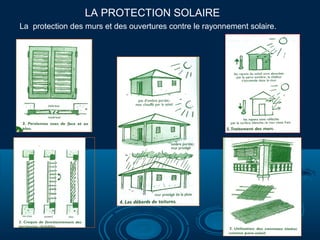

LA PROTECTION SOLAIRE
La protection des murs et des ouvertures contre le rayonnement solaire.

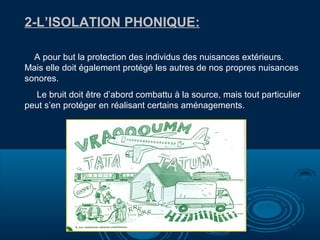

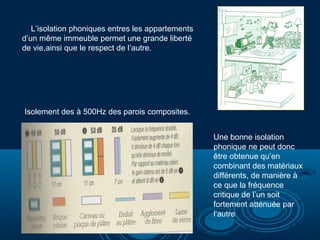

2-L’ISOLATION PHONIQUE:
A pour but la protection des individus des nuisances extérieurs.
Mais elle doit également protégé les autres de nos propres nuisances
sonores.
Le bruit doit être d’abord combattu à la source, mais tout particulier
peut s’en protéger en réalisant certains aménagements.
L’isolation phoniques entres les appartements
d’un même immeuble permet une grande liberté
de vie,ainsi que le respect de l’autre.

Isolement des à 500Hz des parois composites.
Une bonne isolation
phonique ne peut donc
être obtenue qu’en
combinant des matériaux
différents, de manière à
ce que la fréquence
critique de l’un soit
fortement atténuée par
l’autre
QUELQUE MOYENS POUR LUTTER CONTRE LE BRUIT
Réflexion et
absorption
des ondes
acoustiques.

La dalle flottante
doit être
désolidarisée
des murs et des
planchers.

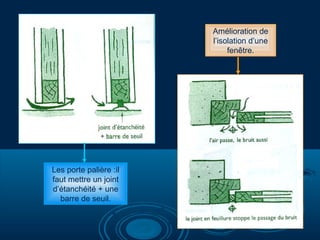

Amélioration de
l’isolation d’une
fenêtre.

Les porte palière :il
faut mettre un joint
d’étanchéité + une
barre de seuil.

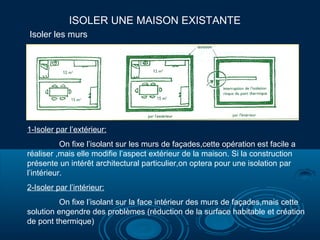

ISOLER UNE MAISON EXISTANTE
Isoler les murs

1-Isoler par l’extérieur:
On fixe l’isolant sur les murs de façades,cette opération est facile a
réaliser ,mais elle modifie l’aspect extérieur de la maison. Si la construction
présente un intérêt architectural particulier,on optera pour une isolation par
l’intérieur.
2-Isoler par l’intérieur:
On fixe l’isolant sur la face intérieur des murs de façades,mais cette
solution engendre des problèmes (réduction de la surface habitable et création
de pont thermique)

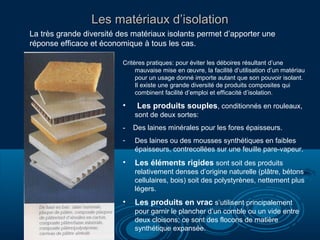

Les matériaux d’isolation
La très grande diversité des matériaux isolants permet d’apporter une
réponse efficace et économique à tous les cas.
Critères pratiques: pour éviter les déboires résultant d’une
mauvaise mise en œuvre, la facilité d’utilisation d’un matériau
pour un usage donné importe autant que son pouvoir isolant.
Il existe une grande diversité de produits composites qui
combinent facilité d’emploi et efficacité d’isolation.

•

Les produits souples, conditionnés en rouleaux,
sont de deux sortes:

-

Des laines minérales pour les fores épaisseurs.

-

Des laines ou des mousses synthétiques en faibles
épaisseurs, contrecollées sur une feuille pare-vapeur.

•

Les éléments rigides sont soit des produits
relativement denses d’origine naturelle (plâtre, bétons
cellulaires, bois) soit des polystyrènes, nettement plus
légers.

•

Les produits en vrac s’utilisent principalement
pour garnir le plancher d’un comble ou un vide entre
deux cloisons; ce sont des flocons de matière
synthétique expansée.

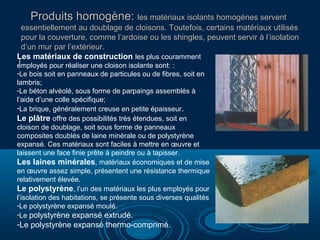

Produits homogène: les matériaux isolants homogènes servent
essentiellement au doublage de cloisons. Toutefois, certains matériaux utilisés
pour la couverture, comme l’ardoise ou les shingles, peuvent servir à l’isolation
d’un mur par l’extérieur.
Les matériaux de construction les plus couramment
l

employés pour réaliser une cloison isolante sont: :
-Le bois soit en panneaux de particules ou de fibres, soit en
lambris;
-Le béton alvéolé, sous forme de parpaings assemblés à
l’aide d’une colle spécifique;
-La brique, généralement creuse en petite épaisseur.
Le plâtre offre des possibilités très étendues, soit en
cloison de doublage, soit sous forme de panneaux
composites doublés de laine minérale ou de polystyrène
expansé. Ces matériaux sont faciles à mettre en œuvre et
laissent une face finie prête à peindre ou à tapisser.
Les laines minérales, matériaux économiques et de mise
en œuvre assez simple, présentent une résistance thermique
relativement élevée.
Le polystyrène, l’un des matériaux les plus employés pour
l’isolation des habitations, se présente sous diverses qualités
-Le polystyrène expansé moulé.
-Le polystyrène expansé extrudé.

-Le polystyrène expansé thermo-comprimé.
ISOLATION DES MURS ET DES FAÇADES
Isolation intérieure

1-Isolation
par l’intérieur

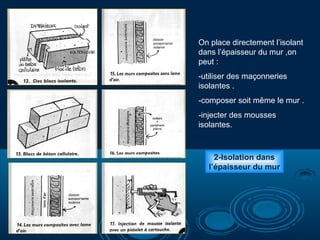

On place directement l’isolant
dans l’épaisseur du mur ,on
peut :
-utiliser des maçonneries
isolantes .
-composer soit même le mur .
-injecter des mousses
isolantes.

2-Isolation dans
l’épaisseur du mur

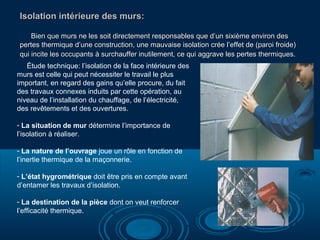

Isolation intérieure des murs:
Bien que murs ne les soit directement responsables que d’un sixième environ des
pertes thermique d’une construction, une mauvaise isolation crée l’effet de (paroi froide)
qui incite les occupants à surchauffer inutilement, ce qui aggrave les pertes thermiques.
Étude technique: l’isolation de la face intérieure des
murs est celle qui peut nécessiter le travail le plus
important, en regard des gains qu’elle procure, du fait
des travaux connexes induits par cette opération, au
niveau de l’installation du chauffage, de l’électricité,
des revêtements et des ouvertures.
- La situation de mur détermine l’importance de
l’isolation à réaliser.
- La nature de l’ouvrage joue un rôle en fonction de
l’inertie thermique de la maçonnerie.
- L’état hygrométrique doit être pris en compte avant
d’entamer les travaux d’isolation.
- La destination de la pièce dont on veut renforcer
l’efficacité thermique.
Isolation par l’extérieur
Technique fort ancienne, l’isolation
des murs par un matériau plaqué à
l’extérieur marque le style des
constructions.

Dans une isolation composite
le matériau isolant doit recouvrir
parfaitement la surface du mur,
afin d’éliminer les ponts
thermiques.
Dans ce système l’isolant en
laine minérale revêtue d’un voile
en tissu de verre est plaqué sur le
mur par une ossature en
tasseaux, sur lesquels on fixe
ensuite le bardage en laissant une
lame d’air entre bardage et
isolant.
3- Isolation
par l’extérieur
Cette solution offre l’avantage de ne pas
travailler à l’intérieur de la construction
ISOLATION DES PLANCHERS

Isolant fixé
en sousface du
plancher

1-Dans les
locaux
chauffés

Isolant posé sur
le plancher.

Plancher
à
entrevous

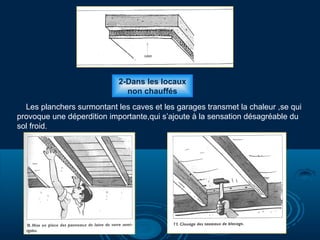

2-Dans les locaux
non chauffés
Les planchers surmontant les caves et les garages transmet la chaleur ,se qui
provoque une déperdition importante,qui s’ajoute à la sensation désagréable du
sol froid.
ISOLATION DES TOITURE
En montant, l’air chaud
emporte les calories hors de la
maison, ce qui explique pourquoi
un tiers des pertes thermiques se
situe au niveau des toitures,
combles et plafonds. Des moyens
simples permettant de colmater
ces fuites pour améliorer la qualité
thermique de la construction.

1-Isoler une
toiture
terrasse
Se mode de couverture
ou le plancher haut du
dernier niveau sert de
support à l’étanchéité
Le principe est de
récupérer l’espace
sous la toiture.

2-Isoler des
combles habitables

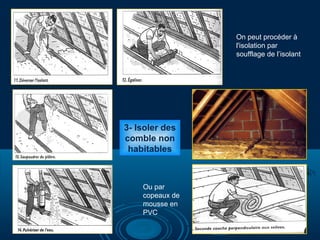

On peut procéder à
l'isolation par
soufflage de l’isolant

3- Isoler des
comble non
habitables

Ou par
copeaux de
mousse en
PVC

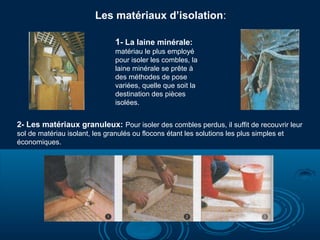

Les matériaux d’isolation:
1- La laine minérale:
matériau le plus employé
pour isoler les combles, la
laine minérale se prête à
des méthodes de pose
variées, quelle que soit la
destination des pièces
isolées.

2- Les matériaux granuleux: Pour isoler des combles perdus, il suffit de recouvrir leur
sol de matériau isolant, les granulés ou flocons étant les solutions les plus simples et
économiques.

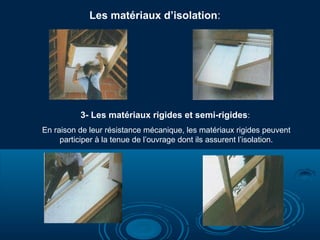

Les matériaux d’isolation:

3- Les matériaux rigides et semi-rigides:
En raison de leur résistance mécanique, les matériaux rigides peuvent
participer à la tenue de l’ouvrage dont ils assurent l’isolation.
ISOLATION DES OUVERTURES
Les ouvertures constituent des défauts dans la cuirasse de toute
construction, particulièrement en matière de qualité thermique. La
réduction des fuites à ce niveau constitue toujours un investissement
rentable, à envisager en premier lieu.
Calfeutrer et isoler:
les ouvertures sont responsables
de 20à 30 % des fuites thermique
d’une habitation, les vitres
constituant la principale source de
déperditions. La suppression de
ces causes de pertes nécessite
des interventions assez différentes
selon la cause, qui mettent en
œuvre des produits spécifiques.
-Le calfeutrage des ouvertures est la première
opération à envisager pour améliorer l’isolation d’une
construction.
-L’isolation des vitrages par:
- le double vitrage consiste à remplacer la vitre d’origine
par un panneau comportant deux vitres maintenues dans
un cadre assurant la circulation d’une lame d’air entre
elles;
-le survitrage, solution la plus simple et économique,
consiste à doubler la vitre d’origine par une autre, fixée
dans un petit cadre, fixé ou ouvrant.
-La double fenêtre est la solution la plus efficace
(mais la plus onéreuse),tant pour l’isolation thermique que
la protection acoustique, lorsque la profondeur de la baie
vitrée le permet.

-Les portes qui sont manœuvrées plus souvent
que les fenêtres, posent un problème particulier au
niveau du seuil. Son calfeutrage doit être adapter
au type de revêtement du sol et à l’écartement
entre bas de porte et sol.
-Les fissures qui peuvent exister autour des
huisseries et aux passages de tuyauteries à travers
un mur extérieur, un plancher ou un plafond sous
comble.
Calfeutrage des portes et des fenêtres
Pose d’une plinthe basculante

Joints de fenêtres

1- Coupez la plinthe à la largeur de la porte.
2- Vissez la plinthe au bas de la porte après avoir
replie la branche du ressort sous la bande.
3- Repérez l’emplacement du contact et clouez-y la
petite platine métallique.

Le calfeutrage des fenêtres s’effectue le plus
souvent à l’aide de joints auto-adhésifs, à poser
en fond de feuillure, dont le bourrelet est soit en
mousse 1-soit en caoutchouc 2- on peut
également clouer un joint métallique 3- dont on
relève le bord libre avec le dos d’une cuillère 4pour obtenir une forme en V.
ISOLATION DES OUVERTURES

Quelque illustrations sur la manière dont on
peut isoler les ouvertures d’une habitation.
3 - Étanchéité
Présentation
1-L’étanchéité à l’air et à l’eau.
-

2-L’étanchéité des soubassements et des
fondations.
3-L’étanchéité des murs.
4-L’étanchéité des toitures

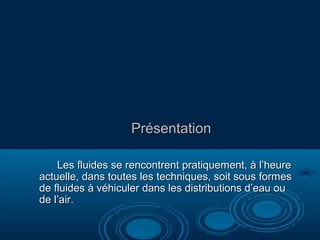

Présentation
Les fluides se rencontrent pratiquement, à l’heure
actuelle, dans toutes les techniques, soit sous formes
de fluides à véhiculer dans les distributions d’eau ou
de l’air.
3- L’ÉTANCHÉITÉ
1-L’étanchéité à l’air et à l’eau:
L’air et l’eau sont indispensable à notre existence . L’absence
de ces deux éléments est néfaste ,mais une surabondance l’est
également

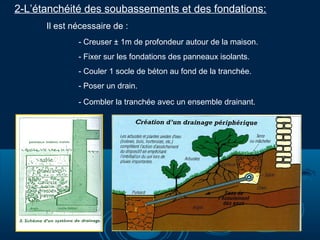

2-L’étanchéité des soubassements et des fondations:
Il est nécessaire de :
- Creuser ± 1m de profondeur autour de la maison.
- Fixer sur les fondations des panneaux isolants.
- Couler 1 socle de béton au fond de la tranchée.
- Poser un drain.
- Combler la tranchée avec un ensemble drainant.

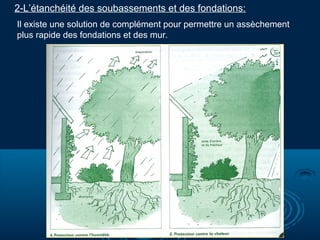

2-L’étanchéité des soubassements et des fondations:
Il existe une solution de complément pour permettre un assèchement
plus rapide des fondations et des mur.

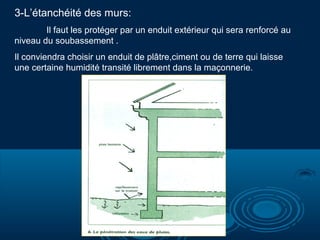

3-L’étanchéité des murs:
Il faut les protéger par un enduit extérieur qui sera renforcé au
niveau du soubassement .
Il conviendra choisir un enduit de plâtre,ciment ou de terre qui laisse
une certaine humidité transité librement dans la maçonnerie.

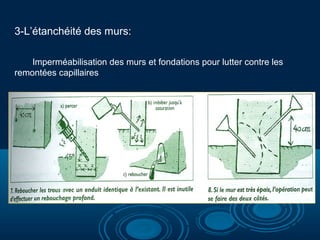

3-L’étanchéité des murs:
Imperméabilisation des murs et fondations pour lutter contre les
remontées capillaires

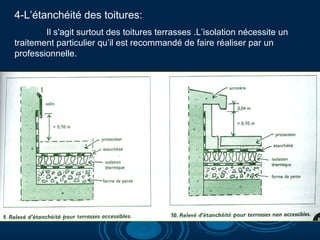

4-L’étanchéité des toitures:
Il s'agit surtout des toitures terrasses .L’isolation nécessite un
traitement particulier qu’il est recommandé de faire réaliser par un
professionnelle.
4- Plafond et faux-plafond.
• Définition

•
•
•
•
•

Les fonction

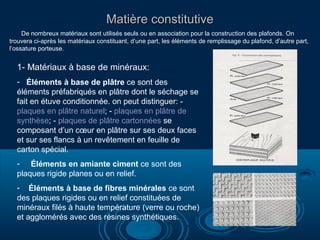

Matière constitutive
Conception
Caractéristique du plafond
Exemples.

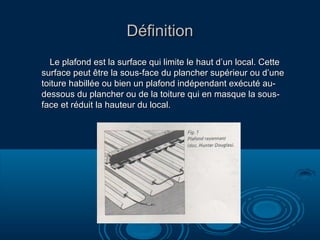

Définition
Le plafond est la surface qui limite le haut d’un local. Cette
surface peut être la sous-face du plancher supérieur ou d’une
toiture habillée ou bien un plafond indépendant exécuté audessous du plancher ou de la toiture qui en masque la sousface et réduit la hauteur du local.

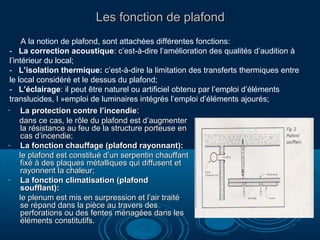

Les fonction de plafond
A la notion de plafond, sont attachées différentes fonctions:
- La correction acoustique: c’est-à-dire l’amélioration des qualités d’audition à
l’intérieur du local;
- L’isolation thermique: c’est-à-dire la limitation des transferts thermiques entre
le local considéré et le dessus du plafond;
- L’éclairage: il peut être naturel ou artificiel obtenu par l’emploi d’éléments
translucides, l »emploi de luminaires intégrés l’emploi d’éléments ajourés;
La protection contre l’incendie:
dans ce cas, le rôle du plafond est d’augmenter
la résistance au feu de la structure porteuse en
cas d’incendie;
La fonction chauffage (plafond rayonnant):
le plafond est constitué d’un serpentin chauffant
fixé à des plaques métalliques qui diffusent et
rayonnent la chaleur;
La fonction climatisation (plafond
soufflant):
le plenum est mis en surpression et l’air traité
se répand dans la pièce au travers des
perforations ou des fentes ménagées dans les
éléments constitutifs.
Matière constitutive
De nombreux matériaux sont utilisés seuls ou en association pour la construction des plafonds. On
trouvera ci-après les matériaux constituant, d’une part, les éléments de remplissage du plafond, d’autre part,
l’ossature porteuse.

1- Matériaux à base de minéraux:
- Éléments à base de plâtre ce sont des
éléments préfabriqués en plâtre dont le séchage se
fait en étuve conditionnée. on peut distinguer: plaques en plâtre naturel; - plaques en plâtre de
synthèse; - plaques de plâtre cartonnées se
composant d’un cœur en plâtre sur ses deux faces
et sur ses flancs à un revêtement en feuille de
carton spécial.
- Éléments en amiante ciment ce sont des
plaques rigide planes ou en relief.
- Éléments à base de fibres minérales ce sont
des plaques rigides ou en relief constituées de
minéraux filés à haute température (verre ou roche)
et agglomérés avec des résines synthétiques.

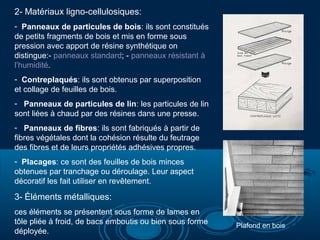

2- Matériaux ligno-cellulosiques:
- Panneaux de particules de bois: ils sont constitués
de petits fragments de bois et mis en forme sous
pression avec apport de résine synthétique on
distingue:- panneaux standard; - panneaux résistant à
l’humidité.
- Contreplaqués: ils sont obtenus par superposition
et collage de feuilles de bois.
- Panneaux de particules de lin: les particules de lin
sont liées à chaud par des résines dans une presse.
- Panneaux de fibres: ils sont fabriqués à partir de
fibres végétales dont la cohésion résulte du feutrage
des fibres et de leurs propriétés adhésives propres.
- Placages: ce sont des feuilles de bois minces
obtenues par tranchage ou déroulage. Leur aspect
décoratif les fait utiliser en revêtement.

3- Éléments métalliques:
ces éléments se présentent sous forme de lames en
tôle pliée à froid, de bacs emboutis ou bien sous forme
déployée.

Plafond en bois

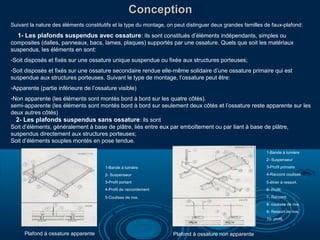

Conception
Suivant la nature des éléments constitutifs et la type du montage, on peut distinguer deux grandes familles de faux-plafond:

1- Les plafonds suspendus avec ossature: ils sont constitués d’éléments indépendants, simples ou
composites (dalles, panneaux, bacs, lames, plaques) supportés par une ossature. Quels que soit les matériaux
suspendus, les éléments en sont:
-Soit disposés et fixés sur une ossature unique suspendue ou fixée aux structures porteuses;
-Soit disposés et fixés sur une ossature secondaire rendue elle-même solidaire d’une ossature primaire qui est
suspendue aux structures porteuses. Suivant le type de montage, l’ossature peut être:
-Apparente (partie inférieure de l’ossature visible)
-Non apparente (les éléments sont montés bord à bord sur les quatre côtés).
semi-apparente (les éléments sont montés bord à bord sur seulement deux côtés et l’ossature reste apparente sur les
deux autres côtés)
2- Les plafonds suspendus sans ossature: ils sont
Soit d’éléments, généralement à base de plâtre, liés entre eux par emboîtement ou par liant à base de plâtre,
suspendus directement aux structures porteuses;
Soit d’éléments souples montés en pose tendue.
1-Bande à lumière
2- Suspenseur
1-Bande à lumière

3-Profil primaire

2- Suspenseur

4-Raccord coulisse.

3-Profil portant

5-étrier à ressort.

4-Profil de raccordement

6- Profil.

5-Coulisse de rive.

7- Raccord.
8- coulisse de rive.
9- Ressort de rive.
10- profil.

Plafond à ossature apparente

Plafond à ossature non apparente
Exemples
Plafond plan en plâtre armé
Plafond constitué de dalles en plâtre, allégées et renforcées d’une résille en fils
de verre.

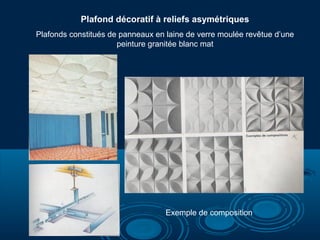

Plafond décoratif à reliefs asymétriques
Plafonds constitués de panneaux en laine de verre moulée revêtue d’une
peinture granitée blanc mat

Exemple de composition
Plafond plan absorbant acoustique
1- plafond constitué de panneaux en laine de verre dense en sandwich entre
deux voiles de verre.
2- plafond constitué de panneaux en laine de verre rigide

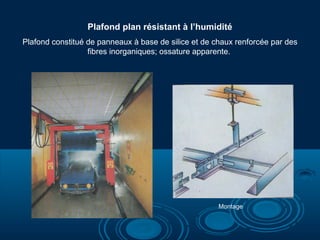

Plafond plan résistant à l’humidité
Plafond constitué de panneaux à base de silice et de chaux renforcée par des
fibres inorganiques; ossature apparente.

Montage

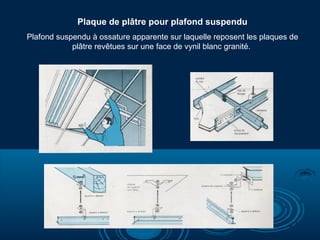

Plaque de plâtre pour plafond suspendu
Plafond suspendu à ossature apparente sur laquelle reposent les plaques de
plâtre revêtues sur une face de vynil blanc granité.

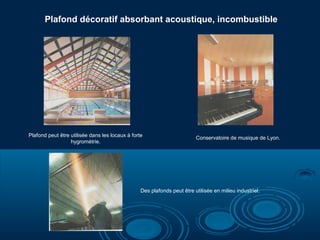

Plafond décoratif absorbant acoustique, incombustible

Plafond peut être utilisée dans les locaux à forte
hygrométrie.

Conservatoire de musique de Lyon.

Des plafonds peut être utilisée en milieu industriel.

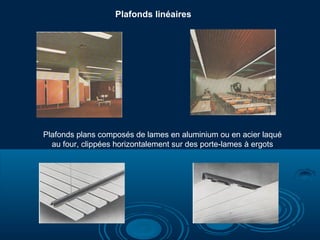

Plafonds linéaires

Plafonds plans composés de lames en aluminium ou en acier laqué
au four, clippées horizontalement sur des porte-lames à ergots

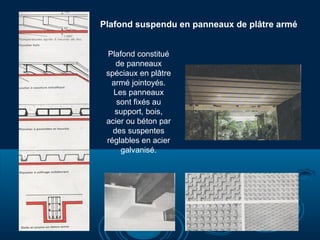

Plafond suspendu en panneaux de plâtre armé
Plafond constitué
de panneaux
spéciaux en plâtre
armé jointoyés.
Les panneaux
sont fixés au
support, bois,
acier ou béton par
des suspentes
réglables en acier
galvanisé.

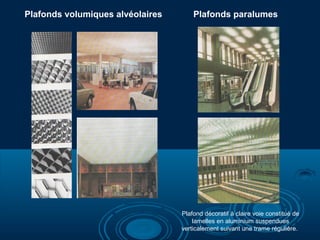

Plafonds volumiques alvéolaires

Plafonds paralumes

Plafond décoratif à claire voie constitué de
lamelles en aluminium suspendues
verticalement suivant une trame régulière.
Plafonds volumétriques (grilles décoratives – caissons acoustiques)
Plafonds volumiques composés, soit
de panneaux complexes formant
caissons, soit de lames rectilignes et
de feuillards incurvés disposés
verticalement et formant grille.

Plafond caissons.

Plafond grille décoratif

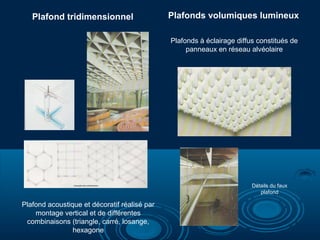

Plafond tridimensionnel

Plafonds volumiques lumineux
Plafonds à éclairage diffus constitués de
panneaux en réseau alvéolaire

Détails du faux
plafond

Plafond acoustique et décoratif réalisé par
montage vertical et de différentes
combinaisons (triangle, carré, losange,
hexagone

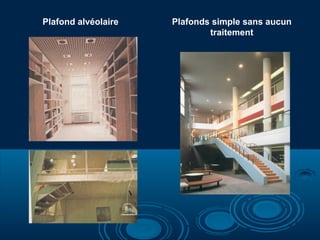

Plafond alvéolaire

Plafonds simple sans aucun
traitement

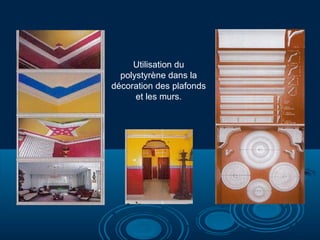

Utilisation du
polystyrène dans la
décoration des plafonds
et les murs.

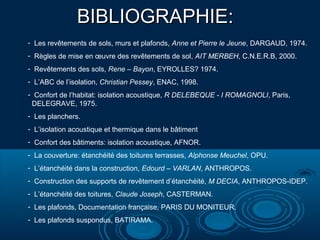

BIBLIOGRAPHIE:
- Les revêtements de sols, murs et plafonds, Anne et Pierre le Jeune, DARGAUD, 1974.
- Règles de mise en œuvre des revêtements de sol, AIT MERBEH, C.N.E.R.B, 2000.
- Revêtements des sols, Rene – Bayon, EYROLLES? 1974.
- L’ABC de l’isolation, Christian Pessey, ENAC, 1998.
- Confort de l’habitat: isolation acoustique, R DELEBEQUE - I ROMAGNOLI, Paris,
DELEGRAVE, 1975.
- Les planchers.
- L’isolation acoustique et thermique dans le bâtiment
- Confort des bâtiments: isolation acoustique, AFNOR.
- La couverture: étanchéité des toitures terrasses, Alphonse Meuchel, OPU.
- L’étanchéité dans la construction, Edourd – VARLAN, ANTHROPOS.
- Construction des supports de revêtement d’étanchéité, M DECIA, ANTHROPOS-IDEP.
- L’étanchéité des toitures, Claude Joseph, CASTERMAN.
- Les plafonds, Documentation française, PARIS DU MONITEUR.
- Les plafonds suspondus, BATIRAMA.

Contenu connexe

Tendances (20)

Dalle nervuré
Dalle nervuréDalle nervuré
Dalle nervuré

Exposé r. e. i. p
Exposé r. e. i. pExposé r. e. i. p
Exposé r. e. i. p

[Cours ENAU]: Chapitre 1 Enveloppes verticales .v.f
[Cours ENAU]: Chapitre 1 Enveloppes verticales .v.f[Cours ENAU]: Chapitre 1 Enveloppes verticales .v.f
[Cours ENAU]: Chapitre 1 Enveloppes verticales .v.f

Murs rideaux et menuiserie
Murs rideaux et menuiserieMurs rideaux et menuiserie
Murs rideaux et menuiserie

Les dalles
Les dallesLes dalles
Les dalles

Les planchers
Les planchersLes planchers
Les planchers

L'isolation thermique
L'isolation thermiqueL'isolation thermique
L'isolation thermique

Exposé Cloisons
Exposé CloisonsExposé Cloisons
Exposé Cloisons

Mur rideau
Mur rideau Mur rideau
Mur rideau

Revetements murs et sols
Revetements murs et solsRevetements murs et sols
Revetements murs et sols

Mur rideau 02
Mur rideau 02Mur rideau 02
Mur rideau 02

Menuiserie
MenuiserieMenuiserie
Menuiserie

Fondations 02
Fondations 02Fondations 02
Fondations 02

Isolation acoustique
Isolation acoustiqueIsolation acoustique
Isolation acoustique

Isolation thermique
Isolation thermiqueIsolation thermique
Isolation thermique

Structure
StructureStructure
Structure

Charpente metalique 01
Charpente metalique 01Charpente metalique 01
Charpente metalique 01

Plancher 1
Plancher 1Plancher 1
Plancher 1

Fondation..
Fondation..Fondation..
Fondation..

Isolation
IsolationIsolation
Isolation


Similaire à Revetements etancheité isolation plafond

Pathologie d'etanchiete.pptx
Pathologie d'etanchiete.pptxPathologie d'etanchiete.pptx
Pathologie d'etanchiete.pptxinesdemnati

isoler Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...
isoler  Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...isoler  Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...
isoler Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...HadJer61

281546683-Cours-Sur-Les-Planchers.ppppptx
281546683-Cours-Sur-Les-Planchers.ppppptx281546683-Cours-Sur-Les-Planchers.ppppptx
281546683-Cours-Sur-Les-Planchers.ppppptxHouSsam85

Étanchéité terrasse jardin sans isolant
Étanchéité terrasse jardin sans isolantÉtanchéité terrasse jardin sans isolant
Étanchéité terrasse jardin sans isolantIslem Mehimdet

Isolation thermique et acoustique.pptx
Isolation thermique et acoustique.pptxIsolation thermique et acoustique.pptx
Isolation thermique et acoustique.pptxbrahim mouhcine

éléments structuraux de batiment part 01.pdf
éléments structuraux de batiment part 01.pdféléments structuraux de batiment part 01.pdf
éléments structuraux de batiment part 01.pdfAbdouCh13

Guide des bonnes pratiques
Guide des bonnes pratiquesGuide des bonnes pratiques
Guide des bonnes pratiquescapitalenergy

Montès-fr
Montès-frMontès-fr
Montès-frlibnam

Fondations & structure en pierre
Fondations & structure en pierreFondations & structure en pierre
Fondations & structure en pierredalia yaici

Mur voile en béton armé
Mur voile en béton arméMur voile en béton armé
Mur voile en béton arméAbdelkader SAFA

transfert_thermique_isolation_v2.ppt
transfert_thermique_isolation_v2.ppttransfert_thermique_isolation_v2.ppt
transfert_thermique_isolation_v2.pptKaHina28

Live Eternit - La Facade Intelligente - Conférence batimat
Live Eternit  - La Facade Intelligente - Conférence batimatLive Eternit  - La Facade Intelligente - Conférence batimat
Live Eternit - La Facade Intelligente - Conférence batimatEternit France


Similaire à Revetements etancheité isolation plafond (20)

Revetements
RevetementsRevetements
Revetements

Platforme
PlatformePlatforme
Platforme

Pathologie d'etanchiete.pptx
Pathologie d'etanchiete.pptxPathologie d'etanchiete.pptx
Pathologie d'etanchiete.pptx

isoler Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...
isoler  Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...isoler  Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...
isoler Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...

Isolation des bâtiments
Isolation des bâtimentsIsolation des bâtiments
Isolation des bâtiments

281546683-Cours-Sur-Les-Planchers.ppppptx
281546683-Cours-Sur-Les-Planchers.ppppptx281546683-Cours-Sur-Les-Planchers.ppppptx
281546683-Cours-Sur-Les-Planchers.ppppptx

Enduits
EnduitsEnduits
Enduits

Planchers 05
Planchers 05Planchers 05
Planchers 05

L'isolation thermique
L'isolation thermiqueL'isolation thermique
L'isolation thermique

Planchers 07
Planchers 07Planchers 07
Planchers 07

Étanchéité terrasse jardin sans isolant
Étanchéité terrasse jardin sans isolantÉtanchéité terrasse jardin sans isolant
Étanchéité terrasse jardin sans isolant

Isolation thermique et acoustique.pptx
Isolation thermique et acoustique.pptxIsolation thermique et acoustique.pptx
Isolation thermique et acoustique.pptx

éléments structuraux de batiment part 01.pdf
éléments structuraux de batiment part 01.pdféléments structuraux de batiment part 01.pdf
éléments structuraux de batiment part 01.pdf

Guide des bonnes pratiques
Guide des bonnes pratiquesGuide des bonnes pratiques
Guide des bonnes pratiques

Montès-fr
Montès-frMontès-fr
Montès-fr

Fondations & structure en pierre
Fondations & structure en pierreFondations & structure en pierre
Fondations & structure en pierre

Mur voile en béton armé
Mur voile en béton arméMur voile en béton armé
Mur voile en béton armé

transfert_thermique_isolation_v2.ppt
transfert_thermique_isolation_v2.ppttransfert_thermique_isolation_v2.ppt
transfert_thermique_isolation_v2.ppt

Live Eternit - La Facade Intelligente - Conférence batimat
Live Eternit  - La Facade Intelligente - Conférence batimatLive Eternit  - La Facade Intelligente - Conférence batimat
Live Eternit - La Facade Intelligente - Conférence batimat

Carrelage
CarrelageCarrelage
Carrelage


Plus de Sami Sahli

Oscar niemeyer
Oscar niemeyerOscar niemeyer
Oscar niemeyerSami Sahli

Satiago Calatrava
Satiago CalatravaSatiago Calatrava
Satiago CalatravaSami Sahli

Ecole primaire
Ecole primaire Ecole primaire
Ecole primaire Sami Sahli

Frank loyd Wright
Frank loyd WrightFrank loyd Wright
Frank loyd WrightSami Sahli

Cours alea sismique
Cours alea sismiqueCours alea sismique
Cours alea sismiqueSami Sahli

Acier infrastructure
Acier infrastructureAcier infrastructure
Acier infrastructureSami Sahli

la Maison mozabite
la Maison mozabitela Maison mozabite
la Maison mozabiteSami Sahli

Hamma les annasser. au 01
Hamma   les annasser. au 01Hamma   les annasser. au 01
Hamma les annasser. au 01Sami Sahli

Présentation de projet urbain
Présentation de projet urbainPrésentation de projet urbain
Présentation de projet urbainSami Sahli

L’habitat intermédiaire
L’habitat   intermédiaire L’habitat   intermédiaire
L’habitat intermédiaire Sami Sahli

Généralité sur les sols
Généralité sur les solsGénéralité sur les sols
Généralité sur les solsSami Sahli

Cours fondations
Cours fondationsCours fondations
Cours fondationsSami Sahli

Cour 04-le-new-urbanisme
Cour 04-le-new-urbanismeCour 04-le-new-urbanisme
Cour 04-le-new-urbanismeSami Sahli

Analyse d'un hôtel
Analyse d'un hôtel Analyse d'un hôtel
Analyse d'un hôtel Sami Sahli


Plus de Sami Sahli (20)

AL HAMRA HCA
AL HAMRA HCAAL HAMRA HCA
AL HAMRA HCA

Toyo ito
Toyo itoToyo ito
Toyo ito

Oscar niemeyer
Oscar niemeyerOscar niemeyer
Oscar niemeyer

Satiago Calatrava
Satiago CalatravaSatiago Calatrava
Satiago Calatrava

Zaha hadid
Zaha hadidZaha hadid
Zaha hadid

Ecole primaire
Ecole primaire Ecole primaire
Ecole primaire

Frank loyd Wright
Frank loyd WrightFrank loyd Wright
Frank loyd Wright

Cours alea sismique
Cours alea sismiqueCours alea sismique
Cours alea sismique

Acier infrastructure
Acier infrastructureAcier infrastructure
Acier infrastructure

la Maison mozabite
la Maison mozabitela Maison mozabite
la Maison mozabite

Otto wagner
Otto wagnerOtto wagner
Otto wagner

Hamma les annasser. au 01
Hamma   les annasser. au 01Hamma   les annasser. au 01
Hamma les annasser. au 01

Présentation de projet urbain
Présentation de projet urbainPrésentation de projet urbain
Présentation de projet urbain

L’habitat intermédiaire
L’habitat   intermédiaire L’habitat   intermédiaire
L’habitat intermédiaire

Les dalles
Les dallesLes dalles
Les dalles

Généralité sur les sols
Généralité sur les solsGénéralité sur les sols
Généralité sur les sols

Cours fondations
Cours fondationsCours fondations
Cours fondations

Cour 04-le-new-urbanisme
Cour 04-le-new-urbanismeCour 04-le-new-urbanisme
Cour 04-le-new-urbanisme

Boufarik
BoufarikBoufarik
Boufarik

Analyse d'un hôtel
Analyse d'un hôtel Analyse d'un hôtel
Analyse d'un hôtel


Dernier

Texte avec différentes critiques positives, négatives ou mitigées
Texte avec différentes critiques positives, négatives ou mitigéesTexte avec différentes critiques positives, négatives ou mitigées
Texte avec différentes critiques positives, négatives ou mitigéesLeBaobabBleu1

Quitter la nuit. pptx
Quitter        la             nuit.   pptxQuitter        la             nuit.   pptx
Quitter la nuit. pptxTxaruka

rapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdfrapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdfOssamaLachheb

Àma Gloria.pptx Un film tourné au Cap Vert et en France
Àma Gloria.pptx   Un film tourné au Cap Vert et en FranceÀma Gloria.pptx   Un film tourné au Cap Vert et en France
Àma Gloria.pptx Un film tourné au Cap Vert et en FranceTxaruka

Un petit coin etwinning- Au fil des cultures urbaines
Un petit coin  etwinning- Au fil des cultures urbainesUn petit coin  etwinning- Au fil des cultures urbaines
Un petit coin etwinning- Au fil des cultures urbainesSocratis Vasiopoulos

Quitter la nuit. pptx
Quitter          la        nuit.    pptxQuitter          la        nuit.    pptx
Quitter la nuit. pptxTxaruka

Nathanaëlle Herbelin.pptx Peintre française
Nathanaëlle Herbelin.pptx Peintre françaiseNathanaëlle Herbelin.pptx Peintre française
Nathanaëlle Herbelin.pptx Peintre françaiseTxaruka

GHASSOUB _Seance 3_ measurement and evaluation in education.pptx
GHASSOUB _Seance 3_ measurement and evaluation in education.pptxGHASSOUB _Seance 3_ measurement and evaluation in education.pptx
GHASSOUB _Seance 3_ measurement and evaluation in education.pptxAbderrahim GHASSOUB

Réunion des directeurs de Jonzac - 15 mai 2024
Réunion des directeurs de Jonzac - 15 mai 2024Réunion des directeurs de Jonzac - 15 mai 2024
Réunion des directeurs de Jonzac - 15 mai 2024IEN_Jonzac

GHASSOUB _Seance 4_ measurement and evaluation in education_-.pptx
GHASSOUB _Seance 4_ measurement and evaluation in education_-.pptxGHASSOUB _Seance 4_ measurement and evaluation in education_-.pptx
GHASSOUB _Seance 4_ measurement and evaluation in education_-.pptxAbderrahim GHASSOUB

Exemple de grille d'audit 5S, check liste Audit
Exemple de grille d'audit 5S, check liste AuditExemple de grille d'audit 5S, check liste Audit
Exemple de grille d'audit 5S, check liste Audittechwinconsulting

PowerPoint-de-Soutenance-de-TFE-infirmier.pdf
PowerPoint-de-Soutenance-de-TFE-infirmier.pdfPowerPoint-de-Soutenance-de-TFE-infirmier.pdf
PowerPoint-de-Soutenance-de-TFE-infirmier.pdfDafWafia

Fiche de vocabulaire pour faire une appréciation
Fiche de vocabulaire pour faire une appréciationFiche de vocabulaire pour faire une appréciation
Fiche de vocabulaire pour faire une appréciationLeBaobabBleu1

Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"ArchivesdeLyon


Dernier (14)

Texte avec différentes critiques positives, négatives ou mitigées
Texte avec différentes critiques positives, négatives ou mitigéesTexte avec différentes critiques positives, négatives ou mitigées
Texte avec différentes critiques positives, négatives ou mitigées

Quitter la nuit. pptx
Quitter        la             nuit.   pptxQuitter        la             nuit.   pptx
Quitter la nuit. pptx

rapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdfrapport de stage gros oeuvre_compressed.pdf
rapport de stage gros oeuvre_compressed.pdf

Àma Gloria.pptx Un film tourné au Cap Vert et en France
Àma Gloria.pptx   Un film tourné au Cap Vert et en FranceÀma Gloria.pptx   Un film tourné au Cap Vert et en France
Àma Gloria.pptx Un film tourné au Cap Vert et en France

Un petit coin etwinning- Au fil des cultures urbaines
Un petit coin  etwinning- Au fil des cultures urbainesUn petit coin  etwinning- Au fil des cultures urbaines
Un petit coin etwinning- Au fil des cultures urbaines

Quitter la nuit. pptx
Quitter          la        nuit.    pptxQuitter          la        nuit.    pptx
Quitter la nuit. pptx

Nathanaëlle Herbelin.pptx Peintre française
Nathanaëlle Herbelin.pptx Peintre françaiseNathanaëlle Herbelin.pptx Peintre française
Nathanaëlle Herbelin.pptx Peintre française

GHASSOUB _Seance 3_ measurement and evaluation in education.pptx
GHASSOUB _Seance 3_ measurement and evaluation in education.pptxGHASSOUB _Seance 3_ measurement and evaluation in education.pptx
GHASSOUB _Seance 3_ measurement and evaluation in education.pptx

Réunion des directeurs de Jonzac - 15 mai 2024
Réunion des directeurs de Jonzac - 15 mai 2024Réunion des directeurs de Jonzac - 15 mai 2024
Réunion des directeurs de Jonzac - 15 mai 2024

GHASSOUB _Seance 4_ measurement and evaluation in education_-.pptx
GHASSOUB _Seance 4_ measurement and evaluation in education_-.pptxGHASSOUB _Seance 4_ measurement and evaluation in education_-.pptx
GHASSOUB _Seance 4_ measurement and evaluation in education_-.pptx

Exemple de grille d'audit 5S, check liste Audit
Exemple de grille d'audit 5S, check liste AuditExemple de grille d'audit 5S, check liste Audit
Exemple de grille d'audit 5S, check liste Audit

PowerPoint-de-Soutenance-de-TFE-infirmier.pdf
PowerPoint-de-Soutenance-de-TFE-infirmier.pdfPowerPoint-de-Soutenance-de-TFE-infirmier.pdf
PowerPoint-de-Soutenance-de-TFE-infirmier.pdf

Fiche de vocabulaire pour faire une appréciation
Fiche de vocabulaire pour faire une appréciationFiche de vocabulaire pour faire une appréciation
Fiche de vocabulaire pour faire une appréciation

Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"Les débuts de la collection "Le livre de poche"
Les débuts de la collection "Le livre de poche"


Revetements etancheité isolation plafond

  • 1. ECOLE POLYTECHNIQUE D ‘ARCHITECTURE ET D’URBANISME exposé sur: Revêtement Isolation É tanch éité Plafond Présenter par: Enseignants: Nabi Abdelraouf. Mr BAGLI. Kermezli Mounir. 4eme Année Mr MEZEOUD. Gr:04 ANNEE UNIVERSITAIRE 2006-2007
  • 2. Plan de l’exposé: 1- Revêtement. 2- Isolation. 3- Étanchéité 4- Plafond, Faux-plafond.
  • 3. 1- Revêtement  Présentation  Les revêtements des espaces intérieurs : - les revêtements verticales. - les revêtements horizontales.  Les revêtements des espaces extérieurs: - les revêtements verticales. (façades) - les revêtements horizontales.
  • 4. • Présentation Le choix judicieux d’un revêtement est la synthèse des multiples qualités qu’on exige Chaque partie de la construction doit avoir un revêtement spatiale qui la différencier des autres espaces. Chaque revêtement doit rependre a des exigences selon les cas: - Pour les revêtements de sols doit être antidérapantes,résistants à usure , d’un entretien facile et peut coûteux. - Pour les revêtements de façades doit être résistants à l’humidité, Au gel et à l’isolation acoustique et phonique. Les revêtements de façade assurent l’imperméabilité des murs qu’il recouvrent soit simplement l’aspect esthétique de la façade.
  • 5. Définition: c’est l’ensemble des diverses épaisseurs de matériaux qui contribuent à habiller les matériaux de gros œuvre
  • 6. Types de revêtements Les revêtements de sols Revêtements muraux Les revêtements de plafonds Les revêtements de sols scellé Matériaux durs de formes divers (dalle en pierre) Les revêtements de sols plastique Revêtement minces en dalles ou en lés à base Les revêtements de sols plastique de résine thermoplastique Revêtement en dalle ou en lés à base de fibre synthétique
  • 7. Revêtements de sol scellés Carreaux et dalles À liant ciment Les carreaux et dalles de mosaïque de marbre à liant ciment (granito) Couche d’usure constituée de granulés ou éclats de marbre Couche inférieure constituée de sable et de ciment Carreaux céramiques
  • 8. Dalles en matériaux naturels 1-Dalle de forme régulière 2-Dalle de forme irrégulière Revêtement de sol plastique Revêtement de sol textile
  • 9. Critères de choix du revêtement en fonction du local Les choix du revêtement de sol en fonction de l’utilisation envisagée est lié aux critères suivant : 1234- L’abrasion ou usure à la marche. Action mécanique. Comportement à l’eau. Tenue aux agents chimiques.
  • 10. Abrasion à la marche A A1 locaux à affection individuelle A2 locaux à affection collective Action mécanique M L’action de l’eau E L’action chimique T M1 E0 T0 Bruit mécanique non préjudiciable Locaux qui ne sont pas des salle d’eau Locaux ou les produits sont manipulés que rarement M2 Le sol peut être mouillé par suite d’usage normal Bruit préjudiciable E1 E2 sol peut être constamment humide T1 Locaux ou ces même produit sont manipulés couramment T2 Locaux ou ces produit sont constamment manipulés
  • 11. Les revêtements des espaces intérieurs Carreler un sol     1-préparation du mortier colle. 2-mélanger énergiquement a l’aide d’un mixeur le mortier 3-étaler le mortier a l’aide d’une spatule a dents. 4-poser ensuite les carreaux. On commence toujours a partir du milieu de la chambre
  • 12.  5- Enfoncez les carreaux dans la couche de colle a l’aide d’un maillet .  6- Utiliser une ficelle tendue pour ce repérer.  7- La préparation des découpes de carreaux.  8- Insérer les carreaux a leur emplacement.  9- Laissez sécher pendant 2 jours.
  • 13.  10- Mouillez et nettoyez abondamment les carreaux.  11- Le mortier doit être scellé dans les joints.  12- Rincez la surface avec une éponge humide.  13- Séchez avec un chiffon.
  • 14. Carreler une terrasse. La seule différences c’est la disposition d’un revêtement étanche pour empêcher les infiltration des eaux de terrasses et les remonter capillaires dans le cas du RDC.
  • 15. Des carreaux sur une surface enduite lisse. Ci le support et bien plat et lisse la pose des carreaux devient un jeux comme en peut ne pas utiliser le niveau.
  • 16. La méthode traditionnel appliquée dans la mise en œuvre du carrelage. carrelage Couche de mortier Couche de sable La dalle de compression
  • 17. Les types de planchers Plancher en bois sur support en B.A Plancher en bois sur support en bois
  • 18. Plaques de béton Revêtement vinylique Plaques de fonte Mosaïque de grés en céramique
  • 19. Parquet collé sur plaques Parquet-mosaïque Chape en granito Revêtement sur support surélevé
  • 20. Exemples de différents types de motifs et de disposition des dalles de sols.
  • 23. On peut avoir une distinction entre les espaces par une simple différenciation du traitement de sol.
  • 24. LA MISE EN ŒUVRE DE LA FAIENCE 1- répartir la surface du mur par tranche de1à 1,5m2 2-posez les carreaux en appuyant dessus et en commençant du haut vers le bas.
  • 25. 3-étaler le mortier en faisant des8 pour remplir les joints. 4-nettoyez a l’aide d’une éponge humides puis avec d’autre sec.
  • 26. Exemple de SDB bien décorée avec de la faïence et le verre
  • 27. ELEMENTS DE CLOISONS EN PLATRES + BILLES DE STYROPORTS EN LAINE DE VERRE + PLATRES CLOISONS SEPARATIVES
  • 28. CLOISONS A CARREAUX DE PLATRES CLOISONS AMOVIBLES EN BRIQUES CREUSES CLOISONS AMOVIBLES A PANNEAUX D’ACIER
  • 30. CLOISONS ACCORDEON CLOISONS A OSSATURES METALLIQUES CLOISONS A AMES ALVEOLAIRES
  • 31. Les revêtements des espaces extérieurs Les différentes matériaux utiliser dans le traitement de façade: l2345- Le béton. La pierre. Le verre. La lumière. La couleur.
  • 32. Le béton est le seul matériau qui permet d’avoir des formes de structures et de façades irrégulière.
  • 33. La pierre naturelle peut être utiliser dans les traitement de façades Tôle en aluminium Brique Mur rideau avec revêtement en pierre naturelle
  • 34. Façade en verre Façade en verre qui peut être utiliser comme parois publicitaire Coupe d’un mur-rideau revêtu d’un carrelage en verre
  • 35. Façades en murs rideaux en verre
  • 36.
  • 38.
  • 39. Utilisation des moucharabiehs modernes au niveau de la façade (L’IMA).
  • 40. Traitement de façade par la couleur L’utilisation de la couleur comme un élément de revêtement
  • 41. Traitement de façades par la lumière La lumière est considérer comme un revêtement utiliser a des échelles différentes
  • 42. Enduits et revêtements de finition: Les produits d’imperméabilisation sont réalisés sur chantiers a partir de mélanges de constituants primaires(eau, sable, liant…) . Ces enduits s’appliquant par projection ou manuellement et leur épaisseurs sont supérieures a 8mm et nécessite une préparation du support. Le rôle de ces produits: - Ils rattrapent les inégalités de surface du gros œuvres. - Ils assurent ,éventuellement l’aspect décoratif ou permettent d’obtenir une surface prête a recevoir un enduit décoratif ou une peinture . - Ils protégent contre les infiltration des eaux
  • 43. REVETEMENT DES FACADES Application d’un enduit décoratif tyrolien à base de ciment
  • 44. Enduit décoratif a base de ciment et de granulats projetés
  • 47. Les revêtements des espaces extérieurs (horizontal) Revêtement des places publics avec du carrelage de différents formats.
  • 48. Revêtement en pierre naturelle (le moellon).
  • 49. 2- Isolation - Présentation:  1-L’ISOLATION THERMIQUE     NOTIONS DE CONDCTIVITE ET DE RESISTANCE THERMIQUES NOTIONS DE CONFORT THERMIQUE LES DEPERDITIONS CALORIFIQUES LA PROTECTION SOLAIRE  2-L’ISOLATION PHONIQUE      QUELQUE MOYENS POUR LUTTER CONTRE LE BRUIT ISOLATION DES MURS DE FAÇADES ISOLATION DES PLANCHERS ISOLATION DES TOITURES ISOLAION DES OUVERTURES
  • 50. • Présentation: Isoler c’est concevoir et réaliser les structures constituant une construction afin d’assurer la protection de ses occupants . Si l’isolation thermique reste l’exemple d’un investissement qui peut s’amortie assez rapidement en économies de chauffage, l’isolation phonique prend une importance accrue dans l’environnement urbain.
  • 51. 1-L’ISOLATION THERMIQUE: ce qu’il faut éviter dans la construction c’est le transfert calorifique , c’est a dire le transfert chaud-froid qui se fait toujours du chaud vers le froid
  • 52. L’absorption calorifique se fait au niveaux de :toitures,murs sols fenêtres et portes,mais les plus importantes se font au niveau des murs et de la toiture
  • 53. NOTIONS DE CONDCTIVITE ET DE RESISTANCE THERMIQUES 1-La conduction thermique: C’est le coefficient λ exprimé en (w/m. °c).Plus il est élevé,plus le matériau transmet la chaleur. 2-la résistance thermique: C’est une valeur donnée au matériau de construction en fonction de leur capacité à s’opposer aux échanges de chaleur.
  • 54. 3-L’absorption: Lorsque un matériau est exposé au soleil,il absorbe une partie α et en réfléchie une autre ρ de plus les surfaces sont claires,plus l’absorption sera faible. 4-L’inertie: Lorsque un flux de chaleur travers une paroi il se transmet sur la face opposée avec un retard et un affaiblissement.
  • 55. NOTIONS DE CONFORT THERMIQUE Plus l’écart entre le corps et l’ambiance est grand,plus la sensation d’inconfort est importante.
  • 56. Le confort thermique résulte de la conception architecturale : - Les pays chauds : il faut minimiser les transmissions calorifiques,les apports solaires directes, bien orienter le bâtiment et profiter au maximum du refroidissement nocturne. - Les pays froids : il faut minimiser les déperdition,optimiser les apports solaires. Le chauffage est nécessaire dans ces pays.
  • 57. Les conditions à remplir: Pour une bonne température ambiante (entre 18 et 21 °c) il faut: -une bonne régulation :répartir la chaleur ou la fraîcheur dans l’ensemble de la maison. -un renouvellement d’air. -une humidité suffisante.
  • 58. Le renouvellement de l’air doit avoir un niveau minimum, correspondant à une norme, qui précise que l’air doit pouvoir circuler librement des pièces principales vers les pièces de services. Le principe de base est d’avoir des entrée d’air dans toutes les pièces principales et des sorties d’air dans toutes les pièces de services .
  • 59. LES DEPERDITIONS CALORIFIQUES Les ponts thermiques sont la cause principale de déperdition calorifique. Il faut isoler en priorité les éléments qui causent les pertes les plus importantes, c’est-àdire, dans l’ordre décroissent: les vitrages, les parois en contact avec l’extérieur, et les parois en contact avec un local non chauffé. Le pont thermique est une partie de la construction qui présente un défaut d’isolation ,donc perte ou apport de chaleur désiré.
  • 60. Il y a deux type d’isolation Certains ponts thermiques peuvent être éviter facilement par le calfeutrage des portes et des fenêtres
  • 61. LA PROTECTION SOLAIRE La protection des murs et des ouvertures contre le rayonnement solaire.
  • 62. 2-L’ISOLATION PHONIQUE: A pour but la protection des individus des nuisances extérieurs. Mais elle doit également protégé les autres de nos propres nuisances sonores. Le bruit doit être d’abord combattu à la source, mais tout particulier peut s’en protéger en réalisant certains aménagements.
  • 63. L’isolation phoniques entres les appartements d’un même immeuble permet une grande liberté de vie,ainsi que le respect de l’autre. Isolement des à 500Hz des parois composites. Une bonne isolation phonique ne peut donc être obtenue qu’en combinant des matériaux différents, de manière à ce que la fréquence critique de l’un soit fortement atténuée par l’autre
  • 64. QUELQUE MOYENS POUR LUTTER CONTRE LE BRUIT Réflexion et absorption des ondes acoustiques. La dalle flottante doit être désolidarisée des murs et des planchers.
  • 65. Amélioration de l’isolation d’une fenêtre. Les porte palière :il faut mettre un joint d’étanchéité + une barre de seuil.
  • 66. ISOLER UNE MAISON EXISTANTE Isoler les murs 1-Isoler par l’extérieur: On fixe l’isolant sur les murs de façades,cette opération est facile a réaliser ,mais elle modifie l’aspect extérieur de la maison. Si la construction présente un intérêt architectural particulier,on optera pour une isolation par l’intérieur. 2-Isoler par l’intérieur: On fixe l’isolant sur la face intérieur des murs de façades,mais cette solution engendre des problèmes (réduction de la surface habitable et création de pont thermique)
  • 67. Les matériaux d’isolation La très grande diversité des matériaux isolants permet d’apporter une réponse efficace et économique à tous les cas. Critères pratiques: pour éviter les déboires résultant d’une mauvaise mise en œuvre, la facilité d’utilisation d’un matériau pour un usage donné importe autant que son pouvoir isolant. Il existe une grande diversité de produits composites qui combinent facilité d’emploi et efficacité d’isolation. • Les produits souples, conditionnés en rouleaux, sont de deux sortes: - Des laines minérales pour les fores épaisseurs. - Des laines ou des mousses synthétiques en faibles épaisseurs, contrecollées sur une feuille pare-vapeur. • Les éléments rigides sont soit des produits relativement denses d’origine naturelle (plâtre, bétons cellulaires, bois) soit des polystyrènes, nettement plus légers. • Les produits en vrac s’utilisent principalement pour garnir le plancher d’un comble ou un vide entre deux cloisons; ce sont des flocons de matière synthétique expansée.
  • 68. Produits homogène: les matériaux isolants homogènes servent essentiellement au doublage de cloisons. Toutefois, certains matériaux utilisés pour la couverture, comme l’ardoise ou les shingles, peuvent servir à l’isolation d’un mur par l’extérieur. Les matériaux de construction les plus couramment l employés pour réaliser une cloison isolante sont: : -Le bois soit en panneaux de particules ou de fibres, soit en lambris; -Le béton alvéolé, sous forme de parpaings assemblés à l’aide d’une colle spécifique; -La brique, généralement creuse en petite épaisseur. Le plâtre offre des possibilités très étendues, soit en cloison de doublage, soit sous forme de panneaux composites doublés de laine minérale ou de polystyrène expansé. Ces matériaux sont faciles à mettre en œuvre et laissent une face finie prête à peindre ou à tapisser. Les laines minérales, matériaux économiques et de mise en œuvre assez simple, présentent une résistance thermique relativement élevée. Le polystyrène, l’un des matériaux les plus employés pour l’isolation des habitations, se présente sous diverses qualités -Le polystyrène expansé moulé. -Le polystyrène expansé extrudé. -Le polystyrène expansé thermo-comprimé.
  • 69. ISOLATION DES MURS ET DES FAÇADES Isolation intérieure 1-Isolation par l’intérieur
  • 70. On place directement l’isolant dans l’épaisseur du mur ,on peut : -utiliser des maçonneries isolantes . -composer soit même le mur . -injecter des mousses isolantes. 2-Isolation dans l’épaisseur du mur
  • 71. Isolation intérieure des murs: Bien que murs ne les soit directement responsables que d’un sixième environ des pertes thermique d’une construction, une mauvaise isolation crée l’effet de (paroi froide) qui incite les occupants à surchauffer inutilement, ce qui aggrave les pertes thermiques. Étude technique: l’isolation de la face intérieure des murs est celle qui peut nécessiter le travail le plus important, en regard des gains qu’elle procure, du fait des travaux connexes induits par cette opération, au niveau de l’installation du chauffage, de l’électricité, des revêtements et des ouvertures. - La situation de mur détermine l’importance de l’isolation à réaliser. - La nature de l’ouvrage joue un rôle en fonction de l’inertie thermique de la maçonnerie. - L’état hygrométrique doit être pris en compte avant d’entamer les travaux d’isolation. - La destination de la pièce dont on veut renforcer l’efficacité thermique.
  • 72. Isolation par l’extérieur Technique fort ancienne, l’isolation des murs par un matériau plaqué à l’extérieur marque le style des constructions. Dans une isolation composite le matériau isolant doit recouvrir parfaitement la surface du mur, afin d’éliminer les ponts thermiques. Dans ce système l’isolant en laine minérale revêtue d’un voile en tissu de verre est plaqué sur le mur par une ossature en tasseaux, sur lesquels on fixe ensuite le bardage en laissant une lame d’air entre bardage et isolant.
  • 73. 3- Isolation par l’extérieur Cette solution offre l’avantage de ne pas travailler à l’intérieur de la construction
  • 74. ISOLATION DES PLANCHERS Isolant fixé en sousface du plancher 1-Dans les locaux chauffés Isolant posé sur le plancher. Plancher à entrevous
  • 75. 2-Dans les locaux non chauffés Les planchers surmontant les caves et les garages transmet la chaleur ,se qui provoque une déperdition importante,qui s’ajoute à la sensation désagréable du sol froid.
  • 76. ISOLATION DES TOITURE En montant, l’air chaud emporte les calories hors de la maison, ce qui explique pourquoi un tiers des pertes thermiques se situe au niveau des toitures, combles et plafonds. Des moyens simples permettant de colmater ces fuites pour améliorer la qualité thermique de la construction. 1-Isoler une toiture terrasse Se mode de couverture ou le plancher haut du dernier niveau sert de support à l’étanchéité
  • 77. Le principe est de récupérer l’espace sous la toiture. 2-Isoler des combles habitables
  • 78. On peut procéder à l'isolation par soufflage de l’isolant 3- Isoler des comble non habitables Ou par copeaux de mousse en PVC
  • 79. Les matériaux d’isolation: 1- La laine minérale: matériau le plus employé pour isoler les combles, la laine minérale se prête à des méthodes de pose variées, quelle que soit la destination des pièces isolées. 2- Les matériaux granuleux: Pour isoler des combles perdus, il suffit de recouvrir leur sol de matériau isolant, les granulés ou flocons étant les solutions les plus simples et économiques.
  • 80. Les matériaux d’isolation: 3- Les matériaux rigides et semi-rigides: En raison de leur résistance mécanique, les matériaux rigides peuvent participer à la tenue de l’ouvrage dont ils assurent l’isolation.
  • 81. ISOLATION DES OUVERTURES Les ouvertures constituent des défauts dans la cuirasse de toute construction, particulièrement en matière de qualité thermique. La réduction des fuites à ce niveau constitue toujours un investissement rentable, à envisager en premier lieu. Calfeutrer et isoler: les ouvertures sont responsables de 20à 30 % des fuites thermique d’une habitation, les vitres constituant la principale source de déperditions. La suppression de ces causes de pertes nécessite des interventions assez différentes selon la cause, qui mettent en œuvre des produits spécifiques.
  • 82. -Le calfeutrage des ouvertures est la première opération à envisager pour améliorer l’isolation d’une construction. -L’isolation des vitrages par: - le double vitrage consiste à remplacer la vitre d’origine par un panneau comportant deux vitres maintenues dans un cadre assurant la circulation d’une lame d’air entre elles; -le survitrage, solution la plus simple et économique, consiste à doubler la vitre d’origine par une autre, fixée dans un petit cadre, fixé ou ouvrant. -La double fenêtre est la solution la plus efficace (mais la plus onéreuse),tant pour l’isolation thermique que la protection acoustique, lorsque la profondeur de la baie vitrée le permet. -Les portes qui sont manœuvrées plus souvent que les fenêtres, posent un problème particulier au niveau du seuil. Son calfeutrage doit être adapter au type de revêtement du sol et à l’écartement entre bas de porte et sol. -Les fissures qui peuvent exister autour des huisseries et aux passages de tuyauteries à travers un mur extérieur, un plancher ou un plafond sous comble.
  • 83. Calfeutrage des portes et des fenêtres Pose d’une plinthe basculante Joints de fenêtres 1- Coupez la plinthe à la largeur de la porte. 2- Vissez la plinthe au bas de la porte après avoir replie la branche du ressort sous la bande. 3- Repérez l’emplacement du contact et clouez-y la petite platine métallique. Le calfeutrage des fenêtres s’effectue le plus souvent à l’aide de joints auto-adhésifs, à poser en fond de feuillure, dont le bourrelet est soit en mousse 1-soit en caoutchouc 2- on peut également clouer un joint métallique 3- dont on relève le bord libre avec le dos d’une cuillère 4pour obtenir une forme en V.
  • 84. ISOLATION DES OUVERTURES Quelque illustrations sur la manière dont on peut isoler les ouvertures d’une habitation.
  • 85. 3 - Étanchéité Présentation 1-L’étanchéité à l’air et à l’eau. - 2-L’étanchéité des soubassements et des fondations. 3-L’étanchéité des murs. 4-L’étanchéité des toitures
  • 86. Présentation Les fluides se rencontrent pratiquement, à l’heure actuelle, dans toutes les techniques, soit sous formes de fluides à véhiculer dans les distributions d’eau ou de l’air.
  • 87. 3- L’ÉTANCHÉITÉ 1-L’étanchéité à l’air et à l’eau: L’air et l’eau sont indispensable à notre existence . L’absence de ces deux éléments est néfaste ,mais une surabondance l’est également
  • 88. 2-L’étanchéité des soubassements et des fondations: Il est nécessaire de : - Creuser ± 1m de profondeur autour de la maison. - Fixer sur les fondations des panneaux isolants. - Couler 1 socle de béton au fond de la tranchée. - Poser un drain. - Combler la tranchée avec un ensemble drainant.
  • 89. 2-L’étanchéité des soubassements et des fondations: Il existe une solution de complément pour permettre un assèchement plus rapide des fondations et des mur.
  • 90. 3-L’étanchéité des murs: Il faut les protéger par un enduit extérieur qui sera renforcé au niveau du soubassement . Il conviendra choisir un enduit de plâtre,ciment ou de terre qui laisse une certaine humidité transité librement dans la maçonnerie.
  • 91. 3-L’étanchéité des murs: Imperméabilisation des murs et fondations pour lutter contre les remontées capillaires
  • 92. 4-L’étanchéité des toitures: Il s'agit surtout des toitures terrasses .L’isolation nécessite un traitement particulier qu’il est recommandé de faire réaliser par un professionnelle.
  • 93. 4- Plafond et faux-plafond. • Définition • • • • • Les fonction Matière constitutive Conception Caractéristique du plafond Exemples.
  • 94. Définition Le plafond est la surface qui limite le haut d’un local. Cette surface peut être la sous-face du plancher supérieur ou d’une toiture habillée ou bien un plafond indépendant exécuté audessous du plancher ou de la toiture qui en masque la sousface et réduit la hauteur du local.
  • 95. Les fonction de plafond A la notion de plafond, sont attachées différentes fonctions: - La correction acoustique: c’est-à-dire l’amélioration des qualités d’audition à l’intérieur du local; - L’isolation thermique: c’est-à-dire la limitation des transferts thermiques entre le local considéré et le dessus du plafond; - L’éclairage: il peut être naturel ou artificiel obtenu par l’emploi d’éléments translucides, l »emploi de luminaires intégrés l’emploi d’éléments ajourés; La protection contre l’incendie: dans ce cas, le rôle du plafond est d’augmenter la résistance au feu de la structure porteuse en cas d’incendie; La fonction chauffage (plafond rayonnant): le plafond est constitué d’un serpentin chauffant fixé à des plaques métalliques qui diffusent et rayonnent la chaleur; La fonction climatisation (plafond soufflant): le plenum est mis en surpression et l’air traité se répand dans la pièce au travers des perforations ou des fentes ménagées dans les éléments constitutifs.
  • 96. Matière constitutive De nombreux matériaux sont utilisés seuls ou en association pour la construction des plafonds. On trouvera ci-après les matériaux constituant, d’une part, les éléments de remplissage du plafond, d’autre part, l’ossature porteuse. 1- Matériaux à base de minéraux: - Éléments à base de plâtre ce sont des éléments préfabriqués en plâtre dont le séchage se fait en étuve conditionnée. on peut distinguer: plaques en plâtre naturel; - plaques en plâtre de synthèse; - plaques de plâtre cartonnées se composant d’un cœur en plâtre sur ses deux faces et sur ses flancs à un revêtement en feuille de carton spécial. - Éléments en amiante ciment ce sont des plaques rigide planes ou en relief. - Éléments à base de fibres minérales ce sont des plaques rigides ou en relief constituées de minéraux filés à haute température (verre ou roche) et agglomérés avec des résines synthétiques.
  • 97. 2- Matériaux ligno-cellulosiques: - Panneaux de particules de bois: ils sont constitués de petits fragments de bois et mis en forme sous pression avec apport de résine synthétique on distingue:- panneaux standard; - panneaux résistant à l’humidité. - Contreplaqués: ils sont obtenus par superposition et collage de feuilles de bois. - Panneaux de particules de lin: les particules de lin sont liées à chaud par des résines dans une presse. - Panneaux de fibres: ils sont fabriqués à partir de fibres végétales dont la cohésion résulte du feutrage des fibres et de leurs propriétés adhésives propres. - Placages: ce sont des feuilles de bois minces obtenues par tranchage ou déroulage. Leur aspect décoratif les fait utiliser en revêtement. 3- Éléments métalliques: ces éléments se présentent sous forme de lames en tôle pliée à froid, de bacs emboutis ou bien sous forme déployée. Plafond en bois
  • 98. Conception Suivant la nature des éléments constitutifs et la type du montage, on peut distinguer deux grandes familles de faux-plafond: 1- Les plafonds suspendus avec ossature: ils sont constitués d’éléments indépendants, simples ou composites (dalles, panneaux, bacs, lames, plaques) supportés par une ossature. Quels que soit les matériaux suspendus, les éléments en sont: -Soit disposés et fixés sur une ossature unique suspendue ou fixée aux structures porteuses; -Soit disposés et fixés sur une ossature secondaire rendue elle-même solidaire d’une ossature primaire qui est suspendue aux structures porteuses. Suivant le type de montage, l’ossature peut être: -Apparente (partie inférieure de l’ossature visible) -Non apparente (les éléments sont montés bord à bord sur les quatre côtés). semi-apparente (les éléments sont montés bord à bord sur seulement deux côtés et l’ossature reste apparente sur les deux autres côtés) 2- Les plafonds suspendus sans ossature: ils sont Soit d’éléments, généralement à base de plâtre, liés entre eux par emboîtement ou par liant à base de plâtre, suspendus directement aux structures porteuses; Soit d’éléments souples montés en pose tendue. 1-Bande à lumière 2- Suspenseur 1-Bande à lumière 3-Profil primaire 2- Suspenseur 4-Raccord coulisse. 3-Profil portant 5-étrier à ressort. 4-Profil de raccordement 6- Profil. 5-Coulisse de rive. 7- Raccord. 8- coulisse de rive. 9- Ressort de rive. 10- profil. Plafond à ossature apparente Plafond à ossature non apparente
  • 99. Exemples Plafond plan en plâtre armé Plafond constitué de dalles en plâtre, allégées et renforcées d’une résille en fils de verre.
  • 100. Plafond décoratif à reliefs asymétriques Plafonds constitués de panneaux en laine de verre moulée revêtue d’une peinture granitée blanc mat Exemple de composition
  • 101. Plafond plan absorbant acoustique 1- plafond constitué de panneaux en laine de verre dense en sandwich entre deux voiles de verre. 2- plafond constitué de panneaux en laine de verre rigide
  • 102. Plafond plan résistant à l’humidité Plafond constitué de panneaux à base de silice et de chaux renforcée par des fibres inorganiques; ossature apparente. Montage
  • 103. Plaque de plâtre pour plafond suspendu Plafond suspendu à ossature apparente sur laquelle reposent les plaques de plâtre revêtues sur une face de vynil blanc granité.
  • 104. Plafond décoratif absorbant acoustique, incombustible Plafond peut être utilisée dans les locaux à forte hygrométrie. Conservatoire de musique de Lyon. Des plafonds peut être utilisée en milieu industriel.
  • 105. Plafonds linéaires Plafonds plans composés de lames en aluminium ou en acier laqué au four, clippées horizontalement sur des porte-lames à ergots
  • 106. Plafond suspendu en panneaux de plâtre armé Plafond constitué de panneaux spéciaux en plâtre armé jointoyés. Les panneaux sont fixés au support, bois, acier ou béton par des suspentes réglables en acier galvanisé.
  • 107. Plafonds volumiques alvéolaires Plafonds paralumes Plafond décoratif à claire voie constitué de lamelles en aluminium suspendues verticalement suivant une trame régulière.
  • 108. Plafonds volumétriques (grilles décoratives – caissons acoustiques) Plafonds volumiques composés, soit de panneaux complexes formant caissons, soit de lames rectilignes et de feuillards incurvés disposés verticalement et formant grille. Plafond caissons. Plafond grille décoratif
  • 109. Plafond tridimensionnel Plafonds volumiques lumineux Plafonds à éclairage diffus constitués de panneaux en réseau alvéolaire Détails du faux plafond Plafond acoustique et décoratif réalisé par montage vertical et de différentes combinaisons (triangle, carré, losange, hexagone
  • 110. Plafond alvéolaire Plafonds simple sans aucun traitement
  • 111. Utilisation du polystyrène dans la décoration des plafonds et les murs.
  • 112. BIBLIOGRAPHIE: - Les revêtements de sols, murs et plafonds, Anne et Pierre le Jeune, DARGAUD, 1974. - Règles de mise en œuvre des revêtements de sol, AIT MERBEH, C.N.E.R.B, 2000. - Revêtements des sols, Rene – Bayon, EYROLLES? 1974. - L’ABC de l’isolation, Christian Pessey, ENAC, 1998. - Confort de l’habitat: isolation acoustique, R DELEBEQUE - I ROMAGNOLI, Paris, DELEGRAVE, 1975. - Les planchers. - L’isolation acoustique et thermique dans le bâtiment - Confort des bâtiments: isolation acoustique, AFNOR. - La couverture: étanchéité des toitures terrasses, Alphonse Meuchel, OPU. - L’étanchéité dans la construction, Edourd – VARLAN, ANTHROPOS. - Construction des supports de revêtement d’étanchéité, M DECIA, ANTHROPOS-IDEP. - L’étanchéité des toitures, Claude Joseph, CASTERMAN. - Les plafonds, Documentation française, PARIS DU MONITEUR. - Les plafonds suspondus, BATIRAMA.
