PROJET URBAIN:
FAIT PAR:
HADDOUCHE SOUHILA
CHAFI SIHAM
CHAOU SIHAM
RAZOUG NESRIN
PLAN DE TRAVAIL:
01-PROBLÉMATIQUE:
générale.
spécifique.
02-ANALYSE URBAINE:
Découpage de POS (découpage existant, proposition
d’une nouvelle découpage)
Analyse typologique.
03-PROJET URBAIN:
Etat des lieux de l’air d’intervention.
Etat de bâti.
Proposition d’une nouvelle structure.

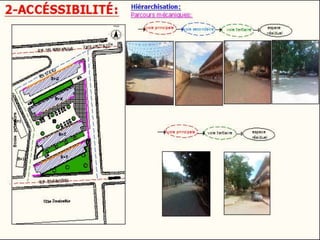

Hiérarchisation des parcours .
Proposition d’aménagement.
Emplacement des équipements.

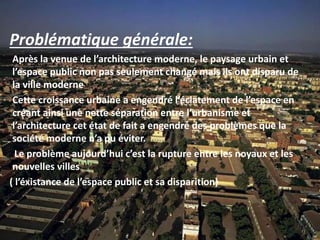

Problématique générale:
Après la venue de l’architecture moderne, le paysage urbain et
l’espace public non pas seulement changé mais ils ont disparu de
la ville moderne
Cette croissance urbaine a engendré l’éclatement de l’espace en
créant ainsi une nette séparation entre l’urbanisme et
l’architecture cet état de fait a engendré des problèmes que la
société moderne n’a pu éviter.
Le problème aujourd’hui c’est la rupture entre les noyaux et les
nouvelles villes
( l’éxistance de l’espace public et sa disparition)
Analyse urbaine de la ville
PROBLEMATIQUE:
Ou est situé l’aire d’intervention? Et quelle est son échelle
appartenance par rapport à la ville?
Une analyse urbaine
• L’ évolution historique: a pour objectif de bien comprendre
l’évolution de la structure de la ville.
Pour pouvoir découper la ville en plusieurs entités puis
déterminer celle ou se trouve notre terrain (son échelle
d’appartenance c a d le POS)
• L’analyse typologique: a pour objectif de connaitre l’évolution de
l’espace public du noyau historique aux nouvelle villes moderne
(l’éclatement)
PROBLEMATIQUE:
Comment construire le projet urbain? Et comment éviter les
problèmes engendrer par l’éclatement ( la désorientation,
l’incohérence des parcours, l’absence des espace publics, le
problème de la mixité fonctionnelle, le rapport entre le bâti et le
non bâti)

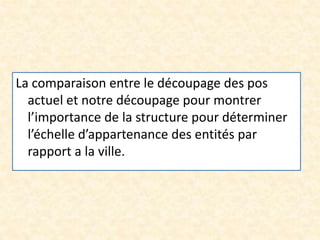

La comparaison entre le découpage des pos
actuel et notre découpage pour montrer
l’importance de la structure pour déterminer
l’échelle d’appartenance des entités par
rapport a la ville.

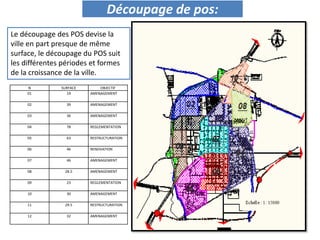

Découpage de pos:
Le découpage des POS devise la
ville en part presque de même
surface, le découpage du POS suit
les différentes périodes et formes
de la croissance de la ville.
N SURFACE OBJECTIF
01 19 AMENAGEMENT
02 39 AMENAGEMENT
03 36 AMENAGEMENT
04 78 REGLEMENTATION
05 63 RESTRUCTURATION
06 46 RENOVATION
07 46 AMENAGEMENT
08 28.5 AMENAGEMENT
09 23 REGLEMENTATION
10 30 AMENAGEMENT
11 29.5 RESTRUCTURATION
12 32 AMENAGEMENT

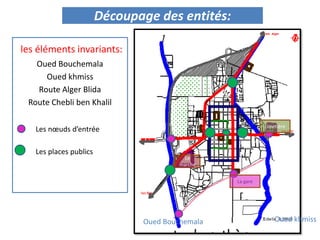

les éléments invariants:
Oued Bouchemala
Oued khmiss
Route Alger Blida
Route Chebli ben Khalil
Découpage des entités:
Oued khmissOued Bouchemala
Le
marché
cimetière
La gare
Les nœuds d’entrée

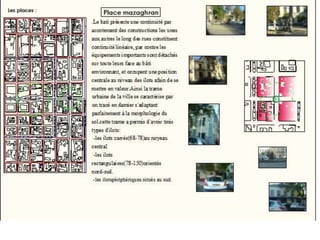

Les places publics

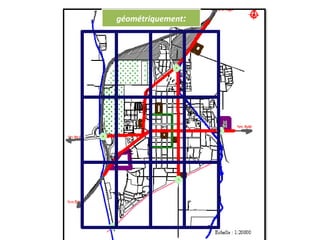

géométriquement:

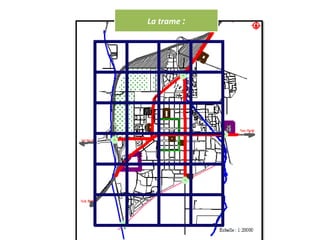

La trame :

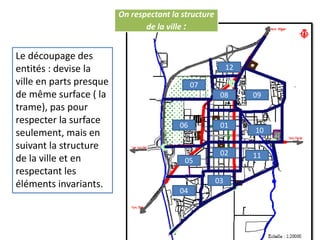

On respectant la structure
de la ville :
Le découpage des
entités : devise la
ville en parts presque
de même surface ( la
trame), pas pour
respecter la surface
seulement, mais en
suivant la structure
de la ville et en
respectant les
éléments invariants.
01
02
03
05
04
06
07
08
11
09
10
12

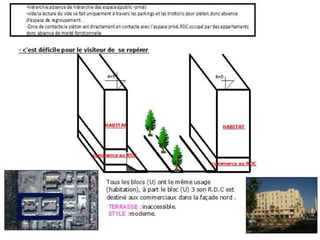

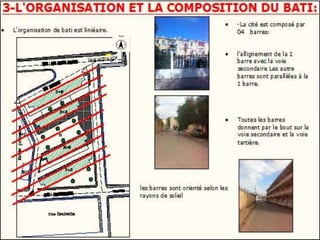

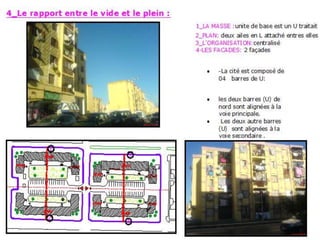

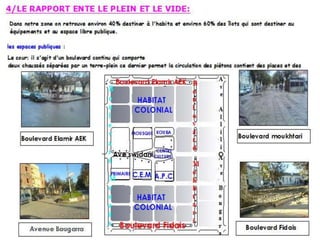

L’analyse typologique: a pour objectif de
connaitre l’évolution de l’espace public du
noyau historique aux nouvelle villes moderne
(l’éclatement)

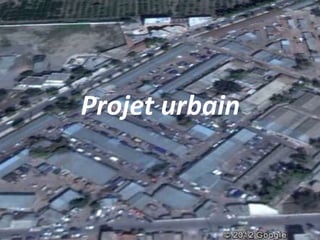

Projet urbain

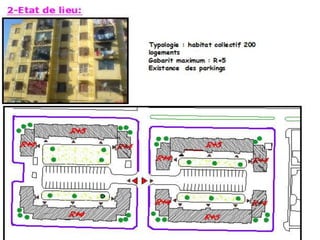

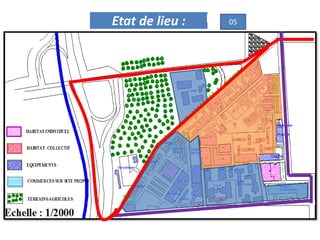

Etat de lieu : POS n°0605
Besoin d’une rénovation

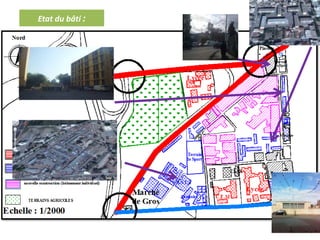

Etat du bâti :
réhabilitation

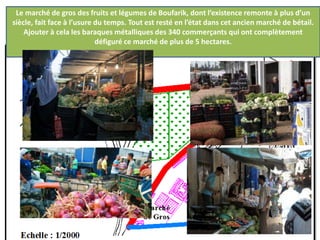

Le marché de gros des fruits et légumes de Boufarik, dont l’existence remonte à plus d’un
siècle, fait face à l’usure du temps. Tout est resté en l’état dans cet ancien marché de bétail.
Ajouter à cela les baraques métalliques des 340 commerçants qui ont complètement
défiguré ce marché de plus de 5 hectares.
Partie réhabilitée
Proposions d’une nouvelle structure :
cimetière
La gare
Le
marché
Oued khmissiOued Bouchemla
vers Cheb
vers Ben khlil
vers Blida
vers Alger

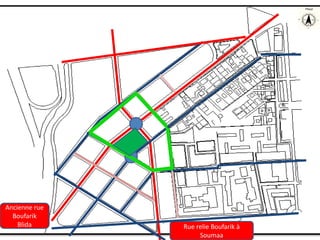

Ancienne rue
Boufarik
Blida Rue relie Boufarik à
Soumaa

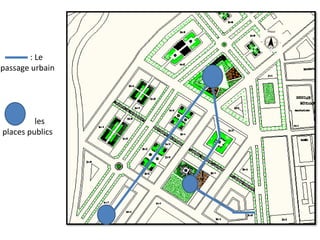

: Le
passage urbain
: les
places publics

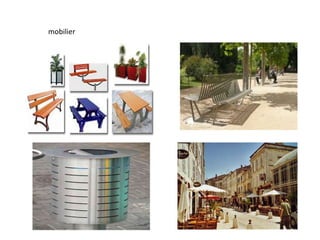

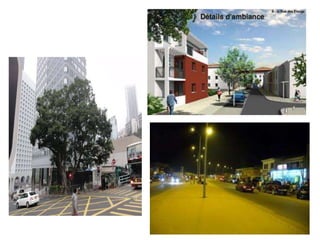

mobilier
Présentation de projet urbain
Présentation de projet urbain

Contenu connexe

Tendances

Phenomenologie hussein dey
Phenomenologie hussein deyPhenomenologie hussein dey
Phenomenologie hussein dey
Hiba Architecte

Projet urbain 03
Projet urbain 03Projet urbain 03
Projet urbain 03
Sami Sahli

Actions et interventions urbaine
Actions et interventions urbaineActions et interventions urbaine
Actions et interventions urbaine
Sami Sahli

Centralité urbaine 01
Centralité urbaine 01Centralité urbaine 01
Centralité urbaine 01
Sami Sahli

Analyse urbaine bab el oued1
Analyse urbaine bab el oued1Analyse urbaine bab el oued1
Analyse urbaine bab el oued1
Hiba Architecte

Regeneration urbaine
Regeneration urbaineRegeneration urbaine
Regeneration urbaine
Sami Sahli

Projet urbain 04
Projet urbain 04Projet urbain 04
Projet urbain 04
Sami Sahli

Morphologie urbaine et analyse morphologique
Morphologie urbaine et analyse morphologiqueMorphologie urbaine et analyse morphologique
Morphologie urbaine et analyse morphologique
Sami Sahli

Mohammadia. logements socials
Mohammadia. logements socialsMohammadia. logements socials
Mohammadia. logements socials
Sami Sahli

Analyse urbaine tizi ouzou2003
Analyse urbaine tizi ouzou2003Analyse urbaine tizi ouzou2003
Analyse urbaine tizi ouzou2003
Hiba Architecte

Paysage urbain
Paysage urbainPaysage urbain
Paysage urbain
Sami Sahli


Tendances (20)

Phenomenologie hussein dey
Phenomenologie hussein deyPhenomenologie hussein dey
Phenomenologie hussein dey

Affichage
AffichageAffichage
Affichage

Projet urbain 03
Projet urbain 03Projet urbain 03
Projet urbain 03

Actions et interventions urbaine
Actions et interventions urbaineActions et interventions urbaine
Actions et interventions urbaine

Centralité urbaine 01
Centralité urbaine 01Centralité urbaine 01
Centralité urbaine 01

Analyse urbaine bab el oued1
Analyse urbaine bab el oued1Analyse urbaine bab el oued1
Analyse urbaine bab el oued1

Regeneration urbaine
Regeneration urbaineRegeneration urbaine
Regeneration urbaine

Pdf rendu analyse d'exemple quartier croix rouge reims
Pdf rendu analyse d'exemple quartier croix rouge reimsPdf rendu analyse d'exemple quartier croix rouge reims
Pdf rendu analyse d'exemple quartier croix rouge reims

Projet urbain 04
Projet urbain 04Projet urbain 04
Projet urbain 04

Analyse urbaine et architecturale
Analyse urbaine et architecturaleAnalyse urbaine et architecturale
Analyse urbaine et architecturale

La rénovation urbaine
La rénovation urbaineLa rénovation urbaine
La rénovation urbaine

Morphologie urbaine et analyse morphologique
Morphologie urbaine et analyse morphologiqueMorphologie urbaine et analyse morphologique
Morphologie urbaine et analyse morphologique

La composition urbaine (2)
La composition urbaine (2)La composition urbaine (2)
La composition urbaine (2)

analyse urbaine de la ville d'Annaba
analyse urbaine de la ville d'Annabaanalyse urbaine de la ville d'Annaba
analyse urbaine de la ville d'Annaba

Quartier de la marine
Quartier de la marineQuartier de la marine
Quartier de la marine

Analyse hamma.pps fin
Analyse hamma.pps  finAnalyse hamma.pps  fin
Analyse hamma.pps fin

Mohammadia. logements socials
Mohammadia. logements socialsMohammadia. logements socials
Mohammadia. logements socials

Approche Typo-morphologique .pptx
Approche Typo-morphologique .pptxApproche Typo-morphologique .pptx
Approche Typo-morphologique .pptx

Analyse urbaine tizi ouzou2003
Analyse urbaine tizi ouzou2003Analyse urbaine tizi ouzou2003
Analyse urbaine tizi ouzou2003

Paysage urbain
Paysage urbainPaysage urbain
Paysage urbain


En vedette

Armature urbaine 01
Armature urbaine 01Armature urbaine 01
Armature urbaine 01
Sami Sahli

Amelioration urbaine
Amelioration urbaineAmelioration urbaine
Amelioration urbaine
Sami Sahli


En vedette (20)

Cour 02-projet-urbain
Cour 02-projet-urbainCour 02-projet-urbain
Cour 02-projet-urbain

Atelier projet urbain
Atelier  projet urbain Atelier  projet urbain
Atelier projet urbain

Armature urbaine 01
Armature urbaine 01Armature urbaine 01
Armature urbaine 01

Amelioration urbaine
Amelioration urbaineAmelioration urbaine
Amelioration urbaine

Cour 06-réglement-du-pos
Cour 06-réglement-du-posCour 06-réglement-du-pos
Cour 06-réglement-du-pos

Kevin lynch
Kevin lynchKevin lynch
Kevin lynch

Fiche de kivin lynch
Fiche de kivin lynchFiche de kivin lynch
Fiche de kivin lynch

Comment attirer les jeunes vers le génie civil
Comment attirer les jeunes vers le génie civilComment attirer les jeunes vers le génie civil
Comment attirer les jeunes vers le génie civil

Cour voiles
Cour voilesCour voiles
Cour voiles

RDM EXERCICE 2 AVEC CORRIGER
RDM EXERCICE 2 AVEC CORRIGER RDM EXERCICE 2 AVEC CORRIGER
RDM EXERCICE 2 AVEC CORRIGER

RDM EXERCICE 3 AVEC CORRIGER
RDM EXERCICE 3 AVEC CORRIGER RDM EXERCICE 3 AVEC CORRIGER
RDM EXERCICE 3 AVEC CORRIGER

Cours: la planification urbaine durable
Cours: la planification urbaine durableCours: la planification urbaine durable
Cours: la planification urbaine durable

Principes de bases de la conception parasismique
Principes de bases de la conception parasismiquePrincipes de bases de la conception parasismique
Principes de bases de la conception parasismique

Hamma les annasser. au 01
Hamma   les annasser. au 01Hamma   les annasser. au 01
Hamma les annasser. au 01

les opérations durbanisme
les opérations durbanismeles opérations durbanisme
les opérations durbanisme

Cours: Un monde de plus en plus urbain
Cours: Un monde de plus en plus urbainCours: Un monde de plus en plus urbain
Cours: Un monde de plus en plus urbain

Autocad Civil3d for Surveyors (Stringer)
Autocad Civil3d for Surveyors (Stringer)Autocad Civil3d for Surveyors (Stringer)
Autocad Civil3d for Surveyors (Stringer)

Note de calcul
Note de calculNote de calcul
Note de calcul

topographie exercice 1
topographie exercice 1topographie exercice 1
topographie exercice 1

Cours: urbanisme globale vs urbanisme durable
Cours: urbanisme globale vs urbanisme durableCours: urbanisme globale vs urbanisme durable
Cours: urbanisme globale vs urbanisme durable


Plus de Sami Sahli (20)

AL HAMRA HCA
AL HAMRA HCAAL HAMRA HCA
AL HAMRA HCA

Toyo ito
Toyo itoToyo ito
Toyo ito

Mur rideau
Mur rideau Mur rideau
Mur rideau

Oscar niemeyer
Oscar niemeyerOscar niemeyer
Oscar niemeyer

Satiago Calatrava
Satiago CalatravaSatiago Calatrava
Satiago Calatrava

Zaha hadid
Zaha hadidZaha hadid
Zaha hadid

Ecole primaire
Ecole primaire Ecole primaire
Ecole primaire

Frank loyd Wright
Frank loyd WrightFrank loyd Wright
Frank loyd Wright

Cours alea sismique
Cours alea sismiqueCours alea sismique
Cours alea sismique

Acier infrastructure
Acier infrastructureAcier infrastructure
Acier infrastructure

la Maison mozabite
la Maison mozabitela Maison mozabite
la Maison mozabite

Otto wagner
Otto wagnerOtto wagner
Otto wagner

L’habitat intermédiaire
L’habitat   intermédiaire L’habitat   intermédiaire
L’habitat intermédiaire

Les dalles
Les dallesLes dalles
Les dalles

Généralité sur les sols
Généralité sur les solsGénéralité sur les sols
Généralité sur les sols

Cours fondations
Cours fondationsCours fondations
Cours fondations

Cour 04-le-new-urbanisme
Cour 04-le-new-urbanismeCour 04-le-new-urbanisme
Cour 04-le-new-urbanisme

Boufarik
BoufarikBoufarik
Boufarik

Les dalles
Les dallesLes dalles
Les dalles

Analyse d'un hôtel
Analyse d'un hôtel Analyse d'un hôtel
Analyse d'un hôtel


Présentation de projet urbain

  • 1. PROJET URBAIN: FAIT PAR: HADDOUCHE SOUHILA CHAFI SIHAM CHAOU SIHAM RAZOUG NESRIN
  • 2. PLAN DE TRAVAIL: 01-PROBLÉMATIQUE: générale. spécifique. 02-ANALYSE URBAINE: Découpage de POS (découpage existant, proposition d’une nouvelle découpage) Analyse typologique. 03-PROJET URBAIN: Etat des lieux de l’air d’intervention. Etat de bâti. Proposition d’une nouvelle structure. Hiérarchisation des parcours . Proposition d’aménagement. Emplacement des équipements.
  • 3. Problématique générale: Après la venue de l’architecture moderne, le paysage urbain et l’espace public non pas seulement changé mais ils ont disparu de la ville moderne Cette croissance urbaine a engendré l’éclatement de l’espace en créant ainsi une nette séparation entre l’urbanisme et l’architecture cet état de fait a engendré des problèmes que la société moderne n’a pu éviter. Le problème aujourd’hui c’est la rupture entre les noyaux et les nouvelles villes ( l’éxistance de l’espace public et sa disparition)
  • 4. Analyse urbaine de la ville PROBLEMATIQUE: Ou est situé l’aire d’intervention? Et quelle est son échelle appartenance par rapport à la ville? Une analyse urbaine • L’ évolution historique: a pour objectif de bien comprendre l’évolution de la structure de la ville. Pour pouvoir découper la ville en plusieurs entités puis déterminer celle ou se trouve notre terrain (son échelle d’appartenance c a d le POS) • L’analyse typologique: a pour objectif de connaitre l’évolution de l’espace public du noyau historique aux nouvelle villes moderne (l’éclatement) PROBLEMATIQUE: Comment construire le projet urbain? Et comment éviter les problèmes engendrer par l’éclatement ( la désorientation, l’incohérence des parcours, l’absence des espace publics, le problème de la mixité fonctionnelle, le rapport entre le bâti et le non bâti)
  • 5. La comparaison entre le découpage des pos actuel et notre découpage pour montrer l’importance de la structure pour déterminer l’échelle d’appartenance des entités par rapport a la ville.
  • 6. Découpage de pos: Le découpage des POS devise la ville en part presque de même surface, le découpage du POS suit les différentes périodes et formes de la croissance de la ville. N SURFACE OBJECTIF 01 19 AMENAGEMENT 02 39 AMENAGEMENT 03 36 AMENAGEMENT 04 78 REGLEMENTATION 05 63 RESTRUCTURATION 06 46 RENOVATION 07 46 AMENAGEMENT 08 28.5 AMENAGEMENT 09 23 REGLEMENTATION 10 30 AMENAGEMENT 11 29.5 RESTRUCTURATION 12 32 AMENAGEMENT
  • 7. les éléments invariants: Oued Bouchemala Oued khmiss Route Alger Blida Route Chebli ben Khalil Découpage des entités: Oued khmissOued Bouchemala Le marché cimetière La gare Les nœuds d’entrée Les places publics
  • 10. On respectant la structure de la ville : Le découpage des entités : devise la ville en parts presque de même surface ( la trame), pas pour respecter la surface seulement, mais en suivant la structure de la ville et en respectant les éléments invariants. 01 02 03 05 04 06 07 08 11 09 10 12
  • 11. L’analyse typologique: a pour objectif de connaitre l’évolution de l’espace public du noyau historique aux nouvelle villes moderne (l’éclatement)
  • 12.
  • 13.
  • 14.
  • 15.
  • 16.
  • 17.
  • 18.
  • 19.
  • 20.
  • 21.
  • 22.
  • 23.
  • 24.
  • 25.
  • 26.
  • 27.
  • 29. Etat de lieu : POS n°0605
  • 30. Besoin d’une rénovation Etat du bâti : réhabilitation
  • 31. Le marché de gros des fruits et légumes de Boufarik, dont l’existence remonte à plus d’un siècle, fait face à l’usure du temps. Tout est resté en l’état dans cet ancien marché de bétail. Ajouter à cela les baraques métalliques des 340 commerçants qui ont complètement défiguré ce marché de plus de 5 hectares. Partie réhabilitée
  • 32. Proposions d’une nouvelle structure : cimetière La gare Le marché Oued khmissiOued Bouchemla vers Cheb vers Ben khlil vers Blida vers Alger
  • 33. Ancienne rue Boufarik Blida Rue relie Boufarik à Soumaa

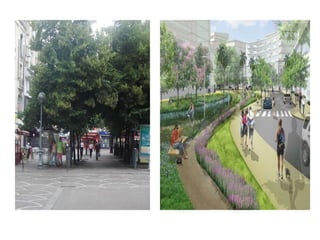

  • 34. : Le passage urbain : les places publics
