Le document présente un exercice de calcul des réactions d'appuis d'une poutre supportant deux charges concentrées de 300 dan et 200 dan. Il fournit les équations nécessaires pour déterminer les réactions d'appuis ra et rb, montrant un équilibre des forces et des moments. Les résultats finaux sont que ra = 266,67 dan et rb = 233,33 dan.

1. Calcul des réaction d'appuis exercice 1
‫الرابط‬ ‫هذا‬ ‫ادخل‬ ‫التمرين‬ ‫هذا‬ ‫شرح‬ ‫لمشاهدة‬
http://www.dailymotion.com/NAJMA5IRFANE
‫فيسبوك‬ ‫على‬ ‫لمتابعتنا‬
https://www.facebook.com/OFPPT-MAROC-103555733470972/
‫تويتر‬ ‫على‬ ‫لمتابعتنا‬
https://twitter.com/ofppt_isb2017

2. CHAPITRE 1 : appuis simple
Exercice 1
Une poutre est chargée pour 2 charges concentrées : F1 = 300 daN; F2 = 200 daN
La poutre repose sur 2 appuis simples A et B. Calculer les réactions d’appuis RA et RB.

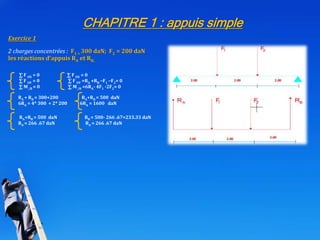

3. CHAPITRE 1 : appuis simple
Exercice 1
2 charges concentrées : F1 = 300 daN; F2 = 200 daN
les réactions d’appuis RA et RB.
∑ F OX = 0 ∑ F OX = 0
∑ F OY = 0 ∑ F OY =RA +RB –F1 –F2= 0
∑ M/B = 0 ∑ M/B =6RA- 4F1 -2F2= 0
RA + RB = 300+200 RA+RB = 500 daN
6RA = 4* 300 + 2* 200 6RA = 1600 daN
RA+RB = 500 daN RB = 500- 266 .67=233.33 daN
RA = 266 .67 daN RA = 266 .67 daN
