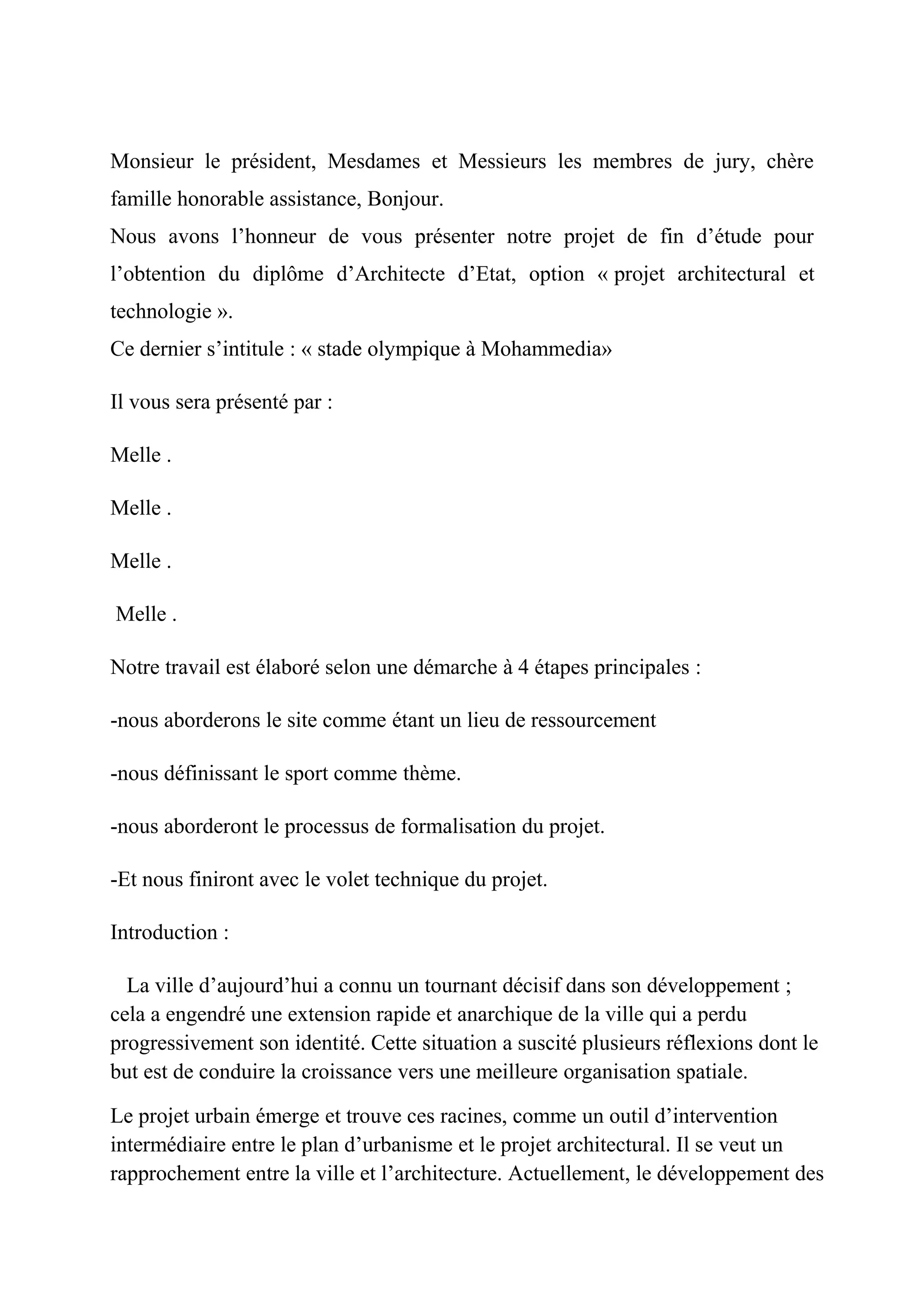

Monsieur le président, Mesdames et Messieurs les membres de jury, chère
famille honorable assistance, Bonjour.
Nous avons l’honneur de vous présenter notre projet de fin d’étude pour
l’obtention du diplôme d’Architecte d’Etat, option « projet architectural et
technologie ».
Ce dernier s’intitule : « stade olympique à Mohammedia»
Il vous sera présenté par :
Melle .
Melle .
Melle .
Melle .
Notre travail est élaboré selon une démarche à 4 étapes principales :
-nous aborderons le site comme étant un lieu de ressourcement
-nous définissant le sport comme thème.
-nous aborderont le processus de formalisation du projet.
-Et nous finiront avec le volet technique du projet.
Introduction :
La ville d’aujourd’hui a connu un tournant décisif dans son développement ;
cela a engendré une extension rapide et anarchique de la ville qui a perdu
progressivement son identité. Cette situation a suscité plusieurs réflexions dont le
but est de conduire la croissance vers une meilleure organisation spatiale.
Le projet urbain émerge et trouve ces racines, comme un outil d’intervention
intermédiaire entre le plan d’urbanisme et le projet architectural. Il se veut un
rapprochement entre la ville et l’architecture. Actuellement, le développement des
villes a donné naissance à une nouvelle terminologie, à savoir la métropole,
mégapole…etc. qui se base sur la centralité, la technologie et l’innovation
architecturale et urbaine.
Notre intervention consiste à développer Alger dans la trame métropolitaine par le
renforcement des équipements et fonctions de haute importance.
Afin d’arriver à mettre en évidence les potentialités de la ville de mohammadia
nous adopterons la dialectique des échelles où nous passerons de l’échelle de la
ville à l’échelle de la zone d’intervention où nous traiterons le projet qui vise à
restructurer cette dernière.
Problématique :
Alger avec sa vocation de grande capitale et son statut valorisé a besoin d’une
modernisation et d’une nouvelle image.
De ce fait comment intervenir sur le plan architectural et urbanistique afin de
donner a Alger une image qui la hisse au rang des grandes métropoles ?
Pour cela, il est nécessaire de passer par la présentation du support d’étude.
Le choix s’est porté sur la commune de mohammadia vu sa proximité de la
capitale, ainsi que des différentes infrastructures à savoir la gare routière,
stations tramway, port, aéroport, hôtels, hôpitaux.
Et la bonne accessibilité grâce au réseau routier important.
Situation et délimitation :
La commune de mohammadia se situe à 9km du centre d’Alger, elle est
délimitée par :
La mer méditerranéenne au nord
La commune de Bordj el Kiffane : A l'Est
La commune de Bâb el Zzouar :au Sud-Est
La commune de Oued Es Smar : Au Sud
La commune de El Harrach : Au Sud- Ouest
La commune de Hussein Dey : A l'Ouest
Accessibilité :
Elle offre plusieurs possibilités d'accès:
Du coté ouest par l'autoroute de l'Est qui traverse la commune.
Du coté est par la RN 24, l'autoroute de l'Est, et enfin la RN 5
L'accès de la commune du coté Sud se fait par la RN 5.
Notre site révèle des potentialités importantes tel que
-Une accessibilité à l'intérieure du site très rapide faite par les deux échangeurs
de l'autoroute de l'Est et la RN5
-Présence des équipements rentables comme la foire internationale d'Alger,
l'hôtel Hilton, représentant des sources économiques de la commune.
Site plat, facile à exploiter, en plus d'une disponibilité du foncier.
Cependant il révèle également quelques carences à savoir :
-la mauvaise définition du transport à l’intérieur de la commune
- L’autoroute de l’Est fait perdre à la commune son homogénéité car elle la
divise en deux parties distinctes, et crée ainsi une rupture entre les deux entités.
-Une rupture entre les différentes entités de la commune
-Absence totale d’espaces publics
-Déperdition de certains espaces engendrés par le développement de
l’infrastructure routière
Problématique :
De se fait une problématique se pose :
Au niveau urbain :
Comment peut-on résoudre la rupture entre les quartiers de
MOHAMMADIA et composer un équilibre d’ensemble pour la commune
afin de la faire émergé à l’échelle national et international ?

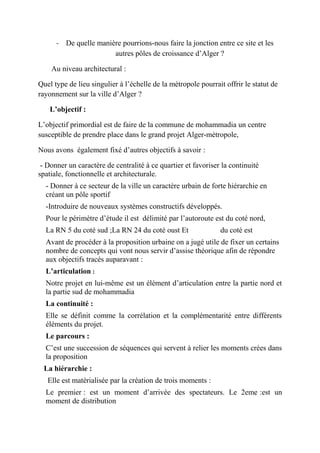

- De quelle manière pourrions-nous faire la jonction entre ce site et les
autres pôles de croissance d’Alger ?
Au niveau architectural :
Quel type de lieu singulier à l’échelle de la métropole pourrait offrir le statut de
rayonnement sur la ville d’Alger ?
L’objectif :
L’objectif primordial est de faire de la commune de mohammadia un centre
susceptible de prendre place dans le grand projet Alger-métropole,
Nous avons également fixé d’autres objectifs à savoir :
- Donner un caractère de centralité à ce quartier et favoriser la continuité
spatiale, fonctionnelle et architecturale.
- Donner à ce secteur de la ville un caractère urbain de forte hiérarchie en
créant un pôle sportif
-Introduire de nouveaux systèmes constructifs développés.
Pour le périmètre d’étude il est délimité par l’autoroute est du coté nord,
La RN 5 du coté sud ;La RN 24 du coté oust Et du coté est
Avant de procéder à la proposition urbaine on a jugé utile de fixer un certains
nombre de concepts qui vont nous servir d’assise théorique afin de répondre
aux objectifs tracés auparavant :
L’articulation :
Notre projet en lui-même est un élément d’articulation entre la partie nord et
la partie sud de mohammadia
La continuité :
Elle se définit comme la corrélation et la complémentarité entre différents
éléments du projet.
Le parcours :
C’est une succession de séquences qui servent à relier les moments crées dans
la proposition
La hiérarchie :
Elle est matérialisée par la création de trois moments :
Le premier : est un moment d’arrivée des spectateurs. Le 2eme :est un
moment de distribution

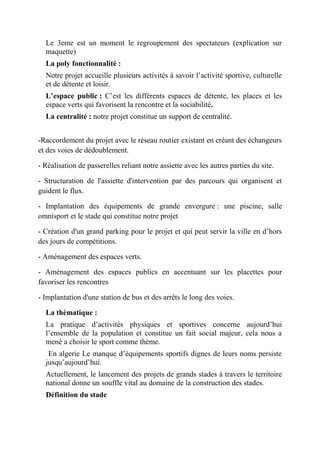

Le 3eme est un moment le regroupement des spectateurs (explication sur
maquette)
La poly fonctionnalité :
Notre projet accueille plusieurs activités à savoir l’activité sportive, culturelle
et de détente et loisir.
L’espace public : C’est les différents espaces de détente, les places et les
espace verts qui favorisent la rencontre et la sociabilité.
La centralité : notre projet constitue un support de centralité.
-Raccordement du projet avec le réseau routier existant en créant des échangeurs
et des voies de dédoublement.
- Réalisation de passerelles reliant notre assiette avec les autres parties du site.
- Structuration de l'assiette d'intervention par des parcours qui organisent et
guident le flux.
- Implantation des équipements de grande envergure : une piscine, salle
omnisport et le stade qui constitue notre projet
- Création d'un grand parking pour le projet et qui peut servir la ville en d’hors
des jours de compétitions.
- Aménagement des espaces verts.
- Aménagement des espaces publics en accentuant sur les placettes pour
favoriser les rencontres
- Implantation d'une station de bus et des arrêts le long des voies.
La thématique :
La pratique d’activités physiques et sportives concerne aujourd’hui
l’ensemble de la population et constitue un fait social majeur, cela nous a
mené a choisir le sport comme thème.
En algerie Le manque d’équipements sportifs dignes de leurs noms persiste
jusqu’aujourd’hui.
Actuellement, le lancement des projets de grands stades à travers le territoire
national donne un souffle vital au domaine de la construction des stades.

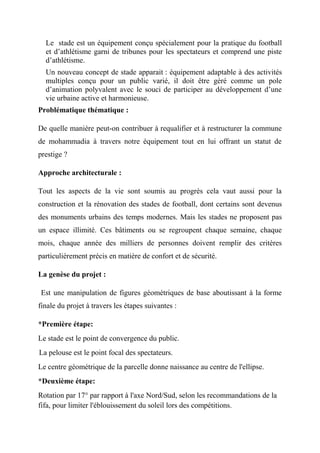

Définition du stade
Le stade est un équipement conçu spécialement pour la pratique du football
et d’athlétisme garni de tribunes pour les spectateurs et comprend une piste
d’athlétisme.
Un nouveau concept de stade apparait : équipement adaptable à des activités
multiples conçu pour un public varié, il doit être géré comme un pole
d’animation polyvalent avec le souci de participer au développement d’une
vie urbaine active et harmonieuse.
Problématique thématique :
De quelle manière peut-on contribuer à requalifier et à restructurer la commune
de mohammadia à travers notre équipement tout en lui offrant un statut de
prestige ?
Approche architecturale :
Tout les aspects de la vie sont soumis au progrès cela vaut aussi pour la
construction et la rénovation des stades de football, dont certains sont devenus
des monuments urbains des temps modernes. Mais les stades ne proposent pas
un espace illimité. Ces bâtiments ou se regroupent chaque semaine, chaque
mois, chaque année des milliers de personnes doivent remplir des critères
particulièrement précis en matière de confort et de sécurité.
La genèse du projet :
Est une manipulation de figures géométriques de base aboutissant à la forme
finale du projet à travers les étapes suivantes :
*Première étape:
Le stade est le point de convergence du public.
La pelouse est le point focal des spectateurs.
Le centre géométrique de la parcelle donne naissance au centre de l'ellipse.
*Deuxième étape:
Rotation par 17° par rapport à l'axe Nord/Sud, selon les recommandations de la
fifa, pour limiter l'éblouissement du soleil lors des compétitions.

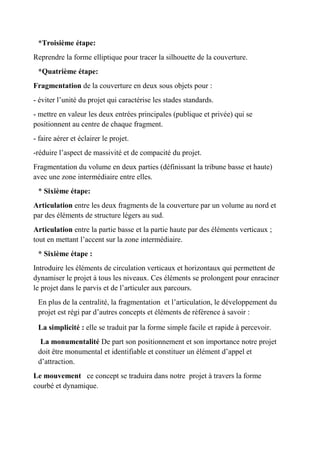

*Troisième étape:
Reprendre la forme elliptique pour tracer la silhouette de la couverture.
*Quatrième étape:
Fragmentation de la couverture en deux sous objets pour :
- éviter l’unité du projet qui caractérise les stades standards.
- mettre en valeur les deux entrées principales (publique et privée) qui se
positionnent au centre de chaque fragment.
- faire aérer et éclairer le projet.
-réduire l’aspect de massivité et de compacité du projet.
Fragmentation du volume en deux parties (définissant la tribune basse et haute)
avec une zone intermédiaire entre elles.
* Sixième étape:
Articulation entre les deux fragments de la couverture par un volume au nord et
par des éléments de structure légers au sud.
Articulation entre la partie basse et la partie haute par des éléments verticaux ;
tout en mettant l’accent sur la zone intermédiaire.
* Sixième étape :
Introduire les éléments de circulation verticaux et horizontaux qui permettent de
dynamiser le projet à tous les niveaux. Ces éléments se prolongent pour enraciner
le projet dans le parvis et de l’articuler aux parcours.
En plus de la centralité, la fragmentation et l’articulation, le développement du
projet est régi par d’autres concepts et éléments de référence à savoir :
La simplicité : elle se traduit par la forme simple facile et rapide à percevoir.
La monumentalité De part son positionnement et son importance notre projet
doit être monumental et identifiable et constituer un élément d’appel et
d’attraction.
Le mouvement ce concept se traduira dans notre projet à travers la forme
courbé et dynamique.

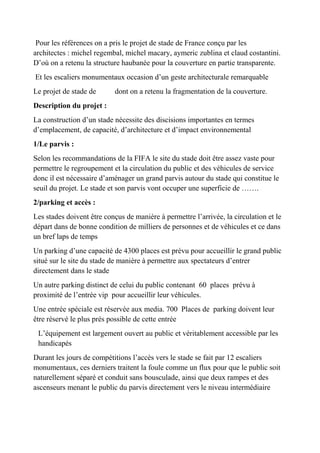

Pour les références on a pris le projet de stade de France conçu par les
architectes : michel regembal, michel macary, aymeric zublina et claud costantini.
D’où on a retenu la structure haubanée pour la couverture en partie transparente.
Et les escaliers monumentaux occasion d’un geste architecturale remarquable
Le projet de stade de dont on a retenu la fragmentation de la couverture.
Description du projet :
La construction d’un stade nécessite des discisions importantes en termes
d’emplacement, de capacité, d’architecture et d’impact environnemental
1/Le parvis :
Selon les recommandations de la FIFA le site du stade doit être assez vaste pour
permettre le regroupement et la circulation du public et des véhicules de service
donc il est nécessaire d’aménager un grand parvis autour du stade qui constitue le
seuil du projet. Le stade et son parvis vont occuper une superficie de …….
2/parking et accès :
Les stades doivent être conçus de manière à permettre l’arrivée, la circulation et le
départ dans de bonne condition de milliers de personnes et de véhicules et ce dans
un bref laps de temps
Un parking d’une capacité de 4300 places est prévu pour accueillir le grand public
situé sur le site du stade de manière à permettre aux spectateurs d’entrer
directement dans le stade
Un autre parking distinct de celui du public contenant 60 places prévu à
proximité de l’entrée vip pour accueillir leur véhicules.
Une entrée spéciale est réservée aux media. 700 Places de parking doivent leur
être réservé le plus prés possible de cette entrée
L’équipement est largement ouvert au public et véritablement accessible par les
handicapés
Durant les jours de compétitions l’accès vers le stade se fait par 12 escaliers
monumentaux, ces derniers traitent la foule comme un flux pour que le public soit
naturellement séparé et conduit sans bousculade, ainsi que deux rampes et des
ascenseurs menant le public du parvis directement vers le niveau intermédiaire

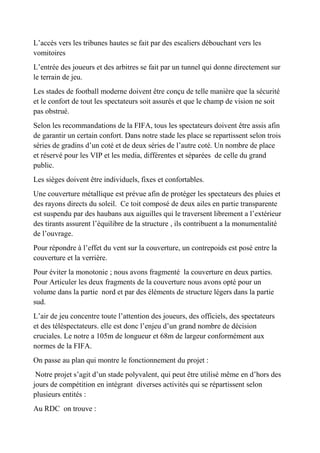

L’accès vers les tribunes hautes se fait par des escaliers débouchant vers les
vomitoires
L’entrée des joueurs et des arbitres se fait par un tunnel qui donne directement sur
le terrain de jeu.
Les stades de football moderne doivent être conçu de telle manière que la sécurité
et le confort de tout les spectateurs soit assurés et que le champ de vision ne soit
pas obstrué.
Selon les recommandations de la FIFA, tous les spectateurs doivent être assis afin
de garantir un certain confort. Dans notre stade les place se repartissent selon trois
séries de gradins d’un coté et de deux séries de l’autre coté. Un nombre de place
et réservé pour les VIP et les media, différentes et séparées de celle du grand
public.
Les sièges doivent être individuels, fixes et confortables.
Une couverture métallique est prévue afin de protéger les spectateurs des pluies et
des rayons directs du soleil. Ce toit composé de deux ailes en partie transparente
est suspendu par des haubans aux aiguilles qui le traversent librement a l’extérieur
des tirants assurent l’équilibre de la structure , ils contribuent a la monumentalité
de l’ouvrage.
Pour répondre à l’effet du vent sur la couverture, un contrepoids est posé entre la
couverture et la verrière.
Pour éviter la monotonie ; nous avons fragmenté la couverture en deux parties.
Pour Articuler les deux fragments de la couverture nous avons opté pour un
volume dans la partie nord et par des éléments de structure légers dans la partie
sud.
L’air de jeu concentre toute l’attention des joueurs, des officiels, des spectateurs
et des téléspectateurs. elle est donc l’enjeu d’un grand nombre de décision
cruciales. Le notre a 105m de longueur et 68m de largeur conformément aux
normes de la FIFA.
On passe au plan qui montre le fonctionnement du projet :
Notre projet s’agit d’un stade polyvalent, qui peut être utilisé même en d’hors des
jours de compétition en intégrant diverses activités qui se répartissent selon
plusieurs entités :
Au RDC on trouve :

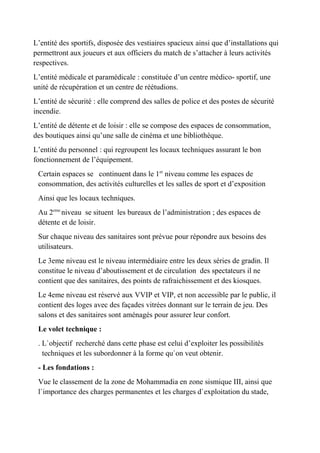

L’entité des sportifs, disposée des vestiaires spacieux ainsi que d’installations qui
permettront aux joueurs et aux officiers du match de s’attacher à leurs activités
respectives.
L’entité médicale et paramédicale : constituée d’un centre médico- sportif, une
unité de récupération et un centre de réétudions.
L’entité de sécurité : elle comprend des salles de police et des postes de sécurité
incendie.
L’entité de détente et de loisir : elle se compose des espaces de consommation,
des boutiques ainsi qu’une salle de cinéma et une bibliothèque.
L’entité du personnel : qui regroupent les locaux techniques assurant le bon
fonctionnement de l’équipement.
Certain espaces se continuent dans le 1er
niveau comme les espaces de
consommation, des activités culturelles et les salles de sport et d’exposition
Ainsi que les locaux techniques.
Au 2eme
niveau se situent les bureaux de l’administration ; des espaces de
détente et de loisir.
Sur chaque niveau des sanitaires sont prévue pour répondre aux besoins des
utilisateurs.
Le 3eme niveau est le niveau intermédiaire entre les deux séries de gradin. Il
constitue le niveau d’aboutissement et de circulation des spectateurs il ne
contient que des sanitaires, des points de rafraichissement et des kiosques.
Le 4eme niveau est réservé aux VVIP et VIP, et non accessible par le public, il
contient des loges avec des façades vitrées donnant sur le terrain de jeu. Des
salons et des sanitaires sont aménagés pour assurer leur confort.
Le volet technique :
. L`objectif recherché dans cette phase est celui d’exploiter les possibilités
techniques et les subordonner à la forme qu`on veut obtenir.
- Les fondations :
Vue le classement de la zone de Mohammadia en zone sismique III, ainsi que
l`importance des charges permanentes et les charges d`exploitation du stade,

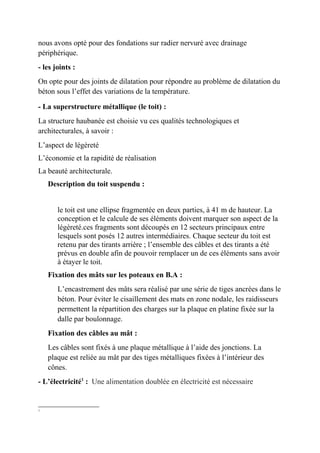

nous avons opté pour des fondations sur radier nervuré avec drainage
périphérique.
- les joints :
On opte pour des joints de dilatation pour répondre au problème de dilatation du
béton sous l’effet des variations de la température.
- La superstructure métallique (le toit) :
La structure haubanée est choisie vu ces qualités technologiques et
architecturales, à savoir :
L’aspect de légèreté
L’économie et la rapidité de réalisation
La beauté architecturale.
Description du toit suspendu :
le toit est une ellipse fragmentée en deux parties, à 41 m de hauteur. La
conception et le calcule de ses éléments doivent marquer son aspect de la
légèreté.ces fragments sont découpés en 12 secteurs principaux entre
lesquels sont posés 12 autres intermédiaires. Chaque secteur du toit est
retenu par des tirants arrière ; l’ensemble des câbles et des tirants a été
prévus en double afin de pouvoir remplacer un de ces éléments sans avoir
à étayer le toit.
Fixation des mâts sur les poteaux en B.A :
L’encastrement des mâts sera réalisé par une série de tiges ancrées dans le
béton. Pour éviter le cisaillement des mats en zone nodale, les raidisseurs
permettent la répartition des charges sur la plaque en platine fixée sur la
dalle par boulonnage.
Fixation des câbles au mât :
Les câbles sont fixés à une plaque métallique à l’aide des jonctions. La
plaque est reliée au mât par des tiges métalliques fixées à l’intérieur des
cônes.
- L’électricité1
: Une alimentation doublée en électricité est nécessaire
1

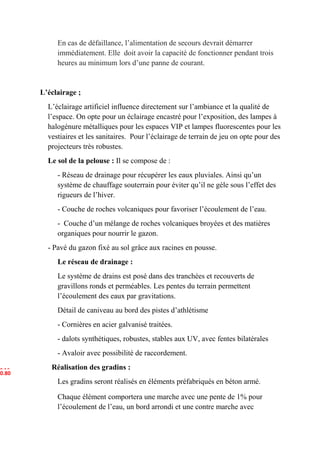

En cas de défaillance, l’alimentation de secours devrait démarrer
immédiatement. Elle doit avoir la capacité de fonctionner pendant trois
heures au minimum lors d’une panne de courant.
L’éclairage ;
L’éclairage artificiel influence directement sur l’ambiance et la qualité de
l’espace. On opte pour un éclairage encastré pour l’exposition, des lampes à
halogénure métalliques pour les espaces VIP et lampes fluorescentes pour les
vestiaires et les sanitaires. Pour l’éclairage de terrain de jeu on opte pour des
projecteurs très robustes.
Le sol de la pelouse : Il se compose de :
- Réseau de drainage pour récupérer les eaux pluviales. Ainsi qu’un
système de chauffage souterrain pour éviter qu’il ne gèle sous l’effet des
rigueurs de l’hiver.
- Couche de roches volcaniques pour favoriser l’écoulement de l’eau.
- Couche d’un mélange de roches volcaniques broyées et des matières
organiques pour nourrir le gazon.
- Pavé du gazon fixé au sol grâce aux racines en pousse.
Le réseau de drainage :
Le système de drains est posé dans des tranchées et recouverts de
gravillons ronds et perméables. Les pentes du terrain permettent
l’écoulement des eaux par gravitations.
Détail de caniveau au bord des pistes d’athlétisme
- Cornières en acier galvanisé traitées.
- dalots synthétiques, robustes, stables aux UV, avec fentes bilatérales
- Avaloir avec possibilité de raccordement.
Réalisation des gradins :
Les gradins seront réalisés en éléments préfabriqués en béton armé.
Chaque élément comportera une marche avec une pente de 1% pour
l’écoulement de l’eau, un bord arrondi et une contre marche avec
0.4 5
0.800.80

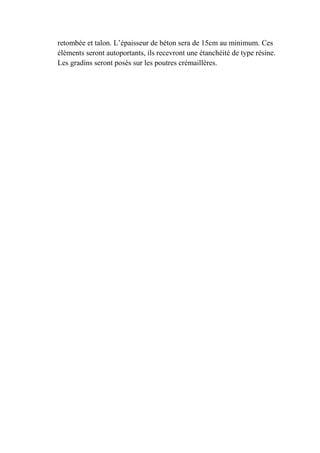

retombée et talon. L’épaisseur de béton sera de 15cm au minimum. Ces
éléments seront autoportants, ils recevront une étanchéité de type résine.
Les gradins seront posés sur les poutres crémaillères.

Contenu connexe

Tendances

Analyse urbaine bab el oued1
Analyse urbaine bab el oued1Analyse urbaine bab el oued1
Analyse urbaine bab el oued1Hiba Architecte

analyse urbaine de béjaia
analyse urbaine de béjaiaanalyse urbaine de béjaia
analyse urbaine de béjaiaHiba Architecte

Analyse BAZOUL JIJEL
Analyse BAZOUL JIJEL Analyse BAZOUL JIJEL
Analyse BAZOUL JIJEL archi Mouna

Amelioration urbaine
Amelioration urbaineAmelioration urbaine
Amelioration urbaineSami Sahli

Affichage final du site mustapha inf
Affichage final du site mustapha infAffichage final du site mustapha inf
Affichage final du site mustapha infHiba Architecte

Conception d'un centre de loisirs scientifique Écologique à Ghardaïa dans un ...
Conception d'un centre de loisirs scientifique Écologique à Ghardaïa dans un ...Conception d'un centre de loisirs scientifique Écologique à Ghardaïa dans un ...
Conception d'un centre de loisirs scientifique Écologique à Ghardaïa dans un ...Zizou Abid

Méthode d’analyse urbaine djeradi
Méthode d’analyse urbaine djeradiMéthode d’analyse urbaine djeradi
Méthode d’analyse urbaine djeradiotsmane souhila

Centralité urbaine 01
Centralité urbaine 01Centralité urbaine 01
Centralité urbaine 01Sami Sahli

Analyse urbain de la ville de tipasa approche de kevin lynch
Analyse urbain de la ville de tipasa approche de kevin lynchAnalyse urbain de la ville de tipasa approche de kevin lynch
Analyse urbain de la ville de tipasa approche de kevin lynchHiba Architecte

Morphologie urbaine et analyse morphologique
Morphologie urbaine et analyse morphologiqueMorphologie urbaine et analyse morphologique
Morphologie urbaine et analyse morphologiqueSami Sahli

Renewable Energy School ( SMART TACHNO POLE ) - EL HARRACH - ALGERIE
Renewable Energy School ( SMART TACHNO POLE ) - EL HARRACH - ALGERIERenewable Energy School ( SMART TACHNO POLE ) - EL HARRACH - ALGERIE
Renewable Energy School ( SMART TACHNO POLE ) - EL HARRACH - ALGERIEtahi Houssam

HAA-cours8 urb. Colonial.pdf
HAA-cours8 urb. Colonial.pdfHAA-cours8 urb. Colonial.pdf
HAA-cours8 urb. Colonial.pdfssuser1b8de11

Formes urbaines et architecturales
Formes urbaines et architecturalesFormes urbaines et architecturales
Formes urbaines et architecturalesSami Sahli


Tendances (20)

Quartier de la marine
Quartier de la marineQuartier de la marine
Quartier de la marine

Analyse urbaine bab el oued1
Analyse urbaine bab el oued1Analyse urbaine bab el oued1
Analyse urbaine bab el oued1

analyse urbaine de béjaia
analyse urbaine de béjaiaanalyse urbaine de béjaia
analyse urbaine de béjaia

Analyse BAZOUL JIJEL
Analyse BAZOUL JIJEL Analyse BAZOUL JIJEL
Analyse BAZOUL JIJEL

Analyse urbaine1
Analyse urbaine1Analyse urbaine1
Analyse urbaine1

Analyse urbaine
Analyse urbaineAnalyse urbaine
Analyse urbaine

Amelioration urbaine
Amelioration urbaineAmelioration urbaine
Amelioration urbaine

Affichage final du site mustapha inf
Affichage final du site mustapha infAffichage final du site mustapha inf
Affichage final du site mustapha inf

Conception d'un centre de loisirs scientifique Écologique à Ghardaïa dans un ...
Conception d'un centre de loisirs scientifique Écologique à Ghardaïa dans un ...Conception d'un centre de loisirs scientifique Écologique à Ghardaïa dans un ...
Conception d'un centre de loisirs scientifique Écologique à Ghardaïa dans un ...

Méthode d’analyse urbaine djeradi
Méthode d’analyse urbaine djeradiMéthode d’analyse urbaine djeradi
Méthode d’analyse urbaine djeradi

Centralité urbaine 01
Centralité urbaine 01Centralité urbaine 01
Centralité urbaine 01

Analyse urbain de la ville de tipasa approche de kevin lynch
Analyse urbain de la ville de tipasa approche de kevin lynchAnalyse urbain de la ville de tipasa approche de kevin lynch
Analyse urbain de la ville de tipasa approche de kevin lynch

Analyse hamma.pps fin
Analyse hamma.pps  finAnalyse hamma.pps  fin
Analyse hamma.pps fin

Morphologie urbaine et analyse morphologique
Morphologie urbaine et analyse morphologiqueMorphologie urbaine et analyse morphologique
Morphologie urbaine et analyse morphologique

Renewable Energy School ( SMART TACHNO POLE ) - EL HARRACH - ALGERIE
Renewable Energy School ( SMART TACHNO POLE ) - EL HARRACH - ALGERIERenewable Energy School ( SMART TACHNO POLE ) - EL HARRACH - ALGERIE
Renewable Energy School ( SMART TACHNO POLE ) - EL HARRACH - ALGERIE

Paysage urbain
Paysage urbainPaysage urbain
Paysage urbain

Expose Tunis
Expose TunisExpose Tunis
Expose Tunis

HAA-cours8 urb. Colonial.pdf
HAA-cours8 urb. Colonial.pdfHAA-cours8 urb. Colonial.pdf
HAA-cours8 urb. Colonial.pdf

El harrach
El harrachEl harrach
El harrach

Formes urbaines et architecturales
Formes urbaines et architecturalesFormes urbaines et architecturales
Formes urbaines et architecturales


Similaire à Notre discour

Villedesirableconcourspourinternet
VilledesirableconcourspourinternetVilledesirableconcourspourinternet
Villedesirableconcourspourinternethurlu

Approch contextuelle new
Approch contextuelle newApproch contextuelle new
Approch contextuelle newHiba Architecte

Dossier : la Concertation ZAC Part-Dieu Ouest (Lyon, janvier 2015)
Dossier : la Concertation ZAC Part-Dieu Ouest (Lyon, janvier 2015)Dossier : la Concertation ZAC Part-Dieu Ouest (Lyon, janvier 2015)
Dossier : la Concertation ZAC Part-Dieu Ouest (Lyon, janvier 2015)xavierPN

Portfolio Marie Le Potier
Portfolio Marie Le PotierPortfolio Marie Le Potier
Portfolio Marie Le PotierMarie Le Pott

PFE_rapport_de_presentation
PFE_rapport_de_presentationPFE_rapport_de_presentation
PFE_rapport_de_presentationElise Mathieu

Projet urbain 03
Projet urbain 03Projet urbain 03
Projet urbain 03Sami Sahli

Ploërmel 2035 : réunion publique
Ploërmel 2035 : réunion publiquePloërmel 2035 : réunion publique
Ploërmel 2035 : réunion publiqueGuyon Jacky

Place des tapis dossier presse
Place des tapis   dossier pressePlace des tapis   dossier presse
Place des tapis dossier presseparlantichris

Pp developement durable
Pp developement durablePp developement durable
Pp developement durableHugo Baron

Le Pilotage De La Rénovation Urbaine à Fort De France
Le Pilotage De La Rénovation Urbaine à Fort De FranceLe Pilotage De La Rénovation Urbaine à Fort De France
Le Pilotage De La Rénovation Urbaine à Fort De Francelafontaine

Pp developement durable
Pp developement durablePp developement durable
Pp developement durableHugo Baron


Similaire à Notre discour (20)

Villedesirableconcourspourinternet
VilledesirableconcourspourinternetVilledesirableconcourspourinternet
Villedesirableconcourspourinternet

Approch contextuelle new
Approch contextuelle newApproch contextuelle new
Approch contextuelle new

Compte-rendu Monmousseau
Compte-rendu MonmousseauCompte-rendu Monmousseau
Compte-rendu Monmousseau

Compte-rendu Monmousseau
Compte-rendu MonmousseauCompte-rendu Monmousseau
Compte-rendu Monmousseau

Bilan du SCoT LHPCE
Bilan du SCoT LHPCEBilan du SCoT LHPCE
Bilan du SCoT LHPCE

Dossier : la Concertation ZAC Part-Dieu Ouest (Lyon, janvier 2015)
Dossier : la Concertation ZAC Part-Dieu Ouest (Lyon, janvier 2015)Dossier : la Concertation ZAC Part-Dieu Ouest (Lyon, janvier 2015)
Dossier : la Concertation ZAC Part-Dieu Ouest (Lyon, janvier 2015)

Portfolio Marie Le Potier
Portfolio Marie Le PotierPortfolio Marie Le Potier
Portfolio Marie Le Potier

Tap cub v2
Tap cub v2Tap cub v2
Tap cub v2

Plaquette Axone Environnement
Plaquette Axone EnvironnementPlaquette Axone Environnement
Plaquette Axone Environnement

PFE_rapport_de_presentation
PFE_rapport_de_presentationPFE_rapport_de_presentation
PFE_rapport_de_presentation

SDVS_Document du Cadre Stratégique 1
SDVS_Document du Cadre Stratégique 1SDVS_Document du Cadre Stratégique 1
SDVS_Document du Cadre Stratégique 1

Projet urbain 03
Projet urbain 03Projet urbain 03
Projet urbain 03

Chaire A&NMT - ANRU - MMAP / 10 Juin 2016
Chaire A&NMT - ANRU - MMAP / 10 Juin 2016Chaire A&NMT - ANRU - MMAP / 10 Juin 2016
Chaire A&NMT - ANRU - MMAP / 10 Juin 2016

Présentation pem SBA janvier 15
Présentation pem SBA janvier 15Présentation pem SBA janvier 15
Présentation pem SBA janvier 15

Présentation pem
Présentation pem Présentation pem
Présentation pem

Ploërmel 2035 : réunion publique
Ploërmel 2035 : réunion publiquePloërmel 2035 : réunion publique
Ploërmel 2035 : réunion publique

Place des tapis dossier presse
Place des tapis   dossier pressePlace des tapis   dossier presse
Place des tapis dossier presse

Pp developement durable
Pp developement durablePp developement durable
Pp developement durable

Le Pilotage De La Rénovation Urbaine à Fort De France
Le Pilotage De La Rénovation Urbaine à Fort De FranceLe Pilotage De La Rénovation Urbaine à Fort De France
Le Pilotage De La Rénovation Urbaine à Fort De France

Pp developement durable
Pp developement durablePp developement durable
Pp developement durable


Plus de Hiba Architecte (20)

These
TheseThese
These

Presentation de la zhun
Presentation de la zhunPresentation de la zhun
Presentation de la zhun

Les zhu ns
Les zhu nsLes zhu ns
Les zhu ns

Lecture typo morpholo
Lecture typo morpholoLecture typo morpholo
Lecture typo morpholo

Analyse typ
Analyse typAnalyse typ
Analyse typ

2009plan de travail
2009plan de travail2009plan de travail
2009plan de travail

Géographie urbainea
Géographie urbaineaGéographie urbainea
Géographie urbainea

Exposèe
ExposèeExposèe
Exposèe

Approche architecturale
Approche architecturaleApproche architecturale
Approche architecturale

Approche architecturale
Approche architecturaleApproche architecturale
Approche architecturale

Approche programatique
Approche programatiqueApproche programatique
Approche programatique

Approche technique fin (réparé)
Approche technique fin (réparé)Approche technique fin (réparé)
Approche technique fin (réparé)

Approche thématique new
Approche thématique newApproche thématique new
Approche thématique new

Bibliographie
BibliographieBibliographie
Bibliographie

Conclusion 2
Conclusion 2Conclusion 2
Conclusion 2

Introduction générale
Introduction généraleIntroduction générale
Introduction générale

Préambule 2
Préambule 2Préambule 2
Préambule 2

Sommaire
SommaireSommaire
Sommaire

Technique
TechniqueTechnique
Technique

Programme des surfaces
Programme des surfacesProgramme des surfaces
Programme des surfaces


Notre discour

  • 1. Monsieur le président, Mesdames et Messieurs les membres de jury, chère famille honorable assistance, Bonjour. Nous avons l’honneur de vous présenter notre projet de fin d’étude pour l’obtention du diplôme d’Architecte d’Etat, option « projet architectural et technologie ». Ce dernier s’intitule : « stade olympique à Mohammedia» Il vous sera présenté par : Melle . Melle . Melle . Melle . Notre travail est élaboré selon une démarche à 4 étapes principales : -nous aborderons le site comme étant un lieu de ressourcement -nous définissant le sport comme thème. -nous aborderont le processus de formalisation du projet. -Et nous finiront avec le volet technique du projet. Introduction : La ville d’aujourd’hui a connu un tournant décisif dans son développement ; cela a engendré une extension rapide et anarchique de la ville qui a perdu progressivement son identité. Cette situation a suscité plusieurs réflexions dont le but est de conduire la croissance vers une meilleure organisation spatiale. Le projet urbain émerge et trouve ces racines, comme un outil d’intervention intermédiaire entre le plan d’urbanisme et le projet architectural. Il se veut un rapprochement entre la ville et l’architecture. Actuellement, le développement des
  • 2. villes a donné naissance à une nouvelle terminologie, à savoir la métropole, mégapole…etc. qui se base sur la centralité, la technologie et l’innovation architecturale et urbaine. Notre intervention consiste à développer Alger dans la trame métropolitaine par le renforcement des équipements et fonctions de haute importance. Afin d’arriver à mettre en évidence les potentialités de la ville de mohammadia nous adopterons la dialectique des échelles où nous passerons de l’échelle de la ville à l’échelle de la zone d’intervention où nous traiterons le projet qui vise à restructurer cette dernière. Problématique : Alger avec sa vocation de grande capitale et son statut valorisé a besoin d’une modernisation et d’une nouvelle image. De ce fait comment intervenir sur le plan architectural et urbanistique afin de donner a Alger une image qui la hisse au rang des grandes métropoles ? Pour cela, il est nécessaire de passer par la présentation du support d’étude. Le choix s’est porté sur la commune de mohammadia vu sa proximité de la capitale, ainsi que des différentes infrastructures à savoir la gare routière, stations tramway, port, aéroport, hôtels, hôpitaux. Et la bonne accessibilité grâce au réseau routier important. Situation et délimitation : La commune de mohammadia se situe à 9km du centre d’Alger, elle est délimitée par : La mer méditerranéenne au nord La commune de Bordj el Kiffane : A l'Est La commune de Bâb el Zzouar :au Sud-Est La commune de Oued Es Smar : Au Sud
  • 3. La commune de El Harrach : Au Sud- Ouest La commune de Hussein Dey : A l'Ouest Accessibilité : Elle offre plusieurs possibilités d'accès: Du coté ouest par l'autoroute de l'Est qui traverse la commune. Du coté est par la RN 24, l'autoroute de l'Est, et enfin la RN 5 L'accès de la commune du coté Sud se fait par la RN 5. Notre site révèle des potentialités importantes tel que -Une accessibilité à l'intérieure du site très rapide faite par les deux échangeurs de l'autoroute de l'Est et la RN5 -Présence des équipements rentables comme la foire internationale d'Alger, l'hôtel Hilton, représentant des sources économiques de la commune. Site plat, facile à exploiter, en plus d'une disponibilité du foncier. Cependant il révèle également quelques carences à savoir : -la mauvaise définition du transport à l’intérieur de la commune - L’autoroute de l’Est fait perdre à la commune son homogénéité car elle la divise en deux parties distinctes, et crée ainsi une rupture entre les deux entités. -Une rupture entre les différentes entités de la commune -Absence totale d’espaces publics -Déperdition de certains espaces engendrés par le développement de l’infrastructure routière Problématique : De se fait une problématique se pose : Au niveau urbain : Comment peut-on résoudre la rupture entre les quartiers de MOHAMMADIA et composer un équilibre d’ensemble pour la commune afin de la faire émergé à l’échelle national et international ?
  • 4. - De quelle manière pourrions-nous faire la jonction entre ce site et les autres pôles de croissance d’Alger ? Au niveau architectural : Quel type de lieu singulier à l’échelle de la métropole pourrait offrir le statut de rayonnement sur la ville d’Alger ? L’objectif : L’objectif primordial est de faire de la commune de mohammadia un centre susceptible de prendre place dans le grand projet Alger-métropole, Nous avons également fixé d’autres objectifs à savoir : - Donner un caractère de centralité à ce quartier et favoriser la continuité spatiale, fonctionnelle et architecturale. - Donner à ce secteur de la ville un caractère urbain de forte hiérarchie en créant un pôle sportif -Introduire de nouveaux systèmes constructifs développés. Pour le périmètre d’étude il est délimité par l’autoroute est du coté nord, La RN 5 du coté sud ;La RN 24 du coté oust Et du coté est Avant de procéder à la proposition urbaine on a jugé utile de fixer un certains nombre de concepts qui vont nous servir d’assise théorique afin de répondre aux objectifs tracés auparavant : L’articulation : Notre projet en lui-même est un élément d’articulation entre la partie nord et la partie sud de mohammadia La continuité : Elle se définit comme la corrélation et la complémentarité entre différents éléments du projet. Le parcours : C’est une succession de séquences qui servent à relier les moments crées dans la proposition La hiérarchie : Elle est matérialisée par la création de trois moments : Le premier : est un moment d’arrivée des spectateurs. Le 2eme :est un moment de distribution
  • 5. Le 3eme est un moment le regroupement des spectateurs (explication sur maquette) La poly fonctionnalité : Notre projet accueille plusieurs activités à savoir l’activité sportive, culturelle et de détente et loisir. L’espace public : C’est les différents espaces de détente, les places et les espace verts qui favorisent la rencontre et la sociabilité. La centralité : notre projet constitue un support de centralité. -Raccordement du projet avec le réseau routier existant en créant des échangeurs et des voies de dédoublement. - Réalisation de passerelles reliant notre assiette avec les autres parties du site. - Structuration de l'assiette d'intervention par des parcours qui organisent et guident le flux. - Implantation des équipements de grande envergure : une piscine, salle omnisport et le stade qui constitue notre projet - Création d'un grand parking pour le projet et qui peut servir la ville en d’hors des jours de compétitions. - Aménagement des espaces verts. - Aménagement des espaces publics en accentuant sur les placettes pour favoriser les rencontres - Implantation d'une station de bus et des arrêts le long des voies. La thématique : La pratique d’activités physiques et sportives concerne aujourd’hui l’ensemble de la population et constitue un fait social majeur, cela nous a mené a choisir le sport comme thème. En algerie Le manque d’équipements sportifs dignes de leurs noms persiste jusqu’aujourd’hui. Actuellement, le lancement des projets de grands stades à travers le territoire national donne un souffle vital au domaine de la construction des stades. Définition du stade
  • 6. Le stade est un équipement conçu spécialement pour la pratique du football et d’athlétisme garni de tribunes pour les spectateurs et comprend une piste d’athlétisme. Un nouveau concept de stade apparait : équipement adaptable à des activités multiples conçu pour un public varié, il doit être géré comme un pole d’animation polyvalent avec le souci de participer au développement d’une vie urbaine active et harmonieuse. Problématique thématique : De quelle manière peut-on contribuer à requalifier et à restructurer la commune de mohammadia à travers notre équipement tout en lui offrant un statut de prestige ? Approche architecturale : Tout les aspects de la vie sont soumis au progrès cela vaut aussi pour la construction et la rénovation des stades de football, dont certains sont devenus des monuments urbains des temps modernes. Mais les stades ne proposent pas un espace illimité. Ces bâtiments ou se regroupent chaque semaine, chaque mois, chaque année des milliers de personnes doivent remplir des critères particulièrement précis en matière de confort et de sécurité. La genèse du projet : Est une manipulation de figures géométriques de base aboutissant à la forme finale du projet à travers les étapes suivantes : *Première étape: Le stade est le point de convergence du public. La pelouse est le point focal des spectateurs. Le centre géométrique de la parcelle donne naissance au centre de l'ellipse. *Deuxième étape: Rotation par 17° par rapport à l'axe Nord/Sud, selon les recommandations de la fifa, pour limiter l'éblouissement du soleil lors des compétitions.
  • 7. *Troisième étape: Reprendre la forme elliptique pour tracer la silhouette de la couverture. *Quatrième étape: Fragmentation de la couverture en deux sous objets pour : - éviter l’unité du projet qui caractérise les stades standards. - mettre en valeur les deux entrées principales (publique et privée) qui se positionnent au centre de chaque fragment. - faire aérer et éclairer le projet. -réduire l’aspect de massivité et de compacité du projet. Fragmentation du volume en deux parties (définissant la tribune basse et haute) avec une zone intermédiaire entre elles. * Sixième étape: Articulation entre les deux fragments de la couverture par un volume au nord et par des éléments de structure légers au sud. Articulation entre la partie basse et la partie haute par des éléments verticaux ; tout en mettant l’accent sur la zone intermédiaire. * Sixième étape : Introduire les éléments de circulation verticaux et horizontaux qui permettent de dynamiser le projet à tous les niveaux. Ces éléments se prolongent pour enraciner le projet dans le parvis et de l’articuler aux parcours. En plus de la centralité, la fragmentation et l’articulation, le développement du projet est régi par d’autres concepts et éléments de référence à savoir : La simplicité : elle se traduit par la forme simple facile et rapide à percevoir. La monumentalité De part son positionnement et son importance notre projet doit être monumental et identifiable et constituer un élément d’appel et d’attraction. Le mouvement ce concept se traduira dans notre projet à travers la forme courbé et dynamique.
  • 8. Pour les références on a pris le projet de stade de France conçu par les architectes : michel regembal, michel macary, aymeric zublina et claud costantini. D’où on a retenu la structure haubanée pour la couverture en partie transparente. Et les escaliers monumentaux occasion d’un geste architecturale remarquable Le projet de stade de dont on a retenu la fragmentation de la couverture. Description du projet : La construction d’un stade nécessite des discisions importantes en termes d’emplacement, de capacité, d’architecture et d’impact environnemental 1/Le parvis : Selon les recommandations de la FIFA le site du stade doit être assez vaste pour permettre le regroupement et la circulation du public et des véhicules de service donc il est nécessaire d’aménager un grand parvis autour du stade qui constitue le seuil du projet. Le stade et son parvis vont occuper une superficie de ……. 2/parking et accès : Les stades doivent être conçus de manière à permettre l’arrivée, la circulation et le départ dans de bonne condition de milliers de personnes et de véhicules et ce dans un bref laps de temps Un parking d’une capacité de 4300 places est prévu pour accueillir le grand public situé sur le site du stade de manière à permettre aux spectateurs d’entrer directement dans le stade Un autre parking distinct de celui du public contenant 60 places prévu à proximité de l’entrée vip pour accueillir leur véhicules. Une entrée spéciale est réservée aux media. 700 Places de parking doivent leur être réservé le plus prés possible de cette entrée L’équipement est largement ouvert au public et véritablement accessible par les handicapés Durant les jours de compétitions l’accès vers le stade se fait par 12 escaliers monumentaux, ces derniers traitent la foule comme un flux pour que le public soit naturellement séparé et conduit sans bousculade, ainsi que deux rampes et des ascenseurs menant le public du parvis directement vers le niveau intermédiaire
  • 9. L’accès vers les tribunes hautes se fait par des escaliers débouchant vers les vomitoires L’entrée des joueurs et des arbitres se fait par un tunnel qui donne directement sur le terrain de jeu. Les stades de football moderne doivent être conçu de telle manière que la sécurité et le confort de tout les spectateurs soit assurés et que le champ de vision ne soit pas obstrué. Selon les recommandations de la FIFA, tous les spectateurs doivent être assis afin de garantir un certain confort. Dans notre stade les place se repartissent selon trois séries de gradins d’un coté et de deux séries de l’autre coté. Un nombre de place et réservé pour les VIP et les media, différentes et séparées de celle du grand public. Les sièges doivent être individuels, fixes et confortables. Une couverture métallique est prévue afin de protéger les spectateurs des pluies et des rayons directs du soleil. Ce toit composé de deux ailes en partie transparente est suspendu par des haubans aux aiguilles qui le traversent librement a l’extérieur des tirants assurent l’équilibre de la structure , ils contribuent a la monumentalité de l’ouvrage. Pour répondre à l’effet du vent sur la couverture, un contrepoids est posé entre la couverture et la verrière. Pour éviter la monotonie ; nous avons fragmenté la couverture en deux parties. Pour Articuler les deux fragments de la couverture nous avons opté pour un volume dans la partie nord et par des éléments de structure légers dans la partie sud. L’air de jeu concentre toute l’attention des joueurs, des officiels, des spectateurs et des téléspectateurs. elle est donc l’enjeu d’un grand nombre de décision cruciales. Le notre a 105m de longueur et 68m de largeur conformément aux normes de la FIFA. On passe au plan qui montre le fonctionnement du projet : Notre projet s’agit d’un stade polyvalent, qui peut être utilisé même en d’hors des jours de compétition en intégrant diverses activités qui se répartissent selon plusieurs entités : Au RDC on trouve :
  • 10. L’entité des sportifs, disposée des vestiaires spacieux ainsi que d’installations qui permettront aux joueurs et aux officiers du match de s’attacher à leurs activités respectives. L’entité médicale et paramédicale : constituée d’un centre médico- sportif, une unité de récupération et un centre de réétudions. L’entité de sécurité : elle comprend des salles de police et des postes de sécurité incendie. L’entité de détente et de loisir : elle se compose des espaces de consommation, des boutiques ainsi qu’une salle de cinéma et une bibliothèque. L’entité du personnel : qui regroupent les locaux techniques assurant le bon fonctionnement de l’équipement. Certain espaces se continuent dans le 1er niveau comme les espaces de consommation, des activités culturelles et les salles de sport et d’exposition Ainsi que les locaux techniques. Au 2eme niveau se situent les bureaux de l’administration ; des espaces de détente et de loisir. Sur chaque niveau des sanitaires sont prévue pour répondre aux besoins des utilisateurs. Le 3eme niveau est le niveau intermédiaire entre les deux séries de gradin. Il constitue le niveau d’aboutissement et de circulation des spectateurs il ne contient que des sanitaires, des points de rafraichissement et des kiosques. Le 4eme niveau est réservé aux VVIP et VIP, et non accessible par le public, il contient des loges avec des façades vitrées donnant sur le terrain de jeu. Des salons et des sanitaires sont aménagés pour assurer leur confort. Le volet technique : . L`objectif recherché dans cette phase est celui d’exploiter les possibilités techniques et les subordonner à la forme qu`on veut obtenir. - Les fondations : Vue le classement de la zone de Mohammadia en zone sismique III, ainsi que l`importance des charges permanentes et les charges d`exploitation du stade,
  • 11. nous avons opté pour des fondations sur radier nervuré avec drainage périphérique. - les joints : On opte pour des joints de dilatation pour répondre au problème de dilatation du béton sous l’effet des variations de la température. - La superstructure métallique (le toit) : La structure haubanée est choisie vu ces qualités technologiques et architecturales, à savoir : L’aspect de légèreté L’économie et la rapidité de réalisation La beauté architecturale. Description du toit suspendu : le toit est une ellipse fragmentée en deux parties, à 41 m de hauteur. La conception et le calcule de ses éléments doivent marquer son aspect de la légèreté.ces fragments sont découpés en 12 secteurs principaux entre lesquels sont posés 12 autres intermédiaires. Chaque secteur du toit est retenu par des tirants arrière ; l’ensemble des câbles et des tirants a été prévus en double afin de pouvoir remplacer un de ces éléments sans avoir à étayer le toit. Fixation des mâts sur les poteaux en B.A : L’encastrement des mâts sera réalisé par une série de tiges ancrées dans le béton. Pour éviter le cisaillement des mats en zone nodale, les raidisseurs permettent la répartition des charges sur la plaque en platine fixée sur la dalle par boulonnage. Fixation des câbles au mât : Les câbles sont fixés à une plaque métallique à l’aide des jonctions. La plaque est reliée au mât par des tiges métalliques fixées à l’intérieur des cônes. - L’électricité1 : Une alimentation doublée en électricité est nécessaire 1
  • 12. En cas de défaillance, l’alimentation de secours devrait démarrer immédiatement. Elle doit avoir la capacité de fonctionner pendant trois heures au minimum lors d’une panne de courant. L’éclairage ; L’éclairage artificiel influence directement sur l’ambiance et la qualité de l’espace. On opte pour un éclairage encastré pour l’exposition, des lampes à halogénure métalliques pour les espaces VIP et lampes fluorescentes pour les vestiaires et les sanitaires. Pour l’éclairage de terrain de jeu on opte pour des projecteurs très robustes. Le sol de la pelouse : Il se compose de : - Réseau de drainage pour récupérer les eaux pluviales. Ainsi qu’un système de chauffage souterrain pour éviter qu’il ne gèle sous l’effet des rigueurs de l’hiver. - Couche de roches volcaniques pour favoriser l’écoulement de l’eau. - Couche d’un mélange de roches volcaniques broyées et des matières organiques pour nourrir le gazon. - Pavé du gazon fixé au sol grâce aux racines en pousse. Le réseau de drainage : Le système de drains est posé dans des tranchées et recouverts de gravillons ronds et perméables. Les pentes du terrain permettent l’écoulement des eaux par gravitations. Détail de caniveau au bord des pistes d’athlétisme - Cornières en acier galvanisé traitées. - dalots synthétiques, robustes, stables aux UV, avec fentes bilatérales - Avaloir avec possibilité de raccordement. Réalisation des gradins : Les gradins seront réalisés en éléments préfabriqués en béton armé. Chaque élément comportera une marche avec une pente de 1% pour l’écoulement de l’eau, un bord arrondi et une contre marche avec 0.4 5 0.800.80
  • 13. retombée et talon. L’épaisseur de béton sera de 15cm au minimum. Ces éléments seront autoportants, ils recevront une étanchéité de type résine. Les gradins seront posés sur les poutres crémaillères.
