1. République Algérienne Démocratique Et Populaire
Ministère De L’enseignement Supérieure Et De La Recherche Scientifique
Université Blida 01 –
Institut d’Architecture et d’Urbanisme –
Laboratoire d'Environnement et Technologie pour l'Architecture e Patrimoine ETAP
THEME :
La mise en scène d’appartements hôteliers au sein d’un nouveau quartier durable littoral.
Cas d’une nouvelle extension au « cap rouge », ville de Cherchell.
PFE : projet d’appartements hôteliers à Cherchell.
Porteur de Master :
Dr Ait Saadi Mohamed Hocine
Préparé par : Encadré par :
MSSAOUDINE HIZIA
OUKACI RANIA Dr. DAHMANI KRIMO
DR . KELIFI LAMIA
L’année universitaire 2019/2020

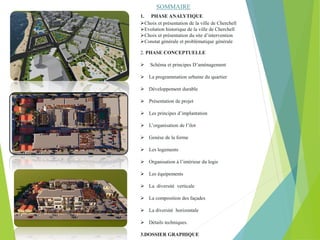

2. 1. PHASE ANALYTIQUE
Choix et présentation de la ville de Cherchell
Evolution historique de la ville de Cherchell
Choix et présentation du site d’intervention
Constat générale et problématique générale
2. PHASE CONCEPTUELLE
 Schéma et principes D’aménagement
 La programmation urbaine du quartier

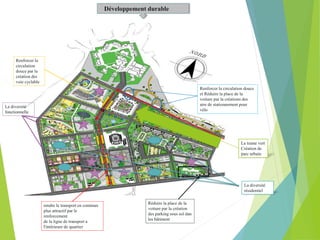

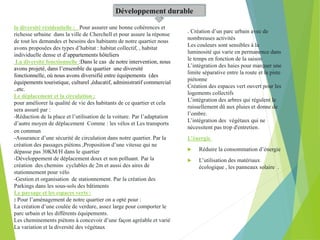

 Développement durable

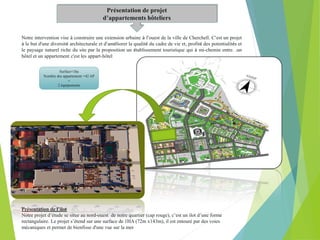

 Présentation de projet

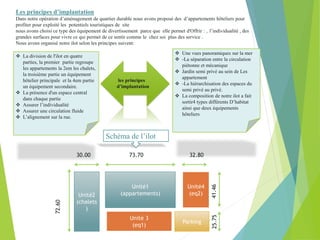

 Les principes d’implantation

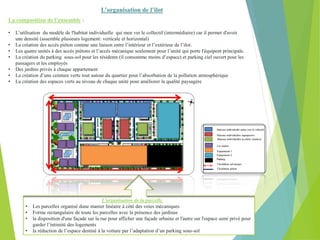

 L’organisation de l’ilot

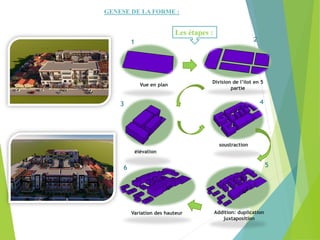

 Genèse de la forme

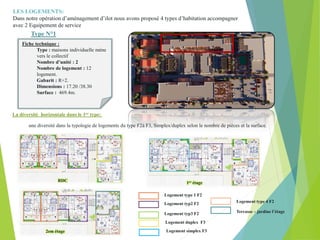

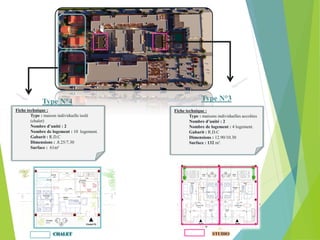

 Les logements

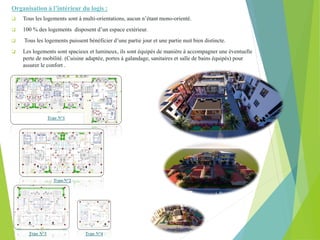

 Organisation à l’intérieur du logis
 Les équipements

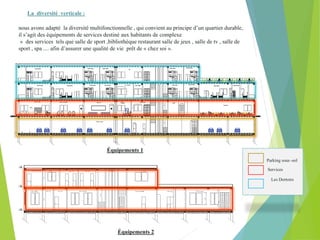

 La diversité verticale

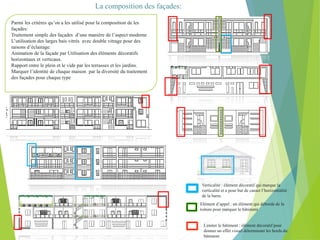

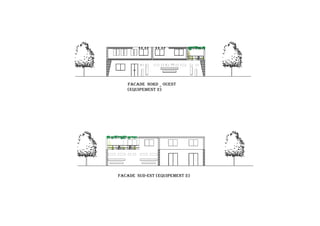

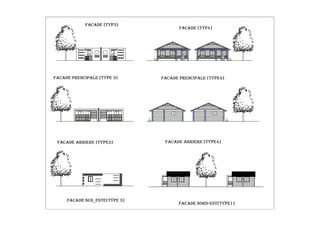

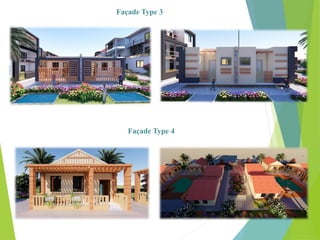

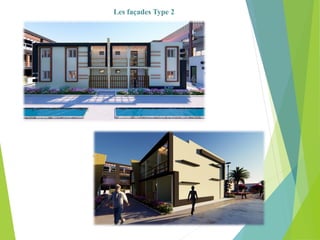

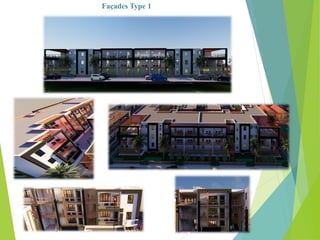

 La composition des façades

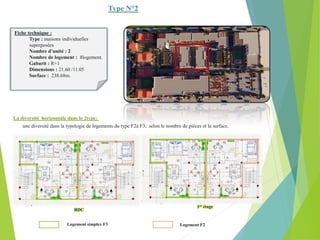

 La diversité horizontale

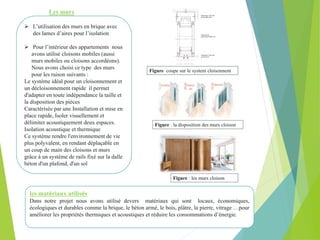

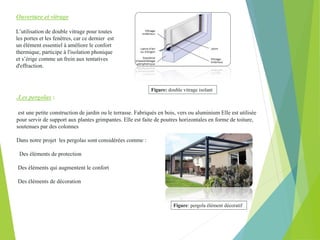

 Détails techniques.

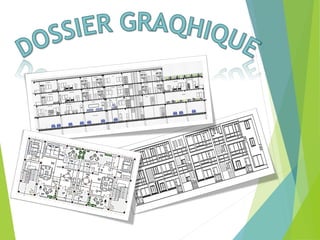

3.DOSSIER GRAPHIQUE
SOMMAIRE

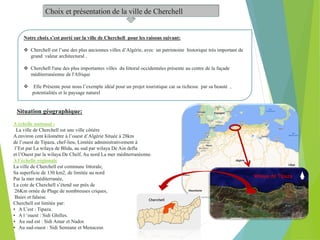

4. Choix et présentation de la ville de Cherchell
Notre choix s’est porté sur la ville de Cherchell pour les raisons suivant:
 Cherchell est l’une des plus anciennes villes d’Algérie, avec un patrimoine historique très important de
grand valeur architectural .
 Cherchell l'une des plus importantes villes du littoral occidentales présente au centre de la façade
méditerranéenne de l'Afrique
 Elle Présente pour nous l’exemple idéal pour un projet touristique car sa richesse par sa beauté ,
potentialités et le paysage naturel
A échelle national :
La ville de Cherchell est une ville côtière
A environ cent kilomètre à l’ouest d’Algérie Située à 28km
de l’ouest de Tipaza, chef-lieu, Limitée administrativement à
l’Est par La wilaya de Blida, au sud par wilaya De Ain defla
et l’Ouest par la wilaya De Chelf, Au nord La mer méditerranéenne.
A l’échelle régionale
La ville de Cherchell est commune littorale,
Sa superficie de 130 km2, de limitée au nord
Par la mer méditerranée,
La cote de Cherchell s’étend sur près de
26Km ornée de Plage de nombreuses criques,
Baies et falaise.
Cherchell est limitée par:
• A L’est : Tipaza.
• A l ‘ouest : Sidi Ghilles.
• Au sud est : Sidi Amar et Nador.
• Au sud-ouest : Sidi Semiane et Menaceur.
Wilaya de Tipaza
Cherchell
Situation géographique:

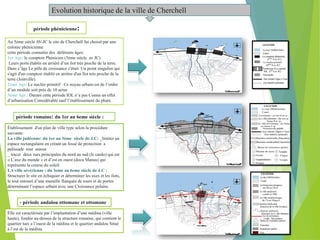

5. Evolution historique de la ville de Cherchell
Au 5éme siècle AV-JC le site de Cherchell fut choisit par une
colonie phénicienne
cette période connaitre des déférents âges:
1er Age: le comptoir Phénicien (5éme siècle av JC)
Leurs ports établis en arriéré d’un ilot très proche de la terre.
Dans c’âge Le pôle de croissance c'était Un point singulier qui
s'agit d'un comptoir établit en arrière d'un îlot très proche de la
terre (Joinville).
2éme Age: Le nucléo primitif : Ce noyau urbain est de l’ordre
d’un module soit près de 10 actus
3éme Age : Durant cette période IOL n’a pas Connu un effet
d’urbanisation Considérable sauf l’établissement du phare
période phénicienne:
période romaine: du 1er au 6eme siècle :
Établissement d'un plan de ville type selon la procédure
suivante:
La ville judéenne: du 1er au 3éme siècle de J.C: _limiter un
espace rectangulaire en créant un fossé de protection a
palissade tout autour
_ tracer deux rues principales du nord au sud (le cardo) qui est
« L’axe du monde » et d’est en ouest (docu Manus) qui
représente la course du soleil
LA ville sévérienne : du 3eme au 6eme siècle de J.C :
Structurer le site en échiquier et déterminer les axes et les ilots,
le tout entouré d’une muraille flanquée de tours et de portes
déterminant l’espace urbain avec une Croissance polaire.
- période andalou ottomane et ottomane
Elle est caractérisée par l’implantation d’une médina (ville
haute), fondée au-dessus de la structure romaine, qui contient le
quartier turc a l’ouest de la médina et le quartier andalou Situé
à l’est de la médina

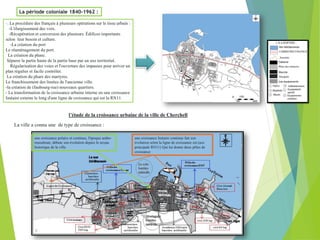

6. La période coloniale 1840-1962 :
-. La procédure des français à plusieurs opérations sur le tissu urbain :
-L'élargissement des voix.
-Récupération et conversion des plusieurs. Édifices importants
selon leur besoin et culture.
-La création du port
Le réaménagement du port.
La création du phare.
Séparer la partie haute de la partie base par un axe territorial.
Régularisation des voies et l'ouverture des impasses pour arriver un
plan régulier et facile contrôler.
La création du phare des martyres.
Le franchissement des limites de l'ancienne ville.
-la création de (faubourg-rue) nouveaux quartiers.
- La transformation de la croissance urbaine interne en une croissance
linéaire externe le long d'une ligne de croissance qui est la RN11.
l’étude de la croissance urbaine de la ville de Cherchell
La ville a connu une de type de croissance :
une croissance linéaire continue fait son
évolution selon la ligne de croissance est (axe
principale RN11) Qui lui donne deux pôles de
croissance
une croissance polaire et continue, l'époque arabo-
musulman; débute son évolution depuis le noyau
historique de la ville.

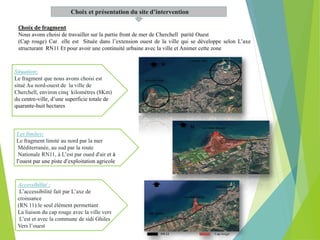

7. Choix et présentation du site d’intervention
Situation:
Le fragment que nous avons choisi est
situé Au nord-ouest de la ville de
Cherchell, environ cinq kilomètres (8Km)
du centre-ville, d’une superficie totale de
quarante-huit hectares
Choix de fragment
Nous avons choisi de travailler sur la partie front de mer de Cherchell parité Ouest
(Cap rouge) Car elle est Située dans l’extension ouest de la ville qui se développe selon L’axe
structurant RN11 Et pour avoir une continuité urbaine avec la ville et Animer cette zone
Accessibilité :
L’accessibilité fait par L’axe de
croissance
(RN 11):le seul élément permettant
La liaison du cap rouge avec la ville vers
L’est et avec la commune de sidi Ghiles
Vers l’ouest
Les limites:
Le fragment limité au nord par la mer
Méditerranée, au sud par la route
Nationale RN11, à L’est par oued d'air et à
l’ouest par une piste d’exploitation agricole

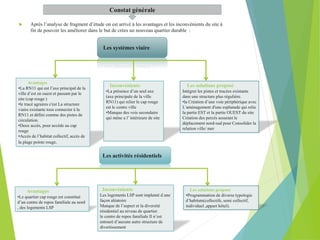

8. Constat générale
 Après l’analyse de fragment d’étude on est arrivé à les avantages et les inconvénients du site à
fin de pouvoir les améliorer dans le but de crées un nouveau quartier durable :
Les systèmes viaire
Avantages
•La RN11 qui est l’axe principal de la
ville d’est en ouest et passant par le
site (cap rouge )
•le tracé agraires c'est La structure
viaire existante tous connecter à la
RN11 et défini comme des pistes de
circulation.
•Deux accès, pour accède au cap
rouge
•Accès de l’habitat collectif, accès de
la plage pointe rouge.
Inconvénients
•La présence d’un seul axe
(axe principale de la ville
RN11) qui relier le cap rouge
est le centre ville
•Manque des vois secondaire
qui mène a l’ intérieure de site
Les solutions proposé
Intégrer les pistes et tracées existants
dans une structure plus régulière.
•la Création d’une voie périphérique avec
L’aménagement d'une esplanade qui relie
la partie EST et la partie OUEST du site
Création des percés assurant le
déplacement nord-sud pour Consolider la
relation ville/ mer
Les activités résidentiels
Avantages
•Le quartier cap rouge est constitué
d’un centre de repos familiale au nord
, des logements LSP
Inconvénients
Les logements LSP sont implanté d une
façon aléatoire
Manque de l’aspect et la diversité
résidentiel au niveau de quartier.
le centre de repos familiale Il n’est
entouré d’aucune autre structure de
divertissement
Les solutions proposé
•Programmation de diverse typologie
d’habitats(collectifs, semi collectif,
individuel ,appart hôtel).

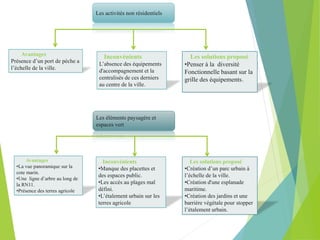

9. Les activités non résidentiels
Avantages
Présence d’un port de pèche a
l’échelle de la ville.
Inconvénients
L’absence des équipements
d'accompagnement et la
centralisés de ces derniers
au centre de la ville.
Les solutions proposé
•Penser à la diversité
Fonctionnelle basant sur la
grille des équipements.
Les éléments paysagère et
espaces vert
Avantages
•La vue panoramique sur la
cote marin.
•Une ligne d’arbre au long de
la RN11.
•Présence des terres agricole
Inconvénients
•Manque des placettes et
des espaces public.
•Les accès au plages mal
défini.
•L’étalement urbain sur les
terres agricole
Les solutions proposé
•Création d’un parc urbain à
l’échelle de la ville.
•Création d'une esplanade
maritime.
•Création des jardins et une
barrière végétale pour stopper
l’étalement urbain.

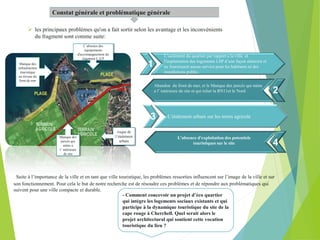

10. Constat générale et problématique générale
 les principaux problèmes qu'on a fait sortir selon les avantage et les inconvénients
du fragment sont comme suite:
L’isolement du quartier par rapport a la ville et
l'implantation des logements LSP d’une façon aléatoire et
ne fournissent aucun service pour les habitants ni des
installations public .
L’étalement urbain sur les terres agricole
4
1
L’absence d'exploitation des potentiels
touristiques sur le site
Abandon du front de mer, et le Manque des percés qui mène
a l’ intérieure de site et qui relier la RN11et le Nord
risque de
l’étalement
urbain
L’absence des
équipements
d'accompagnement du
logement L.S.P
Manque des
infrastructure
touristique
au niveau du
front de mer
Manque des
percés qui
mène a
l’ intérieure
de site
Suite à l’importance de la ville et en tant que ville touristique, les problèmes ressorties influencent sur l’image de la ville et sur
son fonctionnement. Pour cela le but de notre recherche est de résoudre ces problèmes et de répondre aux problématiques qui
suivent pour une ville compacte et durable.
- Comment concevoir un projet d’éco quartier
qui intègre les logements sociaux existants et qui
participe à la dynamique touristique du site de la
cape rouge à Cherchell. Quel serait alors le
projet architectural qui soutient cette vocation
touristique du lieu ?
2
3
4

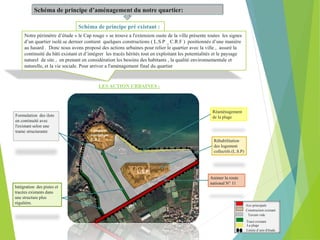

12. Schéma de principe d’aménagement du notre quartier:
Schéma de principe pré existant :
Notre périmètre d’étude « le Cap rouge » se trouve a l'extension ouste de la ville présente toutes les signes
d’un quartier isolé.se dernier contient quelques constructions ( L.S.P _ C.R.F ) positionnés d’une manière
au hasard . Donc nous avons proposé des actions urbaines pour relier le quartier avec la ville , assuré la
continuité du bâti existant et d’intégrer les tracés hérités tout en exploitant les potentialités et le paysage
naturel de site , en prenant en considération les besoins des habitants , la qualité environnementale et
naturelle, et la vie sociale. Pour arriver a l'aménagement final du quartier
Complexe
touristique
C.R.F
L.S.P
LES ACTION URBAINES :
Animer la route
national N° 11
Réhabilitation
des logement
collectifs (L.S.P)
Formulation des ilots
en continuité avec
l'existant selon une
trame structurante
Intégration des pistes et
tracées existants dans
une structure plus
régulière.
Réaménagement
de la plage
Axe principale
Construction existant
Terrain vide
Tracé existant
Limite d’aire d'étude
La plage

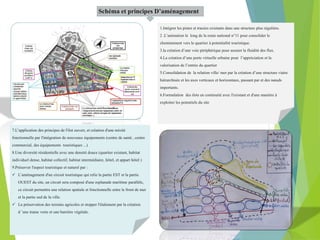

13. Schéma et principes D’aménagement
1.Intégrer les pistes et tracées existants dans une structure plus régulière.
2 .L’animation le long de la route national n°11 pour consolider le
cheminement vers le quartier à potentialité touristique.
3.la création d’une voie périphérique pour assurer la fluidité des flux.

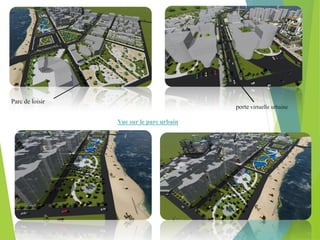

4.La création d’une porte virtuelle urbaine pour l’appréciation et la
valorisation de l’entrée du quartier
5.Consolidation de la relation ville/ mer par la création d’une structure viaire
hiérarchisée et les axes verticaux et horizontaux, passant par et des nœuds
importants.
6.Formulation des ilots en continuité avec l'existant et d'une manière à
exploiter les potentiels du site
7.L’application des principes de l'ilot ouvert, et création d'une mixité
fonctionnelle par l'intégration de nouveaux équipements (centre de santé , centre
commercial, des équipements touristiques ...)
8.Une diversité résidentielle avec une densité douce (quartier existant, habitat
individuel dense, habitat collectif, habitat intermédiaire, hôtel, et appart hôtel )
9.Préserver l'aspect touristique et naturel par :
 L’aménagement d'un circuit touristique qui relie la partie EST et la partie
OUEST du site, un circuit sera composé d'une esplanade maritime parallèle,
ce circuit permettra une relation spatiale et fonctionnelle entre le front de mer
et la partie sud de la ville.
 La préservation des terrains agricoles et stopper l'étalement par la création
d ’une trame verte et une barrière végétale.

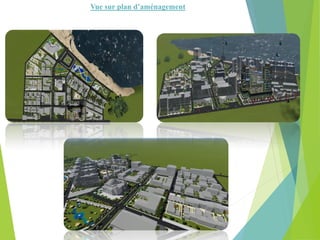

14. Vue sur plan d’aménagement

15. Vue sur le parc urbain
Parc de loisir
porte virtuelle urbaine

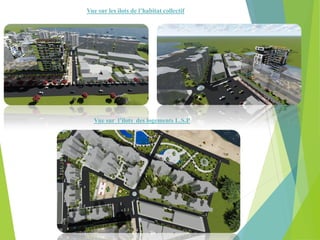

16. Vue sur les ilots de l’habitat collectif
Vue sur l’ilots des logements L.S.P

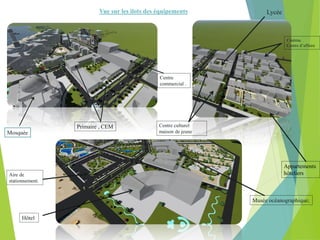

17. Vue sur les ilots des équipements
Mosquée
Lycée
Hôtel
Musée océanographique;
Centre culturel
maison de jeune
Primaire , CEM
Centre
commercial .
Appartements
hôteliers
Cinéma.
Centre d’affaire
Aire de
stationnement.

18. La programmation urbaine du quartier
Dans notre cas la ville de Cherchell compte 48056 habitants, dans la
grille s’applique sur la ville de (35000 hab. - 50000 hab.), et le quartier
(15000 hab. /2000 logment).
Sur la base des données déjà citées, nous avons opté pour la
programmation des équipements suivants :
 Equipements scolaires (Primaire , CEM, Lycée)
 Centre commercial .
 Centre de santé .
 Centre culturel.
 Commerce au RDC;
 Crèche intégrée dans les bâtiments;
 Cinéma.
 Centre d’affaire.
 Hôtel .
 Bibliothèque intégrée dans les bâtiments
 Salle de sport spécialisée intégrée dans les bâtiments;
 Musée océanographique;
 Maison de jeune.
 Parc de loisir ;
 Aire de détente.
 Aire de stationnement.
 Parking sous terrain.
 Certain de ces équipements sont implanté d'une manière linière tous
le long de la voie principale RN11 pour le but d’animé
 Nous avons également prévu un grand parc urbain dans notre quartier
pour lui donner une importance au niveau de la ville.
Centre commercial .
Centre culturel maison de jeune . Hôtel .
Musée océanographique;
Equipements scolaires
Mosquée
Centre de santé .

19. Développement durable
la diversité résidentielle : Pour assurer une bonne cohérences et
richesse urbaine dans la ville de Cherchell et pour assure la réponse
de tout les demandes et besoins des habitants de notre quartier nous
avons proposées des types d’habitat : habitat collectif, , habitat
individuelle dense et d’appartements hôteliers
La diversité fonctionnelle :Dans le cas de notre intervention, nous
avons projeté, dans l’ensemble du quartier une diversité
fonctionnelle, où nous avons diversifié entre équipements (des
équipements touristique, culturel ,éducatif, administratif commercial
..etc.
Le déplacement et la circulation :
pour améliorer la qualité de vie des habitants de ce quartier et cela
sera assuré par :
-Réduction de la place et l’utilisation de la voiture. Par l’adaptation
d’autre moyen de déplacement Comme : les vélos et Les transports
en commun
-Assurance d’une sécurité de circulation dans notre quartier. Par la
création des passages piétons ,Proposition d’une vitesse qui ne
dépasse pas 30KM/H dans le quartier
-Développement de déplacement doux et non polluant. Par la
création des chemins cyclables de 2m et aussi des aires de
stationnement pour vélo
-Gestion et organisation de stationnement. Par la création des
Parkings dans les sous-sols des bâtiments
Le paysage et les espaces verts :
: Pour l’aménagement de notre quartier on a opté pour :
La création d’une coulée de verdure, assez large pour comporter le
parc urbain et les différents équipements.
Les cheminements piétons à concevoir d’une façon agréable et varié
La variation et la diversité des végétaux
. Création d’un parc urbain avec de
nombreuses activités
Les couleurs sont sensibles à la
luminosité qui varie en permanence dans
le temps en fonction de la saison
L’intégration des haies pour marquer une
limite séparative entre la route et la piste
piétonne
Création des espaces vert ouvert pour les
logements collectifs
L’intégration des arbres qui régulent le
ruissellement dû aux pluies et donne de
l’ombre.
L’intégration des végétaux qui ne
nécessitent pas trop d'entretien.
L’énergie
 Réduire la consommation d’énergie
 L’utilisation des matériaux
écologique , les panneaux solaire .

20. rendre le transport en commun
plus attractif par le
renforcement
de la ligne de transport a
l'intérieure de quartier
Réduire la place de la
voiture par la création
des parking sous sol dan
les bâtiment
La trame vert
Création de
parc urbain
Renforcer la
circulation
douce par la
création des
voie cyclable
Renforcer la circulation douce
et Réduire la place de la
voiture par la créations des
aire de stationnement pour
vélo
La diversité
fonctionnelle
La diversité
résidentiel
Développement durable

21. Présentation de projet
d’appartements hôteliers
Notre intervention vise à construire une extension urbaine à l’ouest de la ville de Cherchell. C’est un projet
à le but d'une diversité architecturale et d’améliorer la qualité du cadre de vie et, profité des potentialités et
le paysage naturel riche du site par la proposition un établissement touristique qui à mi-chemin entre. .un
hôtel et un appartement c'est les appart-hôtel
Présentation de l’ilot
Notre projet d’étude se situe au nord-ouest de notre quartier (cap rouge), c’est un ilot d’une forme
rectangulaire. Le projet s’étend sur une surface de 1HA (72m x143m), il est entouré par des voies
mécaniques et permet de bienfisse d'une vue sur la mer
Surface=1ha
Nombre des appartement =42 AP
+
2 équipements

22. Les principes d’implantation
Dans notre opération d’aménagement de quartier durable nous avons proposé des d’appartements hôteliers pour
profiter pour exploité les potentiels touristiques de site
nous avons choisi ce type des équipement de divertissement parce que elle permet d'Offrir : , l’individualité , des
grandes surfaces pour vivre ce qui permet de ce sentir comme le chez soi plus des service .
Nous avons organisé notre ilot selon les principes suivent:
 Une vues panoramiques sur la mer
 -La séparation entre la circulation
piétonne et mécanique
 Jardin semi privé au sein de Les
appartement
 -La hiérarchisation des espaces du
semi privé au privé.
 La composition de notre ilot a fait
sortir4 types différents D’habitat
ainsi que deux équipements
hôteliers
 La division de l'ilot en quatre
parties, la premier partie regroupe
les appartements la 2em les chalets,
la troisième partie un équipement
hôtelier principale et la 4em partie
un équipement secondaire.
 La présence d'un espace central
dans chaque partie
 Assurer l’individualité
 Assurer une circulation fluide
 L’alignement sur la rue.
les principes
d’implantation
Unité1
(appartements)
Unité 3
(eq1)
Unité2
(chalets
)
Unité4
(eq2)
Parking
41.46
25.75
73.70 32.80
30.00
72.60
Schéma de l’ilot

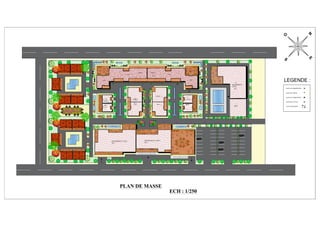

23. L’organisation de l’ilot
• L’utilisation du modèle de l'habitat individuelle qui men ver le collectif (intermédiaire) car il permet d'avoir
une densité (assemble plusieurs logement: verticale et horizontal)
• La création des accès piéton comme une liaison entre l’intérieur et l’extérieur de l’ilot.
• Les quatre unités à des accès piétons et l’accès mécanique seulement pour l’unité qui porte l'équipent principale.
• La création du parking sous-sol pour les résidents (il consomme moins d’espace) et parking ciel ouvert pour les
passagers et les employés
• Des jardins privés à chaque appartement
• La création d’une ceinture verte tout autour du quartier pour l’absorbation de la pollution atmosphérique
• La création des espaces verts au niveau de chaque unité pour améliorer la qualité paysagère
La composition de l’ensemble :
L’organisation de la parcelle
• Les parcelles organisé dune manier linéaire à côté des voies mécaniques
• Forme rectangulaire de toute les parcelles avec la présence des jardinas
• la disposition d'une façade sur la rue pour afficher une façade urbaine et l'autre sur l'espace semi privé pour
garder l’intimité des logements
• la réduction de l’espace destiné à la voiture par l’adaptation d’un parking sous-sol

24. Les étapes :
Vue en plan
Division de l’ilot en 5
partie
élévation
soustraction
Addition: duplication
juxtaposition
Variation des hauteur
2
1
3 4
5
6
GENESE DE LA FORME :

25. LES LOGEMENTS:
Dans notre opération d’aménagement d’ilot nous avons proposé 4 types d’habitation accompagner
avec 2 Equipement de service

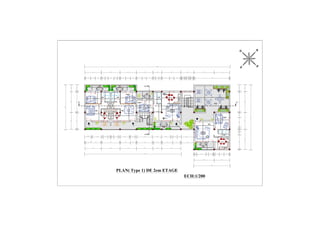

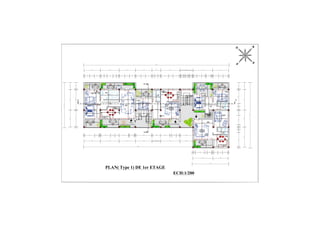

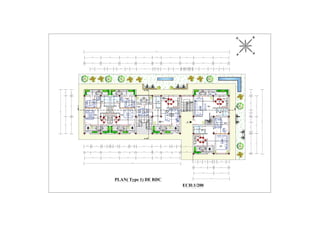

Type N°1
La diversité horizontale dans le 1er type:
une diversité dans la typologie de logements du type F2à F3, Simplex/duplex selon le nombre de pièces et la surface.
Logement typ2 F2
Logement duplex F3
Logement type 1 F2
Logement simplex F3
Terrasse – jardine l’étage
Logement typ3 F2
Logement type 4 F2
RDC 1er étage
2em étage
Fiche technique :
Type : maisons individuelle mène
vers le collectif
Nombre d’unité : 2
Nombre de logement : 12
logement.
Gabarit : R+2.
Dimensions : 17.20 /38.30
Surface : 469.4m.

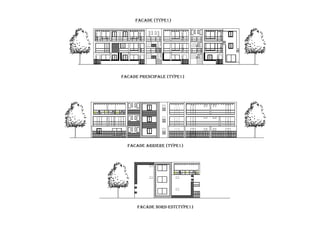

26. Façades Type 1

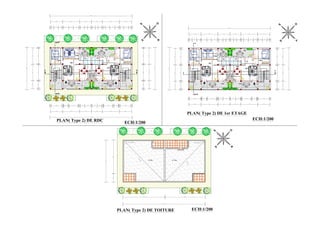

27. La diversité horizontale dans le 2type:
une diversité dans la typologie de logements du type F2à F3, selon le nombre de pièces et la surface.
Fiche technique :
Type : maisons individuelles
superposées
Nombre d’unité : 2
Nombre de logement : 8logement.
Gabarit : R+1
Dimensions : 21.60 /11.05
Surface : 238.68m.
Type N°2
Logement simplex F3 Logement F2
RDC
1er étage

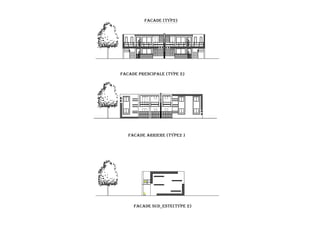

28. Les façades Type 2

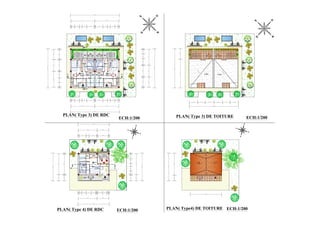

29. Fiche technique :
Type : maison individuelle isolé
(chalet)
Nombre d’unité : 2
Nombre de logement : 10 logement.
Gabarit : R.D.C
Dimensions : .8.25/7.30
Surface : 61m²
Type N°4
STUDIO
Fiche technique :
Type : maisons individuelles accolées
Nombre d’unité : 2
Nombre de logement : 4 logement.
Gabarit : R.D.C
Dimensions : 12.90/10.30
Surface : 132 m².
Type N°3
CHALET

30. Façade Type 3
Façade Type 4

31. Organisation à l’intérieur du logis :
 Tous les logements sont à multi-orientations, aucun n’étant mono-orienté.
 100 % des logements disposent d’un espace extérieur.
 Tous les logements puissent bénéficier d’une partie jour et une partie nuit bien distincte.
 Les logements sont spacieux et lumineux, ils sont équipés de manière à accompagner une éventuelle
perte de mobilité. (Cuisine adaptée, portes à galandage, sanitaires et salle de bains équipés) pour
assurer le confort .
Type N°1
Type N°2
Type N°4
Type N°3

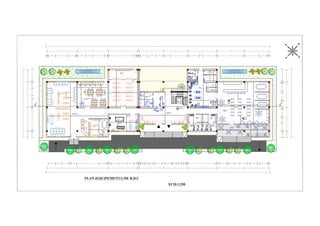

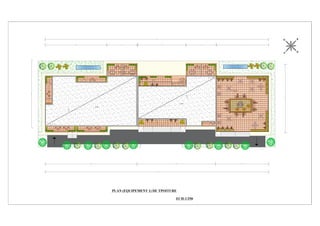

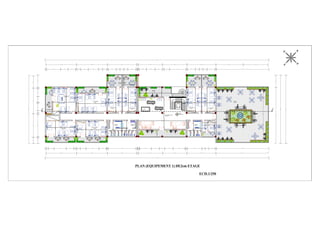

32. Fiche technique :
Type : Equipement de service 1
Nombre d’unité : 1

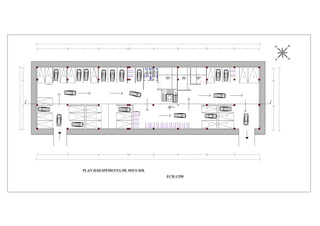

Les différents espaces :parking sous sole
Restaurant, Salle de tv Salle de lecture, Salle
d’informatique ,Salle de jeux +les dortoirs a les
étages
Gabarit : Sous sole R+2
Dimensions : 73.40 /33.50
Surface : 1510 m².

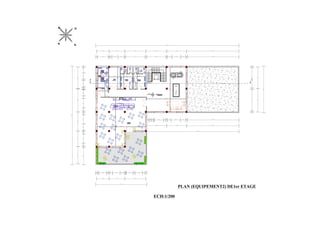

Les équipements
Fiche technique :
Type : Equipement de service 2
Nombre d’unité :1
Les différents espaces :salle de
sport ,spa, vestiaires ,cafeteria
Gabarit : R+1
Dimensions : 37.60/25.86
Surface : 641.17m².
Équipements 1 Équipements 2

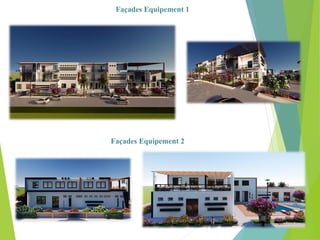

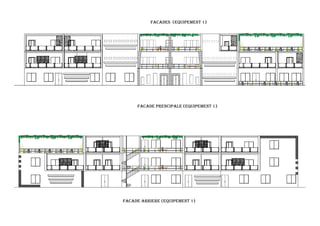

33. Façades Equipement 1

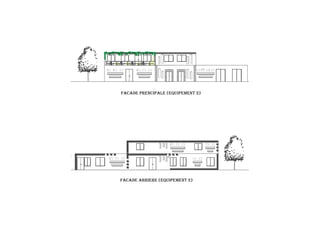

Façades Equipement 2

34. nous avons adapté la diversité multifonctionnelle , qui convient au principe d’un quartier durable,
il s’agit des équipements de services destiné aux habitants de complexe
« des services tels que salle de sport ,bibliothèque restaurant salle de jeux , salle de tv , salle de
sport , spa .... afin d’assurer une qualité de vie prêt de « chez soi ».
La diversité verticale :
Parking sous -sol
Services
Les Dortoirs
Équipements 1
Équipements 2

35. La composition des façades:
Parmi les critères qu’on a les utilisé pour la composition de les
façades:
Traitement simple des façades d’une manière de l’aspect moderne
L’utilisation des larges bais vitrés avec double vitrage pour des
raisons d’éclairage.
Animation de la façade par Utilisation des éléments décoratifs
horizontaux et verticaux.
Rapport entre le plein et le vide par les terrasses et les jardins.
Marquer l’identité de chaque maison par la diversité du traitement
des façades pour chaque type
Verticalité : élément décoratif qui marque la
verticalité et a pour but de casser l’horizontalité
de la barre.
Elément d’appel : un élément qui déborde de la
toiture pour marquer le bâtiment
Limiter le bâtiment : élément décoratif pour
donner un effet visuel déterminant les bords du
bâtiment

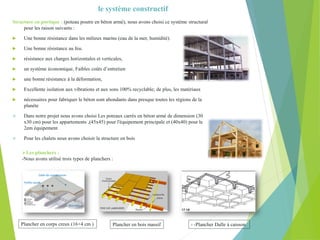

36. le système constructif
Structure en portique : (poteau poutre en béton armé), nous avons choisi ce système structural
pour les raison suivants :
 Une bonne résistance dans les milieux marins (eau de la mer, humidité).
 Une bonne résistance au feu.
 résistance aux charges horizontales et verticales,
 un système économique, Faibles coûts d’entretien
 une bonne résistance à la déformation,
 Excellente isolation aux vibrations et aux sons 100% recyclable; de plus, les matériaux
 nécessaires pour fabriquer le béton sont abondants dans presque toutes les régions de la
planète
 Dans notre projet nous avons choisi Les poteaux carrés en béton armé de dimension (30
x30 cm) pour les appartements ,(45x45) pour l'équipement principale et (40x40) pour le
2em équipement
 Pour les chalets nous avons choisir la structure en bois
Les planchers :
-Nous avons utilisé trois types de planchers :
Dalle de compression
Hourdis
Treillis soudé
Plancher en corps creux (16+4 cm ) Plancher en bois massif - -Plancher Dalle à caisson

37. C’est une dalle à nervures dont les nervures sont dans les deux sens
et se croisent. elle est indiquée pour couvrir les locaux de forme
carrée ou presque carré.
Ou bien c’est un plancher reposant sur des poteaux et non des
poutres, constitué de caissons avec joints
l’élément porteur est constitué par un réseau de nervures croisées.
le plafond présente une succession de caissons qui peuvent
devenir d’intéressants éléments décoratifs
La Dalle à caisson
Les caractéristiques dimensionnelles dans ce
cas sont telles que :
Portée libre de 10 a 20 mètres
L'épaisseur de la dalle au min 12 cm
l’espacement des nervures et variable de 60 cm a 1.20
mètre
La retombée des nervures et bornée par la relation
1/20 <h ner/ L min <1/15
Les avantages
Plus léger grandes
Permet d’avoir des grandes portées, sans retombées.
Plafond présente une succession de caissons qui
peuvent devenir d’intéressants éléments décoratifs

38.  L’utilisation des murs en brique avec
des lames d’aires pour l’isolation
 Pour l’intérieur des appartements nous
avons utilisé cloisons mobiles (aussi
murs mobiles ou cloisons accordéons).
Nous avons choisi ce type des murs
pour les raison suivants :
Le système idéal pour un cloisonnement et
un décloisonnement rapide il permet
d'adapter en toute indépendance la taille et
la disposition des pièces
Caractérisée par une Installation et mise en
place rapide, Isoler visuellement et
délimiter acoustiquement deux espaces.
Isolation acoustique et thermique
Ce système rendre l'environnement de vie
plus polyvalent, en rendant déplaçable en
un coup de main des cloisons et murs
grâce à un système de rails fixé sur la dalle
béton d'un plafond, d'un sol
les matériaux utilisés
Dans notre projet nous avons utilisé devers matériaux qui sont locaux, économiques,
écologiques et durables comme la brique, le béton armé, le bois, plâtre, la pierre, vitrage …pour
améliorer les propriétés thermiques et acoustiques et réduire les consommations d’énergie.
Figure : les murs cloison
Figure coupe sur le system cloisonnent
Figure : la disposition des murs cloison
Les murs

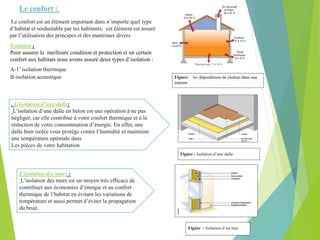

39. Le confort :
Le confort est un élément important dans n’importe quel type
d’habitat et souhaitable par les habitants, cet élément est assuré
par l’utilisation des principes et des matériaux divers
Isolation :
Pour assurer la meilleure condition et protection et un certain
confort aux habitats nous avons assuré deux types d’isolation :
A-1’ isolation thermique
B-isolation acoustique Figure: les déperditions de chaleur dans une
maison
. L’isolation d’une dalle:
L’isolation d’une dalle en béton est une opération à ne pas
négliger, car elle contribue à votre confort thermique et à la
réduction de votre consommation d’énergie. En effet, une
dalle bien isolée vous protège contre l’humidité et maintient
une température optimale dans
Les pièces de votre habitation
Figure : Isolation d’une dalle
L’isolation des murs :
L’isolation des murs est un moyen très efficace de
contribuer aux économies d’énergie et au confort
thermique de l’habitat en évitant les variations de
température et aussi permet d’éviter la propagation
du bruit.
Figure : Isolation d’un mur

40. Ouverture et vitrage
L’utilisation de double vitrage pour toutes
les portes et les fenêtres, car ce dernier est
un élément essentiel à améliore le confort
thermique, participe à l'isolation phonique
et s’érige comme un frein aux tentatives
d'effraction.
.Les pergolas :
est une petite construction de jardin ou le terrasse. Fabriqués en bois, vers ou aluminium Elle est utilisée
pour servir de support aux plantes grimpantes. Elle est faite de poutres horizontales en forme de toiture,
soutenues par des colonnes
Dans notre projet les pergolas sont considérées comme :
Des éléments de protection
Des éléments qui augmentent le confort
Des éléments de décoration
Figure: pergola élément décoratif
Figure: double vitrage isolant

41. Le Chauffage:
-Le système de chaufferie au sein des logements sera assuré par l’installation de
radiateurs muraux, qui seront reliés à une chaudière murale, ce qui garantira une
meilleur répartition de la chaleur dans les espaces.
Le choix des végétaux:
des arbustes et des arbrisseaux
Plantes bulbeuses et jardinière et pots
Pour le choix de la végétation Nous avons choisi:

44. TYPE1
TYPE2
TYPE2
TYPE3
TYPE3
TYPE1
R+2
EQUIPEMENT
TYPE2
RDC
R+1
R+1
RDC
RDC
R+1
TYPE 4 CHALET
9.18m
6.12m
9.18m
6.12m
6.12m
6.12m
6.12m
deco'
deco'
3.06m
3.06m
deco'
deco'
3.06m
deco'
deco'
deco' deco'
TYPE 4 CHALET
deco'
TYPE 4 CHALET
deco'
deco'
deco'
deco'
deco'
O
S E
N
PVC
Ø110
PVC
Ø110
8.5m
'4.25m
deco' deco'
deco' deco'
deco'
deco'
60m²
dortoire 9place
2.10
10.41
3.74
4.54
Terrasse
17.40m²
Terrasse
17.40m²
Terrasse
33.17m²
2.07
deco'
deco'
deco'
deco'
EQUIPEMENT TYPE1
R+2
EQUIPEMENT TYPE1
R+2
2.00
LEGENDE :
accés aux appartements
accés aux équipements
accés aux chalets
accés mécaniques
accés pour service
PLAN DE MASSE
ECH : 1/250
9.18m
9.18m
6.12m
3.06m
R+1

45. 9,60
5,30
2,40
deco' deco' deco'
deco
'
deco' deco' deco'
3.04
4.00 2.30
2.50
2.50
2.30
3.04
4.00
2.30
2.95
2.95
2.30
4.30
4.00
3.00
4.20
3.00
2.00
3.00
4.85
4.30
4.84
2.00
4.30
1.85
5.15
5.00
3.85
3.00
2.00
3.00
4.30
3.70
5.00
5.50
3.00
3.35
2.85
2.00
1.70
5.00
1.85
6.45
1.85
6.43
7.00
deco
'
1.70
6.45
1.70
6.45
4.30
4.00
2.05
4.20
1.50
9.00
14m²
Chambre
17.24m²
Sejour
7m²
Cuisine
5.7m²
S.D.B
5.7m²
S.D.B
14m²
Chambre
17.24m²
Sejour
7m²
Cuisine
12.6m²
Chambre
15.9m²
Chambre
20 m²
Sejour
25.75m²
Sejour
27.5m²
Sejour
6 m²
S.D.B
14 .55 m²
Cuisine +
Sallea manger
11.55m²
Cuisine
10m²
Cuisine
6m²
S.D.B
5.7m²
S.D.B
A A
B
O
S E
N
Pl. Pl.
B
1.65
30
5,15
30
4,45
1,80
5,45
4,45
1,74 35 2,40 39 1,20 67 30 64 1,20 49 2,40 29 1,20 53 4,05 2,36 56
2,40 1,20 1,07 3,20
30 1,44 2,56 30 4,60 30 2,57 1,43 30 4,05 30 2,00 30 2,72 1,98 30 3,20
4,30 4,90 4,30 4,35 2,30 5,00
25,45
1,32 1,20 1,36 1,20 52 72 88
30 3,56 1,44 30 3,70 30
4,00
1,20 2,56 80 1,57 84 2,24 1,20 1,74 4,35 55 80 65 2,17 1,20 1,93 1,59 2,40 1,46 1,44 1,20 1,51
30 4,00 30 4,60 30 4,00 30 4,05 30 2,00 30 4,70 3,20 30 4,85 30 3,85 30
4,30 4,90 4,30 4,35 2,30 5,00 3,50 5,15 4,15
38,25
30
1,65
30
3,55
30
1,37
2,45
33
30
5,00
30
5,45
4,45
5,30
17,15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
9
30
30
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1.50
1.40
1.40
1.40
80
80
11,85
F2
F2
F2
F3
Duplex
F2
PLAN( Type 1) DE RDC
ECH:1/200
14 60 31
30 54 3125 60 15
+0.00

46. 38,25
32 1,34
28,65
2,61
deco'
JACCUZI
deco
'
deco'
1.90
5.00
deco
'
2.05
7.00
deco'
deco' deco'
deco
'
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
9
30
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
30
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
4.90
2.50
3.50
4.00
2.95
4.90
7.45
4.00
3.00
4.05
3.00
2.00
3.00
4.85
4.30
4.84
2.00
4.30
2.00
4.20
12.6m²
Chambre
20 m²
Sejour
6 m²
S.D.B
14 .55 m²
Cuisine +
Sallea manger
4.00
2.85
3.00
3.85
2.80
2.00
3.70
4.30
2.75
1.80
3.05
3.70
5.00
5.15
3.30
3.03
1.50
3.85
4.84
2.65
3.65
2.05
4.00
1.50
4.00
8.90
1.50
8.82
2.05
15.2m²
Chambre
14m²
Chambre
15.9m²
Chambre
11.55m²
Chambre
11.4m²
Chambre
25.75 m²
Sejour
29.8 m²
Sejour
12.25 m²
S.D.B
5.6 m²
S.D.B
4.95 m²
S.D.B
11.1m²
Cuisine
13 m²
8.30m²
Hall
10 m²
Hall
Cuisine +
Sallea manger
1.70
4.90
3.80
30 1,20 1930 2,48 1,20 1,10 2,40 29 1,20 23 30 4,05 30 0,56 1,20 77 30 3,20
30 0,54 2,40 64 1,20 2230 1,16 1,20 1,34 30
4,30 4,93 4,27 4,35 5,00 3,56
5,30 4,00
9,60
2,06 2,40
1,65
30
5,15
30
4,15
30
11,85
1,65
30
3,55
80
80
30
1,23
2,45
47
30
52
80
3,68
30
1,80
5,45
4,45
5,30
17,15
1,20 1,46 30 81 80 1,57 80 63 30 1,36 1,20 1,44 30 1,28 1,20 1,57 30 55 80 65 30 1,87 1,20 1,63 30 30 1,20 1,00 31 1,20 30 1,37 1,20 1,28 30
4,30 4,90 4,30 4,35 2,30
O
S E
N
A A
B
B
5,00 5,15 4,15
2.30
3.50
1,80
1.50
1.40
1.40
1.40
F2
F3
Simplex
F2
5,45
4,45
PLAN( Type 1) DE 1er ETAGE
ECH:1/200
14 60 31
30 54 3125 60 15 80
+3.06
deco
'

47. 2.30
2.30
3.04
4.00 2.30
2.50
2.50
2.30
3.04
4.00
2.95
2.95
4.30
4.00
3.00
4.20
3.00
2.00
3.00
4.30
4.84
2.00
4.30
4.30
4.00
17.24m²
Sejour
7m²
Cuisine
5.7m²
S.D.B
5.7m²
S.D.B
14m²
Chambre
17.24m²
Sejour
7m²
Cuisine
12.6m²
Chambre
20 m²
Sejour
6 m²
S.D.B
14 .55 m²
Cuisine +
Sallea manger
Pl. Pl.
4.30
2.75
1.80
3.05
3.70
5.00
5.15
15.9m²
Chambre
25.75 m²
Sejour
4.95 m²
S.D.B
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
9
30
30
deco'
1.90
5.00
deco'
2.05
7.00
deco'
2.00
4.20
deco
'
deco'
1.50
6.45
1.50
6.45
61.13m²
3.70
11.1m²
Cuisine
4.85
1.50
1.40
1.40
1.40
Terrasse
O
S E
N
6.80
9.00
A A
B
B
30 1,35 1,20 1,46 30 81 80 1,57 80 63 30 1,36 1,20 30
1,44 1,28 1,20 30
1,57 55 80 65 30 1,87 1,20 1,63 30 30 9,30 30
4,30
38,25
1,74 35 2,40 39 1,20 67 30 64 1,20 49 2,40 29 1,20 53 4,05 2,36 56
2,40 1,20 1,07 3,20
1,44 2,56 4,60 2,57 1,43 4,05 30 2,00 3,20
4,30 4,90 4,30 4,35 2,30 5,00
30
25,45 30 0,54 2,40 64 1,20 2230 1,16 1,20 1,34 30
5,30 4,00
9,60
0,30 0,30 0,30 30 30 1,97
2,73
1,65
30
5,15
30
1,23
2,45
47
30
52
80
3,68
30
1,80
17,15
1,65
30
5,15
30
4,15
30
11,85
F2
F2
F2
3,50
4,89 4,30 2,30
4,35 5,00 5,30 4,00
1,80
5,45
4,45
4,45
5,30
5,45
PLAN( Type 1) DE 2em ETAGE
ECH:1/200
14 60 31
30 54 3125 60 15
+6.12

48. O
S
E
N
PVC Ø110
P
=
1
%
PVC Ø110
P
=
1
%
8,90
2,15
11,05
10,62
21,60
6.12m 6.12m
PLAN( Type 2) DE TOITURE
11,00
ECH:1/200
F2
deco
'
F3
deco
'
deco'
deco'
1
2
3
4
5
6
7
8
9 10
11
12
13
14
15
16
1.50
1
2
3
4
5
6
7
8
9 10
11
12
13
14
15
16
1.50
4.00
3.05
4.15
2.65
2.85
2.00
3.00
4.00
2.70
2.00
4.00
2.70
4.00
4.15
4.00
4.20
1.30
12.2m²
Chambre
10.9m²
Chambre
16.8m²
Chambre
12 m²
Cuisine
10.8m²
Cuisine
5.7m²
S.D.B
5.4m²
S.D.B
22.82m²
Sejour
16.6m²
Sejour
5.7m²
Hall
11.86m²
Jardin
terrasse
5.84 m²
Jardin
5.50
4.15
2.00
2.85
1.30
B
B
A
B
B
B
B
A
B
B
O
S
E
N
A
30 71 1,20 99 30 1,39 1,20 1,56 30 1,13 80 92 30 79 80 30
96 60 1,20 1,35 1,00 30 1,02 1,20 68 30
21,60
30 2,90 3012 1,20 18 2,40 25 30 1,20 1,65 30 1,35 1,20 3014 2,40 29 1,20 1230 2,90 30
3,20 4,45 3,15 2,85 4,45 3,20
30
4,00
30
4,00
30
1,85
30
30
4,00
30
4,00
30
1,85
30
4,30
4,30
2,15
11,05
PLAN( Type 2) DE 1er ETAGE
ECH:1/200
F2
deco'
F3
deco'
deco'
deco'
1
2
3
4
5
6
7
8
9 10
11
12
13
14
15
16
1.50
1
2
3
4
5
6
7
8
9 10
11
12
13
14
15
16
1.50
4.00
3.05
4.15
2.65
2.85
2.00
3.00
4.00
2.70
2.00
4.00
2.70
4.00
4.15
4.00
4.20
1.30
12.2m²
Chambre
10.9m²
Chambre
16.8m²
Chambre
12 m²
Cuisine
10.8m²
Cuisine
5.7m²
S.D.B
5.4m²
S.D.B
22.82m²
Sejour
16.6m²
Sejour
5.7m²
Hall
11.86m²
Jardin
14.6m²
5.84 m²
Jardin
5.50
4.15
2.00
2.85
1.30
B
B
A
B
B
B
B
A
B
B
O
S
E
N
A
30 71 1,20 99 30 1,39 1,20 1,56 30 1,13 80 92 30 79 80 30
96 60 1,20 1,35 1,00 30 1,02 1,20 68 30
21,60
30 2,90 3012 1,20 18 2,40 25 30 1,20 1,65 30 1,35 1,20 3014 2,40 29 1,20 1230 2,90 30
3,20 4,45 3,15 2,85 4,45 3,20
30
4,00
30
4,00
30
1,85
30
11,05
30
4,00
30
4,00
30
1,85
30
4,30
4,30
2,15
11,05
21,60
PLAN( Type 2) DE RDC ECH:1/200
3,20 4,45 3,15 2,85 4,45 3,20
4,30
4,30
2,15
3,20 4,45 3,15 2,85 4,45 3,20
4,30
4,30
2,15
11.05
terrasse
2,00
2,00
7,30
2,70
terrasse terrasse
2,00
7,31 6,59
2,00
14.6m²
2,85
3,20
8.70m²
8.70m²
6,60
2,90
8.6m²
8.6m²

49. deco'
5.80
1.50
7,30
8.25
O
S
E
N
PLAN( Type4) DE TOITURE
deco'
deco'
3.04
3.00
3.25
2.60
3.90
3.85
3.00
2.00
9.75m²
Chambre
8 m²
Sejour
12.6 m²
Cuisine +Hall
6m²
S.D.B
3.04
3.00
3.25
2.60
3.90
3.85
3.00
2.00
9.75m²
Chambre
8 m²
Sejour
12.6 m²
Cuisine +Hall
6m²
S.D.B
P.L P.L
Studio
Studio 2.55
6.00
2.55
6.00
15.3m²
Jardin
15.3m²
Jardin
O
S
E
N
A
A
B
B
30 86 1,20 76 1,20 1,98 30
6,30 6,32
12,90
30
86
1,20
76
1,20
1,98
30
30
2,40
30
2,80
30
1,59
1,20
1,11
30
10,30
30
2,40
30
2,80
30
1,59
1,20
1,11
30
4,20
3,10
2,70
10,30
30
86
1,20
76
1,20
1,98
30
6,30
6,32
12,90
30 86 1,20 76 1,20 1,98 30
4,20
3,10
2,70
PLAN( Type 3) DE RDC
ECH:1/200
1,50
deco'
P.L
2.65
1.88
2.40
2.75
3.22
2.70
2.59
4.85
A A
12.8 m²
Sejour
4.9m²
S.D.B
6.6m²
Cuisine
8.7m²
Chambre
10.8 m²
Terrasse
O
S
E
N
Chalet F2
30 1,80 80 2,00 30 2,75 30
8.25
30 65 1,20 1,34 1,20 2130 1,25 1,20 29
30
8,25
30
5,20
30
30
1,17
1,20
83
1,20
80
30
7,30
7,30
1,50
PLAN( Type 4) DE RDC ECH:1/200
4,90 3,05
5,50
1,65
5,50
1,65
3,05
4,90
deco'
deco'
2,70
7,60
10,30
2,20 1,95 2,30 2,30 1,95 2,20
12,90
O
S
E
N
PLAN( Type 3) DE TOITURE
PVC Ø110
P
=
1
%
PVC Ø110
P
=
1
%
3.06m 3.06m
ECH:1/200
ECH:1/200
+0.00
+0.00
+0.00

50. 7
6
10
9
8
1
2
4
34 28
24 23 21 20
17
19
12
11
18
27 26
29
33
35
36
3
5
13
22
1
2
3
4
5
6
7
8
10
11
12
13
14
16
17
18
20
21
22
19
1.40
0.30
1.40
9
15
23 2.11
32
15
14
16
25
31 30
1
2
3
4
5 6 7 8 9 10 11 12 13 14
15
16
17
18
Buanderie
44.31 m²
Stokage
30.37 m²
Chaufferie
26.6m²
Sanitaire
10.70 m²
Sanitaire
10.70 m²
2.50
5.00
2.00
1.25
7.04
6.33
7.32
4.15
5.32
5.05
4.08
2.23
-4.25
O
S E
N
10.00 10.25 9.50 60 8.00 8.00 9.50
73.40
9.00 8.10
4.00
8.40
7.80
10.00 10.25 9.50 60 8.00 9,50 9.00
73.40
8.40
7.80
4.00
8.00 8.10
20.50
20.50
PLAN (EQUIPEMENT1) DE SOUS SOL
ECH:1/250
A A

51. 9.00 8.10
10.00 10.25 9.50 60 9,50
73.40
8.00
9,05
45
42
70 80
90
78
1.1
38
2.20
97
2.20
69
1.10
78
72 90
80
45
15
45
91 45
2,40
94
2,40
1,03
2,39
1,77
1,80
66
2,40
45
2,40
2,63
2,40
76
45
52
2,40
7,40
1,80
2,09 2,40 56
2,40 27
67
8.00
salle d'informatique
82.30 m²
0.94
0.73
salle de Lecture
229.9 m²
1.32
1.16
0.72
0.72
5
4
3
2 1 1
6
6
2
3
4
5
salle des jeux
49.35m²
salle de TV
114.9 m²
Dépôt
9.5m²
Chambre
froide
10m²
légumes
viandes
stokage
vaisselle
propre
3.97m²
salle de
personnel
12.12m²
Terrasse
66.12 m²
0.92
Restaurant
229.90 m²
1.21
1.57
1.65
0.80
1.11
2.02
1.13
17.77
19.91
5.25
9.4
8.24
9.94
0.83
5.70
6.06
4.99
4.40
12.39
9.50
13.62
4.63
1
2
3
4
5
6
7
8
10
11
12
13
14
16
17
18
20
21
22
19
1.40
0.30
1.40
9
15
23 2.11
salle d'archive
34.54 m²
12.24
9.39
1.50
0.8
1.30 1.30
Administration
21.95 m²
Hall D'accueil
136.58 m²
10.28
15.61
Cuisine
117.70 m²
locaux
poubelles
6m²
4.06
2.36
1.48
4.06
2.96
3.37
3.90
3.11
1.95
2.04
16.88
5.36
4.63
5.36
Sanitaire
24.80 m²
Sanitaire
24.80 m²
3.92
16.88
45 21 2,40 4,24 2,40 27 45 2,51 2,40 3,75 95 17 45 7,89 95 26 45 15 45 2,40 2,76 67 1,80 5,40 45 3,52 1,20 4,34 45 8,59 45 4,72 2,40 57 45
45
4,01
22
2,40
71
2,40
39
1,80
45
43
2,40
35
1,62
2,50
45
1,80
1,80
45
7,30
45
21
2,40
1,17
2,40
1,75
45
4,01
10.00 10.25 9.50 60 8.00 8.00 9.50
73.40
9.00 8.10
4.00
8.40
7.80
2.00
8.40
7.80
2.00
4.00
22.50
22.50
+0.00
O
S E
N
PLAN (EQUIPEMENT1) DE R.D.C
ECH:1/250
A A
2,40

52. 22.50
3,62
60m²
dortoire 9place
8.23
7.41
6.23
8.23
4.50
5.08
9.69
5.08
9.92
6.61
7.58
4.83
1
2
3
4
5
6
7
8
10
11
12
13
14
16
17
18
20
21
22
19
1.40
0.30
1.40
9
15
23 2.11
deco'
deco'
deco'
deco'
deco' deco'
deco'
deco'
deco'
deco'
60m²
dortoire 9place
8.23
4.50
37m²
dortoire 6place
37m²
dortoire 6place
49.2m²
dortoire 8place
49.6m²
dortoire 8place
4.63
5.08
Douche
23.52 m²
4.63
5.08
Sanitaire
23.52 m²
5.05
5.07
25.60m²
B.de Medecin
13.38m²
Salle d'attente
2.65
Hall
118.49m²
10.28
15.61
8.23
4.50
8.23
4.50
37m²
dortoire 6place
37m²
dortoire 6place
6.23
9.95
60m²
dortoire 9place
5.02
9.92
49.6m²
dortoire 8place
4.63
5.08
Douche
23.52 m²
4.63
5.08
Sanitaire
23.52 m²
5.07
35.52m²
dortoire 5place
37.35m²
dortoire 5place
1.65
2.17
3.19
10.73
3.86
4.68
Terrasse
17.40m²
Terrasse
17.40m²
deco' deco'
Terrasse
33.17m²
2.13
deco'
deco'
O
S E
N
10.00 10.25 9.50 60 8.00 8.00 9.50
73.40
9.00 8.10
4.00
8.40
7.80
2.00
10.00 10.25 9.50 60 8.00 9,50 9.00 8.10
73.40
8.40
7.80
2.00
4.00
8.00
22.50
45 4,60 2,40 2,51 45 2,40 3,42 1,30 1,42 45 2,59 1,30 1,23 1,28 2,69 45 15 45 2,38 2,83 2,40 56 1,76 5,49 45 2,59 1,30 1,21 1,30 2,65 45 1,43 1,30 3,52 2,40 1,62 1,25 2,40 2,82 45
45
2,55
1,80
53
2,40
45
65
7,30
45
1,80
45
2,27
45
1,80
3,72
2,40
45 60
9,05
45
40
3,86
2,79
1,80
2,58
3,86
45
15
45
9,09
45
22
2,40
4,29
1,80
45
69
2,40
4,01
1,80
45 65
45
7,30
45
2,40
40
2,56
45
1,80
78
1,25
4,01
7
14
1,05
4,01
+4.50
1,80
1,80
PLAN (EQUIPEMENT 1) DE1er ETAGE
ECH:1/250
A A

53. 22.50
8.00 9.50
73.40
9.00 8.10
5,49 45 2,59 1,30 1,21 1,30 2,65 45
10.00 10.25 9.50 60 8.00
4.00
8.40
7.80
2.00
10.00 10.25 9.50 60 8.00 9,50
73.40
22.50
8.00
22.50
45 4,60 2,40 2,51 45 2,40 3,42 1,30 1,42 45 2,59 1,30 1,23 1,28 2,69 45 15 45 2,38 2,83 2,40 56 1,76
45
3,86
2,79
1,80
2,58
3,86
45
15
45
9,09
45
22
2,40
4,29
1,80
45
69
2,40
4,01
1,80
45 65
45
7,30
45
2,40
40
1,80
2,56
45
1,80
78
1,25
4,01
14
1,05
4,01
17.18
18,38
17,18
17.10
45 1,20
1,05
34 4,78 2,08
6.23
9.95
8.23
1
2
3
4
5
6
7
8
10
11
12
13
14
16
17
18
20
21
22
19
1.40
0.30
1.40
9
15
23 2.11
deco' deco'
deco' deco'
deco'
deco'
5
4
3
2 1 1
6
6
2
3
4
5
5
4
3
2 1 1
6
6
2
3
4
5
60m²
dortoire 9place
8.23
7.41
4.50
5.08
9.69
5.08
9.92
60m²
dortoire 9place
8.23
4.50
37m²
dortoire 6place
37m²
dortoire 6place
49.2m²
dortoire 8place 49.6m²
dortoire 8place
4.63
5.08
Douche
23.52 m²
4.63
5.08
Sanitaire
23.52 m²
Hall +Espace de jeu
160.50m²
10.28
15.61
8.23
4.50 307 m²
Terrasse
37m²
dortoire 6place
37m²
dortoire 6place
4.50
8.23
4.63
5.08
Douche
23.52 m²
3.58
4.42
15.74m²
dortoire 3place
2.17
3.19
10.73
3.86
4.68
Terrasse
17.40m²
Terrasse
17.40m²
Terrasse
33.17m²
2.13
deco'
deco'
deco'
deco'
O
S E
N
18,08
9.00
PLAN (EQUIPEMENT 1) DE2em ETAGE
ECH:1/250
A A

54. deco' deco'
deco' deco'
deco'
deco'
60m²
dortoire 9place
2.17
10.73
3.86
4.68
Terrasse
17.40m²
Terrasse
17.40m²
Terrasse
33.17m²
2.13
deco'
deco'
deco'
deco'
30,20 17.50
73.40
25,70
22.50
PVC Ø110
PVC Ø110
P
=
1
%
P
=
1
%
13.5m
13.5m
O
S E
N
20,22 9,99 15,88 9,94 17,18
73.40
PLAN (EQUIPEMENT 1) DE TPOITURE
ECH:1/250
22.50

55. 24,26
O
S
E
N
douche
U.V
vestiaire
Sauna
pré-douche
3.52
5.06
11.61
8.13
5.66
5.16
5.57
5.61
5.68
5.02
1.43
2.00
6.00
5.25
4.71
2.00
4.71
2.13
6.30
5.05
6.30
5.44
1.98
4.25
1.98
4.25
4.50
5.60
1.69
5.46
11.61
10.53
3.06
2.50
3.06
2.40
Salle de Sport
Vestiaire
Salle D'archive
Sanitaire
Salle d'adttent
B.de medecin
Sauna Salle de Massage
Bain de Boue
Hall D'accuile
Sanitaire
Salle d'attent
Sanitaire
Sanitaire
Bain de Boue
Vestiaire Vestiaire
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
20
21
22
19
1.40
0.30
1.40
Sanitaire
40
15
1,80
12
1,60
14
40
80
2,40
60
0,40
4.76
40
2,00 2,11
71
40
25
1,80
3,00
0,40
0,63
1,60
72
1,60
57
40
3,75
40
27
2,00
60
40
40
2,06
2,40
85
40
36
1,80
3,55
40
4,62
40
3,71
40
4,12
40
40 2,87 1,88
40 1,80 7 40 5,11 40
40 4,76 40 18 2,40 1,24 40 19 2,40 1,23 40
40
5,31
40
5,71
40
4.20
37,60
25,86
12,21
13,34
PLAN (EQUIPEMENT 2) DE RDC
ECH:1/200
3.30
0,00
5.70
6.00
5.00
4.10
4.55
3.30 4,15 5.50
5.15
5.20 4.20 4.20
5.70
6.00
3.30
4.20
5.15
5.20
5.45
5.50
4,15
3.30
0,91
0,52
0,39
0,41
0,38
40
31
2,18 2.18
72
52
39
41
51
5,30
A
A
A
A
A
+0.00

56. 13,59
24,26
5 4
3
2
1
1
6 6
2
3
4 5
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
20
21
22
19
1.40
0.30
1.40
Hall +Espace de
jeu120 .39 m²
Sanitaire
18.00m²
Sanitaire
18.00m²
Depot
16.52 m²
Salle de personnel
12.68m²
Cafétéria
142.20m²
11.61
10.37
5.66
3.19
5.66
3.19
5.66
2.92
2.97
4.27
3.42
2.97
12.74
12.78
Sanitaire
personnel
10.15m²
13,59
40
1,25
2,40
1,16
40
5,06
40
5,11
40
1,61
1,60
40 54
2,87
40
37,60
40
1,38
1,60
37
1,60
36
40
9
1,60
72
2,40
90
40
54
2,40
1,68
40
59
2,40
72
40
4,52
40
1,03
2,00
72
40
49
2,00 17 1,80 48 2,00 66 40
13,79
40
1,44
2,40
97
40
6.00
5.00
4.10
4.55
25,86
40
5,31
40
5,71
40
3.30 4,15 5.50
5.20
5.70
6.00
12,21
13,34
13,79
0,400,39
O
S
E
N
PLAN (EQUIPEMENT2) DE1er ETAGE
ECH:1/200
5.20
5.45
5.50
4,15
3.30
41 39 52 17 2,40 64
5.30
51
A
A
A
A
A
+0.4.25
5.70

57. 37,60
13,59
PVC Ø110
P
=
1
%
PVC Ø110
P
=
1
%
8.5 m
'4.25m
12,21
24,00
25,93
13,37
10,67 13,59
O
S
E
N
PLAN (EQUIPEMENT 2) DE TPOITURE
A

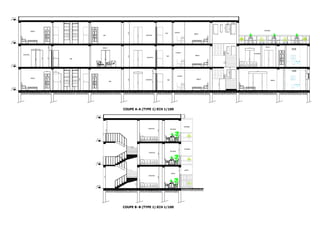

59. 0.80
0.40
0.40
0.40
0.50
0.45
0.80
0.40
0.40
0.40
0.50
0.45
0.80
0.40
0.40
0.40
0.50
0.45
0.80
0.40
0.40
0.40
0.50
0.45
2.86
2.20
0.85 0.75
2.86
0.50
0.50
1.16
1.53
1.53
2.40
2.20
0.56
0.66
0.73
1.47
2.86
2.86
1.18
2.20
1.16
0.68
2.20
1.36
1.01
0.60
0.30
0.17
+0.00
+3.06
+6.12
+9.18
terrasse
séjour
séjour
séjour
séjour
séjour
séjour
cuisine
cuisine
cuisine
séjour
chambre
hall
hall
hall
chambre
chambre
chambre
hall
hall
hall
séjour
SDB
SDB
chambre
COUPE A-A (TYPE 1) ECH 1/100
terrasse
terrasse
terrasse
jardin
jardin
terrasse
chambre
chambre
chambre
2.86
2.86
2.86
1.04
2.91
0.17
1.80
0.96
1.20
1.56
0.17
0.50
2.86
+0.00
+3.06
+6.12
+9.18
COUPE B-B (TYPE 1) ECH 1/100

60. 0.50
cuisine cuisine
cuisine cuisine
séjour
séjour
séjour
séjour
2.86
2.86
2.20
2.20
1.70
1.19
0.17
+0.00
+3.06
+6.12
COUPE A-A (TYPE 2) ECH 1/100
0.50
1.20
2.86
2.86
2.20
0.75
1.55
2.86
2.86
chambre
chambre
chambre
+0.00
+3.06
+6.12
COUPE B-B (TYPE 2) ECH 1/100

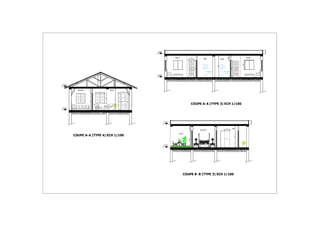

61. 2.20
0.75
2.20
1.19
1.20
+0.00
+3.06
0.50
séjour séjour
SDB
SDB
0.66
COUPE A-A (TYPE 3) ECH 1/100
2.20
0.66
2.20
0.75
+0.00
+3.06
0.50
chambre
jardin
hall
2.86
COUPE B-B (TYPE 3) ECH 1/100
COUPE A-A (TYPE 4) ECH 1/100
+0.00
+3.06
0.66
2.20
1.25
1.30
2.20
1.20
2.86
0.85
1.67
séjour
chambre
2.88

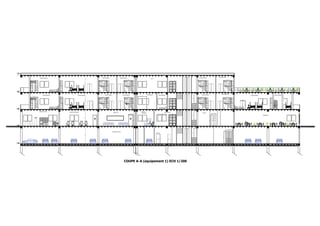

62. 2,52
2,52
2,77
0.60
1.70
0.60 0.60 0.30
0.50
0.40
0.40
0.40
0.50
0.45
0.38
0.60
1.70
0.60
1.70
0.60 0.60 0.30
0.50
0.40
0.40
0.40
0.50
0.45
0.38
0.60
0.30
tube circulaire
pour accrochage
des cintres
1.50
1.70
0.60
0.50
0.40
0.40
0.40
0.50
0.45
0.38
3.03
2.10
0.60
1.70
0.60
0.30
tube circulaire
pour accrochage
des cintres
1.50
1.70
0.60
0.50
0.40
0.40
0.40
0.50
0.45
0.38
3.03
2.10
0.60
1.70
0.60
0.30
tube circulaire
pour accrochage
des cintres
1.50
1.70
0.60
0.50
0.40
0.40
0.40
0.50
0.45
0.38
2.10
0.60
1.70
0.60
0.30
tube circulaire
pour accrochage
des cintres
1.50
1.70
0.60
0.50
0.40
0.40
0.40
0.50
0.45
0.38
2.10
0.60
1.70
0.60
1.70
0.60
1.70
0.60 0.60 0.30
0.50
0.40
0.40
0.40
0.50
0.45
0.38
0.60
1.70
0.60
1.70
0.60 0.60 0.30
0.50
0.40
0.40
0.40
0.50
0.45
0.38
0.60
0.30
tube circulaire
pour accrochage
des cintres
1.50
1.70
0.60
0.50
0.40
0.40
0.40
0.50
0.45
0.38
3.03
2.10
0.60
1.70
0.60
0.30
tube circulaire
pour accrochage
des cintres
1.50
1.70
0.60
0.50
0.40
0.40
0.40
0.50
0.45
0.38
2.10
0.60
1.70
0.60
0.30
tube circulaire
pour accrochage
des cintres
1.50
1.70
0.60
0.50
0.40
0.40
0.40
0.50
0.45
0.38
2.10
0.60
1.70
0.60
0.30
tube circulaire
pour accrochage
des cintres
1.50
1.70
0.60
0.50
0.40
0.40
0.40
0.50
0.45
0.38
2.10
0.60
1.70
salle de Lecture
2.50
0.74
3.25
1.78
1.70
2.40
2.90
1.80
1.15
2.90
2.10
2.11
0.56
3.03
0.71
2.03
0.56
2.90
1.20
2.20
0.85
2.20
1.20
1.20
1.70
2.40
2.20
1.20
salle de TV
Restaurant
Hall D'accueil
Cuisine
salle d'informatique Bureau
d'acceueil
dortoire 9place dortoire 9place dortoire 6place Salle d'attente dortoire 6place
dortoire 6place
dortoire 9place dortoire 5place
dortoire 6place B.de Medecin
dortoire 9place dortoire 6place dortoire 6place
dortoire 6place
dortoire 6place
Hall
Parking Sous Sol
-4.50
+0.00
+4.50
+9.00
+13.50
4.38
4.38
4.38
4.38
COUPE A-A (equipement 1) ECH 1/200

63. +0.00
+4.25
+7.65
4,05
3,2
2,52
2,5
2,25
1,63
0,79
1,55
dépot sanitaire Hall d'accueil
sanitaire Ascenseur
sanitaire
B.de medecin Bureau d'acceueil Vestiaire Salle du sport
sanitaire Salle d'attente
COUPE A-A (equipement 2) ECH 1/100
Salle de personnel

65. fACADE (type1)
fACADE nORD-EST(Type1)
fACADE arriere (TYPE1)
fACADE PRENCIPALE (type1)

66. fACADE (typ2)
fACADE sud_este(type 2)
fACADE arriere (Type2 )
fACADE PRENCIPALE (TYPE 2)

67. fACADE (typ3)
fACADE (typ4)
fACADE arriere (TYPE3) fACADE arriere (TYPE4)
fACADE PRENCIPALE (TYPE4)
fACADE PRENCIPALE (TYPE 3)
fACADE sud_este(type 3)
fACADE nORD-EST(Type1)

68. fACADE PRENCIPALE (equipement 1)
fACADE arriere (equipement 1)
fACADES (equipement 1)

69. fACADE EST (equipement 1)
fACADE OUEST (equipement 1)

70. fACADE arriere (equipement 2)
fACADE PRENCIPALE (equipement 2)

71. fACADE NORD _ ouest
(equipement 2)
fACADE sud-EST (equipement 2)
