ENTRE L’HISTOIRE ET LE FUTURE
UN MARINASCOPE FAIT SA
NAISSANCE

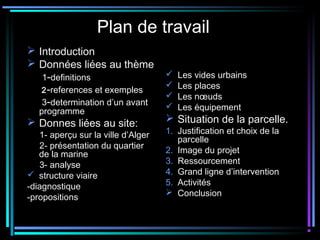

Plan de travail
 Introduction
 Données liées au thème
1-definitions
2-references et exemples
3-determination d’un avant
programme
 Donnes liées au site:
1- aperçu sur la ville d’Alger
2- présentation du quartier
de la marine
3- analyse
 structure viaire
-diagnostique
-propositions
 Les vides urbains
 Les places
 Les nœuds
 Les équipement
 Situation de la parcelle.
1. Justification et choix de la
parcelle
2. Image du projet
3. Ressourcement
4. Grand ligne d’intervention

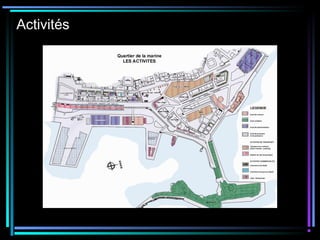

5. Activités
 Conclusion

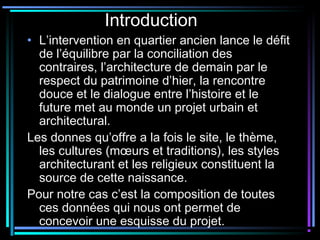

Introduction
• L’intervention en quartier ancien lance le défit
de l’équilibre par la conciliation des
contraires, l’architecture de demain par le
respect du patrimoine d’hier, la rencontre
douce et le dialogue entre l’histoire et le
future met au monde un projet urbain et
architectural.
Les donnes qu’offre a la fois le site, le thème,
les cultures (mœurs et traditions), les styles
architecturant et les religieux constituent la
source de cette naissance.
Pour notre cas c’est la composition de toutes
ces données qui nous ont permet de
concevoir une esquisse du projet.

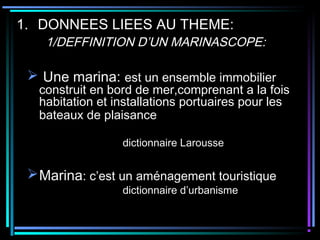

1. DONNEES LIEES AU THEME:
1/DEFFINITION D’UN MARINASCOPE:
 Une marina: est un ensemble immobilier
construit en bord de mer,comprenant a la fois
habitation et installations portuaires pour les
bateaux de plaisance
dictionnaire Larousse
Marina: c’est un aménagement touristique
dictionnaire d’urbanisme

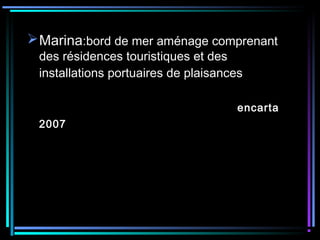

Marina:bord de mer aménage comprenant
des résidences touristiques et des
installations portuaires de plaisances
encarta
2007

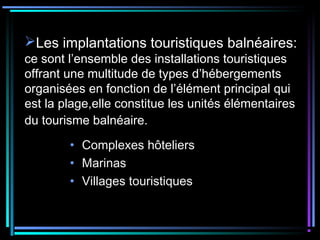

Les implantations touristiques balnéaires:
ce sont l’ensemble des installations touristiques
offrant une multitude de types d’hébergements
organisées en fonction de l’élément principal qui
est la plage,elle constitue les unités élémentaires
du tourisme balnéaire.
• Complexes hôteliers
• Marinas
• Villages touristiques

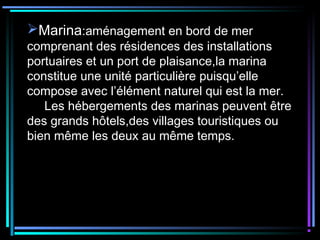

Marina:aménagement en bord de mer
comprenant des résidences des installations
portuaires et un port de plaisance,la marina
constitue une unité particulière puisqu’elle
compose avec l’élément naturel qui est la mer.
Les hébergements des marinas peuvent être
des grands hôtels,des villages touristiques ou
bien même les deux au même temps.
SYNTHESE:
DEFINITION D’UN MARINASCOPE:
Aménagement en bord de
mer,touristique destiné à l’exposition,la
recherche et loisir,il comprend des
installations
portuaires,hébergements,ports de
plaisance,espace de
recherche,expositions maritimes et
autres.

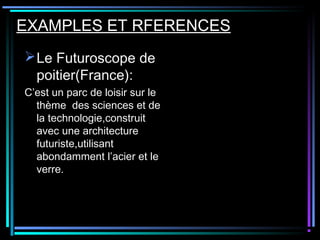

EXAMPLES ET RFERENCES
Le Futuroscope de
poitier(France):
C’est un parc de loisir sur le
thème des sciences et de
la technologie,construit
avec une architecture
futuriste,utilisant
abondamment l’acier et le
verre.

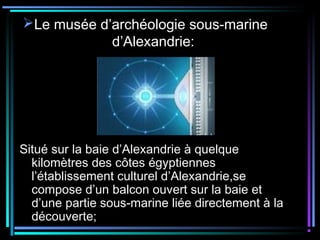

Le musée d’archéologie sous-marine
d’Alexandrie:
Situé sur la baie d’Alexandrie à quelque
kilomètres des côtes égyptiennes
l’établissement culturel d’Alexandrie,se
compose d’un balcon ouvert sur la baie et
d’une partie sous-marine liée directement à la
découverte;

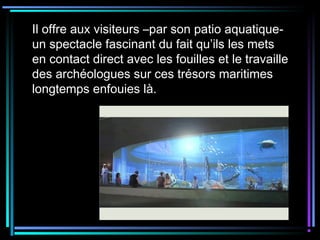

Il offre aux visiteurs –par son patio aquatique-
un spectacle fascinant du fait qu’ils les mets
en contact direct avec les fouilles et le travaille
des archéologues sur ces trésors maritimes
longtemps enfouies là.

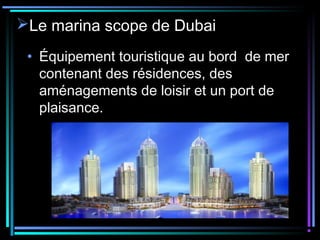

Le marina scope de Dubai
• Équipement touristique au bord de mer
contenant des résidences, des
aménagements de loisir et un port de
plaisance.
Parc la villette (paris):
cite des science et de l’industrie ,se veut a la
fois espace de loisir de promenade et espace
de culture et d’éducation.

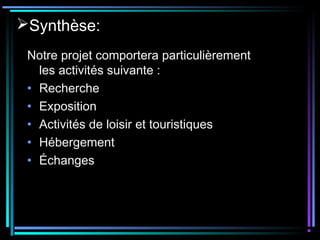

Synthèse:
Notre projet comportera particulièrement
les activités suivante :
• Recherche
• Exposition
• Activités de loisir et touristiques
• Hébergement
• Échanges

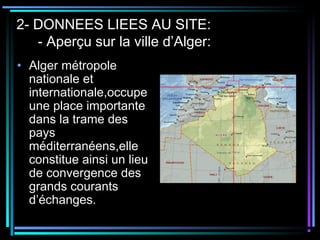

2- DONNEES LIEES AU SITE:
- Aperçu sur la ville d’Alger:
• Alger métropole
nationale et
internationale,occupe
une place importante
dans la trame des
pays
méditerranéens,elle
constitue ainsi un lieu
de convergence des
grands courants
d’échanges.
• Capitale de la nation Algérienne,Alger est
délimitée par la wilaya de BLIDA au sud,la
mer méditerranéenne au nord,BOUMERDES
au sud-est et TIPAZA au nord.
N
• Elle regroupe l’ensemble des infrastructures
économiques et financières,c’est là ou se
concentre les sièges du pouvoir,les centres
de décision et toutes sortes de manifestations
culturelles.
Elle constitue aussi le lieu de convergence de
tout les réseaux routiers,maritimes et aériens.

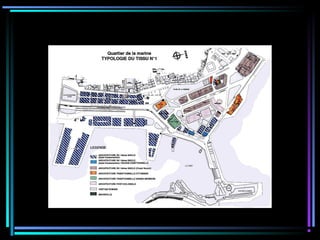

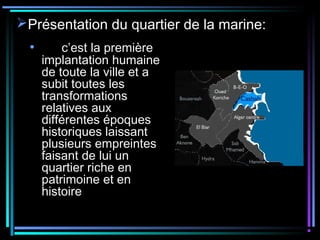

Présentation du quartier de la marine:
• c’est la première
implantation humaine
de toute la ville et a
subit toutes les
transformations
relatives aux
différentes époques
historiques laissant
plusieurs empreintes
faisant de lui un
quartier riche en
patrimoine et en
histoire

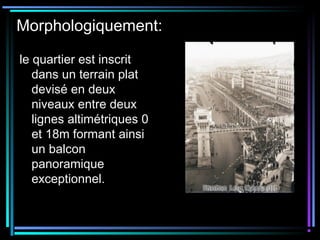

Morphologiquement:
le quartier est inscrit
dans un terrain plat
devisé en deux
niveaux entre deux
lignes altimétriques 0
et 18m formant ainsi
un balcon
panoramique
exceptionnel.

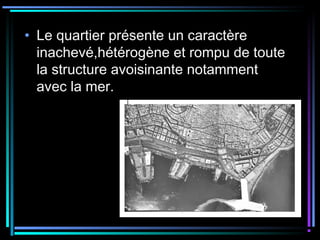

• Le quartier présente un caractère
inachevé,hétérogène et rompu de toute
la structure avoisinante notamment
avec la mer.

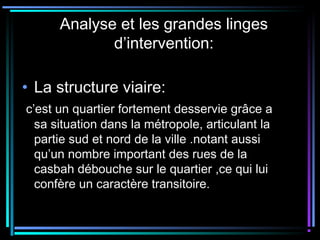

Analyse et les grandes linges
d’intervention:

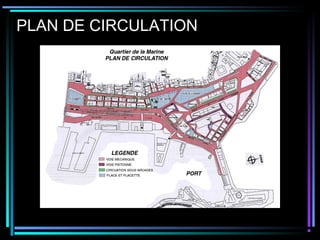

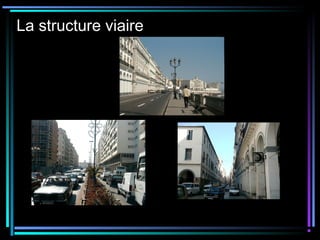

• La structure viaire:
c’est un quartier fortement desservie grâce a
sa situation dans la métropole, articulant la
partie sud et nord de la ville .notant aussi
qu’un nombre important des rues de la
casbah débouche sur le quartier ,ce qui lui
confère un caractère transitoire.

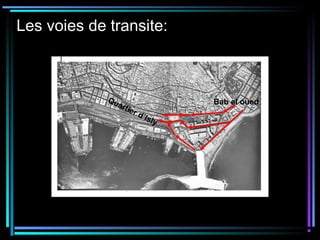

Les voies de transite:
Bab el ouedQuartier d’Isly

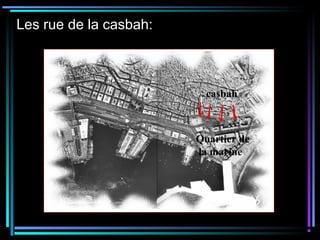

Les rue de la casbah:
casbah
Quartier de
la marine

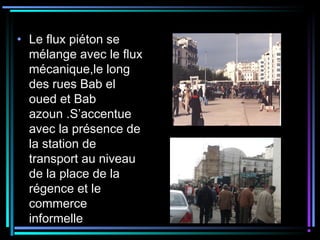

• Le flux piéton se
mélange avec le flux
mécanique,le long
des rues Bab el
oued et Bab
azoun .S’accentue
avec la présence de
la station de
transport au niveau
de la place de la
régence et le
commerce
informelle

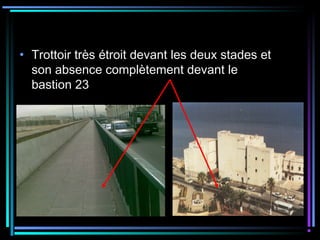

• Trottoir très étroit devant les deux stades et
son absence complètement devant le
bastion 23
• Commerce sous les
galeries ce qui pose
un conflit entre les
deux circulation
piétonne et
mécanique
• Flux mécanique
important et la
différence de niveau
accentue la rupture.

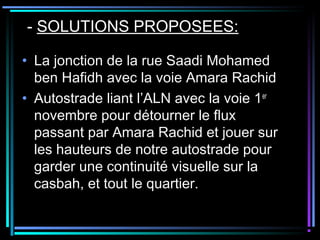

- SOLUTIONS PROPOSEES:
• La jonction de la rue Saadi Mohamed
ben Hafidh avec la voie Amara Rachid
• Autostrade liant l’ALN avec la voie 1er
novembre pour détourner le flux
passant par Amara Rachid et jouer sur
les hauteurs de notre autostrade pour
garder une continuité visuelle sur la
casbah, et tout le quartier.

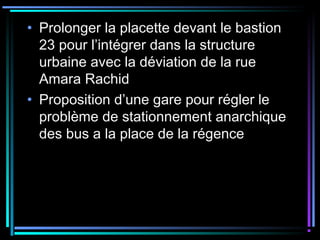

• Prolonger la placette devant le bastion
23 pour l’intégrer dans la structure
urbaine avec la déviation de la rue
Amara Rachid
• Proposition d’une gare pour régler le
problème de stationnement anarchique
des bus a la place de la régence

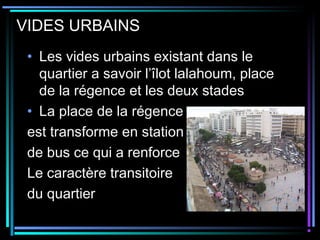

VIDES URBAINS
• Les vides urbains existant dans le
quartier a savoir l’îlot lalahoum, place
de la régence et les deux stades
• La place de la régence
est transforme en station
de bus ce qui a renforce
Le caractère transitoire
du quartier

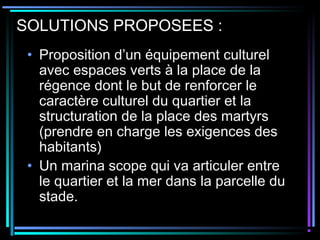

SOLUTIONS PROPOSEES :
• Proposition d’un équipement culturel
avec espaces verts à la place de la
régence dont le but de renforcer le
caractère culturel du quartier et la
structuration de la place des martyrs
(prendre en charge les exigences des
habitants)
• Un marina scope qui va articuler entre
le quartier et la mer dans la parcelle du
stade.

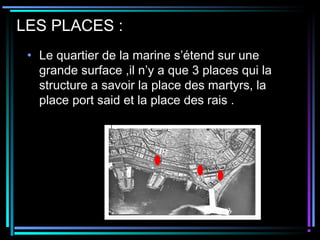

LES PLACES :
• Le quartier de la marine s’étend sur une
grande surface ,il n’y a que 3 places qui la
structure a savoir la place des martyrs, la
place port said et la place des rais .

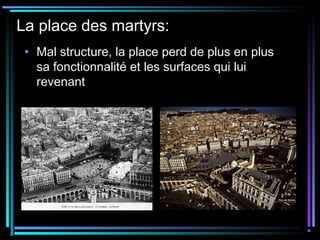

La place des martyrs:
• Mal structure, la place perd de plus en plus
sa fonctionnalité et les surfaces qui lui
revenant
Solutions apportes :
• Vue l’importance de sa position dans le
quartier et l’ensemble d’activités qu’elle
renferme, sa restructuration et
réorganisation s’impose, dans notre cas
par l’équipement culturel proposé
auparavant et surtout sa revalorisation
par un élément de repère qui reflétera
son potentiel et son statue historique.
La place rais :
• La place du rais appelle aussi place diar el
mahsoul est entoure de voies a flux important
pour cela elle ne joue pas son rôle comme
espace de détente.

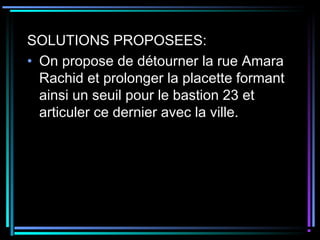

SOLUTIONS PROPOSEES:
• On propose de détourner la rue Amara
Rachid et prolonger la placette formant
ainsi un seuil pour le bastion 23 et
articuler ce dernier avec la ville.

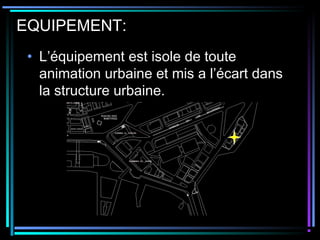

EQUIPEMENT:
• L’équipement est isole de toute
animation urbaine et mis a l’écart dans
la structure urbaine.
SOLUTIONS PROPOSEES:
• Élargissement de la place des rais.
• L’autostrade proposée mis en valeur le
bastion 23 en l’exposant en passant par
cette dernière.

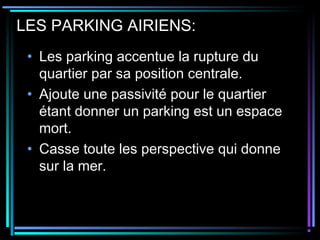

LES PARKING AIRIENS:
• Les parking accentue la rupture du
quartier par sa position centrale.
• Ajoute une passivité pour le quartier
étant donner un parking est un espace
mort.
• Casse toute les perspective qui donne
sur la mer.

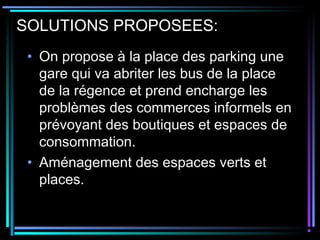

SOLUTIONS PROPOSEES:
• On propose à la place des parking une
gare qui va abriter les bus de la place
de la régence et prend encharge les
problèmes des commerces informels en
prévoyant des boutiques et espaces de
consommation.
• Aménagement des espaces verts et
places.
• Le stationnement va être déplacé vers
les sous sol de la place des martyrs.
• Le port: isolé et rompu avec le reste
de la ville.

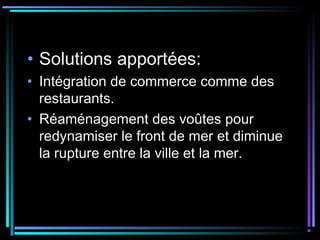

• Solutions apportées:
• Intégration de commerce comme des
restaurants.
• Réaménagement des voûtes pour
redynamiser le front de mer et diminue
la rupture entre la ville et la mer.

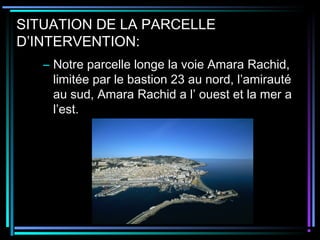

SITUATION DE LA PARCELLE
D’INTERVENTION:
– Notre parcelle longe la voie Amara Rachid,
limitée par le bastion 23 au nord, l’amirauté
au sud, Amara Rachid a l’ ouest et la mer a
l’est.
Le choix de notre parcelle s’est effectuer
suite a de multiples raisons.
1. Par rapport au site:
• Notre parcelle se présente sur la baie
d’Alger ce qui nous donne l’avantage
de pouvoir rééquilibrer et embellir
l’image de la ville.
• Cette position permis d’élargir le rayon
d’influence de l’équipement a l’ échelle
des pays méditerranéens.

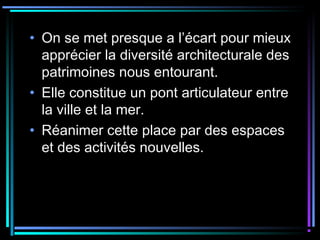

• On se met presque a l’écart pour mieux
apprécier la diversité architecturale des
patrimoines nous entourant.
• Elle constitue un pont articulateur entre
la ville et la mer.
• Réanimer cette place par des espaces
et des activités nouvelles.

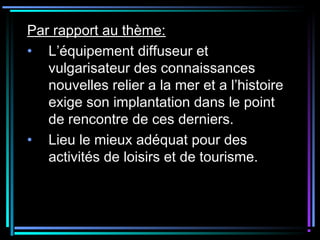

Par rapport au thème:
• L’équipement diffuseur et
vulgarisateur des connaissances
nouvelles relier a la mer et a l’histoire
exige son implantation dans le point
de rencontre de ces derniers.
• Lieu le mieux adéquat pour des
activités de loisirs et de tourisme.
ressourcement:
-Image du projet:
• C’est un projet qui respecte son
environnement, porte l’identité du lieu,
raconte le vécue d’un quartier riche en
histoire, par ces traces les plus significatives.
• Participe dans l’épanouissement social et le
développement économique en permettant
de répondre aux exigences et aux besoins
des génération présentes sans compromettre
les générations future d’exprimer les leurs.
• Dans cette perspective notre projet doit avoir
un cachet algérois et mediterraneen.

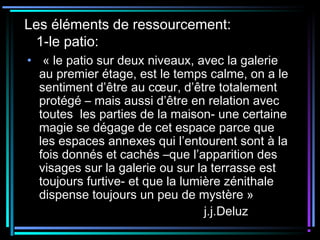

Les éléments de ressourcement:

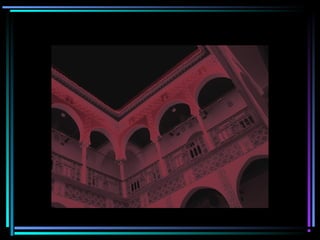

1-le patio:
• « le patio sur deux niveaux, avec la galerie
au premier étage, est le temps calme, on a le
sentiment d’être au cœur, d’être totalement
protégé – mais aussi d’être en relation avec
toutes les parties de la maison- une certaine
magie se dégage de cet espace parce que
les espaces annexes qui l’entourent sont à la
fois donnés et cachés –que l’apparition des
visages sur la galerie ou sur la terrasse est
toujours furtive- et que la lumière zénithale
dispense toujours un peu de mystère »
j.j.Deluz
• Le patio élément de référence de
l ’architecture de la Casbah,on l’intègre dans
notre projet comme élément central,
marquant l’aboutissement du parcours
culturel,répondant en l’occurrence aux
exigences muséales contemporaines à savoir
la continuité visuelle horizontale et verticale
et la promenade architecturale.

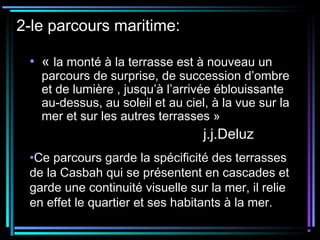

2-le parcours maritime:
• « la monté à la terrasse est à nouveau un
parcours de surprise, de succession d’ombre
et de lumière , jusqu’à l’arrivée éblouissante
au-dessus, au soleil et au ciel, à la vue sur la
mer et sur les autres terrasses »
j.j.Deluz
•Ce parcours garde la spécificité des terrasses
de la Casbah qui se présentent en cascades et
garde une continuité visuelle sur la mer, il relie
en effet le quartier et ses habitants à la mer.
Les activités:
• Un marina scope comporte les activités
suivantes:accueil, orientation,
exposition maritime,historique et
contemporaine, restauration, recherche
(bibliothèque,médiathèque), projection,
conférences ,hébergement (hôtels),
loisirs, administration……

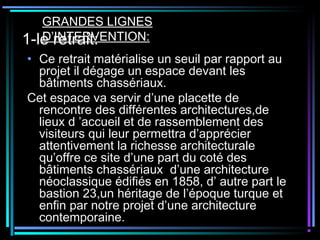

1-le retrait:
• Ce retrait matérialise un seuil par rapport au
projet il dégage un espace devant les
bâtiments chassériaux.
Cet espace va servir d’une placette de
rencontre des différentes architectures,de
lieux d ’accueil et de rassemblement des
visiteurs qui leur permettra d’apprécier
attentivement la richesse architecturale
qu’offre ce site d’une part du coté des
bâtiments chassériaux d’une architecture
néoclassique édifiés en 1858, d’ autre part le
bastion 23,un héritage de l’époque turque et
enfin par notre projet d’une architecture
contemporaine.
GRANDES LIGNES
D’INTERVENTION:

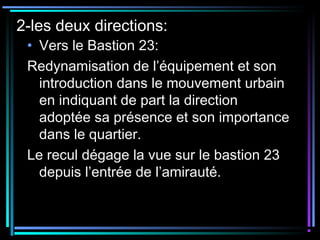

2-les deux directions:
• Vers le Bastion 23:
Redynamisation de l’équipement et son
introduction dans le mouvement urbain
en indiquant de part la direction
adoptée sa présence et son importance
dans le quartier.
Le recul dégage la vue sur le bastion 23
depuis l’entrée de l’amirauté.

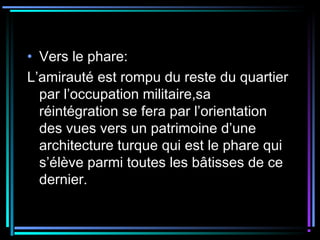

• Vers le phare:
L’amirauté est rompu du reste du quartier
par l’occupation militaire,sa
réintégration se fera par l’orientation
des vues vers un patrimoine d’une
architecture turque qui est le phare qui
s’élève parmi toutes les bâtisses de ce
dernier.

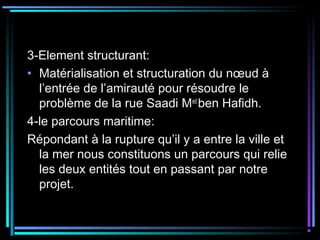

3-Element structurant:
• Matérialisation et structuration du nœud à
l’entrée de l’amirauté pour résoudre le
problème de la rue Saadi Med
ben Hafidh.
4-le parcours maritime:
Répondant à la rupture qu’il y a entre la ville et
la mer nous constituons un parcours qui relie
les deux entités tout en passant par notre
projet.

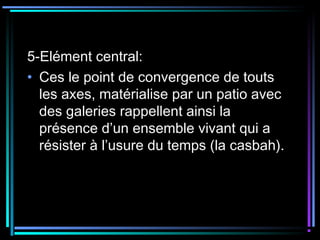

5-Elément central:
• Ces le point de convergence de touts
les axes, matérialise par un patio avec
des galeries rappellent ainsi la
présence d’un ensemble vivant qui a
résister à l’usure du temps (la casbah).

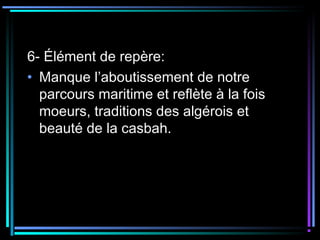

6- Élément de repère:
• Manque l’aboutissement de notre
parcours maritime et reflète à la fois
moeurs, traditions des algérois et
beauté de la casbah.
DONNEES LIEES AU SITE :
• PRESENTAION DU SITE :
Situé au nord-ouest de la ville d’Alger se prolongent
dans la mer.
Délimite par la casbah a l’ouest,Bab el oued au nord a
l’est et sud et au sud-est et Alger centre au sud-
ouest.

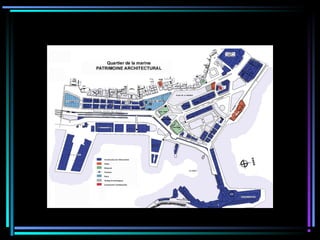

Le quartier de la
marine.
C’est un site riche en histoire ;quels sont
les éléments qui témoignent de son
identité?
Des monuments et
équipements
singuliers sont des
traces de l’histoire de
ce quartier ;on citera:
DJAMAA EL KBIR:
D’une architecture
arabo musulmane
date de l’époque
ottomane.

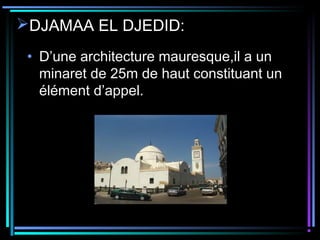

DJAMAA EL DJEDID:
• D’une architecture mauresque,il a un
minaret de 25m de haut constituant un
élément d’appel.

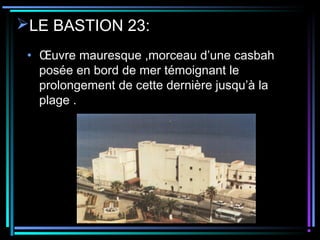

LE BASTION 23:
• Œuvre mauresque ,morceau d’une casbah
posée en bord de mer témoignant le
prolongement de cette dernière jusqu’à la
plage .

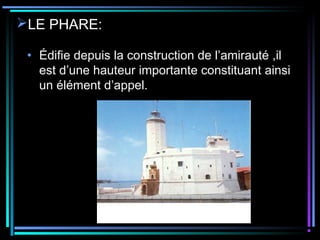

LE PHARE:
• Édifie depuis la construction de l’amirauté ,il
est d’une hauteur importante constituant ainsi
un élément d’appel.

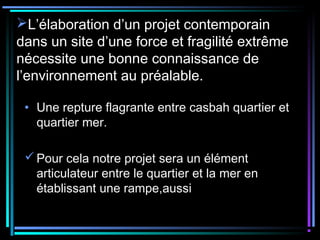

L’élaboration d’un projet contemporain
dans un site d’une force et fragilité extrême
nécessite une bonne connaissance de
l’environnement au préalable.
• Une repture flagrante entre casbah quartier et
quartier mer.
Pour cela notre projet sera un élément
articulateur entre le quartier et la mer en
établissant une rampe,aussi

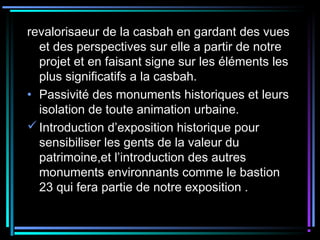

revalorisaeur de la casbah en gardant des vues
et des perspectives sur elle a partir de notre
projet et en faisant signe sur les éléments les
plus significatifs a la casbah.
• Passivité des monuments historiques et leurs
isolation de toute animation urbaine.
Introduction d’exposition historique pour
sensibiliser les gents de la valeur du
patrimoine,et l’introduction des autres
monuments environnants comme le bastion
23 qui fera partie de notre exposition .

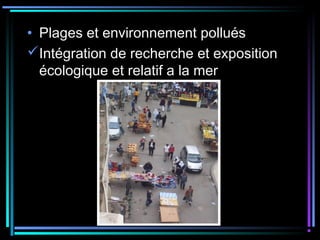

• Plages et environnement pollués
Intégration de recherche et exposition
écologique et relatif a la mer

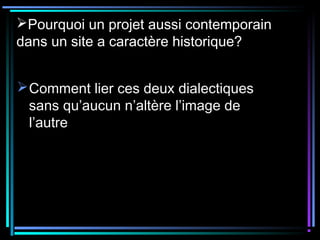

Pourquoi un projet aussi contemporain
dans un site a caractère historique?
Comment lier ces deux dialectiques
sans qu’aucun n’altère l’image de
l’autre

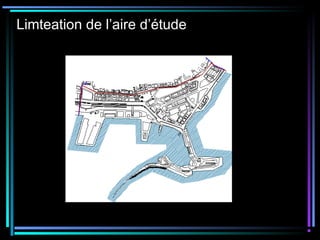

Limteation de l’aire d’étude

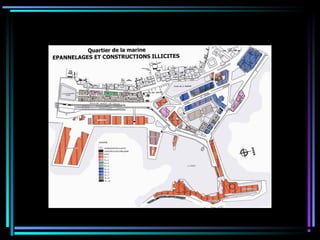

ETAT DE FAIT

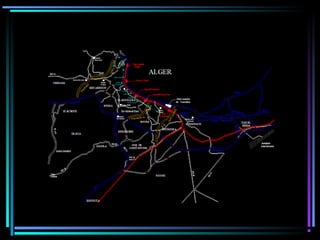

PLAN DE CIRCULATION
AVENUE 1ER
NOVEMBRE
MOSQUEES
Elements singuliers
Promenade de front de mer
pêcherie
Restaurant le dauphin
Sport nautique et port
de plaisance
Jardin du front
De mer
Réaménagement des quais
Place des martyrs
VOUTES : Espaces
commerciaux de marque

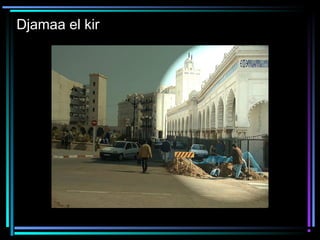

Djamaa el kir
DAR EL HAMRA
La Jetée Kheireddine
Djemaa El Kebir
Djemaa El
Djedid
Bastion XXIII
Douira
Vestige romain et Dar El Hamra

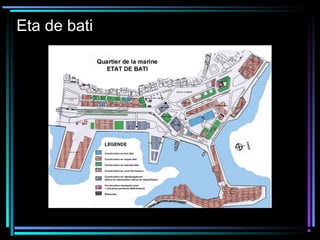

Eta de bati
La structure viaire
Activités
équipements
Place des martyrs
b ) - Les édifices Eu
L’héritage colonial n
architectural de grand
architectural et urbain
1 – La place du Gou
Alger, ville compact
LESPES.
Pour créer cet espace
entrepris les turcs que
et plusieurs boutiques
1830 un premier plan
d’arbres et fontaines,
LUVINI, dans son pl
rectangulaire avec le
Conflit de circulation

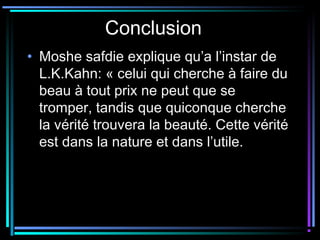

Conclusion
• Moshe safdie explique qu’a l’instar de
L.K.Kahn: « celui qui cherche à faire du
beau à tout prix ne peut que se
tromper, tandis que quiconque cherche
la vérité trouvera la beauté. Cette vérité
est dans la nature et dans l’utile.

Contenu connexe

Tendances

Renewable Energy School ( SMART TACHNO POLE ) - EL HARRACH - ALGERIE
Renewable Energy School ( SMART TACHNO POLE ) - EL HARRACH - ALGERIERenewable Energy School ( SMART TACHNO POLE ) - EL HARRACH - ALGERIE
Renewable Energy School ( SMART TACHNO POLE ) - EL HARRACH - ALGERIE
tahi Houssam

Projet urbain
Projet urbainProjet urbain
Projet urbain
Sami Sahli

Analyse urbaine et architecturale
Analyse urbaine et architecturaleAnalyse urbaine et architecturale
Analyse urbaine et architecturale
Mȉss ArćhiťeĉtuƦā

LA CIRCULATION URBAINE AU NIVEAU D’ALGER
LA CIRCULATION URBAINE  AU NIVEAU D’ALGER LA CIRCULATION URBAINE  AU NIVEAU D’ALGER
LA CIRCULATION URBAINE AU NIVEAU D’ALGER Hiba Architecte

Rénovation urbaine
Rénovation urbaineRénovation urbaine
Rénovation urbaineSami Sahli

Analyse urbain de la ville de tipasa approche de kevin lynch
Analyse urbain de la ville de tipasa approche de kevin lynchAnalyse urbain de la ville de tipasa approche de kevin lynch
Analyse urbain de la ville de tipasa approche de kevin lynchHiba Architecte

Phenomenologie hussein dey
Phenomenologie hussein deyPhenomenologie hussein dey
Phenomenologie hussein deyHiba Architecte

Mohammadia. logements socials
Mohammadia. logements socialsMohammadia. logements socials
Mohammadia. logements socialsSami Sahli

Analyse urbaine
Analyse urbaineAnalyse urbaine
Analyse urbainexiluokong

Centre d'affaire a bab azouar
Centre d'affaire a bab azouarCentre d'affaire a bab azouar
Centre d'affaire a bab azouarHiba Architecte

Rue & boulevard
Rue & boulevardRue & boulevard
Rue & boulevardSami Sahli

Centre de bab zouar
Centre de bab zouarCentre de bab zouar
Centre de bab zouar
Sarra Achoura

analyse urbaine de la ville d'Annaba
analyse urbaine de la ville d'Annabaanalyse urbaine de la ville d'Annaba
analyse urbaine de la ville d'Annaba
Sami Sahli

Analyse de lecture kevin lynch
Analyse de lecture kevin lynchAnalyse de lecture kevin lynch
Analyse de lecture kevin lynchMinocha Archit

Les illots
Les illotsLes illots
Les illots
ILYES MHAMMEDIA

Actions et interventions urbaine
Actions et interventions urbaineActions et interventions urbaine
Actions et interventions urbaineSami Sahli


Tendances (20)

Analyse urbaine
Analyse urbaineAnalyse urbaine
Analyse urbaine

Renewable Energy School ( SMART TACHNO POLE ) - EL HARRACH - ALGERIE
Renewable Energy School ( SMART TACHNO POLE ) - EL HARRACH - ALGERIERenewable Energy School ( SMART TACHNO POLE ) - EL HARRACH - ALGERIE
Renewable Energy School ( SMART TACHNO POLE ) - EL HARRACH - ALGERIE

Projet urbain
Projet urbainProjet urbain
Projet urbain

Analyse urbaine et architecturale
Analyse urbaine et architecturaleAnalyse urbaine et architecturale
Analyse urbaine et architecturale

LA CIRCULATION URBAINE AU NIVEAU D’ALGER
LA CIRCULATION URBAINE  AU NIVEAU D’ALGER LA CIRCULATION URBAINE  AU NIVEAU D’ALGER
LA CIRCULATION URBAINE AU NIVEAU D’ALGER

Rénovation urbaine
Rénovation urbaineRénovation urbaine
Rénovation urbaine

Analyse urbain de la ville de tipasa approche de kevin lynch
Analyse urbain de la ville de tipasa approche de kevin lynchAnalyse urbain de la ville de tipasa approche de kevin lynch
Analyse urbain de la ville de tipasa approche de kevin lynch

Phenomenologie hussein dey
Phenomenologie hussein deyPhenomenologie hussein dey
Phenomenologie hussein dey

Analyse hamma.pps fin
Analyse hamma.pps  finAnalyse hamma.pps  fin
Analyse hamma.pps fin

Mohammadia. logements socials
Mohammadia. logements socialsMohammadia. logements socials
Mohammadia. logements socials

Analyse urbaine
Analyse urbaineAnalyse urbaine
Analyse urbaine

Centre d'affaire a bab azouar
Centre d'affaire a bab azouarCentre d'affaire a bab azouar
Centre d'affaire a bab azouar

Rue & boulevard
Rue & boulevardRue & boulevard
Rue & boulevard

Centre de bab zouar
Centre de bab zouarCentre de bab zouar
Centre de bab zouar

analyse urbaine de la ville d'Annaba
analyse urbaine de la ville d'Annabaanalyse urbaine de la ville d'Annaba
analyse urbaine de la ville d'Annaba

Analyse de lecture kevin lynch
Analyse de lecture kevin lynchAnalyse de lecture kevin lynch
Analyse de lecture kevin lynch

Ppt28 [récupéré]
Ppt28 [récupéré]Ppt28 [récupéré]
Ppt28 [récupéré]

Les illots
Les illotsLes illots
Les illots

La casbah d'Alger
La casbah d'AlgerLa casbah d'Alger
La casbah d'Alger

Actions et interventions urbaine
Actions et interventions urbaineActions et interventions urbaine
Actions et interventions urbaine


En vedette

Fonctions urbaines
Fonctions urbainesFonctions urbaines
Fonctions urbainesSami Sahli

Equipements publiques
Equipements publiquesEquipements publiques
Equipements publiquesSami Sahli

Les equipements publiques
Les equipements publiquesLes equipements publiques
Les equipements publiquesHiba Architecte

Intervention urbaine
Intervention urbaineIntervention urbaine
Intervention urbaineSami Sahli

Amelioration urbaine
Amelioration urbaineAmelioration urbaine
Amelioration urbaineSami Sahli

Pdf rendu analyse d'exemple quartier croix rouge reims
Pdf rendu analyse d'exemple quartier croix rouge reimsPdf rendu analyse d'exemple quartier croix rouge reims
Pdf rendu analyse d'exemple quartier croix rouge reims
Immy Gray

Pr S Beauregard
Pr S BeauregardPr S Beauregard
Pr S BeauregardMARLIER

Habiter autrement
 Habiter autrement Habiter autrement
Habiter autrement
Hala Sassane

Notre Dame de Paris
Notre Dame de ParisNotre Dame de Paris
Notre Dame de Paris
Tadeu Vasconcelos

Centre culturel havre larabi marwa
Centre culturel havre larabi marwaCentre culturel havre larabi marwa
Centre culturel havre larabi marwa
Marwa Larabi

Typologie des equipements & des infrastructures touristique en algérie
Typologie des equipements & des infrastructures touristique en algérieTypologie des equipements & des infrastructures touristique en algérie
Typologie des equipements & des infrastructures touristique en algérieSami Sahli

Paris seine rive gauche affichage
Paris seine rive gauche affichageParis seine rive gauche affichage
Paris seine rive gauche affichageHiba Architecte

La bibliothèque change-t-elle la ville, le quartier, le village ? Élus, bibli...
La bibliothèque change-t-elle la ville, le quartier, le village ? Élus, bibli...La bibliothèque change-t-elle la ville, le quartier, le village ? Élus, bibli...
La bibliothèque change-t-elle la ville, le quartier, le village ? Élus, bibli...
Dominique Lahary

Projet Casablanca Marina
Projet Casablanca MarinaProjet Casablanca Marina
Projet Casablanca Marina
Dr Matteo Di Palma

Les outils de renouvellement urbain dans les tissus constitués
Les outils de renouvellement urbain dans les tissus constitués Les outils de renouvellement urbain dans les tissus constitués
Les outils de renouvellement urbain dans les tissus constitués legaysabine

Projet d'aménagement de la dare RER d'Ivry-sur-seine
Projet d'aménagement de la dare RER d'Ivry-sur-seineProjet d'aménagement de la dare RER d'Ivry-sur-seine
Projet d'aménagement de la dare RER d'Ivry-sur-seineAssociation Villes Internet

Organisation du tissu urbain
Organisation du tissu urbainOrganisation du tissu urbain
Organisation du tissu urbainSami Sahli


En vedette (20)

Les équipements
Les équipementsLes équipements
Les équipements

Fonctions urbaines
Fonctions urbainesFonctions urbaines
Fonctions urbaines

Equipements publiques
Equipements publiquesEquipements publiques
Equipements publiques

Les equipements publiques
Les equipements publiquesLes equipements publiques
Les equipements publiques

Intervention urbaine
Intervention urbaineIntervention urbaine
Intervention urbaine

Amelioration urbaine
Amelioration urbaineAmelioration urbaine
Amelioration urbaine

Pdf rendu analyse d'exemple quartier croix rouge reims
Pdf rendu analyse d'exemple quartier croix rouge reimsPdf rendu analyse d'exemple quartier croix rouge reims
Pdf rendu analyse d'exemple quartier croix rouge reims

Pr S Beauregard
Pr S BeauregardPr S Beauregard
Pr S Beauregard

Caue
CaueCaue
Caue

Habiter autrement
 Habiter autrement Habiter autrement
Habiter autrement

Notre Dame de Paris
Notre Dame de ParisNotre Dame de Paris
Notre Dame de Paris

Centre culturel havre larabi marwa
Centre culturel havre larabi marwaCentre culturel havre larabi marwa
Centre culturel havre larabi marwa

Typologie des equipements & des infrastructures touristique en algérie
Typologie des equipements & des infrastructures touristique en algérieTypologie des equipements & des infrastructures touristique en algérie
Typologie des equipements & des infrastructures touristique en algérie

Paris seine rive gauche affichage
Paris seine rive gauche affichageParis seine rive gauche affichage
Paris seine rive gauche affichage

La bibliothèque change-t-elle la ville, le quartier, le village ? Élus, bibli...
La bibliothèque change-t-elle la ville, le quartier, le village ? Élus, bibli...La bibliothèque change-t-elle la ville, le quartier, le village ? Élus, bibli...
La bibliothèque change-t-elle la ville, le quartier, le village ? Élus, bibli...

Projet Casablanca Marina
Projet Casablanca MarinaProjet Casablanca Marina
Projet Casablanca Marina

Les outils de renouvellement urbain dans les tissus constitués
Les outils de renouvellement urbain dans les tissus constitués Les outils de renouvellement urbain dans les tissus constitués
Les outils de renouvellement urbain dans les tissus constitués

Eco-Quartier Vauban Fribourg (Allemagne)
Eco-Quartier Vauban Fribourg (Allemagne)Eco-Quartier Vauban Fribourg (Allemagne)
Eco-Quartier Vauban Fribourg (Allemagne)

Projet d'aménagement de la dare RER d'Ivry-sur-seine
Projet d'aménagement de la dare RER d'Ivry-sur-seineProjet d'aménagement de la dare RER d'Ivry-sur-seine
Projet d'aménagement de la dare RER d'Ivry-sur-seine

Organisation du tissu urbain
Organisation du tissu urbainOrganisation du tissu urbain
Organisation du tissu urbain


Similaire à Marinoscope. quartier de la marine

La Cité du havre: un trésor négligé - Mémoire d'Habitat 67 et Tropiques Nord
La Cité du havre: un trésor négligé - Mémoire d'Habitat 67 et Tropiques NordLa Cité du havre: un trésor négligé - Mémoire d'Habitat 67 et Tropiques Nord
La Cité du havre: un trésor négligé - Mémoire d'Habitat 67 et Tropiques Nord
Habitat67

RENNES 2030 : de Rennes 2030 au projet urbain
RENNES 2030 : de Rennes 2030 au projet urbainRENNES 2030 : de Rennes 2030 au projet urbain
RENNES 2030 : de Rennes 2030 au projet urbain
rennesmetropole

Découverte et mise en valeur d’un site portuaire antique.
Découverte et mise en valeur d’un site portuaire antique.Découverte et mise en valeur d’un site portuaire antique.
Découverte et mise en valeur d’un site portuaire antique.
cirili_web

Port de plaisance
Port de plaisancePort de plaisance
Port de plaisance
Rachid Abdi

Espaces publics à Ivry confluences
Espaces publics à Ivry confluencesEspaces publics à Ivry confluences
Espaces publics à Ivry confluences
Association Villes Internet

Mohamed Firas MNASRI / Portfolio
Mohamed Firas MNASRI / PortfolioMohamed Firas MNASRI / Portfolio
Mohamed Firas MNASRI / Portfolio
Mohamed Firas Mnasri

Resources touristiques swot
Resources touristiques swotResources touristiques swot
Resources touristiques swotSami Sahli

Charte d’athenes
Charte d’athenesCharte d’athenes
Charte d’athenesSami Sahli

fdw23_aker_mos_presa_lt.pdf
fdw23_aker_mos_presa_lt.pdffdw23_aker_mos_presa_lt.pdf
fdw23_aker_mos_presa_lt.pdf
AKER

Ville en Seine - Aménagement des quais rive gauche
Ville en Seine - Aménagement des quais rive gaucheVille en Seine - Aménagement des quais rive gauche
Ville en Seine - Aménagement des quais rive gauche
Rouen

Faits saillants session_image_st-elie
Faits saillants session_image_st-elieFaits saillants session_image_st-elie
Faits saillants session_image_st-elieChemin de Saint-Élie

GRENIER CULTURE PREAVIS DE PLANIFICATION 2011
GRENIER CULTURE PREAVIS DE PLANIFICATION 2011GRENIER CULTURE PREAVIS DE PLANIFICATION 2011
GRENIER CULTURE PREAVIS DE PLANIFICATION 2011Antoine Wasserfallen

Le fleuve en Île-de-France : la reconquête des berges, un enjeu majeur
Le fleuve en Île-de-France : la reconquête des berges, un enjeu majeurLe fleuve en Île-de-France : la reconquête des berges, un enjeu majeur
Le fleuve en Île-de-France : la reconquête des berges, un enjeu majeur
L'Institut Paris Region

Projet urbain sur le site Villars
Projet urbain sur le site VillarsProjet urbain sur le site Villars
Projet urbain sur le site Villars
Association Villes Internet

Dossier Saragosse
Dossier SaragosseDossier Saragosse
Dossier Saragosse
Poezou

Kheddouj Guenou - Présentation protection patrimoine urbanisme
Kheddouj Guenou - Présentation protection patrimoine urbanisme Kheddouj Guenou - Présentation protection patrimoine urbanisme
Kheddouj Guenou - Présentation protection patrimoine urbanisme
Smarktic tt

Exposition - Plan Guide Onex. Un projet de territoire
Exposition  - Plan Guide Onex. Un projet de territoireExposition  - Plan Guide Onex. Un projet de territoire
Exposition - Plan Guide Onex. Un projet de territoire
3dd espace de concertation

Dossier saragosse
Dossier saragosseDossier saragosse
Dossier saragosse
Poezou

DLP #6 - Cadre de vie et bien-être au Pré Saint-Gervais
DLP #6 - Cadre de vie et bien-être au Pré Saint-GervaisDLP #6 - Cadre de vie et bien-être au Pré Saint-Gervais
DLP #6 - Cadre de vie et bien-être au Pré Saint-Gervais
Mathieu Mhun


Similaire à Marinoscope. quartier de la marine (20)

La Cité du havre: un trésor négligé - Mémoire d'Habitat 67 et Tropiques Nord
La Cité du havre: un trésor négligé - Mémoire d'Habitat 67 et Tropiques NordLa Cité du havre: un trésor négligé - Mémoire d'Habitat 67 et Tropiques Nord
La Cité du havre: un trésor négligé - Mémoire d'Habitat 67 et Tropiques Nord

RENNES 2030 : de Rennes 2030 au projet urbain
RENNES 2030 : de Rennes 2030 au projet urbainRENNES 2030 : de Rennes 2030 au projet urbain
RENNES 2030 : de Rennes 2030 au projet urbain

Bejaia
BejaiaBejaia
Bejaia

Découverte et mise en valeur d’un site portuaire antique.
Découverte et mise en valeur d’un site portuaire antique.Découverte et mise en valeur d’un site portuaire antique.
Découverte et mise en valeur d’un site portuaire antique.

Port de plaisance
Port de plaisancePort de plaisance
Port de plaisance

Espaces publics à Ivry confluences
Espaces publics à Ivry confluencesEspaces publics à Ivry confluences
Espaces publics à Ivry confluences

Mohamed Firas MNASRI / Portfolio
Mohamed Firas MNASRI / PortfolioMohamed Firas MNASRI / Portfolio
Mohamed Firas MNASRI / Portfolio

Resources touristiques swot
Resources touristiques swotResources touristiques swot
Resources touristiques swot

Charte d’athenes
Charte d’athenesCharte d’athenes
Charte d’athenes

fdw23_aker_mos_presa_lt.pdf
fdw23_aker_mos_presa_lt.pdffdw23_aker_mos_presa_lt.pdf
fdw23_aker_mos_presa_lt.pdf

Ville en Seine - Aménagement des quais rive gauche
Ville en Seine - Aménagement des quais rive gaucheVille en Seine - Aménagement des quais rive gauche
Ville en Seine - Aménagement des quais rive gauche

Faits saillants session_image_st-elie
Faits saillants session_image_st-elieFaits saillants session_image_st-elie
Faits saillants session_image_st-elie

GRENIER CULTURE PREAVIS DE PLANIFICATION 2011
GRENIER CULTURE PREAVIS DE PLANIFICATION 2011GRENIER CULTURE PREAVIS DE PLANIFICATION 2011
GRENIER CULTURE PREAVIS DE PLANIFICATION 2011

Le fleuve en Île-de-France : la reconquête des berges, un enjeu majeur
Le fleuve en Île-de-France : la reconquête des berges, un enjeu majeurLe fleuve en Île-de-France : la reconquête des berges, un enjeu majeur
Le fleuve en Île-de-France : la reconquête des berges, un enjeu majeur

Projet urbain sur le site Villars
Projet urbain sur le site VillarsProjet urbain sur le site Villars
Projet urbain sur le site Villars

Dossier Saragosse
Dossier SaragosseDossier Saragosse
Dossier Saragosse

Kheddouj Guenou - Présentation protection patrimoine urbanisme
Kheddouj Guenou - Présentation protection patrimoine urbanisme Kheddouj Guenou - Présentation protection patrimoine urbanisme
Kheddouj Guenou - Présentation protection patrimoine urbanisme

Exposition - Plan Guide Onex. Un projet de territoire
Exposition  - Plan Guide Onex. Un projet de territoireExposition  - Plan Guide Onex. Un projet de territoire
Exposition - Plan Guide Onex. Un projet de territoire

Dossier saragosse
Dossier saragosseDossier saragosse
Dossier saragosse

DLP #6 - Cadre de vie et bien-être au Pré Saint-Gervais
DLP #6 - Cadre de vie et bien-être au Pré Saint-GervaisDLP #6 - Cadre de vie et bien-être au Pré Saint-Gervais
DLP #6 - Cadre de vie et bien-être au Pré Saint-Gervais


Plus de Sami Sahli

AL HAMRA HCA
AL HAMRA HCAAL HAMRA HCA
AL HAMRA HCA
Sami Sahli

Toyo ito
Toyo itoToyo ito
Toyo ito
Sami Sahli

Mur rideau
Mur rideau Mur rideau
Mur rideau
Sami Sahli

Oscar niemeyer
Oscar niemeyerOscar niemeyer
Oscar niemeyer
Sami Sahli

Satiago Calatrava
Satiago CalatravaSatiago Calatrava
Satiago Calatrava
Sami Sahli

Zaha hadid
Zaha hadidZaha hadid
Zaha hadid
Sami Sahli

Ecole primaire
Ecole primaire Ecole primaire
Ecole primaire
Sami Sahli

Frank loyd Wright
Frank loyd WrightFrank loyd Wright
Frank loyd Wright
Sami Sahli

Cours alea sismique
Cours alea sismiqueCours alea sismique
Cours alea sismique
Sami Sahli

Acier infrastructure
Acier infrastructureAcier infrastructure
Acier infrastructure
Sami Sahli

la Maison mozabite
la Maison mozabitela Maison mozabite
la Maison mozabite
Sami Sahli

Otto wagner
Otto wagnerOtto wagner
Otto wagner
Sami Sahli

Hamma les annasser. au 01
Hamma   les annasser. au 01Hamma   les annasser. au 01
Hamma les annasser. au 01
Sami Sahli

Présentation de projet urbain
Présentation de projet urbainPrésentation de projet urbain
Présentation de projet urbain
Sami Sahli

L’habitat intermédiaire
L’habitat   intermédiaire L’habitat   intermédiaire
L’habitat intermédiaire
Sami Sahli

Les dalles
Les dallesLes dalles
Les dalles
Sami Sahli

Généralité sur les sols
Généralité sur les solsGénéralité sur les sols
Généralité sur les sols
Sami Sahli

Cours fondations
Cours fondationsCours fondations
Cours fondations
Sami Sahli

Cour 04-le-new-urbanisme
Cour 04-le-new-urbanismeCour 04-le-new-urbanisme
Cour 04-le-new-urbanisme
Sami Sahli

Boufarik
BoufarikBoufarik
Boufarik
Sami Sahli


Plus de Sami Sahli (20)

AL HAMRA HCA
AL HAMRA HCAAL HAMRA HCA
AL HAMRA HCA

Toyo ito
Toyo itoToyo ito
Toyo ito

Mur rideau
Mur rideau Mur rideau
Mur rideau

Oscar niemeyer
Oscar niemeyerOscar niemeyer
Oscar niemeyer

Satiago Calatrava
Satiago CalatravaSatiago Calatrava
Satiago Calatrava

Zaha hadid
Zaha hadidZaha hadid
Zaha hadid

Ecole primaire
Ecole primaire Ecole primaire
Ecole primaire

Frank loyd Wright
Frank loyd WrightFrank loyd Wright
Frank loyd Wright

Cours alea sismique
Cours alea sismiqueCours alea sismique
Cours alea sismique

Acier infrastructure
Acier infrastructureAcier infrastructure
Acier infrastructure

la Maison mozabite
la Maison mozabitela Maison mozabite
la Maison mozabite

Otto wagner
Otto wagnerOtto wagner
Otto wagner

Hamma les annasser. au 01
Hamma   les annasser. au 01Hamma   les annasser. au 01
Hamma les annasser. au 01

Présentation de projet urbain
Présentation de projet urbainPrésentation de projet urbain
Présentation de projet urbain

L’habitat intermédiaire
L’habitat   intermédiaire L’habitat   intermédiaire
L’habitat intermédiaire

Les dalles
Les dallesLes dalles
Les dalles

Généralité sur les sols
Généralité sur les solsGénéralité sur les sols
Généralité sur les sols

Cours fondations
Cours fondationsCours fondations
Cours fondations

Cour 04-le-new-urbanisme
Cour 04-le-new-urbanismeCour 04-le-new-urbanisme
Cour 04-le-new-urbanisme

Boufarik
BoufarikBoufarik
Boufarik


Marinoscope. quartier de la marine

  • 1. ENTRE L’HISTOIRE ET LE FUTURE UN MARINASCOPE FAIT SA NAISSANCE
  • 2. Plan de travail  Introduction  Données liées au thème 1-definitions 2-references et exemples 3-determination d’un avant programme  Donnes liées au site: 1- aperçu sur la ville d’Alger 2- présentation du quartier de la marine 3- analyse  structure viaire -diagnostique -propositions  Les vides urbains  Les places  Les nœuds  Les équipement  Situation de la parcelle. 1. Justification et choix de la parcelle 2. Image du projet 3. Ressourcement 4. Grand ligne d’intervention 5. Activités  Conclusion
  • 3. Introduction • L’intervention en quartier ancien lance le défit de l’équilibre par la conciliation des contraires, l’architecture de demain par le respect du patrimoine d’hier, la rencontre douce et le dialogue entre l’histoire et le future met au monde un projet urbain et architectural. Les donnes qu’offre a la fois le site, le thème, les cultures (mœurs et traditions), les styles architecturant et les religieux constituent la source de cette naissance. Pour notre cas c’est la composition de toutes ces données qui nous ont permet de concevoir une esquisse du projet.
  • 4. 1. DONNEES LIEES AU THEME: 1/DEFFINITION D’UN MARINASCOPE:  Une marina: est un ensemble immobilier construit en bord de mer,comprenant a la fois habitation et installations portuaires pour les bateaux de plaisance dictionnaire Larousse Marina: c’est un aménagement touristique dictionnaire d’urbanisme
  • 5. Marina:bord de mer aménage comprenant des résidences touristiques et des installations portuaires de plaisances encarta 2007
  • 6. Les implantations touristiques balnéaires: ce sont l’ensemble des installations touristiques offrant une multitude de types d’hébergements organisées en fonction de l’élément principal qui est la plage,elle constitue les unités élémentaires du tourisme balnéaire. • Complexes hôteliers • Marinas • Villages touristiques
  • 7. Marina:aménagement en bord de mer comprenant des résidences des installations portuaires et un port de plaisance,la marina constitue une unité particulière puisqu’elle compose avec l’élément naturel qui est la mer. Les hébergements des marinas peuvent être des grands hôtels,des villages touristiques ou bien même les deux au même temps.
  • 8. SYNTHESE: DEFINITION D’UN MARINASCOPE: Aménagement en bord de mer,touristique destiné à l’exposition,la recherche et loisir,il comprend des installations portuaires,hébergements,ports de plaisance,espace de recherche,expositions maritimes et autres.
  • 9. EXAMPLES ET RFERENCES Le Futuroscope de poitier(France): C’est un parc de loisir sur le thème des sciences et de la technologie,construit avec une architecture futuriste,utilisant abondamment l’acier et le verre.
  • 10. Le musée d’archéologie sous-marine d’Alexandrie: Situé sur la baie d’Alexandrie à quelque kilomètres des côtes égyptiennes l’établissement culturel d’Alexandrie,se compose d’un balcon ouvert sur la baie et d’une partie sous-marine liée directement à la découverte;
  • 11. Il offre aux visiteurs –par son patio aquatique- un spectacle fascinant du fait qu’ils les mets en contact direct avec les fouilles et le travaille des archéologues sur ces trésors maritimes longtemps enfouies là.
  • 12. Le marina scope de Dubai • Équipement touristique au bord de mer contenant des résidences, des aménagements de loisir et un port de plaisance.
  • 13. Parc la villette (paris): cite des science et de l’industrie ,se veut a la fois espace de loisir de promenade et espace de culture et d’éducation.
  • 14. Synthèse: Notre projet comportera particulièrement les activités suivante : • Recherche • Exposition • Activités de loisir et touristiques • Hébergement • Échanges
  • 15. 2- DONNEES LIEES AU SITE: - Aperçu sur la ville d’Alger: • Alger métropole nationale et internationale,occupe une place importante dans la trame des pays méditerranéens,elle constitue ainsi un lieu de convergence des grands courants d’échanges.
  • 16. • Capitale de la nation Algérienne,Alger est délimitée par la wilaya de BLIDA au sud,la mer méditerranéenne au nord,BOUMERDES au sud-est et TIPAZA au nord. N
  • 17. • Elle regroupe l’ensemble des infrastructures économiques et financières,c’est là ou se concentre les sièges du pouvoir,les centres de décision et toutes sortes de manifestations culturelles. Elle constitue aussi le lieu de convergence de tout les réseaux routiers,maritimes et aériens.
  • 18. Présentation du quartier de la marine: • c’est la première implantation humaine de toute la ville et a subit toutes les transformations relatives aux différentes époques historiques laissant plusieurs empreintes faisant de lui un quartier riche en patrimoine et en histoire
  • 19. Morphologiquement: le quartier est inscrit dans un terrain plat devisé en deux niveaux entre deux lignes altimétriques 0 et 18m formant ainsi un balcon panoramique exceptionnel.
  • 20. • Le quartier présente un caractère inachevé,hétérogène et rompu de toute la structure avoisinante notamment avec la mer.
  • 21. Analyse et les grandes linges d’intervention: • La structure viaire: c’est un quartier fortement desservie grâce a sa situation dans la métropole, articulant la partie sud et nord de la ville .notant aussi qu’un nombre important des rues de la casbah débouche sur le quartier ,ce qui lui confère un caractère transitoire.
  • 22. Les voies de transite: Bab el ouedQuartier d’Isly
  • 23. Les rue de la casbah: casbah Quartier de la marine
  • 24. • Le flux piéton se mélange avec le flux mécanique,le long des rues Bab el oued et Bab azoun .S’accentue avec la présence de la station de transport au niveau de la place de la régence et le commerce informelle
  • 25. • Trottoir très étroit devant les deux stades et son absence complètement devant le bastion 23
  • 26. • Commerce sous les galeries ce qui pose un conflit entre les deux circulation piétonne et mécanique • Flux mécanique important et la différence de niveau accentue la rupture.
  • 27. - SOLUTIONS PROPOSEES: • La jonction de la rue Saadi Mohamed ben Hafidh avec la voie Amara Rachid • Autostrade liant l’ALN avec la voie 1er novembre pour détourner le flux passant par Amara Rachid et jouer sur les hauteurs de notre autostrade pour garder une continuité visuelle sur la casbah, et tout le quartier.
  • 28. • Prolonger la placette devant le bastion 23 pour l’intégrer dans la structure urbaine avec la déviation de la rue Amara Rachid • Proposition d’une gare pour régler le problème de stationnement anarchique des bus a la place de la régence
  • 29. VIDES URBAINS • Les vides urbains existant dans le quartier a savoir l’îlot lalahoum, place de la régence et les deux stades • La place de la régence est transforme en station de bus ce qui a renforce Le caractère transitoire du quartier
  • 30. SOLUTIONS PROPOSEES : • Proposition d’un équipement culturel avec espaces verts à la place de la régence dont le but de renforcer le caractère culturel du quartier et la structuration de la place des martyrs (prendre en charge les exigences des habitants) • Un marina scope qui va articuler entre le quartier et la mer dans la parcelle du stade.
  • 31. LES PLACES : • Le quartier de la marine s’étend sur une grande surface ,il n’y a que 3 places qui la structure a savoir la place des martyrs, la place port said et la place des rais .
  • 32. La place des martyrs: • Mal structure, la place perd de plus en plus sa fonctionnalité et les surfaces qui lui revenant
  • 33. Solutions apportes : • Vue l’importance de sa position dans le quartier et l’ensemble d’activités qu’elle renferme, sa restructuration et réorganisation s’impose, dans notre cas par l’équipement culturel proposé auparavant et surtout sa revalorisation par un élément de repère qui reflétera son potentiel et son statue historique.
  • 34. La place rais : • La place du rais appelle aussi place diar el mahsoul est entoure de voies a flux important pour cela elle ne joue pas son rôle comme espace de détente.
  • 35. SOLUTIONS PROPOSEES: • On propose de détourner la rue Amara Rachid et prolonger la placette formant ainsi un seuil pour le bastion 23 et articuler ce dernier avec la ville.
  • 36. EQUIPEMENT: • L’équipement est isole de toute animation urbaine et mis a l’écart dans la structure urbaine.
  • 37. SOLUTIONS PROPOSEES: • Élargissement de la place des rais. • L’autostrade proposée mis en valeur le bastion 23 en l’exposant en passant par cette dernière.
  • 38. LES PARKING AIRIENS: • Les parking accentue la rupture du quartier par sa position centrale. • Ajoute une passivité pour le quartier étant donner un parking est un espace mort. • Casse toute les perspective qui donne sur la mer.
  • 39. SOLUTIONS PROPOSEES: • On propose à la place des parking une gare qui va abriter les bus de la place de la régence et prend encharge les problèmes des commerces informels en prévoyant des boutiques et espaces de consommation. • Aménagement des espaces verts et places.
  • 40. • Le stationnement va être déplacé vers les sous sol de la place des martyrs. • Le port: isolé et rompu avec le reste de la ville.
  • 41. • Solutions apportées: • Intégration de commerce comme des restaurants. • Réaménagement des voûtes pour redynamiser le front de mer et diminue la rupture entre la ville et la mer.

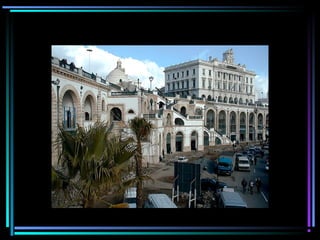

  • 42.
  • 43. SITUATION DE LA PARCELLE D’INTERVENTION: – Notre parcelle longe la voie Amara Rachid, limitée par le bastion 23 au nord, l’amirauté au sud, Amara Rachid a l’ ouest et la mer a l’est.
  • 44. Le choix de notre parcelle s’est effectuer suite a de multiples raisons. 1. Par rapport au site: • Notre parcelle se présente sur la baie d’Alger ce qui nous donne l’avantage de pouvoir rééquilibrer et embellir l’image de la ville. • Cette position permis d’élargir le rayon d’influence de l’équipement a l’ échelle des pays méditerranéens.
  • 45. • On se met presque a l’écart pour mieux apprécier la diversité architecturale des patrimoines nous entourant. • Elle constitue un pont articulateur entre la ville et la mer. • Réanimer cette place par des espaces et des activités nouvelles.
  • 46. Par rapport au thème: • L’équipement diffuseur et vulgarisateur des connaissances nouvelles relier a la mer et a l’histoire exige son implantation dans le point de rencontre de ces derniers. • Lieu le mieux adéquat pour des activités de loisirs et de tourisme.
  • 47. ressourcement: -Image du projet: • C’est un projet qui respecte son environnement, porte l’identité du lieu, raconte le vécue d’un quartier riche en histoire, par ces traces les plus significatives. • Participe dans l’épanouissement social et le développement économique en permettant de répondre aux exigences et aux besoins des génération présentes sans compromettre les générations future d’exprimer les leurs. • Dans cette perspective notre projet doit avoir un cachet algérois et mediterraneen.
  • 48. Les éléments de ressourcement: 1-le patio: • « le patio sur deux niveaux, avec la galerie au premier étage, est le temps calme, on a le sentiment d’être au cœur, d’être totalement protégé – mais aussi d’être en relation avec toutes les parties de la maison- une certaine magie se dégage de cet espace parce que les espaces annexes qui l’entourent sont à la fois donnés et cachés –que l’apparition des visages sur la galerie ou sur la terrasse est toujours furtive- et que la lumière zénithale dispense toujours un peu de mystère » j.j.Deluz
  • 49.
  • 50. • Le patio élément de référence de l ’architecture de la Casbah,on l’intègre dans notre projet comme élément central, marquant l’aboutissement du parcours culturel,répondant en l’occurrence aux exigences muséales contemporaines à savoir la continuité visuelle horizontale et verticale et la promenade architecturale.
  • 51. 2-le parcours maritime: • « la monté à la terrasse est à nouveau un parcours de surprise, de succession d’ombre et de lumière , jusqu’à l’arrivée éblouissante au-dessus, au soleil et au ciel, à la vue sur la mer et sur les autres terrasses »  j.j.Deluz •Ce parcours garde la spécificité des terrasses de la Casbah qui se présentent en cascades et garde une continuité visuelle sur la mer, il relie en effet le quartier et ses habitants à la mer.
  • 52. Les activités: • Un marina scope comporte les activités suivantes:accueil, orientation, exposition maritime,historique et contemporaine, restauration, recherche (bibliothèque,médiathèque), projection, conférences ,hébergement (hôtels), loisirs, administration……
  • 53. 1-le retrait: • Ce retrait matérialise un seuil par rapport au projet il dégage un espace devant les bâtiments chassériaux. Cet espace va servir d’une placette de rencontre des différentes architectures,de lieux d ’accueil et de rassemblement des visiteurs qui leur permettra d’apprécier attentivement la richesse architecturale qu’offre ce site d’une part du coté des bâtiments chassériaux d’une architecture néoclassique édifiés en 1858, d’ autre part le bastion 23,un héritage de l’époque turque et enfin par notre projet d’une architecture contemporaine. GRANDES LIGNES D’INTERVENTION:
  • 54. 2-les deux directions: • Vers le Bastion 23: Redynamisation de l’équipement et son introduction dans le mouvement urbain en indiquant de part la direction adoptée sa présence et son importance dans le quartier. Le recul dégage la vue sur le bastion 23 depuis l’entrée de l’amirauté.
  • 55. • Vers le phare: L’amirauté est rompu du reste du quartier par l’occupation militaire,sa réintégration se fera par l’orientation des vues vers un patrimoine d’une architecture turque qui est le phare qui s’élève parmi toutes les bâtisses de ce dernier.
  • 56. 3-Element structurant: • Matérialisation et structuration du nœud à l’entrée de l’amirauté pour résoudre le problème de la rue Saadi Med ben Hafidh. 4-le parcours maritime: Répondant à la rupture qu’il y a entre la ville et la mer nous constituons un parcours qui relie les deux entités tout en passant par notre projet.
  • 57. 5-Elément central: • Ces le point de convergence de touts les axes, matérialise par un patio avec des galeries rappellent ainsi la présence d’un ensemble vivant qui a résister à l’usure du temps (la casbah).
  • 58. 6- Élément de repère: • Manque l’aboutissement de notre parcours maritime et reflète à la fois moeurs, traditions des algérois et beauté de la casbah.
  • 59. DONNEES LIEES AU SITE : • PRESENTAION DU SITE : Situé au nord-ouest de la ville d’Alger se prolongent dans la mer. Délimite par la casbah a l’ouest,Bab el oued au nord a l’est et sud et au sud-est et Alger centre au sud- ouest. Le quartier de la marine.
  • 60. C’est un site riche en histoire ;quels sont les éléments qui témoignent de son identité? Des monuments et équipements singuliers sont des traces de l’histoire de ce quartier ;on citera: DJAMAA EL KBIR: D’une architecture arabo musulmane date de l’époque ottomane.
  • 61. DJAMAA EL DJEDID: • D’une architecture mauresque,il a un minaret de 25m de haut constituant un élément d’appel.
  • 62. LE BASTION 23: • Œuvre mauresque ,morceau d’une casbah posée en bord de mer témoignant le prolongement de cette dernière jusqu’à la plage .
  • 63. LE PHARE: • Édifie depuis la construction de l’amirauté ,il est d’une hauteur importante constituant ainsi un élément d’appel.
  • 64. L’élaboration d’un projet contemporain dans un site d’une force et fragilité extrême nécessite une bonne connaissance de l’environnement au préalable. • Une repture flagrante entre casbah quartier et quartier mer. Pour cela notre projet sera un élément articulateur entre le quartier et la mer en établissant une rampe,aussi
  • 65. revalorisaeur de la casbah en gardant des vues et des perspectives sur elle a partir de notre projet et en faisant signe sur les éléments les plus significatifs a la casbah. • Passivité des monuments historiques et leurs isolation de toute animation urbaine. Introduction d’exposition historique pour sensibiliser les gents de la valeur du patrimoine,et l’introduction des autres monuments environnants comme le bastion 23 qui fera partie de notre exposition .
  • 66. • Plages et environnement pollués Intégration de recherche et exposition écologique et relatif a la mer
  • 67. Pourquoi un projet aussi contemporain dans un site a caractère historique? Comment lier ces deux dialectiques sans qu’aucun n’altère l’image de l’autre

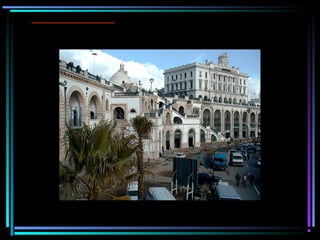

  • 68.
  • 73.
  • 74. Elements singuliers Promenade de front de mer pêcherie Restaurant le dauphin Sport nautique et port de plaisance Jardin du front De mer Réaménagement des quais Place des martyrs VOUTES : Espaces commerciaux de marque
  • 76.
  • 77. DAR EL HAMRA La Jetée Kheireddine Djemaa El Kebir Djemaa El Djedid Bastion XXIII Douira Vestige romain et Dar El Hamra
  • 82.
  • 83. Place des martyrs b ) - Les édifices Eu L’héritage colonial n architectural de grand architectural et urbain 1 – La place du Gou Alger, ville compact LESPES. Pour créer cet espace entrepris les turcs que et plusieurs boutiques 1830 un premier plan d’arbres et fontaines, LUVINI, dans son pl rectangulaire avec le
  • 85.

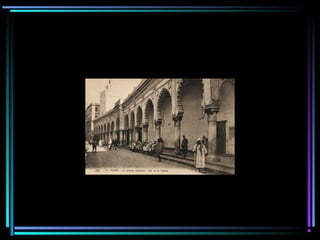

  • 86.
  • 87. Conclusion • Moshe safdie explique qu’a l’instar de L.K.Kahn: « celui qui cherche à faire du beau à tout prix ne peut que se tromper, tandis que quiconque cherche la vérité trouvera la beauté. Cette vérité est dans la nature et dans l’utile.
