Le document présente une analyse détaillée de l'architecture islamique de l'Alhambra, mettant en lumière ses caractéristiques artistiques, son histoire et son organisation spatiale. Il explore les éléments décoratifs, les matériaux de construction et l'importance des jardins intégrés à la structure. L'Alhambra, construite entre le XIIIe et le XIVe siècle, représente un exemple majeur de l'art nasride et incarne une harmonie entre le matériel et le spirituel.

1. Étudiants:
Tahri bouzid
Boukoftane Samir
TAMAIRT Aziz
Année universitaire :2007-2008
3eme ANNEE
Groupe: 13
Module: Histoire Critique d’Architecture.
Enseignants:
-Mr. CHENNAOUI

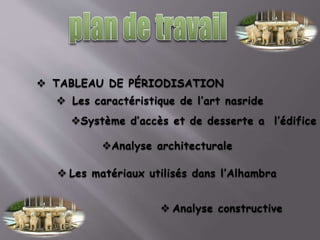

2.  TABLEAU DE PÉRIODISATION
 Les caractéristique de l’art nasride
Système d’accès et de desserte a l’édifice

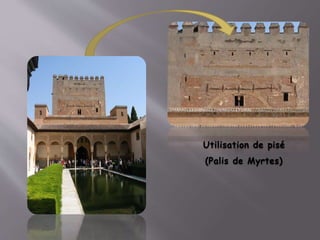

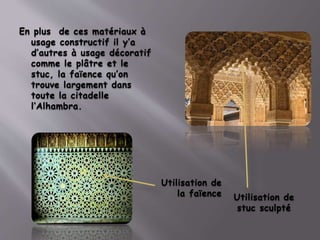

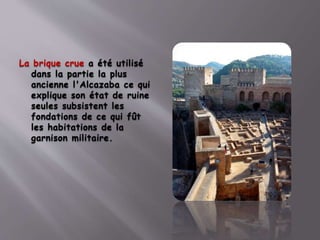

 Les matériaux utilisés dans l’Alhambra
 Analyse constructive
Analyse architecturale

4. style
Région de pertinence
et période
Typologie
nasride
Dominant la ville
espagnole de Grenade,
l'Alhambra est une
forteresse située en haut de
la colline d'al-Sabika, dans
la marge gauche de la
rivière Darro, à l'est de la
ville, en face des quartiers
de l'Albaicín et de
l'Alcazaba.
-Construit entre le XIIIe et
le XIVe siècle par les
Arabes
Grenade en Espagne
palais
L'Alhambra de Grenade
est un des monuments
majeurs de l'architecture
islamique.

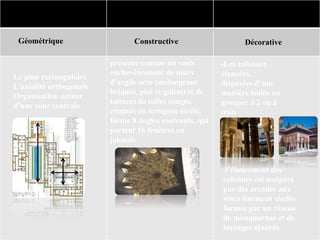

5. présente comme un vaste
enchevêtrement de murs
d’argile ocre (mélangeant
briques, pisé et galets) et de
toitures de tuiles rouges.
coupole en octogone étoilé,
forme 8 angles rentrants, qui
portent 16 fenêtres en
jalousie
Caractéristiques
Géométrique Constructive Décorative
Le plan rectangulaire
L'axialité orthogonale
Organisation autour
d’une cour centrale
-Les colonnes
élancées,
disposées d’une
manière isolée ou
groupée à 2 ou à
trois
-l’élancement des
colonnes est tempéré
par des arcades aux
stucs finement ciselés
formés par un réseau
de mouquarnas et de
losanges ajourés.

6. présente comme un vaste
enchevêtrement de murs
d’argile ocre (mélangeant
briques, pisé et galets) et de
toitures de tuiles rouges.
coupole en octogone étoilé,
forme 8 angles rentrants, qui
portent 16 fenêtres en
jalousie

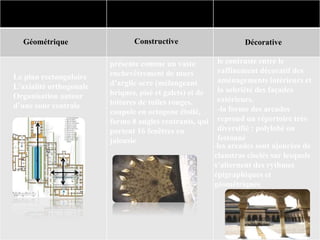

Caractéristiques
Géométrique Constructive Décorative
le contraste entre le
raffinement décoratif des
aménagements intérieurs et
la sobriété des façades
extérieurs.
-la forme des arcades
reprend un répertoire très
diversifié : polylobé ou
festonné
-les arcades sont ajourées de
claustras ciselés sur lesquels
s’alternent des rythmes
épigraphiques et
géométriques.
Le plan rectangulaire
L'axialité orthogonale
Organisation autour
d’une cour centrale

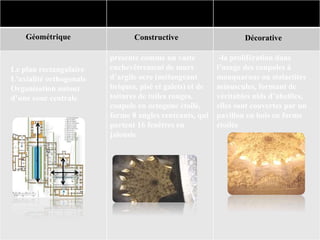

7. présente comme un vaste
enchevêtrement de murs
d’argile ocre (mélangeant
briques, pisé et galets) et de
toitures de tuiles rouges.
coupole en octogone étoilé,
forme 8 angles rentrants, qui
portent 16 fenêtres en
jalousie

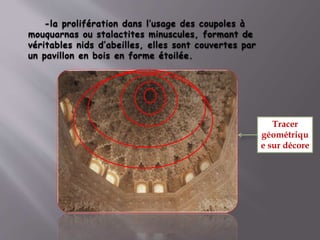

-la prolifération dans
l’usage des coupoles à
mouquarnas ou stalactites
minuscules, formant de
véritables nids d’abeilles,
elles sont couvertes par un
pavillon en bois en forme
étoilée
Caractéristiques
Géométrique Constructive Décorative
Le plan rectangulaire
L'axialité orthogonale
Organisation autour
d’une cour centrale

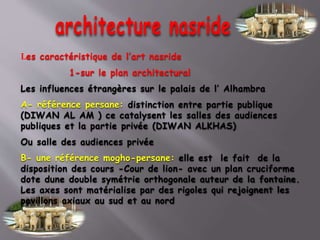

8. Les caractéristique de l’art nasride
1-sur le plan architectural
Les influences étrangères sur le palais de l’ Alhambra
A- référence persane: distinction entre partie publique
(DIWAN AL AM ) ce catalysent les salles des audiences
publiques et la partie privée (DIWAN ALKHAS)
Ou salle des audiences privée
B- une référence mogho-persane: elle est le fait de la
disposition des cours -Cour de lion- avec un plan cruciforme
dote dune double symétrie orthogonale auteur de la fontaine.
Les axes sont matérialise par des rigoles qui rejoignent les
pavillons axiaux au sud et au nord

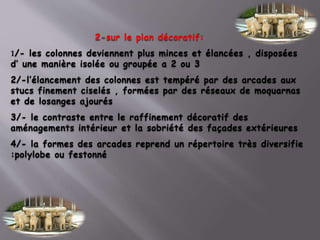

9. 2-sur le plan décoratif:
1/- les colonnes deviennent plus minces et élancées , disposées
d’ une manière isolée ou groupée a 2 ou 3
2/-l’élancement des colonnes est tempéré par des arcades aux
stucs finement ciselés , formées par des réseaux de moquarnas
et de losanges ajourés
3/- le contraste entre le raffinement décoratif des
aménagements intérieur et la sobriété des façades extérieures
4/- la formes des arcades reprend un répertoire très diversifie
:polylobe ou festonné

10. 5/- les arcades sont ajourées des claustra ciselés sur
lesquels s'alternent des rythme épigraphiques et
géométriques
6/- la prolifération dans l'usage des coupoles à moquarnas
ou stalactites minuscules formant des véritables nids
d'abeilles, elle sont couvertes par un pavillon en bois en
forme étoilée

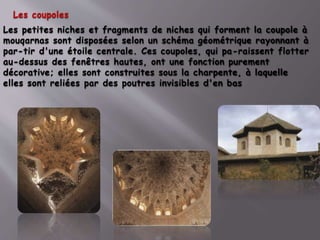

7/- les moquarnas qui forment la coupole sont disposée
selon un schémas géométrique rayonnant à partir d’une
étoile centrale. Elles ont une fonction purement décorative
; construite sous la charpente à laquelle son reliées par
des poutres invisibles d’en bas
8/- la virtuosité des schémas géométriques composant les
panneaux de céramique, de faïence polychromes
9/- le jardin en rectangle allongé possède un bassin d’eau
central, dessinant suivant une croix axiale
10/- l’usage fréquent de plafond en marqueterie de bois
polychrome

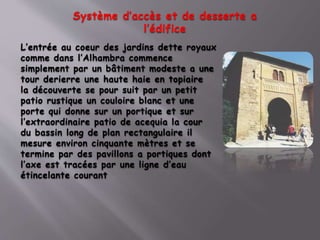

11. Système d’accès et de desserte a
l’édifice
L’entrée au coeur des jardins dette royaux
comme dans l’Alhambra commence
simplement par un bâtiment modeste a une
tour derierre une haute haie en topiaire
la découverte se pour suit par un petit
patio rustique un couloire blanc et une
porte qui donne sur un portique et sur
l’extraordinaire patio de acequia la cour
du bassin long de plan rectangulaire il
mesure environ cinquante mètres et se
termine par des pavillons a portiques dont
l’axe est tracées par une ligne d’eau
étincelante courant

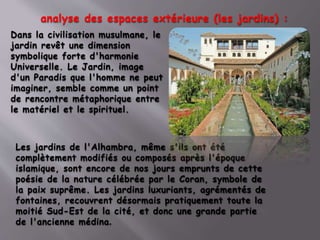

12. analyse des espaces extérieure (les jardins) :
Dans la civilisation musulmane, le
jardin revêt une dimension
symbolique forte d'harmonie
Universelle. Le Jardin, image
d'un Paradis que l'homme ne peut
imaginer, semble comme un point
de rencontre métaphorique entre
le matériel et le spirituel.
Les jardins de l'Alhambra, même s'ils ont été
complètement modifiés ou composés après l'époque
islamique, sont encore de nos jours emprunts de cette
poésie de la nature célébrée par le Coran, symbole de
la paix suprême. Les jardins luxuriants, agrémentés de
fontaines, recouvrent désormais pratiquement toute la
moitié Sud-Est de la cité, et donc une grande partie
de l'ancienne médina.

13. les allées
on trouve des arbres
généraux de leur ombre.
des parterres symétriques
dotes d'une abondante
variété de plantes a fleures
Parfumées. encadres par
L’architecture romantique
toujours animée du
bruissement.
Des arbres fait des
parcoures de circulation qui
sont fermées comme un
tunelle qui liée entre les
déférents espaces du palais.

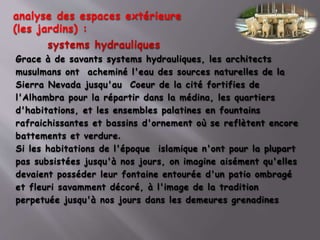

14. systems hydrauliques
Grace à de savants systems hydrauliques, les architects
musulmans ont acheminé l'eau des sources naturelles de la
Sierra Nevada jusqu'au Coeur de la cité fortifies de
l'Alhambra pour la répartir dans la médina, les quartiers
d'habitations, et les ensembles palatines en fountains
rafraichissantes et bassins d'ornement où se reflètent encore
battements et verdure.
Si les habitations de l'époque islamique n'ont pour la plupart
pas subsistées jusqu'à nos jours, on imagine aisément qu'elles
devaient posséder leur fontaine entourée d'un patio ombragé
et fleuri savamment décoré, à l'image de la tradition
perpetuée jusqu'à nos jours dans les demeures grenadines
analyse des espaces extérieure
(les jardins) :

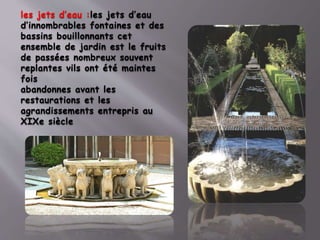

15. les jets d’eau :les jets d’eau
d’innombrables fontaines et des
bassins bouillonnants cet
ensemble de jardin est le fruits
de passées nombreux souvent
replantes vils ont été maintes
fois
abandonnes avant les
restaurations et les
agrandissements entrepris au
XIXe siècle

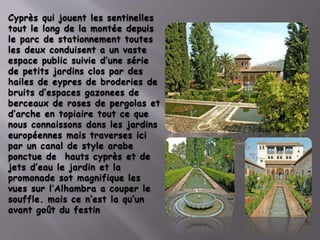

16. Cyprès qui jouent les sentinelles
tout le long de la montée depuis
le parc de stationnement toutes
les deux conduisent a un vaste
espace public suivie d’une série
de petits jardins clos par des
hailes de eypres de broderies de
bruits d’espaces gazonees de
berceaux de roses de pergolas et
d’arche en topiaire tout ce que
nous connaissons dans les jardins
européennes mais traverses ici
par un canal de style arabe
ponctue de hauts cyprès et de
jets d’eau le jardin et la
promonade sot magnifique les
vues sur l’Alhambra a couper le
souffle. mais ce n’est la qu’un
avant goût du festin

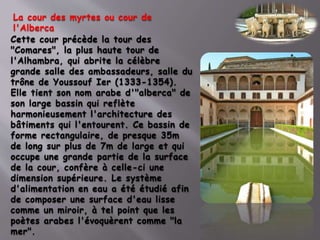

17. Cette cour précède la tour des
"Comares", la plus haute tour de
l'Alhambra, qui abrite la célèbre
grande salle des ambassadeurs, salle du
trône de Youssouf Ier (1333-1354).
Elle tient son nom arabe d'"alberca" de
son large bassin qui reflète
harmonieusement l'architecture des
bâtiments qui l'entourent. Ce bassin de
forme rectangulaire, de presque 35m
de long sur plus de 7m de large et qui
occupe une grande partie de la surface
de la cour, confère à celle-ci une
dimension supérieure. Le système
d'alimentation en eau a été étudié afin
de composer une surface d'eau lisse
comme un miroir, à tel point que les
poètes arabes l'évoquèrent comme "la
mer".
La cour des myrtes ou cour de
l'Alberca

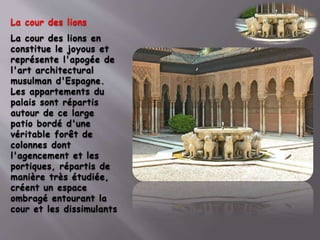

18. La cour des lions
La cour des lions en
constitue le joyous et
représente l'apogée de
l'art architectural
musulman d'Espagne.
Les appartements du
palais sont répartis
autour de ce large
patio bordé d'une
véritable forêt de
colonnes dont
l'agencement et les
portiques, répartis de
manière très étudiée,
créent un espace
ombragé entourant la
cour et les dissimulants

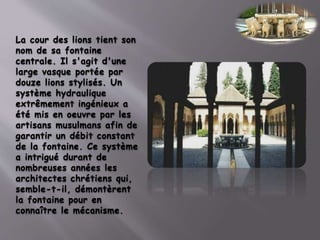

19. La cour des lions tient son
nom de sa fontaine
centrale. Il s'agit d'une
large vasque portée par
douze lions stylisés. Un
système hydraulique
extrêmement ingénieux a
été mis en oeuvre par les
artisans musulmans afin de
garantir un débit constant
de la fontaine. Ce système
a intrigué durant de
nombreuses années les
architectes chrétiens qui,
semble-t-il, démontèrent
la fontaine pour en
connaître le mécanisme.

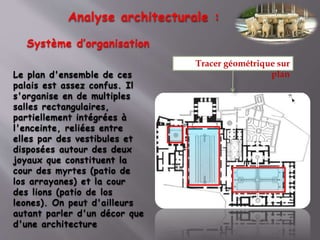

20. Analyse architecturale :
Système d’organisation
Le plan d'ensemble de ces
palais est assez confus. Il
s'organise en de multiples
salles rectangulaires,
partiellement intégrées à
l'enceinte, reliées entre
elles par des vestibules et
disposées autour des deux
joyaux que constituent la
cour des myrtes (patio de
los arrayanes) et la cour
des lions (patio de los
leones). On peut d'ailleurs
autant parler d'un décor que
d'une architecture
Tracer géométrique sur
plan

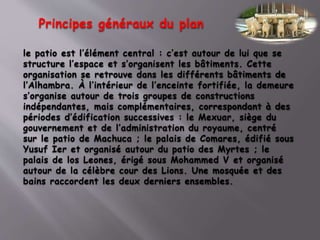

21. le patio est l’élément central : c’est autour de lui que se
structure l’espace et s’organisent les bâtiments. Cette
organisation se retrouve dans les différents bâtiments de
l’Alhambra. À l’intérieur de l’enceinte fortifiée, la demeure
s’organise autour de trois groupes de constructions
indépendantes, mais complémentaires, correspondant à des
périodes d’édification successives : le Mexuar, siège du
gouvernement et de l’administration du royaume, centré
sur le patio de Machuca ; le palais de Comares, édifié sous
Yusuf Ier et organisé autour du patio des Myrtes ; le
palais de los Leones, érigé sous Mohammed V et organisé
autour de la célèbre cour des Lions. Une mosquée et des
bains raccordent les deux derniers ensembles.
Principes généraux du plan

22. 1 Entrée
2. Patio de Machuca
3. Sala del Mexuar
4. Oratorio del Mexuar
5. Cuarto Dorado
6. Patio del Mexuar
7. Patio de Comares
8. Sala de la Barca
9. Salon de los
Embajadores
10. Tour de Comares
11. Patio de la Reja
12. Appartements de
Charles Quint
13. Peinador de la Reina
14. Patio de Lindaraja
15. Mirador de Lindaraja
16. Hamam
17. Sala de Ajimeces
18. Sala de las dos
Hermanas
19.Jardins du Partal
20. Sala de los Mocarabes
21. Patio de los Leones
22. Sala de los Reyes
23. Sala de los
Abencerrajes
24. Palais de Charles Quint
Hiérarchie des espaces
intérieure

23. Le plus grand souci des
architectes de l'Alhambra était
de couvrir avec des éléments
décoratifs chaque espace, bien
qu'il soit petit. Ils ne semblaient
pas trouver assez d'éléments
décoratifs.

24. .Malgré la prohibition de l'art musulman
de représenter des figures, les sujets
de décoration de l'Alhambra sont très
varies. La décoration calligraphique
classique est utilisée, notamment
l'écriture cursive et kufique, pour
reproduire les paroles de Zawi ben Zirí
(fondateur de la dynastie Nasride): "
seul Dieu est Vainqueur ", et des
poèmes de plusieurs poètes de la
Cour.L'élément décoratif le plus utilisé
par les architectes grenadins était le
motif végétal de décoration, ou
décoration végétale, les entrelacs et les
réseaux de losanges.
Mur de la Chambre Dorée (Cuarto
Dorado)
calligraphique

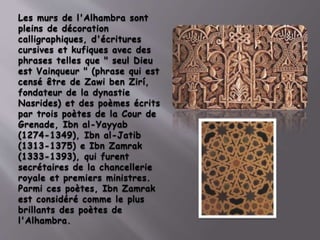

25. Les murs de l'Alhambra sont
pleins de décoration
calligraphiques, d'écritures
cursives et kufiques avec des
phrases telles que " seul Dieu
est Vainqueur " (phrase qui est
censé être de Zawi ben Zirí,
fondateur de la dynastie
Nasrides) et des poèmes écrits
par trois poètes de la Cour de
Grenade, Ibn al-Yayyab
(1274-1349), Ibn al-Jatib
(1313-1375) e Ibn Zamrak
(1333-1393), qui furent
secrétaires de la chancellerie
royale et premiers ministres.
Parmi ces poètes, Ibn Zamrak
est considéré comme le plus
brillants des poètes de
l'Alhambra.

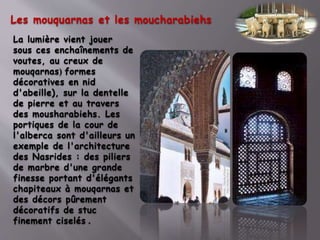

26. Les mouquarnas et les moucharabiehs
La lumière vient jouer
sous ces enchaînements de
voutes, au creux de
mouqarnas( formes
décoratives en nid
d'abeille), sur la dentelle
de pierre et au travers
des mousharabiehs. Les
portiques de la cour de
l'alberca sont d'ailleurs un
exemple de l'architecture
des Nasrides : des piliers
de marbre d'une grande
finesse portant d'élégants
chapiteaux à mouqarnas et
des décors pûrement
décoratifs de stuc
finement ciselés .

27. Les colonnes
Dans l'Alhambra un type
spécifique de colonne spécifique
de cette enceinte est utilisé. Il
s'agit d'une colonne de fût
cylindrique très fin, avec une base
qui a une grande moulure concave
et décorée avec des anneaux dans
la partie supérieure. Le chapiteau
est divisé en deux corps, dont le
premier, cylindrique, présente une
décoration très simple. Au-dessus
du premier corps il y a un prisme
décoré avec des motifs végétaux
de décoration et les angles de la
base du prisme sont arrondis.

28. Les coupoles
Les petites niches et fragments de niches qui forment la coupole à
mouqarnas sont disposées selon un schéma géométrique rayonnant à
par-tir d'une étoile centrale. Ces coupoles, qui pa-raissent flotter
au-dessus des fenêtres hautes, ont une fonction purement
décorative; elles sont construites sous la charpente, à laquelle
elles sont reliées par des poutres invisibles d'en bas

29. -la prolifération dans l’usage des coupoles à
mouquarnas ou stalactites minuscules, formant de
véritables nids d’abeilles, elles sont couvertes par
un pavillon en bois en forme étoilée.
Tracer
géométriqu
e sur décore

30. Un des éléments
décoratifs les plus
frappants parmi
l'ornementation utilisée
dans l'Alhambra est la
voûte de mocárabes
(genre de stalactites
typiques de ce style
artistique), qui est
composée d'alvéoles
superposés, et qui est
spécialement présente
dans la Salle des
Abencerrajes (Sala de
los Abencerrajes) et la
Salle des Deux Sœurs
(Sala de Dos Hermanas)
Les voûtes

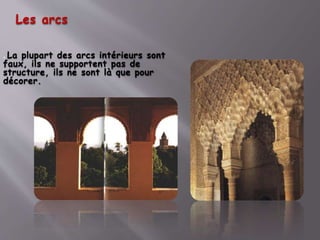

31. Les arcs
. La plupart des arcs intérieurs sont
faux, ils ne supportent pas de
structure, ils ne sont là que pour
décorer.

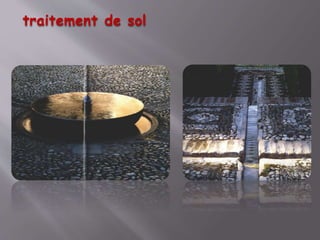

32. traitement de sol

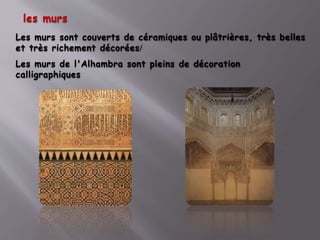

33. les murs
Les murs sont couverts de céramiques ou plâtrières, très belles
et très richement décorées/
Les murs de l'Alhambra sont pleins de décoration
calligraphiques

34. Les matériaux utilisés dans l’Alhambra:
Le pisé qui est l’un des principaux matériaux utilisé
dans la construction de toute la citadelle ce qui luis
donne cette aspect rougeâtre d’où lui à valu son nom
Alhambra de l’arabe el hamrah.

35. Utilisation de pisé
(Palis de Myrtes)

36. La brique crue a été utilisé
dans la partie la plus
ancienne l'Alcazaba ce qui
explique son état de ruine
seules subsistent les
fondations de ce qui fût
les habitations de la
garnison militaire.

37. En plus de ces matériaux à
usage constructif il y’a
d’autres à usage décoratif
comme le plâtre et le
stuc, la faïence qu’on
trouve largement dans
toute la citadelle
l’Alhambra.
Utilisation de
stuc sculpté
Utilisation de
la faïence

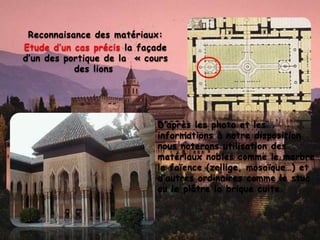

38. Reconnaisance des matériaux:
Etude d’un cas précis la façade
d’un des portique de la « cours
des lions
• D’après les photo et les
informations à notre disposition
nous noterons utilisation des
matériaux nobles comme le marbre
le faïence (zellige, mosaïque…) et
d’autres ordinaires comme le stuc
ou le plâtre la brique cuite.

39. Utilisation de
brique cuite
enveloppé de
stuc sculpté.
Utilisation du
marbre blanc.
Utilisation du stuc

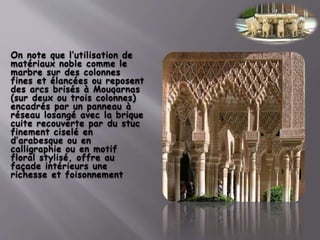

40. On note que l’utilisation de
matériaux noble comme le
marbre sur des colonnes
fines et élancées ou reposent
des arcs brisés à Mouqarnas
(sur deux ou trois colonnes)
encadrés par un panneau à
réseau losangé avec la brique
cuite recouverte par du stuc
finement ciselé en
d’arabesque ou en
calligraphie ou en motif
floral stylisé, offre au
façade intérieurs une
richesse et foisonnement

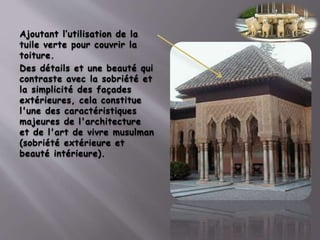

41. Ajoutant l’utilisation de la
tuile verte pour couvrir la
toiture.
Des détails et une beauté qui
contraste avec la sobriété et
la simplicité des façades
extérieures, cela constitue
l'une des caractéristiques
majeures de l'architecture
et de l'art de vivre musulman
(sobriété extérieure et
beauté intérieure).

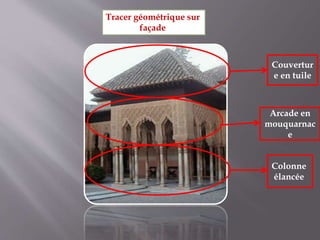

42. Couvertur
e en tuile
Arcade en
mouquarnac
e
Colonne
élancée
Tracer géométrique sur
façade

43. Analyse constructive:
• L’ingéniosité des architectes musulmans s’exprime leurs
capacité à associer les éléments constructifs et les éléments
décoratifs et faisant qu’un seul élément qui joue les deux
rôles.
• Eléments porteurs:
• Les architectes musulman sont bien connus pour avoir utilisé
que deux types de supports les colonnes et les piliers.
• Les colonnes: éléments porteurs de forme cylindrique qui se
compose d’une base, d’un fût et d’un chapiteaux. Le fût est
généralement décoré dans l’architecture musulmane avec une
faïence ou la mosaïque ou autres éléments ornementaux.
• Les pilier: sont aussi des éléments porteurs sauf qu’ils
sont carrés ou rectangulaire.

44. Dans le palais «
cour des lions » on
trouve
essentiellement des
colonnes l’innovation
et le faite d’être
fines et élancées
soit elles sont
disposées par deux
ou trois pour porter
l’arc.
Disposée
par deux
Disposée
Par trois
Une
colonne

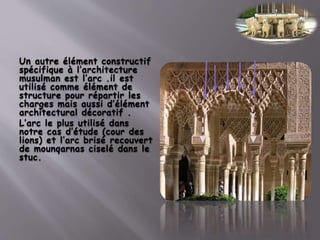

45. Un autre élément constructif
spécifique à l’architecture
musulman est l’arc .il est
utilisé comme élément de
structure pour répartir les
charges mais aussi d’élément
architectural décoratif .
L’arc le plus utilisé dans
notre cas d’étude (cour des
lions) et l’arc brisé recouvert
de mounqarnas ciselé dans le
stuc.

46. L’architecture mauve en Andalousie
Google image
