1. République Algérienne Démocratique et Populaire
Université Amar Thelidji Laghouat
Département d’architecture
3eme Année LMD
module: projet 5
Réalisé par:
- Berra Abderraouf.
- Mouissi Benterbah
Dirigé par:
Mr: F. Krami
Mlle: S. Sebaa
Année universitaire:2013/2014

2. 1-Introduction:
- Présentation de la ville
- Aperçu Historique
- définition du quartier
3- Analyse de site:
-Orientation.
- Gabarit.
- Topographie.
- Etude de climatique.
- Voisinage.
-Réseaux.
4-Synthése:
- Potentialité du site.
-Contrainte du site.
-Identification de la
problématique de projet.
-Proposition.
2- Entité urbaine:
- Etude de parcellaire
-Etude de l’espace public.
- Cadre Bâti
2

3. Introduction

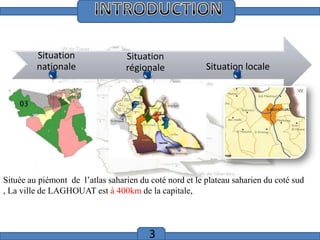

Situation
nationale
Situation
régionale
Situation locale
Située au piémont de l’atlas saharien du coté nord et le plateau saharien du coté sud
, La ville de LAGHOUAT est à 400km de la capitale,
3

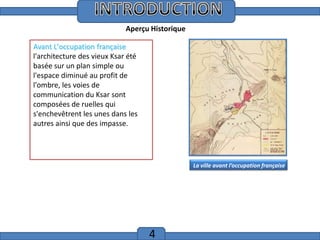

4. Introduction
Aperçu Historique
Avant L'occupation française
l'architecture des vieux Ksar été
basée sur un plan simple ou
l'espace diminué au profit de
l'ombre, les voies de
communication du Ksar sont
composées de ruelles qui
s'enchevêtrent les unes dans les
autres ainsi que des impasse.
La ville avant l’occupation française
4

5. Introduction
Aperçu Historique
2- Phase colonial 1852 -1962 :
Avec l'occupation française La ville a
connue une grande transformation des
artères, prolongements intérieurs des
grandes voies d'accès a la ville
esquisse, suivant une trame orthogonale
donnons ainsi des îlots rectangulaire de
35m; la structure du noyau s'aligne
parallèlement au l'axe (N-E /S-O).
Plan de la ville1950-1960
5

6. Introduction
Aperçu Historique

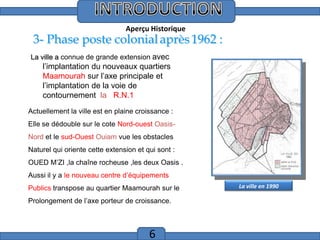

3- Phase poste colonial après 1962 :
La ville a connue de grande extension avec
l’implantation du nouveaux quartiers
Maamourah sur l’axe principale et
l’implantation de la voie de
contournement la R.N.1
Actuellement la ville est en plaine croissance :
Elle se dédouble sur le cote Nord-ouest OasisNord et le sud-Ouest Ouiam vue les obstacles
Naturel qui oriente cette extension et qui sont :
OUED M’ZI ,la chaîne rocheuse ,les deux Oasis .
Aussi il y a le nouveau centre d’équipements
Publics transpose au quartier Maamourah sur le
Prolongement de l’axe porteur de croissance.
6
La ville en 1990

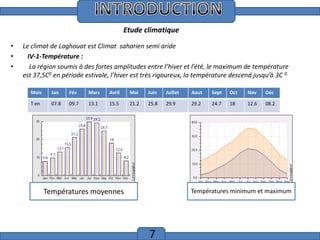

7. Introduction
Etude climatique
•
•
•
Le climat de Laghouat est Climat saharien semi aride
IV-1-Température :
La région soumis à des fortes amplitudes entre l’hiver et l’été, le maximum de température
est 37,5C0 en période estivale, l’hiver est très rigoureux, la température descend jusqu’à 3C 0.
Mois
Jan
Fév
Mars
Avril
Mai
Juin
Juillet
Aout
Sept
Oct
Nov
Déc
T en
07.8
09.7
13.1
15.5
21.2
25.8
29.9
29.2
24.7
18
12.6
08.2
Températures moyennes
Températures minimum et maximum
7

8. Introduction
•
•

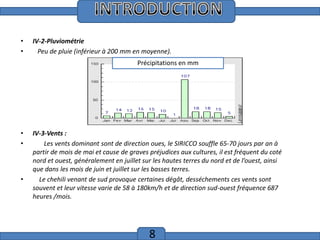

IV-2-Pluviométrie
Peu de pluie (inférieur à 200 mm en moyenne).
Précipitations en mm
•
•
•
IV-3-Vents :
Les vents dominant sont de direction oues, le SIRICCO souffle 65-70 jours par an à
partir de mois de mai et cause de graves préjudices aux cultures, il est fréquent du coté
nord et ouest, généralement en juillet sur les hautes terres du nord et de l’ouest, ainsi
que dans les mois de juin et juillet sur les basses terres.
Le chehili venant de sud provoque certaines dégât, desséchements ces vents sont
souvent et leur vitesse varie de 58 à 180km/h et de direction sud-ouest fréquence 687
heures /mois.
8

9. Introduction

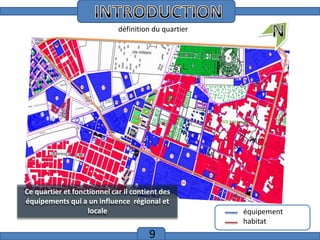

définition du quartier
Ce quartier et fonctionnel car il contient des
équipements qui a un influence régional et
locale
9
équipement
habitat

10. Introduction

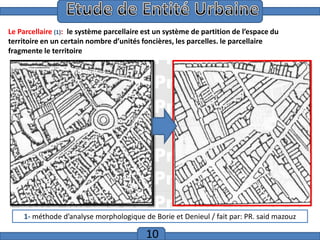

Le Parcellaire (1): le système parcellaire est un système de partition de l’espace du
territoire en un certain nombre d’unités foncières, les parcelles. le parcellaire
fragmente le territoire
1- méthode d’analyse morphologique de Borie et Denieul / fait par: PR. said mazouz
10

11. Introduction

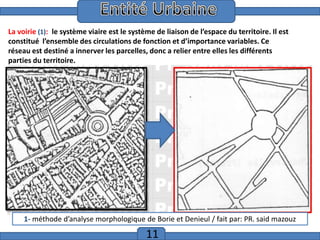

La voirie (1): le système viaire est le système de liaison de l’espace du territoire. Il est
constitué l’ensemble des circulations de fonction et d’importance variables. Ce
réseau est destiné a innerver les parcelles, donc a relier entre elles les différents
parties du territoire.
1- méthode d’analyse morphologique de Borie et Denieul / fait par: PR. said mazouz
11

12. Introduction

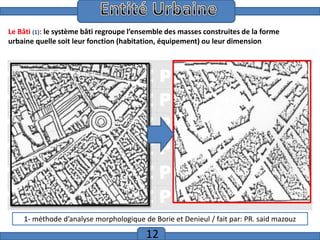

Le Bâti (1): le système bâti regroupe l’ensemble des masses construites de la forme
urbaine quelle soit leur fonction (habitation, équipement) ou leur dimension
1- méthode d’analyse morphologique de Borie et Denieul / fait par: PR. said mazouz
12

13. Introduction
Les espaces libres (1): le réseau des espaces libres est l’ensemble des parties non
construites de la forme urbaine , que ces espaces soient publics ou privés.
1- méthode d’analyse morphologique de Borie et Denieul / fait par: PR. said mazouz
13

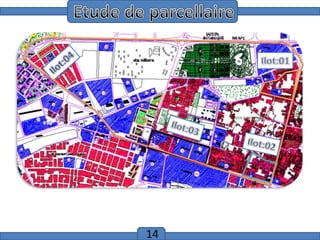

14. Introduction
14

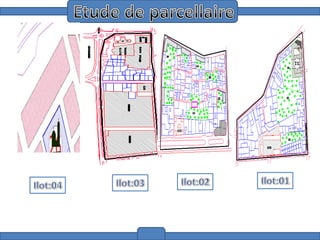

15. Introduction

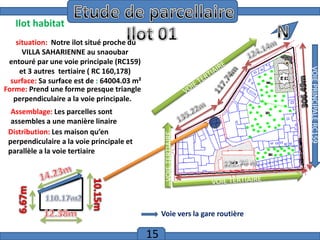

16. Introduction
Ilot habitat
VOIE TERTIAIRE
Assemblage: Les parcelles sont
assembles a une manière linaire
Distribution: Les maison qu’en
perpendiculaire a la voie principale et
parallèle a la voie tertiaire
Voie vers la gare routière
15
VOIE PRINCIPALE RC159
situation: Notre ilot situé proche du
VILLA SAHARIENNE au snaoubar
entouré par une voie principale (RC159)
et 3 autres tertiaire ( RC 160,178)
surface: Sa surface est de : 64004.03 m²
Forme: Prend une forme presque triangle
perpendiculaire a la voie principale.

17. Introduction

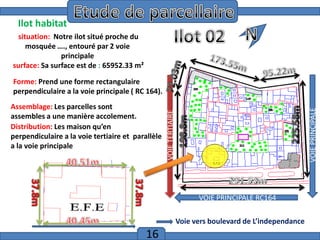

Ilot habitat
situation: Notre ilot situé proche du
mosquée …., entouré par 2 voie
principale
surface: Sa surface est de : 65952.33 m²
VOIE TERTIAIRE
Assemblage: Les parcelles sont
assembles a une manière accolement.
Distribution: Les maison qu’en
perpendiculaire a la voie tertiaire et parallèle
a la voie principale
VOIE PRINCIPALE
Forme: Prend une forme rectangulaire
perpendiculaire a la voie principale ( RC 164).
VOIE PRINCIPALE RC164
Voie vers boulevard de L’independance
16

18. Introduction

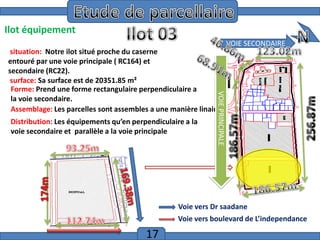

Ilot équipement
VOIE SECONDAIRE
Distribution: Les équipements qu’en perpendiculaire a la
voie secondaire et parallèle a la voie principale
VOIE PRINCIPALE
situation: Notre ilot situé proche du caserne
entouré par une voie principale ( RC164) et
secondaire (RC22).
surface: Sa surface est de 20351.85 m²
Forme: Prend une forme rectangulaire perpendiculaire a
la voie secondaire.
Assemblage: Les parcelles sont assembles a une manière linaire
Voie vers Dr saadane
Voie vers boulevard de L’independance
17

19. Introduction
Ilot habitat
situation: Notre ilot situé proche du mosquée
othman benaffan , entouré par 4 voie tertiaire.
surface: Sa surface est de 8168.62 m²
Forme: Prend une forme de parallelipade parallèle a la
voie tertiaire.
Assemblage: Les parcelles sont assembles a une manière linaire
Distribution: Les maison qu’en perpendiculaire a la voie
tertiaire.
Voie vers 600
Voie vers CEM hadj Aissa
18

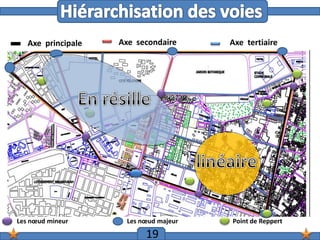

20. Etude de trame
Axe principale
Les nœud mineur
Axe secondaire
Les nœud majeur
19
Axe tertiaire
Point de Reppert

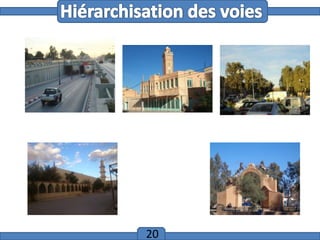

21. Etude de trame
20

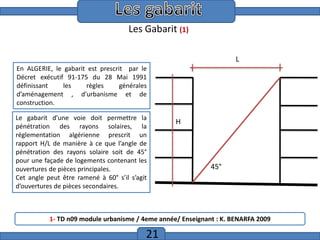

22. Etude de trame
Les Gabarit (1)
L
En ALGERIE, le gabarit est prescrit par le
Décret exécutif 91-175 du 28 Mai 1991
définissant
les
règles
générales
d’aménagement , d’urbanisme et de
construction.
Le gabarit d’une voie doit permettre la
pénétration des rayons solaires, la
réglementation algérienne prescrit un
rapport H/L de manière à ce que l’angle de
pénétration des rayons solaire soit de 45°
pour une façade de logements contenant les
ouvertures de pièces principales.
Cet angle peut être ramené à 60° s’il s’agit
d’ouvertures de pièces secondaires.
H
45°
1- TD n09 module urbanisme / 4eme année/ Enseignant : K. BENARFA 2009
21

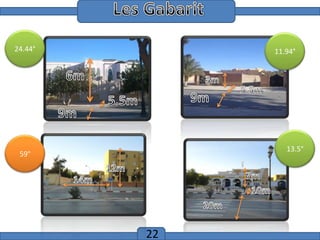

23. Introduction
24.44°
11.94°
13.5°
59°
22

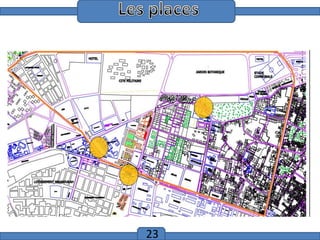

24. Introduction
23

25. Introduction

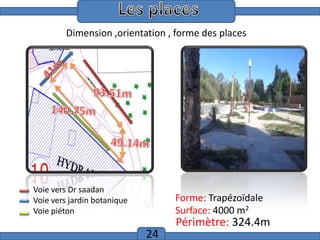

Dimension ,orientation , forme des places
Voie vers Dr saadan
Voie vers jardin botanique
Voie piéton
Forme: Trapézoïdale
Surface: 4000 m2
24
Périmètre: 324.4m

26. Introduction

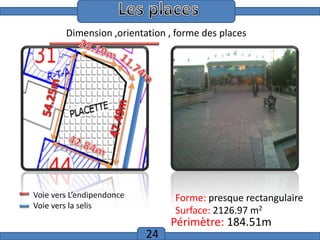

Dimension ,orientation , forme des places
Voie vers L’endipendonce
Voie vers la selis
Forme: presque rectangulaire
Surface: 2126.97 m2
24
Périmètre: 184.51m

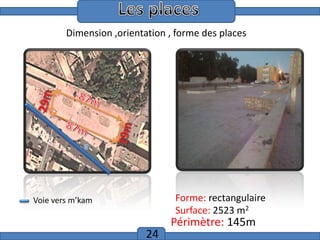

27. Introduction
Dimension ,orientation , forme des places
Forme: rectangulaire
Surface: 2523 m2
Voie vers m’kam
24
Périmètre: 145m

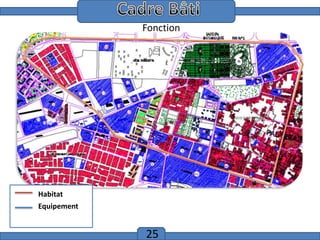

28. Cadre Bâti
Fonction
Habitat
Equipement
25

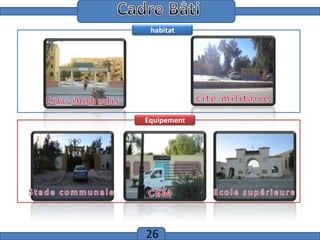

29. Cadre Bâti
habitat
Equipement
26

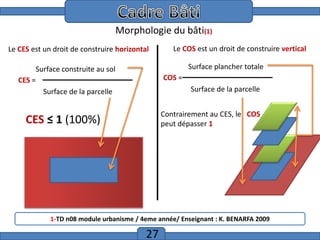

30. Cadre Bâti
Morphologie du bâti(1)
Le CES est un droit de construire horizontal
Le COS est un droit de construire vertical
Surface plancher totale
Surface construite au sol
CES =
Surface de la parcelle
COS =
Surface de la parcelle
Contrairement au CES, le COS
peut dépasser 1
CES ≤ 1 (100%)
1-TD n08 module urbanisme / 4eme année/ Enseignant : K. BENARFA 2009
27

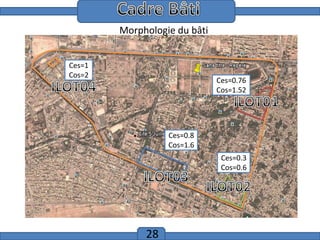

31. Cadre Bâti
Morphologie du bâti
Ces=1
Cos=2
Ces=0.76
Cos=1.52
Ces=0.8
Cos=1.6
Ces=0.3
Cos=0.6
28

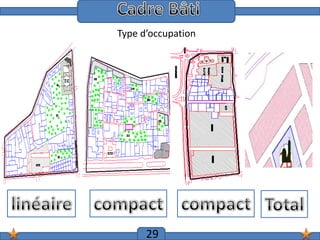

32. Cadre Bâti
Type d’occupation
29

33. Cadre Bâti

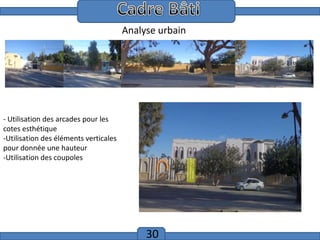

Analyse urbain
- Utilisation des arcades pour les
cotes esthétique
-Utilisation des éléments verticales
pour donnée une hauteur
-Utilisation des coupoles
30

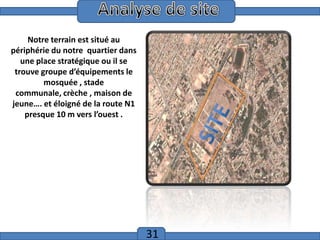

34. Analyse de site
Notre terrain est situé au
périphérie du notre quartier dans
une place stratégique ou il se
trouve groupe d’équipements le
mosquée , stade
communale, crèche , maison de
jeune…. et éloigné de la route N1
presque 10 m vers l’ouest .
31

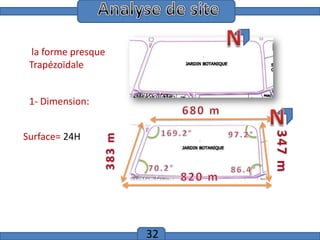

35. 2- Etude de parcellaire:
la forme presque
Trapézoïdale
1- Dimension:
Surface= 24H
32

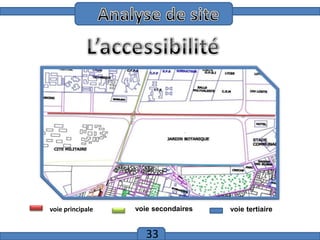

36. voie principale
voie secondaires
33
voie tertiaire

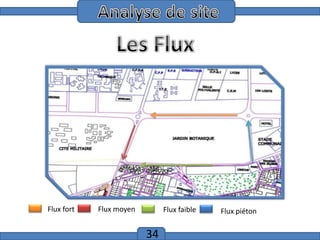

37. Les Flux
Flux fort
Flux moyen
Flux faible
34
Flux piéton

38. Introduction
Les Gabarit
35

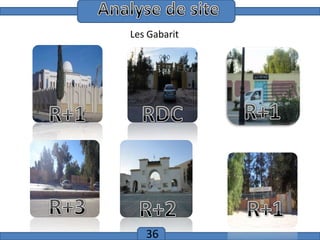

39. Introduction
Les Gabarit
36

40. Introduction

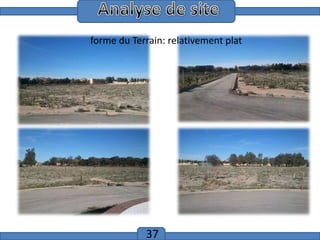

forme du Terrain: relativement plat
37

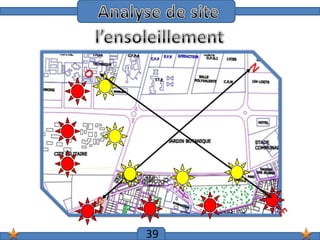

41. L’ensollielement
39

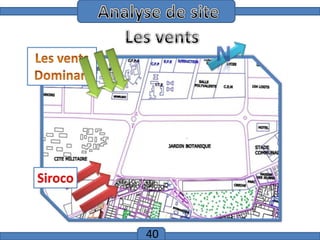

42. Les Vent
Siroco
40

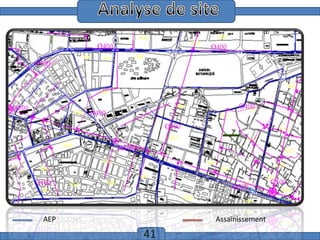

43. Introduction
AEP
Assainissement
41

44. Introduction

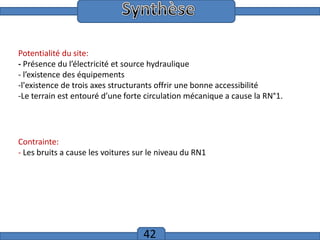

Potentialité du site:
- Présence du l’électricité et source hydraulique
- l’existence des équipements
-l'existence de trois axes structurants offrir une bonne accessibilité
-Le terrain est entouré d’une forte circulation mécanique a cause la RN°1.
Contrainte:
- Les bruits a cause les voitures sur le niveau du RN1
42

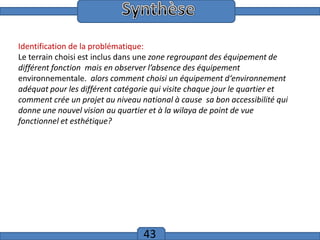

45. Introduction
Identification de la problématique:
Le terrain choisi est inclus dans une zone regroupant des équipement de
différent fonction mais en observer l’absence des équipement
environnementale. alors comment choisi un équipement d‘environnement
adéquat pour les différent catégorie qui visite chaque jour le quartier et
comment crée un projet au niveau national à cause sa bon accessibilité qui
donne une nouvel vision au quartier et à la wilaya de point de vue
fonctionnel et esthétique?
43

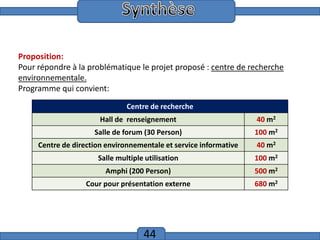

46. Introduction
Proposition:
Pour répondre à la problématique le projet proposé : centre de recherche
environnementale.
Programme qui convient:
Centre de recherche
Hall de renseignement
40 m2
Salle de forum (30 Person)
100 m2
Centre de direction environnementale et service informative
40 m2
Salle multiple utilisation
100 m2
Amphi (200 Person)
500 m2
Cour pour présentation externe
680 m2
44

47. Introduction
Partie de recherche
Labo pour végétal
16 m2
Labo spécial pour étudie la pollution environnementale
16m2
Labo pour analysé les échantillons biologique
16 m2
Les espaces Satellite pour les appareils spéciale
40 m2
Chambre Froide
6 m2
Chambre d’accroissement
6 m2
Chambre grief
4 m2
Chambre d'aseptisation
10 m2
Partie administrative
Bureau directeur et secrétariat
40 m2
Salle de réunion
50 m2
Bureaux de Fonctionnaires
15 m2
45

48. Introduction
Bibliographie
- Memoire fin d’étude souiah + hassani 06-2010
Thème :
Stratégie de développement des centres urbains et historiques à travers une
lecture typo morphologique à Laghouat
-Google Earth
http://www.maps.google.com
- PDAU (2013)
-POS (2008)
Cours Mr Ben arfa 4eme année Module urbnanisme
- Exposé sur l’ environnement
Réalisé par: B.abderraouf/ B. mohcen/ M.benterbah/ A. imadeddine/
D.imadeddine Dirigé par: Mr: F. Krami /Mlle: S. Sebaa 2013/2014 G:A2
46
