1. APPROCHETYPO-
MORPHOLOGIQUE
Encadré par : Mr. MEHANNEK Karim
Groupe : 04
Réalisé par : - ABID Sarah
- CHIKH Rym Lylia
- EISSAD Ikram
- MOUFFOK Melissa Année universitaire: 2022/2023

2. Définition etobjectifdel’approche
03
01
02
L’origine etles fondateursdel’approche
04 Lesécoles del’approche
05
PLANDETRAVAIL
06
Introduction
Démarchesde l’approche typo-morphologique
Synthèse

3. INTRODUCTION
L’analyse urbaine est la compréhension d’une ville, elle
permet l’évaluation et la création d’un contexte de
projet de développement des quartiers culturels, en
engageant une réfléxion sur le site. Ses méthodes
d’analyse se sont développées avec le temps et parmi
eux: L’analyse typo-morphologique qui est une
combinaison entre l’étude de la morphologie urbaine et
celle de la typologie architecturale, à la jonction des
deux disciplines qui sont l’architecture et l’urbanisme.

4. Définitionetobjectif
del’approche

5. TYPO-MORPHOLOGIE
Selon Larousse : c’est un système de
classification en types, c’est-à-dire qu’elle permet de
retrouver les types par comparaison et par
différences.
Fonctionnels
Dimensionnels
Esthétiques
Distributifs
Constructifs
S’opère à partir de critères:
En urbanisme : Une démarche méthodique qui étudie
les types d'édifices et leurs classification selon plusieurs
critères dimension, fonction et esthétique.

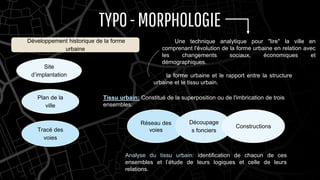

6. TYPO-MORPHOLOGIE
Développement historique de la forme
urbaine
Site
d’implantation
Plan de la
ville
Tracé des
voies
Une technique analytique pour "lire" la ville en
comprenant l'évolution de la forme urbaine en relation avec
les changements sociaux, économiques et
démographiques.
la forme urbaine et le rapport entre la structure
urbaine et le tissu urbain.
Tissu urbain:
Réseau des
voies
Découpage
s fonciers
Constructions
Tissu urbain: Constitué de la superposition ou de l'imbrication de trois
ensembles:
Analyse du tissu urbain: identification de chacun de ces
ensembles et l’étude de leurs logiques et celle de leurs
relations.

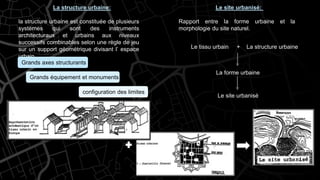

7. La structure urbaine:
la structure urbaine est constituée de plusieurs
systèmes qui sont des instruments
architecturaux et urbains aux niveaux
successifs combinables selon une règle de jeu
sur un support géométrique divisant l’ espace
urbain.
Grands axes structurants
Grands équipement et monuments
configuration des limites
Le site urbanisé:
Le tissu urbain + La structure urbaine
Rapport entre la forme urbaine et la
morphologie du site naturel.
La forme urbaine
Le site urbanisé

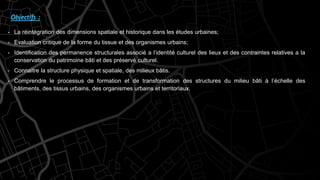

8. Objectifs :
- La réintégration des dimensions spatiale et historique dans les études urbaines;
- Evaluation critique de la forme du tissue et des organismes urbains;
- Identification des permanence structurales associé a l’identité culturel des lieux et des contraintes relatives a la
conservation du patrimoine bâti et des préservé culturel.
- Connaitre la structure physique et spatiale, des milieux bâtis.
- Comprendre le processus de formation et de transformation des structures du milieu bâti à l’échelle des
bâtiments, des tissus urbains, des organismes urbains et territoriaux.

9. Originedel’approche

10. L’approche typo-morphologique est apparue durant les années 60 contre :
- La doctrine de la tabula rasa des C.I.A.M. (Congrès Internationaux d‘Architecture Moderne) : Un
movement né du besoin de promouvoir une architecture et un urbanisme fonctionnels
- L’approche marxiste de l’espace urbain qui est un simple reflet des structures et des luttes sociales et
économiques et n’accorde pas de place à l’autonomie des formes urbaines
Saviero Muratori Aldo Rossi Carlo Aymonino Gianfranco Caniggjia
Origine :
Fondateurs :
Elle a été développée principalement par les italiens, Muratori, Rossi, Aymonino, Grassi, Gregotti ,
Caniggia.

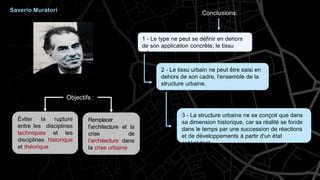

11. Éviter la rupture
entre les disciplines
techniques et les
disciplines historique
et théorique
Remplacer
l’architecture et la
crise de
l’architecture dans
la crise urbaine
3 - La structure urbaine ne se conçoit que dans
sa dimension historique, car sa réalité se fonde
dans le temps par une succession de réactions
et de développements à partir d'un état
antécédent.
1 - Le type ne peut se définir en dehors
de son application concrète, le tissu
urbain.
2 - Le tissu urbain ne peut être saisi en
dehors de son cadre, l'ensemble de la
structure urbaine.
Saverio Muratori
Objectifs :
Conclusions:

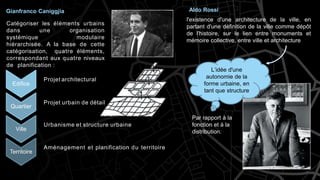

12. Catégoriser les éléments urbains
dans une organisation
systémique modulaire
hiérarchisée. A la base de cette
catégorisation, quatre éléments,
correspondant aux quatre niveaux
de planification :
Edifice
Quartier
Ville
Territoire
Projet architectural
Projet urbain de détail
Urbanisme et structure urbaine
Aménagement et planification du territoire
Gianfranco Caniggjia Aldo Rossi
l'existence d'une architecture de la ville, en
partant d'une définition de la ville comme dépôt
de l'histoire, sur le lien entre monuments et
mémoire collective, entre ville et architecture
L’idée d'une
autonomie de la
forme urbaine, en
tant que structure
Par rapport à la
fonction et à la
distribution.

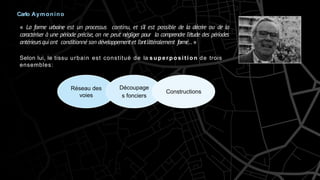

13. Carlo Aymonino
« La forme urbaine est un processus continu, et s’il est possible de la décrire ou de la
caractériser à une période précise, on ne peut négliger pour la comprendre l’étude des périodes
antérieursquiont conditionné son développementet l’ontlittéralement formé…»
Selon lui, le tissu urbain est constitué de la superposition de trois
ensembles:
Réseau des
voies
Découpage
s fonciers
Constructions

14. Lesécolesdel’approche

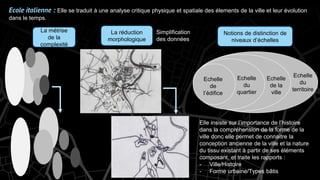

15. Ecole italienne : Elle se traduit à une analyse critique physique et spatiale des élements de la ville et leur évolution
dans le temps.
La métrise
de la
complexité
La réduction
morphologique
Notions de distinction de
niveaux d’échelles
Echelle
de la
ville
Echelle
du
territoire
Echelle
du
quartier
Echelle
de
l’édifice
Simplification
des données
Elle insiste sur l’importance de l’histoire
dans la compréhension de la forme de la
ville donc elle permet de connaitre la
conception ancienne de la ville et la nature
du tissu existant à partir de ses éléments
composant, et traite les rapports :
- Ville/Histoire
- Forme urbaine/Types bâtis

16. Ecole française :
Les typologies des élements
Bâtis
Elements de l’école française :
Critères d’analyse:
Relation avec l’espace
public
Propriétés associatives externes Propriété distributive
directe
Indirecte : un élément intercalaire
Blocage
Multidirectionnel
Composition des façades : façade
homogène, composite, fermée,
ouverte, dissymétrique,
symétrique…etc.

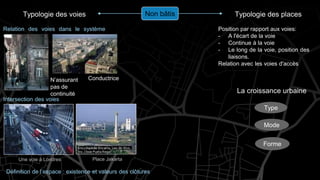

17. Typologie des voies Typologie des places
Relation des voies dans le système
viaire
Position par rapport aux voies:
- A l'écart de la voie
- Continue à la voie
- Le long de la voie, position des
liaisons.
Relation avec les voies d'accès
Non bâtis
Intersection des voies
Une voie à Londres Place Jakarta
Définition de l’espace : existence et valeurs des clôtures
Conductrice
N’assurant
pas de
continuité
Type
Forme
Mode
La croissance urbaine

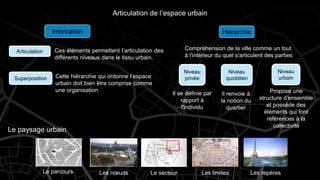

18. Imbrication
Niveau
privée
Niveau
quotidien
Niveau
urbain
Superposition
Articulation
Le paysage urbain
Articulation de l’espace urbain
Le parcours Les nœuds Le secteur Les limites Les repères
Compréhension de la ville comme un tout
à l'intérieur du quel s'articulent des parties
Hiérarchie
Il se définie par
rapport à
l'individu
Il renvoie à
la notion du
quartier
Propose une
structure d’ensemble
et possède des
éléments qui font
références à la
collectivité
Ces éléments permettent l’articulation des
différents niveaux dans le tissu urbain.
Cette hiérarchie qui ordonne l’espace
urbain doit bien être comprise comme
une organisation

19. Démarchesdel’approche
typo-morphologique

20. Phase1 :
Présentation générale de la ville:
Biskra, Sokkra, Vescra, Vecera, Adbesran,…toutes ces nominations, ont fait l’objet d’une grande recherche
approfondie. Plusieurs disent que son nom descend du nom romain Vecera, qui signifie « station », ou « endroit »
d’échange commercial, vue à sa situation géographique qui relie le nord au sud.
Elle subit l’influence de plusieurs civilisations : l’empire numide, l’empire romain, les othmans.
Situationetdonnéesphysiques:
Situation géographique :
Données géomorphologiques :
Biskra est située à
470 KM au Sud-est
d’Alger
Le bassin géologique argileux,
contenant le site de Biskra est assiégé par
un chaînon de montagnes rocheux de
Boumenghouch du coté nord, le massif
rocheux de Hmar khadou faisant partie de la
chaîne de l'atlas saharien, et du coté ouest
par le massif rocheux des hauts plateaux, qui
s'étalent le long de la daïra de Tolga. Par
contre, la partie sud de ce bassin composée
d'un sol argileux, et sableux s'étale vers la
zone des dépressions de chott molghigh
Analyse ducontexte d’étude

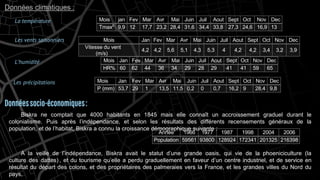

21. Données climatiques :
La température Mois jan Fev Mar Avr Mai Juin Juil Aout Sept Oct Nov Dec
Tmax0
9,9 12 17,7 23,2 28,4 31,6 34,4 33,8 27,3 24,6 16,9 13
Les vents saisonniers Mois Jan Fev Mar Avr Mai Juin Juil Aout Sept Oct Nov Dec
Vitesse du vent
(m/s)
4,2 4,2 5,6 5,1 4,3 5,3 4 4,2 4,2 3,4 3,2 3,9
Les précipitations Mois Jan Fev Mar Avr Mai Juin Juil Aout Sept Oct Nov Dec
P (mm) 53,7 29 1 13,5 11,5 0,2 0 0,7 16,2 9 28,4 9,8
L’humidité Mois Jan Fev Mar Avr Mai Juin Juil Aout Sept Oct Nov Dec
HR% 60 62 44 36 34 29 28 29 41 41 59 65
Année 1966 1977 1987 1998 2004 2006
Population 59561 93800 128924 172341 201325 216398
Biskra ne comptait que 4000 habitants en 1845 mais elle connaît un accroissement graduel durant le
colonialisme. Puis après l’indépendance, et selon les résultats des différents recensements généraux de la
population, et de l’habitat, Biskra a connu la croissance démographique suivante :
A la veille de l’indépendance, Biskra avait le statut d’une grande oasis, qui vie de la phoeniciculture (la
culture des dattes) , et du tourisme qu’elle a perdu graduellement en faveur d’un centre industriel, et de service en
résultat du départ des colons, et des propriétaires des palmeraies vers la France, et les grandes villes du Nord du
pays.
Donnéessocio-économiques:

22. Analysedelacroissanceurbaine
(Périodes connu par la ville et les changements apportés à la ville durant ces périodes)
Epoque précoloniale :
Se composée de sept villages connus sous
le nom de (M’cid, Bâb Darb, Bâb El Fath,
Guedacha, Ras El Guerria, Medjniche, El
Korra)
Epoque coloniale :
Une intervention urbaine de l'armée Française selon un
tracé parcellaire en damier en dehors de la palmeraie du
coté nord qui s'inspire dans sa conception de la ville
médiévale.
Carte de la situation
initiale de la ville
Carte de la Situation 2éme
conception de la ville
coloniale

23. Epoque post coloniale :
La ville s’est développée à cette époque d’une manière anarchique sans
aucune orientation, ni urbanisation, ce qui a produit un tissu urbain précaire,
anarchique.
En 1974, la ville de Biskra a vu l’apparition d’une urbanisation très rapide.
La prise en charge de l’habitat en tant que besoin primordial, et outil de
développement local devint une réalité, et ce par la promulgation de
certaines lois, et outils d’urbanisation, et de réalisation. Ce n’est qu’a ce
moment si, que Biskra a commencé à connaître une nouvelle époque de
croissance urbaine, d’une manière systématique.
Carte de situation de la ville de Biskra en
1972
La ville de Biskra
actuellement

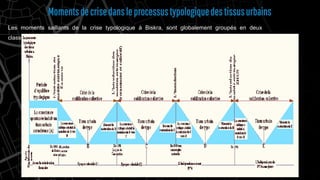

24. Momentsdecrisedansleprocessustypologiquedestissusurbains
Les moments saillants de la crise typologique à Biskra, sont globalement groupés en deux
classes :

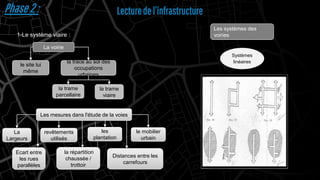

25. Phase2 : Lecturedel’infrastructure
1-Le système viaire :
La voirie
le site lui
même
la trace au sol des
occupations
urbaines
la trame
viaire
la trame
parcellaire
La
Largeurs
Ecart entre
les rues
parallèles
Distances entre les
carrefours
la répartition
chaussée /
trottoir
les
plantation
le mobilier
urbain
revêtements
utilisés
Les mesures dans l'étude de la voies
Systèmes
en résille
Les systèmes des
voiries
Systèmes
en boucle
Systèmes
linéaires

26. Méthodes d’analyse un
système parcellaire
Aspect typologique
Les directions sont
peu ou pas
hiérarchisées
Les directions sont
hiérarchisées
Le parcellaire n’est
pas hiérarchisé dans
ses directions
La parcelle
est crénelé
Effet de
rétrécissement
Aspect
géométrique
La pente
du terrain
Limite
naturelle
Limite
urbaine
2- Le système parcellaire :

27. Principaux type
de parcelles
Trapézoïdale Biseautée Triangulaire En L ou en T

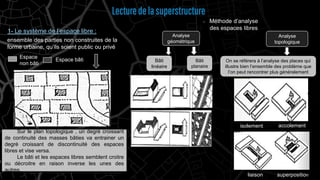

28. 1- Le système de l’espace libre :
Espace
non bâti
Sur le plan topologique , un degré croissant
de continuité des masses bâties va entrainer un
degré croissant de discontinuité des espaces
libres et vise versa.
Le bâti et les espaces libres semblent croitre
ou décroitre en raison inverse les unes des
autres.
Méthode d’analyse
des espaces libres
Analyse
topologique
isolement accolement
liaison
Bâti
linéaire
Bâti
planaire
Analyse
géométrique
Espace bâti On se référera à l’analyse des places qui
illustre bien l’ensemble des problème que
l’on peut rencontrer plus généralement
superposition
Lecturedelasuperstructure
ensemble des parties non construites de la
forme urbaine, qu’ils soient public ou privé

29. 2- Le système bâtie :
Caractérisées par :
Leur / âge et style, élévation densité, Leur forme, Les
formes des ouvertures (portes et fenêtres), Leurs
relations avec le paysage et l’environnement,
L’organisation intérieure des espaces, Et leur
fonction.
1- Le système bâti :
Le bâti ( tissu constructif) : est composé d’immeubles

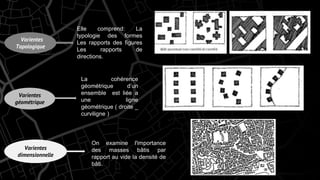

30. Elle comprend: La
typologie des formes
Les rapports des figures
Les rapports de
directions.
Varientes
Topologique
La cohérence
géométrique d’un
ensemble est liée a
une ligne
géométrique ( droite _
curviligne )
Varientes
dimensionnelle
Varientes
géométrique
On examine l'importance
des masses bâtis par
rapport au vide la densité de
bâti.

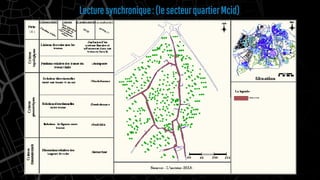

31. Lecturesynchronique:(lesecteurquartierMcid)

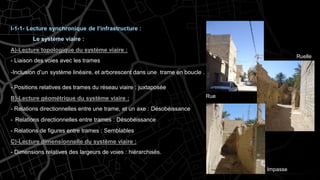

32. I-1-1- Lecture synchronique de l’infrastructure :
Le système viaire :
A)-Lecture topologique du système viaire :
- Liaison des voies avec les trames
-Inclusion d'un système linéaire, et arborescent dans une trame en boucle .
- Positions relatives des trames du réseau viaire : juxtaposée
B)-Lecture géométrique du système viaire :
- Relations directionnelles entre une trame, et un axe : Désobéissance
- Relations directionnelles entre trames : Désobéissance
- Relations de figures entre trames : Semblables
C)-Lecture dimensionnelle du système viaire :
- Dimensions relatives des largeurs de voies : hiérarchisés.
Rue
Ruelle
Impasse

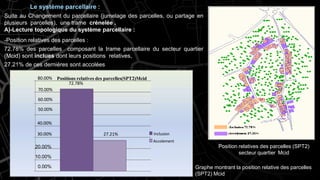

33. Position relatives des parcelles (SPT2)
secteur quartier Mcid
Le système parcellaire :
Suite au Changement du parcellaire (jumelage des parcelles, ou partage en
plusieurs parcelles), une trame crénelée .
A)-Lecture topologique du système parcellaire :
-Position relatives des parcelles :
72.78% des parcelles composant la trame parcellaire du secteur quartier
(Mcid) sont inclues dont leurs positions relatives,
27.21% de ces dernières sont accolées
27.21%
30.00%
40.00%
70.00%
60.00%
50.00%
80.00% Positions relatives des parcelles(SPT2)Mcid
72.78%
Inclusion
Accolement
20.00%
10.00%
0.00% Graphe montrant la position relative des parcelles
(SPT2) Mcid

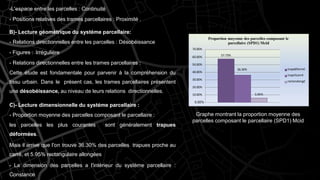

34. -L'espace entre les parcelles : Continuité
- Positions relatives des trames parcellaires : Proximité .
B)- Lecture géométrique du systéme parcellaire:
- Relations directionnelles entre les parcelles : Désobéissance
- Figures : Irréguliére
- Relations directionnelles entre les trames parcellaires :
Cette étude est fondamentale pour parvenir à la compréhension du
tissu urbain. Dans le présent cas, les trames parcellaires présentent
une désobéissance, au niveau de leurs relations directionnelles.
C)- Lecture dimensionnelle du systéme parcellaire :
- Proportion moyenne des parcelles composant le parcellaire :
les parcelles les plus courantes sont généralement trapues
déformées.
Mais il arrive que l'on trouve 36.30% des parcelles trapues proche au
carré, et 5.95% rectangulaire allongées
- La dimension des parcelles a l'intérieur du système parcellaire :
Constance
57.73%
36.30%
5.95%
10.00%
20.00%
30.00%
40.00%
50.00%
60.00%
Proportion moyenne des parcelles composant le
parcellaire (SPD1) Mcid
70.00%
trapdéformé
trapchcarré
rectanalongé
0.00%
Graphe montrant la proportion moyenne des
parcelles composant le parcellaire (SPD1) Mcid

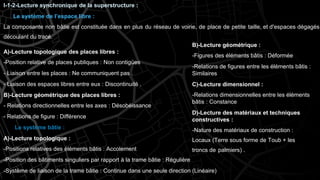

35. B)-Lecture géométrique :
-Figures des éléments bâtis : Déformée
-Relations de figures entre les éléments bâtis :
Similaires
C)-Lecture dimensionnel :
-Relations dimensionnelles entre les éléments
bâtis : Constance
D)-Lecture des matériaux et techniques
constructives :
-Nature des matériaux de construction :
Locaux (Terre sous forme de Toub + les
troncs de palmiers) .
I-1-2-Lecture synchronique de la superstructure :
Le système de l’espace libre :
La composante non bâtie est constituée dans en plus du réseau de voirie, de place de petite taille, et d'espaces dégagés
découlant du tracé.
A)-Lecture topologique des places libres :
-Position relative de places publiques : Non contigües
- Liaison entre les places : Ne communiquent pas .
- Liaison des espaces libres entre eux : Discontinuité .
B)-Lecture géométrique des places libres :
- Relations directionnelles entre les axes : Désobéissance
- Relations de figure : Différence
Le système bâtie :
A)-Lecture topologique :
-Positions relatives des éléments bâtis : Accolement
-Position des bâtiments singuliers par rapport à la trame bâtie : Régulière
-Système de liaison de la trame bâtie : Continue dans une seule direction (Linéaire)

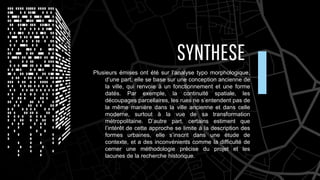

36. SYNTHESE
Plusieurs émises ont été sur l’analyse typo morphologique,
d’une part, elle se base sur une conception ancienne de
la ville, qui renvoie à un fonctionnement et une forme
datés. Par exemple, la continuité spatiale, les
découpages parcellaires, les rues ne s’entendent pas de
la même manière dans la ville ancienne et dans celle
moderne, surtout à la vue de sa transformation
métropolitaine. D’autre part, certains estiment que
l’intérêt de cette approche se limite à la description des
formes urbaines, elle s’inscrit dans une étude de
contexte, et a des inconvénients comme la difficulté de
cerner une méthodologie précise du projet et les
lacunes de la recherche historique.

37. REFERENCES
1. ATTAR Abdelghani, 2020, L’approche Typo-morphologique, cours 2ème année master.
2. NAIDJA Amine, 2014, La croissance urbaine, et son influence sur la continuité, et la
discontinuité typomorphologique Cas des tissus urbains de la ville de Biskra, majister.
3. Y. Mokraney, 2018, Projet Urbain, cours 2ème année master.
4. SAIDOUNI Maouia, 2000, Elements d’introduction à l’urbanisme. Casbah Edition. Pages 20-
21.
5. PANERAI Philippe, 1999, Analyse urbaine. Editions Parenthèses.
