Page 1
Groupe : 02
Année scolaire:
2014/ 2015

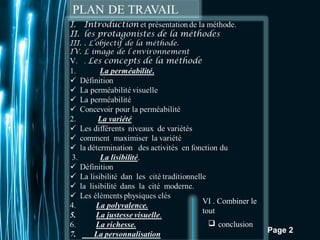

2. Pour plus de modèles : Modèles Powerpoint PPT gratuits
Page 2
VI . Combiner le
tout
 conclusion

3. Pour plus de modèles : Modèles Powerpoint PPT gratuits
Page 3
 Le présent travail se fait sur la base d’un livre qui
explique tout la méthode d’analyse des 5 architectes et
qui est intitulé « milieu sensible et dialoguant » dont le
titre original est « responsive environnement » première
publication à été faite en 1985, puis une deuxième 1987
dans les presses architecturales de Londres.
 Cette méthode consiste en application d’une ancienne
méthode des socio-concepteurs. Elle est venue comme
une réponse à l’architecture moderne qui a coupé
tout rapport avec le social.
 Elle est constitué de sept concepts, traités l’un
après l’autre suivant une logique et en différentes
échelles.

4. Pour plus de modèles : Modèles Powerpoint PPT gratuits
Page 4

5. Pour plus de modèles : Modèles Powerpoint PPT gratuits
Page 5

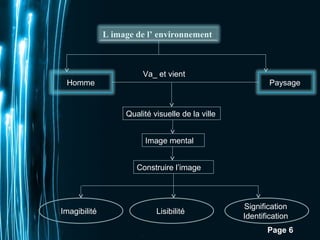

6. Va_ et vient
Pour plus de modèles : Modèles Powerpoint PPT gratuits
Page 6
L image de l’ environnement
Homme Paysage
Qualité visuelle de la ville
Image mental
Construire l’image
Imagibilité Lisibilité Signification
Identification

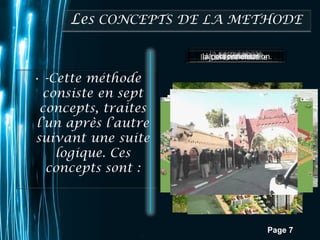

7. Pour plus de modèles : Modèles Powerpoint PPT gratuits
Page 7

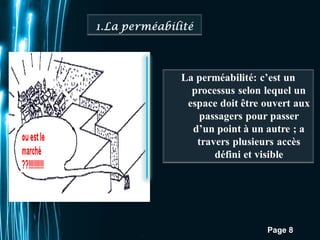

8. Pour plus de modèles : Modèles Powerpoint PPT gratuits
Page 8

9. Pour plus de modèles : Modèles Powerpoint PPT gratuits
Page 9

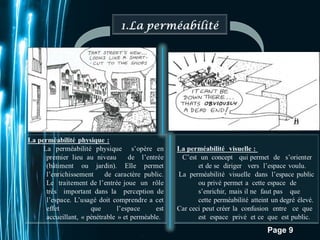

La
perméabilité
visuelle
La
perméabilité
physique

10. Pour plus de modèles : Modèles Powerpoint PPT gratuits
Page 10

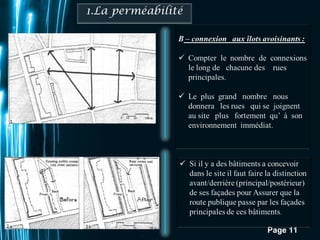

11. Pour plus de modèles : Modèles Powerpoint PPT gratuits
Page 11

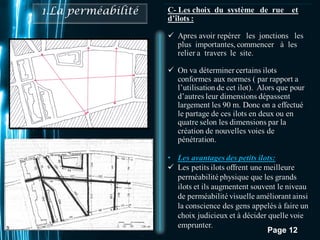

12. Pour plus de modèles : Modèles Powerpoint PPT gratuits
Page 12
.

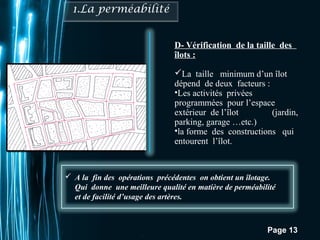

13.  A la fin des opérations précédentes on obtient un îlotage.
Qui donne une meilleure qualité en matière de perméabilité
et de facilité d’usage des artères.
Pour plus de modèles : Modèles Powerpoint PPT gratuits
D- Vérification de la taille des
îlots :
La taille minimum d’un îlot
dépend de deux facteurs :
•Les activités privées
programmées pour l’espace
extérieur de l’îlot (jardin,
parking, garage …etc.)
•la forme des constructions qui
entourent l’îlot.
Page 13

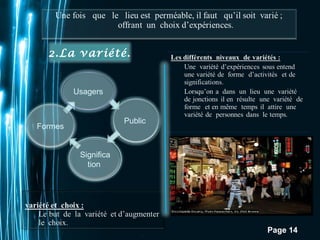

14. Usagers
Pour plus de modèles : Modèles Powerpoint PPT gratuits
Page 14
2.La variété.
Formes
Public
Significa
tion

15. Pour plus de modèles : Modèles Powerpoint PPT gratuits
Page 15

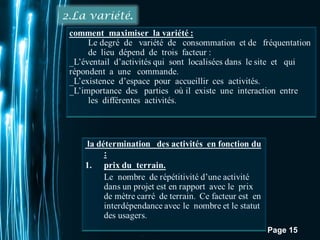

2.La variété.

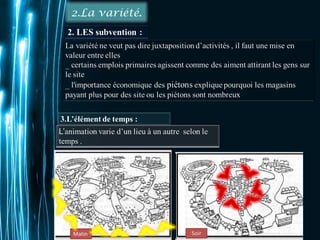

16. Pour plus de modèles : Modèles Powerpoint PPT gratuits
Page 16
2.La variété.

17. B
C
D
E
E
A
D
D
D

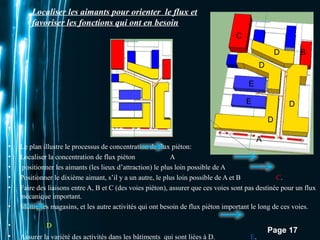

Localiser les aimants pour orienter le flux et
favoriser les fonctions qui ont en besoin
• Le plan illustre le processus de concentration de flux piéton:
• Localiser la concentration de flux piéton A
• positionner les aimants (les lieux d’attraction) le plus loin possible de A B.
• Positionner le dixième aimant, s’il y a un autre, le plus loin possible de A et B C.
• Faire des liaisons entre A, B et C (des voies piéton), assurer que ces voies sont pas destinée pour un flux
Pour plus de modèles : Modèles Powerpoint PPT gratuits
Page 17
mécanique important.
• Mettre les magasins, et les autre activités qui ont besoin de flux piéton important le long de ces voies.
• D
• Assurer la variété des activités dans les bâtiments qui sont liées à D. E.

18. Pour plus de modèles : Modèles Powerpoint PPT gratuits
Page 18

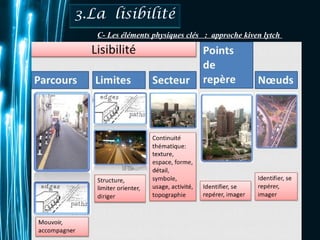

19. C- Les éléments physiques clés : approche kiven lytch
Pour plus de modèles : Modèles Powerpoint PPT gratuits
Page 19

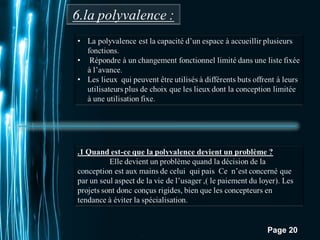

20. Pour plus de modèles : Modèles Powerpoint PPT gratuits
Page 20

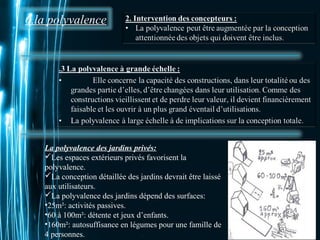

21. 6.la polyvalence
Pour plus de modèles : Modèles Powerpoint PPT gratuits
Page 21
La polyvalence des jardins privés:
Les espaces extérieurs privés favorisent la
polyvalence.
La conception détaillée des jardins devrait être laissé
aux utilisateurs.
La polyvalence des jardins dépend des surfaces:
•25m²: activités passives.
•60 à 100m²: détente et jeux d’enfants.
•160m²: autosuffisance en légumes pour une famille de
4 personnes.

22. Pour plus de modèles : Modèles Powerpoint PPT gratuits

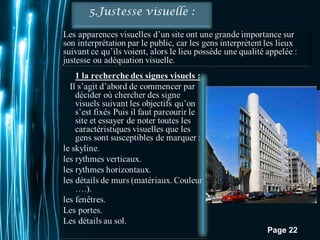

Page 22

23. Pour plus de modèles : Modèles Powerpoint PPT gratuits

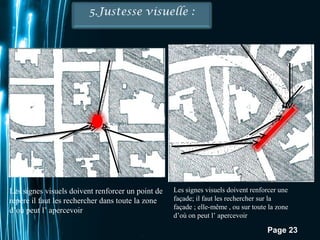

Les signes visuels doivent renforcer une
façade; il faut les rechercher sur la
façade ; elle-même , ou sur toute la zone
d’où on peut l’ apercevoir
Page 23
Les signes visuels doivent renforcer un point de
repère il faut les rechercher dans toute la zone
d’où peut l’ apercevoir

24. Pour plus de modèles : Modèles Powerpoint PPT gratuits

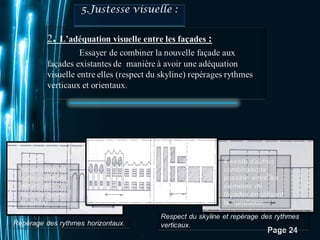

Page 24

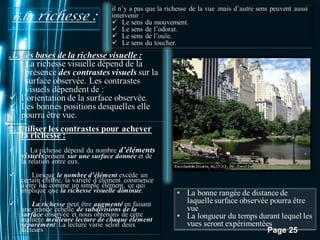

25. Pour plus de modèles : Modèles Powerpoint PPT gratuits
Page 25

26. Nombre d’éléments trop important diminution de la
richesse.
Subdivision des éléments. augmentation de la
richesse.
Pour plus de modèles : Modèles Powerpoint PPT gratuits
Mauvaise répartition pas de richesse.
Bonne répartition richesse
Page 26

27. Pour plus de modèles : Modèles Powerpoint PPT gratuits
Page 27

28. Pour plus de modèles : Modèles Powerpoint PPT gratuits
Bien personnalisé
Je suis
chez qui ?!
Je suis chez
le médecine
Mal personnalPisaé ge 28

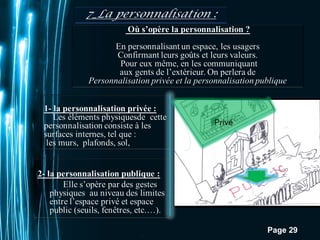

29. Pour plus de modèles : Modèles Powerpoint PPT gratuits
Page 29

30. Une approche étape _ par étape à atteindre les qualités
due nous décrites :
1.Perméabilité : concevoir la disposition globale des voies
et des ilots .
2.La variété : localiser de usagers sur le site
3.Lisibilité : concevoir les masse des batiment , et des
clôture de l espace publique
4.La polyvalence:
5.La justesse visuelle: concevoir l image externe
6.La richesse: élaboration de la conception pour le coix
sensoriel
7.La personnalisation: en faisant la conception encourager
les personnes à mettre leur propre marque sur les endroits
ou elles vivent et travaillent
Pour plus de modèles : Modèles Powerpoint PPT gratuits
Page 30

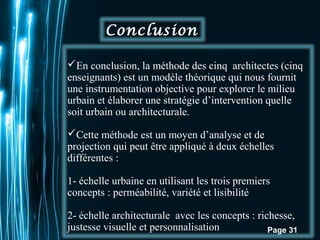

31. En conclusion, la méthode des cinq architectes (cinq
enseignants) est un modèle théorique qui nous fournit
une instrumentation objective pour explorer le milieu
urbain et élaborer une stratégie d’intervention quelle
soit urbain ou architecturale.
Cette méthode est un moyen d’analyse et de
projection qui peut être appliqué à deux échelles
différentes :
1- échelle urbaine en utilisant les trois premiers
concepts : perméabilité, variété et lisibilité
2- échelle architecturale avec les concepts : richesse,
justesse visuelle et personnalisation
Pour plus de modèles : Modèles Powerpoint PPT gratuits
Page 31
Conclusion
