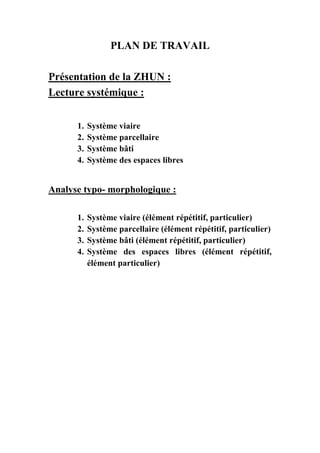

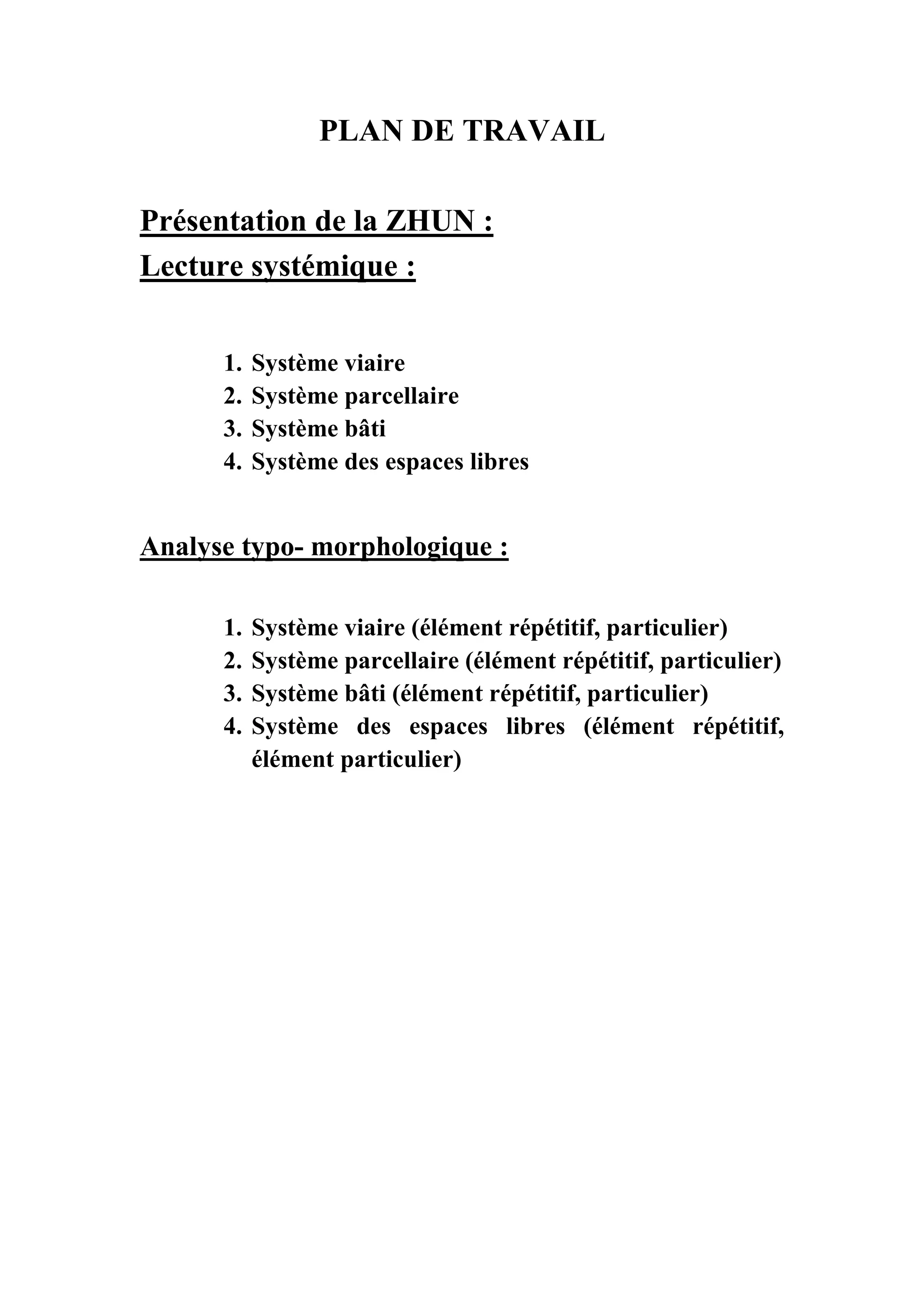

PLAN DE TRAVAIL
Présentation de la ZHUN :
Lecture systémique :
1. Système viaire
2. Système parcellaire
3. Système bâti
4. Système des espaces libres
Analyse typo- morphologique :
1. Système viaire (élément répétitif, particulier)
2. Système parcellaire (élément répétitif, particulier)
3. Système bâti (élément répétitif, particulier)
4. Système des espaces libres (élément répétitif,
élément particulier)
Analyse typo-morphologique :
Le système viaire :
Au niveau de la ZHUN les voies sont limitées à une simple fonction de
desserte et de liaison entre les différentes entités (voies de circulation).
On trouve deux types de voies au niveau de la ZHUN : les axes
importants desservants entre les entités de la ville et entre la ZHUN et
la ville, le deuxième type c’est les voies qui assurent la desserte aux
bâtiments à l’intérieur de la ZHUN.
Le premier type :
1. Boulvard krim belkacem :
Topologie :
C’est un ex chemin d’exploitation agricole
Ce boulevard est un axe de jonction entre les différentes
entités de la ville : le quartier Aamriou, ZHUN d’Ihaddaden, le
quartier Ighil Ouazoug), ainsi que les deux boulevards
centraux ; la Soummam et Liberté.
axe est considéré comme axe de croissance vu ce qu’il
articule et le flux qu’il draine quotidiennement.
Variante géométrique :
Il a perdu sa signification par la perte de ses parois, la
paroi Est qui est limitée aux clôtures des équipements
éducatifs (Lycée, CFPA, et CEM) de 3m de hauteur. La paroi

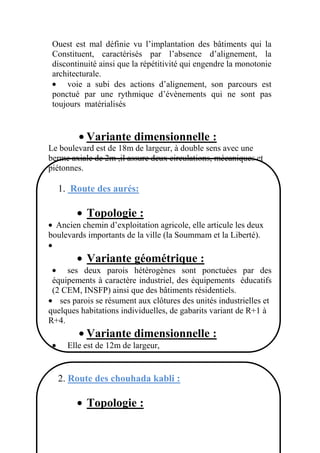

Ouest est mal définie vu l’implantation des bâtiments qui la
Constituent, caractérisés par l’absence d’alignement, la
discontinuité ainsi que la répétitivité qui engendre la monotonie
architecturale.
voie a subi des actions d’alignement, son parcours est
ponctué par une rythmique d’évènements qui ne sont pas
toujours matérialisés
Variante dimensionnelle :
Le boulevard est de 18m de largeur, à double sens avec une
berme axiale de 2m ,il assure deux circulations, mécaniques et
piétonnes.
1. Route des aurés:
Topologie :
Ancien chemin d’exploitation agricole, elle articule les deux
boulevards importants de la ville (la Soummam et la Liberté).
Variante géométrique :
ses deux parois hétérogènes sont ponctuées par des
équipements à caractère industriel, des équipements éducatifs
(2 CEM, INSFP) ainsi que des bâtiments résidentiels.
ses parois se résument aux clôtures des unités industrielles et
quelques habitations individuelles, de gabarits variant de R+1 à
R+4.
Variante dimensionnelle :
Elle est de 12m de largeur,
2. Route des chouhada kabli :
Topologie :

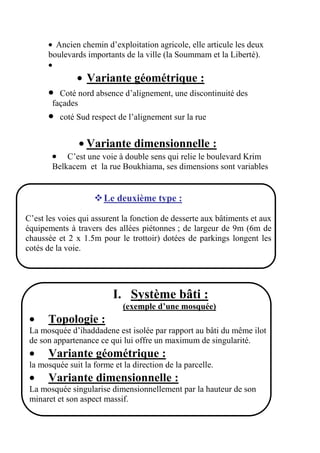

Ancien chemin d’exploitation agricole, elle articule les deux
boulevards importants de la ville (la Soummam et la Liberté).
Variante géométrique :
Coté nord absence d’alignement, une discontinuité des
façades
coté Sud respect de l’alignement sur la rue
Variante dimensionnelle :
C’est une voie à double sens qui relie le boulevard Krim
Belkacem et la rue Boukhiama, ses dimensions sont variables
Le deuxième type :
C’est les voies qui assurent la fonction de desserte aux bâtiments et aux
équipements à travers des allées piétonnes ; de largeur de 9m (6m de
chaussée et 2 x 1.5m pour le trottoir) dotées de parkings longent les
cotés de la voie.
I. Système bâti :
(exemple d’une mosquée)
Topologie :
La mosquée d’ihaddadene est isolée par rapport au bâti du même ilot
de son appartenance ce qui lui offre un maximum de singularité.
Variante géométrique :
la mosquée suit la forme et la direction de la parcelle.
Variante dimensionnelle :
La mosquée singularise dimensionnellement par la hauteur de son
minaret et son aspect massif.
