Téléchargé parHiba Architecte
Nbrlum1
Le document traite des différents aspects du confort thermique et lumineux, notamment la température, l'humidité, et l'éclairagisme. Il explore également les principes de la vision humaine, les types de lumière, ainsi que les paramètres quantitatifs et qualitatifs de l'éclairage. Enfin, des méthodes sont présentées pour calculer l'éclairement et le rendement des luminaires dans des espaces intérieurs.
Contenu connexe
Nbrlum1
- 1. LE CONFORT THERMIQUE .Température .Humidité LE CONFORT OCCULAIRE . LUMIERE . COULEUR CONFORT AUDITIVE - SON et BRUIT ECLAIRAGISME ACOUSTIQUE CLIMATISATION LE CONFORT DE L’ ETRE HUMAIN

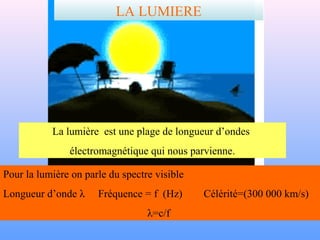

- 2. La lumière estune plage de longueur d’ondes électromagnétique qui nous parvienne. Pour la lumière on parle du spectre visible Longueur d’onde λ Fréquence = f (Hz) Célérité=(300 000 km/s) λ=c/f LA LUMIERE

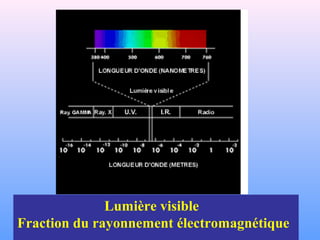

- 3. Lumière visible Fraction durayonnement électromagnétique

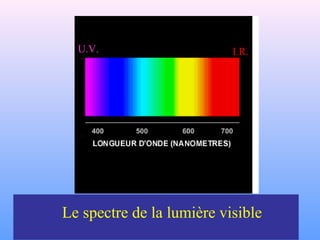

- 4. Le spectre dela lumière visible I.R.U.V.

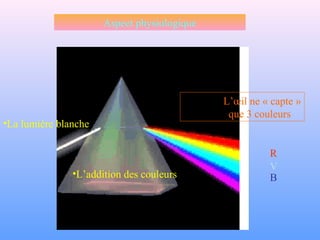

- 5. R V B L’œil ne «capte » que 3 couleurs •La lumière blanche •L’addition des couleurs Aspect physiologique

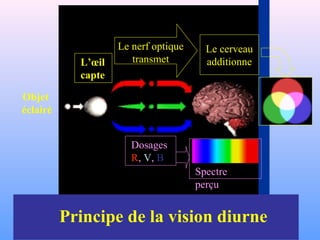

- 6. Objet éclairé Principe de lavision diurne Le nerf optique transmetL’œil capte Le cerveau additionne Dosages R, V, B Spectre perçu

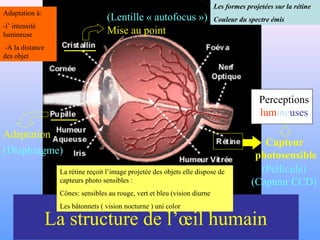

- 7. La structure del’œil humain Adaptation Perceptions lumineuses Mise au point Capteur photosensible(Diaphragme) (Lentille « autofocus ») (Pellicule) (Capteur CCD) Adaptation à: -l’ intensité lumineuse -A la distance des objet Les formes projetées sur la rétine Couleur du spectre émis La rétine reçoit l’image projetée des objets elle dispose de capteurs photo sensibles : Cônes: sensibles au rouge, vert et bleu (vision diurne Les bâtonnets ( vision nocturne ) uni color

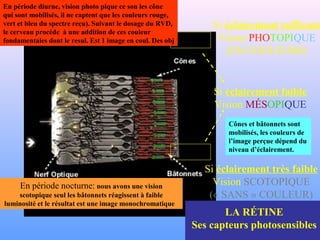

- 8. Si éclairement trèsfaible Vision SCOTOPIQUE (« SANS » COULEUR) Si éclairement suffisant Vision PHOTOPIQUE (EN COULEURS) Si éclairement faible Vision MÉSOPIQUE LA RÉTINE Ses capteurs photosensibles En période diurne, vision photo pique ce son les cône qui sont mobilisés, il ne captent que les couleurs rouge, vert et bleu du spectre reçu). Suivant le dosage du RVD, le cerveau procède à une addition de ces couleur fondamentales dont le resul. Est 1 image en coul. Des obj En période nocturne: nous avons une vision scotopique seul les bâtonnets réagissent à faible luminosité et le résultat est une image monochromatique Cônes et bâtonnets sont mobilisés, les couleurs de l’image perçue dépend du niveau d’éclairement.
- 9.
- 10.

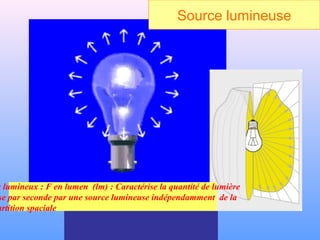

- 11. Source lumineuse x lumineux: F en lumen (lm) : Caractérise la quantité de lumière se par seconde par une source lumineuse indépendamment de la artition spaciale

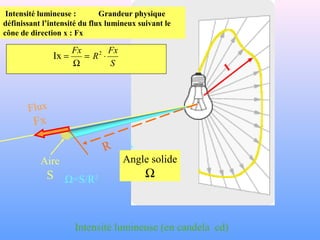

- 12. Angle solide Ω S Fx R Fx ⋅= Ω = 2 Ix I Flux Fx Aire S R Intensitélumineuse : Grandeur physique définissant l’intensité du flux lumineux suivant le cône de direction x : Fx Ω=S/R2 Intensité lumineuse (en candela cd)

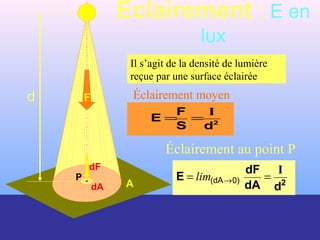

- 13. Éclairement : Een lux AdA F dF P Éclairement moyen Éclairement au point P 2 dS F E I == 2 ddA dF E I == →0)(dAlim d Il s’agit de la densité de lumière reçue par une surface éclairée

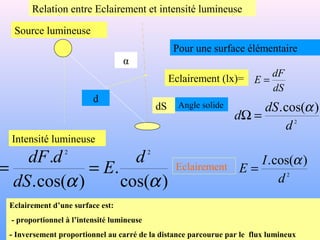

- 14. Relation entre Eclairementet intensité lumineuse α Source lumineuse d dS Pour une surface élémentaire Eclairement (lx)= dS dF E = Angle solide 2 )cos(. d dS d α =Ω Intensité lumineuse )cos( . )cos(. . 22 αα d E dS ddF == 2 )cos(. d I E α = Eclairement d’une surface est: - proportionnel à l’intensité lumineuse - Inversement proportionnel au carré de la distance parcourue par le flux lumineux Eclairement

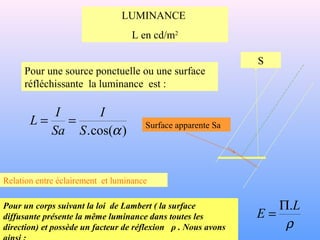

- 15. LUMINANCE L en cd/m2 Pourune source ponctuelle ou une surface réfléchissante la luminance est : )cos(. αS I Sa I L == Surface apparente Sa S Relation entre éclairement et luminance Pour un corps suivant la loi de Lambert ( la surface diffusante présente la même luminance dans toutes les direction) et possède un facteur de réflexion ρ . Nous avons ρ L E .Π =
- 16.

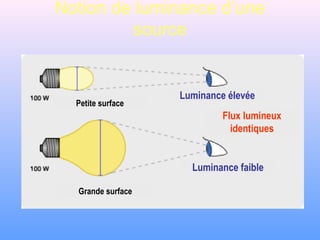

- 17. Notion de luminanced’une source Petite surface Luminance faible Flux lumineux identiques Luminance élevée Grande surface
- 18. Notion de luminanced’une surface éclairée Luminance faible Luminance élevée

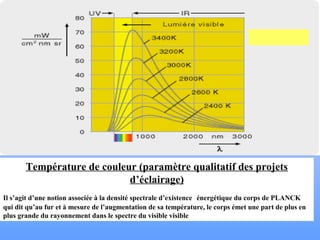

- 19. Température de couleur(paramètre qualitatif des projets d’éclairage) Il s’agit d’une notion associée à la densité spectrale d’existence énergétique du corps de PLANCK qui dit qu’au fur et à mesure de l’augmentation de sa température, le corps émet une part de plus en plus grande du rayonnement dans le spectre du visible visible

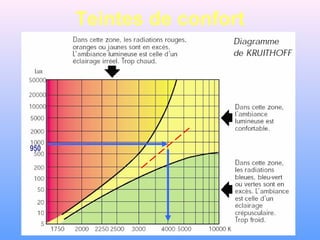

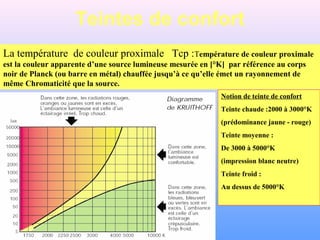

- 20. Teintes de confort Latempérature de couleur proximale Tcp :Température de couleur proximale est la couleur apparente d’une source lumineuse mesurée en [°K] par référence au corps noir de Planck (ou barre en métal) chauffée jusqu’à ce qu’elle émet un rayonnement de même Chromaticité que la source. Notion de teinte de confort Teinte chaude :2000 à 3000°K (prédominance jaune - rouge) Teinte moyenne : De 3000 à 5000°K (impression blanc neutre) Teinte froid : Au dessus de 5000°K
- 21. INDICE DE RENDUDE COULEUR D’ UNE LAMPE L’indice de rendu des couleurs (IRC ou Ra) c’est la capacité d’une lampe à restituer les couleurs présentés dans l’environnement ( parois du local, objet) affiche d’une personne etc…) L IRC est compris en 0 à 100 . ** IRC < 70 : médiocre ** IRC > 80 : bonne qualité ** 80<IRC< 90 : Salle de classe ou bureaux ** IRC>90: musées, galeries, certains magasins
- 22.

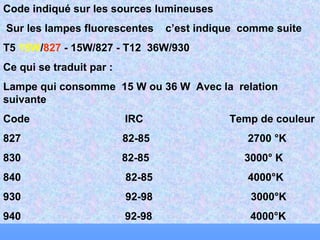

- 23. Code indiqué surles sources lumineuses Sur les lampes fluorescentes c’est indique comme suite T5 15W/827 - 15W/827 - T12 36W/930 Ce qui se traduit par : Lampe qui consomme 15 W ou 36 W Avec la relation suivante Code IRC Temp de couleur 827 82-85 2700 °K 830 82-85 3000° K 840 82-85 4000°K 930 92-98 3000°K 940 92-98 4000°K

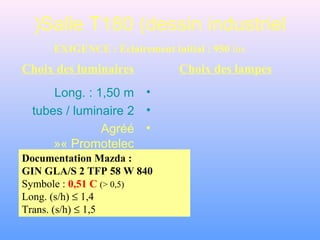

- 24. Salle T180 (dessinindustriel( •Long. : 1,50 m •2tubes / luminaire •Agréé « Promotelec« EXIGENCE : Éclairement initial : 950 lux Choix des luminaires Documentation Mazda : GIN GLA/S 2 TFP 58 W 840 Symbole : 0,51 C (> 0,5) Long. (s/h) ≤ 1,4 Trans. (s/h) ≤ 1,5 Choix des lampes
- 25.

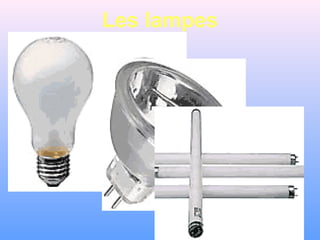

- 26.

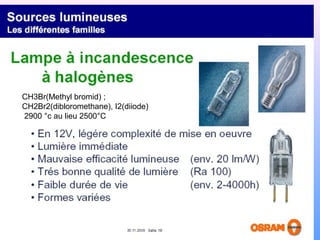

- 28. CH3Br(Methyl bromid( ; CH2Br2(dibloromethane(,I2(diiode( 2900 °c au lieu 2500°C

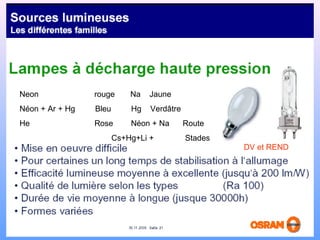

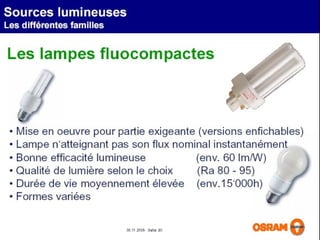

- 30. Neon rouge NaJaune Néon + Ar + Hg Bleu Hg Verdâtre He Rose Néon + Na Route Cs+Hg+Li + Stades DV et REND

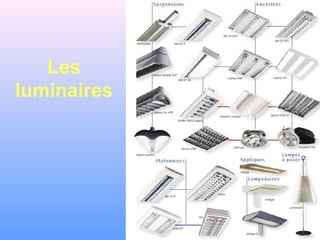

- 31.

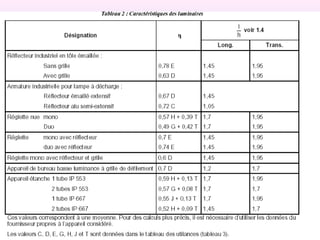

- 32. Symbole photométrique d’un luminaire ηi X+ η s T

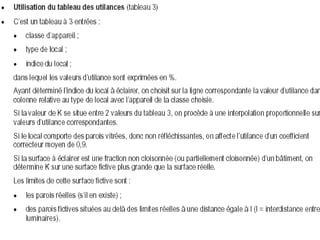

- 34. Calcul des utilancesUi et Us
- 36.

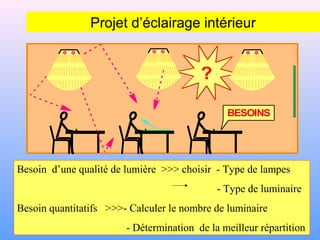

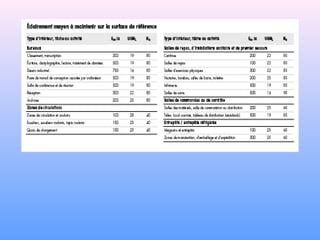

- 38. BESOINS ? Besoin d’une qualitéde lumière >>> choisir - Type de lampes - Type de luminaire Besoin quantitatifs >>>- Calculer le nombre de luminaire - Détermination de la meilleur répartition Projet d’éclairage intérieur
- 40.

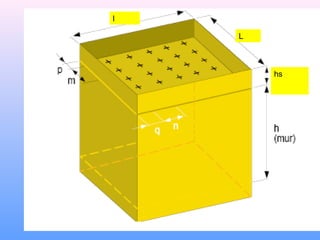

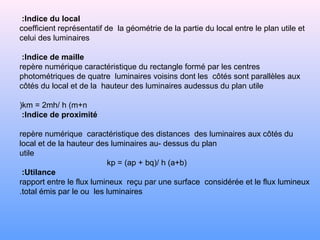

- 41. Indice du local: coefficientreprésentatif de la géométrie de la partie du local entre le plan utile et celui des luminaires Indice de maille: repère numérique caractéristique du rectangle formé par les centres photométriques de quatre luminaires voisins dont les côtés sont parallèles aux côtés du local et de la hauteur des luminaires audessus du plan utile km = 2mh/ h (m+n( Indice de proximité: repère numérique caractéristique des distances des luminaires aux côtés du local et de la hauteur des luminaires au- dessus du plan utile kp = (ap + bq(/ h (a+b( Utilance: rapport entre le flux lumineux reçu par une surface considérée et le flux lumineux total émis par le ou les luminaires.

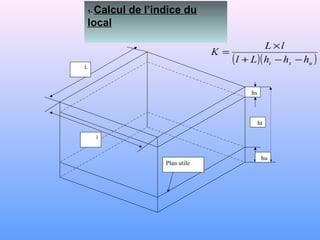

- 42. 1- Calcul del’indice du local hs hu ht Plan utile L l ( )( )ust hhhLl lL K −−+ × =

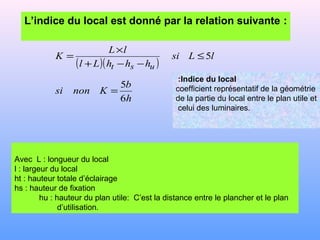

- 43. Avec L :longueur du local l : largeur du local ht : hauteur totale d’éclairage hs : hauteur de fixation hu : hauteur du plan utile: C’est la distance entre le plancher et le plan d’utilisation. L’indice du local est donné par la relation suivante : ( )( ) h b Knonsi lLsi hhhLl lL K ust 6 5 5 = ≤ −−+ × = Indice du local: coefficient représentatif de la géométrie de la partie du local entre le plan utile et celui des luminaires.

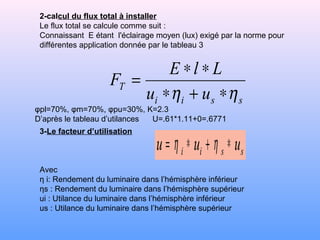

- 44. 2-calcul du fluxtotal à installer Le flux total se calcule comme suit : Connaissant E étant l'éclairage moyen (lux( exigé par la norme pour différentes application donnée par le tableau 3 3-Le facteur d’utilisation Avec η i: Rendement du luminaire dans l’hémisphère inférieur ηs : Rendement du luminaire dans l’hémisphère supérieur ui : Utilance du luminaire dans l’hémisphère inférieur us : Utilance du luminaire dans l’hémisphère supérieur ssii T uu LlE F ηη ∗+∗ ∗∗ = ssii uuu ∗+∗= ηη φpl=70%, φm=70%, φpu=30%, K=2.3 D’après le tableau d’utilances U=.61*1.11+0=.6771

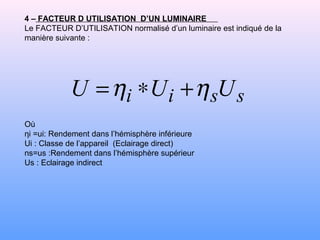

- 45. 4 – FACTEURD UTILISATION D’UN LUMINAIRE Le FACTEUR D’UTILISATION normalisé d’un luminaire est indiqué de la manière suivante : Où ηi =ui: Rendement dans l’hémisphère inférieure Ui : Classe de l’appareil (Eclairage direct( ns=us :Rendement dans l’hémisphère supérieur Us : Eclairage indirect ssii UUU ηη +∗=

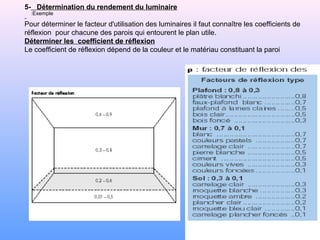

- 46. Exemple: 5- Détermination durendement du luminaire Pour déterminer le facteur d'utilisation des luminaires il faut connaître les coefficients de réflexion pour chacune des parois qui entourent le plan utile. Déterminer les coefficient de réflexion Le coefficient de réflexion dépend de la couleur et le matériau constituant la paroi

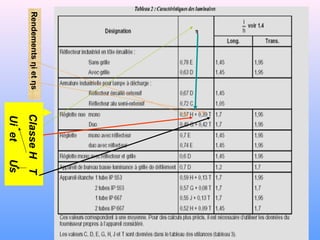

- 48.
- 49. K=2.3 Ui=70/100=0.7 Clqsse H Coefficient deréflexion des pqrois Us=72/100=0.72 U=0.57Ui(H)+0.39Us(T)
- 50.

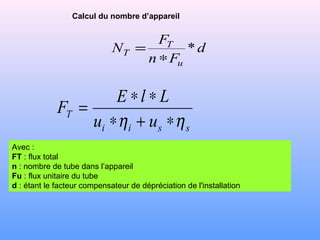

- 51. Calcul du nombred’appareil d Fn F N u T T * ∗ = Avec : FT : flux total n : nombre de tube dans l’appareil Fu : flux unitaire du tube d : étant le facteur compensateur de dépréciation de l'installation ssii T uu LlE F ηη ∗+∗ ∗∗ =

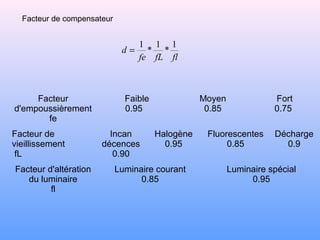

- 52. flfLfe d 1 * 1 * 1 = Facteur de compensateur Facteur d'empoussièrement fe Faible 0.95 Moyen 0.85 Fort 0.75 Facteurde vieillissement fL Incan décences 0.90 Halogène 0.95 Fluorescentes 0.85 Décharge 0.9 Facteur d'altération du luminaire fl Luminaire courant 0.85 Luminaire spécial 0.95

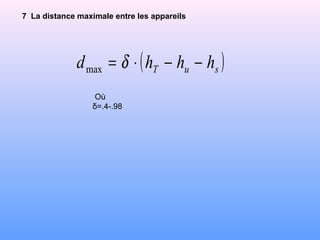

- 53. 7 La distancemaximale entre les appareils ( )suT hhhd −−⋅= δmax Où δ=.4-.98

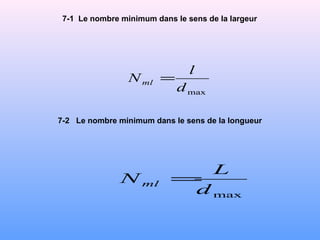

- 54. 7-1 Le nombreminimum dans le sens de la largeur maxd l Nml = 7-2 Le nombre minimum dans le sens de la longueur maxd L N ml =

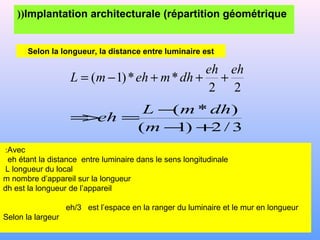

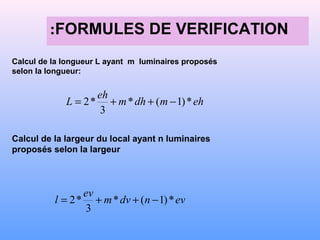

- 55. Implantation architecturale (répartitiongéométrique(( 22 **)1( eheh dhmehmL +++−= 3/2)1( )*( +− − ==> m dhmL eh Avec: eh étant la distance entre luminaire dans le sens longitudinale L longueur du local m nombre d’appareil sur la longueur dh est la longueur de l’appareil eh/3 est l’espace en la ranger du luminaire et le mur en longueur Selon la largeur Selon la longueur, la distance entre luminaire est

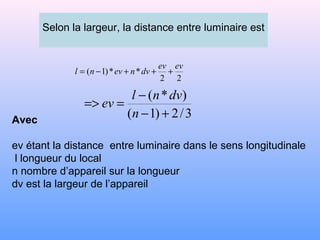

- 56. Selon la largeur,la distance entre luminaire est 22 **)1( evev dvnevnl +++−= 3/2)1( )*( +− − ==> n dvnl ev Avec ev étant la distance entre luminaire dans le sens longitudinale l longueur du local n nombre d’appareil sur la longueur dv est la largeur de l’appareil
