Présentation cours-incendie
- 1. SÉCURITÉ INCENDIE 4 Objectifsprincipaux : •Réduire le temps d’évacuation des personnes •Augmenter la sûreté des conditions d’évacuation •Limiter la quantité et l’opacité des fumées, des gaz chauds •Assurer la stabilité de l’ouvrage lors de l’évacuation 260 000 sinistres 800 décès en 2014

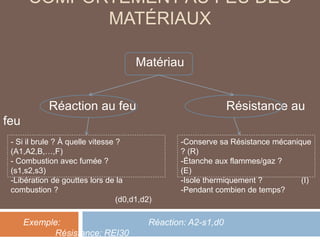

- 2. COMPORTEMENT AU FEUDES MATÉRIAUX Matériau Réaction au feu Résistance au feu - Si il brule ? À quelle vitesse ? (A1,A2,B,…,F) - Combustion avec fumée ? (s1,s2,s3) -Libération de gouttes lors de la combustion ? (d0,d1,d2) -Conserve sa Résistance mécanique ? (R) -Étanche aux flammes/gaz ? (E) -Isole thermiquement ? (I) -Pendant combien de temps? Exemple: Réaction: A2-s1,d0 Résistance: REI30
- 3.
- 4. Réaction au feud’un matériau •Exemple faux- plafond: A2-s1,d0 -A2 : « incombustible » -s1 : faible et lent dégagement de fumées -d0 : ni goute, ni débris enflammé Poly p.2
- 5. Résistance au feud’un matériau •Exemple faux-plafond: REI 30 (= CF1/2h) -Conserve sa Résistance mécanique -Étanche aux flammes/gaz -Isole thermiquement Pendant 30min Nouvelles désignations: Anciennes désignations: R => SF (stable au feu) RE => PF (pare-flammes) REI => CF (coupe-feu) (temps en min) (temps en heures) Poly p.3
- 6. Établissement recevant du public ERP Immeublede grande hauteur IGH Bâtiments d’habitation BH Sécurité Incendie I C A B F1 F2 F3 F4 Pas les mêmes besoins/spécificités: -le nombre de personnes -la taille de l’ouvrage -les moyens d’évacuation -Les matériaux utilisés … Classifications des bâtiments Poly p.3
- 7. Habitations individuelles :1èreet 2ème familles 1 seul logement
- 8. Établissement recevant du public ERP Immeublede grande hauteur IGH Bâtiments d’habitation BH Sécurité Incendie I C A B F1 F2 F3 F4 Pas les mêmes besoins/spécificités: -le nombre de personnes -la taille de l’ouvrage -les moyens d’évacuation -Les matériaux utilisés … Classifications des bâtiments

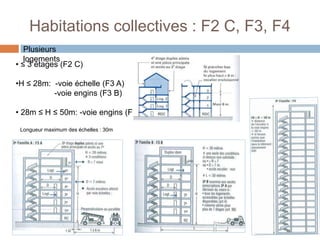

- 9. Habitations collectives :F2 C, F3, F4 Plusieurs logements • ≤ 3 étages (F2 C) •H ≤ 28m: -voie échelle (F3 A) -voie engins (F3 B) • 28m ≤ H ≤ 50m: -voie engins (F4) Longueur maximum des échelles : 30m
- 10. Voie engins etvoie échelles Voie engins: >3m de large >160 kN au poinçonnement <15% de pente Voie échelles: >4m de large, > 10m de longueur, >160 kN au poinçonnement <10% de pente Hauteurs d’échelles : 18m ,24m ,30m Poly p.5
- 11. PROPAGATION D’UN INCENDIEÀ L’INTÉRIEUR D’UN BÂTIMENT À travers : -le plancher -le plafond -la façade -le mur séparatif entre logements - escaliers/ascenseu rs -conduites Entre les bâtiments: -le mur séparatif entre bâtiments -la toiture -façade
- 12. Propagation en casd’un feu extérieur Durée de combustion tc (min) Indices de propagation : i tc > 30 1 10 < tc < 30 2 tc < 10 3 Toiture • T = temps de percement donnant les classes de pénétration T5, T15, T30 (en min) • Vitesse de propagation du feu sur la surface d’une toiture donnant les indices de propagation i selon une durée tc .
- 13.
- 14. Résidence Les Noyers TD Immeubled’habitation (58 logements) 4 étages + 1 sous-sol 2 cages : A (22 logements) B(36 logements) 43m x 30m
- 15. Famille du bâtiment? TD Q1 Extrait du CCTP Cahier de clauses techniques particulières
- 16. Habitation F3 A TDQ2 voir poly p.4 •Habitations collectives : -H ≤ 28m - R + 7 maxi -D ≤ 10m -Accès escaliers rdc atteint par voie échelle -Duplex possible au 8ème
- 17. Habitation F3 B •Habitationscollectives : -H ≤ 28m -Duplex idem Une condition non satisfaite: - R + 7 maxi -D ≤ 10m -Accès escalier atteint par voie échelles -Si > R + 7 alors colonne sèche par escalier -Si 10m < D il faut que D<15m + désenfumage -Si escalier non atteint par voie échelle alors situés à moins de 50m de la voie engins. TD Q2 voir poly p.4
- 18. TD Q3 Les exigences Plans:Coupe longitudinale RDC Etages Echelle : 1cm 2,46m 1cm 1,74m 1cm 1,70m Exigences Valeur réelle Satisfaite ? Bâtiment d’habitation x Habitation Collective x Plancher bas du dernier logement ≤ 28m Comporte moins de 7 étages Moins de 10m entre les escaliers et la porte palière la plus éloignée Accès escaliers atteint par voie échelle
- 19. Coupe longitudinale Est-Ouest H= 10,8m Étages : R+4 H TD Q3
- 20.
- 21. Plan RDC :Accès aux escaliers Accès aux escaliers par la vois d’échelle TD Q3
- 22. Récapitulatif •Plus de 7mentre les escaliers et la porte palière la plus éloignée il faut donc vérifier 2 autres conditions : TD Q3 Exigences Valeur réelle Satisfaite ? Bâtiment d’habitation x oui Habitation Collective x oui Plancher bas du dernier logement ≤ 28m 11.8m oui Comporte moins de 7 étages 4 étages oui Moins de 10m entre les escaliers et la porte palière la plus éloignée 14.5m non Accès escaliers atteint par voie échelle 16.5m oui -Moins de 15m entre l’accès à la cage d’escaliers et les portes palières -Désenfumage des dégagements horizontaux
- 23. Désenfumage Naturel Surfaceminimal de 20dm² Bouches alternativement réparties Volets commandés par détecteurs Répartition suivante (figure ici desous) Somme des Surfaces VH ≥ (Somme des Surfaces VB)/2 Mécanique Ventilateurs Doit fonctionner par tirage naturel TD Q3 voir poly p.7
- 24. Désenfumage •Bouches de ventilation: (Désenfumage naturel) •Répartition • Section minimal de 20dm² •Surfaces VH ≥ Surfaces VB/2 1 2 3 4 Distances entre les bouches Valeur réelle Valeur exigée maximale 1 2 3 4 TD Q3 voir poly p.7
- 25. Récapitulatif De plus ily a moins de 15m entre la porte palière la plus éloignée et l’accès aux escaliers, et le couloir est désenfumé => ainsi le bâtiment appartient bien à la famille F3 B TD Q3 Exigences Valeur réelle Satisfaite ? Bâtiment d’habitation x oui Habitation Collective x oui Plancher bas du dernier logement ≤ 28m 11.8m oui Comporte moins de 7 étages 4 étages oui Moins de 10m entre les escaliers et la porte palière la plus éloignée 14.5m non Accès escaliers atteint par voie échelle 16.5m oui
- 26. Les escaliers TD Q4voir poly p6 Dimensions minimums :
- 27. Les parois intérieures TDQ5 •Parois de : -Cage d’escaliers non situées en façade -Recoupement vertical (tous les 45m) -Enveloppe des logements (façades exclues)
- 28. Parois Résistance aufeu exigée Murs de la cage d’escaliers non situés en façade Paroi de recoupement vertical (tous les 45m) Enveloppe du logement, à l’exclusion des façades Porteurs verticaux (Murs refends – Poteaux) TD Q5 Les parois intérieures …..Compléter le tableau grâce au cours
- 29.
- 30. Parois Résistance aufeu exigée Murs de la cage non situés en façade REI 60 Paroi de recoupement vertical (tous les 45m) REI 90 Enveloppe du logement, à l’exclusion des façades REI 30 Porteurs verticaux (Murs refends – Poteaux) R 60 TD Q5 Les parois intérieures
- 31.
- 32. Les dégagements (F3B et F4) À l’abri des fumées TD Q6 voir poly p.7 À l’air libre Circulation horizontale Revêtements F3B et F4 Distance pour atteindre les escaliers À l’air libre Plafonds, parois verticales C-s3,d0 ou en bois <25m Sols Pas d’exigence À l’abri des fumées Plafonds B-s3,d0 <15mParois verticales C-s3,d0 Sols Cfl -s2
- 33. Le sous-sol TD Q7poly p.6 •3 Sas (portes s’ouvrent sur l’intérieur) •Escaliers d’étages et sous-sol séparés •Pas plus de 25m des places aux portes (<80m entre 2 portes)
- 34. Evaluation Questions decours: 1.2 Comportement au feu des matériaux 2.1 Classement des BH Lire 2.5 Façades et toitures
- 35. Établissement recevant du public ERP Immeublede grande hauteur IGH Bâtiments d’habitation BH Sécurité Incendie I C A B F1 F2 F3 F4 Pas les mêmes besoins/spécificités: -le nombre de personnes -la taille de l’ouvrage -les moyens d’évacuation -Les matériaux utilisés … Classifications des bâtiments Poly p.3
- 36.
- 37. Classement des ERP Classement desERP Par type (dépend de la nature de l'exploitation) Etablissements dans un bâtiment : J - L - M - N - O - P - R - S - T - U - V - W - X - Y Etablissements spéciaux : PA - CTS - SG - PS - OA - GA - EF - REF Par catégorie (dépend de l'effectif du public) Premier groupe : - 1re : >1500 personnes - 2e : de 701 à 1500 personnes - 3e : de 301 à 700 personnes - 4e : moins de 300 personnes jusqu'au seuil 2nd groupe Second groupe : - 5e : chiffre fixé par le règlement et dépend du type de l'ERP
- 38. Support d ’étude Le MAREEL ART CENTER © Mark Sinclair
- 39.
- 40. Calculer l’effectif prévu(cf p12-13) Types d’établissement Calcul de l’effectif L Salles d'audition, de conférences, de réunions, de quartier, réservées aux associations, de projection ou de spectacles - 1 pers./siège ou place de bancs numérotées - 1 pers./0,50 m. linéaire de banc - 3 pers./m²debout - 5 pers./m. linéaire dans les promenoirs ou files d'attente Cabarets - 4 pers./3m² de la surface de la salle, déduction faite des estrades des musiciens et aménagements fixes Salles polyvalentes -1 pers./m² de la surface totale de la salle Salles de réunions sans spectacles -1 pers./m² de la surface totale de la salle Salles multimédia Déclaration du maître d'ouvrage avec au minimum 1 pers./2m² de la surface totale N Restaurants, cafés, bars, brasseries, etc. - Zones à restauration assise : 1 pers./m² - Zones à restauration debout : 2 pers./m² - Files d'attente : 3 pers./m²
- 41. Les dégagements (cfp13 – 14) 1
- 42. Les dégagements (cfp13 – 14) 2 3
- 43. Les sorties (cfp15)
- 44. Dispositions constructives (cf p 15 – 18) Isolations par rapport à un tiers Accès pompiers Structure principale Couverture Façades Cloisonnement intérieur Moyens de secours
- 45. Isolations par rapportà un tiers (p15)
- 46.
- 47.
- 48.
- 49.
- 50. A retenir Types • Permetde calculer l’effectif Catégories • Permet d’associer les bonnes normes Dispositions constructives • Doivent être en accord avec les normes
- 51. Les ouvertures deportes poly p.8 •Porte coupe-feu avec ferme porte
- 52. Bibliographie « Réglementationet mise en sécurité incendie des bâtiments d'habitation » de Stéphane Hameury, Casso et Associés
