- 1. ECOLE POLYTECNIQUE D’ARCHITECTUREET D’URBANISME EPAU Règlement établissement recevant du public ERP Les immeubles de grande hauteur IGH FAIT PAR: ADOUANE Wahiba et ALLAOUA Kahina Groupe :04 Année: 2006/2007 Encadré par : Mer BEGHLI et Mer MEZOUED

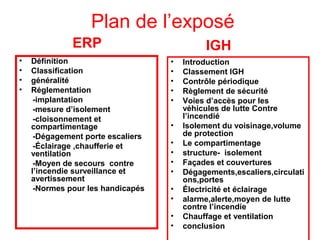

- 2. Plan de l’exposé ERP • • • • Définition Classification généralité Réglementation -implantation -mesured’isolement -cloisonnement et compartimentage -Dégagement porte escaliers -Éclairage ,chaufferie et ventilation -Moyen de secours contre l’incendie surveillance et avertissement -Normes pour les handicapés IGH • • • • • • • • • • • • • • Introduction Classement IGH Contrôle périodique Règlement de sécurité Voies d’accès pour les véhicules de lutte Contre l’incendié Isolement du voisinage,volume de protection Le compartimentage structure- isolement Façades et couvertures Dégagements,escaliers,circulati ons,portes Électricité et éclairage alarme,alerte,moyen de lutte contre l’incendie Chauffage et ventilation conclusion
- 3.

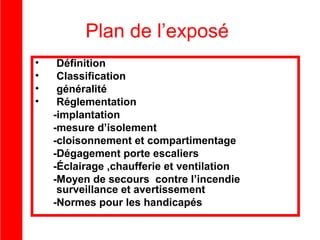

- 4. Plan de l’exposé • • • • Définition Classification généralité Réglementation -implantation -mesured’isolement -cloisonnement et compartimentage -Dégagement porte escaliers -Éclairage ,chaufferie et ventilation -Moyen de secours contre l’incendie surveillance et avertissement -Normes pour les handicapés

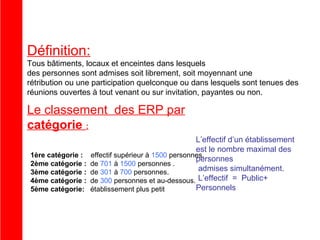

- 5. Définition: Tous bâtiments, locauxet enceintes dans lesquels des personnes sont admises soit librement, soit moyennant une rétribution ou une participation quelconque ou dans lesquels sont tenues des réunions ouvertes à tout venant ou sur invitation, payantes ou non. Le classement des ERP par catégorie : 1ère catégorie : 2ème catégorie : 3ème catégorie : 4ème catégorie : 5ème catégorie: L’effectif d’un établissement est le nombre maximal des effectif supérieur à 1500 personnes. personnes de 701 à 1500 personnes . admises simultanément. de 301 à 700 personnes. de 300 personnes et au-dessous. L’effectif = Public+ Personnels établissement plus petit

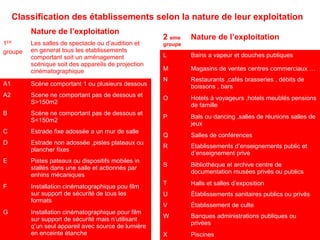

- 6. Classification des établissementsselon la nature de leur exploitation Nature de l’exploitation 1ER groupe Les salles de spectacle ou d’audition et en general tous les etablissements comportant soit un aménagement scénique soit des appareils de projection cinématographique 2 eme Nature de l’exploitation groupe L Bains a vapeur et douches publiques M Magasins de ventes centres commerciaux … N Restaurants ,cafés brasseries , débits de boissons , bars A1 Scéne comportant 1 ou plusieurs dessous A2 Scene ne comportant pas de dessous et S>150m2 O Hotels à voyageurs ,hotels meublés pensions de famille B Scéne ne comportant pas de dessous et S<150m2 P Bals ou dancing ,salles de réunions salles de jeux C Estrade fixe adossée a un mur de salle Q Salles de conférences D Estrade non adossée ,pistes plateaux ou plancher fixes R Etablissements d’enseignements public et d’enseignement privé E Pistes pateaux ou dispositifs mobiles in stallés dans une salle et actionnés par enhins mécaniques S Bibliothéque et archive centre de documentation musées privés ou publics F Installation cinématographique pou film sur support de sécurité de tous les formats T Halls et salles d’exposition U Établissements sanitaires publics ou privés V Établissement de culte W Banques administrations publiques ou privées X Piscines G Installation cinématographique pour film sur support de sécurité mais n’utilisant q’un seul appareil avec source de lumiére en enceinte étanche
- 7. Généralités Le présent règlementa pour but d’assurer la sécurité contre les risques d’incendie Et de panique dans les établissements recevant du public Ce règlement est composé de 2 partie: 1. dispositions générales communes a tous les ERP 2. dispositions particulières applicables a chaque types d’établissement article20 Le respect des règles de sécurité auxquelles sont assujettis ses établissement est assuré lors De l’examen des demandes de permis de construire formulés dans tous les cas ou les travaux à exécuter intéressent ces établissements article21 Avant toute ouverture d’un établissement recevant du public il est procédé à une visite De réception effectuée par des membres délégués par la commission de prévention et protection civile de la wilaya

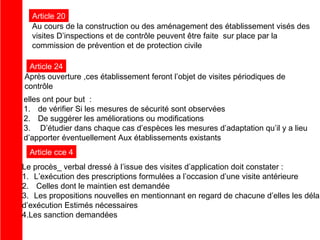

- 8. Article 20 Au coursde la construction ou des aménagement des établissement visés des visites D’inspections et de contrôle peuvent être faite sur place par la commission de prévention et de protection civile Article 24 Après ouverture ,ces établissement feront l’objet de visites périodiques de contrôle elles ont pour but : 1. de vérifier Si les mesures de sécurité sont observées 2. De suggérer les améliorations ou modifications 3. D’étudier dans chaque cas d’espèces les mesures d’adaptation qu’il y a lieu d’apporter éventuellement Aux établissements existants Article cce 4 Le procès_ verbal dressé à l’issue des visites d’application doit constater : 1. L’exécution des prescriptions formulées a l’occasion d’une visite antérieure 2. Celles dont le maintien est demandée 3. Les propositions nouvelles en mentionnant en regard de chacune d’elles les délai d’exécution Estimés nécessaires 4.Les sanction demandées
- 9. la réglementation • Les établissementsrecevant du public représentent une catégorie de bâtiments bien particuliers. Le législateur a décidé d'adopter à leur propos des mesures de sécurité spécifiques touchant à la construction, l'implantation, l'isolement par rapport aux tiers, aux aménagements intérieurs, aux sorties de secours, aux installations techniques, à l'éclairage, au chauffage, à la ventilation, aux moyens de secours, à la surveillance,

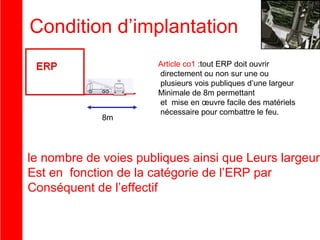

- 10. Condition d’implantation 8m Article co1:tout ERP doit ouvrir directement ou non sur une ou plusieurs vois publiques d’une largeur Minimale de 8m permettant et mise en œuvre facile des matériels nécessaire pour combattre le feu. le nombre de voies publiques ainsi que Leurs largeur Est en fonction de la catégorie de l’ERP par Conséquent de l’effectif
- 11. 1ere catégorie effectif Nbre de façades Nbrede façades donnant surune voies publique Largeur de la voie publique Les autre façades >3500p 4 2 L>=15m 2 autres donnant sur des vois privées, ,impasses L>10m,espaces libres L>=12m S>=300m2 2500p<effecti f<3500p 3 1 L>=15m les deux autres sur les voies définie pardessous) 1500<effectif <2500 2 1 >=12m l’autre sur une cour d’isolement 4 2 ERP 1 3 15m

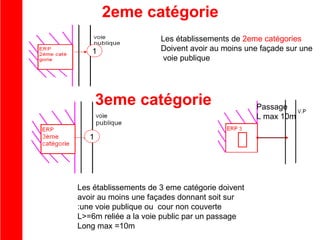

- 12. 2eme catégorie 1 Les établissementsde 2eme catégories Doivent avoir au moins une façade sur une voie publique 3eme catégorie 1 Les établissements de 3 eme catégorie doivent avoir au moins une façades donnant soit sur :une voie publique ou cour non couverte L>=6m reliée a la voie public par un passage Long max =10m Passage L max 10m

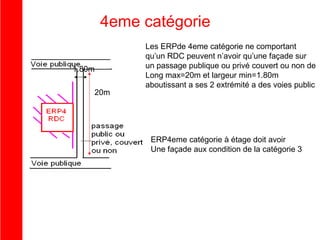

- 13. 4eme catégorie 1.80m 20m Les ERPde4eme catégorie ne comportant qu’un RDC peuvent n’avoir qu’une façade sur un passage publique ou privé couvert ou non de Long max=20m et largeur min=1.80m aboutissant a ses 2 extrémité a des voies public ERP4eme catégorie à étage doit avoir Une façade aux condition de la catégorie 3

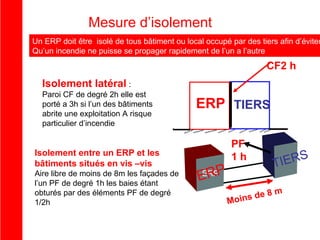

- 14. Mesure d’isolement Un ERPdoit être isolé de tous bâtiment ou local occupé par des tiers afin d’éviter Qu’un incendie ne puisse se propager rapidement de l’un a l’autre CF2 h Isolement latéral : Paroi CF de degré 2h elle est porté a 3h si l’un des bâtiments abrite une exploitation A risque particulier d’incendie Isolement entre un ERP et les bâtiments situés en vis –vis Aire libre de moins de 8m les façades de l’un PF de degré 1h les baies étant obturés par des éléments PF de degré Isolement 1/2h Le moniteur p386 ERP TIERS PF 1h ERP ERP 8 ins de Mo IERS T m

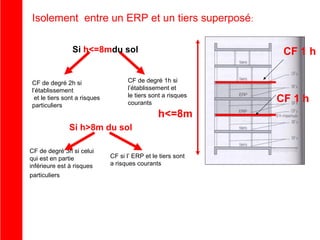

- 15. Isolement entre unERP et un tiers superposé: Si h<=8mdu sol CF de degré 2h si l’établissement et le tiers sont a risques particuliers CF 1 h CF de degré 1h si l’établissement et le tiers sont a risques courants h<=8m Si h>8m du sol CF de degré 3h si celui qui est en partie inférieure est à risques particuliers CF si l’ ERP et le tiers sont a risques courants CF 1 h
- 16. construction Article co 14 Gabarit catégorie Résistanceau feu des éléments porteurs constituant le gros œuvre ERP à RDC toutes SF 1/2H à2 niveaux 2,3,4ème SF 1/2H Plancher CF 1/2H à2 niveaux 1ère SF 1H À 2niveaux et h<28m 2,3,4ème SF 1H, Faux plancher SF 1/2H À Plus de 2 niveaux et h <28m 1ère SF 1H ½ Plancher CF 1H ½ Faux plancher SF 1/2H
- 18. Cloisonnement et compartimentage cloisonnement Laconception de la distribution intérieure des bâtiments est obtenue soit par : Cloisonnement traditionnel ,compartimentage Le cloisonnement traditionnel Il doit être réalisé dans les condition suivantes Degré de stabilité au feu exigé pour la structure du bâtiment ou de l’ERP Parois entre locaux et dégagemen ts accessibles au public Parois entre locaux accessibles au public et locaux non accessibles au public classés à risques courants Non réservés au sommeil (1) Réservé s Au sommeil Aucune exigence PF de degré ¼ h PF ¼ h PF 1/4h ½ heure CF ½ h PF ½ h CF 1/2h 1 heure CF 1 h PF ½ h CF 1h 1 heure ½ CF 1 h PF ½ h CF 1h

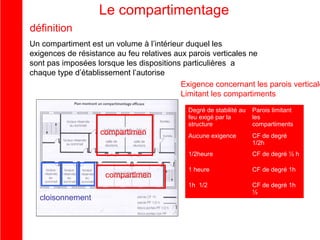

- 19. Le compartimentage définition Un compartimentest un volume à l’intérieur duquel les exigences de résistance au feu relatives aux parois verticales ne sont pas imposées lorsque les dispositions particulières a chaque type d’établissement l’autorise Exigence concernant les parois verticale Limitant les compartiments cloisonnement Aucune exigence CF de degré 1/2h CF de degré ½ h 1 heure CF de degré 1h 1h 1/2 compartiment Parois limitant les compartiments 1/2heure compartiment Degré de stabilité au feu exigé par la structure CF de degré 1h ½

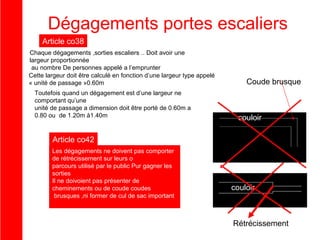

- 20. Dégagements portes escaliers Articleco38 Chaque dégagements ,sorties escaliers .. Doit avoir une largeur proportionnée au nombre De personnes appelé a l’emprunter Cette largeur doit être calculé en fonction d’une largeur type appelé « unité de passage »0.60m Toutefois quand un dégagement est d’une largeur ne comportant qu’une unité de passage a dimension doit être porté de 0.60m a 0.80 ou de 1.20m à1.40m Coude brusque couloir Article co42 Les dégagements ne doivent pas comporter de rétrécissement sur leurs o parcours utilisé par le public Pur gagner les sorties Il ne doivoient pas présenter de cheminements ou de coude coudes brusques ,ni former de cul de sac important couloir Rétrécissement

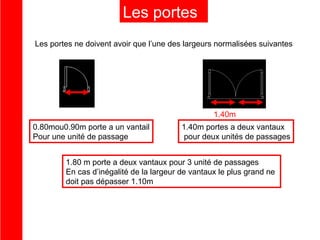

- 21. Les portes Les portesne doivent avoir que l’une des largeurs normalisées suivantes 1.40m 0.80mou0.90m porte a un vantail Pour une unité de passage 1.40m portes a deux vantaux pour deux unités de passages 1.80 m porte a deux vantaux pour 3 unité de passages En cas d’inégalité de la largeur de vantaux le plus grand ne doit pas dépasser 1.10m

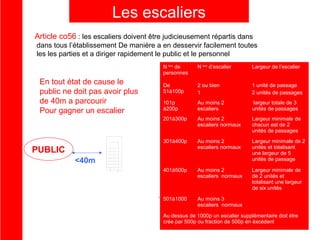

- 22. Les escaliers Article co56: les escaliers doivent être judicieusement répartis dans dans tous l’établissement De manière a en desservir facilement toutes les les parties et a diriger rapidement le public et le personnel N bre de personnes Largeur de l’escalier De 51à100p 2 ou bien 1 1 unité de passage 2 unités de passages 101p à200p Au moins 2 escaliers largeur totale de 3 unités de passages 201à300p Au moins 2 escaliers normaux Largeur minimale de chacun est de 2 unités de passages 301à400p En tout état de cause le public ne doit pas avoir plus de 40m a parcourir Pour gagner un escalier N bre d’escalier Au moins 2 escaliers normaux Largeur minimale de 2 unités et totalisant une largeur de 5 unités de passage 401à500p Au moins 2 escaliers normaux Largeur minimale de de 2 unités et totalisant une largeur de six unités 501à1000 Au moins 3 escaliers normaux PUBLIC <40m Au dessus de 1000p un escalier supplémentaire doit étre crée par 500p ou fraction de 500p en éxcédent

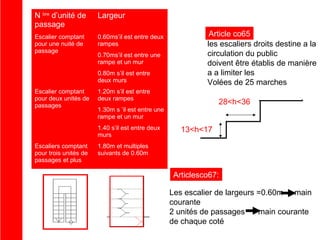

- 23. N bre d’unitéde passage Largeur Escalier comptant pour une nuité de passage 0.60ms’il est entre deux rampes 0.70ms’il est entre une rampe et un mur 0.80m s’il est entre deux murs Escalier comptant pour deux unités de passages 1.20m s’il est entre deux rampes 28<h<36 1.30m s ’il est entre une rampe et un mur 1.40 s’il est entre deux murs Escaliers comptant pour trois unités de passages et plus Article co65 les escaliers droits destine a la circulation du public doivent être établis de manière a a limiter les Volées de 25 marches 13<h<17 1.80m et multiples suivants de 0.60m Articlesco67: Les escalier de largeurs =0.60m main courante 2 unités de passages main courante de chaque coté

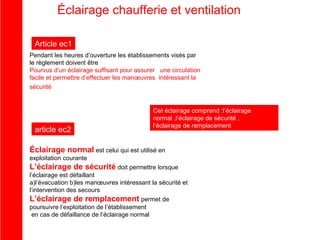

- 24. Éclairage chaufferie etventilation Article ec1 Pendant les heures d’ouverture les établissements visés par le règlement doivent être Pourvus d’un éclairage suffisant pour assurer une circulation facile et permettre d’effectuer les manœuvres intéressant la sécurité article ec2 Cet éclairage comprend :l’éclairage normal ,l’éclairage de sécurité , l’éclairage de remplacement Éclairage normal est celui qui est utilisé en exploitation courante L’éclairage de sécurité doit permettre lorsque l’éclairage est défaillant a)l’évacuation b)les manœuvres intéressant la sécurité et l’intervention des secours L’éclairage de remplacement permet de poursuivre l’exploitation de l’établissement en cas de défaillance de l’éclairage normal

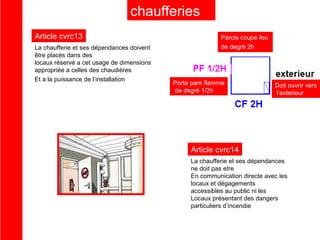

- 25. chaufferies Article cvrc13 La chaufferieet ses dépendances doivent être placés dans des locaux réservé a cet usage de dimensions appropriée a celles des chaudières Et a la puissance de l’installation Parois coupe feu de degré 2h Porte pare flamme de degré 1/2h Doit ouvrir vers l’exterieur Article cvrc14 La chaufferie et ses dépendances ne doit pas etre En communication directe avec les locaux et dégagements accessibles au public ni les Locaux présentant des dangers particuliers d’incendie

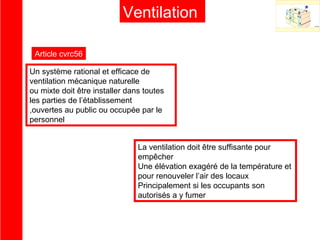

- 26. Ventilation Article cvrc56 Un systèmerational et efficace de ventilation mécanique naturelle ou mixte doit être installer dans toutes les parties de l’établissement ,ouvertes au public ou occupée par le personnel La ventilation doit être suffisante pour empêcher Une élévation exagéré de la température et pour renouveler l’air des locaux Principalement si les occupants son autorisés a y fumer

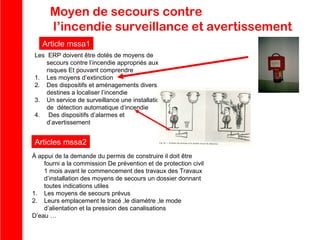

- 27. Moyen de secourscontre l’incendie surveillance et avertissement Article mssa1 Les ERP doivent être dotés de moyens de secours contre l’incendie appropriés aux risques Et pouvant comprendre 1. Les moyens d’extinction 2. Des dispositifs et aménagements divers destines a localiser l’incendie 3. Un service de surveillance une installation de détection automatique d’incendie 4. Des dispositifs d’alarmes et d’avertissement Articles mssa2 À appui de la demande du permis de construire il doit être fourni a la commission De prévention et de protection civil 1 mois avant le commencement des travaux des Travaux d’installation des moyens de secours un dossier donnant toutes indications utiles 1. Les moyens de secours prévus 2. Leurs emplacement le tracé ,le diamètre ,le mode d’alientation et la pression des canalisations D’eau …
- 28. Normes pour leshandicapés Place de stationnement Un emplacement doit être adapté par tranche de 50 places pour les parcs jusqu'à 500 places. Audelà de 500 places le nombre de places est fixé par arrêté municipal avec au minimum 10 emplacements adaptés. La bande d'accès latérale doit avoir une largeur de 0,80 m sans que la largeur totale de l'emplacement soit inférieure à 3,30 m. Les emplacements adaptés et réservés sont signalés.

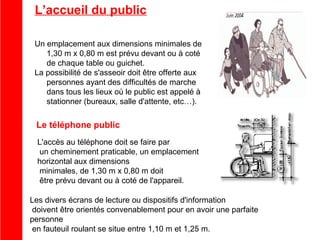

- 29. L’accueil du public Unemplacement aux dimensions minimales de 1,30 m x 0,80 m est prévu devant ou à coté de chaque table ou guichet. La possibilité de s'asseoir doit être offerte aux personnes ayant des difficultés de marche dans tous les lieux où le public est appelé à stationner (bureaux, salle d'attente, etc…). Le téléphone public L'accès au téléphone doit se faire par un cheminement praticable, un emplacement horizontal aux dimensions minimales, de 1,30 m x 0,80 m doit être prévu devant ou à coté de l'appareil. Les divers écrans de lecture ou dispositifs d'information doivent être orientés convenablement pour en avoir une parfaite personne en fauteuil roulant se situe entre 1,10 m et 1,25 m.

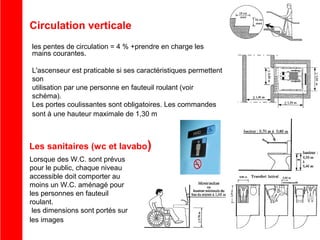

- 30. Circulation verticale les pentesde circulation = 4 % +prendre en charge les mains courantes. L'ascenseur est praticable si ses caractéristiques permettent son utilisation par une personne en fauteuil roulant (voir schéma). Les portes coulissantes sont obligatoires. Les commandes sont à une hauteur maximale de 1,30 m Les sanitaires (wc et lavabo) Lorsque des W.C. sont prévus pour le public, chaque niveau accessible doit comporter au moins un W.C. aménagé pour les personnes en fauteuil roulant. les dimensions sont portés sur les images
- 31.
- 32. Immeuble de grandehauteur IGH

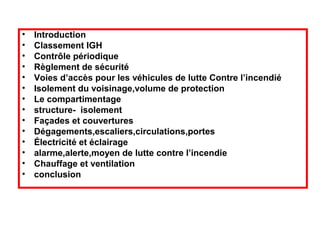

- 33. • • • • • • • • • • • • • • Introduction Classement IGH Contrôle périodique Règlementde sécurité Voies d’accès pour les véhicules de lutte Contre l’incendié Isolement du voisinage,volume de protection Le compartimentage structure- isolement Façades et couvertures Dégagements,escaliers,circulations,portes Électricité et éclairage alarme,alerte,moyen de lutte contre l’incendie Chauffage et ventilation conclusion
- 34. Introduction Jusqu'au 19ème siècle,les bâtiments de plus de six étages étaient rares. Il était inconcevable de monter quotidiennement autant d'étages en escalier. En outre, la pression de l'eau courante n'était pas suffisante pour s'élever à plus de 15m. Le développement de l'acier, du béton armé, des pompes à eau et l'apparition de l'ascenseur ont par la suite rendu possible la construction de bâtiments bien plus hauts, pouvant dépasser les 300 mètres. Les gratte-ciel sont apparus pour la première fois dans les régions de New York et de Chicago vers la fin du 19ème siècle. Le grand incendie de Chicago, qui détruisit une grande partie du centre ville, a permis l'essor de cette nouvelle approche architecturale permettant de faire face au prix élevé du terrain. A ce moment les gratte-ciel étaient uniquement fonctionnels, l'aspect extérieur passant au second plan. La hauteur des gratte-ciel semble ne pas connaître de limite, chaque nouveau matériau inventé pouvant être mis à profit pour la construction d'un nouveau bâtiment susceptible de posséder le record. plusieurs gratte-ciel actuels dépassant les 400m, voire même 500m, mais l'innovation et la volonté humaine est encore en route, préparant des monstres approchant voire dépassant le kilomètre de hauteur. Le Home Insurance Building, le premier "gratte-ciel La Tour Bionique, devant mesurer plus de 1200 mètres

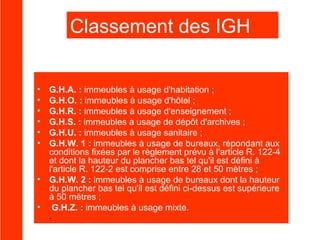

- 35. Classement des IGH Lesimmeubles de grande hauteur sont classés comme suit: • • • • • • • • G.H.A. : immeubles à usage d'habitation ; G.H.O. : immeubles à usage d'hôtel ; G.H.R. : immeubles à usage d'enseignement ; G.H.S. : immeubles à usage de dépôt d'archives ; G.H.U. : immeubles à usage sanitaire ; G.H.W. 1 : immeubles à usage de bureaux, répondant aux conditions fixées par le règlement prévu à l'article R. 122-4 et dont la hauteur du plancher bas tel qu'il est défini à l'article R. 122-2 est comprise entre 28 et 50 mètres ; G.H.W. 2 : immeubles à usage de bureaux dont la hauteur du plancher bas tel qu'il est défini ci-dessus est supérieure à 50 mètres ; G.H.Z. : immeubles à usage mixte. .

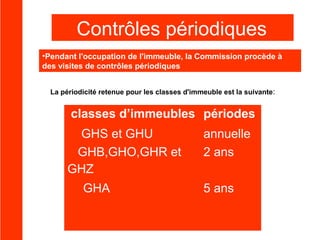

- 36. Contrôles périodiques •Pendant l'occupationde l'immeuble, la Commission procède à des visites de contrôles périodiques La périodicité retenue pour les classes d'immeuble est la suivante: classes d’immeubles périodes GHS et GHU GHB,GHO,GHR et GHZ GHA annuelle 2 ans 5 ans

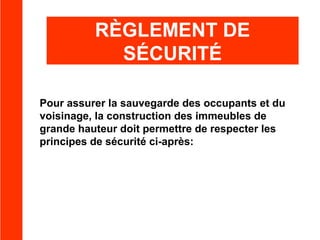

- 37. RÈGLEMENT DE SÉCURITÉ Pour assurerla sauvegarde des occupants et du voisinage, la construction des immeubles de grande hauteur doit permettre de respecter les principes de sécurité ci-après:

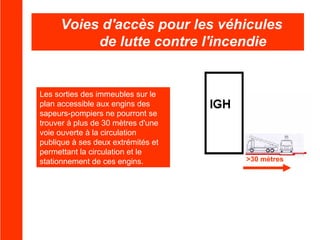

- 38. Voies d'accès pourles véhicules de lutte contre l'incendie Les sorties des immeubles sur le plan accessible aux engins des sapeurs-pompiers ne pourront se trouver à plus de 30 mètres d'une voie ouverte à la circulation publique à ses deux extrémités et permettant la circulation et le stationnement de ces engins. >30 mètres

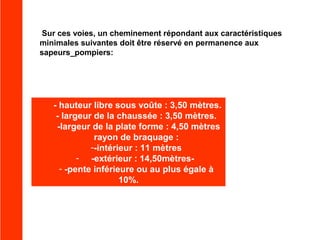

- 39. Sur ces voies,un cheminement répondant aux caractéristiques minimales suivantes doit être réservé en permanence aux sapeurs_pompiers: - hauteur libre sous voûte : 3,50 mètres. - largeur de la chaussée : 3,50 mètres. -largeur de la plate forme : 4,50 mètres rayon de braquage : --intérieur : 11 mètres - -extérieur : 14,50mètres- -pente inférieure ou au plus égale à 10%.

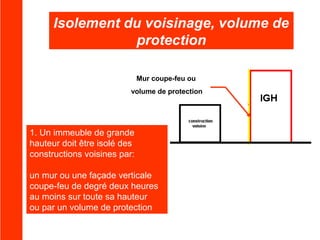

- 40. Isolement du voisinage,volume de protection Mur coupe-feu ou volume de protection 1. Un immeuble de grande hauteur doit être isolé des constructions voisines par: un mur ou une façade verticale coupe-feu de degré deux heures au moins sur toute sa hauteur ou par un volume de protection
- 41. Volume de protection: La limite latérale du volume de protection est constituée par une surfa verticale située à 8 mètres au moins de tout point des façades de l'immeuble qui ne sont pas coupe-feu de degré deux heures au moins. Volume de protection 8 mètres La limite inférieure du volume de protection est constituée soit par le sol soit par des constructions coupe-feu de degré deux heures au moins. , le volume de protection doit être dégagé de tout élément combustible, végétation exclue
- 42. Le compartimentage l'immeuble doitêtre divisé en compartiments pour éviter qu'un incendie prenne une dangereuse extension ; Les compartiments prévus ont : Hauteur d'un niveau deux niveaux trois niveaux conditions •surface <à 2.500 m2 •longueur de 75 mètres maximum surface > à2.500 m2 la surface >2.500 m2 l'un des niveaux est accessible aux échelles

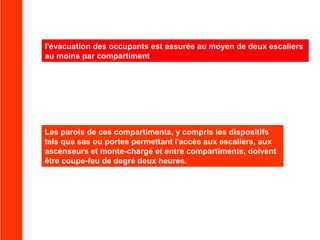

- 43. l'évacuation des occupantsest assurée au moyen de deux escaliers au moins par compartiment Les parois de ces compartiments, y compris les dispositifs tels que sas ou portes permettant l'accès aux escaliers, aux ascenseurs et monte-charge et entre compartiments, doivent être coupe-feu de degré deux heures.

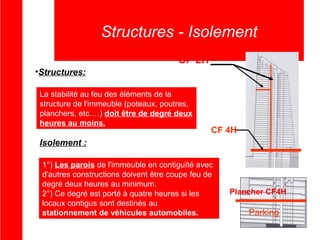

- 44. Structures - Isolement CF2H •Structures: La stabilité au feu des éléments de la structure de l'immeuble (poteaux, poutres, planchers, etc.…) doit être de degré deux heures au moins. CF 4H Isolement : 1°) Les parois de l'immeuble en contiguïté avec d'autres constructions doivent être coupe feu de degré deux heures au minimum. 2°) Ce degré est porté à quatre heures si les locaux contigus sont destinés au stationnement de véhicules automobiles. Plancher CF4H Parking

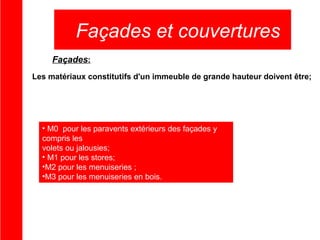

- 45. Façades et couvertures Façades: Lesmatériaux constitutifs d'un immeuble de grande hauteur doivent être; • M0 pour les paravents extérieurs des façades y compris les volets ou jalousies; • M1 pour les stores; •M2 pour les menuiseries ; •M3 pour les menuiseries en bois.

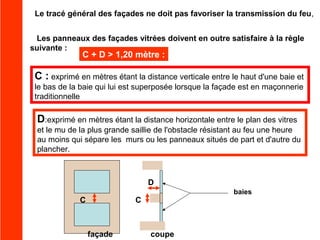

- 46. Le tracé généraldes façades ne doit pas favoriser la transmission du feu, Les panneaux des façades vitrées doivent en outre satisfaire à la règle suivante : C + D > 1,20 mètre : C : exprimé en mètres étant la distance verticale entre le haut d'une baie et le bas de la baie qui lui est superposée lorsque la façade est en maçonnerie traditionnelle D:exprimé en mètres étant la distance horizontale entre le plan des vitres et le mu de la plus grande saillie de l'obstacle résistant au feu une heure au moins qui sépare les murs ou les panneaux situés de part et d'autre du plancher. D C baies C façade coupe
- 47. Couvertures: L'utilisation comme matériauxsuperficiels de couverture d'éléments légers combustibles susceptibles de s'arracher enflammés en cas d'incendie est interdite

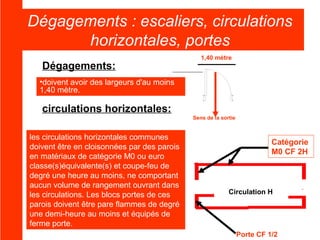

- 48. Dégagements : escaliers,circulations horizontales, portes Dégagements: 1,40 mètre •doivent avoir des largeurs d'au moins 1,40 mètre. circulations horizontales: Sens de la sortie les circulations horizontales communes doivent être en cloisonnées par des parois en matériaux de catégorie M0 ou euro classe(s)équivalente(s) et coupe-feu de degré une heure au moins, ne comportant aucun volume de rangement ouvrant dans les circulations. Les blocs portes de ces parois doivent être pare flammes de degré une demi-heure au moins et équipés de ferme porte. Catégorie M0 CF 2H Circulation H Porte CF 1/2

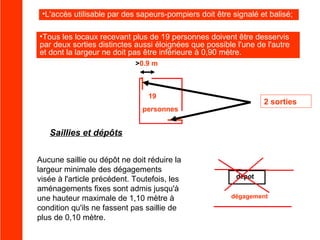

- 49. •L'accès utilisable pardes sapeurs-pompiers doit être signalé et balisé; •Tous les locaux recevant plus de 19 personnes doivent être desservis par deux sorties distinctes aussi éloignées que possible l'une de l'autre et dont la largeur ne doit pas être inférieure à 0,90 mètre. >0.9 m 19 personnes 2 sorties Saillies et dépôts Aucune saillie ou dépôt ne doit réduire la largeur minimale des dégagements visée à l'article précédent. Toutefois, les aménagements fixes sont admis jusqu'à une hauteur maximale de 1,10 mètre à condition qu'ils ne fassent pas saillie de plus de 0,10 mètre. dégagement

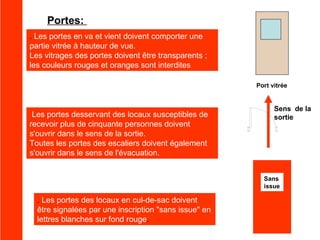

- 50. Portes: . Les portesen va et vient doivent comporter une partie vitrée à hauteur de vue. Les vitrages des portes doivent être transparents ; les couleurs rouges et oranges sont interdites Port vitrée Les portes desservant des locaux susceptibles de recevoir plus de cinquante personnes doivent s'ouvrir dans le sens de la sortie. Toutes les portes des escaliers doivent également s'ouvrir dans le sens de l'évacuation. Sens de la sortie Sans issue . Les portes des locaux en cul-de-sac doivent être signalées par une inscription "sans issue" en lettres blanches sur fond rouge.
- 51. Escaliers: Escalier continus . Lesvolées ne doivent pas compter plus de 25 marches. Les escaliers desservant les étages doivent être continus jusqu'au niveau permettant l'évacuation sur l'extérieur. une sortie directe doit correspondre à Noyau central chacun des escaliers de l'immeuble, sauf lorsque ces escaliers débouchent sur un hall s'ouvrant largement sur l'extérieur Si les escaliers sont réunis dans un noyau central, les dispositifs d'accès aux escaliers doivent se trouver sur deux faces opposées du noyau du compartiment. 2 escaliers opposées
- 52. •un dispositif doitêtre prévu pour obliger les personnes à parcourir 5 mètres au moins au moins 5 mètres Personnes Tous les escaliers doivent être reliés entre eux par des circulations horizontales communes. Les escaliers doivent être à plus de 10 mètres et à moins de 30 mètres l'un de l'autre. 10<D<30

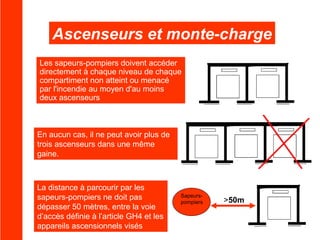

- 53. Ascenseurs et monte-charge Lessapeurs-pompiers doivent accéder directement à chaque niveau de chaque compartiment non atteint ou menacé par l'incendie au moyen d'au moins deux ascenseurs En aucun cas, il ne peut avoir plus de trois ascenseurs dans une même gaine. La distance à parcourir par les sapeurs-pompiers ne doit pas dépasser 50 mètres, entre la voie d’accès définie à l’article GH4 et les appareils ascensionnels visés Sapeurspompiers >50m
- 54. Installations électriques etéclairage Locaux de service électrique: doivent être identifiés et faciles à atteindre par les services de secours. Ils doivent être dotés de moyens d’extinction adaptés aux risques électriques. Les appareils portatifs doivent porter des signes distinctifs bien visibles indiquant qu’ils sont utilisables pour un feu se produisant en présence de conducteurs ou d’appareils électriques Ils doivent disposer d’un éclairage de sécurité constitué par un ou des blocs autonomes

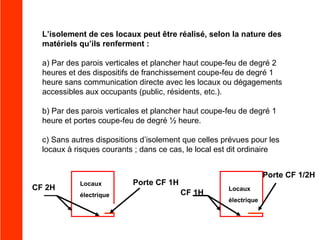

- 55. L’isolement de ceslocaux peut être réalisé, selon la nature des matériels qu’ils renferment : a) Par des parois verticales et plancher haut coupe-feu de degré 2 heures et des dispositifs de franchissement coupe-feu de degré 1 heure sans communication directe avec les locaux ou dégagements accessibles aux occupants (public, résidents, etc.). b) Par des parois verticales et plancher haut coupe-feu de degré 1 heure et portes coupe-feu de degré ½ heure. c) Sans autres dispositions d’isolement que celles prévues pour les locaux à risques courants ; dans ce cas, le local est dit ordinaire CF 2H Locaux électrique Porte CF 1/2H Porte CF 1H CF 1H Locaux électrique

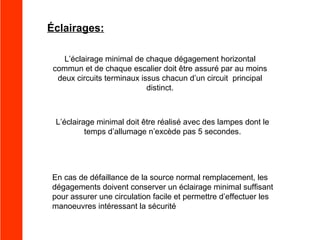

- 56. Éclairages: L’éclairage minimal dechaque dégagement horizontal commun et de chaque escalier doit être assuré par au moins deux circuits terminaux issus chacun d’un circuit principal distinct. L’éclairage minimal doit être réalisé avec des lampes dont le temps d’allumage n’excède pas 5 secondes. En cas de défaillance de la source normal remplacement, les dégagements doivent conserver un éclairage minimal suffisant pour assurer une circulation facile et permettre d’effectuer les manoeuvres intéressant la sécurité

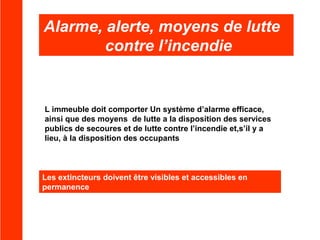

- 57. Alarme, alerte, moyensde lutte contre l’incendie L immeuble doit comporter Un système d’alarme efficace, ainsi que des moyens de lutte a la disposition des services publics de secoures et de lutte contre l’incendie et,s’il y a lieu, à la disposition des occupants Les extincteurs doivent être visibles et accessibles en permanence

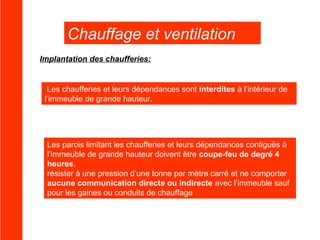

- 58. Chauffage et ventilation Implantationdes chaufferies: Les chaufferies et leurs dépendances sont interdites à l’intérieur de l’immeuble de grande hauteur. Les parois limitant les chaufferies et leurs dépendances contiguës à l’immeuble de grande hauteur doivent être coupe-feu de degré 4 heures, résister à une pression d’une tonne par mètre carré et ne comporter aucune communication directe ou indirecte avec l’immeuble sauf pour les gaines ou conduits de chauffage

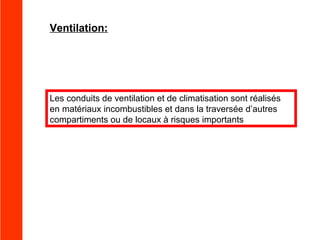

- 59. Ventilation: Les conduits deventilation et de climatisation sont réalisés en matériaux incombustibles et dans la traversée d’autres compartiments ou de locaux à risques importants

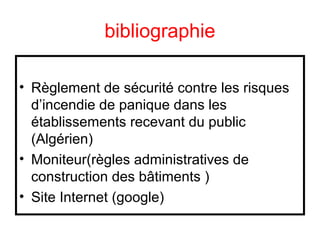

- 60. bibliographie • Règlement desécurité contre les risques d’incendie de panique dans les établissements recevant du public (Algérien) • Moniteur(règles administratives de construction des bâtiments ) • Site Internet (google)
