République Algérienne Démocratique et Populaire Ministère de l’Enseignement Supérieure et de la Recherche
Scientifique
Université de Constantine 3
Faculté d’Architecture et d’Urbanisme
Département d’Architecture
Master 1 2021/2022
STRUCTURE METALLIQUE
TRIDIMENSIONNELLE
SYSTEME MERO
Préparé par :
•Saadaoui Abderrahim
Orienté par :
Monsieur..
Monsieur Chouiter …
CONCLUSION
INTRODUCTION
Définition de la structure
tridimensionnelle:
Historique
1

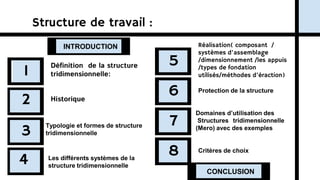

Structure de travail :
2
3
4
8
7
6
5
Typologie et formes de structure
tridimensionnelle
Les différents systèmes de la
structure tridimensionnelle
Réalisation( composant /
systèmes d’assemblage
/dimensionnement /les appuis
/types de fondation
utilisés/méthodes d’éraction)
Protection de la structure
Domaines d’utilisation des
Structures tridimensionnelle
(Mero) avec des exemples
Critères de choix
INTRODUCTION :
Le monde entier a vécu un développement très vague dans le domaine structurelle soit
conception, forme et technique, et cella provoque dans la majorité des constructions a grande
portée un problème de disfonctionnement et faiblesse de confort intérieur donc les spécialistes
de ce domaines on opter pour une solution qui ‘est la structure métallique qui est une
structure généralement en acier. Composée d’éléments usinés en atelier et assemblés
sur le chantier, elle constitue une alternative économique et pratique à la construction
traditionnelle. Elle nécessite cependant un certain nombre de compétences techniques
pour sa conception, ce qui peut expliquer qu’elle ait longtemps été réservée aux sites
industriels et aux bâtiments de grande ampleur, elle permet la réalisation d’une grande
variété de formes. Et l’une de ces structure est la structure tridimensionnelle systéme
mero le sujet de notre recherche
DÉFINITION DE LA STRUCTURE
TRIDIMENSIONNELLE:
l’une des structures spatiales, c’est un terme qui comprend les
structures généralement industrialisées et métalliques, permettant
la réalisation de constructions de toutes portées sans appuis
intermédiaires.
Donc: les Structures Tridimensionnelles ,
c’est une structure ayant une longue
portée , qui se maintient grâce à la rigidité
des triangles et qui se compose d’ éléments
linéaires subissant uniquement une
traction ou une compression axiale
HISTORIQUE
 La véritable industrialisation de systèmes de structures tridimensionnelles a eu
lieu après la seconde guerre mondiale, alors que les besoins de constructions
étaient considérables, en particulier en Europe.
 En outre, l'élégance et la légèreté des structures Mero, alliés à la
simplicité de l'assemblage, ont rapidement séduit le monde de
l'architecture.
 Le système Mero a largement contribué au développement de ces systèmes,
grâce à la mise au point d'une gamme de composants industrialisés, répondant
précisément à la demande.
 Dans de nombreux pays, en particulier ceux disposant d'une industrie
sidérurgique, se sont développés dans les années 50-60 des systèmes
différant par le mode d'assemblage, parfois par le type de barre.
Selon la forme
Structure
tridimensionnelle
système Mero
• Bois
• Acier

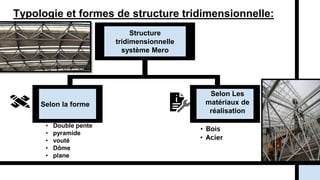

Typologie et formes de structure tridimensionnelle:
Selon Les
matériaux de
réalisation
• Double pente
• pyramide
• vouté
• Dôme
• plane

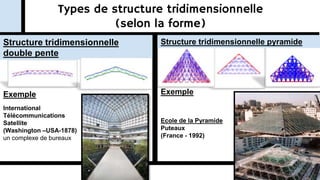

Types de structure tridimensionnelle
(selon la forme)
Exemple
Structure tridimensionnelle
double pente
Exemple
Ecole de la Pyramide
Puteaux
(France - 1992)
Structure tridimensionnelle pyramide
International
Télécommunications
Satellite
(Washington –USA-1878)
un complexe de bureaux
Structure tridimensionnelle vouté Structure tridimensionnelle dôme
Exemple
Exemple
Hangar de Charbon
ARS Energy
(en inde-2013)
Kwai Chung Tower
(Hong-Kong - 2007)

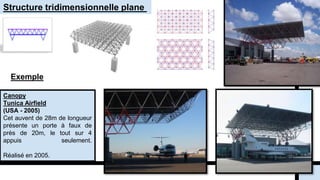

Structure tridimensionnelle plane
Exemple
Canopy
Tunica Airfield
(USA - 2005)
Cet auvent de 28m de longueur
présente un porte à faux de
près de 20m, le tout sur 4
appuis seulement.
Réalisé en 2005.

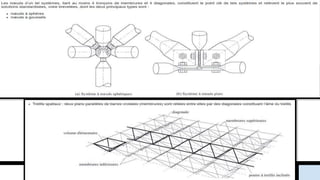

Système à nœuds
sphériques (K K)
Système à nœud bols
(n k)
 Système à nœud
disque(t k)
 Système a nœuds
cylindriques(z k)
Système a nœuds en
blocs (B K)

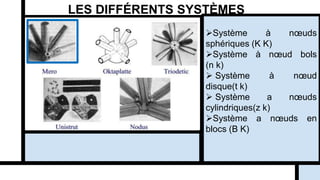

LES DIFFÉRENTS SYSTÈMES
Système a nœud
bols (N k)

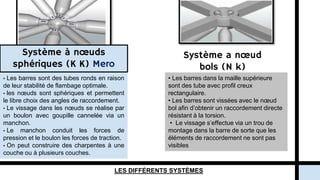

• Les barres sont des tubes ronds en raison
de leur stabilité de flambage optimale.
• les nœuds sont sphériques et permettent
le libre choix des angles de raccordement.
• Le vissage dans les nœuds se réalise par
un boulon avec goupille cannelée via un
manchon.
• Le manchon conduit les forces de
pression et le boulon les forces de traction.
• On peut construire des charpentes à une
couche ou à plusieurs couches.
LES DIFFÉRENTS SYSTÈMES
• Les barres dans la maille supérieure
sont des tube avec profil creux
rectangulaire.
• Les barres sont vissées avec le nœud
bol afin d’obtenir un raccordement directe
résistant à la torsion.
• Le vissage s’effectue via un trou de
montage dans la barre de sorte que les
éléments de raccordement ne sont pas
visibles
Système à nœuds
sphériques (K K) Mero
Système à nœud
disque(t k)
Système a nœuds
cylindriques(z k)

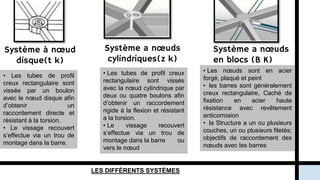

LES DIFFÉRENTS SYSTÈMES
Système a nœuds
en blocs (B K)
• Les tubes de profil
creux rectangulaire sont
vissée par un boulon
avec le nœud disque afin
d’obtenir un
raccordement directe et
résistant à la torsion.
• Le vissage recouvert
s’effectue via un trou de
montage dans la barre.
• Les tubes de profil creux
rectangulaire sont vissés
avec la nœud cylindrique par
deux ou quatre boulons afin
d’obtenir un raccordement
rigide à la flexion et résistant
a la torsion.
• Le vissage recouvert
s’effectue via un trou de
montage dans la barre ou
vers le nœud
• Les nœuds sont en acier
forgé, plaqué et peint
• les barres sont généralement
creux rectangulaire, Caché de
fixation en acier haute
résistance avec revêtement
anticorrosion
• la Structure a un ou plusieurs
couches, un ou plusieurs filetés;
objectifs de raccordement des
nœuds avec les barres
Réalisation d’une structure
tridimensionnelle (Mero)

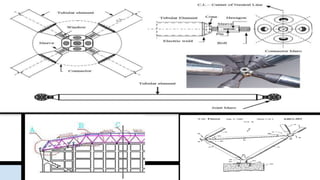

 composant
 systèmes d’assemblage
dimensionnement
les appuis
méthodes d’éraction

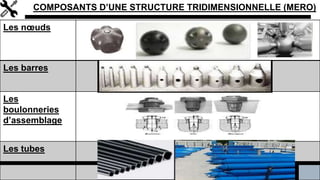

COMPOSANTS D’UNE STRUCTURE TRIDIMENSIONNELLE (MERO)
Les nœuds
Les barres
Les
boulonneries
d’assemblage
Les tubes
SYSTÈMES D’ACEMBLAGE

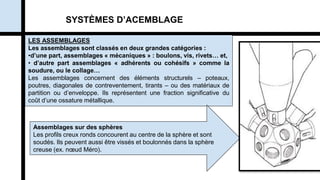

LES ASSEMBLAGES
Les assemblages sont classés en deux grandes catégories :
•d’une part, assemblages « mécaniques » : boulons, vis, rivets… et,
• d’autre part assemblages « adhérents ou cohésifs » comme la
soudure, ou le collage…
Les assemblages concernent des éléments structurels – poteaux,
poutres, diagonales de contreventement, tirants – ou des matériaux de
partition ou d’enveloppe. Ils représentent une fraction significative du
coût d’une ossature métallique.
Assemblages sur des sphères
Les profils creux ronds concourent au centre de la sphère et sont
soudés. Ils peuvent aussi être vissés et boulonnés dans la sphère
creuse (ex. nœud Méro).

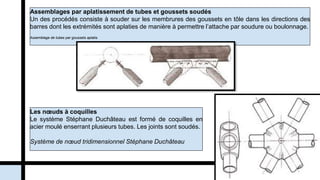

Assemblages par aplatissement de tubes et goussets soudés
Un des procédés consiste à souder sur les membrures des goussets en tôle dans les directions des
barres dont les extrémités sont aplaties de manière à permettre l’attache par soudure ou boulonnage.
Assemblage de tubes par goussets aplatis.
Les nœuds à coquilles
Le système Stéphane Duchâteau est formé de coquilles en
acier moulé enserrant plusieurs tubes. Les joints sont soudés.
Système de nœud tridimensionnel Stéphane Duchâteau

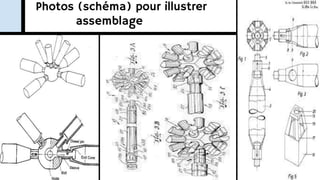

Photos (schéma) pour illustrer
assemblage

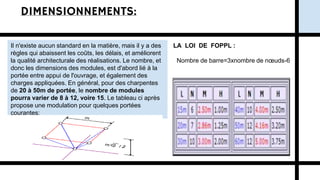

DIMENSIONNEMENTS:
Il n'existe aucun standard en la matière, mais il y a des
règles qui abaissent les coûts, les délais, et améliorent
la qualité architecturale des réalisations. Le nombre, et
donc les dimensions des modules, est d'abord lié à la
portée entre appui de l'ouvrage, et également des
charges appliquées. En général, pour des charpentes
de 20 à 50m de portée, le nombre de modules
pourra varier de 8 à 12, voire 15. Le tableau ci après
propose une modulation pour quelques portées
courantes:
LA LOI DE FOPPL :
Nombre de barre=3xnombre de nœuds-6
un mur portant fait de maçonnerie armée ou de
béton armé repartit ses points d’appui sur une
ligne. *plaques d’appui en acier ancrées dans le
béton ou la poutre de liaisonne ment.
L’accroissement de l’aire portante des appuis fait en sorte que le
cisaillement est transféré dans un plus grand nombre de
membrures et que les forces dans les membrures diminuent
les appuis de la structure
métallique système Mero
le travée d’appui d’une structure tridimensionnelle doit être carrée
pour présenter les propriétés d’une structure armée dans deux
directions
Une structure tridimensionnelle doit
toujours être supportée a un nœud

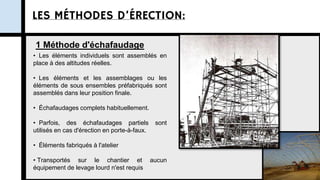

LES MÉTHODES D’ÉRECTION:
1 Méthode d'échafaudage
• Les éléments individuels sont assemblés en
place à des altitudes réelles.
• Les éléments et les assemblages ou les
éléments de sous ensembles préfabriqués sont
assemblés dans leur position finale.
• Échafaudages complets habituellement.
• Parfois, des échafaudages partiels sont
utilisés en cas d'érection en porte-à-faux.
• Éléments fabriqués à l'atelier
• Transportés sur le chantier et aucun
équipement de levage lourd n'est requis
.

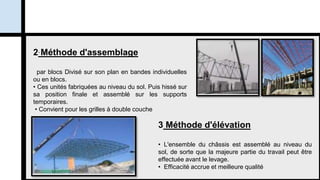

2 Méthode d'assemblage
par blocs Divisé sur son plan en bandes individuelles
ou en blocs.
• Ces unités fabriquées au niveau du sol. Puis hissé sur
sa position finale et assemblé sur les supports
temporaires.
• Convient pour les grilles à double couche
3 Méthode d'élévation
• L'ensemble du châssis est assemblé au niveau du
sol, de sorte que la majeure partie du travail peut être
effectuée avant le levage.
• Efficacité accrue et meilleure qualité
Protection de la structure La protection contre
incendie
La protection contre
la corrosion
❖ Choisir les éléments
dont la température critique
est supérieure à la normal
❖ Intégrer des systèmes
de détection et extinction
automatique
❖ Des couches de
peinture primaire de 50
microns d’épaisseur sont
appliquées
❖ Des couches de finition
de 50 microns
❖ Des couches de
peinture bitumineuse
❖ Protection par
revêtement
❖ Zingage
❖ Peinture
❖ L’application d’un
flocage isolant d’environ 4
cm d’épaisseur
❖ Des capotages
circulaires en aluminium.
DOMAINES
D’UTILISATION DES
STRUCTURES
TRIDIMENSIONNELLE
(MERO) AVEC DES
EXEMPLES
On trouve les
structure
tridimensionnelle
système Mero
dans plusieurs
types de bâtiments
on site quelque un :
Columbus State University Pedestrian bridge (USA-2000)
Grandes espaces
d’exposition
STADES
PASSERELLE
DOMAINES D’UTILISATION DES
STRUCTURES TRIDIMENSIONNELLE (MERO)
Piscine
Aéroport et gars
Salle omnisport
Piscine – Drancy (France - 1966)

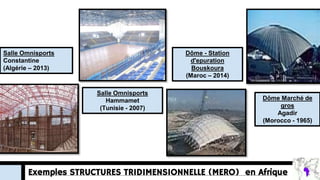

Exemples STRUCTURES TRIDIMENSIONNELLE (MERO) en Afrique
Salle Omnisports
Constantine
(Algérie – 2013)
Salle Omnisports
Hammamet
(Tunisie - 2007)
Dôme Marché de
gros
Agadir
(Morocco - 1965)
Dôme - Station
d'epuration
Bouskoura
(Maroc – 2014)
Velodrom Montichiari
(Italy - 2008) St Peter school
Palmela
(Portugal - 2014)
Club Fluvial Porto
(Portugal - 2005) Thomas Deacon
Académie
(UK - 2006)
Exemples STRUCTURES TRIDIMENSIONNELLE (MERO) en Europe
CRITÈRES DE CHOIX :

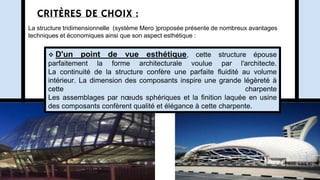

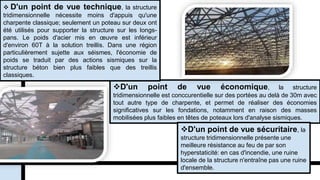

La structure tridimensionnelle (système Mero )proposée présente de nombreux avantages
techniques et économiques ainsi que son aspect esthétique :
 D'un point de vue esthétique, cette structure épouse
parfaitement la forme architecturale voulue par l'architecte.
La continuité de la structure confère une parfaite fluidité au volume
intérieur. La dimension des composants inspire une grande légèreté à
cette charpente
Les assemblages par nœuds sphériques et la finition laquée en usine
des composants confèrent qualité et élégance à cette charpente.
D'un point de vue économique, la structure
tridimensionnelle est conccurentielle sur des portées au delà de 30m avec
tout autre type de charpente, et permet de réaliser des économies
significatives sur les fondations, notamment en raison des masses
mobilisées plus faibles en têtes de poteaux lors d'analyse sismiques.
 D'un point de vue technique, la structure
tridimensionnelle nécessite moins d'appuis qu'une
charpente classique; seulement un poteau sur deux ont
été utilisés pour supporter la structure sur les longs-
pans. Le poids d'acier mis en œuvre est inférieur
d'environ 60T à la solution treillis. Dans une région
particulièrement sujette aux séismes, l'économie de
poids se traduit par des actions sismiques sur la
structure béton bien plus faibles que des treillis
classiques.
D'un point de vue sécuritaire, la
structure tridimensionnelle présente une
meilleure résistance au feu de par son
hyperstaticité: en cas d'incendie, une ruine
locale de la structure n'entraîne pas une ruine
d'ensemble.
Conclusion
En conclusion après cette petite recherche et après avoir
connaitre les avantages et les caractéristiques de ce type
de structure on a fini par choisir la structure métallique
tridimensionnelle pour notre projet pour sa facilité et
rapidité d’assemblage ,elle s’adaptent à toute forme
architectural malgré sa complexité et offre un esthétique
et confort intérieur
● https://www.construiracier.fr/technique/solutions-
constructives/structures/assemblages/
● http://btscm.fr/dicocm/G/Construire_en_acier/LES_ELEMENTS_DE_LA_ST
RUCTURE.pdf
● http://www.strres.org/fichier-utilisateur/fichiers/FAME/FAME%202.pdf
● Guide technique et pratique de la construction
● https://www.lanik.com/fr/solutions/structures-tridimensionnelles
RESSOURCES
Merci Pour
Votre
Attention

Contenu connexe

Tendances

Style mauresque
Style mauresqueStyle mauresque
Style mauresqueSami Sahli

Mouvement moderne 02
Mouvement moderne 02Mouvement moderne 02
Mouvement moderne 02Sami Sahli

Structure tendue
Structure tendue Structure tendue
Structure tendue
archi Mouna

La grande poste d'alger
La grande poste d'alger    La grande poste d'alger
La grande poste d'alger
ILYES MHAMMEDIA

Charpente métallique
Charpente métallique Charpente métallique
Charpente métallique
Sami Sahli

Exposée sur le Mouvement moderne en architecture
Exposée sur le Mouvement moderne en architectureExposée sur le Mouvement moderne en architecture
Exposée sur le Mouvement moderne en architecture
Archi Guelma

Charpente metalique 01
Charpente metalique 01Charpente metalique 01
Charpente metalique 01Sami Sahli

Henri Petit
Henri PetitHenri Petit
Henri Petit
Asma LAOUEDJ

Plancher
PlancherPlancher
HAA-cours8 urb. Colonial.pdf
HAA-cours8 urb. Colonial.pdfHAA-cours8 urb. Colonial.pdf
HAA-cours8 urb. Colonial.pdf
ssuser1b8de11

habitat collectif et intermédiaire(historique et analyse d'exemples)
habitat collectif et intermédiaire(historique et analyse d'exemples)habitat collectif et intermédiaire(historique et analyse d'exemples)
habitat collectif et intermédiaire(historique et analyse d'exemples)
sara ould ali

Analyse du gare routiere
Analyse du gare routiereAnalyse du gare routiere
Analyse du gare routiere
Minocha Archit

Les illots
Les illotsLes illots
Les illots
ILYES MHAMMEDIA

Mur rideau
Mur rideau Mur rideau
Mur rideau
Sami Sahli

Systemes constructifs
Systemes constructifsSystemes constructifs
Systemes constructifs
Archi Guelma

Analyse urbain de la ville de tipasa approche de kevin lynch
Analyse urbain de la ville de tipasa approche de kevin lynchAnalyse urbain de la ville de tipasa approche de kevin lynch
Analyse urbain de la ville de tipasa approche de kevin lynchHiba Architecte

La grande poste d'alger
La grande poste d'alger La grande poste d'alger
La grande poste d'alger
archi Mouna


Tendances (20)

Style mauresque
Style mauresqueStyle mauresque
Style mauresque

Mouvement moderne 02
Mouvement moderne 02Mouvement moderne 02
Mouvement moderne 02

Structure tendue
Structure tendue Structure tendue
Structure tendue

La grande poste d'alger
La grande poste d'alger    La grande poste d'alger
La grande poste d'alger

Charpente métallique
Charpente métallique Charpente métallique
Charpente métallique

Exposée sur le Mouvement moderne en architecture
Exposée sur le Mouvement moderne en architectureExposée sur le Mouvement moderne en architecture
Exposée sur le Mouvement moderne en architecture

Charpente metalique 01
Charpente metalique 01Charpente metalique 01
Charpente metalique 01

Henri Petit
Henri PetitHenri Petit
Henri Petit

Planchers 01
Planchers 01Planchers 01
Planchers 01

Plancher
PlancherPlancher
Plancher

HAA-cours8 urb. Colonial.pdf
HAA-cours8 urb. Colonial.pdfHAA-cours8 urb. Colonial.pdf
HAA-cours8 urb. Colonial.pdf

habitat collectif et intermédiaire(historique et analyse d'exemples)
habitat collectif et intermédiaire(historique et analyse d'exemples)habitat collectif et intermédiaire(historique et analyse d'exemples)
habitat collectif et intermédiaire(historique et analyse d'exemples)

Analyse du gare routiere
Analyse du gare routiereAnalyse du gare routiere
Analyse du gare routiere

Les illots
Les illotsLes illots
Les illots

Mur rideau
Mur rideau Mur rideau
Mur rideau

Systemes constructifs
Systemes constructifsSystemes constructifs
Systemes constructifs

Analyse urbain de la ville de tipasa approche de kevin lynch
Analyse urbain de la ville de tipasa approche de kevin lynchAnalyse urbain de la ville de tipasa approche de kevin lynch
Analyse urbain de la ville de tipasa approche de kevin lynch

Espace public urbain
Espace public urbain Espace public urbain
Espace public urbain

Couverture
CouvertureCouverture
Couverture

La grande poste d'alger
La grande poste d'alger La grande poste d'alger
La grande poste d'alger


Similaire à structure tridimensionnelle mero.pptx

expose 2024 tridimensionelle.pptx
expose 2024 tridimensionelle.pptxexpose 2024 tridimensionelle.pptx
expose 2024 tridimensionelle.pptx
zeregabdelhakim5

charpente-mttalique-160219140446.pptx
charpente-mttalique-160219140446.pptxcharpente-mttalique-160219140446.pptx
charpente-mttalique-160219140446.pptx
HichamSaidBoukhalkha

Systèmes constructifs
Systèmes constructifsSystèmes constructifs
Systèmes constructifsSami Sahli

Cours_de_construction_metallique_I.pdf
Cours_de_construction_metallique_I.pdfCours_de_construction_metallique_I.pdf
Cours_de_construction_metallique_I.pdf
Khalil Idrissi Gartoumi

Cours cm 1_chapitre__1_introduction_generale_11_12-libre
Cours cm 1_chapitre__1_introduction_generale_11_12-libreCours cm 1_chapitre__1_introduction_generale_11_12-libre
Cours cm 1_chapitre__1_introduction_generale_11_12-libre
isma3il5000

Structures horizontales-2019
Structures horizontales-2019Structures horizontales-2019
Structures horizontales-2019
ihebabdennaji

Aciers, développement durable
Aciers, développement durableAciers, développement durable
Aciers, développement durableSami Sahli

LES_ELEMENTS_DELA_STRUCTURE d'une charpente .pdf
LES_ELEMENTS_DELA_STRUCTURE d'une charpente .pdfLES_ELEMENTS_DELA_STRUCTURE d'une charpente .pdf
LES_ELEMENTS_DELA_STRUCTURE d'une charpente .pdf
elghaouatimane

Santiago CALATRAVA
Santiago CALATRAVA  Santiago CALATRAVA
Santiago CALATRAVA
archi Mouna

Béton armé 02
Béton armé 02Béton armé 02
Béton armé 02Sami Sahli

Utilisation treillis
Utilisation treillisUtilisation treillis
Utilisation treillis
Fayçal Nofal

Presentation_Projet_Ing.pptx
Presentation_Projet_Ing.pptxPresentation_Projet_Ing.pptx
Presentation_Projet_Ing.pptx
ishak aouichate

coffrage plan
coffrage plan coffrage plan
coffrage plan
NesrineEllouze4

Beton_Arme_ferraillage_cle76447d-2.pdf
Beton_Arme_ferraillage_cle76447d-2.pdfBeton_Arme_ferraillage_cle76447d-2.pdf
Beton_Arme_ferraillage_cle76447d-2.pdf
MahamaneLawaliAndill

ECHANTILLON.pdf
ECHANTILLON.pdfECHANTILLON.pdf
ECHANTILLON.pdf
Khalil Idrissi Gartoumi

Les dalles
Les dallesLes dalles
Les dalles
Sami Sahli

Facade légére 01
Facade légére 01Facade légére 01
Facade légére 01Sami Sahli

3680036.ppt
3680036.ppt3680036.ppt
3680036.ppt
daoudelkoursi


Similaire à structure tridimensionnelle mero.pptx (20)

expose 2024 tridimensionelle.pptx
expose 2024 tridimensionelle.pptxexpose 2024 tridimensionelle.pptx
expose 2024 tridimensionelle.pptx

charpente-mttalique-160219140446.pptx
charpente-mttalique-160219140446.pptxcharpente-mttalique-160219140446.pptx
charpente-mttalique-160219140446.pptx

Systèmes constructifs
Systèmes constructifsSystèmes constructifs
Systèmes constructifs

Cours_de_construction_metallique_I.pdf
Cours_de_construction_metallique_I.pdfCours_de_construction_metallique_I.pdf
Cours_de_construction_metallique_I.pdf

Cours cm 1_chapitre__1_introduction_generale_11_12-libre
Cours cm 1_chapitre__1_introduction_generale_11_12-libreCours cm 1_chapitre__1_introduction_generale_11_12-libre
Cours cm 1_chapitre__1_introduction_generale_11_12-libre

Structures horizontales-2019
Structures horizontales-2019Structures horizontales-2019
Structures horizontales-2019

Aciers, développement durable
Aciers, développement durableAciers, développement durable
Aciers, développement durable

LES_ELEMENTS_DELA_STRUCTURE d'une charpente .pdf
LES_ELEMENTS_DELA_STRUCTURE d'une charpente .pdfLES_ELEMENTS_DELA_STRUCTURE d'une charpente .pdf
LES_ELEMENTS_DELA_STRUCTURE d'une charpente .pdf

Santiago CALATRAVA
Santiago CALATRAVA  Santiago CALATRAVA
Santiago CALATRAVA

Béton armé 02
Béton armé 02Béton armé 02
Béton armé 02

Utilisation treillis
Utilisation treillisUtilisation treillis
Utilisation treillis

Presentation_Projet_Ing.pptx
Presentation_Projet_Ing.pptxPresentation_Projet_Ing.pptx
Presentation_Projet_Ing.pptx

coffrage plan
coffrage plan coffrage plan
coffrage plan

Beton_Arme_ferraillage_cle76447d-2.pdf
Beton_Arme_ferraillage_cle76447d-2.pdfBeton_Arme_ferraillage_cle76447d-2.pdf
Beton_Arme_ferraillage_cle76447d-2.pdf

Aciers 01
Aciers 01Aciers 01
Aciers 01

Construction batiment structure_14
Construction batiment structure_14Construction batiment structure_14
Construction batiment structure_14

ECHANTILLON.pdf
ECHANTILLON.pdfECHANTILLON.pdf
ECHANTILLON.pdf

Les dalles
Les dallesLes dalles
Les dalles

Facade légére 01
Facade légére 01Facade légére 01
Facade légére 01

3680036.ppt
3680036.ppt3680036.ppt
3680036.ppt


structure tridimensionnelle mero.pptx

  • 1. République Algérienne Démocratique et Populaire Ministère de l’Enseignement Supérieure et de la Recherche Scientifique Université de Constantine 3 Faculté d’Architecture et d’Urbanisme Département d’Architecture Master 1 2021/2022 STRUCTURE METALLIQUE TRIDIMENSIONNELLE SYSTEME MERO Préparé par : •Saadaoui Abderrahim Orienté par : Monsieur.. Monsieur Chouiter …
  • 2. CONCLUSION INTRODUCTION Définition de la structure tridimensionnelle: Historique 1 Structure de travail : 2 3 4 8 7 6 5 Typologie et formes de structure tridimensionnelle Les différents systèmes de la structure tridimensionnelle Réalisation( composant / systèmes d’assemblage /dimensionnement /les appuis /types de fondation utilisés/méthodes d’éraction) Protection de la structure Domaines d’utilisation des Structures tridimensionnelle (Mero) avec des exemples Critères de choix
  • 3. INTRODUCTION : Le monde entier a vécu un développement très vague dans le domaine structurelle soit conception, forme et technique, et cella provoque dans la majorité des constructions a grande portée un problème de disfonctionnement et faiblesse de confort intérieur donc les spécialistes de ce domaines on opter pour une solution qui ‘est la structure métallique qui est une structure généralement en acier. Composée d’éléments usinés en atelier et assemblés sur le chantier, elle constitue une alternative économique et pratique à la construction traditionnelle. Elle nécessite cependant un certain nombre de compétences techniques pour sa conception, ce qui peut expliquer qu’elle ait longtemps été réservée aux sites industriels et aux bâtiments de grande ampleur, elle permet la réalisation d’une grande variété de formes. Et l’une de ces structure est la structure tridimensionnelle systéme mero le sujet de notre recherche
  • 4. DÉFINITION DE LA STRUCTURE TRIDIMENSIONNELLE: l’une des structures spatiales, c’est un terme qui comprend les structures généralement industrialisées et métalliques, permettant la réalisation de constructions de toutes portées sans appuis intermédiaires. Donc: les Structures Tridimensionnelles , c’est une structure ayant une longue portée , qui se maintient grâce à la rigidité des triangles et qui se compose d’ éléments linéaires subissant uniquement une traction ou une compression axiale
  • 5. HISTORIQUE  La véritable industrialisation de systèmes de structures tridimensionnelles a eu lieu après la seconde guerre mondiale, alors que les besoins de constructions étaient considérables, en particulier en Europe.  En outre, l'élégance et la légèreté des structures Mero, alliés à la simplicité de l'assemblage, ont rapidement séduit le monde de l'architecture.  Le système Mero a largement contribué au développement de ces systèmes, grâce à la mise au point d'une gamme de composants industrialisés, répondant précisément à la demande.  Dans de nombreux pays, en particulier ceux disposant d'une industrie sidérurgique, se sont développés dans les années 50-60 des systèmes différant par le mode d'assemblage, parfois par le type de barre.
  • 6. Selon la forme Structure tridimensionnelle système Mero • Bois • Acier Typologie et formes de structure tridimensionnelle: Selon Les matériaux de réalisation • Double pente • pyramide • vouté • Dôme • plane
  • 7. Types de structure tridimensionnelle (selon la forme) Exemple Structure tridimensionnelle double pente Exemple Ecole de la Pyramide Puteaux (France - 1992) Structure tridimensionnelle pyramide International Télécommunications Satellite (Washington –USA-1878) un complexe de bureaux
  • 8. Structure tridimensionnelle vouté Structure tridimensionnelle dôme Exemple Exemple Hangar de Charbon ARS Energy (en inde-2013) Kwai Chung Tower (Hong-Kong - 2007)
  • 9. Structure tridimensionnelle plane Exemple Canopy Tunica Airfield (USA - 2005) Cet auvent de 28m de longueur présente un porte à faux de près de 20m, le tout sur 4 appuis seulement. Réalisé en 2005.
  • 10. Système à nœuds sphériques (K K) Système à nœud bols (n k)  Système à nœud disque(t k)  Système a nœuds cylindriques(z k) Système a nœuds en blocs (B K) LES DIFFÉRENTS SYSTÈMES
  • 11. Système a nœud bols (N k) • Les barres sont des tubes ronds en raison de leur stabilité de flambage optimale. • les nœuds sont sphériques et permettent le libre choix des angles de raccordement. • Le vissage dans les nœuds se réalise par un boulon avec goupille cannelée via un manchon. • Le manchon conduit les forces de pression et le boulon les forces de traction. • On peut construire des charpentes à une couche ou à plusieurs couches. LES DIFFÉRENTS SYSTÈMES • Les barres dans la maille supérieure sont des tube avec profil creux rectangulaire. • Les barres sont vissées avec le nœud bol afin d’obtenir un raccordement directe résistant à la torsion. • Le vissage s’effectue via un trou de montage dans la barre de sorte que les éléments de raccordement ne sont pas visibles Système à nœuds sphériques (K K) Mero
  • 12. Système à nœud disque(t k) Système a nœuds cylindriques(z k) LES DIFFÉRENTS SYSTÈMES Système a nœuds en blocs (B K) • Les tubes de profil creux rectangulaire sont vissée par un boulon avec le nœud disque afin d’obtenir un raccordement directe et résistant à la torsion. • Le vissage recouvert s’effectue via un trou de montage dans la barre. • Les tubes de profil creux rectangulaire sont vissés avec la nœud cylindrique par deux ou quatre boulons afin d’obtenir un raccordement rigide à la flexion et résistant a la torsion. • Le vissage recouvert s’effectue via un trou de montage dans la barre ou vers le nœud • Les nœuds sont en acier forgé, plaqué et peint • les barres sont généralement creux rectangulaire, Caché de fixation en acier haute résistance avec revêtement anticorrosion • la Structure a un ou plusieurs couches, un ou plusieurs filetés; objectifs de raccordement des nœuds avec les barres
  • 13. Réalisation d’une structure tridimensionnelle (Mero)  composant  systèmes d’assemblage dimensionnement les appuis méthodes d’éraction
  • 14. COMPOSANTS D’UNE STRUCTURE TRIDIMENSIONNELLE (MERO) Les nœuds Les barres Les boulonneries d’assemblage Les tubes
  • 15. SYSTÈMES D’ACEMBLAGE LES ASSEMBLAGES Les assemblages sont classés en deux grandes catégories : •d’une part, assemblages « mécaniques » : boulons, vis, rivets… et, • d’autre part assemblages « adhérents ou cohésifs » comme la soudure, ou le collage… Les assemblages concernent des éléments structurels – poteaux, poutres, diagonales de contreventement, tirants – ou des matériaux de partition ou d’enveloppe. Ils représentent une fraction significative du coût d’une ossature métallique. Assemblages sur des sphères Les profils creux ronds concourent au centre de la sphère et sont soudés. Ils peuvent aussi être vissés et boulonnés dans la sphère creuse (ex. nœud Méro).
  • 16. Assemblages par aplatissement de tubes et goussets soudés Un des procédés consiste à souder sur les membrures des goussets en tôle dans les directions des barres dont les extrémités sont aplaties de manière à permettre l’attache par soudure ou boulonnage. Assemblage de tubes par goussets aplatis. Les nœuds à coquilles Le système Stéphane Duchâteau est formé de coquilles en acier moulé enserrant plusieurs tubes. Les joints sont soudés. Système de nœud tridimensionnel Stéphane Duchâteau
  • 17. Photos (schéma) pour illustrer assemblage
  • 18.
  • 19.
  • 20. DIMENSIONNEMENTS: Il n'existe aucun standard en la matière, mais il y a des règles qui abaissent les coûts, les délais, et améliorent la qualité architecturale des réalisations. Le nombre, et donc les dimensions des modules, est d'abord lié à la portée entre appui de l'ouvrage, et également des charges appliquées. En général, pour des charpentes de 20 à 50m de portée, le nombre de modules pourra varier de 8 à 12, voire 15. Le tableau ci après propose une modulation pour quelques portées courantes: LA LOI DE FOPPL : Nombre de barre=3xnombre de nœuds-6
  • 21. un mur portant fait de maçonnerie armée ou de béton armé repartit ses points d’appui sur une ligne. *plaques d’appui en acier ancrées dans le béton ou la poutre de liaisonne ment. L’accroissement de l’aire portante des appuis fait en sorte que le cisaillement est transféré dans un plus grand nombre de membrures et que les forces dans les membrures diminuent les appuis de la structure métallique système Mero le travée d’appui d’une structure tridimensionnelle doit être carrée pour présenter les propriétés d’une structure armée dans deux directions Une structure tridimensionnelle doit toujours être supportée a un nœud
  • 22. LES MÉTHODES D’ÉRECTION: 1 Méthode d'échafaudage • Les éléments individuels sont assemblés en place à des altitudes réelles. • Les éléments et les assemblages ou les éléments de sous ensembles préfabriqués sont assemblés dans leur position finale. • Échafaudages complets habituellement. • Parfois, des échafaudages partiels sont utilisés en cas d'érection en porte-à-faux. • Éléments fabriqués à l'atelier • Transportés sur le chantier et aucun équipement de levage lourd n'est requis
  • 23. . 2 Méthode d'assemblage par blocs Divisé sur son plan en bandes individuelles ou en blocs. • Ces unités fabriquées au niveau du sol. Puis hissé sur sa position finale et assemblé sur les supports temporaires. • Convient pour les grilles à double couche 3 Méthode d'élévation • L'ensemble du châssis est assemblé au niveau du sol, de sorte que la majeure partie du travail peut être effectuée avant le levage. • Efficacité accrue et meilleure qualité
  • 24. Protection de la structure La protection contre incendie La protection contre la corrosion ❖ Choisir les éléments dont la température critique est supérieure à la normal ❖ Intégrer des systèmes de détection et extinction automatique ❖ Des couches de peinture primaire de 50 microns d’épaisseur sont appliquées ❖ Des couches de finition de 50 microns ❖ Des couches de peinture bitumineuse ❖ Protection par revêtement ❖ Zingage ❖ Peinture ❖ L’application d’un flocage isolant d’environ 4 cm d’épaisseur ❖ Des capotages circulaires en aluminium.
  • 25. DOMAINES D’UTILISATION DES STRUCTURES TRIDIMENSIONNELLE (MERO) AVEC DES EXEMPLES On trouve les structure tridimensionnelle système Mero dans plusieurs types de bâtiments on site quelque un : Columbus State University Pedestrian bridge (USA-2000) Grandes espaces d’exposition STADES PASSERELLE
  • 26. DOMAINES D’UTILISATION DES STRUCTURES TRIDIMENSIONNELLE (MERO) Piscine Aéroport et gars Salle omnisport Piscine – Drancy (France - 1966)
  • 27. Exemples STRUCTURES TRIDIMENSIONNELLE (MERO) en Afrique Salle Omnisports Constantine (Algérie – 2013) Salle Omnisports Hammamet (Tunisie - 2007) Dôme Marché de gros Agadir (Morocco - 1965) Dôme - Station d'epuration Bouskoura (Maroc – 2014)
  • 28. Velodrom Montichiari (Italy - 2008) St Peter school Palmela (Portugal - 2014) Club Fluvial Porto (Portugal - 2005) Thomas Deacon Académie (UK - 2006) Exemples STRUCTURES TRIDIMENSIONNELLE (MERO) en Europe
  • 29. CRITÈRES DE CHOIX : La structure tridimensionnelle (système Mero )proposée présente de nombreux avantages techniques et économiques ainsi que son aspect esthétique :  D'un point de vue esthétique, cette structure épouse parfaitement la forme architecturale voulue par l'architecte. La continuité de la structure confère une parfaite fluidité au volume intérieur. La dimension des composants inspire une grande légèreté à cette charpente Les assemblages par nœuds sphériques et la finition laquée en usine des composants confèrent qualité et élégance à cette charpente.
  • 30. D'un point de vue économique, la structure tridimensionnelle est conccurentielle sur des portées au delà de 30m avec tout autre type de charpente, et permet de réaliser des économies significatives sur les fondations, notamment en raison des masses mobilisées plus faibles en têtes de poteaux lors d'analyse sismiques.  D'un point de vue technique, la structure tridimensionnelle nécessite moins d'appuis qu'une charpente classique; seulement un poteau sur deux ont été utilisés pour supporter la structure sur les longs- pans. Le poids d'acier mis en œuvre est inférieur d'environ 60T à la solution treillis. Dans une région particulièrement sujette aux séismes, l'économie de poids se traduit par des actions sismiques sur la structure béton bien plus faibles que des treillis classiques. D'un point de vue sécuritaire, la structure tridimensionnelle présente une meilleure résistance au feu de par son hyperstaticité: en cas d'incendie, une ruine locale de la structure n'entraîne pas une ruine d'ensemble.
  • 31. Conclusion En conclusion après cette petite recherche et après avoir connaitre les avantages et les caractéristiques de ce type de structure on a fini par choisir la structure métallique tridimensionnelle pour notre projet pour sa facilité et rapidité d’assemblage ,elle s’adaptent à toute forme architectural malgré sa complexité et offre un esthétique et confort intérieur
  • 32. ● https://www.construiracier.fr/technique/solutions- constructives/structures/assemblages/ ● http://btscm.fr/dicocm/G/Construire_en_acier/LES_ELEMENTS_DE_LA_ST RUCTURE.pdf ● http://www.strres.org/fichier-utilisateur/fichiers/FAME/FAME%202.pdf ● Guide technique et pratique de la construction ● https://www.lanik.com/fr/solutions/structures-tridimensionnelles RESSOURCES
