Ministère d’enseignement supérieure et de la recherche
scientifique
École Polytechnique d’Architecture et d’Urbanisme
(E.P.A.U)
Classes Préparatoires Intégrées 2 éme Année
Travail réalisé par:
• Yahiaoui Oumaima
• Cherif Nour
• GR:13
Monographie: bastion23
Encadré par :Md dif
Contexte géographique et historique
SOURCES https://www.flickr.com/photos/144330620@N04/32215776706/in/photostream
https://www.tripadvisor.com/Attraction_Review-g293718-d3454344-Reviews-Palais_of_Rais_Bastion_23-
Algiers_Algiers_Province.html/
Le Palais des Raïs, Bastion 23 fait partie des plus importants
monuments historiques de la ville d’Alger.
Il représente, par ailleurs, l’un des derniers témoins qui
attestent physiquement du prolongement de la Médina d’El
Djazair (Casbah) vers la mer, à l'époque Ottomane jusqu'au
XIXe siècle.
Situé en bord de mer dans la
basse Casbah, Alger,Algeria.
Plan de site
Palais 17
https://www.djazairess.com/fr/lefinancier/11856
L'histoire du palais commence par la construction de Bordj-E
z-z oubia en 1576 par le Dey Ramdhan Pacha, et ceci afin
de renforcer les moyens de défense de la basse médina. On
le désigne successivement par les noms Quaâ-Essour (bas
du rempart), Sebâa tbaren (les sept tavernes) et Topanet
Arnaout à cause des pièces d’artillerie érigées par le raïs
Mami Arnaout.
Le nom de Bastion 23 lui fut donné à la suite de la
construction des remparts de la ville française. Par contre,
les numéros désignant les palais (palais 16, palais 17, etc.)
et les maisons des ’’pêcheurs’’ sont des attributions
cadastrales datant de la même période. La seule référence
historique disponible, concerne le palais 18, qui fut construit
aux environs de 1750 par le raïs Arnaout Mami.
Après 1830, le palais 18 prendra la fonction de résidence du
commandant du génie civil, puis de pensionnat pour jeunes
filles, puis fait office de consulat des États-Unis, puis de
résidence du Duc d’Aumale et enfin de bibliothèque
municipale.
Palais 23
stratification historique
https://www.algerie360.com/le-palais-des-rais-bastion-23-dalger-un-site-historique-et-un-espace-culturel-par-excellence/
L'époque ottomane Période coloniale Après l'indépendance
1750/1830 1830/1962 1962/jusqu'à aujourd'hui
1750/1798 : Construction du palais 18 par
le Dey Mustapha Pacha.
1830 : Prise d’Alger (occupation française).
1840 : Début des grands bouleversements
urbains de la Casbah d’Alger.
1906 : Date de classement du Bastion 23
patrimoine national (reconduit par
l’ordonnance no 67-281 du 20 décembre
1967).
1932 : Élaboration d’un programme
d'aménagement de la Casbah ; disparition
progressive du quartier de la marine qui laisse
place à la ville coloniale
1962 : Le Bastion 23 s’est retrouvé isolé et
devient le seul témoignage du prolongement
de la Casbah jusqu’à la mer ; squatterisation du
Bastion 23 par des familles algéroises.
Début 1980 : Relogement des familles et prise
en charge des lieux par le ministère de la
Culture.
1980/1985 : Prise en charge technique par le
COMEDOR/visites d’experts et de consultants
de l’UNESCO.
1985/1986 : Études de l’état des lieux
effectuées par le bureau d’étude turque Yapı
Merkezi
Fin 1987: Début des travaux de restauration par
une entreprise italienne.
1991 : Classement au patrimoine national.
1992 : Date de classement du bastion 23
patrimoine universel (inclus dans le périmètre
de classement de la Casbah).
1er novembre 1994 : Inauguration officielle du
Centre des Arts et de Culture du Palais des Raïs
(Bastion 23).
TRACE GEOMETRIQUE
• PALAIS 18
SOURCES :Georges marais ,architecture musulmane d’occident ,arts et
métiers
LES AXES DU TRACE
GEOMETRIQUE
PASSENT PAR :LES
MURS PORTEUR ET LES
OUVERTURES
LES AXES PASSENT
PAR:MURS PORTEUR
-OUVERTURES
-ESCALIER ET Patio
-galerie
Ils passent par :
-murs porteur
-poteaux
-galerie , patio
Ils passent par :
-murs porteur
-patio, ouvertures zénithale
FACADE INTERIEUR :
Le trace géométrique
donne
-les arcs ,garde corps
-la différence entre les
2niveaux
PLAN RDC PLAN 1 ER ETAGE PLAN 2 EME ETAGE PLAN 3 EME ETAGE
Trame de trace géométrique
Axes murs
Axes poteaux
Escalier
Patio
Galerie
Limite arc
Départ de 1 er étage
Axe de symétrie
ORGANISATION SPATIALE
Plan RDC 1er étage
2eme étage 3eme étage
skiffa
les chambres salle de bain et toilettes bayât l93ad couloir
escalier skifa ou patio stockage
chambre

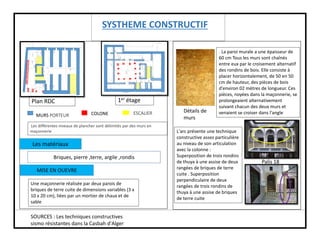

SYSTHEME CONSTRUCTIF
SOURCES : Les techniques constructives
sismo résistantes dans la Casbah d'Alger
Plan RDC 1er étage
COLONE
MURS PORTEUR
Les différentes niveaux de plancher sont délimités par des murs en
maçonnerie
ESCALIER
Une maçonnerie réalisée par deux parois de
briques de terre cuite de dimensions variables (3 x
10 x 20 cm), liées par un mortier de chaux et de
sable
. La paroi murale a une épaisseur de
60 cm Tous les murs sont chaînés
entre eux par le croisement alternatif
des rondins de bois. Elle consiste à
placer horizontalement, de 50 en 50
cm de hauteur, des pièces de bois
d'environ 02 mètres de longueur. Ces
pièces, noyées dans la maçonnerie, se
prolongeaient alternativement
suivant chacun des deux murs et
venaient se croiser dans l'angle
MISE EN OUEVRE
Les matériaux
Briques, pierre ,terre, argile ,rondis
L'arc présente une technique
constructive assez particulière
au niveau de son articulation
avec la colonne :
Superposition de trois rondins
de thuya à une assise de deux
rangées de briques de terre
cuite . Superposition
perpendiculaire de deux
rangées de trois rondins de
thuya à une assise de briques
de terre cuite
Détails de
murs
Palis 18
SYSTHEME CONSTRUCTIF
SOURCES : Les techniques constructives
sismo résistantes dans la Casbah d'Alger
La voute en berceau
voutes croisées
, les planchers et les toitures
terrasses sont réalisés en bois
mais leur typologie
constructive est particulière. Ils
sont constitués par une
superposition de deux rangées
de thuya insérées dans toute la
largeur des murs porteurs
créant ainsi une différence de
niveau. Entre les deux rondins
est disposé un voligeage en
bois. Au dessus de ces deux
rangées de rondins de thuya
sont disposées diverses
couches de pierraille et de
terre sur lesquelles est disposé
le mortier puis le carrelage
Les planchers et toiture
matériaux
 Utilisation de la pierre taillée, remplacement de la
toiture en bois par la toiture en pierre ,ainsi que le
mortier et la brique
Palais 23
Palais18
passage
III. Carreaux de céramique :
IV. Carreaux de terre cuite :
Synthèse:
Les carreaux de céramiques relevés viennent
de défirent provenance ( Italie France et
l’Espagne )
Et sont trois type: avec décors floraux ,
dessein géométrique
et naturelle
II. Les éléments en stuc:
• Colonnes / arcs
• Chapiteaux
Synthèse :
Les chapiteaux et les arcades sont des élément
récupération
, ils sont été pris sur le site des restes de
l’architecture romaine qui a occupé ce site
I. Les éléments décoratives en bois:
• Balustrade
• Portes et ouvertes
• Plafonds sculptées
Synthèse :
Concernant les éléments architectonique , les
balustrades en
bois sculptées et les ouvertures et les portes , ils
sont été
sculpté géométriquement
Étude de décor architectural de BASTION 23
Sources www.pinterest.fr
