Les structures spéciales

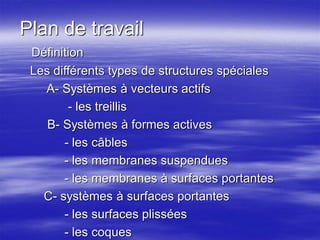

Plan de travail
Définition
Les différents types de structures spéciales
A- Systèmes à vecteurs actifs
- les treillis
B- Systèmes à formes actives
- les câbles
- les membranes suspendues
- les membranes à surfaces portantes
C- systèmes à surfaces portantes
- les surfaces plissées
- les coques

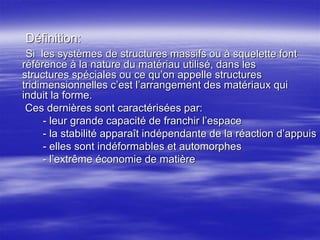

Définition:
Si les systèmes de structures massifs ou à squelette font
référence à la nature du matériau utilisé, dans les
structures spéciales ou ce qu’on appelle structures
tridimensionnelles c’est l’arrangement des matériaux qui
induit la forme.
Ces dernières sont caractérisées par:
- leur grande capacité de franchir l’espace
- la stabilité apparaît indépendante de la réaction d’appuis
- elles sont indéformables et automorphes
- l’extrême économie de matière
A- les systèmes à vecteurs actifs
Les treillis, ou systèmes triangulés comme les appelle parfois, sont
devenus l’un des types de structures les plus utilisés à partir de la
révolution industrielle, lorsque le principe de la triangulation fut découvert
, expérimenté et calculé grâce au développement du calcul vectoriel. Et
c’est la tour Eiffel qui fait connaître et reconnaître les possibilités
extraordinaire de la triangulation.
Crystal Palace à
Londres, 1851, arch. J.
Paxton, ing. Fox
Tour Eiffel

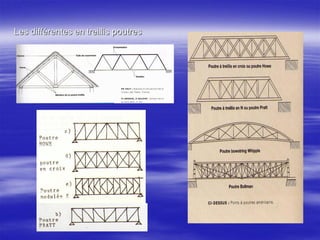

Les différentes en treillis poutres

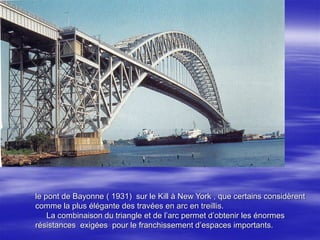

le pont de Bayonne ( 1931) sur le Kill à New York , que certains considèrent
comme la plus élégante des travées en arc en treillis.
La combinaison du triangle et de l’arc permet d’obtenir les énormes
résistances exigées pour le franchissement d’espaces importants.

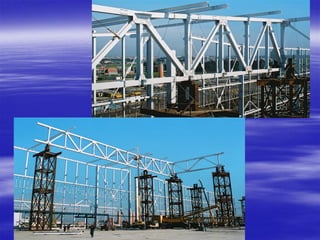

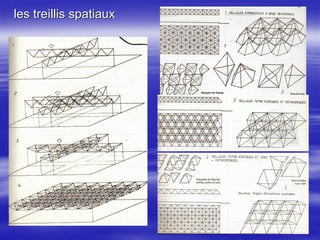

les treillis spatiaux

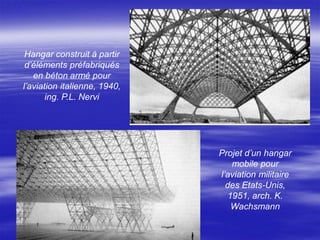

Hangar construit à partir
d’éléments préfabriqués
en béton armé pour
l’aviation italienne, 1940,
ing. P.L. Nervi
Projet d’un hangar
mobile pour
l’aviation militaire
des Etats-Unis,
1951, arch. K.
Wachsmann

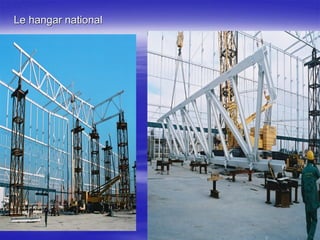

Le hangar national

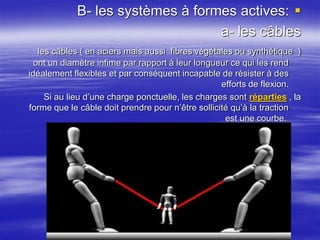

B- les systèmes à formes actives:
a- les câbles
les câbles ( en aciers mais aussi fibres végétales ou synthétique )
ont un diamètre infime par rapport à leur longueur ce qui les rend
idéalement flexibles et par conséquent incapable de résister à des
efforts de flexion.
Si au lieu d’une charge ponctuelle, les charges sont réparties , la
forme que le câble doit prendre pour n’être sollicité qu’à la traction
est une courbe.

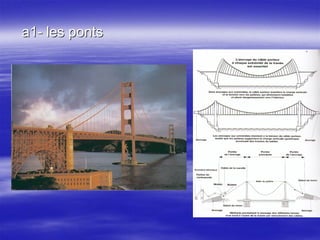

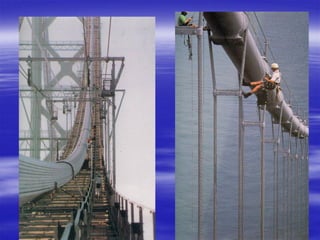

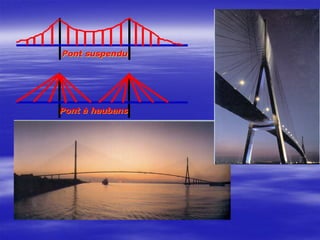

a1- les ponts

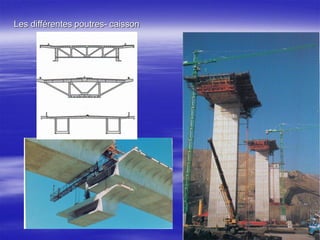

Les différentes poutres- caisson

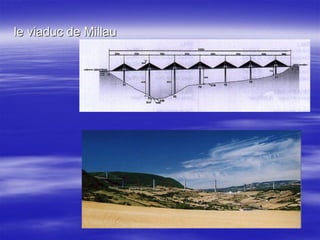

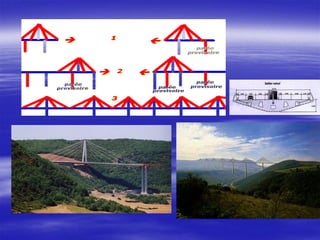

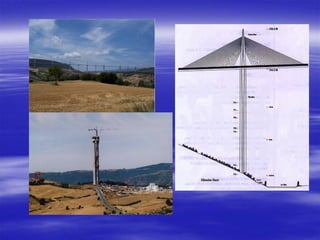

le viaduc de Millau

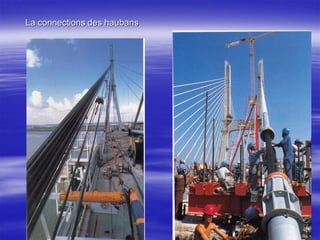

La connections des haubans

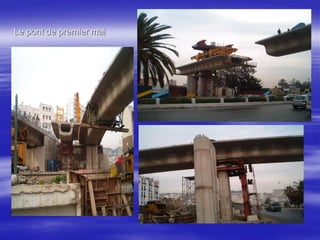

Le pont de premier mai

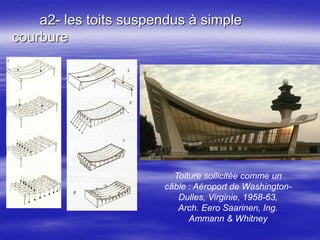

a2- les toits suspendus à simple
courbure
Toiture sollicitée comme un
câble : Aéroport de Washington-
Dulles, Virginie, 1958-63,
Arch. Eero Saarinen, Ing.
Ammann & Whitney

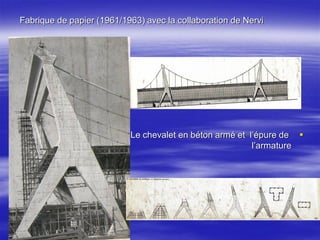

Fabrique de papier (1961/1963) avec la collaboration de Nervi
Le chevalet en béton armé et l’épure de
l’armature

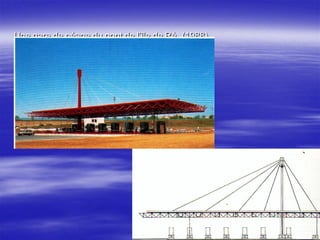

Une gare de péage du pont de l’île de Ré (1988)

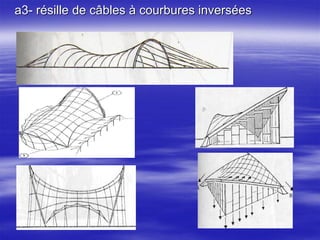

a3- résille de câbles à courbures inversées

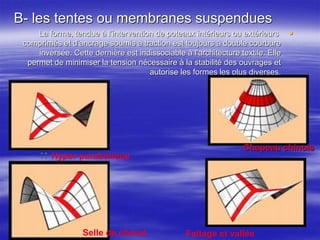

B- les tentes ou membranes suspendues
La forme, tendue à l’intervention de poteaux intérieurs ou extérieurs
comprimés et d’ancrage soumis à traction est toujours à double courbure
inversée. Cette dernière est indissociable à l’architecture textile. Elle
permet de minimiser la tension nécessaire à la stabilité des ouvrages et
autorise les formes les plus diverses.
Selle de cheval Faîtage et vallée
:: Hyper parabolique
:: Chapeau chinois

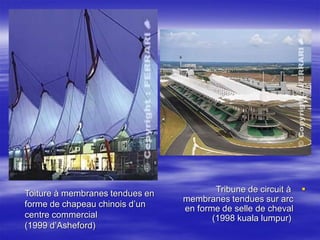

Toiture à membranes tendues en
forme de chapeau chinois d’un
centre commercial
(1999 d’Asheford)
Tribune de circuit à
membranes tendues sur arc
en forme de selle de cheval
(1998 kuala lumpur)

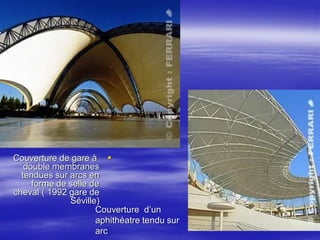

Couverture d’un
aphithéatre tendu sur
arc
Couverture de gare à
double membranes
tendues sur arcs en
forme de selle de
cheval ( 1992 gare de
Séville)
Allée piétonne en forme de
chapeau chinois inversé
(impluvium)
Hall de gare en
mutlicônes ( 2001
gare de Lourde)

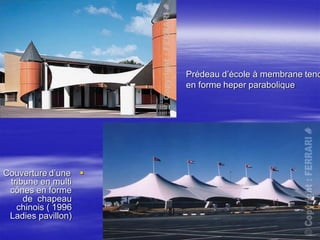

Prédeau d’école à membrane tend
en forme heper parabolique
Couverture d’une
tribune en multi
cônes en forme
de chapeau
chinois ( 1996
Ladies pavillon)

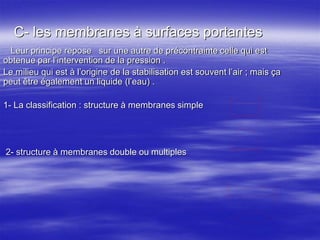

C- les membranes à surfaces portantes
Leur principe repose sur une autre de précontrainte celle qui est
obtenue par l’intervention de la pression .
Le milieu qui est à l’origine de la stabilisation est souvent l’air ; mais ça
peut être également un liquide (l’eau) .
1- La classification : structure à membranes simple
2- structure à membranes double ou multiples

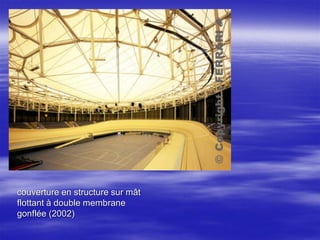

couverture en structure sur mât
flottant à double membrane
gonflée (2002)

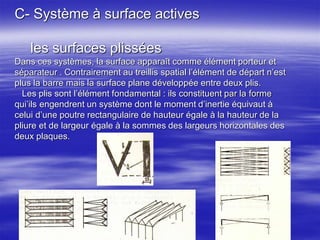

C- Système à surface actives
les surfaces plissées
Dans ces systèmes, la surface apparaît comme élément porteur et
séparateur . Contrairement au treillis spatial l’élément de départ n’est
plus la barre mais la surface plane développée entre deux plis.
Les plis sont l’élément fondamental : ils constituent par la forme
qui’ils engendrent un système dont le moment d’inertie équivaut à
celui d’une poutre rectangulaire de hauteur égale à la hauteur de la
pliure et de largeur égale à la sommes des largeurs horizontales des
deux plaques.

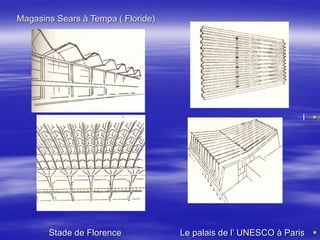

Magasins Sears à Tempa ( Floride)
l
Stade de Florence Le palais de l’ UNESCO à Paris

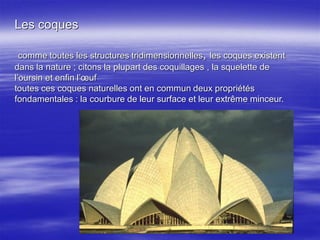

Les coques
comme toutes les structures tridimensionnelles, les coques existent
dans la nature ; citons la plupart des coquillages , la squelette de
l’oursin et enfin l’œuf
toutes ces coques naturelles ont en commun deux propriétés
fondamentales : la courbure de leur surface et leur extrême minceur.

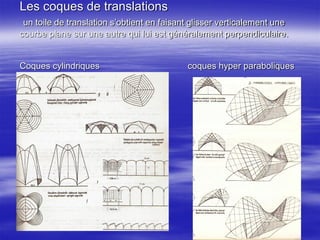

Les coques de translations
un toile de translation s’obtient en faisant glisser verticalement une
courbe plane sur une autre qui lui est généralement perpendiculaire.
Coques cylindriques coques hyper paraboliques

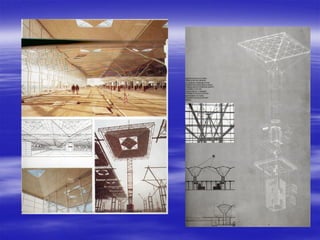

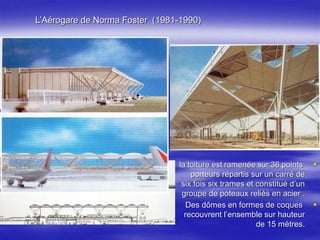

L’Aérogare de Norma Foster (1981-1990)
la toiture est ramenée sur 36 points
porteurs répartis sur un carré de
six fois six trames et constitué d’un
groupe de poteaux reliés en acier .
Des dômes en formes de coques
recouvrent l’ensemble sur hauteur
de 15 mètres.

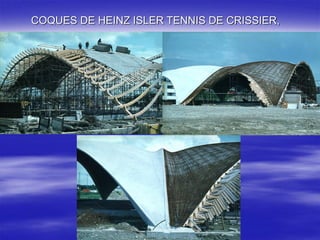

COQUES DE HEINZ ISLER TENNIS DE CRISSIER,

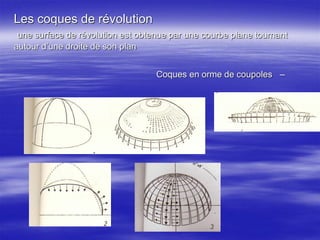

Les coques de révolution
une surface de révolution est obtenue par une courbe plane tournant
autour d’une droite de son plan
–Coques en orme de coupoles

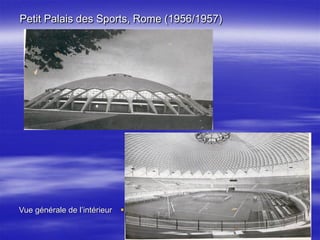

Petit Palais des Sports, Rome (1956/1957)
Vue générale de l’intérieur

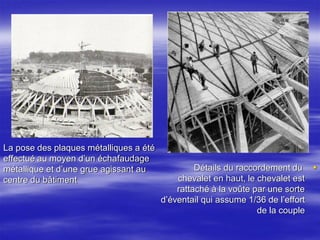

La pose des plaques métalliques a été
effectué au moyen d’un échafaudage
métallique et d’une grue agissant au
centre du bâtiment
Détails du raccordement du
chevalet en haut, le chevalet est
rattaché à la voûte par une sorte
d’éventail qui assume 1/36 de l’effort
de la couple

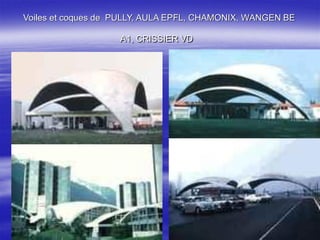

Voiles et coques de PULLY, AULA EPFL, CHAMONIX, WANGEN BE
A1, CRISSIER VD

Contenu connexe

Tendances

Expose de l ascenseur
Expose de l ascenseurExpose de l ascenseur
Expose de l ascenseur
Sami Sahli

analyse urbaine de béjaia
analyse urbaine de béjaiaanalyse urbaine de béjaia
analyse urbaine de béjaiaHiba Architecte

Analyse du gare routiere
Analyse du gare routiereAnalyse du gare routiere
Analyse du gare routiere
Minocha Archit

analyse urbaine de la ville d'Annaba
analyse urbaine de la ville d'Annabaanalyse urbaine de la ville d'Annaba
analyse urbaine de la ville d'Annaba
Sami Sahli

Habitat collectif et semi collectif entre divergences et convergences
Habitat collectif et semi collectif entre divergences et convergencesHabitat collectif et semi collectif entre divergences et convergences
Habitat collectif et semi collectif entre divergences et convergences
ghafour abdou

Présentation de projet urbain
Présentation de projet urbainPrésentation de projet urbain
Présentation de projet urbain
Sami Sahli

Cour voiles
Cour voilesCour voiles
Cour voiles
Sami Sahli

Les structures métalliques
Les structures métalliques Les structures métalliques
Les structures métalliques
Sami Sahli

Structure tendue
Structure tendue Structure tendue
Structure tendue
archi Mouna

Organisation du tissu urbain
Organisation du tissu urbainOrganisation du tissu urbain
Organisation du tissu urbainSami Sahli

l'habitat individuel à jijel
l'habitat individuel à jijel l'habitat individuel à jijel
l'habitat individuel à jijel
Nina Lee


Tendances (20)

Planchers 01
Planchers 01Planchers 01
Planchers 01

Expose de l ascenseur
Expose de l ascenseurExpose de l ascenseur
Expose de l ascenseur

analyse urbaine de béjaia
analyse urbaine de béjaiaanalyse urbaine de béjaia
analyse urbaine de béjaia

Structure metalique
Structure metaliqueStructure metalique
Structure metalique

Analyse du gare routiere
Analyse du gare routiereAnalyse du gare routiere
Analyse du gare routiere

analyse urbaine de la ville d'Annaba
analyse urbaine de la ville d'Annabaanalyse urbaine de la ville d'Annaba
analyse urbaine de la ville d'Annaba

Habitat collectif et semi collectif entre divergences et convergences
Habitat collectif et semi collectif entre divergences et convergencesHabitat collectif et semi collectif entre divergences et convergences
Habitat collectif et semi collectif entre divergences et convergences

Analyse urbaine casbah
Analyse  urbaine casbahAnalyse  urbaine casbah
Analyse urbaine casbah

Analyse urbaine
Analyse urbaineAnalyse urbaine
Analyse urbaine

Présentation de projet urbain
Présentation de projet urbainPrésentation de projet urbain
Présentation de projet urbain

Cour voiles
Cour voilesCour voiles
Cour voiles

Fondations 02
Fondations 02Fondations 02
Fondations 02

Treillis
TreillisTreillis
Treillis

Les structures métalliques
Les structures métalliques Les structures métalliques
Les structures métalliques

La croissance urbaine
La croissance urbaine La croissance urbaine
La croissance urbaine

Structure tendue
Structure tendue Structure tendue
Structure tendue

Pouillon
PouillonPouillon
Pouillon

Expose
ExposeExpose
Expose

Organisation du tissu urbain
Organisation du tissu urbainOrganisation du tissu urbain
Organisation du tissu urbain

l'habitat individuel à jijel
l'habitat individuel à jijel l'habitat individuel à jijel
l'habitat individuel à jijel


En vedette

La couleur
La couleurLa couleur
La couleur
isabbalthazar

Formation à l'école d'architecture de Bordeaux
Formation à l'école d'architecture de BordeauxFormation à l'école d'architecture de Bordeaux
Formation à l'école d'architecture de Bordeaux
Xavier COIFFARD

Chapitre 8 2_lumière et architecture
Chapitre 8 2_lumière et architectureChapitre 8 2_lumière et architecture
Chapitre 8 2_lumière et architecture
naila athamnia

Ut1 taller vip 05 06 l'art et la nature
Ut1 taller vip 05 06 l'art et la natureUt1 taller vip 05 06 l'art et la nature
Ut1 taller vip 05 06 l'art et la naturepermsea1314

Roue des couleurs
Roue des couleursRoue des couleurs
Roue des couleurs
Jean-Francois Messier

Eclectisme et polychromie
Eclectisme et polychromie Eclectisme et polychromie
Eclectisme et polychromie 8888888anna

Les elements et principes de la conception
Les elements et principes de la conceptionLes elements et principes de la conception
Les elements et principes de la conceptionMmeChaves

Cours théorie de projet: les Couleurs et l'architecture
Cours théorie de projet: les Couleurs et l'architectureCours théorie de projet: les Couleurs et l'architecture
Cours théorie de projet: les Couleurs et l'architecture
Archi Guelma

Les couleurs en architecture
Les couleurs en architectureLes couleurs en architecture
Les couleurs en architecture
Mȉss ArćhiťeĉtuƦā


En vedette (10)

La couleur
La couleurLa couleur
La couleur

Formation à l'école d'architecture de Bordeaux
Formation à l'école d'architecture de BordeauxFormation à l'école d'architecture de Bordeaux
Formation à l'école d'architecture de Bordeaux

Chapitre 8 2_lumière et architecture
Chapitre 8 2_lumière et architectureChapitre 8 2_lumière et architecture
Chapitre 8 2_lumière et architecture

Ut1 taller vip 05 06 l'art et la nature
Ut1 taller vip 05 06 l'art et la natureUt1 taller vip 05 06 l'art et la nature
Ut1 taller vip 05 06 l'art et la nature

Roue des couleurs
Roue des couleursRoue des couleurs
Roue des couleurs

Eclectisme et polychromie
Eclectisme et polychromie Eclectisme et polychromie
Eclectisme et polychromie

Les elements et principes de la conception
Les elements et principes de la conceptionLes elements et principes de la conception
Les elements et principes de la conception

Cours théorie de projet: les Couleurs et l'architecture
Cours théorie de projet: les Couleurs et l'architectureCours théorie de projet: les Couleurs et l'architecture
Cours théorie de projet: les Couleurs et l'architecture

Les couleurs en architecture
Les couleurs en architectureLes couleurs en architecture
Les couleurs en architecture

Powerpoint atelier couleurs
Powerpoint atelier couleursPowerpoint atelier couleurs
Powerpoint atelier couleurs


Similaire à Cours Structure: Les structures spaciales

Les structures spaciales.radja
Les structures spaciales.radjaLes structures spaciales.radja
Les structures spaciales.radjaHiba Architecte

ponts suspendus
ponts suspendusponts suspendus
ponts suspendus
ILYES MHAMMEDIA

Utilisation treillis
Utilisation treillisUtilisation treillis
Utilisation treillis
Fayçal Nofal

Stuctures autoportantes expose amar
Stuctures autoportantes expose amarStuctures autoportantes expose amar
Stuctures autoportantes expose amarHiba Architecte

Structures horizontales-2019
Structures horizontales-2019Structures horizontales-2019
Structures horizontales-2019
ihebabdennaji

Architecture- Presentation de Franchissement
Architecture- Presentation de Franchissement Architecture- Presentation de Franchissement
Architecture- Presentation de Franchissement
TunahanAkkurt

LA STRUCTURE ET LENVELOPPE EN ARCHITECTURE (2).ppt
LA STRUCTURE ET LENVELOPPE EN ARCHITECTURE (2).pptLA STRUCTURE ET LENVELOPPE EN ARCHITECTURE (2).ppt
LA STRUCTURE ET LENVELOPPE EN ARCHITECTURE (2).ppt
NoureddineSifi

LES_ELEMENTS_DELA_STRUCTURE d'une charpente .pdf
LES_ELEMENTS_DELA_STRUCTURE d'une charpente .pdfLES_ELEMENTS_DELA_STRUCTURE d'une charpente .pdf
LES_ELEMENTS_DELA_STRUCTURE d'une charpente .pdf
elghaouatimane

1 principes - oa courants - sur cintres - a l'avancement
1   principes - oa courants - sur cintres - a l'avancement1   principes - oa courants - sur cintres - a l'avancement
1 principes - oa courants - sur cintres - a l'avancement
HASSEN HAMMAMI

expose 2024 tridimensionelle.pptx
expose 2024 tridimensionelle.pptxexpose 2024 tridimensionelle.pptx
expose 2024 tridimensionelle.pptx
zeregabdelhakim5

aéronautique cours avion fusée engin est des truc
aéronautique cours avion fusée engin est des trucaéronautique cours avion fusée engin est des truc
aéronautique cours avion fusée engin est des truc
mrduckly

Aciers, développement durable
Aciers, développement durableAciers, développement durable
Aciers, développement durableSami Sahli

chap-1-1-OA-master-pro.pdf
chap-1-1-OA-master-pro.pdfchap-1-1-OA-master-pro.pdf
chap-1-1-OA-master-pro.pdf
WiemHosni

Chapitre 1 : Généralité
Chapitre 1 :  GénéralitéChapitre 1 :  Généralité
Chapitre 1 : Généralité
Adel Nehaoua

Diaporama contreventement
Diaporama contreventementDiaporama contreventement
Diaporama contreventement
maeangld

MOOC Structures en Architecture Pont Jacques-Chaban-Delmas
MOOC Structures en Architecture Pont Jacques-Chaban-DelmasMOOC Structures en Architecture Pont Jacques-Chaban-Delmas
MOOC Structures en Architecture Pont Jacques-Chaban-Delmas
KarimBasiony1


Similaire à Cours Structure: Les structures spaciales (17)

Les structures spaciales.radja
Les structures spaciales.radjaLes structures spaciales.radja
Les structures spaciales.radja

ponts suspendus
ponts suspendusponts suspendus
ponts suspendus

Utilisation treillis
Utilisation treillisUtilisation treillis
Utilisation treillis

Stuctures autoportantes expose amar
Stuctures autoportantes expose amarStuctures autoportantes expose amar
Stuctures autoportantes expose amar

Structures horizontales-2019
Structures horizontales-2019Structures horizontales-2019
Structures horizontales-2019

Architecture- Presentation de Franchissement
Architecture- Presentation de Franchissement Architecture- Presentation de Franchissement
Architecture- Presentation de Franchissement

LA STRUCTURE ET LENVELOPPE EN ARCHITECTURE (2).ppt
LA STRUCTURE ET LENVELOPPE EN ARCHITECTURE (2).pptLA STRUCTURE ET LENVELOPPE EN ARCHITECTURE (2).ppt
LA STRUCTURE ET LENVELOPPE EN ARCHITECTURE (2).ppt

LES_ELEMENTS_DELA_STRUCTURE d'une charpente .pdf
LES_ELEMENTS_DELA_STRUCTURE d'une charpente .pdfLES_ELEMENTS_DELA_STRUCTURE d'une charpente .pdf
LES_ELEMENTS_DELA_STRUCTURE d'une charpente .pdf

1 principes - oa courants - sur cintres - a l'avancement
1   principes - oa courants - sur cintres - a l'avancement1   principes - oa courants - sur cintres - a l'avancement
1 principes - oa courants - sur cintres - a l'avancement

expose 2024 tridimensionelle.pptx
expose 2024 tridimensionelle.pptxexpose 2024 tridimensionelle.pptx
expose 2024 tridimensionelle.pptx

aéronautique cours avion fusée engin est des truc
aéronautique cours avion fusée engin est des trucaéronautique cours avion fusée engin est des truc
aéronautique cours avion fusée engin est des truc

Aciers, développement durable
Aciers, développement durableAciers, développement durable
Aciers, développement durable

Diaphragme
DiaphragmeDiaphragme
Diaphragme

chap-1-1-OA-master-pro.pdf
chap-1-1-OA-master-pro.pdfchap-1-1-OA-master-pro.pdf
chap-1-1-OA-master-pro.pdf

Chapitre 1 : Généralité
Chapitre 1 :  GénéralitéChapitre 1 :  Généralité
Chapitre 1 : Généralité

Diaporama contreventement
Diaporama contreventementDiaporama contreventement
Diaporama contreventement

MOOC Structures en Architecture Pont Jacques-Chaban-Delmas
MOOC Structures en Architecture Pont Jacques-Chaban-DelmasMOOC Structures en Architecture Pont Jacques-Chaban-Delmas
MOOC Structures en Architecture Pont Jacques-Chaban-Delmas


Plus de Archi Guelma

دراسة تطبيقية لقانون 15 08
دراسة تطبيقية لقانون 15 08دراسة تطبيقية لقانون 15 08
دراسة تطبيقية لقانون 15 08
Archi Guelma

الجريدة الرسمية 2017
الجريدة الرسمية 2017الجريدة الرسمية 2017
الجريدة الرسمية 2017
Archi Guelma

Exposée sur le Mouvement moderne en architecture
Exposée sur le Mouvement moderne en architectureExposée sur le Mouvement moderne en architecture
Exposée sur le Mouvement moderne en architecture
Archi Guelma

Comment faire une bonne analyse de site
Comment faire une bonne analyse de siteComment faire une bonne analyse de site
Comment faire une bonne analyse de site
Archi Guelma

Cours photographie en architecture 2ème année
Cours photographie en architecture 2ème annéeCours photographie en architecture 2ème année
Cours photographie en architecture 2ème année
Archi Guelma

Climatologie de la wilaya de Guelma
Climatologie de la wilaya de GuelmaClimatologie de la wilaya de Guelma
Climatologie de la wilaya de Guelma
Archi Guelma

Cours Atelier de Construction 2ème année: Les Tarvaux de Terassement
Cours Atelier de Construction 2ème année: Les Tarvaux de TerassementCours Atelier de Construction 2ème année: Les Tarvaux de Terassement
Cours Atelier de Construction 2ème année: Les Tarvaux de Terassement
Archi Guelma

Cours Théorie du projet: Concepts et Idées
Cours Théorie du projet: Concepts et IdéesCours Théorie du projet: Concepts et Idées
Cours Théorie du projet: Concepts et Idées
Archi Guelma

Cours HCA: La mésopotamie ou le début de l'architecture
Cours HCA: La mésopotamie ou le début de l'architectureCours HCA: La mésopotamie ou le début de l'architecture
Cours HCA: La mésopotamie ou le début de l'architecture
Archi Guelma

Lexique du batiment et de quelque autres domaines apparentées
Lexique du batiment et de quelque autres domaines apparentéesLexique du batiment et de quelque autres domaines apparentées
Lexique du batiment et de quelque autres domaines apparentées
Archi Guelma

Dictionnaire d'architecture
Dictionnaire d'architectureDictionnaire d'architecture
Dictionnaire d'architecture
Archi Guelma

Cours Structure: Les Contreventements
Cours Structure: Les ContreventementsCours Structure: Les Contreventements
Cours Structure: Les Contreventements
Archi Guelma

Oued Souf Gout
Oued Souf GoutOued Souf Gout
Oued Souf Gout
Archi Guelma

Systemes constructifs
Systemes constructifsSystemes constructifs
Systemes constructifs
Archi Guelma

Guide pratique Les escaliers
Guide pratique Les escaliersGuide pratique Les escaliers
Guide pratique Les escaliers
Archi Guelma

Cours HCA: Revolution industrielle
Cours HCA: Revolution industrielleCours HCA: Revolution industrielle
Cours HCA: Revolution industrielle
Archi Guelma

Cours HCA: Arts and Crafts
Cours HCA: Arts and CraftsCours HCA: Arts and Crafts
Cours HCA: Arts and Crafts
Archi Guelma

Cours HCA: L'école de CHICAGO
Cours HCA: L'école de CHICAGOCours HCA: L'école de CHICAGO
Cours HCA: L'école de CHICAGO
Archi Guelma

Cours l'art nouveau
Cours l'art nouveauCours l'art nouveau
Cours l'art nouveau
Archi Guelma

Le BAUHAUS une école antiacadémique
Le BAUHAUS une école antiacadémiqueLe BAUHAUS une école antiacadémique
Le BAUHAUS une école antiacadémique
Archi Guelma


Plus de Archi Guelma (20)

دراسة تطبيقية لقانون 15 08
دراسة تطبيقية لقانون 15 08دراسة تطبيقية لقانون 15 08
دراسة تطبيقية لقانون 15 08

الجريدة الرسمية 2017
الجريدة الرسمية 2017الجريدة الرسمية 2017
الجريدة الرسمية 2017

Exposée sur le Mouvement moderne en architecture
Exposée sur le Mouvement moderne en architectureExposée sur le Mouvement moderne en architecture
Exposée sur le Mouvement moderne en architecture

Comment faire une bonne analyse de site
Comment faire une bonne analyse de siteComment faire une bonne analyse de site
Comment faire une bonne analyse de site

Cours photographie en architecture 2ème année
Cours photographie en architecture 2ème annéeCours photographie en architecture 2ème année
Cours photographie en architecture 2ème année

Climatologie de la wilaya de Guelma
Climatologie de la wilaya de GuelmaClimatologie de la wilaya de Guelma
Climatologie de la wilaya de Guelma

Cours Atelier de Construction 2ème année: Les Tarvaux de Terassement
Cours Atelier de Construction 2ème année: Les Tarvaux de TerassementCours Atelier de Construction 2ème année: Les Tarvaux de Terassement
Cours Atelier de Construction 2ème année: Les Tarvaux de Terassement

Cours Théorie du projet: Concepts et Idées
Cours Théorie du projet: Concepts et IdéesCours Théorie du projet: Concepts et Idées
Cours Théorie du projet: Concepts et Idées

Cours HCA: La mésopotamie ou le début de l'architecture
Cours HCA: La mésopotamie ou le début de l'architectureCours HCA: La mésopotamie ou le début de l'architecture
Cours HCA: La mésopotamie ou le début de l'architecture

Lexique du batiment et de quelque autres domaines apparentées
Lexique du batiment et de quelque autres domaines apparentéesLexique du batiment et de quelque autres domaines apparentées
Lexique du batiment et de quelque autres domaines apparentées

Dictionnaire d'architecture
Dictionnaire d'architectureDictionnaire d'architecture
Dictionnaire d'architecture

Cours Structure: Les Contreventements
Cours Structure: Les ContreventementsCours Structure: Les Contreventements
Cours Structure: Les Contreventements

Oued Souf Gout
Oued Souf GoutOued Souf Gout
Oued Souf Gout

Systemes constructifs
Systemes constructifsSystemes constructifs
Systemes constructifs

Guide pratique Les escaliers
Guide pratique Les escaliersGuide pratique Les escaliers
Guide pratique Les escaliers

Cours HCA: Revolution industrielle
Cours HCA: Revolution industrielleCours HCA: Revolution industrielle
Cours HCA: Revolution industrielle

Cours HCA: Arts and Crafts
Cours HCA: Arts and CraftsCours HCA: Arts and Crafts
Cours HCA: Arts and Crafts

Cours HCA: L'école de CHICAGO
Cours HCA: L'école de CHICAGOCours HCA: L'école de CHICAGO
Cours HCA: L'école de CHICAGO

Cours l'art nouveau
Cours l'art nouveauCours l'art nouveau
Cours l'art nouveau

Le BAUHAUS une école antiacadémique
Le BAUHAUS une école antiacadémiqueLe BAUHAUS une école antiacadémique
Le BAUHAUS une école antiacadémique


Dernier

Iris et les hommes.pptx
Iris      et         les      hommes.pptxIris      et         les      hommes.pptx
Iris et les hommes.pptx
Txaruka

Mémoire de licence en finance comptabilité et audit
Mémoire de licence en finance comptabilité et auditMémoire de licence en finance comptabilité et audit
Mémoire de licence en finance comptabilité et audit
MelDjobo

Système de gestion des fichiers de amine
Système de gestion des fichiers de amineSystème de gestion des fichiers de amine
Système de gestion des fichiers de amine
sewawillis

Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La JeunesseConseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Oscar Smith

Cours de conjugaison des verbes du premier, deuxième et troisième groupe
Cours de conjugaison des verbes du premier, deuxième et troisième groupeCours de conjugaison des verbes du premier, deuxième et troisième groupe
Cours de conjugaison des verbes du premier, deuxième et troisième groupe
Yuma91

Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024
Friends of African Village Libraries

Edito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdfEdito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdf
WarlockeTamagafk

Iris van Herpen. pptx
Iris            van        Herpen.     pptxIris            van        Herpen.     pptx
Iris van Herpen. pptx
Txaruka

Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
cristionobedi

SYLLABUS DU COURS MARKETING DTS 1-2.pdf
SYLLABUS DU COURS  MARKETING DTS 1-2.pdfSYLLABUS DU COURS  MARKETING DTS 1-2.pdf
SYLLABUS DU COURS MARKETING DTS 1-2.pdf
Moukagni Evrard

Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
mrelmejri

Iris van Herpen. pptx
Iris         van         Herpen.      pptxIris         van         Herpen.      pptx
Iris van Herpen. pptx
Txaruka


Dernier (12)

Iris et les hommes.pptx
Iris      et         les      hommes.pptxIris      et         les      hommes.pptx
Iris et les hommes.pptx

Mémoire de licence en finance comptabilité et audit
Mémoire de licence en finance comptabilité et auditMémoire de licence en finance comptabilité et audit
Mémoire de licence en finance comptabilité et audit

Système de gestion des fichiers de amine
Système de gestion des fichiers de amineSystème de gestion des fichiers de amine
Système de gestion des fichiers de amine

Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La JeunesseConseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse

Cours de conjugaison des verbes du premier, deuxième et troisième groupe
Cours de conjugaison des verbes du premier, deuxième et troisième groupeCours de conjugaison des verbes du premier, deuxième et troisième groupe
Cours de conjugaison des verbes du premier, deuxième et troisième groupe

Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024

Edito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdfEdito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdf

Iris van Herpen. pptx
Iris            van        Herpen.     pptxIris            van        Herpen.     pptx
Iris van Herpen. pptx

Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...

SYLLABUS DU COURS MARKETING DTS 1-2.pdf
SYLLABUS DU COURS  MARKETING DTS 1-2.pdfSYLLABUS DU COURS  MARKETING DTS 1-2.pdf
SYLLABUS DU COURS MARKETING DTS 1-2.pdf

Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...

Iris van Herpen. pptx
Iris         van         Herpen.      pptxIris         van         Herpen.      pptx
Iris van Herpen. pptx


Cours Structure: Les structures spaciales

  • 2. Plan de travail Définition Les différents types de structures spéciales A- Systèmes à vecteurs actifs - les treillis B- Systèmes à formes actives - les câbles - les membranes suspendues - les membranes à surfaces portantes C- systèmes à surfaces portantes - les surfaces plissées - les coques
  • 3. Définition: Si les systèmes de structures massifs ou à squelette font référence à la nature du matériau utilisé, dans les structures spéciales ou ce qu’on appelle structures tridimensionnelles c’est l’arrangement des matériaux qui induit la forme. Ces dernières sont caractérisées par: - leur grande capacité de franchir l’espace - la stabilité apparaît indépendante de la réaction d’appuis - elles sont indéformables et automorphes - l’extrême économie de matière
  • 4. A- les systèmes à vecteurs actifs Les treillis, ou systèmes triangulés comme les appelle parfois, sont devenus l’un des types de structures les plus utilisés à partir de la révolution industrielle, lorsque le principe de la triangulation fut découvert , expérimenté et calculé grâce au développement du calcul vectoriel. Et c’est la tour Eiffel qui fait connaître et reconnaître les possibilités extraordinaire de la triangulation. Crystal Palace à Londres, 1851, arch. J. Paxton, ing. Fox Tour Eiffel
  • 5. Les différentes en treillis poutres
  • 6. le pont de Bayonne ( 1931) sur le Kill à New York , que certains considèrent comme la plus élégante des travées en arc en treillis. La combinaison du triangle et de l’arc permet d’obtenir les énormes résistances exigées pour le franchissement d’espaces importants.

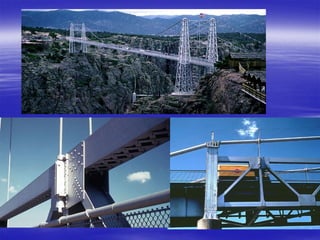

  • 7.
  • 9. Hangar construit à partir d’éléments préfabriqués en béton armé pour l’aviation italienne, 1940, ing. P.L. Nervi Projet d’un hangar mobile pour l’aviation militaire des Etats-Unis, 1951, arch. K. Wachsmann

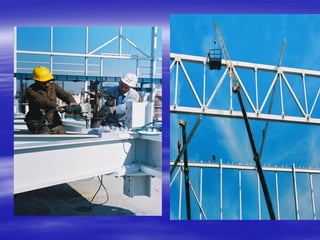

  • 11.
  • 12.

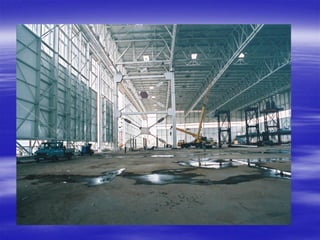

  • 13.
  • 14. B- les systèmes à formes actives: a- les câbles les câbles ( en aciers mais aussi fibres végétales ou synthétique ) ont un diamètre infime par rapport à leur longueur ce qui les rend idéalement flexibles et par conséquent incapable de résister à des efforts de flexion. Si au lieu d’une charge ponctuelle, les charges sont réparties , la forme que le câble doit prendre pour n’être sollicité qu’à la traction est une courbe.
  • 16.
  • 18.
  • 19. le viaduc de Millau
  • 20.
  • 21.
  • 23. Le pont de premier mai
  • 24. a2- les toits suspendus à simple courbure Toiture sollicitée comme un câble : Aéroport de Washington- Dulles, Virginie, 1958-63, Arch. Eero Saarinen, Ing. Ammann & Whitney
  • 25. Fabrique de papier (1961/1963) avec la collaboration de Nervi Le chevalet en béton armé et l’épure de l’armature
  • 26. Une gare de péage du pont de l’île de Ré (1988)
  • 27. a3- résille de câbles à courbures inversées
  • 28. B- les tentes ou membranes suspendues La forme, tendue à l’intervention de poteaux intérieurs ou extérieurs comprimés et d’ancrage soumis à traction est toujours à double courbure inversée. Cette dernière est indissociable à l’architecture textile. Elle permet de minimiser la tension nécessaire à la stabilité des ouvrages et autorise les formes les plus diverses. Selle de cheval Faîtage et vallée :: Hyper parabolique :: Chapeau chinois
  • 29. Toiture à membranes tendues en forme de chapeau chinois d’un centre commercial (1999 d’Asheford) Tribune de circuit à membranes tendues sur arc en forme de selle de cheval (1998 kuala lumpur)
  • 30. Couverture d’un aphithéatre tendu sur arc Couverture de gare à double membranes tendues sur arcs en forme de selle de cheval ( 1992 gare de Séville)
  • 31. Allée piétonne en forme de chapeau chinois inversé (impluvium) Hall de gare en mutlicônes ( 2001 gare de Lourde)
  • 32. Prédeau d’école à membrane tend en forme heper parabolique Couverture d’une tribune en multi cônes en forme de chapeau chinois ( 1996 Ladies pavillon)
  • 33. C- les membranes à surfaces portantes Leur principe repose sur une autre de précontrainte celle qui est obtenue par l’intervention de la pression . Le milieu qui est à l’origine de la stabilisation est souvent l’air ; mais ça peut être également un liquide (l’eau) . 1- La classification : structure à membranes simple 2- structure à membranes double ou multiples

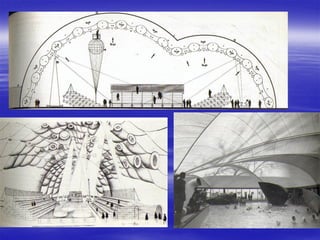

  • 34.
  • 35. couverture en structure sur mât flottant à double membrane gonflée (2002)
  • 36. C- Système à surface actives les surfaces plissées Dans ces systèmes, la surface apparaît comme élément porteur et séparateur . Contrairement au treillis spatial l’élément de départ n’est plus la barre mais la surface plane développée entre deux plis. Les plis sont l’élément fondamental : ils constituent par la forme qui’ils engendrent un système dont le moment d’inertie équivaut à celui d’une poutre rectangulaire de hauteur égale à la hauteur de la pliure et de largeur égale à la sommes des largeurs horizontales des deux plaques.
  • 37. Magasins Sears à Tempa ( Floride) l Stade de Florence Le palais de l’ UNESCO à Paris
  • 38. Les coques comme toutes les structures tridimensionnelles, les coques existent dans la nature ; citons la plupart des coquillages , la squelette de l’oursin et enfin l’œuf toutes ces coques naturelles ont en commun deux propriétés fondamentales : la courbure de leur surface et leur extrême minceur.
  • 39. Les coques de translations un toile de translation s’obtient en faisant glisser verticalement une courbe plane sur une autre qui lui est généralement perpendiculaire. Coques cylindriques coques hyper paraboliques
  • 40. L’Aérogare de Norma Foster (1981-1990) la toiture est ramenée sur 36 points porteurs répartis sur un carré de six fois six trames et constitué d’un groupe de poteaux reliés en acier . Des dômes en formes de coques recouvrent l’ensemble sur hauteur de 15 mètres.
  • 41.
  • 42. COQUES DE HEINZ ISLER TENNIS DE CRISSIER,
  • 43. Les coques de révolution une surface de révolution est obtenue par une courbe plane tournant autour d’une droite de son plan –Coques en orme de coupoles
  • 44. Petit Palais des Sports, Rome (1956/1957) Vue générale de l’intérieur
  • 45. La pose des plaques métalliques a été effectué au moyen d’un échafaudage métallique et d’une grue agissant au centre du bâtiment Détails du raccordement du chevalet en haut, le chevalet est rattaché à la voûte par une sorte d’éventail qui assume 1/36 de l’effort de la couple
  • 46. Voiles et coques de PULLY, AULA EPFL, CHAMONIX, WANGEN BE A1, CRISSIER VD
