Stade de Maracaña
Stade de Meknès
STADE OLYMPIQUE M OHAMMADIA
Introduction :
L’approche architecturale constitue la phase importante ou le projet passe d’une somme d’image,
de discours et d’intentions à une réalité spatiale, volumétrique et planimétrique.
1) Système des concepts :
« Les concepts sont des éléments existants ou symboliques qui répondent
au niveau de la conception afin d’arriver à un sujet cohérent. »1
La centralité :
Le centre est le pont sur lequel se focalise l'attention.
La simplicité :
La simplicité c’est la rapidité de la perception et la facilité de la
description. L’image mentale d’une forme simple est constituée d’une
manière rapide et efficace: elle est saisie d’un seul coup d’œil.
La fragmentation :
L’idée est qu’au lieu de faire un objet compact et unique ; on le divise en
pièces, pour créer des failles, qui vont permettre de faire respirer les
lieux.2
L’articulation :
L’articulation entre les éléments accentue l’autonomie des parties. Elle
met en
Valeur l’existence et le rôle particulier des différents constitutifs
du bâtiment. ²
La monumentalité :
De part son positionnement et son importance notre projet doit être monumental et identifiable et
constituer un élément d’appel et d’attraction.
1
Oswald Mathias UNGERS
2
Christian de Portzamparc
34
Stade de France
Stade des jeux asiatiques
STADE OLYMPIQUE M OHAMMADIA
Le mouvement :
Ce concept se traduira dans notre projet à travers la forme courbé et dynamique.
2) Genèse du projet :
*Choix de la figure géométrique de base:
*Première hypothèse : Stade rectangulaire
La forme suit les lignes du terrain au plus
près.
Exemple d'un stade rectangulaire3
:
3
Les équipements sportifs, Catherine Sabbah et François Vignole, édition LE MONITEUR.
35
STADE OLYMPIQUE M OHAMMADIA
Stade Lassessare, Espagne. Eduardo
Arroyo et agence No. MAD
36
Maquette de la 1ère
proposition
STADE OLYMPIQUE M OHAMMADIA

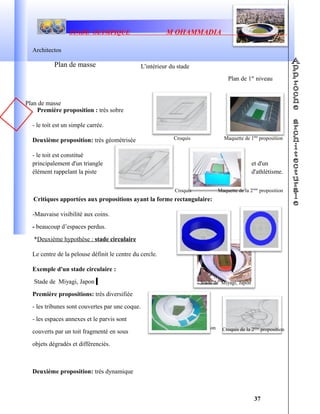

Architectos
Première proposition : très sobre
- le toit est un simple carrée.
Deuxième proposition: très géométrisée
- le toit est constitué
principalement d'un triangle et d'un
élément rappelant la piste d'athlétisme.
Critiques apportées aux propositions ayant la forme rectangulaire:
-Mauvaise visibilité aux coins.
- beaucoup d’espaces perdus.
*Deuxième hypothèse : stade circulaire
Le centre de la pelouse définit le centre du cercle.
Exemple d'un stade circulaire :
Stade de Miyagi, Japon
Première propositions: très diversifiée
- les tribunes sont couvertes par une coque.
- les espaces annexes et le parvis sont
couverts par un toit fragmenté en sous
objets dégradés et différenciés.
Deuxième proposition: très dynamique
37
Plan de masse L'intérieur du stade
Plan de 1er
niveau
Croquis
Croquis
Maquette de 1ère
proposition
Maquette de la 2ème
proposition
Croquis de la 2ème
proposition
Plan de masse
Stade de Miyagi, Japon
Synthèse:
L'élément géométrique de base choisi c'est l'ellipse
STADE OLYMPIQUE M OHAMMADIA
- la couverture est fragmentée en donnant un
aspect dynamique: elle se prolonge pour
couvrir le parcours principal.
Critiques apportées aux propositions ayant la forme circulaire:
- Incompatibilité formelle avec le rectangle de la pelouse.
- inégalité de la qualité de visibilité.
- Difficulté d’organisation des principales fonctions.
*Troisième hypothèse: stade elliptique :
La forme elliptique caractérise la plupart des stades vus:
- la compatibilité formelle avec le rectangle de la pelouse.
- la bonne visibilité partout.
- la courbe améliore la vision des spectateurs et favorise l’évolution des athlètes.
Exemple d'un stade elliptique : Stade Chaban Delmas, Bordeaux. 4
Première proposition:
- création d'un élément d'appel vertical supportant un disque et couronné par un
ballon, symbolisant ainsi le football et la flamme olympique (la métaphore).
4
www.google.com
38
Maquette de la 1ére proposition
Croquis
Croquis
Croquis de la 2ème
proposition
STADE OLYMPIQUE M OHAMMADIA
- prolongement de la couverture du stade pour rejoindre l'élément vertical
(articulation)
Critiques apportées à la 1ère
proposition:
- inutilité de création d'un autre élément de repère (le stade déjà en lui-même remplie cette
mission).
- l'élément vertical crée un obstacle vis-à-vis la fluidité de circulation au niveau du parvis.
- problème de proportions entre le volume du stade et celui de l'élément vertical.
Deuxième Proposition :
La forme du projet est une simple ellipse dont la
couverture est fragmentée en sous objets
complémentaires et dégradés. Introduire un aspect
dynamique pour la couverture.
Critiques
apportées à la 2ème
proposition:
-Problèmes techniques au niveau de chevauchement de des fragments du toit.
-difficulté de réalisation.
Proposition finale :
*Première étape:
39
CentralitéLe stade est le point de convergence du public.
La pe²louse est le point focal des spectateurs.
STADE OLYMPIQUE M OHAMMADIA
Le centre géométrique de la parcelle donne naissance au centre de l'ellipse.
*Deuxième étape:
Rotation par 17° par rapport à l'axe
Nord/Sud, pour limiter l'éblouissement du
soleil lors des compétitions.
*Troisième étape:
Reprendre la forme elliptique pour jalonner
la silhouette de la couverture.
*Quatrième étape:
Fragmentation de la couverture en deux sous objets pour :
- éviter l’unité du projet qui caractérise les
stades standards.
- mettre en valeur les deux entrées
principales (publique et privée) qui se positionnent au centre de chaque fragment.
- faire aérer et éclairer le projet.
-réduire l’aspect de massivité et de compacité du projet.
Fragmentation du volume en deux parties (définissant la tribune basse et haute) avec une zone
intermédiaire.
* Cinquième étape:
40
STADE OLYMPIQUE M OHAMMADIA

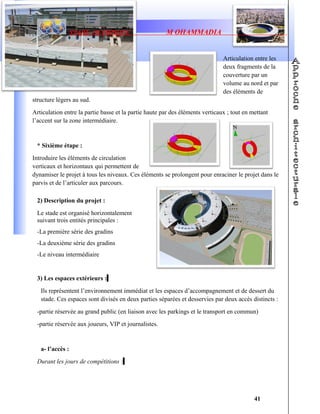

Articulation entre les
deux fragments de la
couverture par un
volume au nord et par
des éléments de
structure légers au sud.
Articulation entre la partie basse et la partie haute par des éléments verticaux ; tout en mettant
l’accent sur la zone intermédiaire.
* Sixième étape :
Introduire les éléments de circulation
verticaux et horizontaux qui permettent de
dynamiser le projet à tous les niveaux. Ces éléments se prolongent pour enraciner le projet dans le
parvis et de l’articuler aux parcours.
2) Description du projet :
Le stade est organisé horizontalement
suivant trois entités principales :
-La première série des gradins
-La deuxième série des gradins
-Le niveau intermédiaire
3) Les espaces extérieurs :
Ils représentent l’environnement immédiat et les espaces d’accompagnement et de dessert du
stade. Ces espaces sont divisés en deux parties séparées et desservies par deux accès distincts :
-partie réservée au grand public (en liaison avec les parkings et le transport en commun)
-partie réservée aux joueurs, VIP et journalistes.
a- l’accès :
Durant les jours de compétitions :
41
STADE OLYMPIQUE M OHAMMADIA
L`accès vers les gradins se fait par des escaliers extérieurs et les rampes
menant le public directement vers les gradins. L`accès des joueurs, VIP et journalistes se fait par
des entrées séparées les une par rapport aux autres et strictement distincts de celles du grand
public, en raison de sécurité. L`équipement comprend quartes accès mécaniques pour les
ambulances, les véhicules des pompiers et police, les engins,…etc.
En dehors des jours de compétitions :
Le stade est largement ouvert au public.
Cet équipement est véritablement
accessible par les gens à mobilité réduite
(grâce aux ascenseurs et aux rampes),
durant et dehors des jours de
compétitions.
b- Le parvis 5
:
Il représente un espace de regroupement et de réception du public. Le parvis permet d’installer
les équipements de contrôle. Il peut aussi constituer un point de vue sur l’équipement qui invite à
la découverte des espaces du stade.
4)- les façades6
:
Les façades sont traitées d’une manière que les relations entre ses éléments soient facilement
identifiables à savoir : la symétrie, le rythme, la hiérarchie de traitement, la juxtaposition, …, ce
qui confère à la façade une unité d’ensemble et une image signifiante.
Pour éviter la massivité et l’horizontalité du stade, on a opté pour la transparence et la légèreté au
moyen des éléments fins et élancés.
Les parcours et les escaliers constituent des lignes de fuites qui accentuent la focalisation et la
singularité du projet.
5
Les équipements sportifs, Catherine Sabbah et François Vignole, édition LE MONITEUR.
6
De la forme au lieu, Pierre Van Miess.
42
STADE OLYMPIQUE M OHAMMADIA
43
