1 Sommaire
Contenue
Objectifs…………………………………………………………………………………………………………………………………………………………………………………………………………………2
Le mouvement moderne
La maison la Roche………………………………………………………………………………………………………………………………………………………………………………………………...3
Le commanditaire
L’architecte…………………………………………………………………………………………………………………………………………………………………………………………………………….4
Référence architecturale………………………………………………………………………………………………………………………………………………………………………………………..5
Plan de situation…………………………………………………………………………………………………………………………………………………………………………………………………….6
L’implantation
Le projet…………………………………………………………………………………………………………………………………………………………………………………………………………………7

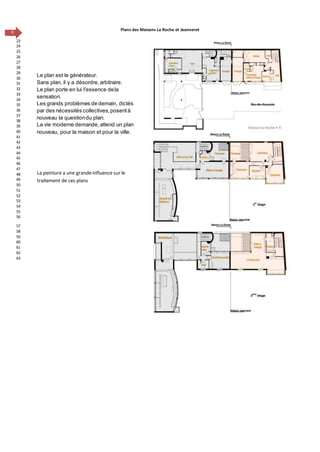

Les plans…………………………………………………………………………………………………………………………………………………………………………………………………………………8

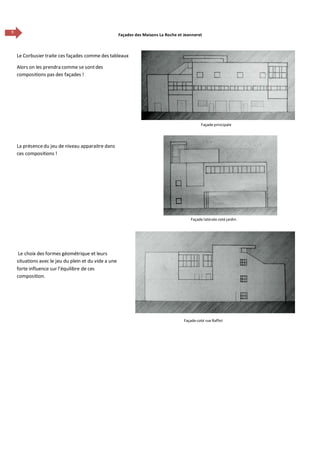

Les9
façades……………………………………………………………………………………………………………………………………………………………………………………………………………….....10

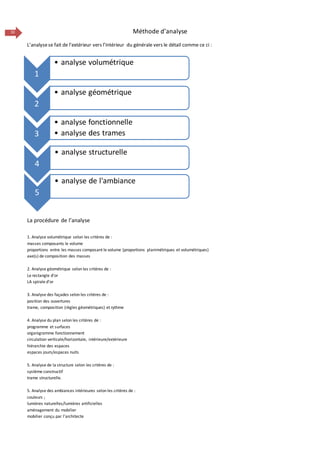

La méthode d’analyse…………………………………………………………………………………………………………………………………………………………………………………………….11
La procédure d’analyse

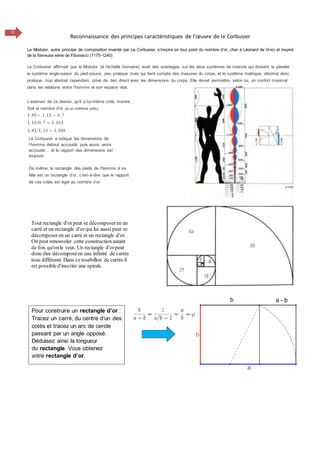

Reconnaissance desprincipescaractéristiquesde l’œuvre de l’architecte………………………………………………………………………………………………………………………………….12

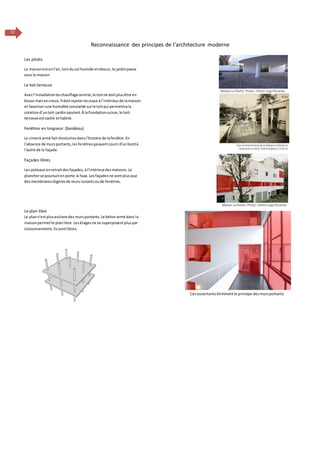

Reconnaissance desprincipesde l’architecturemoderne……………………………………………………………………………………………………………………………………………………………13

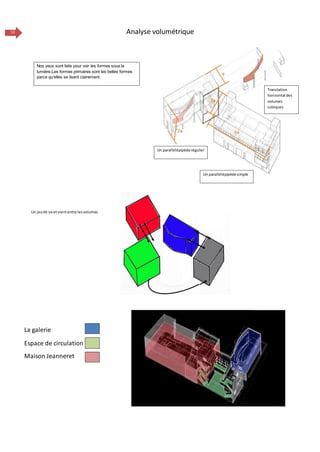

Analyse volumétrique…………………………………………………………………………………………………………………………………………………………………………………………….14

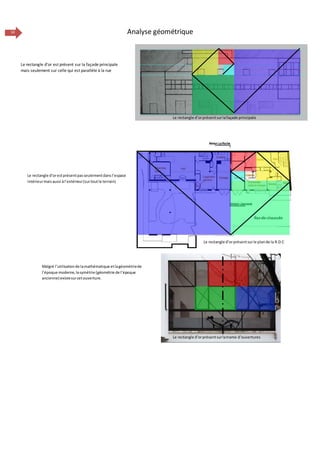

Analyse géométrique………………………………………………………………………………………………………………………………………………………………………………………………15

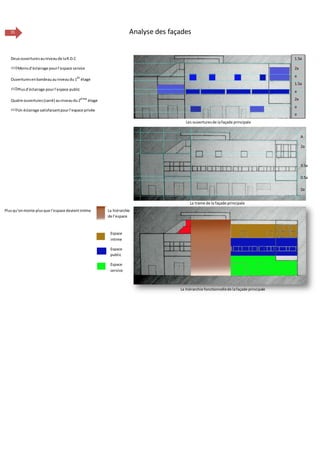

Analyse de façade…………………………………………………………………………………………………………………………………………………………………………………………………..16

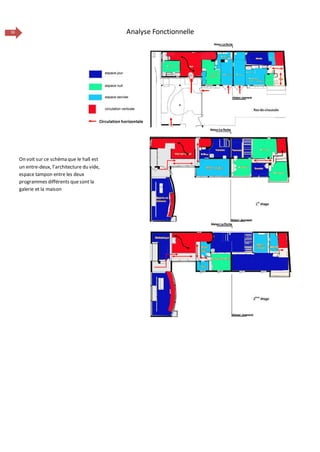

Analyse fonctionnelle…………………………………………………………………………………………………………………………………………………………………………………………....17

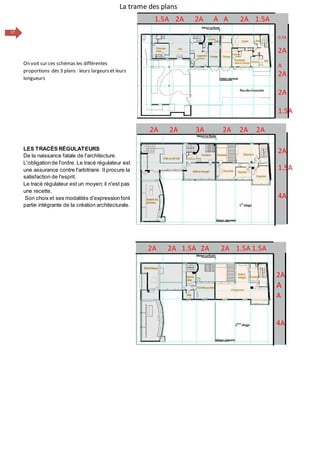

Trame des plans …………………………………………………………………………………………………………………………………………………………………………………………………….18

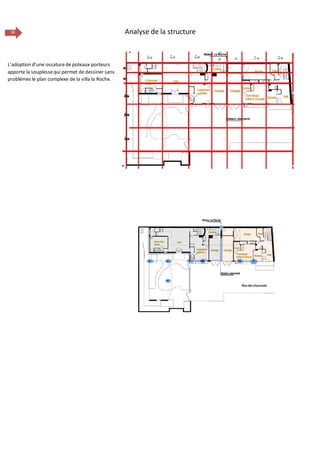

Analyse de la structure……………………………………………………………………………………………………………………………………………………………………………………………19

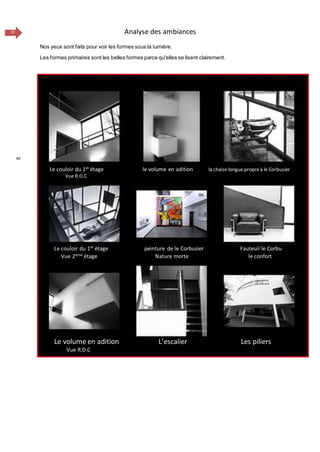

Analyse de l’ambiance…………………………………………………………………………………………………………………………………………………………………………………………….20

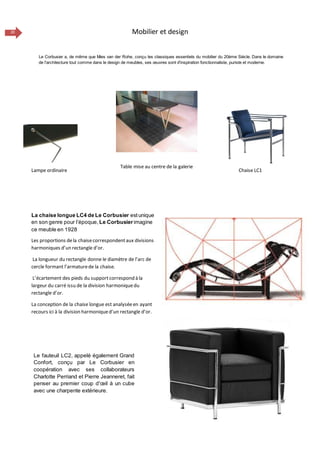

Mobilier et design…………………………………………………………………………………………………………………………………………………………………………………………………..21

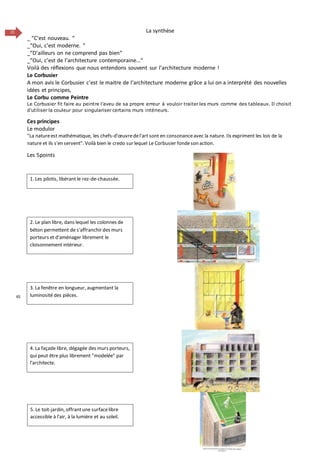

La synthèse…………………………………………………………………………………………………………………………………………………………………………………………………………….22
Contenu
On devra opter pour un architecte historiquement célèbre et une maison de ses œuvres.
L’exercice devra se dérouler en deux parties
1- étude du contexte historique
2- analyse de la maison modèle.
La première partie traitera doncles points suivants
1. Biographie de l’architecte, en insistant sur la période vécue par celui-ci, ses lieux de formation,ses maîtres
architectes.
2. Conditions économiques vécues par l’architecte : régime économique, niveau de vie.
3. Tendances artistiques de l’époque considérée,notamment en peinture.
La seconde partie suivra la grille d’analyse
Voir la méthode d’analyse et sa procédure.
2
le béton technique de
construction
les 5 points de
l'architecture
moderne
sable+gravillons
systeme
poteau/poutre
la façade
libre
plan libre
fenetres
en
longueur
toit-
terrasse
les pilotis
L'architecture XXème siécle
Le
modernisme
L'architecte Historique Sesœuvres
L’œuvre
Comprendre
ses
constituants
Dégager
sesprincipes
•l'oeuvre
•le commanditaire
•l'architecte
étude du
contexte
historique
•la maison la rocheanalysede
la maison
modéle

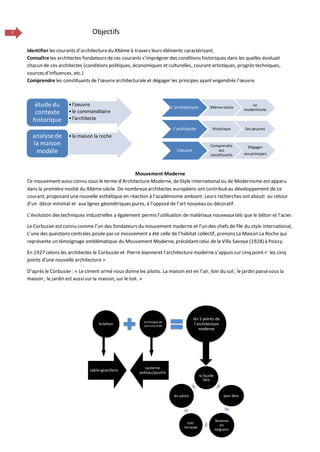

Objectifs
Identifier les courants d’architecturedu XXème à travers leurs éléments caractérisant.
Connaître les architectes fondateurs deces courants s’imprégner des conditions historiques dans les quelles évoluait
chacun de ces architectes (conditions politiques, économiques et culturelles, courant artistiques, progrès techniques,
sources d’influences, etc.)
Comprendre les constituants de l’œuvrearchitecturale et dégager les principes ayant engendrés l’œuvre.
Mouvement Moderne
Ce mouvement aussiconnu sous le terme d’Architecture Moderne, de Style Internationalou de Modernisme est apparu
dans la première moitié du XXème siècle. De nombreuxarchitectes européens ont contribuéau développement de ce
courant, proposantunenouvelle esthétique en réaction à l’académisme ambiant. Leurs recherches ontabouti au retour
d’un décor minimal et aux lignes géométriques pures, à l’opposéde l’art nouveau ou décoratif.
L’évolution des techniques industrielles a également permis l’utilisation de matériaux nouveauxtels que le béton et l’acier.
Le Corbusier est connu comme l’un des fondateurs du mouvement moderne et l’un des chefs de file du style international,
L’une des questions centrales posée par ce mouvement a été celle de l’habitat collectif, prenons La Maison La Roche qui
représente un témoignage emblématique du Mouvement Moderne, précédant celui de la Villa Savoye (1928) à Poissy.
En 1927 celons les architectes le Corbusier et Pierre Jeanneret l’architecture moderne s’appuis sur cinq point < les cinq
points d'une nouvelle architecture >
D’après le Corbusier : « Le ciment armé nous donneles pilotis. La maison est en l’air, loin du sol; le jardin passesous la
maison ; le jardin est aussisur la maison, sur le toit. »

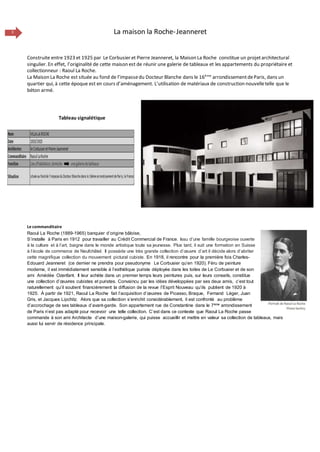

3 La maison la Roche-Jeanneret
Construite entre 1923 et 1925 par Le Corbusier et Pierre Jeanneret, la Maison La Roche constitue un projetarchitectural
singulier. En effet, l’originalité de cette maison est de réunir une galerie de tableaux et les appartements du propriétaire et
collectionneur : Raoul La Roche.
La Maison La Roche est située au fond de l’impassedu Docteur Blanche dans le 16ème
arrondissementdeParis, dans un
quartier qui, à cette époque est en cours d’aménagement. L’utilisation de matériaux de construction nouvelletelle que le
béton armé.
Tableau signalétique
Le commanditaire
Raoul La Roche (1889-1965) banquier d’origine bâloise,
S’installe à Paris en 1912 pour travailler au Crédit Commercial de France. Issu d’une famille bourgeoise ouverte
à la culture et à l’art, baigne dans le monde artistique toute sa jeunesse. Plus tard, il suit une formation en Suisse
à l’école de commerce de Neufchâtel. Il possède une très grande collection d’œuvre d’art il décide alors d’abriter
cette magnifique collection du mouvement pictural cubiste. En 1918, il rencontre pour la première fois Charles-
Edouard Jeanneret (ce dernier ne prendra pour pseudonyme Le Corbusier qu’en 1920). Féru de peinture
moderne, il est immédiatement sensible à l’esthétique puriste déployée dans les toiles de Le Corbusier et de son
ami Amédée Ozenfant. Il leur achète dans un premier temps leurs peintures puis, sur leurs conseils, constitue
une collection d’œuvres cubistes et puristes. Convaincu par les idées développées par ses deux amis, c’est tout
naturellement qu’il soutient financièrement la diffusion de la revue l’Esprit Nouveau qu’ils publient de 1920 à
1925. À partir de 1921, Raoul La Roche fait l’acquisition d’œuvres de Picasso, Braque, Fernand Léger, Juan
Gris, et Jacques Lipchitz. Alors que sa collection s’enrichit considérablement, il est confronté au problème
d’accrochage de ses tableaux d’avant-garde. Son appartement rue de Constantine dans le 7ème arrondissement
de Paris n’est pas adapté pour recevoir une telle collection. C’est dans ce contexte que Raoul La Roche passe
commande à son ami Architecte d’une maison-galerie, qui puisse accueillir et mettre en valeur sa collection de tableaux, mais
aussi lui servir de résidence principale.
4 L’architecte
Charles Édouard Jeanneret (dit le Corbusier) (1887-1965), fit toutes ses études à La Chaux-de-Fonds, où son
père était graveur de montres et sa mère musicienne. À quatorze ans, il entre à l'école d'art de la ville, qui
formait les futurs graveurs-horlogers, passionné d'architecture.
Le Corbusier quitte sa ville natale de La Chaux-de-Fonds (Suisse) en 1917, pour s’installer définitivement à Paris.
Charles L’Eplattenier, dont il a été l’élève a joué un rôle essentiel dans sa formation : « L’un de mes maîtres, (un maître
remarquable) m’arracha doucement à un destin médiocre. Il voulut faire de moi un architecte. J’avais horreur de
l’architecture et des architectes… J’avais seize ans, j’acceptai le verdict et j’obéis ; je m’engageai dans l’architecture. » De
1907 à 1911, Le Corbusier effectue plusieurs voyages d’études en Italie, en Allemagne et en Orient. En 1923, lorsqu’il
reçoit la commande de la Maison La Roche, il a déjà travaillé sur plusieurs réalisations à la Chaux-de-Fonds et à Paris (Villa
Ozenfant). Architecte, urbaniste, peintre, écrivain, il mène de nombreuses recherches sur la création artistique et sur
l’habitat moderne. En 1923 il publie Vers une architecture, qui devient et reste encore aujourd’hui le manifeste du «
Modernisme ».
1 villa la roche1924
L’utilisation des techniques nouvelles et l’esprit neuf !
2 la villa Stein 1926
Cette maison représenteune étape importante où se
sonttrouvés réunis les problèmes du confort, du luxe
et de l'esthétique architecturale
3 la villa Savoye1927
Chef-d' œuvrede renommée internationale, elle est la
parfaite application de la théorie des 'cinq points d'une
architecture nouvelle' développée par l'architecte
suisse
Nature morte
Le Corbusier n’était pas seulement un architecte de talent mais
aussi un grand peintre reconnu par les critiques d’arts…
Il affirme que son évolution en architecture passe par la
peinture. "Je pense que si l'on accorde quelque chose à
mon œuvre d'architecte, c'est à ce labeur secret qu'il faut
en attribuer". Dès son enfance, Charles-Edouard Jeanneret,
futur Le Corbusier, découvre et s'approprie le monde en
dessinant la réalité. Il dessine sans relâche et prend
possession, à travers l'esquisse rapide, de la plénitude de
l'univers des formes que la nature lui propose.
Le Corbusier fit faire au peintre l’aveu de sa propre erreur à
vouloir traiter les murs comme des tableaux. Il choisit
d’utiliser la couleur pour singulariser certains murs
intérieurs.
Alors en train de travailler sur la villa La Roche, il y appliqua
immédiatement ces principes : « L'intérieur de la maison
doit être blanc, commente-t-il dans l’Œuvre complète, mais,
pour que ce blanc soit appréciable, il faut la présence d'une
polychromie bien réglée : les murs en pénombre seront
bleus, ceux en pleine lumière seront rouges25. » Le mur bleu
au premier étage de l’escalier du hall semble flotter dans
l’espace
Photopar Maher BenYounes
Une vue de l’escalierversle Hall

Recommandé pour vous

villa tugendhat mais van der rohe
villa tugendhat mais van der rohevilla tugendhat mais van der rohe
villa tugendhat mais van der rohe

bref analyse du l'oeuvre de mais van der rohe , la villa tugendhat brno , republique tcheque

villa tugendhatanalysemies van der rohe
Corbusier et ces principe
Corbusier et ces principe Corbusier et ces principe
Corbusier et ces principe

tout qui concerne l architecte célèbre le Corbusier

plan librebahauscélèbre
Analyse du gare routiere
Analyse du gare routiereAnalyse du gare routiere
Analyse du gare routiere

les stationnement urbain à travers l'Analyse du gare routiere

analyse urbain

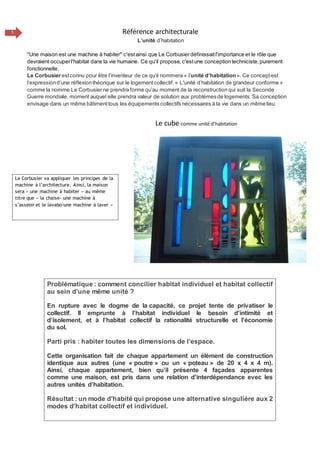

5 Référence architecturale
L’unité d’habitation
"Une maison est une machine à habiter" c'estainsi que Le Corbusierdéfinissaitl'importance et le rôle que
devraient occuperl'habitat dans la vie humaine. Ce qu'il propose,c'estune conceptiontechniciste,purement
fonctionnelle.
Le Corbusierestconnu pour être l’inventeur de ce qu’il nommera « l’unité d’habitation». Ce conceptest
l’expressiond’une réflexionthéorique sur le logementcollectif.« L’unité d’habitation de grandeur conforme »
comme la nomme Le Corbusier ne prendra forme qu’au moment de la reconstruction qui suit la Seconde
Guerre mondiale, moment auquel elle prendra valeur de solution aux problèmesde logements. Sa conception
envisage dans un même bâtimenttous les équipements collectifs nécessaires à la vie dans un même lieu.
Le cube comme unité d’habitation
Problématique : comment concilier habitat individuel et habitat collectif
au sein d’une même unité ?
En rupture avec le dogme de la capacité, ce projet tente de privatiser le
collectif. Il emprunte à l’habitat individuel le besoin d’intimité et
d’isolement, et à l’habitat collectif la rationalité structurelle et l’économie
du sol.
Parti pris : habiter toutes les dimensions de l’espace.
Cette organisation fait de chaque appartement un élément de construction
identique aux autres (une « poutre » ou un « poteau » de 20 x 4 x 4 m).
Ainsi, chaque appartement, bien qu’il présente 4 façades apparentes
comme une maison, est pris dans une relation d’interdépendance evec les
autres unités d’habitation.
Résultat : un mode d’habité qui propose une alternative singuliére aux 2
modes d’habitat collectif et individuel.
Le Corbusier va appliquer les principes de la
machine à l’architecture. Ainsi, la maison
sera « une machine à habiter » au même
titre que « la chaise- une machine à
s’asseoir et le lavabo-une machine à laver »

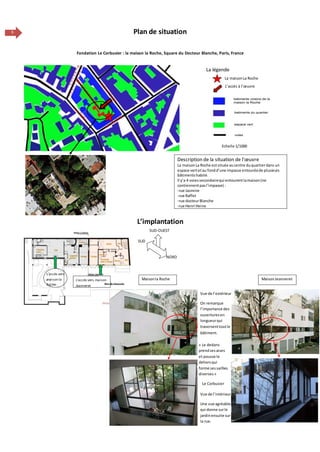

6 Plan de situation
Fondation Le Corbusier : la maison la Roche, Square du Docteur Blanche, Paris, France
L’implantation
Description de la situation de l’œuvre
La maisonLa Roche estsituée aucentre duquartierdans un
espace vertetau fondd’une impasse entouréede plusieurs
bâtimentshabité.
Il y’a 4 voiessecondairequi entourentlamaison(ne
contiennentpasl’impasse) :
-rue Jasmine
-rue Raffet
-rue docteurBlanche
-rue Henri Heine
L’accès à l’œuvre
Echelle 1/1000
La maisonLa Roche
La légende
L’accès vers
maison la
Roche
Vue de l’intérieur
Une vue agréable
qui donne surle
jardinensuite sur
la rue.
SUD-OUEST
Maisonla Roche
NORD
Vue de l’extérieur
On remarque
l’importance des
ouverturesen
longueurqui
traversenttoutle
bâtiment.
L’accès vers maison
Jeanneret
SUD
MaisonJeanneret
« Le dedans
prendses aises
et pousse le
dehorsqui
forme sessaillies
diverses »
Le Corbusier
7

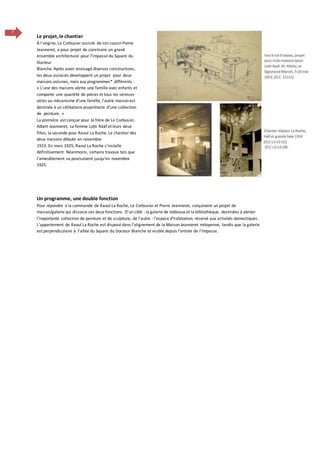

Un programme, une double fonction
Pour répondre à la commande de Raoul La Roche, Le Corbusier et Pierre Jeanneret, conçoivent un projet de
maison/galerie qui dissocie ces deux fonctions. D’un côté : la galerie de tableaux et la bibliothèque, destinées à abriter
l’importante collection de peinture et de sculpture, de l’autre : l’espace d’habitation, réservé aux activités domestiques.
L’appartement de Raoul La Roche est disposé dans l’alignement de la Maison Jeanneret mitoyenne, tandis que la galerie
est perpendiculaire à l’allée du Square du Docteur Blanche et visible depuis l’entrée de l’impasse.
Le projet, le chantier
À l’origine, Le Corbusier assisté de son cousin Pierre
Jeanneret, a pour projet de construire un grand
ensemble architectural pour l’impasse du Square du
Docteur
Blanche. Après avoir envisagé diverses constructions,
les deux associés développent un projet pour deux
maisons voisines, mais aux programmes* différents :
« L’une des maisons abrite une famille avec enfants et
comporte une quantité de pièces et tous les services
utiles au mécanisme d’une famille, l’autre maison est
destinée à un célibataire propriétaire d’une collection
de peinture. »
La première est conçue pour le frère de Le Corbusier,
Albert Jeanneret, sa femme Lotti Rääf et leurs deux
filles, la seconde pour Raoul La Roche. Le chantier des
deux maisons débute en novembre
1923. En mars 1925, Raoul La Roche s’installe
définitivement. Néanmoins, certains travaux tels que
l’ameublement se poursuivent jusqu’en novembre
1925.
8
Plans des Maisons La Roche et Jeanneret
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
Le plan est le générateur.
Sans plan, il y a désordre,arbitraire.
Le plan porte en lui l'essence dela
sensation.
Les grands problèmes de demain, dictés
par des nécessités collectives,posentà
nouveau la questiondu plan.
La vie moderne demande,attend un plan
nouveau, pour la maison et pour la ville.
La peinture a une grandeinfluence sur le
traitement de ces plans

Recommandé pour vous

Analyse de la maison sur la cascade
Analyse de la maison sur la cascadeAnalyse de la maison sur la cascade
Analyse de la maison sur la cascade

HCA 2éme année

Exposer des aménagements des terrains en pente
Exposer des aménagements  des terrains en penteExposer des aménagements  des terrains en pente
Exposer des aménagements des terrains en pente

jardin en pente

Zaha hadid
Zaha hadidZaha hadid
Zaha hadid

Zaha hadid

coursurbanismearchitecture
9
Façades des Maisons La Roche et Jeanneret
Façade latérale coté jardin
Façade coté rue Raffet
Façade principale
Le Corbusier traite ces façades comme des tableaux
Alors on les prendra comme se sontdes
compositions pas des façades !
Le choix des formes géométrique et leurs
situations avec le jeu du plein et du vide a une
forte influence sur l’équilibre de ces
composition.
La présencedu jeu de niveau apparaitre dans
ces compositions !
10
1
• analyse volumétrique
2
• analyse géométrique
3
• analyse fonctionnelle
• analyse des trames
4
• analyse structurelle
5
• analyse de l'ambiance
Méthode d’analyse
L’analysese fait de l’extérieur vers l’intérieur du générale vers le détail comme ce ci :
La procédure de l’analyse
1. Analyse volumétrique selon les critères de :
masses composants le volume
proportions entre les masses composant le volume (proportions planimétriques et volumétriques)
axe(s) de composition des masses
2. Analyse géométrique selon les critères de :
Le rectangle d’or
LA spirale d’or
3. Analyse des façades selon les critères de :
position des ouvertures
trame, composition (règles géométriques) et rythme
4. Analyse du plan selon les critères de :
programme et surfaces
organigramme fonctionnement
circulation verticale/horizontale, intérieure/extérieure
hiérarchie des espaces
espaces jours/espaces nuits
5. Analyse de la structure selon les critères de :
système constructif
trame structurelle.
5. Analyse des ambiances intérieures selon les critères de :
couleurs ;
lumières naturelles/lumières artificielles
aménagement du mobilier
mobilier conçu par l’architecte
11
Reconnaissance des principes caractéristiques de l’œuvre de le Corbusier
Le Modulor, autre principe de composition inventé par Le Corbusier, s’inspire en tout point du nombre d’or, cher à Léonard de Vinci et inspiré
de la fameuse série de Fibonacci (1175-1240)
Le Corbusier affirmait que le Modulor (à l’échelle humaine) avait des avantages sur les deux systèmes de mesure qui divisent la planète :
le système anglo-saxon du pied-pouce, peu pratique mais qui tient compte des mesures du corps, et le système métrique, décimal donc
pratique, trop abstrait cependant, privé de lien direct avec les dimensions du corps. Elle devait permettre, selon lui, un confort maximal
dans les relations entre l’homme et son espace vital.
L’examen de ce dessin, qu’il a lui-même coté, montre :
Soit le nombre d’or (à un millième près)
Le Corbusier a indiqué les dimensions de
l’homme debout accoudé, puis assis, assis
accoudé… et le rapport des dimensions est
toujours
Tout rectangle d'orpeut se décomposeren un
carré et un rectangle d'orqui lui aussi peut se
décomposeren un carré et un rectangle d'or.
On peut renouveler cette construction autant
de fois qu'onle veut. Un rectangle d'orpeut
donc être décomposéen une infinité de carrés
tous différents Dans ce tourbillon de carrés il
est possible d'inscrire une spirale.
De même, le rectangle des pieds de l’homme à sa
tête est un rectangle d’or, c’est-à-dire que le rapport
de ces cotés est égal au nombre d’or.
Pour construire un rectangle d’or :
Tracez un carré, du centre d’un des
cotés et tracez un arc de cercle
passant par un angle opposé.
Déduisez ainsi la longueur
du rectangle. Vous obtenez
votre rectangle d’or.
12
Reconnaissance des principes de l’architecture moderne
Les pilotis
La maisonestenl'air,loindusol humide etobscur,le jardinpasse
sousla maison.
Le toit-terrasse
Avecl’installationduchauffagecentral,le toitne doitplusêtre en
bosse maisencreux.Il doitrejeterleseaux àl’intérieurde lamaison
et favoriserune humidité constante surle toitqui permettrala
créationd’untoit-jardinopulent.À laFondationsuisse,le toit-
terrasse estcaché ethabité.
Fenêtres en longueur (bandeau)
Le cimentarmé faitrévolutiondansl'histoire de lafenêtre.En
l'absence de mursportants,lesfenêtrespeuventcourird'unbordà
l'autre de la façade.
Façades libres
Les poteaux enretraitdesfaçades,àl'intérieurdesmaisons.Le
plancherse poursuitenporte-à-faux.Lesfaçadesne sontplusque
desmembraneslégèresde mursisolantsoude fenêtres.
Le plan libre
Le plann'estplusesclave des mursportants.Le bétonarmé dans la
maisonpermetle planlibre.Lesétagesne se superposentpluspar
cloisonnements.Ilssontlibres.
Cesouvertureséliminentle principe desmursportants

Recommandé pour vous

Les illots
Les illotsLes illots
Les illots

exposer sur l'illot fermer et ouvert

L’habitat intermédiaire
L’habitat intermédiaire L’habitat intermédiaire
L’habitat intermédiaire

L’habitat intermédiaire

architecture
Post moderne 02
Post moderne 02Post moderne 02
Post moderne 02
13 Analyse volumétrique
Un jeude va etviententre lesvolumes
Nos yeux sont faits pour voir les formes sous la
lumière.Les formes primaires sont les belles formes
parce qu'elles se lisent clairement.
Un parallélépipèdesimple
Un parallélépipèderégulier
Translation
horizontal des
volumes
cubiques
La galerie
Espace de circulation
Maison Jeanneret
14 Analyse géométrique
Le rectangle d’orprésentsurle plande la R.D.C
Le rectangle d’orprésentsurlatrame d’ouvertures
Le rectangle d’orprésentsurlafaçade principale
Le rectangle d’or est présent sur la façade principale
mais seulement sur celle qui est parallèle à la rue
Le rectangle d’orestprésentpasseulementdansl’espace
intérieurmais aussi àl’extérieur(surtoutle terrain)
Malgré l’utilisationde lamathématique etlagéométriede
l’époque moderne,lasymétrie (géométrie de l’époque
ancienne) existesurcetouverture.
15 Analyse des façades
A
2a
3.5a
0.5a
2a
1.5a
2a
a
1.5a
a
2a
a
a
La hiérarchie fonctionnellede lafaçade principale
Deux ouverturesauniveaude laR.D.C
Moinsd’éclairage pourl’espace service
Ouverturesenbandeauauniveaudu1ér
étage
Plusd’éclairage pourl’espace public
Quatre ouvertures(carré) auniveaudu2éme
étage
Un éclairage satisfaisantpourl’espace privée
La trame de la façade principale
Espace
intime
Espace
public
Espace
service
La hiérarchie
de l’espace
Les ouverturesde lafaçade principale
Plusqu’onmonte plusque l’espace devientintime
16 Analyse Fonctionnelle
On voit sur ce schéma que le hall est
un entre-deux, l’architecture du vide,
espace tampon entre les deux
programmes différents quesont la
galerie et la maison
Circulation horizontale

Recommandé pour vous

Approche ergonomique-selon-le-neufert
Approche ergonomique-selon-le-neufertApproche ergonomique-selon-le-neufert
Approche ergonomique-selon-le-neufert

Approche ergonomique-selon-le-neufert

architectureergonomiebien etre
l'habitat individuel à jijel
l'habitat individuel à jijel l'habitat individuel à jijel
l'habitat individuel à jijel

l'habitat vernculair et colonial en littoral , pré et post colonialisme , changement dans la structure sociale et dans l'unité de la maison

17
1.5A 2A 2A A A 2A 1.5A
2A 2A 3A 2A 2A 2A
2A 2A 1.5A 2A 2A 1.5A 1.5A
1.5A
0.7A
2A
A
2A
2A
1.5A
2A
1.5A
4A
2A
A
A
4A
La trame des plans
LES TRACÉS RÉGULATEURS
De la naissance fatale de l'architecture.
L'obligationde l'ordre. Le tracé régulateur est
une assurance contre l'arbitraire. Il procure la
satisfaction de l'esprit.
Le tracé régulateur est un moyen; il n'est pas
une recette.
Son choix et ses modalités d'expressionfont
partie intégrante de la création architecturale.
On voit sur ces schémas les différentes
proportions dés 3 plans : leurs largeurs et leurs
longueurs
18 Analyse de la structure
L’adoption d’une ossaturede poteaux porteurs
apporte la souplessequi permet de dessiner sans
problèmes le plan complexe de la villa la Roche.
19 Analyse des ambiances
64
Le couloir du 1ér
étage le volume en adition la chaise longue propreà le Corbusier
Vue R.D.C
Le volume en adition L’escalier Les piliers
Vue R.D.C
Le couloir du 1ér
étage peinture de le Corbusier Fauteuil le Corbu
Vue 2éme
étage Nature morte le confort
Nos yeux sont faits pour voir les formes sous la lumière.
Les formes primaires sont les belles formes parce qu'elles se lisent clairement.
20 Mobilier et design
La chaise longue LC4 de Le Corbusier estunique
en son genre pour l’époque, Le Corbusierimagine
ce meuble en 1928
Les proportions dela chaisecorrespondentaux divisions
harmoniques d’un rectangle d’or.
La longueur du rectangle donne le diamètre de l’arc de
cercle formant l’armaturede la chaise.
L’écartement des pieds du support correspond à la
largeur du carré issu de la division harmoniquedu
rectangle d’or.
La conception de la chaise longue est analyséeen ayant
recours ici à la division harmoniqued’un rectangle d’or.
Le fauteuil LC2, appelé également Grand
Confort, conçu par Le Corbusier en
coopération avec ses collaborateurs
Charlotte Perriand et Pierre Jeanneret, fait
penser au premier coup d'œil à un cube
avec une charpente extérieure.
Le Corbusier a, de même que Mies van der Rohe, conçu les classiques essentiels du mobilier du 20ème Siècle. Dans le domaine
de l'architecture tout comme dans le design de meubles, ses œuvres sont d'inspiration fonctionnaliste, puriste et moderne.
Lampe ordinaire Chaise LC1
Table mise au centre de la galerie

Recommandé pour vous

Mouvement moderne 01
Mouvement moderne 01Mouvement moderne 01
Mouvement moderne 01
Rénovation urbaine
Rénovation urbaineRénovation urbaine
Rénovation urbaine
Corbusier
CorbusierCorbusier
Corbusier

Le corbusier son architecture ses principe ses œuvres le fait que le courbusier n'est pas un architecte si ça spécificité,qu'elle le rend l'un des grand architecte de l'histoire. une petite bibliographie sur lui et ses 05 principe architecturaux et ses remarquable œuvres .merci

21 La synthèse
_ “C’est nouveau. “
_“Oui, c’est moderne. “
_“D’ailleurs on ne comprend pas bien“
_“Oui, c’est de l’architecture contemporaine...“
Voilà des réflexions que nous entendons souvent sur l’architecture moderne !
Le Corbusier
A mon avis le Corbusier c’est le maitre de l’architecture moderne grâce a lui on a interprété des nouvelles
idées et principes,
Le Corbu comme Peintre
Le Corbusier fit faire au peintre l’aveu de sa propre erreur à vouloir traiter les murs comme des tableaux. Il choisit
d’utiliser la couleur pour singulariser certains murs intérieurs.
Ces principes
Le modulor
"La natureest mathématique, les chefs-d'œuvredel'art sont en consonanceavec la nature. Ils expriment les lois de la
nature et ils s'en servent". Voilà bien le credo sur lequel Le Corbusier fondeson action.
Les 5points
65
1. Les pilotis, libérant le rez-de-chaussée.
2. Le plan libre, dans lequel les colonnes de
béton permettent de s'affranchir des murs
porteurs et d'aménager librement le
cloisonnement intérieur.
3. La fenêtre en longueur, augmentant la
luminosité des pièces.
4. La façade libre, dégagée des murs porteurs,
qui peut être plus librement "modelée" par
l'architecte.
5. Le toit-jardin, offrantune surfacelibre
accessible à l'air, à la lumière et au soleil.

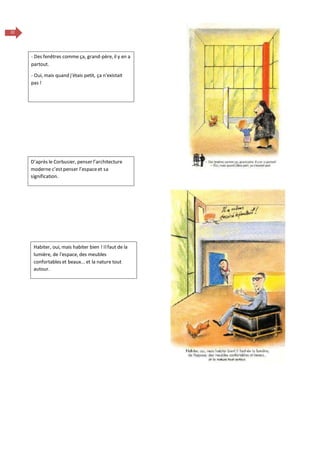

22
- Des fenêtres comme ça, grand-père, il y en a
partout.
- Oui, mais quand j'étais petit, ça n'existait
pas !
Habiter, oui, mais habiter bien ! Ilfaut de la
lumière, de l'espace, des meubles
confortables et beaux... et la nature tout
autour.
D’après le Corbusier, penser l’architecture
moderne c’estpenser l’espaceet sa
signification.

Contenu connexe

Tendances

Affichage habitat
Affichage habitatAffichage habitat
Affichage habitat
Sami Sahli

Exposée sur le Mouvement moderne en architecture
Exposée sur le Mouvement moderne en architectureExposée sur le Mouvement moderne en architecture
Exposée sur le Mouvement moderne en architecture
Archi Guelma

villa tugendhat
villa tugendhatvilla tugendhat
villa tugendhat
picturedz

villa tugendhat mais van der rohe
villa tugendhat mais van der rohevilla tugendhat mais van der rohe
villa tugendhat mais van der rohe
Slimane Kemiha

Corbusier et ces principe
Corbusier et ces principe Corbusier et ces principe
Corbusier et ces principe
Abd El Malek Kermache

Analyse du gare routiere
Analyse du gare routiereAnalyse du gare routiere
Analyse du gare routiere
Minocha Archit

Analyse de la maison sur la cascade
Analyse de la maison sur la cascadeAnalyse de la maison sur la cascade
Analyse de la maison sur la cascade
Roumaissa Saib

Exposer des aménagements des terrains en pente
Exposer des aménagements  des terrains en penteExposer des aménagements  des terrains en pente
Exposer des aménagements des terrains en pente
ILYES MHAMMEDIA

Zaha hadid
Zaha hadidZaha hadid
Zaha hadid
Sami Sahli

Les illots
Les illotsLes illots
Les illots
ILYES MHAMMEDIA

L’habitat intermédiaire
L’habitat intermédiaire L’habitat intermédiaire
L’habitat intermédiaire
Sami Sahli

Post moderne 02
Post moderne 02Post moderne 02
Post moderne 02
Sami Sahli

Approche ergonomique-selon-le-neufert
Approche ergonomique-selon-le-neufertApproche ergonomique-selon-le-neufert
Approche ergonomique-selon-le-neufert
ToubaBenterki

l'habitat individuel à jijel
l'habitat individuel à jijel l'habitat individuel à jijel
l'habitat individuel à jijel
Nina Lee

Mouvement moderne 01
Mouvement moderne 01Mouvement moderne 01
Mouvement moderne 01
Sami Sahli

Rénovation urbaine
Rénovation urbaineRénovation urbaine
Rénovation urbaine
Sami Sahli

Corbusier
CorbusierCorbusier
Corbusier
Lyes Kh

Le mouvement moderne
 Le mouvement moderne Le mouvement moderne
Le mouvement moderne
SarahBelkadi1


Tendances (20)

Affichage habitat
Affichage habitatAffichage habitat
Affichage habitat

Exposée sur le Mouvement moderne en architecture
Exposée sur le Mouvement moderne en architectureExposée sur le Mouvement moderne en architecture
Exposée sur le Mouvement moderne en architecture

villa tugendhat
villa tugendhatvilla tugendhat
villa tugendhat

villa tugendhat mais van der rohe
villa tugendhat mais van der rohevilla tugendhat mais van der rohe
villa tugendhat mais van der rohe

Corbusier et ces principe
Corbusier et ces principe Corbusier et ces principe
Corbusier et ces principe

Analyse du gare routiere
Analyse du gare routiereAnalyse du gare routiere
Analyse du gare routiere

Analyse de la maison sur la cascade
Analyse de la maison sur la cascadeAnalyse de la maison sur la cascade
Analyse de la maison sur la cascade

Exposer des aménagements des terrains en pente
Exposer des aménagements  des terrains en penteExposer des aménagements  des terrains en pente
Exposer des aménagements des terrains en pente

Zaha hadid
Zaha hadidZaha hadid
Zaha hadid

Les illots
Les illotsLes illots
Les illots

L’habitat intermédiaire
L’habitat intermédiaire L’habitat intermédiaire
L’habitat intermédiaire

Post moderne 02
Post moderne 02Post moderne 02
Post moderne 02

Approche ergonomique-selon-le-neufert
Approche ergonomique-selon-le-neufertApproche ergonomique-selon-le-neufert
Approche ergonomique-selon-le-neufert

Analyse urbaine
Analyse urbaineAnalyse urbaine
Analyse urbaine

l'habitat individuel à jijel
l'habitat individuel à jijel l'habitat individuel à jijel
l'habitat individuel à jijel

Mouvement moderne 01
Mouvement moderne 01Mouvement moderne 01
Mouvement moderne 01

Rénovation urbaine
Rénovation urbaineRénovation urbaine
Rénovation urbaine

Corbusier
CorbusierCorbusier
Corbusier

Numausus
NumaususNumausus
Numausus

Le mouvement moderne
 Le mouvement moderne Le mouvement moderne
Le mouvement moderne


En vedette

L’analyse fonctionnelle, le secret le mieux gardé des bons gestionnaires de p...
L’analyse fonctionnelle, le secret le mieux gardé des bons gestionnaires de p...L’analyse fonctionnelle, le secret le mieux gardé des bons gestionnaires de p...
L’analyse fonctionnelle, le secret le mieux gardé des bons gestionnaires de p...
PMI-Montréal

L’approche de la cohérence architecturale selon la densité, par Jean-Pierre D...
L’approche de la cohérence architecturale selon la densité, par Jean-Pierre D...L’approche de la cohérence architecturale selon la densité, par Jean-Pierre D...
L’approche de la cohérence architecturale selon la densité, par Jean-Pierre D...
CAUE85

Ma gilot analyse d'une oeuvre architecturale
Ma gilot analyse d'une oeuvre architecturaleMa gilot analyse d'une oeuvre architecturale
Ma gilot analyse d'une oeuvre architecturale
LucileZac

PRINCIPLES OF COMPOSITION
PRINCIPLES OF COMPOSITIONPRINCIPLES OF COMPOSITION
PRINCIPLES OF COMPOSITION
swetha karlmarx

Principles of plan composition - Theory of Architecture
Principles of plan composition - Theory of ArchitecturePrinciples of plan composition - Theory of Architecture
Principles of plan composition - Theory of Architecture
MC Tubera

03 architectural principles & elements
03 architectural principles & elements03 architectural principles & elements
03 architectural principles & elements
Jan Echiverri-Quintano


En vedette (8)

Approche architecturale
Approche architecturaleApproche architecturale
Approche architecturale

L’analyse fonctionnelle, le secret le mieux gardé des bons gestionnaires de p...
L’analyse fonctionnelle, le secret le mieux gardé des bons gestionnaires de p...L’analyse fonctionnelle, le secret le mieux gardé des bons gestionnaires de p...
L’analyse fonctionnelle, le secret le mieux gardé des bons gestionnaires de p...

L’approche de la cohérence architecturale selon la densité, par Jean-Pierre D...
L’approche de la cohérence architecturale selon la densité, par Jean-Pierre D...L’approche de la cohérence architecturale selon la densité, par Jean-Pierre D...
L’approche de la cohérence architecturale selon la densité, par Jean-Pierre D...

Ma gilot analyse d'une oeuvre architecturale
Ma gilot analyse d'une oeuvre architecturaleMa gilot analyse d'une oeuvre architecturale
Ma gilot analyse d'une oeuvre architecturale

PRINCIPLES OF COMPOSITION
PRINCIPLES OF COMPOSITIONPRINCIPLES OF COMPOSITION
PRINCIPLES OF COMPOSITION

Principles of plan composition - Theory of Architecture
Principles of plan composition - Theory of ArchitecturePrinciples of plan composition - Theory of Architecture
Principles of plan composition - Theory of Architecture

La composition urbaine (2)
La composition urbaine (2)La composition urbaine (2)
La composition urbaine (2)

03 architectural principles & elements
03 architectural principles & elements03 architectural principles & elements
03 architectural principles & elements


Similaire à Analyse villa la roche

Le corbusier
Le corbusierLe corbusier
Le corbusier
reflets

Communique presse : Le Corbusier au musée Soulages
Communique presse :  Le Corbusier au musée SoulagesCommunique presse :  Le Corbusier au musée Soulages
Communique presse : Le Corbusier au musée Soulages
Fondation Le Corbusier

La cité radieuse
La cité radieuseLa cité radieuse
La cité radieuse
Salle212

Les Mouvements Artistiques X Xe
Les Mouvements Artistiques X XeLes Mouvements Artistiques X Xe
Les Mouvements Artistiques X Xe
CinemaTICE

[Cours ENAU]: Moderne corbusier - Rym Nouira El Asmi
[Cours ENAU]: Moderne corbusier - Rym Nouira El Asmi[Cours ENAU]: Moderne corbusier - Rym Nouira El Asmi
[Cours ENAU]: Moderne corbusier - Rym Nouira El Asmi
Med Amine Henteti

MUSEE CONTEMPORAIN DE NEMYER ANALYSE DU PROJET.pptx
MUSEE CONTEMPORAIN DE NEMYER ANALYSE DU PROJET.pptxMUSEE CONTEMPORAIN DE NEMYER ANALYSE DU PROJET.pptx
MUSEE CONTEMPORAIN DE NEMYER ANALYSE DU PROJET.pptx
taghlaoui

Le mouvement moderne
Le mouvement moderneLe mouvement moderne
Le mouvement moderne
Feriel Aouadi

Cours nº2 niemeyer et le corbusier blog
Cours nº2 niemeyer et le corbusier blogCours nº2 niemeyer et le corbusier blog
Cours nº2 niemeyer et le corbusier blog
jeanphilippeguy

Musée du louvre carolina
Musée du louvre carolinaMusée du louvre carolina
Musée du louvre carolina
Diana Filipa

Cours l'art nouveau
Cours l'art nouveauCours l'art nouveau
Cours l'art nouveau
Archi Guelma

Siécle des lumiére 03
Siécle des lumiére 03Siécle des lumiére 03
Siécle des lumiére 03
Sami Sahli

Analyse-de-5-oeuvres-d-artistes-belges.
Analyse-de-5-oeuvres-d-artistes-belges.Analyse-de-5-oeuvres-d-artistes-belges.
Analyse-de-5-oeuvres-d-artistes-belges.
María Balastegui Torres

Mouvement fonctionaliste 01
Mouvement fonctionaliste 01Mouvement fonctionaliste 01
Mouvement fonctionaliste 01
Sami Sahli

Post moderne 04
Post moderne 04Post moderne 04
Post moderne 04
Sami Sahli

Dossier gentilly
Dossier gentilly Dossier gentilly
Dossier gentilly
melodygeoffrey

Mouvement moderne 06
Mouvement moderne 06Mouvement moderne 06
Mouvement moderne 06
Sami Sahli

Livre Maxime Old architecte-décorateur (livre)
Livre Maxime Old architecte-décorateur (livre)Livre Maxime Old architecte-décorateur (livre)
Livre Maxime Old architecte-décorateur (livre)
Maxime Old

Post moderne 05
Post moderne 05Post moderne 05
Post moderne 05
Sami Sahli


Similaire à Analyse villa la roche (20)

Le corbusier
Le corbusierLe corbusier
Le corbusier

Communique presse : Le Corbusier au musée Soulages
Communique presse :  Le Corbusier au musée SoulagesCommunique presse :  Le Corbusier au musée Soulages
Communique presse : Le Corbusier au musée Soulages

La cité radieuse
La cité radieuseLa cité radieuse
La cité radieuse

Les Mouvements Artistiques X Xe
Les Mouvements Artistiques X XeLes Mouvements Artistiques X Xe
Les Mouvements Artistiques X Xe

[Cours ENAU]: Moderne corbusier - Rym Nouira El Asmi
[Cours ENAU]: Moderne corbusier - Rym Nouira El Asmi[Cours ENAU]: Moderne corbusier - Rym Nouira El Asmi
[Cours ENAU]: Moderne corbusier - Rym Nouira El Asmi

MUSEE CONTEMPORAIN DE NEMYER ANALYSE DU PROJET.pptx
MUSEE CONTEMPORAIN DE NEMYER ANALYSE DU PROJET.pptxMUSEE CONTEMPORAIN DE NEMYER ANALYSE DU PROJET.pptx
MUSEE CONTEMPORAIN DE NEMYER ANALYSE DU PROJET.pptx

Corbusier
CorbusierCorbusier
Corbusier

Le mouvement moderne
Le mouvement moderneLe mouvement moderne
Le mouvement moderne

Cours nº2 niemeyer et le corbusier blog
Cours nº2 niemeyer et le corbusier blogCours nº2 niemeyer et le corbusier blog
Cours nº2 niemeyer et le corbusier blog

Musée du louvre carolina
Musée du louvre carolinaMusée du louvre carolina
Musée du louvre carolina

Cours l'art nouveau
Cours l'art nouveauCours l'art nouveau
Cours l'art nouveau

Siécle des lumiére 03
Siécle des lumiére 03Siécle des lumiére 03
Siécle des lumiére 03

Analyse-de-5-oeuvres-d-artistes-belges.
Analyse-de-5-oeuvres-d-artistes-belges.Analyse-de-5-oeuvres-d-artistes-belges.
Analyse-de-5-oeuvres-d-artistes-belges.

Mouvement fonctionaliste 01
Mouvement fonctionaliste 01Mouvement fonctionaliste 01
Mouvement fonctionaliste 01

Post moderne 04
Post moderne 04Post moderne 04
Post moderne 04

Dossier gentilly
Dossier gentilly Dossier gentilly
Dossier gentilly

Mouvement moderne 06
Mouvement moderne 06Mouvement moderne 06
Mouvement moderne 06

Livre Maxime Old architecte-décorateur (livre)
Livre Maxime Old architecte-décorateur (livre)Livre Maxime Old architecte-décorateur (livre)
Livre Maxime Old architecte-décorateur (livre)

Deconstructivisme
DeconstructivismeDeconstructivisme
Deconstructivisme

Post moderne 05
Post moderne 05Post moderne 05
Post moderne 05


Plus de Maher Younes

Restauration-virtuelle-Architecture-vernaculaire-Djerba
Restauration-virtuelle-Architecture-vernaculaire-DjerbaRestauration-virtuelle-Architecture-vernaculaire-Djerba
Restauration-virtuelle-Architecture-vernaculaire-Djerba
Maher Younes

L'architecture vernaculaire de djerba (matériaux et techniques)
L'architecture vernaculaire de djerba (matériaux et techniques)L'architecture vernaculaire de djerba (matériaux et techniques)
L'architecture vernaculaire de djerba (matériaux et techniques)
Maher Younes

Peace bridge derry
Peace bridge derryPeace bridge derry
Peace bridge derry
Maher Younes

Details takrouna
Details takrounaDetails takrouna
Details takrouna
Maher Younes

Analyse takrouna
Analyse takrounaAnalyse takrouna
Analyse takrouna
Maher Younes

Francesco borromini
Francesco borrominiFrancesco borromini
Francesco borromini
Maher Younes

architecture vernaculaire de Djerba
architecture vernaculaire de Djerbaarchitecture vernaculaire de Djerba
architecture vernaculaire de Djerba
Maher Younes

Structure
StructureStructure
Structure
Maher Younes

Pathologie
PathologiePathologie
Pathologie
Maher Younes

Les pépinières-dentreprise-en-tunisie
Les pépinières-dentreprise-en-tunisieLes pépinières-dentreprise-en-tunisie
Les pépinières-dentreprise-en-tunisie
Maher Younes

Droit public
Droit publicDroit public
Droit public
Maher Younes

Code du-patrimoine architecture
Code du-patrimoine architectureCode du-patrimoine architecture
Code du-patrimoine architecture
Maher Younes

C.c.a.g
C.c.a.gC.c.a.g
C.c.a.g
Maher Younes


Plus de Maher Younes (13)

Restauration-virtuelle-Architecture-vernaculaire-Djerba
Restauration-virtuelle-Architecture-vernaculaire-DjerbaRestauration-virtuelle-Architecture-vernaculaire-Djerba
Restauration-virtuelle-Architecture-vernaculaire-Djerba

L'architecture vernaculaire de djerba (matériaux et techniques)
L'architecture vernaculaire de djerba (matériaux et techniques)L'architecture vernaculaire de djerba (matériaux et techniques)
L'architecture vernaculaire de djerba (matériaux et techniques)

Peace bridge derry
Peace bridge derryPeace bridge derry
Peace bridge derry

Details takrouna
Details takrounaDetails takrouna
Details takrouna

Analyse takrouna
Analyse takrounaAnalyse takrouna
Analyse takrouna

Francesco borromini
Francesco borrominiFrancesco borromini
Francesco borromini

architecture vernaculaire de Djerba
architecture vernaculaire de Djerbaarchitecture vernaculaire de Djerba
architecture vernaculaire de Djerba

Structure
StructureStructure
Structure

Pathologie
PathologiePathologie
Pathologie

Les pépinières-dentreprise-en-tunisie
Les pépinières-dentreprise-en-tunisieLes pépinières-dentreprise-en-tunisie
Les pépinières-dentreprise-en-tunisie

Droit public
Droit publicDroit public
Droit public

Code du-patrimoine architecture
Code du-patrimoine architectureCode du-patrimoine architecture
Code du-patrimoine architecture

C.c.a.g
C.c.a.gC.c.a.g
C.c.a.g


Analyse villa la roche

  • 1. 1 Sommaire Contenue Objectifs…………………………………………………………………………………………………………………………………………………………………………………………………………………2 Le mouvement moderne La maison la Roche………………………………………………………………………………………………………………………………………………………………………………………………...3 Le commanditaire L’architecte…………………………………………………………………………………………………………………………………………………………………………………………………………….4 Référence architecturale………………………………………………………………………………………………………………………………………………………………………………………..5 Plan de situation…………………………………………………………………………………………………………………………………………………………………………………………………….6 L’implantation Le projet…………………………………………………………………………………………………………………………………………………………………………………………………………………7 Les plans…………………………………………………………………………………………………………………………………………………………………………………………………………………8 Les9 façades……………………………………………………………………………………………………………………………………………………………………………………………………………….....10 La méthode d’analyse…………………………………………………………………………………………………………………………………………………………………………………………….11 La procédure d’analyse Reconnaissance desprincipescaractéristiquesde l’œuvre de l’architecte………………………………………………………………………………………………………………………………….12 Reconnaissance desprincipesde l’architecturemoderne……………………………………………………………………………………………………………………………………………………………13 Analyse volumétrique…………………………………………………………………………………………………………………………………………………………………………………………….14 Analyse géométrique………………………………………………………………………………………………………………………………………………………………………………………………15 Analyse de façade…………………………………………………………………………………………………………………………………………………………………………………………………..16 Analyse fonctionnelle…………………………………………………………………………………………………………………………………………………………………………………………....17 Trame des plans …………………………………………………………………………………………………………………………………………………………………………………………………….18 Analyse de la structure……………………………………………………………………………………………………………………………………………………………………………………………19 Analyse de l’ambiance…………………………………………………………………………………………………………………………………………………………………………………………….20 Mobilier et design…………………………………………………………………………………………………………………………………………………………………………………………………..21 La synthèse…………………………………………………………………………………………………………………………………………………………………………………………………………….22 Contenu On devra opter pour un architecte historiquement célèbre et une maison de ses œuvres. L’exercice devra se dérouler en deux parties 1- étude du contexte historique 2- analyse de la maison modèle. La première partie traitera doncles points suivants 1. Biographie de l’architecte, en insistant sur la période vécue par celui-ci, ses lieux de formation,ses maîtres architectes. 2. Conditions économiques vécues par l’architecte : régime économique, niveau de vie. 3. Tendances artistiques de l’époque considérée,notamment en peinture. La seconde partie suivra la grille d’analyse Voir la méthode d’analyse et sa procédure.
  • 2. 2 le béton technique de construction les 5 points de l'architecture moderne sable+gravillons systeme poteau/poutre la façade libre plan libre fenetres en longueur toit- terrasse les pilotis L'architecture XXème siécle Le modernisme L'architecte Historique Sesœuvres L’œuvre Comprendre ses constituants Dégager sesprincipes •l'oeuvre •le commanditaire •l'architecte étude du contexte historique •la maison la rocheanalysede la maison modéle Objectifs Identifier les courants d’architecturedu XXème à travers leurs éléments caractérisant. Connaître les architectes fondateurs deces courants s’imprégner des conditions historiques dans les quelles évoluait chacun de ces architectes (conditions politiques, économiques et culturelles, courant artistiques, progrès techniques, sources d’influences, etc.) Comprendre les constituants de l’œuvrearchitecturale et dégager les principes ayant engendrés l’œuvre. Mouvement Moderne Ce mouvement aussiconnu sous le terme d’Architecture Moderne, de Style Internationalou de Modernisme est apparu dans la première moitié du XXème siècle. De nombreuxarchitectes européens ont contribuéau développement de ce courant, proposantunenouvelle esthétique en réaction à l’académisme ambiant. Leurs recherches ontabouti au retour d’un décor minimal et aux lignes géométriques pures, à l’opposéde l’art nouveau ou décoratif. L’évolution des techniques industrielles a également permis l’utilisation de matériaux nouveauxtels que le béton et l’acier. Le Corbusier est connu comme l’un des fondateurs du mouvement moderne et l’un des chefs de file du style international, L’une des questions centrales posée par ce mouvement a été celle de l’habitat collectif, prenons La Maison La Roche qui représente un témoignage emblématique du Mouvement Moderne, précédant celui de la Villa Savoye (1928) à Poissy. En 1927 celons les architectes le Corbusier et Pierre Jeanneret l’architecture moderne s’appuis sur cinq point < les cinq points d'une nouvelle architecture > D’après le Corbusier : « Le ciment armé nous donneles pilotis. La maison est en l’air, loin du sol; le jardin passesous la maison ; le jardin est aussisur la maison, sur le toit. »
  • 3. 3 La maison la Roche-Jeanneret Construite entre 1923 et 1925 par Le Corbusier et Pierre Jeanneret, la Maison La Roche constitue un projetarchitectural singulier. En effet, l’originalité de cette maison est de réunir une galerie de tableaux et les appartements du propriétaire et collectionneur : Raoul La Roche. La Maison La Roche est située au fond de l’impassedu Docteur Blanche dans le 16ème arrondissementdeParis, dans un quartier qui, à cette époque est en cours d’aménagement. L’utilisation de matériaux de construction nouvelletelle que le béton armé. Tableau signalétique Le commanditaire Raoul La Roche (1889-1965) banquier d’origine bâloise, S’installe à Paris en 1912 pour travailler au Crédit Commercial de France. Issu d’une famille bourgeoise ouverte à la culture et à l’art, baigne dans le monde artistique toute sa jeunesse. Plus tard, il suit une formation en Suisse à l’école de commerce de Neufchâtel. Il possède une très grande collection d’œuvre d’art il décide alors d’abriter cette magnifique collection du mouvement pictural cubiste. En 1918, il rencontre pour la première fois Charles- Edouard Jeanneret (ce dernier ne prendra pour pseudonyme Le Corbusier qu’en 1920). Féru de peinture moderne, il est immédiatement sensible à l’esthétique puriste déployée dans les toiles de Le Corbusier et de son ami Amédée Ozenfant. Il leur achète dans un premier temps leurs peintures puis, sur leurs conseils, constitue une collection d’œuvres cubistes et puristes. Convaincu par les idées développées par ses deux amis, c’est tout naturellement qu’il soutient financièrement la diffusion de la revue l’Esprit Nouveau qu’ils publient de 1920 à 1925. À partir de 1921, Raoul La Roche fait l’acquisition d’œuvres de Picasso, Braque, Fernand Léger, Juan Gris, et Jacques Lipchitz. Alors que sa collection s’enrichit considérablement, il est confronté au problème d’accrochage de ses tableaux d’avant-garde. Son appartement rue de Constantine dans le 7ème arrondissement de Paris n’est pas adapté pour recevoir une telle collection. C’est dans ce contexte que Raoul La Roche passe commande à son ami Architecte d’une maison-galerie, qui puisse accueillir et mettre en valeur sa collection de tableaux, mais aussi lui servir de résidence principale.
  • 4. 4 L’architecte Charles Édouard Jeanneret (dit le Corbusier) (1887-1965), fit toutes ses études à La Chaux-de-Fonds, où son père était graveur de montres et sa mère musicienne. À quatorze ans, il entre à l'école d'art de la ville, qui formait les futurs graveurs-horlogers, passionné d'architecture. Le Corbusier quitte sa ville natale de La Chaux-de-Fonds (Suisse) en 1917, pour s’installer définitivement à Paris. Charles L’Eplattenier, dont il a été l’élève a joué un rôle essentiel dans sa formation : « L’un de mes maîtres, (un maître remarquable) m’arracha doucement à un destin médiocre. Il voulut faire de moi un architecte. J’avais horreur de l’architecture et des architectes… J’avais seize ans, j’acceptai le verdict et j’obéis ; je m’engageai dans l’architecture. » De 1907 à 1911, Le Corbusier effectue plusieurs voyages d’études en Italie, en Allemagne et en Orient. En 1923, lorsqu’il reçoit la commande de la Maison La Roche, il a déjà travaillé sur plusieurs réalisations à la Chaux-de-Fonds et à Paris (Villa Ozenfant). Architecte, urbaniste, peintre, écrivain, il mène de nombreuses recherches sur la création artistique et sur l’habitat moderne. En 1923 il publie Vers une architecture, qui devient et reste encore aujourd’hui le manifeste du « Modernisme ». 1 villa la roche1924 L’utilisation des techniques nouvelles et l’esprit neuf ! 2 la villa Stein 1926 Cette maison représenteune étape importante où se sonttrouvés réunis les problèmes du confort, du luxe et de l'esthétique architecturale 3 la villa Savoye1927 Chef-d' œuvrede renommée internationale, elle est la parfaite application de la théorie des 'cinq points d'une architecture nouvelle' développée par l'architecte suisse Nature morte Le Corbusier n’était pas seulement un architecte de talent mais aussi un grand peintre reconnu par les critiques d’arts… Il affirme que son évolution en architecture passe par la peinture. "Je pense que si l'on accorde quelque chose à mon œuvre d'architecte, c'est à ce labeur secret qu'il faut en attribuer". Dès son enfance, Charles-Edouard Jeanneret, futur Le Corbusier, découvre et s'approprie le monde en dessinant la réalité. Il dessine sans relâche et prend possession, à travers l'esquisse rapide, de la plénitude de l'univers des formes que la nature lui propose. Le Corbusier fit faire au peintre l’aveu de sa propre erreur à vouloir traiter les murs comme des tableaux. Il choisit d’utiliser la couleur pour singulariser certains murs intérieurs. Alors en train de travailler sur la villa La Roche, il y appliqua immédiatement ces principes : « L'intérieur de la maison doit être blanc, commente-t-il dans l’Œuvre complète, mais, pour que ce blanc soit appréciable, il faut la présence d'une polychromie bien réglée : les murs en pénombre seront bleus, ceux en pleine lumière seront rouges25. » Le mur bleu au premier étage de l’escalier du hall semble flotter dans l’espace Photopar Maher BenYounes Une vue de l’escalierversle Hall
  • 5. 5 Référence architecturale L’unité d’habitation "Une maison est une machine à habiter" c'estainsi que Le Corbusierdéfinissaitl'importance et le rôle que devraient occuperl'habitat dans la vie humaine. Ce qu'il propose,c'estune conceptiontechniciste,purement fonctionnelle. Le Corbusierestconnu pour être l’inventeur de ce qu’il nommera « l’unité d’habitation». Ce conceptest l’expressiond’une réflexionthéorique sur le logementcollectif.« L’unité d’habitation de grandeur conforme » comme la nomme Le Corbusier ne prendra forme qu’au moment de la reconstruction qui suit la Seconde Guerre mondiale, moment auquel elle prendra valeur de solution aux problèmesde logements. Sa conception envisage dans un même bâtimenttous les équipements collectifs nécessaires à la vie dans un même lieu. Le cube comme unité d’habitation Problématique : comment concilier habitat individuel et habitat collectif au sein d’une même unité ? En rupture avec le dogme de la capacité, ce projet tente de privatiser le collectif. Il emprunte à l’habitat individuel le besoin d’intimité et d’isolement, et à l’habitat collectif la rationalité structurelle et l’économie du sol. Parti pris : habiter toutes les dimensions de l’espace. Cette organisation fait de chaque appartement un élément de construction identique aux autres (une « poutre » ou un « poteau » de 20 x 4 x 4 m). Ainsi, chaque appartement, bien qu’il présente 4 façades apparentes comme une maison, est pris dans une relation d’interdépendance evec les autres unités d’habitation. Résultat : un mode d’habité qui propose une alternative singuliére aux 2 modes d’habitat collectif et individuel. Le Corbusier va appliquer les principes de la machine à l’architecture. Ainsi, la maison sera « une machine à habiter » au même titre que « la chaise- une machine à s’asseoir et le lavabo-une machine à laver »
  • 6. 6 Plan de situation Fondation Le Corbusier : la maison la Roche, Square du Docteur Blanche, Paris, France L’implantation Description de la situation de l’œuvre La maisonLa Roche estsituée aucentre duquartierdans un espace vertetau fondd’une impasse entouréede plusieurs bâtimentshabité. Il y’a 4 voiessecondairequi entourentlamaison(ne contiennentpasl’impasse) : -rue Jasmine -rue Raffet -rue docteurBlanche -rue Henri Heine L’accès à l’œuvre Echelle 1/1000 La maisonLa Roche La légende L’accès vers maison la Roche Vue de l’intérieur Une vue agréable qui donne surle jardinensuite sur la rue. SUD-OUEST Maisonla Roche NORD Vue de l’extérieur On remarque l’importance des ouverturesen longueurqui traversenttoutle bâtiment. L’accès vers maison Jeanneret SUD MaisonJeanneret « Le dedans prendses aises et pousse le dehorsqui forme sessaillies diverses » Le Corbusier
  • 7. 7 Un programme, une double fonction Pour répondre à la commande de Raoul La Roche, Le Corbusier et Pierre Jeanneret, conçoivent un projet de maison/galerie qui dissocie ces deux fonctions. D’un côté : la galerie de tableaux et la bibliothèque, destinées à abriter l’importante collection de peinture et de sculpture, de l’autre : l’espace d’habitation, réservé aux activités domestiques. L’appartement de Raoul La Roche est disposé dans l’alignement de la Maison Jeanneret mitoyenne, tandis que la galerie est perpendiculaire à l’allée du Square du Docteur Blanche et visible depuis l’entrée de l’impasse. Le projet, le chantier À l’origine, Le Corbusier assisté de son cousin Pierre Jeanneret, a pour projet de construire un grand ensemble architectural pour l’impasse du Square du Docteur Blanche. Après avoir envisagé diverses constructions, les deux associés développent un projet pour deux maisons voisines, mais aux programmes* différents : « L’une des maisons abrite une famille avec enfants et comporte une quantité de pièces et tous les services utiles au mécanisme d’une famille, l’autre maison est destinée à un célibataire propriétaire d’une collection de peinture. » La première est conçue pour le frère de Le Corbusier, Albert Jeanneret, sa femme Lotti Rääf et leurs deux filles, la seconde pour Raoul La Roche. Le chantier des deux maisons débute en novembre 1923. En mars 1925, Raoul La Roche s’installe définitivement. Néanmoins, certains travaux tels que l’ameublement se poursuivent jusqu’en novembre 1925.
  • 8. 8 Plans des Maisons La Roche et Jeanneret 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 Le plan est le générateur. Sans plan, il y a désordre,arbitraire. Le plan porte en lui l'essence dela sensation. Les grands problèmes de demain, dictés par des nécessités collectives,posentà nouveau la questiondu plan. La vie moderne demande,attend un plan nouveau, pour la maison et pour la ville. La peinture a une grandeinfluence sur le traitement de ces plans
  • 9. 9 Façades des Maisons La Roche et Jeanneret Façade latérale coté jardin Façade coté rue Raffet Façade principale Le Corbusier traite ces façades comme des tableaux Alors on les prendra comme se sontdes compositions pas des façades ! Le choix des formes géométrique et leurs situations avec le jeu du plein et du vide a une forte influence sur l’équilibre de ces composition. La présencedu jeu de niveau apparaitre dans ces compositions !
  • 10. 10 1 • analyse volumétrique 2 • analyse géométrique 3 • analyse fonctionnelle • analyse des trames 4 • analyse structurelle 5 • analyse de l'ambiance Méthode d’analyse L’analysese fait de l’extérieur vers l’intérieur du générale vers le détail comme ce ci : La procédure de l’analyse 1. Analyse volumétrique selon les critères de : masses composants le volume proportions entre les masses composant le volume (proportions planimétriques et volumétriques) axe(s) de composition des masses 2. Analyse géométrique selon les critères de : Le rectangle d’or LA spirale d’or 3. Analyse des façades selon les critères de : position des ouvertures trame, composition (règles géométriques) et rythme 4. Analyse du plan selon les critères de : programme et surfaces organigramme fonctionnement circulation verticale/horizontale, intérieure/extérieure hiérarchie des espaces espaces jours/espaces nuits 5. Analyse de la structure selon les critères de : système constructif trame structurelle. 5. Analyse des ambiances intérieures selon les critères de : couleurs ; lumières naturelles/lumières artificielles aménagement du mobilier mobilier conçu par l’architecte
  • 11. 11 Reconnaissance des principes caractéristiques de l’œuvre de le Corbusier Le Modulor, autre principe de composition inventé par Le Corbusier, s’inspire en tout point du nombre d’or, cher à Léonard de Vinci et inspiré de la fameuse série de Fibonacci (1175-1240) Le Corbusier affirmait que le Modulor (à l’échelle humaine) avait des avantages sur les deux systèmes de mesure qui divisent la planète : le système anglo-saxon du pied-pouce, peu pratique mais qui tient compte des mesures du corps, et le système métrique, décimal donc pratique, trop abstrait cependant, privé de lien direct avec les dimensions du corps. Elle devait permettre, selon lui, un confort maximal dans les relations entre l’homme et son espace vital. L’examen de ce dessin, qu’il a lui-même coté, montre : Soit le nombre d’or (à un millième près) Le Corbusier a indiqué les dimensions de l’homme debout accoudé, puis assis, assis accoudé… et le rapport des dimensions est toujours Tout rectangle d'orpeut se décomposeren un carré et un rectangle d'orqui lui aussi peut se décomposeren un carré et un rectangle d'or. On peut renouveler cette construction autant de fois qu'onle veut. Un rectangle d'orpeut donc être décomposéen une infinité de carrés tous différents Dans ce tourbillon de carrés il est possible d'inscrire une spirale. De même, le rectangle des pieds de l’homme à sa tête est un rectangle d’or, c’est-à-dire que le rapport de ces cotés est égal au nombre d’or. Pour construire un rectangle d’or : Tracez un carré, du centre d’un des cotés et tracez un arc de cercle passant par un angle opposé. Déduisez ainsi la longueur du rectangle. Vous obtenez votre rectangle d’or.
  • 12. 12 Reconnaissance des principes de l’architecture moderne Les pilotis La maisonestenl'air,loindusol humide etobscur,le jardinpasse sousla maison. Le toit-terrasse Avecl’installationduchauffagecentral,le toitne doitplusêtre en bosse maisencreux.Il doitrejeterleseaux àl’intérieurde lamaison et favoriserune humidité constante surle toitqui permettrala créationd’untoit-jardinopulent.À laFondationsuisse,le toit- terrasse estcaché ethabité. Fenêtres en longueur (bandeau) Le cimentarmé faitrévolutiondansl'histoire de lafenêtre.En l'absence de mursportants,lesfenêtrespeuventcourird'unbordà l'autre de la façade. Façades libres Les poteaux enretraitdesfaçades,àl'intérieurdesmaisons.Le plancherse poursuitenporte-à-faux.Lesfaçadesne sontplusque desmembraneslégèresde mursisolantsoude fenêtres. Le plan libre Le plann'estplusesclave des mursportants.Le bétonarmé dans la maisonpermetle planlibre.Lesétagesne se superposentpluspar cloisonnements.Ilssontlibres. Cesouvertureséliminentle principe desmursportants
  • 13. 13 Analyse volumétrique Un jeude va etviententre lesvolumes Nos yeux sont faits pour voir les formes sous la lumière.Les formes primaires sont les belles formes parce qu'elles se lisent clairement. Un parallélépipèdesimple Un parallélépipèderégulier Translation horizontal des volumes cubiques La galerie Espace de circulation Maison Jeanneret
  • 14. 14 Analyse géométrique Le rectangle d’orprésentsurle plande la R.D.C Le rectangle d’orprésentsurlatrame d’ouvertures Le rectangle d’orprésentsurlafaçade principale Le rectangle d’or est présent sur la façade principale mais seulement sur celle qui est parallèle à la rue Le rectangle d’orestprésentpasseulementdansl’espace intérieurmais aussi àl’extérieur(surtoutle terrain) Malgré l’utilisationde lamathématique etlagéométriede l’époque moderne,lasymétrie (géométrie de l’époque ancienne) existesurcetouverture.
  • 15. 15 Analyse des façades A 2a 3.5a 0.5a 2a 1.5a 2a a 1.5a a 2a a a La hiérarchie fonctionnellede lafaçade principale Deux ouverturesauniveaude laR.D.C Moinsd’éclairage pourl’espace service Ouverturesenbandeauauniveaudu1ér étage Plusd’éclairage pourl’espace public Quatre ouvertures(carré) auniveaudu2éme étage Un éclairage satisfaisantpourl’espace privée La trame de la façade principale Espace intime Espace public Espace service La hiérarchie de l’espace Les ouverturesde lafaçade principale Plusqu’onmonte plusque l’espace devientintime
  • 16. 16 Analyse Fonctionnelle On voit sur ce schéma que le hall est un entre-deux, l’architecture du vide, espace tampon entre les deux programmes différents quesont la galerie et la maison Circulation horizontale
  • 17. 17 1.5A 2A 2A A A 2A 1.5A 2A 2A 3A 2A 2A 2A 2A 2A 1.5A 2A 2A 1.5A 1.5A 1.5A 0.7A 2A A 2A 2A 1.5A 2A 1.5A 4A 2A A A 4A La trame des plans LES TRACÉS RÉGULATEURS De la naissance fatale de l'architecture. L'obligationde l'ordre. Le tracé régulateur est une assurance contre l'arbitraire. Il procure la satisfaction de l'esprit. Le tracé régulateur est un moyen; il n'est pas une recette. Son choix et ses modalités d'expressionfont partie intégrante de la création architecturale. On voit sur ces schémas les différentes proportions dés 3 plans : leurs largeurs et leurs longueurs
  • 18. 18 Analyse de la structure L’adoption d’une ossaturede poteaux porteurs apporte la souplessequi permet de dessiner sans problèmes le plan complexe de la villa la Roche.
  • 19. 19 Analyse des ambiances 64 Le couloir du 1ér étage le volume en adition la chaise longue propreà le Corbusier Vue R.D.C Le volume en adition L’escalier Les piliers Vue R.D.C Le couloir du 1ér étage peinture de le Corbusier Fauteuil le Corbu Vue 2éme étage Nature morte le confort Nos yeux sont faits pour voir les formes sous la lumière. Les formes primaires sont les belles formes parce qu'elles se lisent clairement.
  • 20. 20 Mobilier et design La chaise longue LC4 de Le Corbusier estunique en son genre pour l’époque, Le Corbusierimagine ce meuble en 1928 Les proportions dela chaisecorrespondentaux divisions harmoniques d’un rectangle d’or. La longueur du rectangle donne le diamètre de l’arc de cercle formant l’armaturede la chaise. L’écartement des pieds du support correspond à la largeur du carré issu de la division harmoniquedu rectangle d’or. La conception de la chaise longue est analyséeen ayant recours ici à la division harmoniqued’un rectangle d’or. Le fauteuil LC2, appelé également Grand Confort, conçu par Le Corbusier en coopération avec ses collaborateurs Charlotte Perriand et Pierre Jeanneret, fait penser au premier coup d'œil à un cube avec une charpente extérieure. Le Corbusier a, de même que Mies van der Rohe, conçu les classiques essentiels du mobilier du 20ème Siècle. Dans le domaine de l'architecture tout comme dans le design de meubles, ses œuvres sont d'inspiration fonctionnaliste, puriste et moderne. Lampe ordinaire Chaise LC1 Table mise au centre de la galerie
  • 21. 21 La synthèse _ “C’est nouveau. “ _“Oui, c’est moderne. “ _“D’ailleurs on ne comprend pas bien“ _“Oui, c’est de l’architecture contemporaine...“ Voilà des réflexions que nous entendons souvent sur l’architecture moderne ! Le Corbusier A mon avis le Corbusier c’est le maitre de l’architecture moderne grâce a lui on a interprété des nouvelles idées et principes, Le Corbu comme Peintre Le Corbusier fit faire au peintre l’aveu de sa propre erreur à vouloir traiter les murs comme des tableaux. Il choisit d’utiliser la couleur pour singulariser certains murs intérieurs. Ces principes Le modulor "La natureest mathématique, les chefs-d'œuvredel'art sont en consonanceavec la nature. Ils expriment les lois de la nature et ils s'en servent". Voilà bien le credo sur lequel Le Corbusier fondeson action. Les 5points 65 1. Les pilotis, libérant le rez-de-chaussée. 2. Le plan libre, dans lequel les colonnes de béton permettent de s'affranchir des murs porteurs et d'aménager librement le cloisonnement intérieur. 3. La fenêtre en longueur, augmentant la luminosité des pièces. 4. La façade libre, dégagée des murs porteurs, qui peut être plus librement "modelée" par l'architecte. 5. Le toit-jardin, offrantune surfacelibre accessible à l'air, à la lumière et au soleil.
  • 22. 22 - Des fenêtres comme ça, grand-père, il y en a partout. - Oui, mais quand j'étais petit, ça n'existait pas ! Habiter, oui, mais habiter bien ! Ilfaut de la lumière, de l'espace, des meubles confortables et beaux... et la nature tout autour. D’après le Corbusier, penser l’architecture moderne c’estpenser l’espaceet sa signification.
