Analyse Villa Savoye
- 1. Villa SAVOYE Université d'alger1 benyoucef benkhedda Département d'architecture Le corbusier 1928-1931 Enseignants : 1-Mme ACHAIBOU 2-Mme BELOUCHRANI Etudiant : 1- TOUATI Mohamed Amine Groupe : 10 2018/20192EME ANNÉES
- 2. Qui Le Corbusier? Les récompenses de le Corbusier Les Influences de l’architecte Courance et appartenance Le Corbusier Le père de l'architecture moderne L'urbanisme chez Le Corbusier Le Modulor Les Concepts Le Corbusier

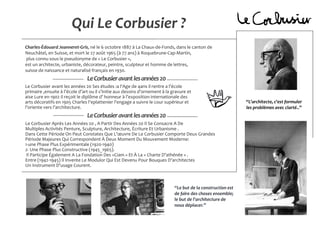

- 3. Qui Le Corbusier? Charles-Édouard Jeanneret-Gris, né le 6 octobre 1887 à La Chaux-de-Fonds, dans le canton de Neuchâtel, en Suisse, et mort le 27 août 1965 (à 77 ans) à Roquebrune-Cap-Martin, plus connu sous le pseudonyme de « Le Corbusier », est un architecte, urbaniste, décorateur, peintre, sculpteur et homme de lettres, suisse de naissance et naturalisé français en 1930. Le Corbusier avant les années 20 Ses études :a l'Age de 4ans il rentre a l’école primaire ,ensuite à l’école d’art ou il s’initie aux dessins d’ornement à la gravure et aise Lure en 1902 il reçoit le diplôme d’ honneur à l’exposition internationale des arts décoratifs en 1905 Charles l'eplattenier l'engage a suivre le cour supérieur et l’oriente vers l’architecture. LeCorbusieravantlesannées20 LeCorbusieravantlesannées20 Le Corbusier Après Les Années 20 , A Partir Des Années 20 Il Se Consacre A De Multiples Activités Penture, Sculpture, Architecture, Écriture Et Urbanisme . Dans Cette Période On Peut Constates Que L’œuvre De Le Corbusier Comporte Deux Grandes Période Majeures Qui Correspondent À Deux Moment Du Mouvement Moderne: 1-une Phase Plus Expérimentale (1920-1940) 2- Une Phase Plus Constructive (1945_1965). Il Participe Également A La Fondation Des «Ciam » Et À La « Charte D’athénée » . Entre (1942-1945) Il Invente Le Modulor Qui Est Devenu Pour Bouques D’architectes Un Instrument D’usage Courent. ‘‘Le but de la construction est de faire des choses ensemble; le but de l'architecture de nous déplacer.’’ ‘‘L'architecte, c'est formuler les problèmes avec clarté..’’

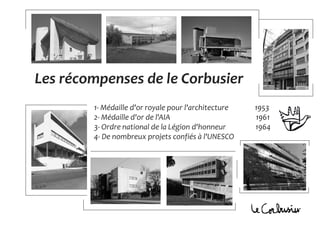

- 4. Les récompenses dele Corbusier 1- Médaille d'or royale pour l'architecture 1953 2- Médaille d'or de l'AIA 1961 3- Ordre national de la Légion d'honneur 1964 4- De nombreux projets confiés à l'UNESCO

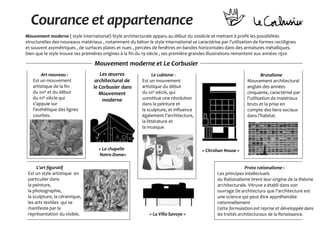

- 5. Courance et appartenance Mouvementmoderne ( style international) Style architecturale apparu au début du 20siécle et mettant à profit les possibilités structurelles des nouveaux matériaux , notamment du béton le style international se caractérise par l’utilisation de formes rectilignes et souvent asymétriques , de surfaces plates et nues , percées de fenêtres en bandes horizontales dans des armatures métalliques. bien que le style trouve ses premières origines à la fin du 19 siècle , ses première grandes illustrations remontent aux années 1920 Mouvement moderne et Le Corbusier Art nouveau : Est un mouvement artistique de la fin du XIXe et du début du XXe siècle qui s'appuie sur l'esthétique des lignes courbes. Le cubisme : Est un mouvement artistique du début du XXe siècle, qui constitue une révolution dans la peinture et la sculpture, et influence également l'architecture, la littérature et la musique Brutalisme Mouvement architectural anglais des années cinquante, caractérisé par l’utilisation de matériaux bruts et la prise en compte des liens sociaux dans l’habitat. L'art figuratif Est un style artistique en particulier dans la peinture, la photographie, la sculpture, la céramique, les arts textiles qui se manifeste par la représentation du visible. Proto rationalisme : Les principes intellectuels du Rationalisme tirent leur origine de la théorie architecturale. Vitruve a établi dans son ouvrage De architectura que l'architecture est une science qui peut être appréhendée rationnellement Cette formulation est reprise et développée dans les traités architecturaux de la Renaissance. « Citrohan House »« La chapelle Notre-Dame» « La Villa Savoye » Les œuvres architectural de le Corbusier dans Mouvement moderne

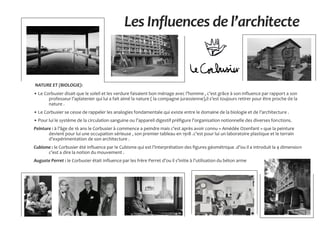

- 6. NATURE ET (BIOLOGIE): •Le Corbusier disait que le soleil et les verdure faisaient bon ménage avec l’homme , c’est grâce à son influence par rapport a son professeur l’aplatenier qui lui a fait aimé la nature ( la compagne jurassienne),il s’est toujours retirer pour être proche de la nature . • Le Corbusier se cesse de rappeler les analogies fondamentale qui existe entre le domaine de la biologie et de l’architecture . • Pour lui le système de la circulation sanguine ou l’appareil digestif préfigure l’organisation notionnelle des diverses fonctions. Peinture : à l’âge de 16 ans le Corbusier à commence a peindre mais c’est après avoir connu « Amédée Ozenfant » que la peinture devient pour lui une occupation sérieuse , son premier tableau en 1918 .c’est pour lui un laboratoire plastique et le terrain d’expérimentation de son architecture . Cubisme : le Corbusier été influence par le Cubisme qui est l’interprétation des figures géométrique .d’ou il a introduit la 4 dimension c’est a dire la notion du mouvement . Auguste Perret : le Corbusier était influence par les frère Perret d’ou il s’initie à l’utilisation du béton arme Les Influences de l’architecte
- 7. ‘‘L'exemple le pluscélèbre de l'application des «cinq points de l'architecture moderne» est la Villa Savoye à Poissy, en France.’’ Le Corbusier Le père de l'architecture moderne En 1927, Le Corbusier publie une série de principes architecturaux dans son magazine L'Esprit Nouveau et dans le recueil d'essais Vers une architecture, dont il se sert pour ses projets. Les Pilotis : Le rez-de-chaussée est transformé en un espace dégagé destiné aux circulations, les locaux obscurs et humides sont supprimés, le jardin passe sous le bâtiment et sur le bâtiment. Le plan libre : La suppression des murs et refe nds porteurs autorisée par les structures de type poteaux-dalles en acier ou en béton armé libère l'espace, dont le découpage est rendu indépendant de la structure. Les fenêtres en bandeau : Elle aussi, rendue possible par les structures poteaux-dalles supprimant la contrainte des linteaux. Le toit-terrasse : Ce qui signifie à la fois le renoncement au toit traditionnel en pente, le toit-terrasse rendu ainsi accessible et pouvant servir de solarium, de terrain de sport ou de piscine, et le toit-jardin. Le façade libre : Poteaux en retrait des façades, plancher en porte-à-faux, la façade devient une peau mince de murs légers et de baies placées indépendamment de la structure.

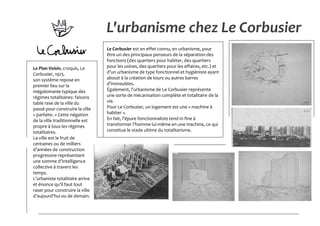

- 8. L'urbanisme chez LeCorbusier Le Corbusier est en effet connu, en urbanisme, pour être un des principaux penseurs de la séparation des fonctions (des quartiers pour habiter, des quartiers pour les usines, des quartiers pour les affaires, etc.) et d’un urbanisme de type fonctionnel et hygiéniste ayant abouti à la création de tours ou autres barres d’immeubles. Également, l’urbanisme de Le Corbusier représente une sorte de mécanisation complète et totalitaire de la vie. Pour Le Corbusier, un logement est une « machine à habiter ». En fait, l’épure fonctionnaliste tend in fine à transformer l’homme lui-même en une machine, ce qui constitue le stade ultime du totalitarisme. Le Plan Voisin, croquis, Le Corbusier, 1925. son système repose en premier lieu sur la mégalomanie typique des régimes totalitaires: faisons table rase de la ville du passé pour construire la ville « parfaite. » Cette négation de la ville traditionnelle est propre à tous les régimes totalitaires. La ville est le fruit de centaines ou de milliers d’années de construction progressive représentant une somme d’intelligence collective à travers les temps. L’urbaniste totalitaire arrive et énonce qu’il faut tout raser pour construire la ville d’aujourd’hui ou de demain.

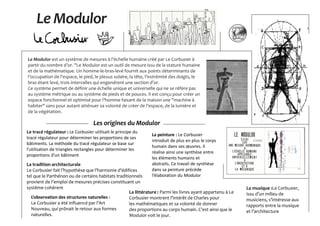

- 9. Le Modulor Le Modulorest un système de mesures à l’échelle humaine créé par Le Corbusier à partir du nombre d’or. "Le Modulor est un outil de mesure issu de la stature humaine et de la mathématique. Un homme-le-bras-levé fournit aux points déterminants de l’occupation de l’espace, le pied, le plexus solaire, la tête, l’extrémité des doigts, le bras étant levé, trois intervalles qui engendrent une section d’or. Ce système permet de définir une échelle unique et universelle qui ne se réfère pas au système métrique ou au système de pieds et de pouces. Il est conçu pour créer un espace fonctionnel et optimisé pour l’homme faisant de la maison une "machine à habiter" sans pour autant atténuer sa volonté de créer de l’espace, de la lumière et de la végétation. Les origines du Modulor Le tracé régulateur : Le Corbusier utilisait le principe du tracé régulateur pour déterminer les proportions de ses bâtiments. La méthode du tracé régulateur se base sur l’utilisation de triangles rectangles pour déterminer les proportions d’un bâtiment La tradition architecturale Le Corbusier fait l’hypothèse que l’harmonie d’édifices tel que le Parthénon ou de certains habitats traditionnels provient de l’emploi de mesures précises constituant un système cohérent La peinture : Le Corbusier introduit de plus en plus le corps humain dans ses œuvres. Il réalise ainsi une synthèse entre les éléments humains et abstraits. Ce travail de synthèse dans sa peinture précède l’élaboration du Modulor La musique :Le Corbusier, issu d’un milieu de musiciens, s’intéresse aux rapports entre la musique et l’architecture La littérature : Parmi les livres ayant appartenu à Le Corbusier montrent l’intérêt de Charles pour les mathématiques et sa volonté de donner des proportions au corps humain. C’est ainsi que le Modulor voit le jour. L’observation des structures naturelles : Le Corbusier a été influencé par l’Art Nouveau, qui prônait le retour aux formes naturelles.
- 10. Les Concepts « Lenombre d'Or un moyen pour voir la nature par la géométrie. » Nature et géométrie : il a ressente le besoin de découvrir la géométrie dans la nature et la nature dans la géométrie ,le résultat de la recherche c’est « le modulor » tout ce qu’il a accompli dans la vie polarise autour de ces deux concepts . La lumière : le Corbusier c’est l’assiette de fondamentale l’architecture pour lui les fentes ne sont pas les seules moyens d’éclairer une pièce .c’est un espace d’animation et de dynamisme d’espace intérieur. ‘‘Si le soleil entre dans la maison, il est un peu dans votre coeur.’’ ‘‘L'architecture est le jeu savant, correct et magnifique, de formes assemblées dans la lumière.’’
- 11. Villa SAVOYE L’icône del’architecture moderne Intégration au site Methodologie Analyse des façades Les cinq points de l'architecture moderne Analyse formelle Identification des espaces Systeme de circulation Analyse structurelle
- 12. "L’icône de l’architecturemoderne" La Villa Savoye appartient au style architectural moderne, elle respecte les 5 points de l'architecture selon Le Corbusier, Celle-ci est de forme cubique et a un toit plat qui fait office de toit-terrasse. La Villa Savoye est une villa construite de 1928 à 1931 par l'architecte Le Corbusier, sur la commune française de Poissy dans les Yvellines. Actuellement, il est une «maison- musée», dédié à la vie et l’œuvre de Le Corbusier et maintenu par les Monuments de la société publique de France, recevoir des milliers de visites par an, principalement des architectes et des étudiants. Bien qu’à l’époque Villa Savoye a été conçu avec caractère unique, Le Corbusier n’a pas renoncé à l’examen prototype typologique pour la construction future en série. Période de reconstruction,après la première guerre mondiale ,le style fonctionnaliste,associé au Bauhaus allemand et à Le Corbusier , les aspirations tendent vers la simplicité et la pureté d’une architecture classique et en même temps de réaliser la synthèse de l’industrie,des arts,et de l’artisanat.Le but est de créer une harmonie entre l’esthétique et la technique. « Villa savoye en 2eme guerre mondial » André Malraux, alors ministre de la Culture de France, qui l'a déclaré Monument historique en 1965.

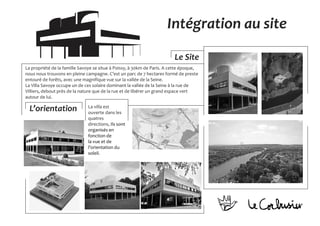

- 13. La propriété dela famille Savoye se situe à Poissy, à 30km de Paris. A cette époque, nous nous trouvons en pleine campagne. C’est un parc de 7 hectares formé de preste entouré de forêts, avec une magnifique vue sur la vallée de la Seine. La Villa Savoye occupe un de ces solaire dominant la vallée de la Seine à la rue de Villiers, debout près de la nature que de la rue et de libérer un grand espace vert autour de lui. Le Site L’orientation La villa est ouverte dans les quatres directions, Ils sont organisés en fonction de la vue et de l’orientation du soleil. Intégration au site
- 14. Boîte en l’air Lesmatériaux La Villa Savoye a été conçu par Le Corbusier comme un paradigme de logements de machine a habites de sorte que les fonctions de la vie quotidienne dans son deviennent fondamentales de la conception. Le mouvement des voitures a entrer a l'intérieur de la maison est élément déclencheur de la conception du bâtiment. Dans ce terme le fait que le logement est censé être copy. comme un objet qui se trouve sur le paysage, étant totalement indépendant de celui-ci et peut être place ne importe ou est entoure aussi. Le rez de chaussée sur pilotis avance également a cet égard, parce que libère la Villa de votre jardin, et a été choisi comme l'un des points Iles de la première génération de l’architecture internationale. Les matériaux utilisés dans la Ville Savoye est prosaïques matériaux, ces matériaux ont été employés pendant ce temps dans la construction de maisons Paris underclass. Bien que la maison a été conçue avec qui habitent nantis, le plâtre a été utilisé sur les murs, des grilles en fer et acer dans les cadres de fenêtres. La forme et la couleur Sa couleur dominante est le blanc pour toute la partie en cube (partie supérieure) mais la partie inférieure en arrondi est de couleur verte. Toute la partie supérieure de la maison repose sur de nombreux pilotis blancs et fins.

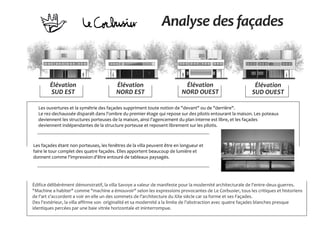

- 15. Analyse des façades Élévation SUDOUEST Élévation NORD OUEST Élévation NORD EST Élévation SUD EST Édifice délibérément démonstratif, la villa Savoye a valeur de manifeste pour la modernité architecturale de l'entre-deux-guerres. "Machine a habiter" comme "machine a émouvoir" selon les expressions provocantes de Le Corbusier, tous les critiques et historiens de l'art s'accordent a voir en elle un des sommets de l'architecture du XXe siècle car sa forme et ses Façades. Des l'extérieur, la villa affirme son originalité et sa modernité a la limite de l'abstraction avec quatre façades blanches presque identiques percées par une baie vitrée horizontale et ininterrompue. Les ouvertures et la symétrie des façades suppriment toute notion de "devant" ou de "derrière". Le rez-dechaussée disparaît dans l'ombre du premier étage qui repose sur des pilotis entourant la maison. Les poteaux deviennent les structures porteuses de la maison, ainsi l'agencement du plan interne est libre, et les façades deviennent indépendantes de la structure porteuse et reposent librement sur les pilotis. Les façades étant non porteuses, les fenêtres de la villa peuvent être en longueur et faire le tour complet des quatre façades. Elles apportent beaucoup de lumière et donnent comme l'impression d'être entouré de tableaux paysagés.

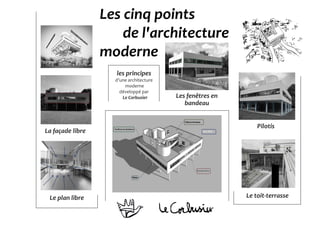

- 16. les principes d’une architecture moderne développépar Le Corbusier La façade libre Les fenêtres en bandeau Pilotis Le plan libre Le toit-terrasse Les cinq points de l'architecture moderne
- 17. Méthodologie Le rez-de-chaussée estdestiné aux domestiques et au garage. La buanderie, bénéficie du meilleur ensoleillement de la maison. Il y a également un solarium sur le toit. Le Corbusier ignore la plupart des demandes de la famille Savoye (une grande pièce de séjour au rez- de-chaussée, la possibilité d'extension entre autres choses). le premier étage par une rampe en pente douce depuis l'entrée ou par un escalier en colimaçon. Une grande partie du premier étage est occupée par la terrasse qui donne sur une autre rampe qui mène au solarium. Le Corbusier décrit les Savoye comme des clients « dépourvus totalement d'idées préconçues : ni modernes ni anciens ». La villa est une « boîte en l'air »

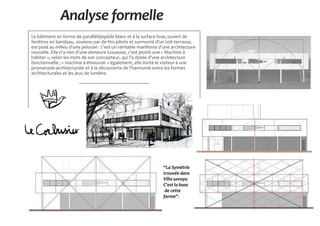

- 18. Analyse formelle Le bâtimenten forme de parallélépipède blanc et à la surface lisse, ouvert de fenêtres en bandeau, soutenu par de fins pilotis et surmonté d'un toit-terrasse, est posé au milieu d'une pelouse : c'est un véritable manifeste d'une architecture nouvelle. Elle n'a rien d'une demeure luxueuse, c'est plutôt une « Machine à habiter », selon les mots de son concepteur, qui l'a dotée d'une architecture fonctionnelle ; « machine à émouvoir » également, elle invite le visiteur à une promenade architecturale et à la découverte de l'harmonie entre les formes architecturales et les jeux de lumière. ‘‘La Symétrie trouvée dans Villa savoye. C'est la base de cette forme’’.

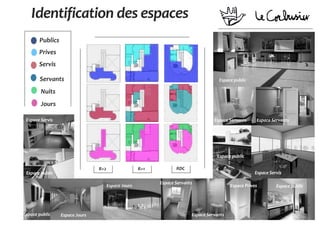

- 19. Identification des espaces Publics Prives Servis Servants Nuits Jours R+1RDCR+2 Espace public Espace ServantsEspace Servants Espace Servis Espace public Espace publicEspace Prives Espace Servants Espace Servants Espace Jours Espace JoursEspace public Espace public Espace Servis

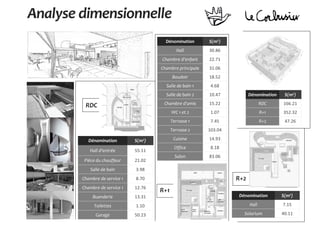

- 20. Dénomination S(m2) RDC 166.21 R+1352.32 R+2 47.26 R+2 RDC Analyse dimensionnelle Dénomination S(m2) Hall 7.15 Solarium 40.11 Dénomination S(m2) Hall 30.86 Chambre d'enfant 22.71 Chambre principale 31.06 Boudoir 18.52 Salle de bain 1 4.68 Salle de bain 2 10.47 Chambre d'amis 15.22 WC 1 et 2 1.07 Terrasse 1 7.45 Terrasse 2 103.04 Cuisine 14.93 Office 8.18 Salon 83.06 Dénomination S(m2) Hall d'entrée 55.11 Pièce du chauffeur 21.02 Salle de bain 3.98 Chambre de service 1 8.70 Chambre de service 1 12.76 Buanderie 13.31 Toilettes 1.10 Garage 50.23 R+1
- 21. Système de circulation Lesescaliers Rampe Espaces (privés/public) R+1 RDC Le parcours - une distribution verticale à deux choix: ➢ la rampe ➢ l'escalier - de nombreux accès vers l'exterieur. - la rampe permet une promenade architecturale. Elle permet également de relier les espaces entre eux tandis qu'un escalier les aurait séparés. La rampel'escalier La rampe La rampe La rampe l'escalier
- 22. Les ambiances Les pilotiscréent un chemin Un aperçu de la porte d'entrée située à l'arrière de la maison et du chemin créé autour de la maison par les pilotis pour permettre à la voiture de la famille Savoye d'accéder au garage. Chaise longue au bord de la baignoire La chambre des parents, le couple Savoye, se partage dès l'entrée en deux parties : les armoires coulissantes, de l'un, et la salle de bain ouverte sur la chambre, de l'autre. La paroi rose et ocre, le carrelage bleu de la baignoire, ainsi que les lignes courbes de la chaise longue en ciment qui borde celle-ci, forment une véritable harmonie de couleurs. Entrée en douceur par la rampe La "promenade architecturale" proposée par le Corbusier met en œuvre sa conception d'une limite parfois impalpable entre intérieur et extérieur. Le site est une pelouse entourée de prairies et de vergers dominant la vallée de la Seine. Luminosité La rampe débouche sur un palier très lumineux ouvert sur une grande baie vitrée et dont les murs sont couleurs pastel. Lignes de fuite Le concept de promenade architecturale s'inspire de l'architecture arabe, qui aux yeux de Le Corbusier "s'apprécie [...] c'est en marchant, en se déplaçant que l'on voit se développer les ordonnances de l'architecture." Le solarium ou toit-jardin Le solarium ou toit-jardin est plat comme dans les maisons méditerranéennes. Pour y accéder, il suffit de prendre la rampe à ciel ouvert. La beauté du paysage est mise en valeur par une sorte de fenêtre sans vitre cadrant ainsi la vue des visiteurs et la focalisant sur ce paysage précis.

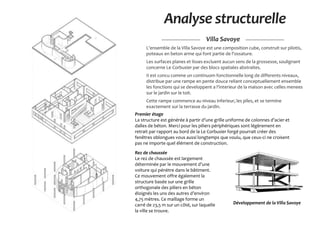

- 23. Analyse structurelle L'ensemble dela Villa Savoye est une composition cube, construit sur pilotis, poteaux en beton arme qui font partie de l'ossature. Les surfaces planes et lisses excluent aucun sens de la grossesse, soulignant concerne Le Corbusier par des blocs spatiales abstraites. II est concu comme un continuom fonctionnelle long de differents niveaux, distribue par une rampe en pente douce reliant conceptuellement ensemble les fonctions qui se developpent a l'interieur de la maison avec celles menees sur le jardin sur le toit. Cette rampe commence au niveau inferieur, les piles, et se termine exactement sur la terrasse du jardin. Rez de chaussée Le rez de chaussée est largement déterminée par le mouvement d’une voiture qui pénètre dans le bâtiment. Ce mouvement offre également la structure basée sur une grille orthogonale des piliers en béton éloignés les uns des autres d’environ 4,75 mètres. Ce maillage forme un carré de 23,5 m sur un côté, sur laquelle la ville se trouve. Premier étage La structure est générée à partir d’une grille uniforme de colonnes d’acier et dalles de béton. Merci pour les piliers périphériques sont légèrement en retrait par rapport au bord de la Le Corbusier forgé pourrait créer des fenêtres oblongues vous aussi longtemps que voulu, que ceux-ci ne croisent pas ne importe quel élément de construction. Villa Savoye Développement de la Villa Savoye
- 24. , « L'architecture, c'estune tournure d'esprit et non un métier. » Le Corbusier
