Le pont Peace à Derry, conçu par Wilkinson Eyre Architects, symbolise l'unification des communautés historiquement divisées de la ville. Ce pont suspendu de 312 mètres, destiné aux piétons et aux cyclistes, utilise un système de pylônes inclinés pour assurer sa stabilité et intégrer des éléments esthétiques significatifs. Sa construction minimise l'impact environnemental grâce à l'utilisation de matériaux préfabriqués et à une méthode d'érection sur supports temporaires.

1. Peace bridge
à
Derry
Architecte Wilkinson Eyre
Architects
Etudiant BEN YOUNES Maher

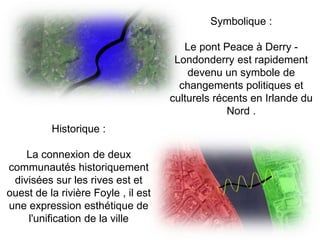

2. Historique :
La connexion de deux
communautés historiquement
divisées sur les rives est et
ouest de la rivière Foyle , il est
une expression esthétique de
l'unification de la ville
Symbolique :
Le pont Peace à Derry -
Londonderry est rapidement
devenu un symbole de
changements politiques et
culturels récents en Irlande du
Nord .

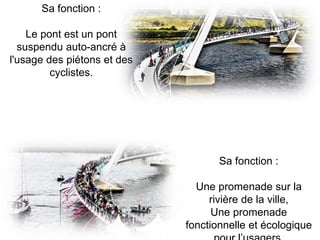

3. Sa fonction :
Le pont est un pont
suspendu auto-ancré à
l'usage des piétons et des
cyclistes.
Sa fonction :
Une promenade sur la
rivière de la ville,
Une promenade
fonctionnelle et écologique

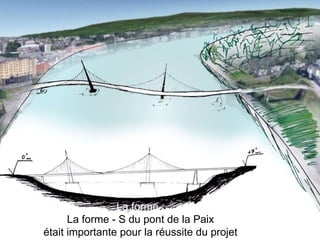

4. La forme :
La forme - S du pont de la Paix
était importante pour la réussite du projet

5. Deux personnes qui se tiennent en équilibre avec une corde :
le jeux des forces est similaire à celui du pont de la paix de Derry..

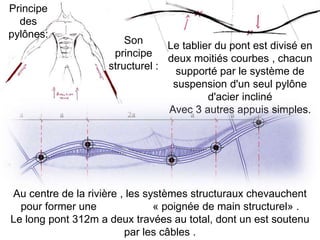

6. Le tablier du pont est divisé en
deux moitiés courbes , chacun
supporté par le système de
suspension d'un seul pylône
d'acier incliné
Avec 3 autres appuis simples.
Au centre de la rivière , les systèmes structuraux chevauchent
pour former une « poignée de main structurel» .
Le long pont 312m a deux travées au total, dont un est soutenu
par les câbles .
Son
principe
structurel :
Principe
des
pylônes:

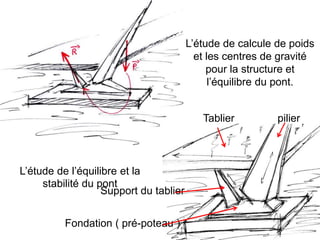

7. L’étude de calcule de poids
et les centres de gravité
pour la structure et
l’équilibre du pont.
L’étude de l’équilibre et la
stabilité du pont
Fondation ( pré-poteau )
Support du tablier
pilierTablier

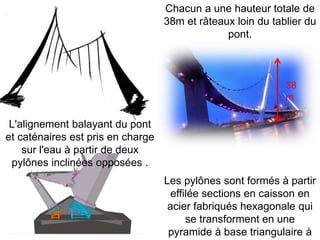

8. L'alignement balayant du pont
et caténaires est pris en charge
sur l'eau à partir de deux
pylônes inclinées opposées .
Chacun a une hauteur totale de
38m et râteaux loin du tablier du
pont.
Les pylônes sont formés à partir
effilée sections en caisson en
acier fabriqués hexagonale qui
se transforment en une
pyramide à base triangulaire à
38
m

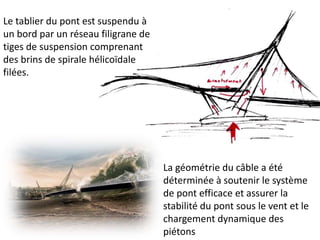

9. La géométrie du câble a été
déterminée à soutenir le système
de pont efficace et assurer la
stabilité du pont sous le vent et le
chargement dynamique des
piétons
Le tablier du pont est suspendu à
un bord par un réseau filigrane de
tiges de suspension comprenant
des brins de spirale hélicoïdale
filées.

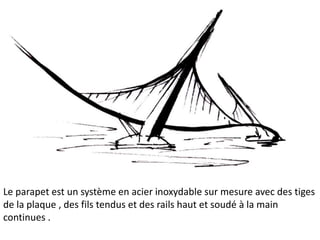

10. Le parapet est un système en acier inoxydable sur mesure avec des tiges
de la plaque , des fils tendus et des rails haut et soudé à la main
continues .

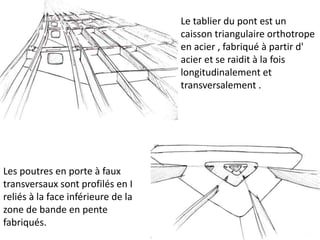

11. Les poutres en porte à faux
transversaux sont profilés en I
reliés à la face inférieure de la
zone de bande en pente
fabriqués.
Le tablier du pont est un
caisson triangulaire orthotrope
en acier , fabriqué à partir d'
acier et se raidit à la fois
longitudinalement et
transversalement .

12. L' infrastructure du pont se compose généralement de têtes de pieux en
béton sur pieux tubulaires en acier .
Les têtes de pieux ont été construits en utilisant des sections de coque
en béton préfabriqué pour minimiser le travail dans l’humidité et
réduire l'impact environnemental sur la rivière .

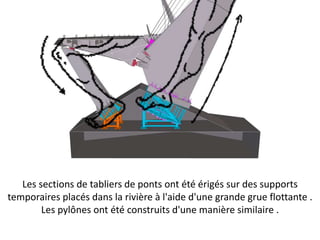

13. Les sections de tabliers de ponts ont été érigés sur des supports
temporaires placés dans la rivière à l'aide d'une grande grue flottante .
Les pylônes ont été construits d'une manière similaire .
