Le document présente une analyse thématique du Musée d'Art du Wisconsin, situé à West Bend, conçu par HGA Architects. Le bâtiment, en forme triangulaire, s'intègre harmonieusement à son site en épousant la courbe de la rivière Milwaukee. Il offre 1115 mètres carrés d'espace d'exposition, avec un éclairage mixte et une structure en béton et métal.

1. D’ART DE WISCONSIN
(MOWA)
PAR: ENCADRÉ PAR:
GHÉRABLI MERZAK ME: MÉDJITNA.M
GROUPE :08
ANNÉE UNIVERSITAIRE:2013:2014
1
université de Blida
institut d’urbanisme et d’architecture
Analyse thématique du musée :

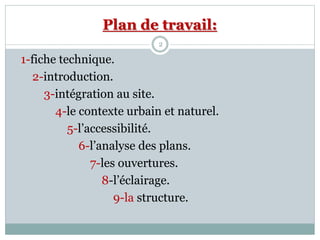

2. Plan de travail:
2
1-fiche technique.
2-introduction.
3-intégration au site.
4-le contexte urbain et naturel.
5-l’accessibilité.
6-l’analyse des plans.
7-les ouvertures.
8-l’éclairage.
9-la structure.

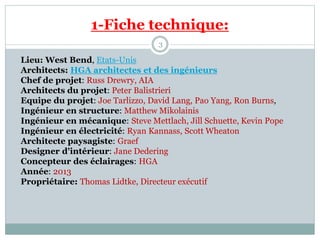

3. 1-Fiche technique:
3
Lieu: West Bend, Etats-Unis
Architects: HGA architectes et des ingénieurs
Chef de projet: Russ Drewry, AIA
Architects du projet: Peter Balistrieri
Equipe du projet: Joe Tarlizzo, David Lang, Pao Yang, Ron Burns,
Ingénieur en structure: Matthew Mikolainis
Ingénieur en mécanique: Steve Mettlach, Jill Schuette, Kevin Pope
Ingénieur en électricité: Ryan Kannass, Scott Wheaton
Architecte paysagiste: Graef
Designer d'intérieur: Jane Dedering
Concepteur des éclairages: HGA
Année: 2013
Propriétaire: Thomas Lidtke, Directeur exécutif

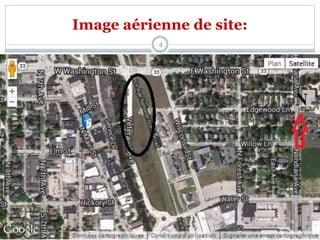

4. Image aérienne de site:
4

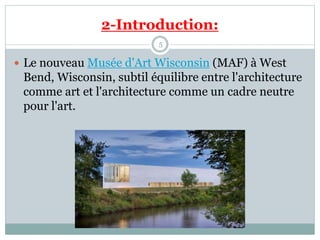

5. 2-Introduction:
5
 Le nouveau Musée d'Art Wisconsin (MAF) à West
Bend, Wisconsin, subtil équilibre entre l'architecture
comme art et l'architecture comme un cadre neutre
pour l'art.

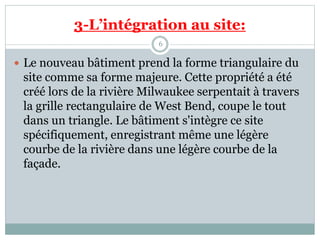

6. 3-L’intégration au site:
6
 Le nouveau bâtiment prend la forme triangulaire du
site comme sa forme majeure. Cette propriété a été
créé lors de la rivière Milwaukee serpentait à travers
la grille rectangulaire de West Bend, coupe le tout
dans un triangle. Le bâtiment s'intègre ce site
spécifiquement, enregistrant même une légère
courbe de la rivière dans une légère courbe de la
façade.

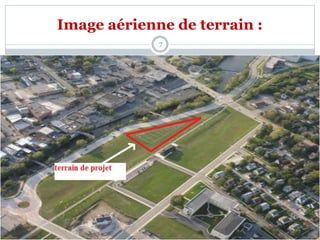

7. Image aérienne de terrain :
7

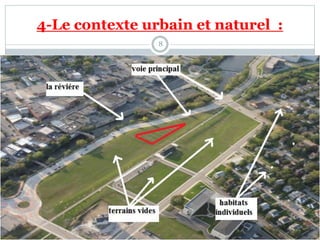

8. 4-Le contexte urbain et naturel :
8

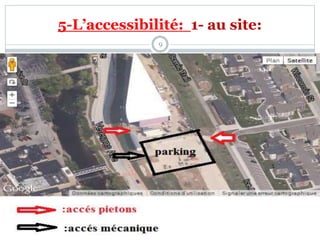

9. 5-L’accessibilité: 1- au site:
9

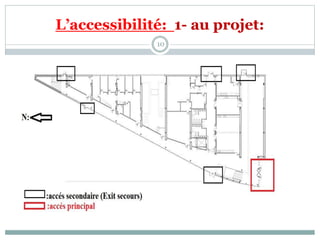

10. L’accessibilité: 1- au projet:
10

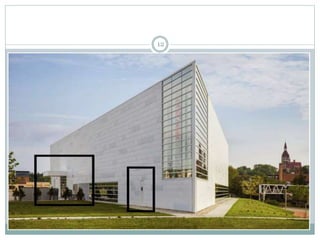

11. Images pour les déférentes entrées:
11

12. 12

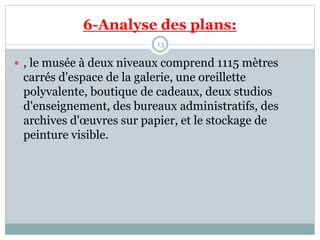

13. 6-Analyse des plans:
13
 , le musée à deux niveaux comprend 1115 mètres
carrés d'espace de la galerie, une oreillette
polyvalente, boutique de cadeaux, deux studios
d'enseignement, des bureaux administratifs, des
archives d'œuvres sur papier, et le stockage de
peinture visible.

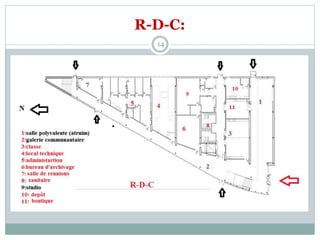

14. R-D-C:
14

15. 15
 L'intérieur de l'entrée est un centre polyvalent de
l'atrium et la flambée des cas. Un balayage, vitré
grand escalier mène aux galeries de deuxième
niveau, où une série de partitions de deux pieds
d'épaisseur diviser l'espace en cinq galeries
connectées qui se rétrécissent progressivement dans
la forme triangulaire.

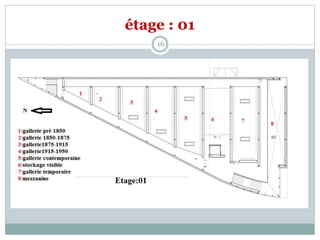

16. étage : 01
16

17. 17

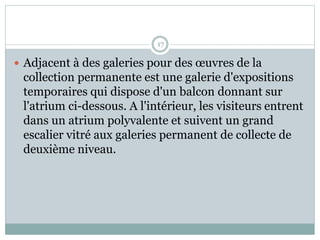

 Adjacent à des galeries pour des œuvres de la
collection permanente est une galerie d'expositions
temporaires qui dispose d'un balcon donnant sur
l'atrium ci-dessous. A l'intérieur, les visiteurs entrent
dans un atrium polyvalente et suivent un grand
escalier vitré aux galeries permanent de collecte de
deuxième niveau.

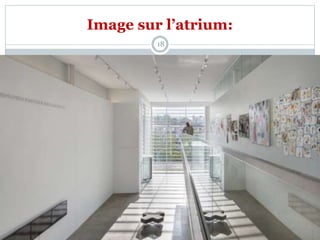

18. Image sur l’atrium:
18

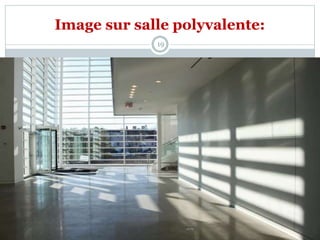

19. Image sur salle polyvalente:
19

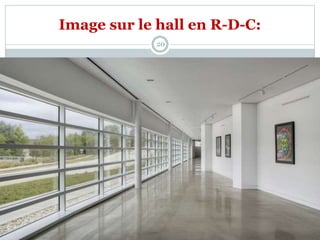

20. Image sur le hall en R-D-C:
20

21. Image sur la salle d'exposition
permanente :
21

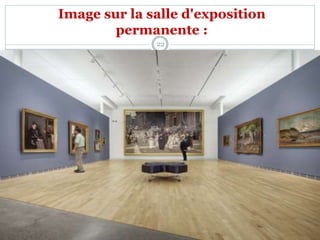

22. Image sur la salle d'exposition
permanente :
22

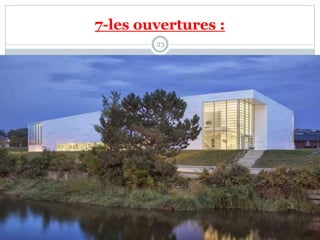

23. 7-les ouvertures :
23

24. 24

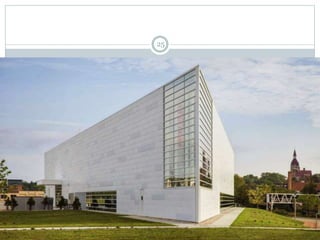

 Du solide triangulaire, une série d'ouvertures sont
découpées, qui servent les besoins internes de
l'édifice et aider à accueillir le bâtiment sur son
site. A la pointe aiguë du triangle une ouverture est
coupé et fermé avec du verre, l'exposition d'un
escalier principal de vues en amont. Cette zone vitrée
crée une lanterne de verre lumineux la nuit.

25. 25

26. 26

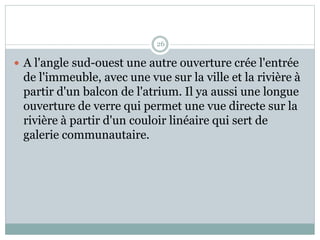

 A l'angle sud-ouest une autre ouverture crée l'entrée
de l'immeuble, avec une vue sur la ville et la rivière à
partir d'un balcon de l'atrium. Il ya aussi une longue
ouverture de verre qui permet une vue directe sur la
rivière à partir d'un couloir linéaire qui sert de
galerie communautaire.

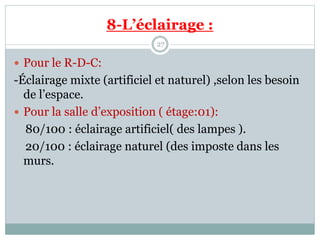

27. 8-L’éclairage :
27

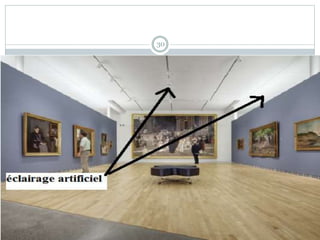

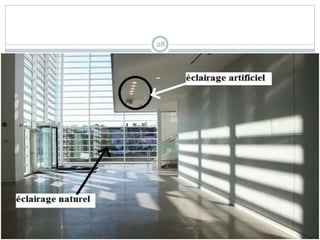

 Pour le R-D-C:
-Éclairage mixte (artificiel et naturel) ,selon les besoin
de l’espace.

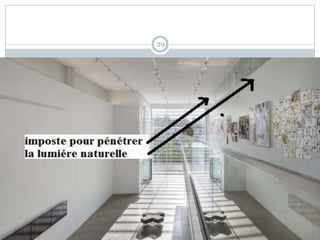

 Pour la salle d’exposition ( étage:01):
80/100 : éclairage artificiel( des lampes ).
20/100 : éclairage naturel (des imposte dans les
murs.

28. 28

29. 29

30. 30

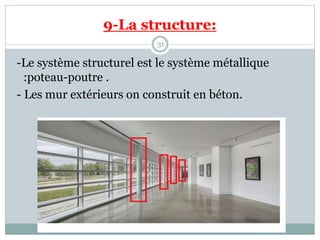

31. 9-La structure:
31
-Le système structurel est le système métallique
:poteau-poutre .
- Les mur extérieurs on construit en béton.
