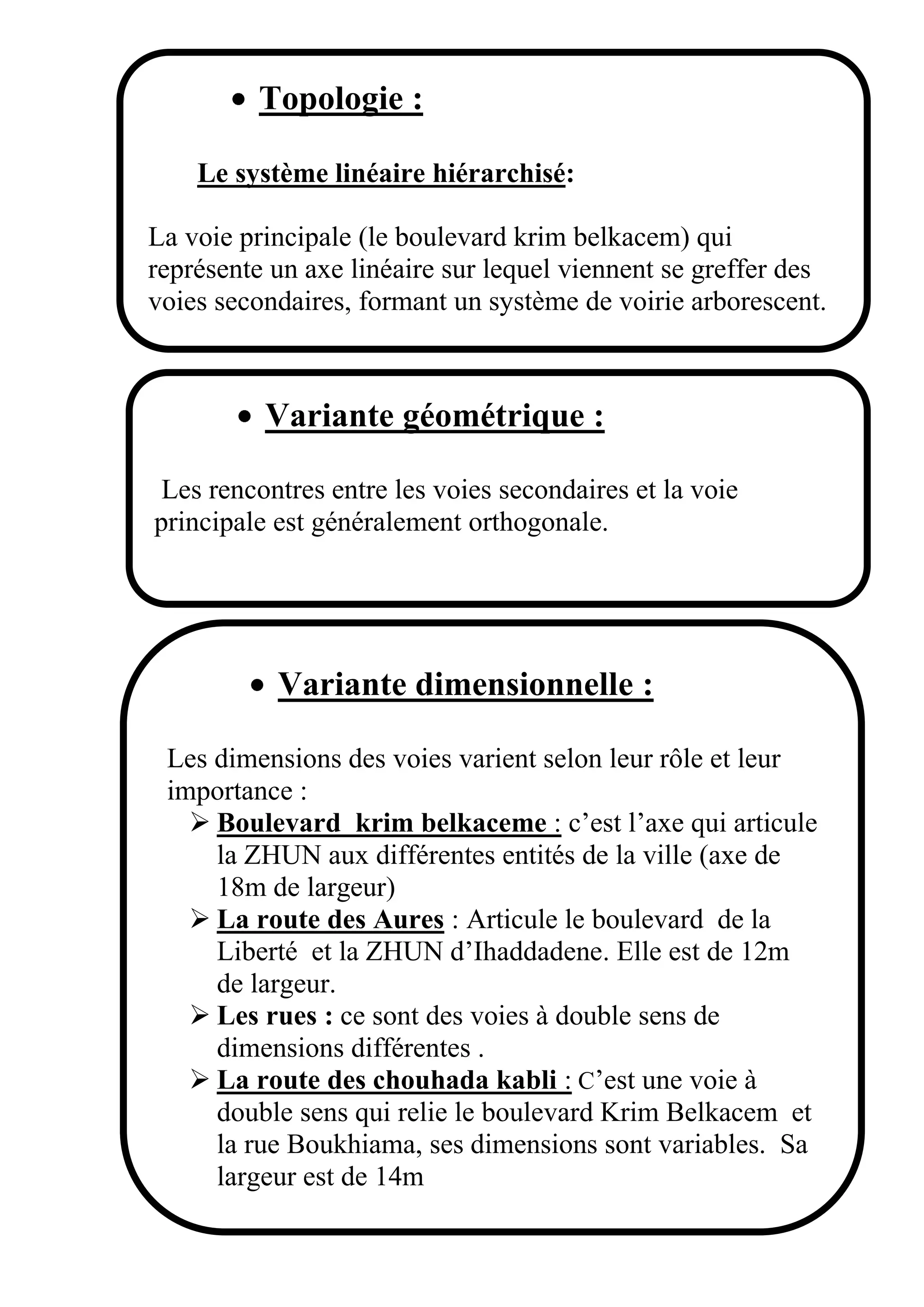

Topologie :
Le système linéaire hiérarchisé:
La voie principale (le boulevard krim belkacem) qui
représente un axe linéaire sur lequel viennent se greffer des
voies secondaires, formant un système de voirie arborescent.
Variante géométrique :
Les rencontres entre les voies secondaires et la voie
principale est généralement orthogonale.
Variante dimensionnelle :
Les dimensions des voies varient selon leur rôle et leur
importance :
 Boulevard krim belkaceme : c’est l’axe qui articule
la ZHUN aux différentes entités de la ville (axe de
18m de largeur)
 La route des Aures : Articule le boulevard de la
Liberté et la ZHUN d’Ihaddadene. Elle est de 12m
de largeur.
 Les rues : ce sont des voies à double sens de
dimensions différentes .
 La route des chouhada kabli : C’est une voie à
double sens qui relie le boulevard Krim Belkacem et
la rue Boukhiama, ses dimensions sont variables. Sa
largeur est de 14m

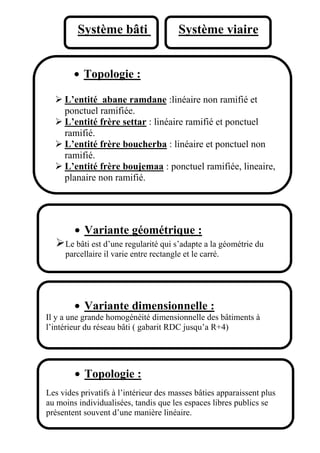

Topologie :
 L’entité abane ramdane :linéaire non ramifié et
ponctuel ramifiée.
 L’entité frère settar : linéaire ramifié et ponctuel
ramifié.
 L’entité frère boucherba : linéaire et ponctuel non
ramifié.
 L’entité frère boujemaa : ponctuel ramifiée, lineaire,
planaire non ramifié.
Variante géométrique :
Le bâti est d’une regularité qui s’adapte a la géométrie du
parcellaire il varie entre rectangle et le carré.
Variante dimensionnelle :
Il y a une grande homogénéité dimensionnelle des bâtiments à
l’intérieur du réseau bâti ( gabarit RDC jusqu’a R+4)
Système bâti Système viaire
Topologie :
Les vides privatifs à l’intérieur des masses bâties apparaissent plus
au moins individualisées, tandis que les espaces libres publics se
présentent souvent d’une manière linéaire.

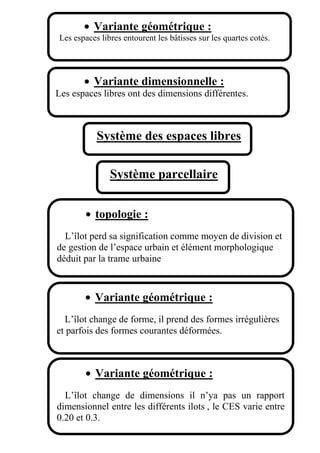

Variante géométrique :
Les espaces libres entourent les bâtisses sur les quartes cotés.
Variante dimensionnelle :
Les espaces libres ont des dimensions différentes.
Système des espaces libres
Système parcellaire
topologie :
L’îlot perd sa signification comme moyen de division et
de gestion de l’espace urbain et élément morphologique
déduit par la trame urbaine
Variante géométrique :
L’îlot change de forme, il prend des formes irrégulières
et parfois des formes courantes déformées.
Variante géométrique :
L’îlot change de dimensions il n’ya pas un rapport
dimensionnel entre les différents ilots , le CES varie entre
0.20 et 0.3.
