AMÉNAGEMENT DES TERRAINS EN PENTE

2. Comment jouer avec la
pente ?
Le relief est une contrainte majeure dans le choix de l’implantation et de l’orientation
du projet d’une maison ou de tout autre gros ouvrage (piscines, garages, annexes,
terrasses jardinées…).
Certes, des travaux importants permettent de s’affranchir de la pente, mais des
enrochements massifs, des talus vertigineux et des murs de soutènement
démesurés sont des balafres dans le paysage. De plus leur entretien, en particulier
celui des talus, est peu commode. Une gestion réfléchie des déblais et des
remblais améliore l’intégration de votre maison et diminue le coût des
terrassements.

4. La pente, la maison, le garage, le jardin, la rue
Pente douce
Utiliser des murets pour
structurer les terrassements
Intégrer les accès dans la
construction pour la
voiture
Pente moyenne
Utiliser des demi-niveaux

5. Utiliser des terrasses latérales
pour accéder à la maison Construire en escalier
Pente forte

6. Quelques repères
Les pentes des talus créés sont très importantes pour
leur futur entretien. Plus le terrain naturel est pentu,
plus le remblai des talus accentue leur pente.
✔ pente douce : profil de 3 pour 1 à 4 pour 1
Modelés employés dans la plupart des aménage-
ments paysagers. Franchissement par tout type de
véhicule
✔ pente moyenne : profil de 2 pour 1
Bonne tenue (à l’exception de terrains légers) et
modelé plus naturel
✔ pente forte : profil de 1 pour 1 à 2 pour 3
Ce type de talus est à éviter par manque de stabilité.
Véritable cicatrice dans le paysage, son franchisse-
ment par des engins d’entretien est impossible.
profil dur
profil moyen
profil doux

7. Figure 1 Référence à la localisation des végétaux dans le talus

8. Comment
construire sur un terrain en pente ?

12. Exemple de réalisation sur un terrain en pente

17. Comment aménager et faire
le terrassement d’un terrain en pente ?

18. Solution du mur de soutènement en béton armé
-En principe, jusqu’à 1,20m de retenue de terre, nous pouvons considérer qu’un mur en
agglos creux peut être suffisant, à condition que celui-ci soit raidi par des agglos d’angle tous
les 2,50m.
-De 1,20m à 2,30m un mur en agglos coffrants ou bloc à bancher, ferraillé et bétonné
convenablement est en principe assez solide pour un mur de soutènement.
-Au-delà des 2,30m il faut faire une étude béton pour le ferraillage et la semelle, mais un mur
banché est obligatoire pour ne pas voir le mur s’écrouler. Les semelles sont en général,
décalées vers le côté de la terre à retenir Elles doivent être, ferraillées, larges mais pas
obligatoirement épaisses. Toutefois comme des fondations, elles seront hors-gel et sur le bon

19. > Solution de l’enrochement pour votre mur
de soutènement
Les enrochements sont une solution économique pour
remplacer un mur de soutènement en béton ou un
coûteux ouvrage de génie civil; ils sont construits au
moyen de grosses pierres choisies en carrière et
placées à l’aide de camions grappins ou de pelles
mécaniques, selon les accès.
Cette méthode de soutènement est très utilisée pour
maintenir les talus.

20. Ces "murs secs" constituent un élément "poids" capable
de soutenir des masses importantes; n’étant pas
maçonnés ils offrent une certaine flexibilité au
tassement car avec le temps, les pierres se calent les
unes sur les autres.
Il y a, bien entendu, la possibilité de les végétaliser afin
qu’ils s’intègrent au mieux dans le paysage. Le choix
de la pierre est également important:.

21. Solution du gabion pour le soutènement
Boîte parallélépipédique fabriquée à partir de
panneaux électro soudés à mailles
rectangulaires en fil acier revêtu de zinc et pré
remplie à l’aide de pierres.
Une boucle de levage est pré installée pour
permettre la manutention de la structure.

22. > Solution des murs bois en kit….
Composés de rondins de Mélèze fraisés, cette
solution pourra être 100% végétalisée. Souvent
en diamètre dix centimètres, le mur bois en Kit
dégage un caractère naturel très marqué.

24. BONNE ADAPTATION À LA PENTE

28. -Un jardin c’est un éspace organisé, généralement clos, indépendant
ou associé à un édifice, comportant des végétaux d’agrément ou
d’utilité cultivés en plein terre ou hors sol, crée à partir d’une
modification, plus ou moins profonde du site naturel.
-Le jardin se caractérise par son tracé, son relief sa couverture végétale
et son traitement de l’eau
INTRODUCTION

29. Les mises au point du projet
mise en scène de l’entrée
Le végétal
Le choix doit être réfléchi en fonction des
ambiances recherchées, de la qualité de la terre,
du climat, de l’exposition… Il ne devrait pas
résulter des seuls achats compulsifs dans une
jardinerie, notamment pour les clôtures qui sont
trop souvent rigides et stéréotypées !
La palette végétale s’inspire plus volontiers du
con- texte paysager (haies bocagères) tout en
restant au service des fonctions (écran, filtre,
vues…).
Il est possible de créer des styles de jardins (à
la française, rustique…) tout en préservant
l’ambiance du contexte.

30. Les matériaux
La palette peut se référer à la géologie
locale mais doit s’harmoniser avec les
caractéristiques du bâti (voir l’album du
territoire).
Des éléments décoratifs et fonctionnels
peuvent être utilisés pour agrémenter le
jardin (pergolas, treilles, palisses…) en
créant des lieux couverts et protégés.
L’emploi de murs et autres structures
(murets, rocailles, bordures, traverses…)
permettent la gestion des niveaux et des
ruptures de pentes. terrasse ombragée

31. De l’éclairage aux éléments de décor
Des points stratégiques éclairés sont
importants dans le fonctionnement du
jardin surtout pour les
accès. L’ambiance lumineuse est aussi un
atout pour les soirées d’été.
Les «accessoires», assortis de masses
végétales choisies, concourent à la
personnalité du jardin (pots, jarres, bacs à
fleurs…).
Evitez de multiplier les types de matériaux
et de végétaux pour ne pas tomber dans
«l’effet catalogue». cheminement pergola

32. récupération agréable de l’eau de pluie
changement de niveau

33. Quelques précautions
✔ un accès à niveau du
véhicule permet de limiter les
travaux de terrassements en
perturbant moins le paysage
✔ éviter le «tertre», ce
paradoxe de la pente. Il est
formé par un monticule de
terre créé sur un terrain
plat pour que la maison soit
surélevée (généralement pour
faire un garage enterré sans
creuser)
✔ attention cette technique du
«déblai-remblai» demande
une quantité de terre
supérieure à celle des déblais
créés pour l’occasion.

34. La terre végétale
La récupérer avant chantier et l’étaler sur les pentes
lors des terrassements. Elle est primordiale pour la
réussite des plantations futures.
L’érosion par l’eau
Prévoir les écoulements en surface (caniveaux,
rigoles...) et l’infiltration en profondeur pour éviter la
désagrégation des terrassements .
Les remblais de terre
Le foisonnement de la terre
Prendre en compte le changement de volume de la terre
déplacée qui augmente en déblais et se tasse après la mise en
place en remblais. Un compactage est nécessaire. Ce
foisonnement est de 20% pour la terre végétale, de 35% pour les
terrains argileux ou caillouteux et de 70% pour les argiles
plastiques, la glaise et les matériaux rocheux.
Le talus végétalisé
Planter un talus
Cela permet de le fondre dans le paysage. Cependant un mauvais
choix de végétal peut augmenter visuel- lement les effets de
hauteur et exagérer les modelés. Observer le paysage
environnant
C’est le guide vers les choix d’une composition végétale plus
appropriée à une bonne intégration paysagère du talus (voir
fiches D5 et D6).
Choisir des plantations adaptées
Elles favorisent la retenue des terres grâce à leur système
racinaire, diminuent l’érosion et améliorent le drainage du sol.
quelques couvres-sols efficaces : lonicera pileata, cotonéaster, lierre, petite
pervenche, millepertuis, pachysandra terminalis...

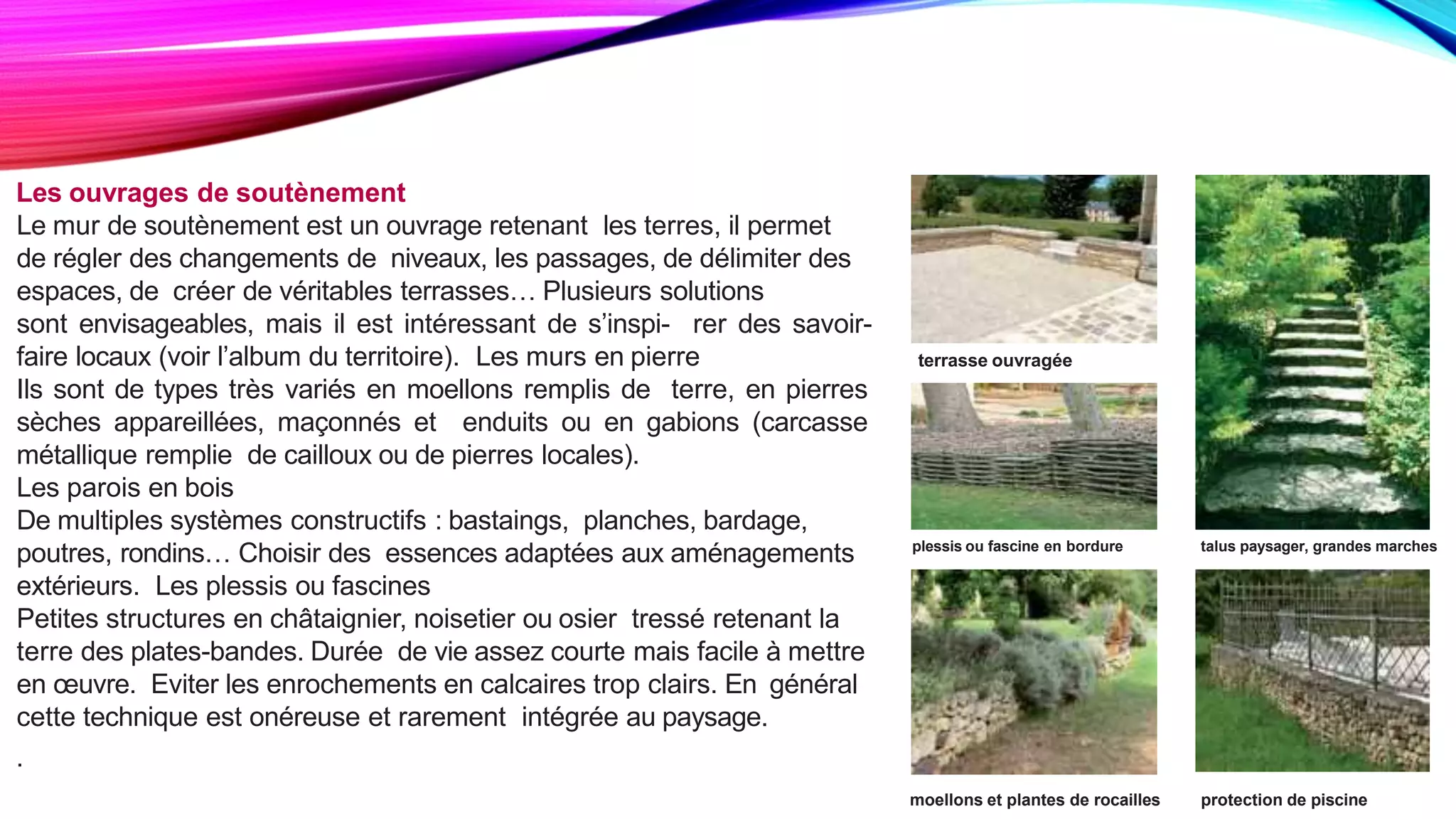

35. Les ouvrages de soutènement
Le mur de soutènement est un ouvrage retenant les terres, il permet
de régler des changements de niveaux, les passages, de délimiter des
espaces, de créer de véritables terrasses… Plusieurs solutions
sont envisageables, mais il est intéressant de s’inspi- rer des savoir-
faire locaux (voir l’album du territoire). Les murs en pierre
Ils sont de types très variés en moellons remplis de terre, en pierres
sèches appareillées, maçonnés et enduits ou en gabions (carcasse
métallique remplie de cailloux ou de pierres locales).
Les parois en bois
De multiples systèmes constructifs : bastaings, planches, bardage,
poutres, rondins… Choisir des essences adaptées aux aménagements
extérieurs. Les plessis ou fascines
Petites structures en châtaignier, noisetier ou osier tressé retenant la
terre des plates-bandes. Durée de vie assez courte mais facile à mettre
en œuvre. Eviter les enrochements en calcaires trop clairs. En général
cette technique est onéreuse et rarement intégrée au paysage.
.
plessis ou fascine en bordure talus paysager, grandes marches
terrasse ouvragée
moellons et plantes de rocailles protection de piscine

36. Les espaces de circulation
Gérer les pentes et les sols, c’est aussi choisir les
revêtements de sols adéquats. Les espaces de
circulation ou de transition doivent être traités pour leurs
usages. Ces traitements personnalisent votre jardin.
Les techniques de gazon renforcé permettent de piétiner
régulièrement un cheminement enherbé et d’intégrer du
stationnement.
De nombreux revêtements de surface sont dispo- nibles
: enrobés colorés, enduits superficiels, dalles béton,
béton désactivé, pavés, pisé…
Mais attention à la difficulté de la mise en œuvre par
rapport à la topographie et la qualité du sol
De plus, ces techniques participent à l’imperméabilisation
des sols et sont assez coûteuses.
Faire également attention aux matériaux trop clairs qui
entraînent une réverbération trop intense.
différentes surfaces

37. Quelle mise en scène ?
L’arbre
Les arbres permettent une couverture
végétale (un toit qui découpe l’horizon et
protège du soleil ou des intempéries).
Compte tenu de leur envergure, ils
demandent de grands espaces
Pelouse, prairie, couvre-sol
Un gazon impeccable demande beaucoup de soins et d’entretien,
l’installation d’un arrosage automati- que est souvent requise.
Le choix de semences adaptées et rustiques est primordial pour
la qualité de votre pelouse. Surtout il permet de limiter l’arrosage.

38. Massif de fleurs, plate-bande, rocaille... Plantés
aux abords de la maison, ils apportent de la couleur et des
parfums. Ils embellissent une pelouse, accompagnent un
point de vue, masquent des pollutions visuelles.
Haie et bande boisée
De hauteur variée, formée d’arbres et d’arbustes, la haie
est très souvent employée comme clôture
de jardin. Elle marque aussi une entrée ou un accès, limite
un espace privé, protège des intempéries et crée des fonds
de scène importants

39. En milieu urbain
Sur des parcelles plus petites, la conception de la
haie est plus contenue. Elle est donc taillée régulière-
ment pour offrir des qualités décoratives (mélange
d’essences ornementales et rustiques par exemple).

40. Les grimpantes
Souvent peu exigeantes, elles habillent une façade, une
entrée, palissent une clôture, un grillage ou forment le toit
végétal d’une pergola. Leur mise en œuvre facile varie
suivant leur système d’accroche. Les sarmenteuses
(Vigne, Rosier et Jasmin)
Elles demandent à être fixées avec des liens au support.
Les grimpantes demandent néanmoins un entretien
relativement important et peuvent parfois détériorer des
enduits ou retenir l’humidité. Outre les oiseaux, elles
attirent également les guêpes et les abeilles.

41. Quel choix, quels impacts ?
Une diversité de silhouettes
Les ports naturels
Ils sont identifiables sur les arbres qui se développent en isolé sans intervention de taille ou d’élagage.
étalé conique pleureur colonne fastigié

42. Les formes conduites
Elles font l’objet de taille régulière dans le respect de l’architecture naturelle de l’arbre.

45. Quelles distances de plantation ?
La réglementation
Les prescriptions légales sont données par les
articles de la Section I du Chapitre II des
servitudes ou services fonciers du code civil. Ces
dispositions s’appliquent pour des végétaux
plantés depuis moins de 30 ans. Au-delà ils sont
protégés par la prescription trentenaire.
Vérifiez auprès des services concernés :
mairie, Chambre d’Agriculture s’il n’y a pas de
réglementa- tion ou d’usages locaux «
constants et reconnus », si vous ne dépendez
pas d’un règlement particulier en vigueur
(lotissement, article de PLU, plan paysage…).

46. Les haies de limites privatives
Une haie mitoyenne
Elle est plantée sur la limite de propriété. Les frais de
plantation, d’entretien et de remplacement éventuel des plants
devront être partagés entre les propriétaires.
Une haie privative
Elle doit être plantée à l’intérieur de votre propriété. En fonction
de la hauteur de la future haie, une distance avec la limite
séparative doit être respectée. Cette distance se mesure à
partir du milieu du tronc de l’arbre. La hauteur se mesure à
partir du niveau du sol où est planté l’arbre jusqu’à sa pointe.
En présence :
✔d’un mur mitoyen, la distance est mesurée à partir du milieu
du mur
✔d’un mur appartenant au voisin, la distance se calcul à partir
de la face du mur qui donne chez vous
✔d’un mur vous appartenant, la distance se calcule à partir de
la face du mur orientée vers le voisin.
Qui entretient ?
L’entretien de la haie vous incombe, mais le voisin peut
vous contraindre à la contenir selon les normes.
propriétaire A propriétaire B

47. Où planter ?

48. Les types
des jardin
islamiqueEuropéenne
persaneasiatique

49. Européenne
Anglais
Français
Italien -
conception
irrégulière
s’inspirer
de son
côté
sauvage.
-le plan est
géométrique.
-La symétrie.
- conception
régulière .
les fontaines
Les statues
Les plan horizontaux
Structure symbolique

50. asiatique
Chinoise
Japonais
les deux
principes
essentiels :
l'adaptation à
l'environnement
et l'emprunt à
d'autres paysages
- reproduction de
la nature en
miniature. -la
simplicité la
capture de
paysages utilise
des éléments
distants extérieurs
au jardin

51. islamique
L’éxistance des
patios
Une succession
des bassins
Des allées
recouvert de
carrelage et de
marbre
Les végétaux sont
tous taillés.

52. PRINCIPAUX ASPECTS DU JARDIN
CHINOIS
Selon Ji Cheng , l'auteur du Yuanye
de deux principes
essentiels :
l'adaptation à
l'environnement et
l'emprunt à d'autres
paysages

53. LES PRINCIPES:
-utiliser l'environnement naturel .
-dégager une harmonie générale qui puisse avoir apparence
naturelle ( la nature, de la sublimer).
-disposés selon un ordre conventionnel.
-principe le long d'un axe (yang).
- plan libre et asymétrique (yin).
-avoir tirer parti de l'alternance des saisons et de la succession de
floraisons qui l'accompagne.
-Les éléments fondamentaux sont l'eau et la montagne.

54. LES ANIMAUX PEUVENT ÊTRE PRÉSENTS
OU SYMBOLISÉS PAR DES SCULPTURES.
-Le dragon représente l'empereur et le qi lorsqu'il danse
-La tortue est souvent un symbole de longévité et d'endurance
-. Le poisson (carpe) représente la persévérance : la carpe lutte
contre le couran
-La chauve-souris est une marque de chance

55. LES PLANTES
La plupart des plantes représentées dans les jardins chinois revêtent
une dimension symbolique
Le pin sagesse.
le bambou la force et l'éthique.
Le pivoine la richesse et au pouvoir
le prunier à la noblesse

56. L’EXEMPLE CHINOISE
AWAJI YUMEBUTAI
Pays :chine
Ville:awaji
Qartier: Pavillon d'Etoiles
Il a été conçu par tadao ando après
le séisme
De koba 1995 .
Awaji Yumebutai, Awaji, Préfecture de Hyōgo, Japon

57. Il a été initialement conçu pour être un terrain de golf en suit un
terre pour l'aéroport Kansai
mais Ando a aidé à convaincre la préfecture d'acheter le terrain
environnant (100 hectares)
Les jardins ont été conçus comme un mémorial à ceux qui sont
morts dans le tremblement de terre de Hanshin dans la région de
Kobe.

58. `

61. Hyakudan – en garden
Cent étape en jardin

62. LES PRINCIPES :
-l'adaptation à l'environnement-l'emprunt à d'autres paysages

65. Water cascade
Escalier surbaissé avec eau

66. Vue sur la pente

67. LA RÉFLEXION AVEC DE L'EAUX:

68. LA CIRCULATION :

71. JARDIN MONDIALE
Des miroirs à se tordre de rire Jardin fantastique

72. Jardin des dunes et des vents

73. CONCLUSION :
• Notre exposé nous a permis de constater que le monde des jardins est très vaste :
,et c’est un monde dont l’architecte et le paysagiste ne peuvent pas ne pas s’en mêlé .
-Notre exposé montre combien le jardins redevenu une figure spatiale essentielle de la ville
contemporaine ; qui lui permet d’accompagner et même de devancer avec des formes innovantes, les
mutations opérées dans l’espace public.
• On devrait autant qu’architecte faire des études sur les nouvelles pratiques des jardins créés en milieu
urbain.
• Dans notre projet on traitent l’aménagement sur des terrains en pent
