UNIVERSITYHASSIBA BENBOUALI-CHLEF
DEPARTEMENTDARCHITECTURE
Analyse thématique
de centre de remise en forme
Realiser par :
M’hammedia ilyes
encadré par :
Mr.araba
2015/2016

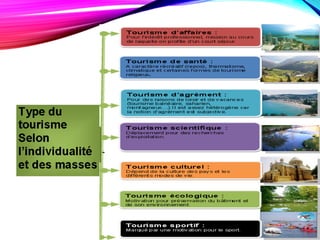

SELON LES VARIÉTÉS DES SITES:

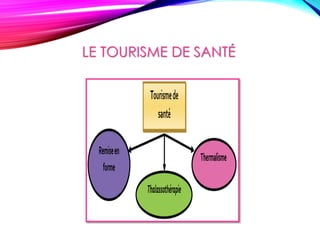

LE TOURISME DE SANTÉ
APERÇUE HISTORIQUE
• En 1847, un « gymnasium » est ouvert au public à Paris
par un certain Hippolyte Triat. Cependant le premier
« health club », comme on l'entend aujourd'hui, est
localisé à Santa Monica, enCalifornie, en 1947
• Pendant longtemps, les salles de remise en forme
avaient des superficies de 600 m2 , voire 1 000 m2 . La
tendance actuelle est à la création de clubs plus
intimes, moins coûteux, plus faciles à financer, de taille
humaine d’environ 200 m2 .
LES DIFFÉRENTES FORMES• On distingue désormais :
• Les activités classiques
- salle de musculation - espace cardio-training
-(tapis roulants, vélos, stepper, rameur…) - cours collectifs
- cours de danse
- Des diversifications possibles
-sauna, hammam,
-spa - piscine et aquagym - massages et relaxation
- soins de beauté (solarium, soins du visage…)
- sports de défense et de combat - squash, badminton
- diététique sportive - vente de vêtements et
. d’accessoires de sport
- plate-forme vibrante

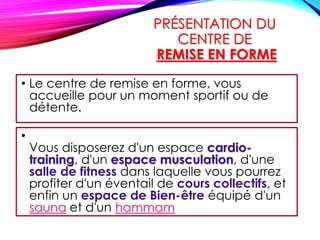

PRÉSENTATION DU
CENTRE DE
REMISE EN FORME
• Le centre de remise en forme, vous
accueille pour un moment sportif ou de
détente.
•
Vous disposerez d'un espace cardio-
training, d'un espace musculation, d'une
salle de fitness dans laquelle vous pourrez
profiter d'un éventail de cours collectifs, et
enfin un espace de Bien-être équipé d'un
sauna et d'un hammam

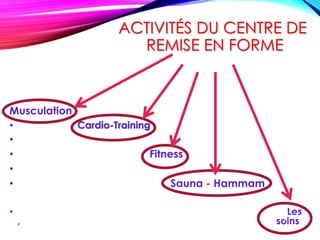

ACTIVITÉS DU CENTRE DE
REMISE EN FORME
Musculation
• Cardio-Training
•
• Fitness
•
• Sauna - Hammam
• Les
, soins1
ACTIVITÉS DU CENTRE DE
REMISE EN FORME

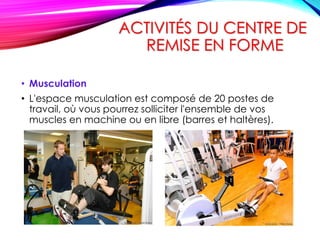

• Musculation
• L'espace musculation est composé de 20 postes de
travail, où vous pourrez solliciter l'ensemble de vos
muscles en machine ou en libre (barres et haltères).
ACTIVITÉS DU CENTRE DE
REMISE EN FORME
• Cardio-Training
• L'espace Cardio-Training est composé de 15 appareils :
3 vélos, 2 pédalos, 1 cycling, 2 tapis de course, 1
stepper, 3 éliptiques et 3 rameurs sur lesquels vous
pourrez développer vos qualités cardio-vasculaires.
ACTIVITÉS DU CENTRE DE
REMISE EN FORME
• Fitness
• L'espace fitness où un éventail de cours collectifs vous
serons donnés par des professeurs diplômés d'Etat. Cours
axés sur le renforcement musculaire ( cuisses abdos
fessiers, body-barres, etc...) , le cardio-vasculaire (step,
body-tonic, etc.... et les assouplissements (stretching).
ACTIVITÉS DU CENTRE DE
REMISE EN FORME
• Sauna - Hammam
• Un espace détente, équipe d'un sauna et d'un
hammam, où vous pourrez vous relaxer et récupérer
après vos activités sportives.

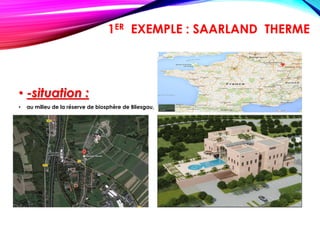

• -situation :
• au milieu de la réserve de biosphère de Bliesgau,
1ER EXEMPLE : SAARLAND THERME

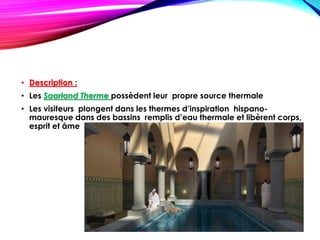

• Description :
• Les Saarland Therme possèdent leur propre source thermale
• Les visiteurs plongent dans les thermes d’inspiration hispano-
mauresque dans des bassins remplis d’eau thermale et libèrent corps,
esprit et âme

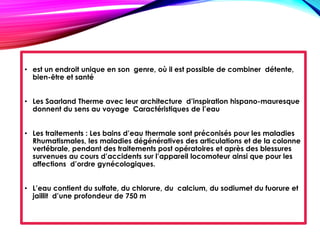

• est un endroit unique en son genre, où il est possible de combiner détente,
bien-être et santé
• Les Saarland Therme avec leur architecture d’inspiration hispano-mauresque
donnent du sens au voyage Caractéristiques de l’eau
• Les traitements : Les bains d’eau thermale sont préconisés pour les maladies
Rhumatismales, les maladies dégénératives des articulations et de la colonne
vertébrale, pendant des traitements post opératoires et après des blessures
survenues au cours d’accidents sur l’appareil locomoteur ainsi que pour les
affections d’ordre gynécologiques.
• L’eau contient du sulfate, du chlorure, du calcium, du sodiumet du fuorure et
jaillit d’une profondeur de 750 m

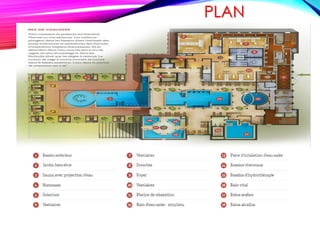

PLAN
DÉFINITIONS GÉNÉRALES
• La balnéothérapie, se compose de soins à base d'eau douce
souvent accompagnés d'huiles essentielles.
• Le Spa C'est la version moderne, Anglos- saxonne, du centre
de balnéothérapie -- Spa vient de la phrase latine
« sanitas per ’aqua»
qui signifie la santé par l'eau.
Comme dans les centres de remise en forme, Le Spa est un
endroit pour une sensation de bien -être et de relaxation.

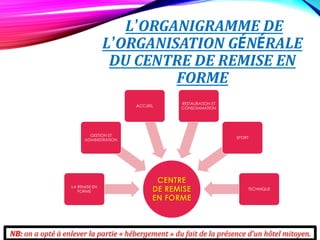

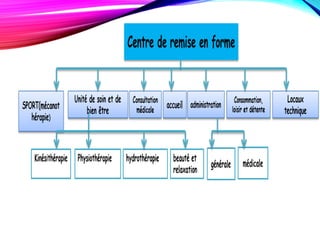

L’ORGANIGRAMME DE
L’ORGANISATION GÉNÉRALE
DU CENTRE DE REMISE EN
FORME
CENTRE
DE REMISE
EN FORME
LA REMISE EN
FORME
GESTION ET
ADMINISTRATION
ACCUEIL
RESTAURATION ET
CONSOMMATION
SPORT
TECHNIQUE
NB: on a opté à enlever la partie « hébergement » du fait de la présence d’un hôtel mitoyen.

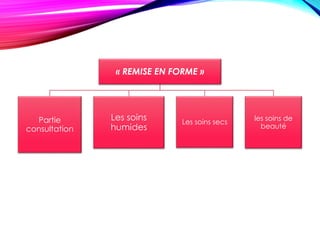

« REMISE EN FORME »
Partie
consultation
Les soins
humides
Les soins secs
les soins de
beauté

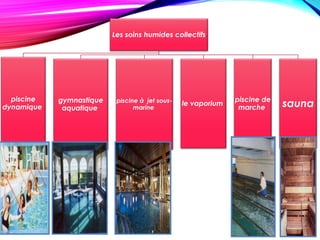

Les soins humides collectifs
piscine
dynamique
gymnastique
aquatique
piscine à jet sous-
marine
le vaporium
piscine de
marche sauna
Les soins humides
individuels
les bains de
boues
Les bains
brouillonnant
les bains
d’algue
(fangothérapie)
la douche au jet Mainuluve pédiluve
SOINS SECS(KINÉSITHÉRAPIE.)
Massage
Réflexothérapie
soins de beautépresso thérapieUltrason Kinésithérapie :
Salle de rééducation.
Salle demécanothérapie
Salle demusculation
Salle de gymnastique
Salle de fitness
Salle de vestiaire
Salle de yoga

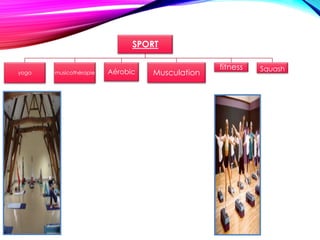

SPORT
yoga musicothérapie Aérobic Musculation
fitness Squash

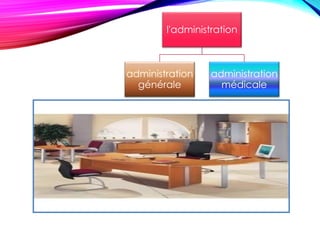

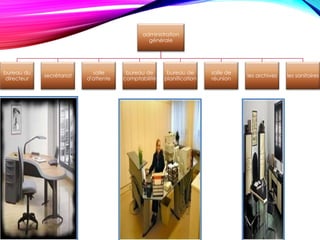

l'administration
administration
générale
administration
médicale
administration
générale
bureau du
directeur
secrétariat
salle
d'attente
bureau de
comptabilité
bureau de
planification
salle de
réunion
les archives les sanitaires

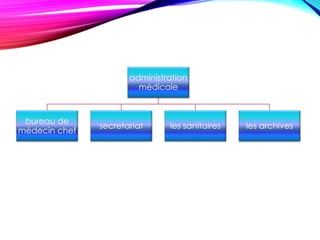

administration
médicale
bureau de
médecin chef
secretariat les sanitaires les archives

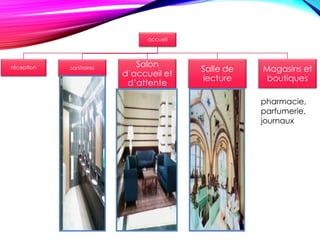

accueil
réception sanitaires
Salon
d’accueil et
d’attente
Salle de
lecture
Magasins et
boutiques
pharmacie,
parfumerie,
journaux

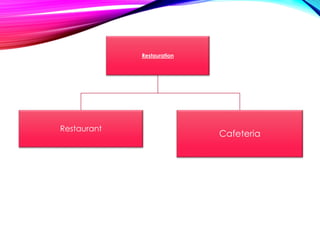

Restauration
Restaurant
Cafeteria

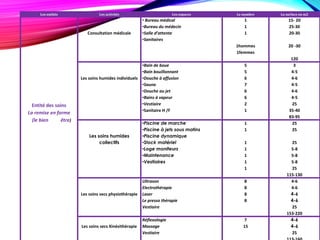

• Les entités
Les entités Les activités Les espaces Le nombre La surface en m2
Entité des soins
La remise en forme
(le bien être)
Consultation médicale
• Bureau médical
•Bureau du médecin
•Salle d’attente
•Sanitaires
1
1
1
1hommes
1femmes
15- 20
25-30
20-30
20 -30
120
Les soins humides individuels
•Bain de boue
•Bain bouillonnant
•Douche à affusion
•Sauna
•Douche au jet
•Bains à vapeur
•Vestiaire
•Sanitaire H /F
5
5
6
7
6
6
2
1
3
4-5
4-6
4-5
4-6
4-5
25
35-40
83-95
Les soins humides
collectifs
•Piscine de marche
•Piscine à jets sous matins
•Piscine dynamique
•Stock matériel
•Loge moniteurs
•Maintenance
•Vestiaires
1
1
1
1
1
1
1
25
25
25
5-8
5-8
5-8
25
115-130
Les soins secs physiothérapie
Ultrason
Electrothérapie
Laser
Le presso thérapie
Vestiaire
8
8
8
8
4-6
4-6
4-6
4-6
25
153-220
Les soins secs Kinésithérapie
Réflexologie
Massage
Vestiaire
7
15
4-6
4-6
25

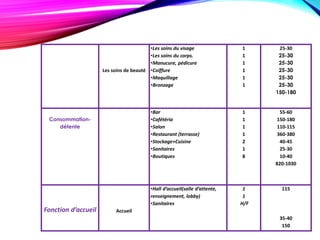

Les soins de beauté
•Les soins du visage
•Les soins du corps.
•Manucure, pédicure
•Coiffure
•Maquillage
•Bronzage
1
1
1
1
1
1
25-30
25-30
25-30
25-30
25-30
25-30
150-180
Consommation-
détente
•Bar
•Cafétéria
•Salon
•Restaurant (terrasse)
•Stockage+Cuisine
•Sanitaires
•Boutiques
1
1
1
1
2
1
8
55-60
150-180
110-115
360-380
40-45
25-30
10-40
820-1030
Fonction d’accueil Accueil
•Hall d’accueil(salle d’attente,
renseignement, lobby)
•Sanitaires
1
1
H/F
115
35-40
150

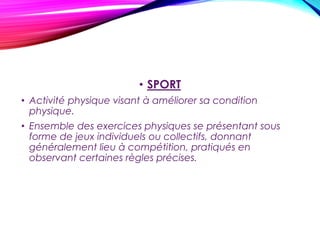

• SPORT
• Activité physique visant à améliorer sa condition
physique.
• Ensemble des exercices physiques se présentant sous
forme de jeux individuels ou collectifs, donnant
généralement lieu à compétition, pratiqués en
observant certaines règles précises.
• Chacune des formes particulières de cette activité.
• Familier. Toute activité nécessitant à la fois du savoir-
faire et une particulière attention à ce que fait le
partenaire : Avec lui, la conversation est un sport. (**)

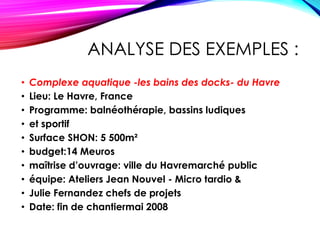

ANALYSE DES EXEMPLES :
• Complexe aquatique -les bains des docks- du Havre
• Lieu: Le Havre, France
• Programme: balnéothérapie, bassins ludiques
• et sportif
• Surface SHON: 5 500m²
• budget:14 Meuros
• maîtrise d’ouvrage: ville du Havremarché public
• équipe: Ateliers Jean Nouvel - Micro tardio &
• Julie Fernandez chefs de projets
• Date: fin de chantiermai 2008
Exemple 2 : LES BAINS DES
DOCKS DU HAVRE
1- présentation:
Une première architecturale
Cet équipement aquatique est la première
réalisation de l’architecte Jean Nouvel, le lauréat
du prestigieux "Pritzker Price". Inspirés du
concept des thermes romains, « Les Bains des
Docks » se caractérisent par une conception
innovante, avec notamment des bassins creusés
dans la masse, des jeux de lumière qui donnent
l’impression de se « baigner dans la couleur » et
des ouvertures sur les façades découvrant,
depuis l’extérieur, les espaces intérieurs, qui
sont autant d’originalités pour un établissement
de bains exceptionnel.

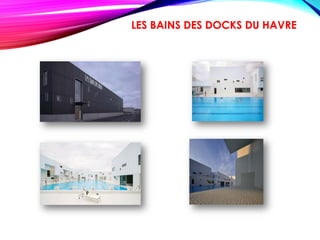

LES BAINS DES DOCKS DU HAVRE
-Lieu: le Havre, France
-Programme: balnéothérapie, bassins
ludiques et sportif
-Surface SHON : 5500m²
-Budget : 10 M €
-Maitrise d’ouvrage : ville du havre
marche publique
-Equipe : atelier jean nouvel , micro
Tardio & Julie Fernandes
-Date : fin de chantier mai 2008

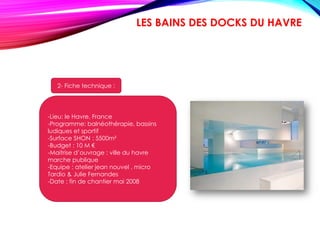

2- Fiche technique :

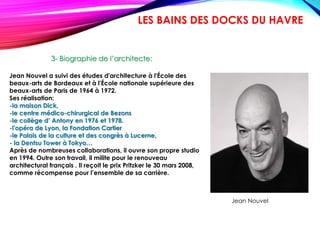

Jean Nouvel a suivi des études d'architecture à l'École des
beaux-arts de Bordeaux et à l'École nationale supérieure des
beaux-arts de Paris de 1964 à 1972.
Ses réalisation:
-la maison Dick,
-le centre médico-chirurgical de Bezons
-le collège d’ Antony en 1976 et 1978.
-l'opéra de Lyon, la Fondation Cartier
-le Palais de la culture et des congrès à Lucerne,
- la Dentsu Tower à Tokyo…
Après de nombreuses collaborations, il ouvre son propre studio
en 1994. Outre son travail, il milite pour le renouveau
architectural français . Il reçoit le prix Pritzker le 30 mars 2008,
comme récompense pour l’ensemble de sa carrière.
3- Biographie de l’architecte:
LES BAINS DES DOCKS DU HAVRE
Jean Nouvel

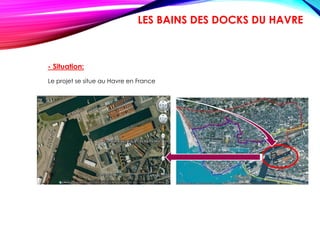

- Situation:
Le projet se situe au Havre en France
LES BAINS DES DOCKS DU HAVRE

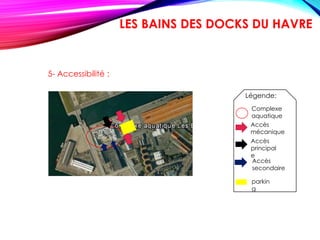

Légende:
Accès
mécanique
Accès
principal
e
Accès
secondaire
parkin
g
Complexe
aquatique
5- Accessibilité :
LES BAINS DES DOCKS DU HAVRE
L’entrée est positionnée sur le Quai de la Réunion, face au Centre de la Mer, à
proximité d’un bloc végétalisé couvrant des parkings. Elle est creusée dans la
façade et constituée d’une suil’intérieur te d’espaces filtres concrétisant
progressivement le passage de l’extérieur vers et l’initiation du visiteur au
bâtiment.
Le Quai de la
Réunion
LES BAINS DES DOCKS DU HAVRE

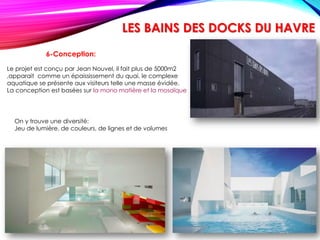

6-Conception:
Le projet est conçu par Jean Nouvel, il fait plus de 5000m2
,apparait comme un épaississement du quai, le complexe
aquatique se présente aux visiteurs telle une masse évidée.
La conception est basées sur la mono matière et la mosaïque
On y trouve une diversité:
Jeu de lumière, de couleurs, de lignes et de volumes
LES BAINS DES DOCKS DU HAVRE

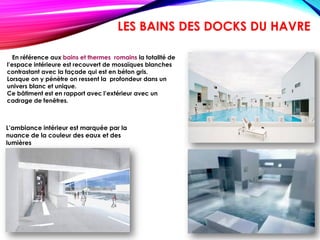

En référence aux bains et thermes romains la totalité de
l’espace intérieure est recouvert de mosaïques blanches
contrastant avec la façade qui est en béton gris.
Lorsque on y pénètre on ressent la profondeur dans un
univers blanc et unique.
Ce bâtiment est en rapport avec l’extérieur avec un
cadrage de fenêtres.
L’ambiance intérieur est marquée par la
nuance de la couleur des eaux et des
lumières
LES BAINS DES DOCKS DU HAVRE

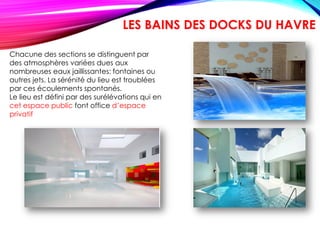

Chacune des sections se distinguent par
des atmosphères variées dues aux
nombreuses eaux jaillissantes: fontaines ou
autres jets. La sérénité du lieu est troublées
par ces écoulements spontanés.
Le lieu est défini par des surélévations qui en
cet espace public font office d’espace
privatif
LES BAINS DES DOCKS DU HAVRE

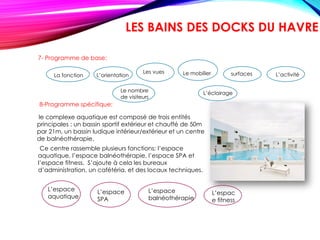

8-Programme spécifique:
Ce centre rassemble plusieurs fonctions: l’espace
aquatique, l’espace balnéothérapie, l’espace SPA et
l’espace fitness. S’ajoute à cela les bureaux
d’administration, un cafétéria, et des locaux techniques.
L’espace
SPA
L’espace
balnéothérapie
le complexe aquatique est composé de trois entités
principales : un bassin sportif extérieur et chauffé de 50m
par 21m, un bassin ludique intérieur/extérieur et un centre
de balnéothérapie.
L’espace
aquatique
L’espac
e fitness
LES BAINS DES DOCKS DU HAVRE
7- Programme de base:
La fonction L’orientation
Les vues Le mobilier
Le nombre
de visiteurs
L’éclairage
L’activitésurfaces
Un bassin olympique extérieur de 50 m x
21 m chauffé toute l’année pour une
pratique sport ou loisirs, des bassins
extérieurs et intérieurs à vocation plus
ludique pour tous les amateurs de bien-
être et de détente aquatique, et des
espaces de jeux où les enfants sont rois…
 Bassin sportif de 50 mètres extérieur
 Bassins ludiques intérieurs et extérieurs
 Aire de jeux et pataugeoire
 Toboggan intérieur
L’espace aquatique:
LES BAINS DES DOCKS DU HAVRE

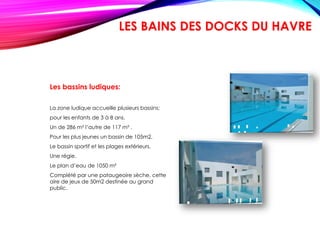

Les bassins ludiques:
La zone ludique accueille plusieurs bassins:
pour les enfants de 3 à 8 ans.
Un de 286 m² l’autre de 117 m² .
Pour les plus jeunes un bassin de 105m2.
Le bassin sportif et les plages extérieurs.
Une régie.
Le plan d’eau de 1050 m²
Complété par une pataugeoire sèche, cette
aire de jeux de 50m2 destinée au grand
public.
LES BAINS DES DOCKS DU HAVRE

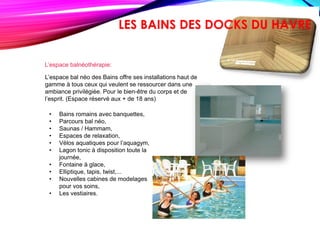

L’espace balnéothérapie:
L’espace bal néo des Bains offre ses installations haut de
gamme à tous ceux qui veulent se ressourcer dans une
ambiance privilégiée. Pour le bien-être du corps et de
l’esprit. (Espace réservé aux + de 18 ans)
• Bains romains avec banquettes,
• Parcours bal néo,
• Saunas / Hammam,
• Espaces de relaxation,
• Vélos aquatiques pour l’aquagym,
• Lagon tonic à disposition toute la
journée,
• Fontaine à glace,
• Elliptique, tapis, twist,...
• Nouvelles cabines de modelages
pour vos soins,
• Les vestiaires.
LES BAINS DES DOCKS DU HAVRE

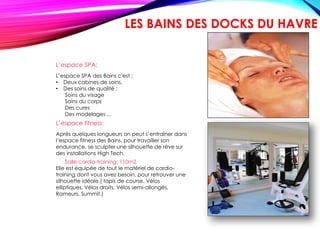

L’espace SPA:
L’espace SPA des Bains c'est :
• Deux cabines de soins,
• Des soins de qualité :
Soins du visage
Soins du corps
Des cures
Des modelages ...
L’espace fitness:
Après quelques longueurs on peut s’entraîner dans
l’espace fitness des Bains, pour travailler son
endurance, se sculpter une silhouette de rêve sur
des installations High Tech.
Salle cardio-training: 110m2
Elle est équipée de tout le matériel de cardio-
training dont vous avez besoin, pour retrouver une
silhouette idéale.( tapis de course, Vélos
elliptiques, Vélos droits, Vélos semi-allongés,
Rameurs, Summit.)
LES BAINS DES DOCKS DU HAVRE

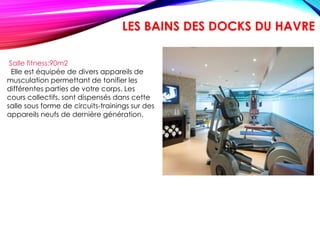

Salle fitness:90m2
Elle est équipée de divers appareils de
musculation permettant de tonifier les
différentes parties de votre corps. Les
cours collectifs, sont dispensés dans cette
salle sous forme de circuits-trainings sur des
appareils neufs de dernière génération.
LES BAINS DES DOCKS DU HAVRE

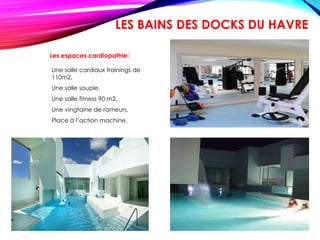

Les espaces cardiopathie:
Une salle cardiaux trainings de
110m2,
Une salle souple,
Une salle fitness 90 m2,
Une vingtaine de rameurs,
Place à l’action machine.
LES BAINS DES DOCKS DU HAVRE
La zone sportive et de fitness:
Le SPA collectif,
Des lagons,
Des canons,
Des fontaines et des
cascades,
Des busses de massage,
Des baignoires.
LES BAINS DES DOCKS DU HAVRE
entrée
1- réception,
2- spa ,
3- piscine de volume
olympique,
4- piscines pour adultes,
5- solarium,
6- aire de jeu,
7- piscines pur enfants,
8- vestiaires,
9- tubes à eau glissants.
Plan du RDC
2
7
7
3
4
4
1
5
6
8
LES BAINS DES DOCKS DU HAVRE
9- Analyse des plans :
L’architecture des bassins
s’inspire des piscines
naturelles creusées dans la
masse. Chacun d’entre
eux a une forme et un
thème différents : la
température de l’eau, des
jeux pour les enfants, des
jets et des projections de
lumière sur les plafonds et
dans l’eau, un spa.
Le RDC
LES BAINS DES DOCKS DU HAVRE

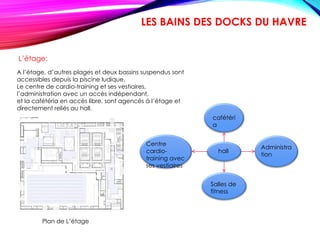

L’étage:
A l’étage, d’autres plages et deux bassins suspendus sont
accessibles depuis la piscine ludique.
Le centre de cardio-training et ses vestiaires,
l’administration avec un accès indépendant,
et la cafétéria en accès libre, sont agencés à l’étage et
directement reliés au hall.
Centre
cardio-
training avec
ses vestiaires
Salles de
fitness
Administra
tion
cafétéri
a
hall
LES BAINS DES DOCKS DU HAVRE
Plan de L’étage

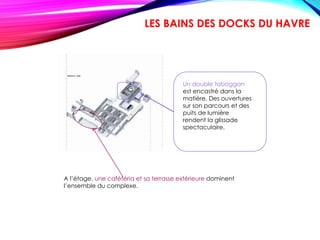

Un double toboggan
est encastré dans la
matière. Des ouvertures
sur son parcours et des
puits de lumière
rendent la glissade
spectaculaire.
A l’étage, une cafétéria et sa terrasse extérieure dominent
l’ensemble du complexe.
LES BAINS DES DOCKS DU HAVRE
des plages solarium
entourent des bassins
suspendus, abrités l’hiver
par des verrières mobiles.
LES BAINS DES DOCKS DU HAVRE

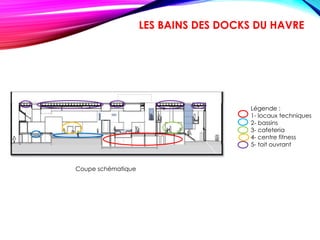

Coupe schématique
Légende :
1- locaux techniques
2- bassins
3- cafeteria
4- centre fitness
5- toit ouvrant
LES BAINS DES DOCKS DU HAVRE

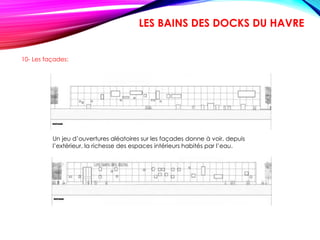

10- Les façades:
Un jeu d’ouvertures aléatoires sur les façades donne à voir, depuis
l’extérieur, la richesse des espaces intérieurs habités par l’eau.
LES BAINS DES DOCKS DU HAVRE
LES BAINS DES DOCKS DU HAVRE
IV- Synthèse :
Données Programmatrices
espace Surface Nombres Totale
entrée 10 1 10
Réception 30 1 30
Hall 80 1 80
Salon d’accueil 80 1 80
Boutiques 32 07 224
Consignes
Bagages
20 01 20
Sanitaire 15 2 15
Totale 474m2
Surface fonction accueil et réception
1-Programme général:
Le programme d’un centre doit contenir un ensemble d’entités spéciales:
Les soins;
Hébergement,
La gestion et les services,
Espaces verts pour l’animation intérieure et extérieure du projet.
2-Programme surfacique

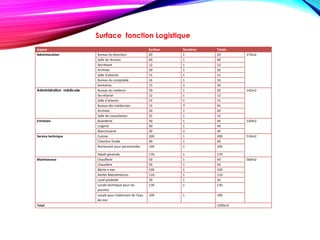

espace Surface Nombres Totale
Administration Bureau du directeur 20 1 20 173m2
Salle de réunion 60 1 60
Secrétaire 12 1 12
Archives 20 1 20
Salle d’attente 15 1 15
Bureau du comptable 16 1 16
Sanitaires 15 2 30
Administration médicale Bureau du médecin 20 1 20 142m2
Secrétariat 12 1 12
Salle d’attente 15 1 15
Bureau des médecines 15 3 45
Archives 20 1 20
Salle de consultation 25 1 15
Entretien Buanderie 40 1 40 120m2
Lingerie 40 1 40
Blanchisserie 40 2 40
Service technique Cuisine 200 1 200 510m2
Chambre froide 40 1 40
Restaurant pour personnelles 100 1 100
Dépôt générale 170 1 170
Maintenance Chaufferie 50 1 50 560m2
Chaudière 50 1 50
Bâche a eau 100 1 100
Atelier Maintenances 110 1 110
Local poubelle 20 1 20
Locale technique pour les
piscines
130 1 130
Locale pour traitement de l’eau
de mer
100 1 100
Total 1505m2
Surface fonction Logistique
espace Surface Nombres Totale
Soins a sec Physiothérapie Laser 6 2 24 233m2
Electrothérapie 6 2 24
Ultrason 15 2 90
Kinésithérapie Pouliethérapie 25 1 25
Mécanothérapies 30 1 30
Gymnastique 100 1 100
Soins humides Soins humides
collectifs
Bureau du médecin 32 1 32 569m2
Infirmerie 30 1 30
Piscine dynamique 120 1 12
Piscine de rééducation 180 1 180
Piscine a jet sous marin 120 1 120
Sauna 45 1 45
hammam 70 1 70
Sanitaire 15 2 30
Vestiaire et douche 50 1 50
Soins humide
individuelles
Bureau médecin 32 1 32 565m2
Infirmerie 30 1 30
Salle de détente 40 1 40
Box bain vapeur 09 3 27
Box bain a jet 7 4 28
Box bain bouillant 7 4 28
Box douche sous marine 8 4 32
Box douche circulaire 12 3 36
Box douche a jet 6 12 72
Algothérapie 20 4 80
Fangothérapie 20 4 80
Sanitaire 15 2 30
Vestiaire et douche 50 1 50
Totale 1367 m2
Surface Soins

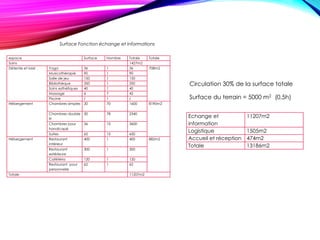

espace Surface Nombre Totale Totale
Soins 1427m2
Détente et loisir Yoga 36 1 36 708m2
Musicothérapie 90 1 90
Salle de jeu 150 1 150
Bibliothèque 350 1 350
Soins esthétiques 40 1 40
Massage 6 7 42
Piscine / 1 /
Hébergement Chambres simples 20 70 1600 8190m2
Chambres double
lit
30 78 2340
Chambres pour
handicapé
36 10 3600
Suites 65 10 650
Hébergement Restaurant
intérieur
400 1 400 882m2
Restaurant
extérieure
300 1 300
Cafétéria 120 1 120
Restaurant pour
personnelle
62 1 62
Totale 11207m2
Surface Fonction échange et informations
Echange et
information
11207m2
Logistique 1505m2
Accueil et réception 474m2
Totale 13186m2
Circulation 30% de la surface totale
Surface du terrain = 5000 m2 (0,5h)
- Le centre doit être très facile d’accès , la signalétique devant
être brève et significative
- Le centre doit être typique , ayant un thème bien déterminé
- La décoration doit être soignée et répondant eu thème
général du centre
- La réception doit être accueillante et spacieuse renfermant
des espaces de repos et d’attente
- Les vestiaires doivent être confortables , dotées d’un nombre
suffisant en douches et sanitaires
- Les cabines de soins doivent être claires , spacieuses et bien
décorées ,dotées d’un système de luminosité et audio réglable
- Les cabines de soins d’hydro, doivent être dotées de centrales
d’hygiène
- Les piscines doivent être grandes permettant les exercices
d’aquagym
- Les locaux techniques doivent être faciles d’accès à proximité
de la piscine et des cabines d’hydro.
3- Recommandations :

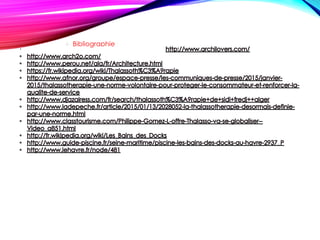

4- Bibliographie :
MERCIE POUR
VOTRE ATTENTION

Contenu connexe

Tendances

LES FORMES URBAINES
LES FORMES URBAINESLES FORMES URBAINES
LES FORMES URBAINES
Roufaida Hechim

Rénovation urbaine
Rénovation urbaineRénovation urbaine
Rénovation urbaineSami Sahli

Mouvement fonctionaliste 01
Mouvement fonctionaliste 01Mouvement fonctionaliste 01
Mouvement fonctionaliste 01Sami Sahli

Mouvement moderne 02
Mouvement moderne 02Mouvement moderne 02
Mouvement moderne 02Sami Sahli

Cours les instument d'urbanisme PDAU POS
Cours les instument d'urbanisme PDAU POSCours les instument d'urbanisme PDAU POS
Cours les instument d'urbanisme PDAU POS
Archi Guelma

L’habitat intermédiaire
L’habitat   intermédiaire L’habitat   intermédiaire
L’habitat intermédiaire
Sami Sahli

Analyse du gare routiere
Analyse du gare routiereAnalyse du gare routiere
Analyse du gare routiere
Minocha Archit

Conception d'un centre de loisirs scientifique Écologique à Ghardaïa dans un ...
Conception d'un centre de loisirs scientifique Écologique à Ghardaïa dans un ...Conception d'un centre de loisirs scientifique Écologique à Ghardaïa dans un ...
Conception d'un centre de loisirs scientifique Écologique à Ghardaïa dans un ...
Zizou Abid

Paris seine rive gauche affichage
Paris seine rive gauche affichageParis seine rive gauche affichage
Paris seine rive gauche affichageHiba Architecte

analyse urbaine
analyse urbaineanalyse urbaine
analyse urbaine
imed boulouh

analyse urbaine de la ville d'Annaba
analyse urbaine de la ville d'Annabaanalyse urbaine de la ville d'Annaba
analyse urbaine de la ville d'Annaba
Sami Sahli

Post moderne 02
Post moderne 02Post moderne 02
Post moderne 02Sami Sahli

Projet: école d'architecture
Projet: école d'architectureProjet: école d'architecture
Projet: école d'architecture
Sarra Achoura

Présentation de projet urbain
Présentation de projet urbainPrésentation de projet urbain
Présentation de projet urbain
Sami Sahli


Tendances (20)

LES FORMES URBAINES
LES FORMES URBAINESLES FORMES URBAINES
LES FORMES URBAINES

Approche 5 architectes
Approche 5 architectes Approche 5 architectes
Approche 5 architectes

Rénovation urbaine
Rénovation urbaineRénovation urbaine
Rénovation urbaine

Mouvement fonctionaliste 01
Mouvement fonctionaliste 01Mouvement fonctionaliste 01
Mouvement fonctionaliste 01

Analyse hamma.pps fin
Analyse hamma.pps  finAnalyse hamma.pps  fin
Analyse hamma.pps fin

Analyse urbaine
Analyse urbaineAnalyse urbaine
Analyse urbaine

Mouvement moderne 02
Mouvement moderne 02Mouvement moderne 02
Mouvement moderne 02

Cours les instument d'urbanisme PDAU POS
Cours les instument d'urbanisme PDAU POSCours les instument d'urbanisme PDAU POS
Cours les instument d'urbanisme PDAU POS

La casbah d'Alger
La casbah d'AlgerLa casbah d'Alger
La casbah d'Alger

L’habitat intermédiaire
L’habitat   intermédiaire L’habitat   intermédiaire
L’habitat intermédiaire

Analyse du gare routiere
Analyse du gare routiereAnalyse du gare routiere
Analyse du gare routiere

Analyse urbaine casbah
Analyse  urbaine casbahAnalyse  urbaine casbah
Analyse urbaine casbah

Conception d'un centre de loisirs scientifique Écologique à Ghardaïa dans un ...
Conception d'un centre de loisirs scientifique Écologique à Ghardaïa dans un ...Conception d'un centre de loisirs scientifique Écologique à Ghardaïa dans un ...
Conception d'un centre de loisirs scientifique Écologique à Ghardaïa dans un ...

Paris seine rive gauche affichage
Paris seine rive gauche affichageParis seine rive gauche affichage
Paris seine rive gauche affichage

analyse urbaine
analyse urbaineanalyse urbaine
analyse urbaine

analyse urbaine de la ville d'Annaba
analyse urbaine de la ville d'Annabaanalyse urbaine de la ville d'Annaba
analyse urbaine de la ville d'Annaba

Post moderne 02
Post moderne 02Post moderne 02
Post moderne 02

Hotel
Hotel Hotel
Hotel

Projet: école d'architecture
Projet: école d'architectureProjet: école d'architecture
Projet: école d'architecture

Présentation de projet urbain
Présentation de projet urbainPrésentation de projet urbain
Présentation de projet urbain


Plus de ILYES MHAMMEDIA

Renforcement par chemisage en beton
Renforcement par chemisage en beton Renforcement par chemisage en beton
Renforcement par chemisage en beton
ILYES MHAMMEDIA

Les illots
Les illotsLes illots
Les illots
ILYES MHAMMEDIA

Comment présenter un exposé
Comment présenter un exposéComment présenter un exposé
Comment présenter un exposé
ILYES MHAMMEDIA

Developement durable - analyse urbain-swot-projet urbain-modes intervention
Developement durable - analyse urbain-swot-projet urbain-modes interventionDevelopement durable - analyse urbain-swot-projet urbain-modes intervention
Developement durable - analyse urbain-swot-projet urbain-modes intervention
ILYES MHAMMEDIA

ponts suspendus
ponts suspendusponts suspendus
ponts suspendus
ILYES MHAMMEDIA

Type de toiture terrasse et étanchéité
Type de  toiture terrasse  et  étanchéitéType de  toiture terrasse  et  étanchéité
Type de toiture terrasse et étanchéité
ILYES MHAMMEDIA

Déconstructivisme ilyes+djalal
Déconstructivisme ilyes+djalal Déconstructivisme ilyes+djalal
Déconstructivisme ilyes+djalal
ILYES MHAMMEDIA

murs de soutènement
murs de soutènement  murs de soutènement
murs de soutènement
ILYES MHAMMEDIA

éxposer sur les rampes
éxposer sur les rampeséxposer sur les rampes
éxposer sur les rampes
ILYES MHAMMEDIA

Analyse swot
Analyse swotAnalyse swot
Analyse swot
ILYES MHAMMEDIA

La grande poste d'alger
La grande poste d'alger    La grande poste d'alger
La grande poste d'alger
ILYES MHAMMEDIA

Exposer des aménagements des terrains en pente
Exposer des aménagements  des terrains en penteExposer des aménagements  des terrains en pente
Exposer des aménagements des terrains en pente
ILYES MHAMMEDIA

Mosquée d'el émir abdelkader
Mosquée d'el émir abdelkaderMosquée d'el émir abdelkader
Mosquée d'el émir abdelkader
ILYES MHAMMEDIA


Plus de ILYES MHAMMEDIA (13)

Renforcement par chemisage en beton
Renforcement par chemisage en beton Renforcement par chemisage en beton
Renforcement par chemisage en beton

Les illots
Les illotsLes illots
Les illots

Comment présenter un exposé
Comment présenter un exposéComment présenter un exposé
Comment présenter un exposé

Developement durable - analyse urbain-swot-projet urbain-modes intervention
Developement durable - analyse urbain-swot-projet urbain-modes interventionDevelopement durable - analyse urbain-swot-projet urbain-modes intervention
Developement durable - analyse urbain-swot-projet urbain-modes intervention

ponts suspendus
ponts suspendusponts suspendus
ponts suspendus

Type de toiture terrasse et étanchéité
Type de  toiture terrasse  et  étanchéitéType de  toiture terrasse  et  étanchéité
Type de toiture terrasse et étanchéité

Déconstructivisme ilyes+djalal
Déconstructivisme ilyes+djalal Déconstructivisme ilyes+djalal
Déconstructivisme ilyes+djalal

murs de soutènement
murs de soutènement  murs de soutènement
murs de soutènement

éxposer sur les rampes
éxposer sur les rampeséxposer sur les rampes
éxposer sur les rampes

Analyse swot
Analyse swotAnalyse swot
Analyse swot

La grande poste d'alger
La grande poste d'alger    La grande poste d'alger
La grande poste d'alger

Exposer des aménagements des terrains en pente
Exposer des aménagements  des terrains en penteExposer des aménagements  des terrains en pente
Exposer des aménagements des terrains en pente

Mosquée d'el émir abdelkader
Mosquée d'el émir abdelkaderMosquée d'el émir abdelkader
Mosquée d'el émir abdelkader


Dernier

COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf
COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdfCOURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf
COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf
sieousse95

Accompagner les éleveurs dans l'analyse de leurs coûts de production
Accompagner les éleveurs dans l'analyse de leurs coûts de productionAccompagner les éleveurs dans l'analyse de leurs coûts de production
Accompagner les éleveurs dans l'analyse de leurs coûts de production
Institut de l'Elevage - Idele

Leviers d’adaptation au changement climatique, qualité du lait et des produit...
Leviers d’adaptation au changement climatique, qualité du lait et des produit...Leviers d’adaptation au changement climatique, qualité du lait et des produit...
Leviers d’adaptation au changement climatique, qualité du lait et des produit...
Institut de l'Elevage - Idele

Presentation d'esquisse route juin 2023.pptx
Presentation d'esquisse route juin 2023.pptxPresentation d'esquisse route juin 2023.pptx
Presentation d'esquisse route juin 2023.pptx
imed53

Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Institut de l'Elevage - Idele

Comment aborder le changement climatique dans son métier, volet adaptation
Comment aborder le changement climatique dans son métier, volet adaptationComment aborder le changement climatique dans son métier, volet adaptation
Comment aborder le changement climatique dans son métier, volet adaptation
Institut de l'Elevage - Idele

pdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdf
pdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdfpdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdf
pdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdf
Elisée Ndjabu

1er webinaire INOSYS Réseaux d’élevage Ovins Viande
1er webinaire INOSYS Réseaux d’élevage Ovins Viande1er webinaire INOSYS Réseaux d’élevage Ovins Viande
1er webinaire INOSYS Réseaux d’élevage Ovins Viande
Institut de l'Elevage - Idele

COUPROD Une méthode nationale commune à l’ensemble des filières herbivores
COUPROD Une méthode nationale commune à l’ensemble des filières herbivoresCOUPROD Une méthode nationale commune à l’ensemble des filières herbivores
COUPROD Une méthode nationale commune à l’ensemble des filières herbivores
Institut de l'Elevage - Idele

Accompagner les porteurs de projets en transformation fermière
Accompagner les porteurs de projets en transformation fermièreAccompagner les porteurs de projets en transformation fermière
Accompagner les porteurs de projets en transformation fermière
Institut de l'Elevage - Idele

Reconquête de l’engraissement du chevreau à la ferme
Reconquête de l’engraissement du chevreau à la fermeReconquête de l’engraissement du chevreau à la ferme
Reconquête de l’engraissement du chevreau à la ferme
Institut de l'Elevage - Idele


Dernier (11)

COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf
COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdfCOURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf
COURS ANALYSE FINANCIERE-NOGLO Méthodes d’analyses financières.pdf

Accompagner les éleveurs dans l'analyse de leurs coûts de production
Accompagner les éleveurs dans l'analyse de leurs coûts de productionAccompagner les éleveurs dans l'analyse de leurs coûts de production
Accompagner les éleveurs dans l'analyse de leurs coûts de production

Leviers d’adaptation au changement climatique, qualité du lait et des produit...
Leviers d’adaptation au changement climatique, qualité du lait et des produit...Leviers d’adaptation au changement climatique, qualité du lait et des produit...
Leviers d’adaptation au changement climatique, qualité du lait et des produit...

Presentation d'esquisse route juin 2023.pptx
Presentation d'esquisse route juin 2023.pptxPresentation d'esquisse route juin 2023.pptx
Presentation d'esquisse route juin 2023.pptx

Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...
Quelles rotations dans les systèmes caprins de Nouvelle-Aquitaine et Pays de ...

Comment aborder le changement climatique dans son métier, volet adaptation
Comment aborder le changement climatique dans son métier, volet adaptationComment aborder le changement climatique dans son métier, volet adaptation
Comment aborder le changement climatique dans son métier, volet adaptation

pdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdf
pdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdfpdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdf
pdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdf

1er webinaire INOSYS Réseaux d’élevage Ovins Viande
1er webinaire INOSYS Réseaux d’élevage Ovins Viande1er webinaire INOSYS Réseaux d’élevage Ovins Viande
1er webinaire INOSYS Réseaux d’élevage Ovins Viande

COUPROD Une méthode nationale commune à l’ensemble des filières herbivores
COUPROD Une méthode nationale commune à l’ensemble des filières herbivoresCOUPROD Une méthode nationale commune à l’ensemble des filières herbivores
COUPROD Une méthode nationale commune à l’ensemble des filières herbivores

Accompagner les porteurs de projets en transformation fermière
Accompagner les porteurs de projets en transformation fermièreAccompagner les porteurs de projets en transformation fermière
Accompagner les porteurs de projets en transformation fermière

Reconquête de l’engraissement du chevreau à la ferme
Reconquête de l’engraissement du chevreau à la fermeReconquête de l’engraissement du chevreau à la ferme
Reconquête de l’engraissement du chevreau à la ferme


Remise en forme

  • 1. UNIVERSITYHASSIBA BENBOUALI-CHLEF DEPARTEMENTDARCHITECTURE Analyse thématique de centre de remise en forme Realiser par : M’hammedia ilyes encadré par : Mr.araba 2015/2016
  • 2.
  • 3. SELON LES VARIÉTÉS DES SITES:
  • 4. LE TOURISME DE SANTÉ
  • 5. APERÇUE HISTORIQUE • En 1847, un « gymnasium » est ouvert au public à Paris par un certain Hippolyte Triat. Cependant le premier « health club », comme on l'entend aujourd'hui, est localisé à Santa Monica, enCalifornie, en 1947 • Pendant longtemps, les salles de remise en forme avaient des superficies de 600 m2 , voire 1 000 m2 . La tendance actuelle est à la création de clubs plus intimes, moins coûteux, plus faciles à financer, de taille humaine d’environ 200 m2 .
  • 6. LES DIFFÉRENTES FORMES• On distingue désormais : • Les activités classiques - salle de musculation - espace cardio-training -(tapis roulants, vélos, stepper, rameur…) - cours collectifs - cours de danse - Des diversifications possibles -sauna, hammam, -spa - piscine et aquagym - massages et relaxation - soins de beauté (solarium, soins du visage…) - sports de défense et de combat - squash, badminton - diététique sportive - vente de vêtements et . d’accessoires de sport - plate-forme vibrante
  • 7. PRÉSENTATION DU CENTRE DE REMISE EN FORME • Le centre de remise en forme, vous accueille pour un moment sportif ou de détente. • Vous disposerez d'un espace cardio- training, d'un espace musculation, d'une salle de fitness dans laquelle vous pourrez profiter d'un éventail de cours collectifs, et enfin un espace de Bien-être équipé d'un sauna et d'un hammam
  • 8. ACTIVITÉS DU CENTRE DE REMISE EN FORME Musculation • Cardio-Training • • Fitness • • Sauna - Hammam • Les , soins1
  • 9. ACTIVITÉS DU CENTRE DE REMISE EN FORME • Musculation • L'espace musculation est composé de 20 postes de travail, où vous pourrez solliciter l'ensemble de vos muscles en machine ou en libre (barres et haltères).
  • 10. ACTIVITÉS DU CENTRE DE REMISE EN FORME • Cardio-Training • L'espace Cardio-Training est composé de 15 appareils : 3 vélos, 2 pédalos, 1 cycling, 2 tapis de course, 1 stepper, 3 éliptiques et 3 rameurs sur lesquels vous pourrez développer vos qualités cardio-vasculaires.
  • 11. ACTIVITÉS DU CENTRE DE REMISE EN FORME • Fitness • L'espace fitness où un éventail de cours collectifs vous serons donnés par des professeurs diplômés d'Etat. Cours axés sur le renforcement musculaire ( cuisses abdos fessiers, body-barres, etc...) , le cardio-vasculaire (step, body-tonic, etc.... et les assouplissements (stretching).
  • 12. ACTIVITÉS DU CENTRE DE REMISE EN FORME • Sauna - Hammam • Un espace détente, équipe d'un sauna et d'un hammam, où vous pourrez vous relaxer et récupérer après vos activités sportives.
  • 13. • -situation : • au milieu de la réserve de biosphère de Bliesgau, 1ER EXEMPLE : SAARLAND THERME
  • 14. • Description : • Les Saarland Therme possèdent leur propre source thermale • Les visiteurs plongent dans les thermes d’inspiration hispano- mauresque dans des bassins remplis d’eau thermale et libèrent corps, esprit et âme
  • 15. • est un endroit unique en son genre, où il est possible de combiner détente, bien-être et santé • Les Saarland Therme avec leur architecture d’inspiration hispano-mauresque donnent du sens au voyage Caractéristiques de l’eau • Les traitements : Les bains d’eau thermale sont préconisés pour les maladies Rhumatismales, les maladies dégénératives des articulations et de la colonne vertébrale, pendant des traitements post opératoires et après des blessures survenues au cours d’accidents sur l’appareil locomoteur ainsi que pour les affections d’ordre gynécologiques. • L’eau contient du sulfate, du chlorure, du calcium, du sodiumet du fuorure et jaillit d’une profondeur de 750 m
  • 16. PLAN
  • 17.
  • 18. DÉFINITIONS GÉNÉRALES • La balnéothérapie, se compose de soins à base d'eau douce souvent accompagnés d'huiles essentielles. • Le Spa C'est la version moderne, Anglos- saxonne, du centre de balnéothérapie -- Spa vient de la phrase latine « sanitas per ’aqua» qui signifie la santé par l'eau. Comme dans les centres de remise en forme, Le Spa est un endroit pour une sensation de bien -être et de relaxation.
  • 19. L’ORGANIGRAMME DE L’ORGANISATION GÉNÉRALE DU CENTRE DE REMISE EN FORME CENTRE DE REMISE EN FORME LA REMISE EN FORME GESTION ET ADMINISTRATION ACCUEIL RESTAURATION ET CONSOMMATION SPORT TECHNIQUE NB: on a opté à enlever la partie « hébergement » du fait de la présence d’un hôtel mitoyen.
  • 20.
  • 21. « REMISE EN FORME » Partie consultation Les soins humides Les soins secs les soins de beauté
  • 22. Les soins humides collectifs piscine dynamique gymnastique aquatique piscine à jet sous- marine le vaporium piscine de marche sauna
  • 23. Les soins humides individuels les bains de boues Les bains brouillonnant les bains d’algue (fangothérapie) la douche au jet Mainuluve pédiluve
  • 24. SOINS SECS(KINÉSITHÉRAPIE.) Massage Réflexothérapie soins de beautépresso thérapieUltrason Kinésithérapie : Salle de rééducation. Salle demécanothérapie Salle demusculation Salle de gymnastique Salle de fitness Salle de vestiaire Salle de yoga
  • 25. SPORT yoga musicothérapie Aérobic Musculation fitness Squash
  • 29. accueil réception sanitaires Salon d’accueil et d’attente Salle de lecture Magasins et boutiques pharmacie, parfumerie, journaux
  • 31.
  • 32. • Les entités Les entités Les activités Les espaces Le nombre La surface en m2 Entité des soins La remise en forme (le bien être) Consultation médicale • Bureau médical •Bureau du médecin •Salle d’attente •Sanitaires 1 1 1 1hommes 1femmes 15- 20 25-30 20-30 20 -30 120 Les soins humides individuels •Bain de boue •Bain bouillonnant •Douche à affusion •Sauna •Douche au jet •Bains à vapeur •Vestiaire •Sanitaire H /F 5 5 6 7 6 6 2 1 3 4-5 4-6 4-5 4-6 4-5 25 35-40 83-95 Les soins humides collectifs •Piscine de marche •Piscine à jets sous matins •Piscine dynamique •Stock matériel •Loge moniteurs •Maintenance •Vestiaires 1 1 1 1 1 1 1 25 25 25 5-8 5-8 5-8 25 115-130 Les soins secs physiothérapie Ultrason Electrothérapie Laser Le presso thérapie Vestiaire 8 8 8 8 4-6 4-6 4-6 4-6 25 153-220 Les soins secs Kinésithérapie Réflexologie Massage Vestiaire 7 15 4-6 4-6 25
  • 33. Les soins de beauté •Les soins du visage •Les soins du corps. •Manucure, pédicure •Coiffure •Maquillage •Bronzage 1 1 1 1 1 1 25-30 25-30 25-30 25-30 25-30 25-30 150-180 Consommation- détente •Bar •Cafétéria •Salon •Restaurant (terrasse) •Stockage+Cuisine •Sanitaires •Boutiques 1 1 1 1 2 1 8 55-60 150-180 110-115 360-380 40-45 25-30 10-40 820-1030 Fonction d’accueil Accueil •Hall d’accueil(salle d’attente, renseignement, lobby) •Sanitaires 1 1 H/F 115 35-40 150
  • 34. • SPORT • Activité physique visant à améliorer sa condition physique. • Ensemble des exercices physiques se présentant sous forme de jeux individuels ou collectifs, donnant généralement lieu à compétition, pratiqués en observant certaines règles précises. • Chacune des formes particulières de cette activité. • Familier. Toute activité nécessitant à la fois du savoir- faire et une particulière attention à ce que fait le partenaire : Avec lui, la conversation est un sport. (**)
  • 35.
  • 36. ANALYSE DES EXEMPLES : • Complexe aquatique -les bains des docks- du Havre • Lieu: Le Havre, France • Programme: balnéothérapie, bassins ludiques • et sportif • Surface SHON: 5 500m² • budget:14 Meuros • maîtrise d’ouvrage: ville du Havremarché public • équipe: Ateliers Jean Nouvel - Micro tardio & • Julie Fernandez chefs de projets • Date: fin de chantiermai 2008
  • 37. Exemple 2 : LES BAINS DES DOCKS DU HAVRE
  • 38. 1- présentation: Une première architecturale Cet équipement aquatique est la première réalisation de l’architecte Jean Nouvel, le lauréat du prestigieux "Pritzker Price". Inspirés du concept des thermes romains, « Les Bains des Docks » se caractérisent par une conception innovante, avec notamment des bassins creusés dans la masse, des jeux de lumière qui donnent l’impression de se « baigner dans la couleur » et des ouvertures sur les façades découvrant, depuis l’extérieur, les espaces intérieurs, qui sont autant d’originalités pour un établissement de bains exceptionnel. LES BAINS DES DOCKS DU HAVRE -Lieu: le Havre, France -Programme: balnéothérapie, bassins ludiques et sportif -Surface SHON : 5500m² -Budget : 10 M € -Maitrise d’ouvrage : ville du havre marche publique -Equipe : atelier jean nouvel , micro Tardio & Julie Fernandes -Date : fin de chantier mai 2008 2- Fiche technique :
  • 39. Jean Nouvel a suivi des études d'architecture à l'École des beaux-arts de Bordeaux et à l'École nationale supérieure des beaux-arts de Paris de 1964 à 1972. Ses réalisation: -la maison Dick, -le centre médico-chirurgical de Bezons -le collège d’ Antony en 1976 et 1978. -l'opéra de Lyon, la Fondation Cartier -le Palais de la culture et des congrès à Lucerne, - la Dentsu Tower à Tokyo… Après de nombreuses collaborations, il ouvre son propre studio en 1994. Outre son travail, il milite pour le renouveau architectural français . Il reçoit le prix Pritzker le 30 mars 2008, comme récompense pour l’ensemble de sa carrière. 3- Biographie de l’architecte: LES BAINS DES DOCKS DU HAVRE Jean Nouvel
  • 40. - Situation: Le projet se situe au Havre en France LES BAINS DES DOCKS DU HAVRE
  • 42. L’entrée est positionnée sur le Quai de la Réunion, face au Centre de la Mer, à proximité d’un bloc végétalisé couvrant des parkings. Elle est creusée dans la façade et constituée d’une suil’intérieur te d’espaces filtres concrétisant progressivement le passage de l’extérieur vers et l’initiation du visiteur au bâtiment. Le Quai de la Réunion LES BAINS DES DOCKS DU HAVRE
  • 43. 6-Conception: Le projet est conçu par Jean Nouvel, il fait plus de 5000m2 ,apparait comme un épaississement du quai, le complexe aquatique se présente aux visiteurs telle une masse évidée. La conception est basées sur la mono matière et la mosaïque On y trouve une diversité: Jeu de lumière, de couleurs, de lignes et de volumes LES BAINS DES DOCKS DU HAVRE
  • 44. En référence aux bains et thermes romains la totalité de l’espace intérieure est recouvert de mosaïques blanches contrastant avec la façade qui est en béton gris. Lorsque on y pénètre on ressent la profondeur dans un univers blanc et unique. Ce bâtiment est en rapport avec l’extérieur avec un cadrage de fenêtres. L’ambiance intérieur est marquée par la nuance de la couleur des eaux et des lumières LES BAINS DES DOCKS DU HAVRE
  • 45. Chacune des sections se distinguent par des atmosphères variées dues aux nombreuses eaux jaillissantes: fontaines ou autres jets. La sérénité du lieu est troublées par ces écoulements spontanés. Le lieu est défini par des surélévations qui en cet espace public font office d’espace privatif LES BAINS DES DOCKS DU HAVRE
  • 46. 8-Programme spécifique: Ce centre rassemble plusieurs fonctions: l’espace aquatique, l’espace balnéothérapie, l’espace SPA et l’espace fitness. S’ajoute à cela les bureaux d’administration, un cafétéria, et des locaux techniques. L’espace SPA L’espace balnéothérapie le complexe aquatique est composé de trois entités principales : un bassin sportif extérieur et chauffé de 50m par 21m, un bassin ludique intérieur/extérieur et un centre de balnéothérapie. L’espace aquatique L’espac e fitness LES BAINS DES DOCKS DU HAVRE 7- Programme de base: La fonction L’orientation Les vues Le mobilier Le nombre de visiteurs L’éclairage L’activitésurfaces
  • 47. Un bassin olympique extérieur de 50 m x 21 m chauffé toute l’année pour une pratique sport ou loisirs, des bassins extérieurs et intérieurs à vocation plus ludique pour tous les amateurs de bien- être et de détente aquatique, et des espaces de jeux où les enfants sont rois…  Bassin sportif de 50 mètres extérieur  Bassins ludiques intérieurs et extérieurs  Aire de jeux et pataugeoire  Toboggan intérieur L’espace aquatique: LES BAINS DES DOCKS DU HAVRE
  • 48. Les bassins ludiques: La zone ludique accueille plusieurs bassins: pour les enfants de 3 à 8 ans. Un de 286 m² l’autre de 117 m² . Pour les plus jeunes un bassin de 105m2. Le bassin sportif et les plages extérieurs. Une régie. Le plan d’eau de 1050 m² Complété par une pataugeoire sèche, cette aire de jeux de 50m2 destinée au grand public. LES BAINS DES DOCKS DU HAVRE
  • 49. L’espace balnéothérapie: L’espace bal néo des Bains offre ses installations haut de gamme à tous ceux qui veulent se ressourcer dans une ambiance privilégiée. Pour le bien-être du corps et de l’esprit. (Espace réservé aux + de 18 ans) • Bains romains avec banquettes, • Parcours bal néo, • Saunas / Hammam, • Espaces de relaxation, • Vélos aquatiques pour l’aquagym, • Lagon tonic à disposition toute la journée, • Fontaine à glace, • Elliptique, tapis, twist,... • Nouvelles cabines de modelages pour vos soins, • Les vestiaires. LES BAINS DES DOCKS DU HAVRE
  • 50. L’espace SPA: L’espace SPA des Bains c'est : • Deux cabines de soins, • Des soins de qualité : Soins du visage Soins du corps Des cures Des modelages ... L’espace fitness: Après quelques longueurs on peut s’entraîner dans l’espace fitness des Bains, pour travailler son endurance, se sculpter une silhouette de rêve sur des installations High Tech. Salle cardio-training: 110m2 Elle est équipée de tout le matériel de cardio- training dont vous avez besoin, pour retrouver une silhouette idéale.( tapis de course, Vélos elliptiques, Vélos droits, Vélos semi-allongés, Rameurs, Summit.) LES BAINS DES DOCKS DU HAVRE
  • 51. Salle fitness:90m2 Elle est équipée de divers appareils de musculation permettant de tonifier les différentes parties de votre corps. Les cours collectifs, sont dispensés dans cette salle sous forme de circuits-trainings sur des appareils neufs de dernière génération. LES BAINS DES DOCKS DU HAVRE
  • 52. Les espaces cardiopathie: Une salle cardiaux trainings de 110m2, Une salle souple, Une salle fitness 90 m2, Une vingtaine de rameurs, Place à l’action machine. LES BAINS DES DOCKS DU HAVRE
  • 53. La zone sportive et de fitness: Le SPA collectif, Des lagons, Des canons, Des fontaines et des cascades, Des busses de massage, Des baignoires. LES BAINS DES DOCKS DU HAVRE
  • 54. entrée 1- réception, 2- spa , 3- piscine de volume olympique, 4- piscines pour adultes, 5- solarium, 6- aire de jeu, 7- piscines pur enfants, 8- vestiaires, 9- tubes à eau glissants. Plan du RDC 2 7 7 3 4 4 1 5 6 8 LES BAINS DES DOCKS DU HAVRE 9- Analyse des plans :
  • 55. L’architecture des bassins s’inspire des piscines naturelles creusées dans la masse. Chacun d’entre eux a une forme et un thème différents : la température de l’eau, des jeux pour les enfants, des jets et des projections de lumière sur les plafonds et dans l’eau, un spa. Le RDC LES BAINS DES DOCKS DU HAVRE
  • 56. L’étage: A l’étage, d’autres plages et deux bassins suspendus sont accessibles depuis la piscine ludique. Le centre de cardio-training et ses vestiaires, l’administration avec un accès indépendant, et la cafétéria en accès libre, sont agencés à l’étage et directement reliés au hall. Centre cardio- training avec ses vestiaires Salles de fitness Administra tion cafétéri a hall LES BAINS DES DOCKS DU HAVRE Plan de L’étage
  • 57. Un double toboggan est encastré dans la matière. Des ouvertures sur son parcours et des puits de lumière rendent la glissade spectaculaire. A l’étage, une cafétéria et sa terrasse extérieure dominent l’ensemble du complexe. LES BAINS DES DOCKS DU HAVRE
  • 58. des plages solarium entourent des bassins suspendus, abrités l’hiver par des verrières mobiles. LES BAINS DES DOCKS DU HAVRE
  • 59. Coupe schématique Légende : 1- locaux techniques 2- bassins 3- cafeteria 4- centre fitness 5- toit ouvrant LES BAINS DES DOCKS DU HAVRE
  • 60. 10- Les façades: Un jeu d’ouvertures aléatoires sur les façades donne à voir, depuis l’extérieur, la richesse des espaces intérieurs habités par l’eau. LES BAINS DES DOCKS DU HAVRE
  • 61. LES BAINS DES DOCKS DU HAVRE
  • 62. IV- Synthèse : Données Programmatrices espace Surface Nombres Totale entrée 10 1 10 Réception 30 1 30 Hall 80 1 80 Salon d’accueil 80 1 80 Boutiques 32 07 224 Consignes Bagages 20 01 20 Sanitaire 15 2 15 Totale 474m2 Surface fonction accueil et réception 1-Programme général: Le programme d’un centre doit contenir un ensemble d’entités spéciales: Les soins; Hébergement, La gestion et les services, Espaces verts pour l’animation intérieure et extérieure du projet. 2-Programme surfacique
  • 63. espace Surface Nombres Totale Administration Bureau du directeur 20 1 20 173m2 Salle de réunion 60 1 60 Secrétaire 12 1 12 Archives 20 1 20 Salle d’attente 15 1 15 Bureau du comptable 16 1 16 Sanitaires 15 2 30 Administration médicale Bureau du médecin 20 1 20 142m2 Secrétariat 12 1 12 Salle d’attente 15 1 15 Bureau des médecines 15 3 45 Archives 20 1 20 Salle de consultation 25 1 15 Entretien Buanderie 40 1 40 120m2 Lingerie 40 1 40 Blanchisserie 40 2 40 Service technique Cuisine 200 1 200 510m2 Chambre froide 40 1 40 Restaurant pour personnelles 100 1 100 Dépôt générale 170 1 170 Maintenance Chaufferie 50 1 50 560m2 Chaudière 50 1 50 Bâche a eau 100 1 100 Atelier Maintenances 110 1 110 Local poubelle 20 1 20 Locale technique pour les piscines 130 1 130 Locale pour traitement de l’eau de mer 100 1 100 Total 1505m2 Surface fonction Logistique
  • 64. espace Surface Nombres Totale Soins a sec Physiothérapie Laser 6 2 24 233m2 Electrothérapie 6 2 24 Ultrason 15 2 90 Kinésithérapie Pouliethérapie 25 1 25 Mécanothérapies 30 1 30 Gymnastique 100 1 100 Soins humides Soins humides collectifs Bureau du médecin 32 1 32 569m2 Infirmerie 30 1 30 Piscine dynamique 120 1 12 Piscine de rééducation 180 1 180 Piscine a jet sous marin 120 1 120 Sauna 45 1 45 hammam 70 1 70 Sanitaire 15 2 30 Vestiaire et douche 50 1 50 Soins humide individuelles Bureau médecin 32 1 32 565m2 Infirmerie 30 1 30 Salle de détente 40 1 40 Box bain vapeur 09 3 27 Box bain a jet 7 4 28 Box bain bouillant 7 4 28 Box douche sous marine 8 4 32 Box douche circulaire 12 3 36 Box douche a jet 6 12 72 Algothérapie 20 4 80 Fangothérapie 20 4 80 Sanitaire 15 2 30 Vestiaire et douche 50 1 50 Totale 1367 m2 Surface Soins
  • 65. espace Surface Nombre Totale Totale Soins 1427m2 Détente et loisir Yoga 36 1 36 708m2 Musicothérapie 90 1 90 Salle de jeu 150 1 150 Bibliothèque 350 1 350 Soins esthétiques 40 1 40 Massage 6 7 42 Piscine / 1 / Hébergement Chambres simples 20 70 1600 8190m2 Chambres double lit 30 78 2340 Chambres pour handicapé 36 10 3600 Suites 65 10 650 Hébergement Restaurant intérieur 400 1 400 882m2 Restaurant extérieure 300 1 300 Cafétéria 120 1 120 Restaurant pour personnelle 62 1 62 Totale 11207m2 Surface Fonction échange et informations Echange et information 11207m2 Logistique 1505m2 Accueil et réception 474m2 Totale 13186m2 Circulation 30% de la surface totale Surface du terrain = 5000 m2 (0,5h)
  • 66. - Le centre doit être très facile d’accès , la signalétique devant être brève et significative - Le centre doit être typique , ayant un thème bien déterminé - La décoration doit être soignée et répondant eu thème général du centre - La réception doit être accueillante et spacieuse renfermant des espaces de repos et d’attente - Les vestiaires doivent être confortables , dotées d’un nombre suffisant en douches et sanitaires - Les cabines de soins doivent être claires , spacieuses et bien décorées ,dotées d’un système de luminosité et audio réglable - Les cabines de soins d’hydro, doivent être dotées de centrales d’hygiène - Les piscines doivent être grandes permettant les exercices d’aquagym - Les locaux techniques doivent être faciles d’accès à proximité de la piscine et des cabines d’hydro. 3- Recommandations :
