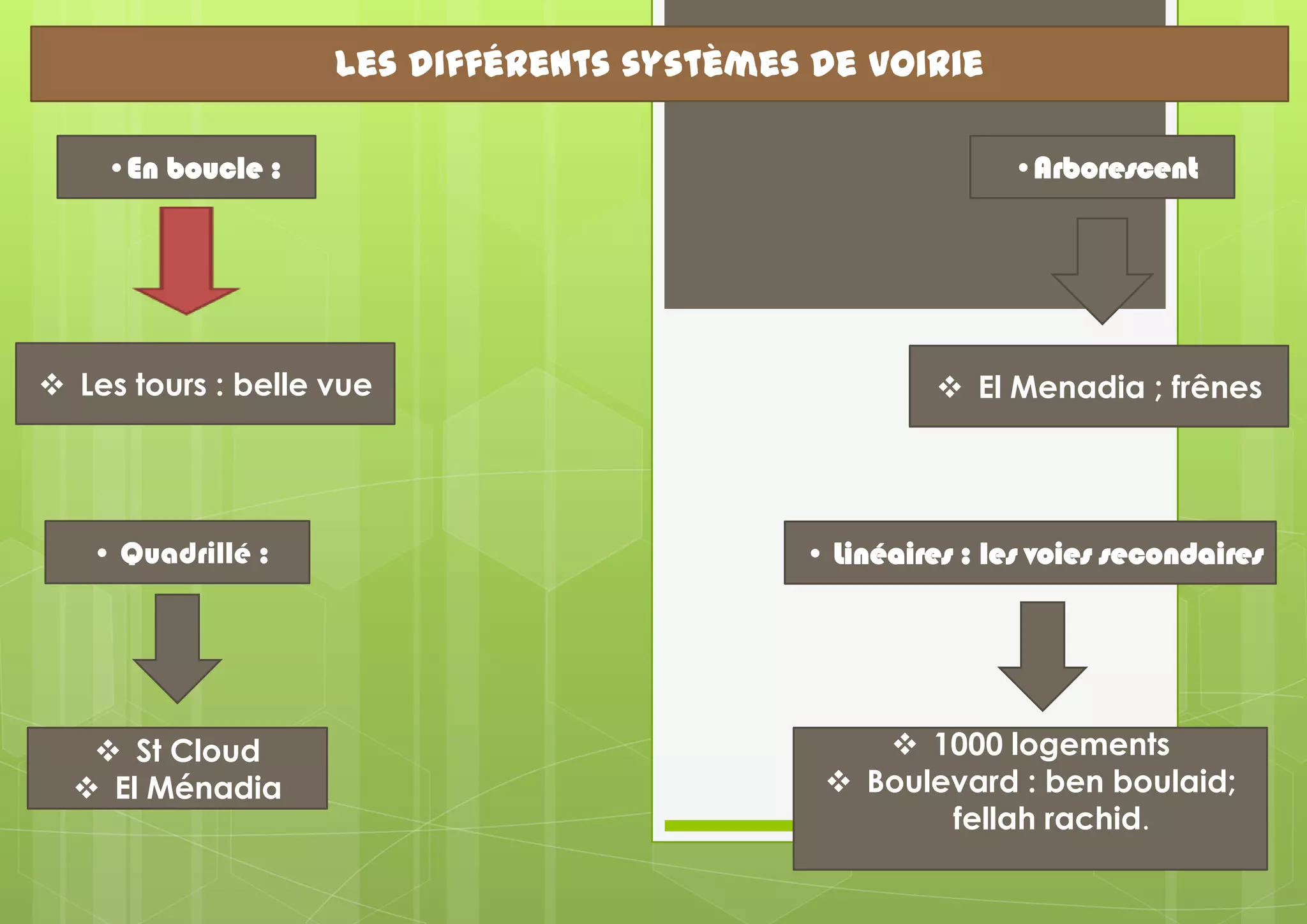

1. Les différents systèmes de voirie
•En boucle :
 Les tours : belle vue
•Arborescent
 El Menadia ; frênes
• Quadrillé :
• Linéaires : les voies secondaires
 St Cloud
 El Ménadia
 1000 logements
 Boulevard : ben boulaid;
fellah rachid.

2. Position relative des trames
Trames juxtaposées
Hiérarchisation dimensionnelle de la voirie
Saint cloud
Boulevard
Relation
géométriques
entre les
directions des
voies
Relation
bidirectionnelle
entre une trame et
un axe
rue
ruelle
 trame quadrillée obéissant à un axe : St
Cloud
 trame quadrillée désobéissant à un axe :
Menadia
Relation
directionnelle entre
les trames
quadrillées
 Trame obéissante : St Cloud
Relation de figures
entre les trames
 Figures semblables

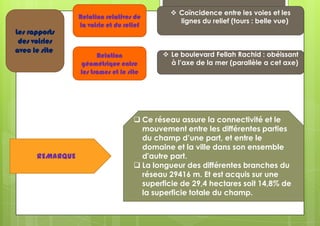

3. Les rapports
des voiries
avec le site
REMARQUE
Relation relatives de
la voirie et du relief
Relation
géométrique entre
les trames et le site
 Coïncidence entre les voies et les
lignes du relief (tours : belle vue)
 Le boulevard Fellah Rachid : obéissant
à l’axe de la mer (parallèle a cet axe)
 Ce réseau assure la connectivité et le
mouvement entre les différentes parties
du champ d’une part, et entre le
domaine et la ville dans son ensemble
d'autre part.
 La longueur des différentes branches du
réseau 29416 m. Et est acquis sur une
superficie de 29,4 hectares soit 14,8% de
la superficie totale du champ.

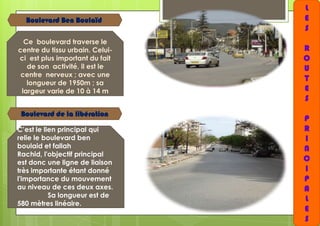

4. Boulevard Ben Boulaïd
Ce boulevard traverse le
centre du tissu urbain. Celuici est plus important du fait
de son activité, il est le
centre nerveux ; avec une
longueur de 1950m ; sa
largeur varie de 10 à 14 m
Boulevard de la libération
C’est le lien principal qui
relie le boulevard ben
boulaid et fallah
Rachid, l'objectif principal
est donc une ligne de liaison
très importante étant donné
l'importance du mouvement
au niveau de ces deux axes.
Sa longueur est de
580 mètres linéaire.
L
E
S
R
O
U
T
E
S
P
R
I
N
C
I
P
A
L
E
S

5. Boulevard Fallah Rachid
Donne le privilège d’une vue
panoramique tout au long de la
Corniche et la plage ; son
importance est réelle sur la
ville, comme axe côtier en plus
d'être le centre d’une zone
touristique ; sa longueur dans le
champ d’étude est de 1750m ;
sa largeur varie de 02 à 09 m
LES RUELLES
Rue du Congo
Rue de la Côted’Ivoire
Rue du Cameroun
Rue du Congo

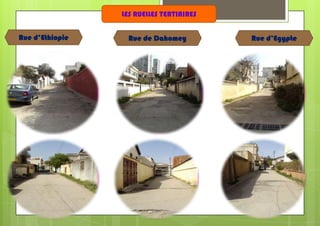

6. LES RUELLES TERTIAIRES
Rue d’Ethiopie
Rue de Dahomey
Rue d’Egypte
