1. Les fondations Profondes

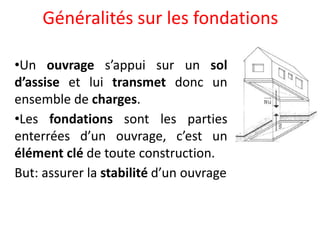

2. Généralités sur les fondations
•Un ouvrage s’appui sur un sol
d’assise et lui transmet donc un
ensemble de charges.
•Les fondations sont les parties
enterrées d’un ouvrage, c’est un
élément clé de toute construction.
But: assurer la stabilité d’un ouvrage

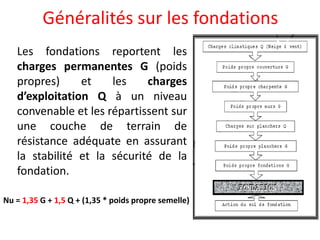

3. Généralités sur les fondations
Les fondations reportent les
charges permanentes G (poids
propres) et les charges
d’exploitation Q à un niveau
convenable et les répartissent sur
une couche de terrain de
résistance adéquate en assurant
la stabilité et la sécurité de la
fondation.
Nu = 1,35 G + 1,5 Q + (1,35 * poids propre semelle)

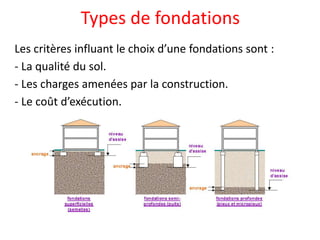

4. Types de fondations
Les critères influant le choix d’une fondations sont :
- La qualité du sol.
- Les charges amenées par la construction.
- Le coût d’exécution.

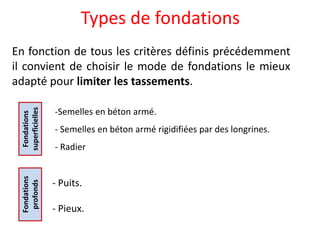

5. Types de fondations
En fonction de tous les critères définis précédemment
il convient de choisir le mode de fondations le mieux
adapté pour limiter les tassements.
Fondations
superficielles
Fondations
profonds
-Semelles en béton armé.
- Semelles en béton armé rigidifiées par des longrines.
- Radier
- Puits.
- Pieux.

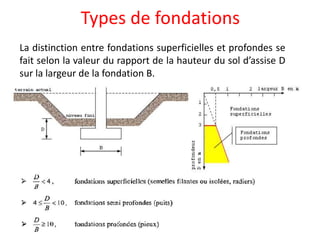

6. Types de fondations
La distinction entre fondations superficielles et profondes se
fait selon la valeur du rapport de la hauteur du sol d’assise D
sur la largeur de la fondation B.

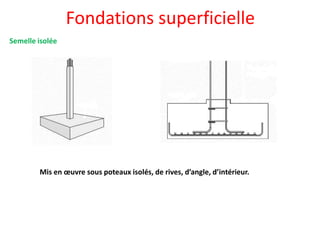

7. Fondations superficielle
Semelle isolée
Mis en œuvre sous poteaux isolés, de rives, d’angle, d’intérieur.

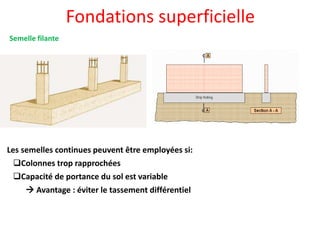

8. Fondations superficielle
Semelle filante
Les semelles continues peuvent être employées si:
Colonnes trop rapprochées
Capacité de portance du sol est variable
 Avantage : éviter le tassement différentiel

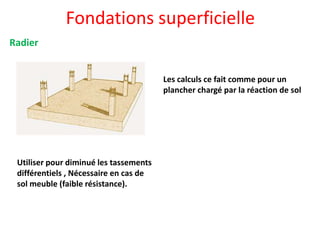

9. Fondations superficielle
Radier
Utiliser pour diminué les tassements
différentiels , Nécessaire en cas de
sol meuble (faible résistance).
Les calculs ce fait comme pour un
plancher chargé par la réaction de sol

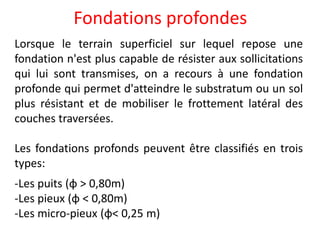

10. Fondations profondes
Lorsque le terrain superficiel sur lequel repose une
fondation n'est plus capable de résister aux sollicitations
qui lui sont transmises, on a recours à une fondation
profonde qui permet d'atteindre le substratum ou un sol
plus résistant et de mobiliser le frottement latéral des
couches traversées.
Les fondations profonds peuvent être classifiés en trois
types:
-Les puits (φ > 0,80m)
-Les pieux (φ < 0,80m)
-Les micro-pieux (φ< 0,25 m)

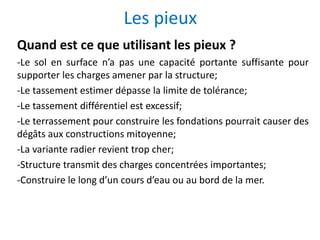

11. Les pieux
Quand est ce que utilisant les pieux ?
-Le sol en surface n’a pas une capacité portante suffisante pour
supporter les charges amener par la structure;
-Le tassement estimer dépasse la limite de tolérance;
-Le tassement différentiel est excessif;
-Le terrassement pour construire les fondations pourrait causer des
dégâts aux constructions mitoyenne;
-La variante radier revient trop cher;
-Structure transmit des charges concentrées importantes;
-Construire le long d’un cours d’eau ou au bord de la mer.

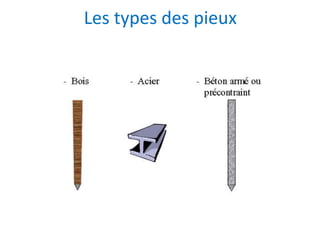

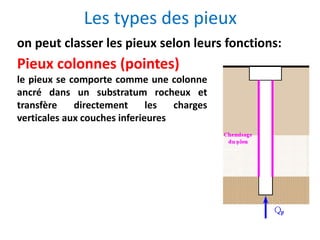

12. Les types des pieux

13. Les types des pieux
on peut classer les pieux selon leurs fonctions:
Pieux colonnes (pointes)
le pieux se comporte comme une colonne
ancré dans un substratum rocheux et
transfère directement les charges
verticales aux couches inferieures

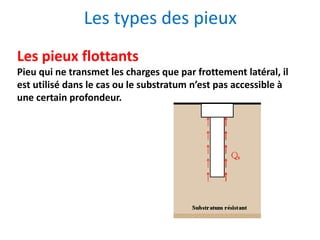

14. Les types des pieux
Les pieux flottants
Pieu qui ne transmet les charges que par frottement latéral, il
est utilisé dans le cas ou le substratum n’est pas accessible à
une certain profondeur.

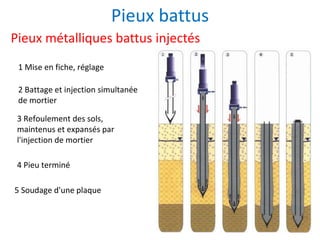

15. Pieux battus
Pieux métalliques battus injectés
1 Mise en fiche, réglage
2 Battage et injection simultanée
de mortier
3 Refoulement des sols,
maintenus et expansés par
l'injection de mortier
5 Soudage d'une plaque
4 Pieu terminé

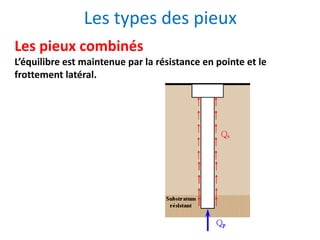

16. Les types des pieux
Les pieux combinés
L’équilibre est maintenue par la résistance en pointe et le
frottement latéral.

17. Modes opératoires de réalisation
des pieux

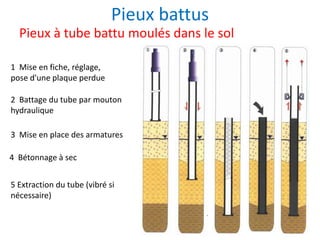

18. Pieux battus
Pieux à tube battu moulés dans le sol
1 Mise en fiche, réglage,
pose d'une plaque perdue
2 Battage du tube par mouton
hydraulique
3 Mise en place des armatures
5 Extraction du tube (vibré si
nécessaire)
4 Bétonnage à sec

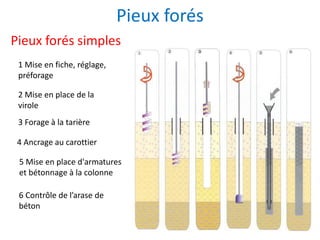

19. Pieux forés
Pieux forés simples
1 Mise en fiche, réglage,
préforage
2 Mise en place de la
virole
3 Forage à la tarière
4 Ancrage au carottier
5 Mise en place d'armatures
et bétonnage à la colonne
6 Contrôle de l’arase de
béton

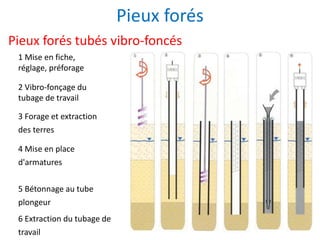

20. Pieux forés
Pieux forés tubés vibro-foncés
6 Extraction du tubage de
travail
1 Mise en fiche,
réglage, préforage
2 Vibro-fonçage du
tubage de travail
3 Forage et extraction
des terres
4 Mise en place
d'armatures
5 Bétonnage au tube
plongeur

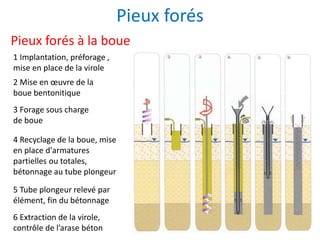

21. Pieux forés
Pieux forés à la boue
1 Implantation, préforage ,
mise en place de la virole
2 Mise en œuvre de la
boue bentonitique
3 Forage sous charge
de boue
4 Recyclage de la boue, mise
en place d'armatures
partielles ou totales,
bétonnage au tube plongeur
5 Tube plongeur relevé par
élément, fin du bétonnage
6 Extraction de la virole,
contrôle de l’arase béton

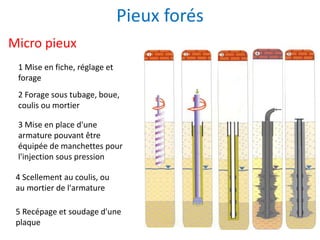

22. Pieux forés
Micro pieux
1 Mise en fiche, réglage et
forage
2 Forage sous tubage, boue,
coulis ou mortier
3 Mise en place d'une
armature pouvant être
équipée de manchettes pour
l'injection sous pression
5 Recépage et soudage d'une
plaque
4 Scellement au coulis, ou
au mortier de l'armature

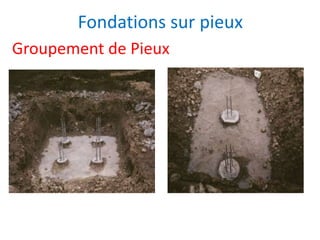

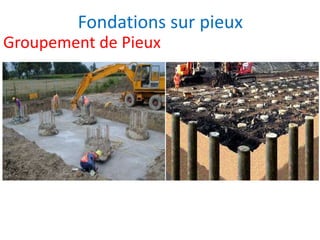

23. Groupement de Pieux
Fondations sur pieux

24. Groupement de Pieux
Fondations sur pieux

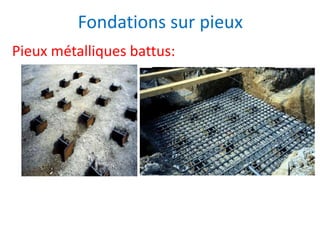

25. Fondations sur pieux
Pieux métalliques battus:

26. Merci pour votre attention
Des questions ?
