Présenté par:
mlle MEDDAHI Kahina
4éme année
Les fondationsLes fondationsLes fondationsLes fondations
Rendu à:
Mr Safir
Mme
Année universitaire: 2008-2009
UNIVERSITE MOULOUD MAMMERI DE TIZI OUZOU
FACULTE DU GENIE DE LA CONSTRUCTION
DEPARTEMENT D’ARCHITECTURE

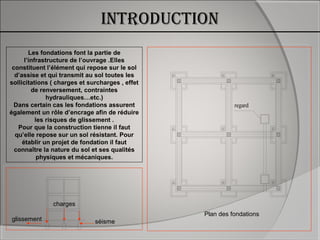

introduction
Les fondations font la partie de
l’infrastructure de l’ouvrage .Elles
constituent l’élément qui repose sur le sol
d’assise et qui transmit au sol toutes les
sollicitations ( charges et surcharges , effet
de renversement, contraintes
hydrauliques…etc.)
Dans certain cas les fondations assurent
également un rôle d’encrage afin de réduire
les risques de glissement .
Pour que la construction tienne il faut
qu’elle repose sur un sol résistant. Pour
établir un projet de fondation il faut
connaître la nature du sol et ses qualités
physiques et mécaniques.
regard
S1 S1 S1
S1
S1
S1 S1
S1S1
Plan des fondations
séismeglissement
charges

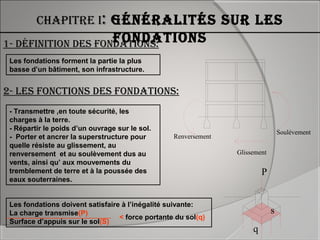

chapitre i: généraLités sur Les
fondations1- définition des fondations:
2- Les fonctions des fondations:
- Transmettre ,en toute sécurité, les
charges à la terre.
- Répartir le poids d’un ouvrage sur le sol.
- Porter et ancrer la superstructure pour
quelle résiste au glissement, au
renversement et au soulèvement dus au
vents, ainsi qu’ aux mouvements du
tremblement de terre et à la poussée des
eaux souterraines.
Les fondations doivent satisfaire à l’inégalité suivante:
La charge transmise(P)
Surface d’appuis sur le sol(S)
< force portante du sol(q)
P
s
q
Glissement
Soulévement
Renversement
Les fondations forment la partie la plus
basse d’un bâtiment, son infrastructure.

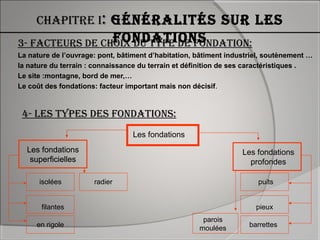

 3- facteurs de choiX du tYpe de fondation:
 La nature de l’ouvrage: pont, bâtiment d’habitation, bâtiment industriel, soutènement …
 la nature du terrain : connaissance du terrain et définition de ses caractéristiques .
 Le site :montagne, bord de mer,…
 Le coût des fondations: facteur important mais non décisif.
chapitre i: généraLités sur Les
fondations
4- Les tYpes des fondations:
Les fondations
superficielles
Les fondations
profondes
Les fondations
Les fondations
superficielles
isolées
filantes
en rigole
radier puits
pieux
barrettes
parois
moulées
chapitre ii: Les fondations
superficieLLes
Les fondations superficielles ou
directes transmettent les efforts
directement au sol. On les
utilisent quand le sol est bon.
1- définition des fondations superficieLLes:
< 5
D
B
coffrageregard
semelle isolee
poteau
barres d'attentes
beton de proprete raccordement
des eaux
longrine
4 4
44
40x3040x30
40x3040x30
40x3040x30
40x3040x30
40x3040x30
40x3040x30
1
2
3
A B C
+0.00
S1 S1 S1
S1
S1
S1 S1
S1S1
- SEMELLE ISOLEE
(ferraillage)
coffrageregard
semelle sou mur
poteau
beton de proprete
barres d'attentes
raccordement des eau
4 4
44
1
2
3
A B C
A
A
D
B
Semelles isolées
regard
30x3030x30
40x3040x30
40x3040x30
40x3040x30
30x3030x30
30x3030x30
+0.00
0.60
0.50
Semelles filantes
Radier
chapitre ii: Les fondations
superficieLLes

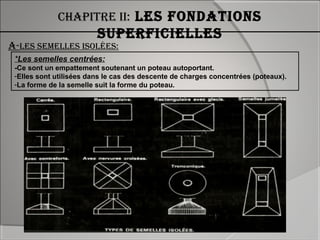

*Les semelles centrées:
-Ce sont un empattement soutenant un poteau autoportant.
-Elles sont utilisées dans le cas des descente de charges concentrées (poteaux).
-La forme de la semelle suit la forme du poteau.
a-Les semeLLes isoLées:
chapitre ii: Les fondations
superficieLLes

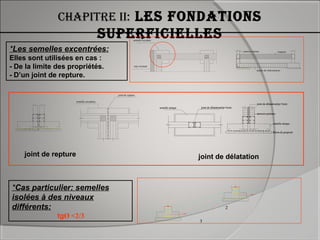

*Les semelles excentrées:
Elles sont utilisées en cas :
- De la limite des propriétés.
- D’un joint de repture.
*Cas particulier: semelles
isolées à des niveaux
différents:
tgØ <2/3
poutre de redressement
longrineamorces poteau
semelle excentre
mur existant
joint de rupture
semelle excentree
joint de dilatation(ép=5cm)semelle unique
Béton de propreté
semelle unique
joint de dilatation(ép=5cm)
amorces poteaux
Cad
40
Cad
40
3
2
joint de repture joint de délatation
joint de dilatation(ép=5cm)semelle unique
Béton de propreté
semelle unique
joint de dilatation(ép=5cm)
amorces poteaux
Chapitre ii: les fondations
superfiCielles

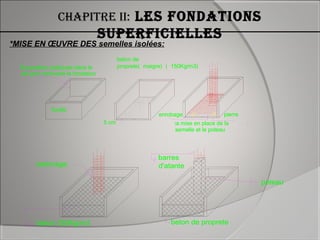

Excavation pratiquee dans le
sol pour recevoire la fondation
beton de
proprete( maigre) ( 150Kg/m3)
5 cm la mise en place de la
semelle et le poteau
pierreenrobage
fouille
beton 350Kg/m3
barres
d'atantebetonage
poteau
beton de proprete
*MISE EN ŒUVRE DES semelles isolées:
Chapitre ii: les fondations
superfiCielles

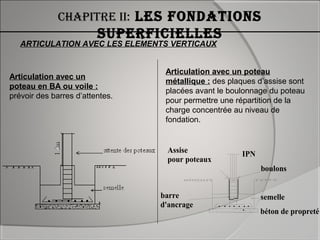

ARTICULATION AVEC LES ELEMENTS VERTICAUX
Articulation avec un
poteau en BA ou voile :
prévoir des barres d’attentes.
Articulation avec un poteau
métallique : des plaques d’assise sont
placées avant le boulonnage du poteau
pour permettre une répartition de la
charge concentrée au niveau de
fondation.
semelle
boulons
Assise
pour poteaux
barre
d'ancrage
IPN
béton de propreté
Chapitre ii: les fondations
superfiCielles
*Dimensionnement d’une semelle
isolée:
a/b = A/B = k
A= kB et B² =Ns / kq
d> max A-a / 4
B-b / 4
ht = d + c
Hp = 6Ø +6
B
A
Ht
hp
d
a b
*Ferraillage d’une semelle isolée:
Parallèle à A: As= Nu (A-a) / 8d. fe/£s avec:
£s=1.15
Parallèle à B: As= Nu (B-b) / 8d. fe/£s
Chapitre ii: les fondations
superfiCielles

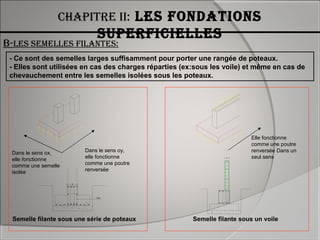

b-les semelles filantes:
- Ce sont des semelles larges suffisamment pour porter une rangée de poteaux.
- Elles sont utilisées en cas des charges réparties (ex:sous les voile) et même en cas de
chevauchement entre les semelles isolées sous les poteaux.
Cad
40
20
Dans le sens ox,
elle fonctionne
comme une semelle
isolée
Dans le sens oy,
elle fonctionne
comme une poutre
renversée
Elle fonctionne
comme une poutre
renversée Dans un
seul sens
Semelle filante sous une série de poteaux Semelle filante sous un voile
Chapitre ii: les fondations
superfiCielles

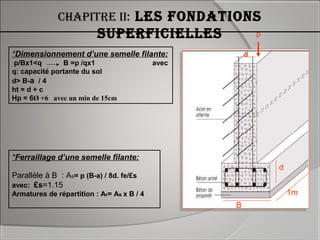

*Dimensionnement d’une semelle filante:
p/Bx1<q B =p /qx1 avec
q: capacité portante du sol
d> B-a / 4
ht = d + c
Hp = 6Ø +6 avec un min de 15cm
*Ferraillage d’une semelle filante:
Parallèle à B : As= p (B-a) / 8d. fe/£s
avec: £s=1.15
Armatures de répartition : Ar= As x B / 4
B
1m
d
a
p
Chapitre ii: les fondations
superfiCielles

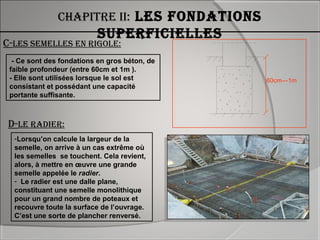

C-les semelles en rigole:
- Ce sont des fondations en gros béton, de
faible profondeur (entre 60cm et 1m ).
- Elle sont utilisées lorsque le sol est
consistant et possédant une capacité
portante suffisante.
d-le radier:
-Lorsqu’on calcule la largeur de la
semelle, on arrive à un cas extrême où
les semelles se touchent. Cela revient,
alors, à mettre en œuvre une grande
semelle appelée le radier.
- Le radier est une dalle plane,
constituant une semelle monolithique
pour un grand nombre de poteaux et
recouvre toute la surface de l’ouvrage.
C’est une sorte de plancher renversé.
60cm—1m
Chapitre ii: les fondations
superfiCielles

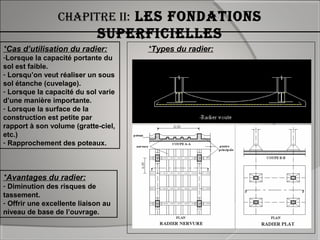

*Cas d’utilisation du radier:
-Lorsque la capacité portante du
sol est faible.
- Lorsqu’on veut réaliser un sous
sol étanche (cuvelage).
- Lorsque la capacité du sol varie
d’une manière importante.
- Lorsque la surface de la
construction est petite par
rapport à son volume (gratte-ciel,
etc.)
- Rapprochement des poteaux.
*Avantages du radier:
- Diminution des risques de
tassement.
- Offrir une excellente liaison au
niveau de base de l’ouvrage.
*Types du radier:

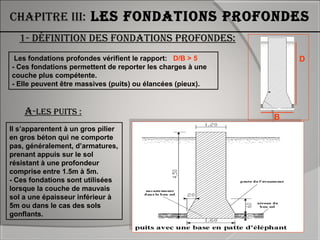

Chapitre iii: les fondations profondes
1- définition des fondations profondes:
Les fondations profondes vérifient le rapport: D/B > 5
- Ces fondations permettent de reporter les charges à une
couche plus compétente.
- Elle peuvent être massives (puits) ou élancées (pieux).
a-les puits :
Il s’apparentent à un gros pilier
en gros béton qui ne comporte
pas, généralement, d’armatures,
prenant appuis sur le sol
résistant à une profondeur
comprise entre 1.5m à 5m.
- Ces fondations sont utilisées
lorsque la couche de mauvais
sol a une épaisseur inférieur à
5m ou dans le cas des sols
gonflants.
D
B
Chapitre iii: les fondations profondes
puitspoteau
semelle isolee
niveau du bon sol
armatures d'ancragelongrine
gros béton
*Puits en plan et en élévation :
Chapitre iii: les fondations profondes
b-les pieux:
-Les pieux représentent une solution technique à l’éloignement en profondeur du sol
porteur.
- Ce sont des éléments très allongés dont la longueur est de l’ordre d’une dizaine de
mètres.
- Ils ont, généralement une section circulaire (plus facile à mettre en œuvre).
*Cas d’utilisation des pieux:
-Lorsque la couche du sol est de très
faible capacité portante.
-Lorsque le bâtiment est sollicité par
des forces horizontales.
- Pour les tours de transmission et les
plates forme offshore.
- Les butées des ponts, afin d’éviter
l’érosion du sol (figure ci-contre)
érosion
du sol
pieux
pont
Chapitre iii: les fondations profondes

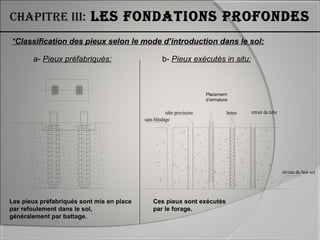

b- Pieux exécutés in situ:a- Pieux préfabriqués:
sans blindage
tube provisoire beton retrait du tube
niveau du bon sol
*Classification des pieux selon le mode d’introduction dans le sol:
Les pieux préfabriqués sont mis en place
par refoulement dans le sol,
généralement par battage.
Ces pieux sont exécutés
par le forage.
Placement
d’armature
Chapitre iii: les fondations profondes

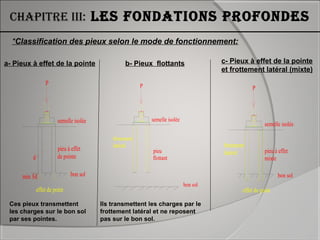

*Classification des pieux selon le mode de fonctionnement:
40
min 3d
d
bon sol
pieu à effet
de pointe
semelle isolée
P
effet de point
40
pieu
flottant
semelle isolée
P
bon sol
frotement
latéral
40
bon sol
pieu à effet
mixte
semelle isolée
P
effet de point
frotement
latéral
a- Pieux à effet de la pointe b- Pieux flottants c- Pieux à effet de la pointe
et frottement latéral (mixte)
Ces pieux transmettent
les charges sur le bon sol
par ses pointes.
Ils transmettent les charges par le
frottement latéral et ne reposent
pas sur le bon sol.
Chapitre iv: les Contraintes
plancher
coupure
etanche
écran
d'étancheité
verticale
Sable
Gravillon
Drain sur forme
betonnée
Semlle
Béton de
propreté

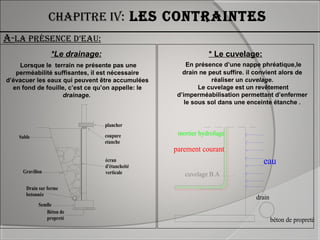

*Le drainage:
a-la présenCe d’eau:
Lorsque le terrain ne présente pas une
perméabilité suffisantes, il est nécessaire
d’évacuer les eaux qui peuvent être accumulées
en fond de fouille, c’est ce qu’on appelle: le
drainage.
drain
mortier hydrofuge
parement courant
cuvelage B.A
béton de propreté
eau
En présence d’une nappe phréatique,le
drain ne peut suffire. il convient alors de
réaliser un cuvelage.
Le cuvelage est un revêtement
d’imperméabilisation permettant d’enfermer
le sous sol dans une enceinte étanche .
* Le cuvelage:
Chapitre iv: les Contraintes

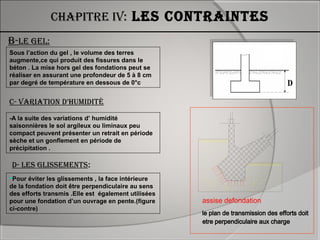

b-le gel:
Sous l’action du gel , le volume des terres
augmente,ce qui produit des fissures dans le
béton . La mise hors gel des fondations peut se
réaliser en assurant une profondeur de 5 à 8 cm
par degré de température en dessous de 0°c
-A la suite des variations d’ humidité
saisonnières le sol argileux ou liminaux peu
compact peuvent présenter un retrait en période
sèche et un gonflement en période de
précipitation .
C- variation d’humidité
Pour éviter les glissements , la face intérieure
de la fondation doit être perpendiculaire au sens
des efforts transmis .Elle est également utilisées
pour une fondation d’un ouvrage en pente.(figure
ci-contre)
d- les glissements::
assise defondation
le plan de transmission des efforts doit
etre perpendiculaire aux charge

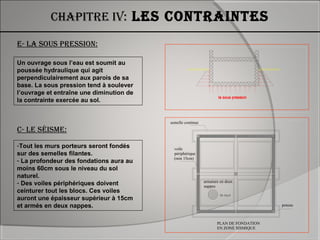

la sous pression
E- La sous prEssion:
ChapitrE iv: LEs ContraintEs
Un ouvrage sous l’eau est soumit au
poussée hydraulique qui agit
perpendiculairement aux parois de sa
base. La sous pression tend à soulever
l’ouvrage et entraîne une diminution de
la contrainte exercée au sol.
C- LE séismE:
-Tout les murs porteurs seront fondés
sur des semelles filantes.
- La profondeur des fondations aura au
moins 60cm sous le niveau du sol
naturel.
- Des voiles périphériques doivent
ceinturer tout les blocs. Ces voiles
auront une épaisseur supérieur à 15cm
et armés en deux nappes.
armature en deux
nappes
voile
périphérique
(min 15cm)
semelle continue
poteau
PLAN DE FONDATION
EN ZONE SISMIQUE
TS 15x15

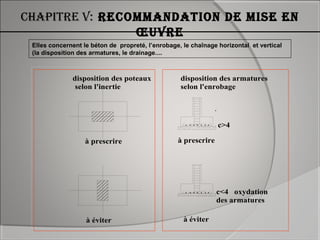

ChapitrE v: rECommanDation DE misE En
ŒuvrE
à prescrire
à éviter à éviter
à prescrire
c>4
c<4 oxydation
des armatures
disposition des poteaux
selon l'inertie
disposition des armatures
selon l'enrobage
Elles concernent le béton de propreté, l’enrobage, le chaînage horizontal et vertical
(la disposition des armatures, le drainage....

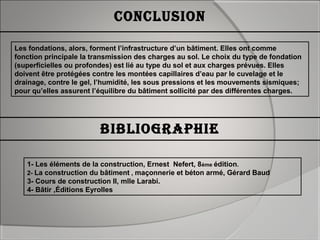

ConCLusion
1- Les éléments de la construction, Ernest Nefert, 8éme édition.
2- La construction du bâtiment , maçonnerie et béton armé, Gérard Baud
3- Cours de construction II, mlle Larabi.
4- Bâtir ,Éditions Eyrolles
bibLiographiE
Les fondations, alors, forment l’infrastructure d’un bâtiment. Elles ont comme
fonction principale la transmission des charges au sol. Le choix du type de fondation
(superficielles ou profondes) est lié au type du sol et aux charges prévues. Elles
doivent être protégées contre les montées capillaires d’eau par le cuvelage et le
drainage, contre le gel, l’humidité, les sous pressions et les mouvements sismiques;
pour qu’elles assurent l’équilibre du bâtiment sollicité par des différentes charges.
mErCi

Contenu connexe

Tendances

Les dalles
Les dallesLes dalles
Les dalles
Sami Sahli

Béton précontraint 01
Béton précontraint 01Béton précontraint 01
Béton précontraint 01
Sami Sahli

Planchers en béton
Planchers en bétonPlanchers en béton
Planchers en béton
Quang Huy Nguyen

Renforcement par chemisage en beton
Renforcement par chemisage en beton Renforcement par chemisage en beton
Renforcement par chemisage en beton
ILYES MHAMMEDIA

Dalle nervuré
Dalle nervuréDalle nervuré
Dalle nervuré
Leila Lyla

Construction mixte
Construction mixteConstruction mixte
Construction mixte
MawloudFellahi

charges permanentes
charges permanentescharges permanentes
charges permanentes
Minanissa Mima

exemple-de-descente-de-charges
exemple-de-descente-de-chargesexemple-de-descente-de-charges
exemple-de-descente-de-charges
rabahrabah

Charpente métallique
Charpente métallique Charpente métallique
Charpente métallique
Sami Sahli

Fondation superficielle
Fondation superficielleFondation superficielle
Fondation superficielle
Ilyas Driouche

137021322 ch-4-les-ouvrages-de-soutenement
137021322 ch-4-les-ouvrages-de-soutenement137021322 ch-4-les-ouvrages-de-soutenement
137021322 ch-4-les-ouvrages-de-soutenement
riad taftaf

Cours Béton Armé II _ Nguyen Quang Huy
Cours Béton Armé II _ Nguyen Quang HuyCours Béton Armé II _ Nguyen Quang Huy
Cours Béton Armé II _ Nguyen Quang Huy
Quang Huy Nguyen

Calcul des voiles en BA selon l’EC2
Calcul des voiles en BA selon l’EC2Calcul des voiles en BA selon l’EC2
Calcul des voiles en BA selon l’EC2
Quang Huy Nguyen

Fondations profondes
Fondations profondesFondations profondes
Fondations profondes
Sami Sahli


Tendances (20)

Les dalles
Les dallesLes dalles
Les dalles

Joints
JointsJoints
Joints

Béton précontraint 01
Béton précontraint 01Béton précontraint 01
Béton précontraint 01

Planchers en béton
Planchers en bétonPlanchers en béton
Planchers en béton

Renforcement par chemisage en beton
Renforcement par chemisage en beton Renforcement par chemisage en beton
Renforcement par chemisage en beton

Dalle nervuré
Dalle nervuréDalle nervuré
Dalle nervuré

Construction mixte
Construction mixteConstruction mixte
Construction mixte

Fondations
FondationsFondations
Fondations

charges permanentes
charges permanentescharges permanentes
charges permanentes

exemple-de-descente-de-charges
exemple-de-descente-de-chargesexemple-de-descente-de-charges
exemple-de-descente-de-charges

Fondations 03
Fondations 03Fondations 03
Fondations 03

fondation
fondationfondation
fondation

Plancher 1
Plancher 1Plancher 1
Plancher 1

Charpente métallique
Charpente métallique Charpente métallique
Charpente métallique

Fondation superficielle
Fondation superficielleFondation superficielle
Fondation superficielle

137021322 ch-4-les-ouvrages-de-soutenement
137021322 ch-4-les-ouvrages-de-soutenement137021322 ch-4-les-ouvrages-de-soutenement
137021322 ch-4-les-ouvrages-de-soutenement

Cours Béton Armé II _ Nguyen Quang Huy
Cours Béton Armé II _ Nguyen Quang HuyCours Béton Armé II _ Nguyen Quang Huy
Cours Béton Armé II _ Nguyen Quang Huy

Calcul des voiles en BA selon l’EC2
Calcul des voiles en BA selon l’EC2Calcul des voiles en BA selon l’EC2
Calcul des voiles en BA selon l’EC2

Fondations profondes
Fondations profondesFondations profondes
Fondations profondes

Planchers 01
Planchers 01Planchers 01
Planchers 01


En vedette

Cours fondations superficielles-cnam-procedes-generaux-de-construction(1)
Cours fondations superficielles-cnam-procedes-generaux-de-construction(1)Cours fondations superficielles-cnam-procedes-generaux-de-construction(1)
Cours fondations superficielles-cnam-procedes-generaux-de-construction(1)
Paky Maiga

03 fondations superficielles - solutionnaire (étudiants)
03   fondations superficielles - solutionnaire (étudiants)03   fondations superficielles - solutionnaire (étudiants)
03 fondations superficielles - solutionnaire (étudiants)
Aissa Ouai

Cv corriger pdf
Cv corriger pdfCv corriger pdf
Cv corriger pdf
rochdi26

Béton armé 03
Béton armé 03Béton armé 03
Béton armé 03
Sami Sahli

Le BéTon Armé
Le BéTon ArméLe BéTon Armé
Le BéTon Armé
jexpoz

Béton armé 02
Béton armé 02Béton armé 02
Béton armé 02
Sami Sahli

Chemins de fer chapitre 1 généralités
Chemins de fer chapitre 1 généralitésChemins de fer chapitre 1 généralités
Chemins de fer chapitre 1 généralités
Adel Nehaoua

Chemins de fer chapitre 3 : dimensionnement des structures d'assise
Chemins de fer chapitre 3 : dimensionnement des structures d'assiseChemins de fer chapitre 3 : dimensionnement des structures d'assise
Chemins de fer chapitre 3 : dimensionnement des structures d'assise
Adel Nehaoua

cours de Fondations(Comparaison de FS par semelles & radier)
cours de Fondations(Comparaison de FS par semelles & radier)cours de Fondations(Comparaison de FS par semelles & radier)
cours de Fondations(Comparaison de FS par semelles & radier)
massinissachilla

B10 - choix des critères de définition des niveaux de service
B10 - choix des critères de définition des niveaux de serviceB10 - choix des critères de définition des niveaux de service
B10 - choix des critères de définition des niveaux de service
Adel Nehaoua

B50 - sequences d'aménagemen
B50 - sequences d'aménagemenB50 - sequences d'aménagemen
B50 - sequences d'aménagemen
Adel Nehaoua

Les fondations
Les fondationsLes fondations
Les fondations
Said Baazi

Chemins de fer chapitre 2 : géométrie de la voie
Chemins de fer chapitre 2 : géométrie de la voieChemins de fer chapitre 2 : géométrie de la voie
Chemins de fer chapitre 2 : géométrie de la voie
Adel Nehaoua

Chemins de fer chapitre 4 : maintenance de la voie
Chemins de fer chapitre 4 : maintenance de la voieChemins de fer chapitre 4 : maintenance de la voie
Chemins de fer chapitre 4 : maintenance de la voie
Adel Nehaoua

Cours Béton Armé I _ Nguyen Quang Huy
Cours Béton Armé I _ Nguyen Quang HuyCours Béton Armé I _ Nguyen Quang Huy
Cours Béton Armé I _ Nguyen Quang Huy
Quang Huy Nguyen


En vedette (17)

Cours fondations superficielles-cnam-procedes-generaux-de-construction(1)
Cours fondations superficielles-cnam-procedes-generaux-de-construction(1)Cours fondations superficielles-cnam-procedes-generaux-de-construction(1)
Cours fondations superficielles-cnam-procedes-generaux-de-construction(1)

03 fondations superficielles - solutionnaire (étudiants)
03   fondations superficielles - solutionnaire (étudiants)03   fondations superficielles - solutionnaire (étudiants)
03 fondations superficielles - solutionnaire (étudiants)

Béton armé
Béton arméBéton armé
Béton armé

Béton 01
Béton 01Béton 01
Béton 01

Cv corriger pdf
Cv corriger pdfCv corriger pdf
Cv corriger pdf

Béton armé 03
Béton armé 03Béton armé 03
Béton armé 03

Le BéTon Armé
Le BéTon ArméLe BéTon Armé
Le BéTon Armé

Béton armé 02
Béton armé 02Béton armé 02
Béton armé 02

Chemins de fer chapitre 1 généralités
Chemins de fer chapitre 1 généralitésChemins de fer chapitre 1 généralités
Chemins de fer chapitre 1 généralités

Chemins de fer chapitre 3 : dimensionnement des structures d'assise
Chemins de fer chapitre 3 : dimensionnement des structures d'assiseChemins de fer chapitre 3 : dimensionnement des structures d'assise
Chemins de fer chapitre 3 : dimensionnement des structures d'assise

cours de Fondations(Comparaison de FS par semelles & radier)
cours de Fondations(Comparaison de FS par semelles & radier)cours de Fondations(Comparaison de FS par semelles & radier)
cours de Fondations(Comparaison de FS par semelles & radier)

B10 - choix des critères de définition des niveaux de service
B10 - choix des critères de définition des niveaux de serviceB10 - choix des critères de définition des niveaux de service
B10 - choix des critères de définition des niveaux de service

B50 - sequences d'aménagemen
B50 - sequences d'aménagemenB50 - sequences d'aménagemen
B50 - sequences d'aménagemen

Les fondations
Les fondationsLes fondations
Les fondations

Chemins de fer chapitre 2 : géométrie de la voie
Chemins de fer chapitre 2 : géométrie de la voieChemins de fer chapitre 2 : géométrie de la voie
Chemins de fer chapitre 2 : géométrie de la voie

Chemins de fer chapitre 4 : maintenance de la voie
Chemins de fer chapitre 4 : maintenance de la voieChemins de fer chapitre 4 : maintenance de la voie
Chemins de fer chapitre 4 : maintenance de la voie

Cours Béton Armé I _ Nguyen Quang Huy
Cours Béton Armé I _ Nguyen Quang HuyCours Béton Armé I _ Nguyen Quang Huy
Cours Béton Armé I _ Nguyen Quang Huy


Similaire à Fondations 02

fondations02-130909033455-_2.pdf
fondations02-130909033455-_2.pdffondations02-130909033455-_2.pdf
fondations02-130909033455-_2.pdf
YoussefLrhilrha

Exposé Construction.ppt
Exposé Construction.pptExposé Construction.ppt
Exposé Construction.ppt
MohamedAmineLemdani1

Les fondations
Les fondationsLes fondations
Les fondations
ImeneBoulbir

Fondations & structure en pierre
Fondations & structure en pierreFondations & structure en pierre
Fondations & structure en pierre
dalia yaici

Sol et fondation
Sol et fondationSol et fondation
Sol et fondation
Abdoulaye SECK

Constructions Et Batiments
Constructions Et BatimentsConstructions Et Batiments
Constructions Et Batiments
OURAHOU Mohamed

fondations-semelles-isolées-final.pptx
fondations-semelles-isolées-final.pptxfondations-semelles-isolées-final.pptx
fondations-semelles-isolées-final.pptx
MohamedAmineLemdani1

Plancher
PlancherPlancher
02 terrassements-et-fondations
02 terrassements-et-fondations02 terrassements-et-fondations
02 terrassements-et-fondations
m.a bensaaoud

02 terrassements-et-fondations
02 terrassements-et-fondations02 terrassements-et-fondations
02 terrassements-et-fondations
fritz donald Piam Njomo

chapitre1-planchers.pdf
chapitre1-planchers.pdfchapitre1-planchers.pdf
chapitre1-planchers.pdf
Taibi BOUKALMOUNE

chapitre1-planchers (7).pdf
chapitre1-planchers (7).pdfchapitre1-planchers (7).pdf
chapitre1-planchers (7).pdf
tewngom1

Les dalles
Les dallesLes dalles
Les dalles
Sami Sahli

Les planchers
Les planchersLes planchers
Les planchers
Slimane Kemiha

éléments structuraux de batiment part 01.pdf
éléments structuraux de batiment part 01.pdféléments structuraux de batiment part 01.pdf
éléments structuraux de batiment part 01.pdf
AbdouCh13

Les étapes de fondations construction.pptx
Les étapes de fondations construction.pptxLes étapes de fondations construction.pptx
Les étapes de fondations construction.pptx
pjdsahara

Chapitre3-Classififcation des structures de chaussu00E9e.pptx
Chapitre3-Classififcation des structures de  chaussu00E9e.pptxChapitre3-Classififcation des structures de  chaussu00E9e.pptx
Chapitre3-Classififcation des structures de chaussu00E9e.pptx
ModesteTiemele


Similaire à Fondations 02 (20)

fondations02-130909033455-_2.pdf
fondations02-130909033455-_2.pdffondations02-130909033455-_2.pdf
fondations02-130909033455-_2.pdf

Exposé Construction.ppt
Exposé Construction.pptExposé Construction.ppt
Exposé Construction.ppt

Les fondations
Les fondationsLes fondations
Les fondations

Fondations & structure en pierre
Fondations & structure en pierreFondations & structure en pierre
Fondations & structure en pierre

Sol et fondation
Sol et fondationSol et fondation
Sol et fondation

Constructions Et Batiments
Constructions Et BatimentsConstructions Et Batiments
Constructions Et Batiments

fondations-semelles-isolées-final.pptx
fondations-semelles-isolées-final.pptxfondations-semelles-isolées-final.pptx
fondations-semelles-isolées-final.pptx

Plancher
PlancherPlancher
Plancher

02 terrassements-et-fondations
02 terrassements-et-fondations02 terrassements-et-fondations
02 terrassements-et-fondations

02 terrassements-et-fondations
02 terrassements-et-fondations02 terrassements-et-fondations
02 terrassements-et-fondations

chapitre1-planchers.pdf
chapitre1-planchers.pdfchapitre1-planchers.pdf
chapitre1-planchers.pdf

chapitre1-planchers (7).pdf
chapitre1-planchers (7).pdfchapitre1-planchers (7).pdf
chapitre1-planchers (7).pdf

Les dalles
Les dallesLes dalles
Les dalles

Planchers 05
Planchers 05Planchers 05
Planchers 05

Les planchers
Les planchersLes planchers
Les planchers

Platforme
PlatformePlatforme
Platforme

Planchers 03
Planchers 03Planchers 03
Planchers 03

éléments structuraux de batiment part 01.pdf
éléments structuraux de batiment part 01.pdféléments structuraux de batiment part 01.pdf
éléments structuraux de batiment part 01.pdf

Les étapes de fondations construction.pptx
Les étapes de fondations construction.pptxLes étapes de fondations construction.pptx
Les étapes de fondations construction.pptx

Chapitre3-Classififcation des structures de chaussu00E9e.pptx
Chapitre3-Classififcation des structures de  chaussu00E9e.pptxChapitre3-Classififcation des structures de  chaussu00E9e.pptx
Chapitre3-Classififcation des structures de chaussu00E9e.pptx


Plus de Sami Sahli

AL HAMRA HCA
AL HAMRA HCAAL HAMRA HCA
AL HAMRA HCA
Sami Sahli

Toyo ito
Toyo itoToyo ito
Toyo ito
Sami Sahli

Mur rideau
Mur rideau Mur rideau
Mur rideau
Sami Sahli

Oscar niemeyer
Oscar niemeyerOscar niemeyer
Oscar niemeyer
Sami Sahli

Satiago Calatrava
Satiago CalatravaSatiago Calatrava
Satiago Calatrava
Sami Sahli

Zaha hadid
Zaha hadidZaha hadid
Zaha hadid
Sami Sahli

Ecole primaire
Ecole primaire Ecole primaire
Ecole primaire
Sami Sahli

Frank loyd Wright
Frank loyd WrightFrank loyd Wright
Frank loyd Wright
Sami Sahli

Cours alea sismique
Cours alea sismiqueCours alea sismique
Cours alea sismique
Sami Sahli

Acier infrastructure
Acier infrastructureAcier infrastructure
Acier infrastructure
Sami Sahli

la Maison mozabite
la Maison mozabitela Maison mozabite
la Maison mozabite
Sami Sahli

Otto wagner
Otto wagnerOtto wagner
Otto wagner
Sami Sahli

Hamma les annasser. au 01
Hamma   les annasser. au 01Hamma   les annasser. au 01
Hamma les annasser. au 01
Sami Sahli

Présentation de projet urbain
Présentation de projet urbainPrésentation de projet urbain
Présentation de projet urbain
Sami Sahli

L’habitat intermédiaire
L’habitat   intermédiaire L’habitat   intermédiaire
L’habitat intermédiaire
Sami Sahli

Généralité sur les sols
Généralité sur les solsGénéralité sur les sols
Généralité sur les sols
Sami Sahli

Cour 04-le-new-urbanisme
Cour 04-le-new-urbanismeCour 04-le-new-urbanisme
Cour 04-le-new-urbanisme
Sami Sahli

Boufarik
BoufarikBoufarik
Boufarik
Sami Sahli

Analyse d'un hôtel
Analyse d'un hôtel Analyse d'un hôtel
Analyse d'un hôtel
Sami Sahli

Complexe de loisir à medea
Complexe de loisir à medeaComplexe de loisir à medea
Complexe de loisir à medea
Sami Sahli


Plus de Sami Sahli (20)

AL HAMRA HCA
AL HAMRA HCAAL HAMRA HCA
AL HAMRA HCA

Toyo ito
Toyo itoToyo ito
Toyo ito

Mur rideau
Mur rideau Mur rideau
Mur rideau

Oscar niemeyer
Oscar niemeyerOscar niemeyer
Oscar niemeyer

Satiago Calatrava
Satiago CalatravaSatiago Calatrava
Satiago Calatrava

Zaha hadid
Zaha hadidZaha hadid
Zaha hadid

Ecole primaire
Ecole primaire Ecole primaire
Ecole primaire

Frank loyd Wright
Frank loyd WrightFrank loyd Wright
Frank loyd Wright

Cours alea sismique
Cours alea sismiqueCours alea sismique
Cours alea sismique

Acier infrastructure
Acier infrastructureAcier infrastructure
Acier infrastructure

la Maison mozabite
la Maison mozabitela Maison mozabite
la Maison mozabite

Otto wagner
Otto wagnerOtto wagner
Otto wagner

Hamma les annasser. au 01
Hamma   les annasser. au 01Hamma   les annasser. au 01
Hamma les annasser. au 01

Présentation de projet urbain
Présentation de projet urbainPrésentation de projet urbain
Présentation de projet urbain

L’habitat intermédiaire
L’habitat   intermédiaire L’habitat   intermédiaire
L’habitat intermédiaire

Généralité sur les sols
Généralité sur les solsGénéralité sur les sols
Généralité sur les sols

Cour 04-le-new-urbanisme
Cour 04-le-new-urbanismeCour 04-le-new-urbanisme
Cour 04-le-new-urbanisme

Boufarik
BoufarikBoufarik
Boufarik

Analyse d'un hôtel
Analyse d'un hôtel Analyse d'un hôtel
Analyse d'un hôtel

Complexe de loisir à medea
Complexe de loisir à medeaComplexe de loisir à medea
Complexe de loisir à medea


Fondations 02

  • 1. Présenté par: mlle MEDDAHI Kahina 4éme année Les fondationsLes fondationsLes fondationsLes fondations Rendu à: Mr Safir Mme Année universitaire: 2008-2009 UNIVERSITE MOULOUD MAMMERI DE TIZI OUZOU FACULTE DU GENIE DE LA CONSTRUCTION DEPARTEMENT D’ARCHITECTURE
  • 2. introduction Les fondations font la partie de l’infrastructure de l’ouvrage .Elles constituent l’élément qui repose sur le sol d’assise et qui transmit au sol toutes les sollicitations ( charges et surcharges , effet de renversement, contraintes hydrauliques…etc.) Dans certain cas les fondations assurent également un rôle d’encrage afin de réduire les risques de glissement . Pour que la construction tienne il faut qu’elle repose sur un sol résistant. Pour établir un projet de fondation il faut connaître la nature du sol et ses qualités physiques et mécaniques. regard S1 S1 S1 S1 S1 S1 S1 S1S1 Plan des fondations séismeglissement charges
  • 3. chapitre i: généraLités sur Les fondations1- définition des fondations: 2- Les fonctions des fondations: - Transmettre ,en toute sécurité, les charges à la terre. - Répartir le poids d’un ouvrage sur le sol. - Porter et ancrer la superstructure pour quelle résiste au glissement, au renversement et au soulèvement dus au vents, ainsi qu’ aux mouvements du tremblement de terre et à la poussée des eaux souterraines. Les fondations doivent satisfaire à l’inégalité suivante: La charge transmise(P) Surface d’appuis sur le sol(S) < force portante du sol(q) P s q Glissement Soulévement Renversement Les fondations forment la partie la plus basse d’un bâtiment, son infrastructure.
  • 4.  3- facteurs de choiX du tYpe de fondation:  La nature de l’ouvrage: pont, bâtiment d’habitation, bâtiment industriel, soutènement …  la nature du terrain : connaissance du terrain et définition de ses caractéristiques .  Le site :montagne, bord de mer,…  Le coût des fondations: facteur important mais non décisif. chapitre i: généraLités sur Les fondations 4- Les tYpes des fondations: Les fondations superficielles Les fondations profondes Les fondations Les fondations superficielles isolées filantes en rigole radier puits pieux barrettes parois moulées
  • 5. chapitre ii: Les fondations superficieLLes Les fondations superficielles ou directes transmettent les efforts directement au sol. On les utilisent quand le sol est bon. 1- définition des fondations superficieLLes: < 5 D B coffrageregard semelle isolee poteau barres d'attentes beton de proprete raccordement des eaux longrine 4 4 44 40x3040x30 40x3040x30 40x3040x30 40x3040x30 40x3040x30 40x3040x30 1 2 3 A B C +0.00 S1 S1 S1 S1 S1 S1 S1 S1S1 - SEMELLE ISOLEE (ferraillage) coffrageregard semelle sou mur poteau beton de proprete barres d'attentes raccordement des eau 4 4 44 1 2 3 A B C A A D B Semelles isolées regard 30x3030x30 40x3040x30 40x3040x30 40x3040x30 30x3030x30 30x3030x30 +0.00 0.60 0.50 Semelles filantes Radier
  • 6. chapitre ii: Les fondations superficieLLes *Les semelles centrées: -Ce sont un empattement soutenant un poteau autoportant. -Elles sont utilisées dans le cas des descente de charges concentrées (poteaux). -La forme de la semelle suit la forme du poteau. a-Les semeLLes isoLées:
  • 7. chapitre ii: Les fondations superficieLLes *Les semelles excentrées: Elles sont utilisées en cas : - De la limite des propriétés. - D’un joint de repture. *Cas particulier: semelles isolées à des niveaux différents: tgØ <2/3 poutre de redressement longrineamorces poteau semelle excentre mur existant joint de rupture semelle excentree joint de dilatation(ép=5cm)semelle unique Béton de propreté semelle unique joint de dilatation(ép=5cm) amorces poteaux Cad 40 Cad 40 3 2 joint de repture joint de délatation joint de dilatation(ép=5cm)semelle unique Béton de propreté semelle unique joint de dilatation(ép=5cm) amorces poteaux
  • 8. Chapitre ii: les fondations superfiCielles Excavation pratiquee dans le sol pour recevoire la fondation beton de proprete( maigre) ( 150Kg/m3) 5 cm la mise en place de la semelle et le poteau pierreenrobage fouille beton 350Kg/m3 barres d'atantebetonage poteau beton de proprete *MISE EN ŒUVRE DES semelles isolées:
  • 9. Chapitre ii: les fondations superfiCielles ARTICULATION AVEC LES ELEMENTS VERTICAUX Articulation avec un poteau en BA ou voile : prévoir des barres d’attentes. Articulation avec un poteau métallique : des plaques d’assise sont placées avant le boulonnage du poteau pour permettre une répartition de la charge concentrée au niveau de fondation. semelle boulons Assise pour poteaux barre d'ancrage IPN béton de propreté
  • 10. Chapitre ii: les fondations superfiCielles *Dimensionnement d’une semelle isolée: a/b = A/B = k A= kB et B² =Ns / kq d> max A-a / 4 B-b / 4 ht = d + c Hp = 6Ø +6 B A Ht hp d a b *Ferraillage d’une semelle isolée: Parallèle à A: As= Nu (A-a) / 8d. fe/£s avec: £s=1.15 Parallèle à B: As= Nu (B-b) / 8d. fe/£s
  • 11. Chapitre ii: les fondations superfiCielles b-les semelles filantes: - Ce sont des semelles larges suffisamment pour porter une rangée de poteaux. - Elles sont utilisées en cas des charges réparties (ex:sous les voile) et même en cas de chevauchement entre les semelles isolées sous les poteaux. Cad 40 20 Dans le sens ox, elle fonctionne comme une semelle isolée Dans le sens oy, elle fonctionne comme une poutre renversée Elle fonctionne comme une poutre renversée Dans un seul sens Semelle filante sous une série de poteaux Semelle filante sous un voile
  • 12. Chapitre ii: les fondations superfiCielles *Dimensionnement d’une semelle filante: p/Bx1<q B =p /qx1 avec q: capacité portante du sol d> B-a / 4 ht = d + c Hp = 6Ø +6 avec un min de 15cm *Ferraillage d’une semelle filante: Parallèle à B : As= p (B-a) / 8d. fe/£s avec: £s=1.15 Armatures de répartition : Ar= As x B / 4 B 1m d a p
  • 13. Chapitre ii: les fondations superfiCielles C-les semelles en rigole: - Ce sont des fondations en gros béton, de faible profondeur (entre 60cm et 1m ). - Elle sont utilisées lorsque le sol est consistant et possédant une capacité portante suffisante. d-le radier: -Lorsqu’on calcule la largeur de la semelle, on arrive à un cas extrême où les semelles se touchent. Cela revient, alors, à mettre en œuvre une grande semelle appelée le radier. - Le radier est une dalle plane, constituant une semelle monolithique pour un grand nombre de poteaux et recouvre toute la surface de l’ouvrage. C’est une sorte de plancher renversé. 60cm—1m
  • 14. Chapitre ii: les fondations superfiCielles *Cas d’utilisation du radier: -Lorsque la capacité portante du sol est faible. - Lorsqu’on veut réaliser un sous sol étanche (cuvelage). - Lorsque la capacité du sol varie d’une manière importante. - Lorsque la surface de la construction est petite par rapport à son volume (gratte-ciel, etc.) - Rapprochement des poteaux. *Avantages du radier: - Diminution des risques de tassement. - Offrir une excellente liaison au niveau de base de l’ouvrage. *Types du radier:
  • 15. Chapitre iii: les fondations profondes 1- définition des fondations profondes: Les fondations profondes vérifient le rapport: D/B > 5 - Ces fondations permettent de reporter les charges à une couche plus compétente. - Elle peuvent être massives (puits) ou élancées (pieux). a-les puits : Il s’apparentent à un gros pilier en gros béton qui ne comporte pas, généralement, d’armatures, prenant appuis sur le sol résistant à une profondeur comprise entre 1.5m à 5m. - Ces fondations sont utilisées lorsque la couche de mauvais sol a une épaisseur inférieur à 5m ou dans le cas des sols gonflants. D B
  • 16. Chapitre iii: les fondations profondes puitspoteau semelle isolee niveau du bon sol armatures d'ancragelongrine gros béton *Puits en plan et en élévation :
  • 17. Chapitre iii: les fondations profondes b-les pieux: -Les pieux représentent une solution technique à l’éloignement en profondeur du sol porteur. - Ce sont des éléments très allongés dont la longueur est de l’ordre d’une dizaine de mètres. - Ils ont, généralement une section circulaire (plus facile à mettre en œuvre). *Cas d’utilisation des pieux: -Lorsque la couche du sol est de très faible capacité portante. -Lorsque le bâtiment est sollicité par des forces horizontales. - Pour les tours de transmission et les plates forme offshore. - Les butées des ponts, afin d’éviter l’érosion du sol (figure ci-contre) érosion du sol pieux pont
  • 18. Chapitre iii: les fondations profondes b- Pieux exécutés in situ:a- Pieux préfabriqués: sans blindage tube provisoire beton retrait du tube niveau du bon sol *Classification des pieux selon le mode d’introduction dans le sol: Les pieux préfabriqués sont mis en place par refoulement dans le sol, généralement par battage. Ces pieux sont exécutés par le forage. Placement d’armature
  • 19. Chapitre iii: les fondations profondes *Classification des pieux selon le mode de fonctionnement: 40 min 3d d bon sol pieu à effet de pointe semelle isolée P effet de point 40 pieu flottant semelle isolée P bon sol frotement latéral 40 bon sol pieu à effet mixte semelle isolée P effet de point frotement latéral a- Pieux à effet de la pointe b- Pieux flottants c- Pieux à effet de la pointe et frottement latéral (mixte) Ces pieux transmettent les charges sur le bon sol par ses pointes. Ils transmettent les charges par le frottement latéral et ne reposent pas sur le bon sol.
  • 20. Chapitre iv: les Contraintes plancher coupure etanche écran d'étancheité verticale Sable Gravillon Drain sur forme betonnée Semlle Béton de propreté *Le drainage: a-la présenCe d’eau: Lorsque le terrain ne présente pas une perméabilité suffisantes, il est nécessaire d’évacuer les eaux qui peuvent être accumulées en fond de fouille, c’est ce qu’on appelle: le drainage. drain mortier hydrofuge parement courant cuvelage B.A béton de propreté eau En présence d’une nappe phréatique,le drain ne peut suffire. il convient alors de réaliser un cuvelage. Le cuvelage est un revêtement d’imperméabilisation permettant d’enfermer le sous sol dans une enceinte étanche . * Le cuvelage:
  • 21. Chapitre iv: les Contraintes b-le gel: Sous l’action du gel , le volume des terres augmente,ce qui produit des fissures dans le béton . La mise hors gel des fondations peut se réaliser en assurant une profondeur de 5 à 8 cm par degré de température en dessous de 0°c -A la suite des variations d’ humidité saisonnières le sol argileux ou liminaux peu compact peuvent présenter un retrait en période sèche et un gonflement en période de précipitation . C- variation d’humidité Pour éviter les glissements , la face intérieure de la fondation doit être perpendiculaire au sens des efforts transmis .Elle est également utilisées pour une fondation d’un ouvrage en pente.(figure ci-contre) d- les glissements:: assise defondation le plan de transmission des efforts doit etre perpendiculaire aux charge
  • 22. la sous pression E- La sous prEssion: ChapitrE iv: LEs ContraintEs Un ouvrage sous l’eau est soumit au poussée hydraulique qui agit perpendiculairement aux parois de sa base. La sous pression tend à soulever l’ouvrage et entraîne une diminution de la contrainte exercée au sol. C- LE séismE: -Tout les murs porteurs seront fondés sur des semelles filantes. - La profondeur des fondations aura au moins 60cm sous le niveau du sol naturel. - Des voiles périphériques doivent ceinturer tout les blocs. Ces voiles auront une épaisseur supérieur à 15cm et armés en deux nappes. armature en deux nappes voile périphérique (min 15cm) semelle continue poteau PLAN DE FONDATION EN ZONE SISMIQUE TS 15x15
  • 23. ChapitrE v: rECommanDation DE misE En ŒuvrE à prescrire à éviter à éviter à prescrire c>4 c<4 oxydation des armatures disposition des poteaux selon l'inertie disposition des armatures selon l'enrobage Elles concernent le béton de propreté, l’enrobage, le chaînage horizontal et vertical (la disposition des armatures, le drainage....
  • 24. ConCLusion 1- Les éléments de la construction, Ernest Nefert, 8éme édition. 2- La construction du bâtiment , maçonnerie et béton armé, Gérard Baud 3- Cours de construction II, mlle Larabi. 4- Bâtir ,Éditions Eyrolles bibLiographiE Les fondations, alors, forment l’infrastructure d’un bâtiment. Elles ont comme fonction principale la transmission des charges au sol. Le choix du type de fondation (superficielles ou profondes) est lié au type du sol et aux charges prévues. Elles doivent être protégées contre les montées capillaires d’eau par le cuvelage et le drainage, contre le gel, l’humidité, les sous pressions et les mouvements sismiques; pour qu’elles assurent l’équilibre du bâtiment sollicité par des différentes charges.
  • 25. mErCi
