1. MODULE DE CONSTRUCTION
Présentée par:
25/10/2014 1

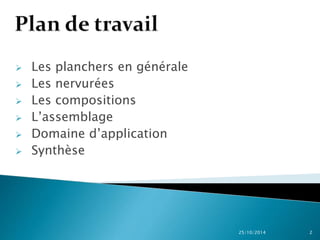

2.  Les planchers en générale
 Les nervurées
 Les compositions
 L’assemblage
 Domaine d’application
 Synthèse
25/10/2014 2

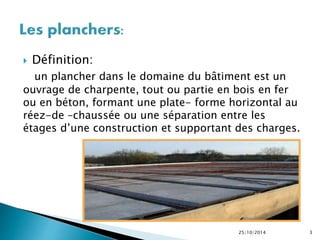

3.  Définition:
un plancher dans le domaine du bâtiment est un
ouvrage de charpente, tout ou partie en bois en fer
ou en béton, formant une plate- forme horizontal au
réez-de –chaussée ou une séparation entre les
étages d’une construction et supportant des charges.
25/10/2014 3

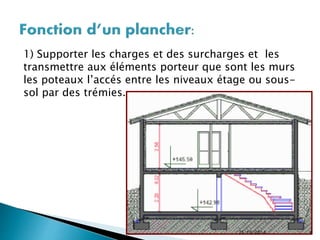

4. 1) Supporter les charges et des surcharges et les
transmettre aux éléments porteur que sont les murs
les poteaux l’accés entre les niveaux étage ou sous-sol
par des trémies.
25/10/2014 4

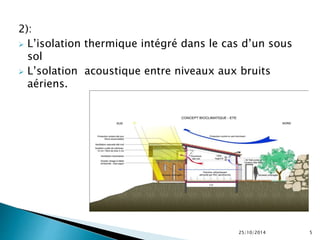

5. 2):
 L’isolation thermique intégré dans le cas d’un sous
sol
 L’solation acoustique entre niveaux aux bruits
aériens.
25/10/2014 5

6. 3) Le passage de réseaux de distribution pour
l’electricité et l’eau froide et chaude sanitaire
les canalisation de chaleur
25/10/2014 6

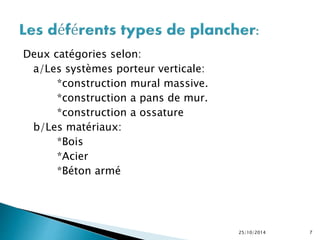

7. Deux catégories selon:
a/Les systèmes porteur verticale:
*construction mural massive.
*construction a pans de mur.
*construction a ossature
b/Les matériaux:
*Bois
*Acier
*Béton armé
25/10/2014 7

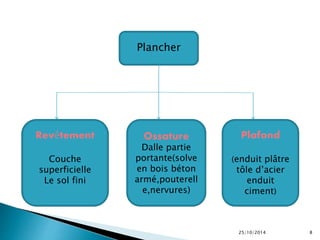

8. Plancher
Revêtement
Couche
superficielle
Le sol fini
Ossature
Dalle partie
portante(solve
en bois béton
armé,pouterell
e,nervures)
Plafond
(enduit plâtre
tôle d’acier
enduit
ciment)
25/10/2014 8

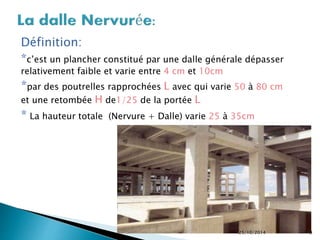

9. Définition:
*c’est un plancher constitué par une dalle générale dépasser
relativement faible et varie entre 4 cm et 10cm
*par des poutrelles rapprochées L avec qui varie 50 à 80 cm
et une retombée H de1/25 de la portée L
* La hauteur totale (Nervure + Dalle) varie 25 à 35cm
25/10/2014 9

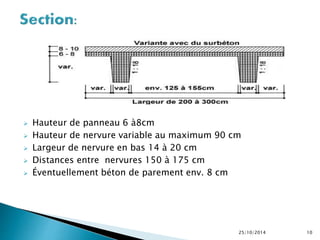

10.  Hauteur de panneau 6 à8cm
 Hauteur de nervure variable au maximum 90 cm
 Largeur de nervure en bas 14 à 20 cm
 Distances entre nervures 150 à 175 cm
 Éventuellement béton de parement env. 8 cm
25/10/2014 10

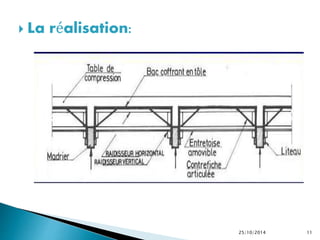

11.  La réalisation:
25/10/2014 11

12.  Les planchers nervurés sont réalisés dans le cas de portée élevée ou
de surcharge.
 Les outils coffrant sont généralement des bacs métalliques qui
réalisent simultanément le coffrage des nervures et des hourdis et
parfois celui des poutres principales
 Dans certains cas le coffrage sera collaborant à la structure et sera
considère comme coffrage perdu
 Utilisation d’éléments standard pour le coffrage nervure dalle avec
madrée placé de champ ou à plat pour le fond de moule de la
nervure
25/10/2014 12

13.  Les éléments de plancher nervurés sont généralement réalisées en béton
précontraint
*Construction:
Ils sont constitués par:
* Les nervures préfabriquées en Baou en B précontraint( poutrelle forme de T
double T.U.I…)
* Une dalle associée en BA qui participe à la résistance des poutrelles et
répartit les charges soit:
*coulée en même temps que la nervure à la nervure à la préfabrication
*coulée sur chantier après mise en place des nervure avec ou sans prés-dalle
entre elles
25/10/2014 13

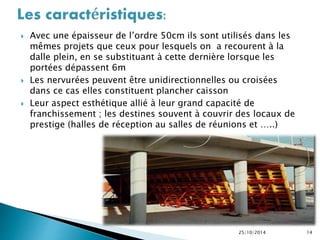

14.  Avec une épaisseur de l’ordre 50cm ils sont utilisés dans les
mêmes projets que ceux pour lesquels on a recourent à la
dalle plein, en se substituant à cette dernière lorsque les
portées dépassent 6m
 Les nervurées peuvent être unidirectionnelles ou croisées
dans ce cas elles constituent plancher caisson
 Leur aspect esthétique allié à leur grand capacité de
franchissement ; les destines souvent à couvrir des locaux de
prestige (halles de réception au salles de réunions et …..)
25/10/2014 14

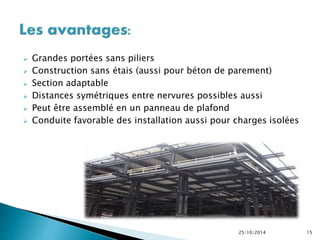

15.  Grandes portées sans piliers
 Construction sans étais (aussi pour béton de parement)
 Section adaptable
 Distances symétriques entre nervures possibles aussi
 Peut être assemblé en un panneau de plafond
 Conduite favorable des installation aussi pour charges isolées
25/10/2014 15

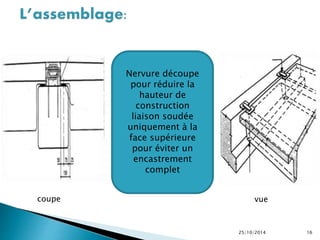

16. Nervure découpe
pour réduire la
hauteur de
construction
liaison soudée
uniquement à la
face supérieure
pour éviter un
encastrement
complet
coupe vue
25/10/2014 16

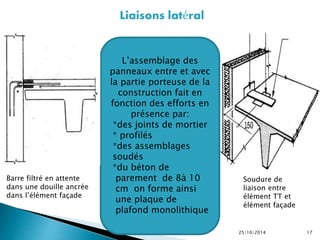

17. Liaisons latéral
L’assemblage des
panneaux entre et avec
la partie porteuse de la
construction fait en
fonction des efforts en
présence par:
*des joints de mortier
* profilés
*des assemblages
soudés
*du béton de
parement de 8à 10
cm on forme ainsi
une plaque de
plafond monolithique
Soudure de
liaison entre
élément TT et
élément façade
25/10/2014 17
Barre filtré en attente
dans une douille ancrée
dans l’élément façade

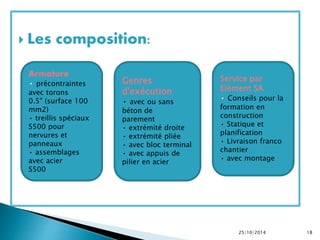

18.  Les composition:
Genres
d'exécution
• avec ou sans
béton de
parement
• extrémité droite
• extrémité pliée
• avec bloc terminal
• avec appuis de
pilier en acier
Service par
Elément SA
• Conseils pour la
formation en
construction
• Statique et
planification
• Livraison franco
chantier
• avec montage
Armature
• précontraintes
avec torons
0.5" (surface 100
mm2)
• treillis spéciaux
S500 pour
nervures et
panneaux
• assemblages
avec acier
S500
25/10/2014 18

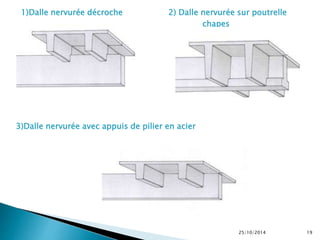

19. 1)Dalle nervurée décroche 2) Dalle nervurée sur poutrelle
chapes
3)Dalle nervurée avec appuis de pilier en acier
25/10/2014 19

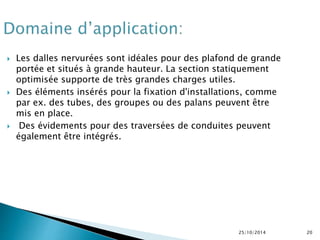

20.  Les dalles nervurées sont idéales pour des plafond de grande
portée et situés à grande hauteur. La section statiquement
optimisée supporte de très grandes charges utiles.
 Des éléments insérés pour la fixation d'installations, comme
par ex. des tubes, des groupes ou des palans peuvent être
mis en place.
 Des évidements pour des traversées de conduites peuvent
également être intégrés.
25/10/2014 20

21. *Dalles plein en béton *Dalle à hourdis et *Réalisé sur des
armé poutrelle coffrages
*Plancher à nervure *Dalle à poutrelle * Sont des dalles
*Plancher à caisson *Plancher à corps porteuse
creux *Réalisé sous forme de
*Plancher champignon dalle pleine
*Dalles nervurée
25/10/2014 21
Les dalles
Dalles coulées
au chantier
Dalles semi
préfabriqués
Dalles préfabriqués

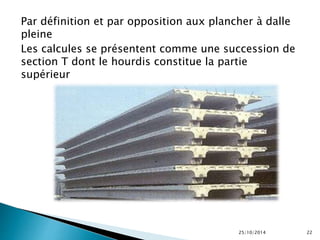

22. Par définition et par opposition aux plancher à dalle
pleine
Les calcules se présentent comme une succession de
section T dont le hourdis constitue la partie
supérieur
25/10/2014 22
