1. Université de Mostaganem
Département d’Architecture
Module: Construction

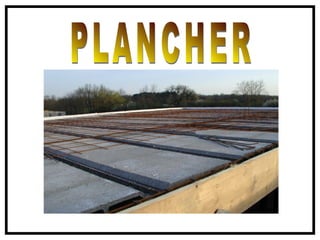

Thème: PlancherPlancher
Présenté par le Gr 24Présenté par le Gr 24::
BELHADJI Toufik
BENABDALLAH Ali Cherif
BENALI Larbi
• Encadré par:Encadré par: Mr BENOUINA

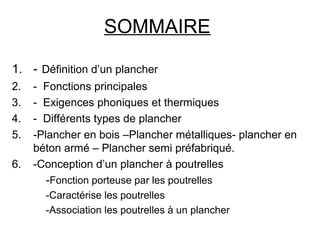

3. SOMMAIRE
1. - Définition d’un plancher
2. - Fonctions principales
3. - Exigences phoniques et thermiques
4. - Différents types de plancher
5. -Plancher en bois –Plancher métalliques- plancher en
béton armé – Plancher semi préfabriqué.
6. -Conception d’un plancher à poutrelles
-Fonction porteuse par les poutrelles
-Caractérise les poutrelles
-Association les poutrelles à un plancher

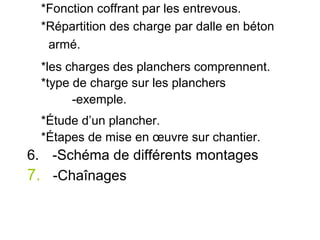

4. *Fonction coffrant par les entrevous.
*Répartition des charge par dalle en béton
armé.
*les charges des planchers comprennent.
*type de charge sur les planchers
-exemple.
*Étude d’un plancher.

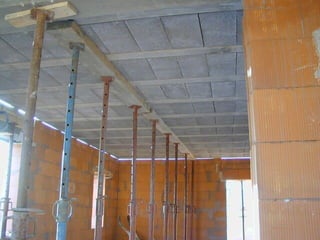

*Étapes de mise en œuvre sur chantier.
6. -Schéma de différents montages
7. -Chaînages

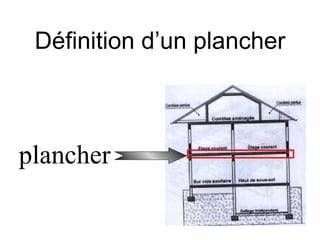

5. Définition d’un plancher
plancher

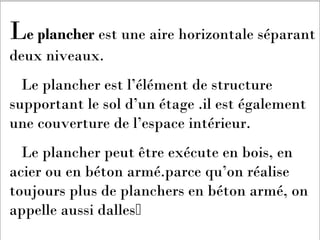

6. Le plancher est une aire horizontale séparant
deux niveaux.
Le plancher est l’élément de structure
supportant le sol d’un étage .il est également
une couverture de l’espace intérieur.
Le plancher peut être exécute en bois, en
acier ou en béton armé.parce qu’on réalise
toujours plus de planchers en béton armé, on
appelle aussi dalles

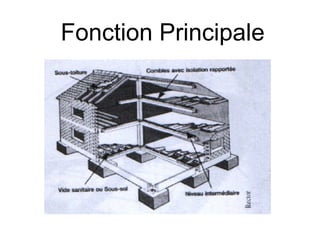

7. Fonction Principale

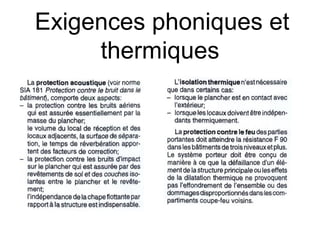

8. Exigences phoniques et
thermiques

9. Différents types de
plancher

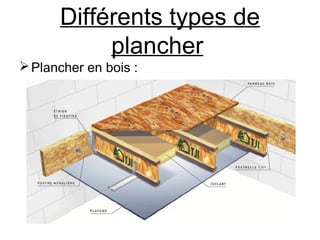

Plancher en bois :

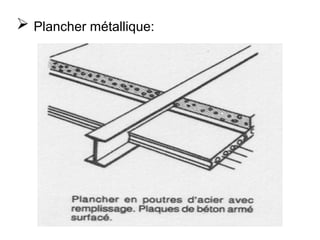

10.  Plancher métallique:

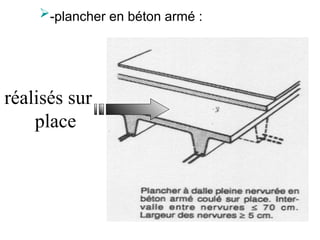

11. -plancher en béton armé :
réalisés sur
place

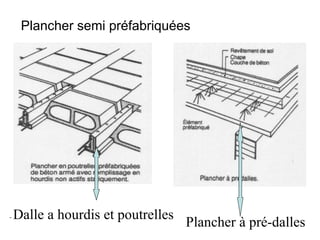

12. Plancher à pré-dalles
Plancher semi préfabriquées
- Dalle a hourdis et poutrelles

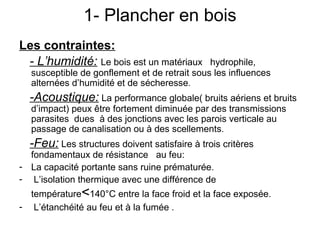

13. 1- Plancher en bois
Les contraintes:
- L’humidité: Le bois est un matériaux hydrophile,
susceptible de gonflement et de retrait sous les influences
alternées d’humidité et de sécheresse.
-Acoustique: La performance globale( bruits aériens et bruits
d’impact) peux être fortement diminuée par des transmissions
parasites dues à des jonctions avec les parois verticale au
passage de canalisation ou à des scellements.
-Feu: Les structures doivent satisfaire à trois critères
fondamentaux de résistance au feu:
- La capacité portante sans ruine prématurée.
- L’isolation thermique avec une différence de
température<140°C entre la face froid et la face exposée.
- L’étanchéité au feu et à la fumée .

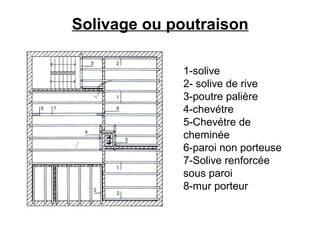

14. 1-solive
2- solive de rive
3-poutre palière
4-chevétre
5-Chevétre de
cheminée
6-paroi non porteuse
7-Solive renforcée
sous paroi
8-mur porteur
Solivage ou poutraison

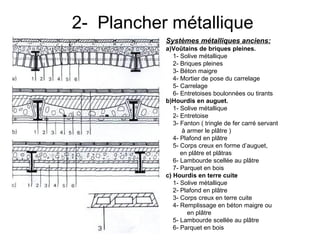

15. 2- Plancher métallique
Systèmes métalliques anciens:
a)Voûtains de briques pleines.
1- Solive métallique
2- Briques pleines
3- Béton maigre
4- Mortier de pose du carrelage
5- Carrelage
6- Entretoises boulonnées ou tirants
b)Hourdis en auguet.
1- Solive métallique
2- Entretoise
3- Fanton ( tringle de fer carré servant
à armer le plâtre )
4- Plafond en plâtre
5- Corps creux en forme d’auguet,
en plâtre et plâtras
6- Lambourde scellée au plâtre
7- Parquet en bois
c) Hourdis en terre cuite
1- Solive métallique
2- Plafond en plâtre
3- Corps creux en terre cuite
4- Remplissage en béton maigre ou
en plâtre
5- Lambourde scellée au plâtre
6- Parquet en bois

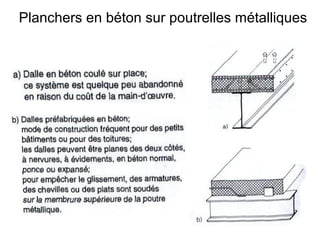

16. Planchers en béton sur poutrelles métalliques

17. Les poutrelles sont
caractérisées par:
-Leur forme en T
inversé pour que
leur talon servent
d’appui aux
entrevous logés
entre les poutrelles.

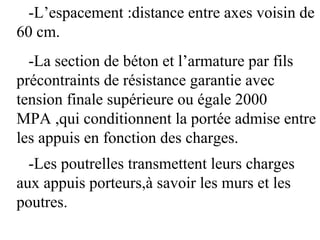

18. -L’espacement :distance entre axes voisin de
60 cm.
-La section de béton et l’armature par fils
précontraints de résistance garantie avec
tension finale supérieure ou égale 2000
MPA ,qui conditionnent la portée admise entre
les appuis en fonction des charges.
-Les poutrelles transmettent leurs charges
aux appuis porteurs,à savoir les murs et les
poutres.

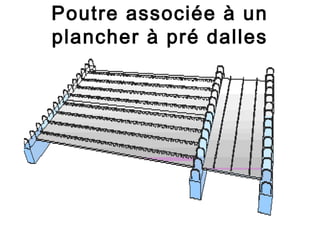

19. Poutre associée à un
plancher à pré dalles

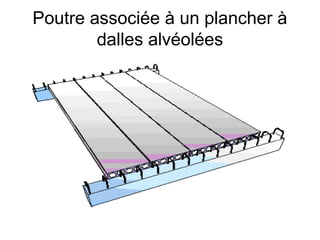

20. Poutre associée à un plancher à
dalles alvéolées

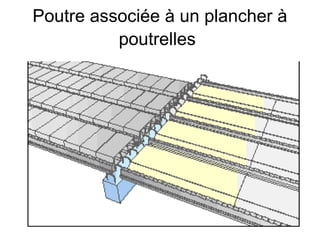

21. Poutre associée à un plancher à
poutrelles

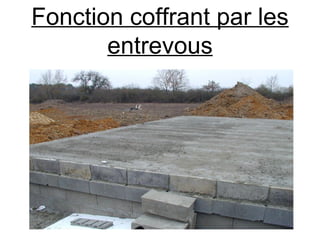

22. Fonction coffrant par les
entrevous

23. LES ENTREVOUS sont en béton ou
en polystyrène et s’appuient sur le
Tallon des poutrelle .
LES ENTREVOUS servent de coffrage
pour la dalle de répartition et
constituent également la sous-face du
plancher brut entre les poutrelles.

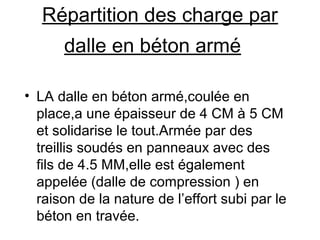

24. Répartition des charge par
dalle en béton armé
• LA dalle en béton armé,coulée en
place,a une épaisseur de 4 CM à 5 CM
et solidarise le tout.Armée par des
treillis soudés en panneaux avec des
fils de 4.5 MM,elle est également
appelée (dalle de compression ) en
raison de la nature de l’effort subi par le
béton en travée.

25. Dalle en béton armé

26. les charges des planchers
comprennent:
- Le poids propre des éléments porteurs.
- Le poids propre des éléments non
porteurs.
- Le poids des équipements.
- Les charges utiles

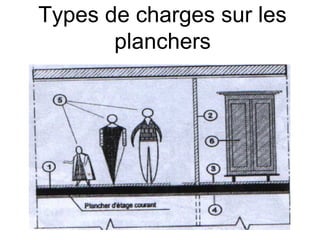

27. Types de charges sur les
planchers

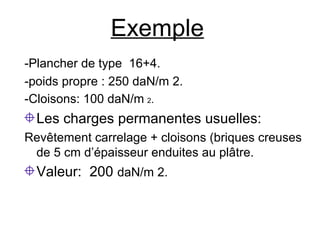

28. Exemple
-Plancher de type 16+4.
-poids propre : 250 daN/m 2.
-Cloisons: 100 daN/m 2.
Les charges permanentes usuelles:
Revêtement carrelage + cloisons (briques creuses
de 5 cm d’épaisseur enduites au plâtre.
Valeur: 200 daN/m 2.

29. Plancher d’étage courant
1
3
52
4

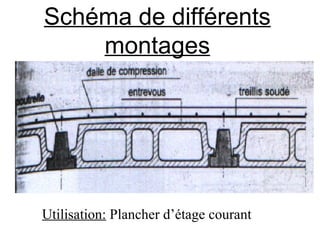

32. Schéma de différents
montages
Utilisation: Plancher d’étage courant

33. Plancher à table de compression incorporée
Utilisation:étage courant, comble, toitures-terrasses
vide sanitaire.

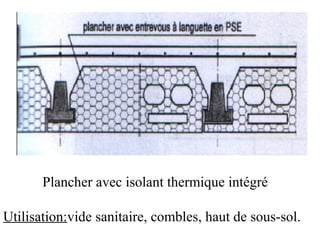

34. Plancher avec isolant thermique intégré
Utilisation:vide sanitaire, combles, haut de sous-sol.

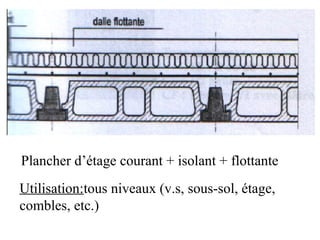

35. Plancher d’étage courant + isolant + flottante
Utilisation:tous niveaux (v.s, sous-sol, étage,
combles, etc.)

36. Plancher avec table de compression incorporée +
isolant + dalle flottante
Utilisation:tous niveaux de planchers.

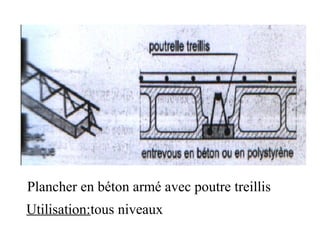

37. Plancher en béton armé avec poutre treillis
Utilisation:tous niveaux

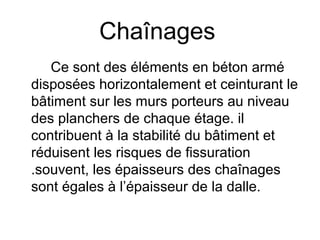

38. Chaînages
Ce sont des éléments en béton armé
disposées horizontalement et ceinturant le
bâtiment sur les murs porteurs au niveau
des planchers de chaque étage. il
contribuent à la stabilité du bâtiment et
réduisent les risques de fissuration
.souvent, les épaisseurs des chaînages
sont égales à l’épaisseur de la dalle.

41. On vous remercie de votre
attention…
