Sols plancher beton

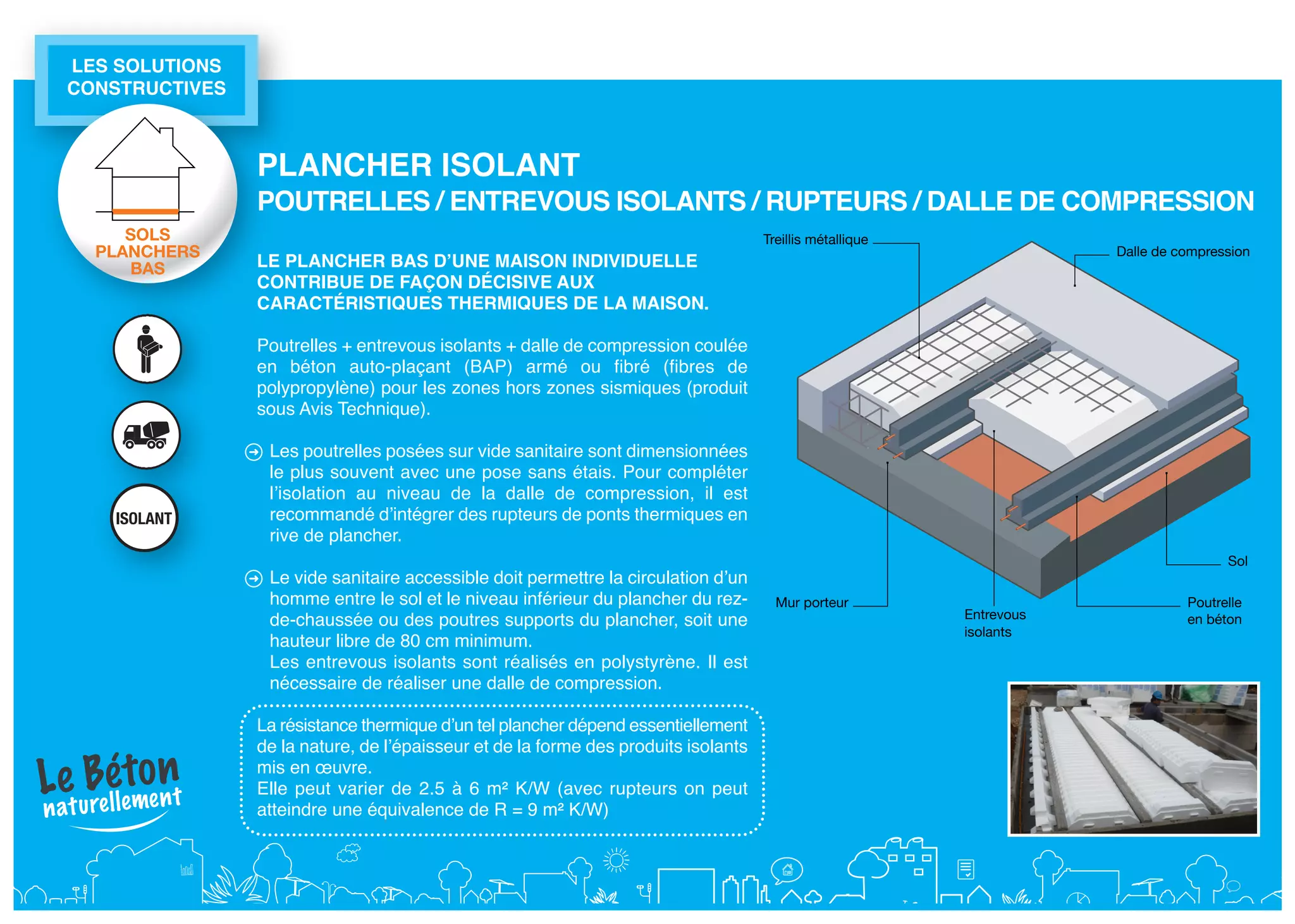

- 1. LEs soLutioNs CoNstRuCtivEs PLANCHER isoLANt PoutRELLEs / ENtREvous isoLANts / RuPtEuRs / dALLE dE CoMPREssioN SOLS PLANCHERS BAS LE PLANCHER bAs d’uNE MAisoN iNdividuELLE CoNtRibuE dE fAçoN déCisivE Aux CARACtéRistiquEs tHERMiquEs dE LA MAisoN. Poutrelles + entrevous isolants + dalle de compression coulée en béton auto-plaçant (BAP) armé ou fibré (fibres de polypropylène) pour les zones hors zones sismiques (produit sous Avis Technique). Les poutrelles posées sur vide sanitaire sont dimensionnées le plus souvent avec une pose sans étais. Pour compléter l’isolation au niveau de la dalle de compression, il est ISOLANT recommandé d’intégrer des rupteurs de ponts thermiques en rive de plancher. Le vide sanitaire accessible doit permettre la circulation d’un homme entre le sol et le niveau inférieur du plancher du rez- de-chaussée ou des poutres supports du plancher, soit une hauteur libre de 80 cm minimum. Les entrevous isolants sont réalisés en polystyrène. Il est nécessaire de réaliser une dalle de compression. La résistance thermique d’un tel plancher dépend essentiellement de la nature, de l’épaisseur et de la forme des produits isolants mis en œuvre. Elle peut varier de 2.5 à 6 m² K/W (avec rupteurs on peut atteindre une équivalence de R = 9 m² K/W)

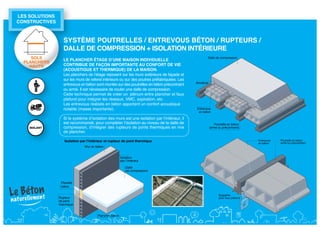

- 2. leS SolutionS conStructiveS SyStème poutrelleS / entrevouS béton / rupteurS / dalle de compreSSion + iSolation intérieure SOLS Dalle de compression le plancher étage d’une maiSon individuelle PLANCHERS HAUTS contribue de façon importante au confort de vie (acouStique et thermique) de la maiSon. Les planchers de l’étage reposent sur les murs extérieurs de façade et sur les murs de refend intérieurs ou sur des poutres préfabriquées. Les Armature entrevous en béton sont montés sur des poutrelles en béton précontraint ou armé. Il est nécessaire de couler une dalle de compression. Cette technique permet de créer un plénum entre plancher et faux plafond pour intégrer les réseaux, VMC, aspiration, etc. Les entrevous réalisés en béton apportent un confort acoustique notable (masse importante). Entrevous en béton Si le système d’isolation des murs est une isolation par l’intérieur, il est recommandé, pour compléter l’isolation au niveau de la dalle de Poutrelle en béton compression, d’intégrer des rupteurs de ponts thermiques en rive (armé ou précontraint) de plancher. Entrevous Poutrelle en béton en béton armé ou précontraint Suspente pour faux plafond

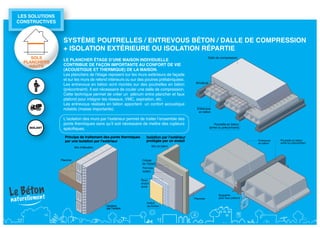

- 3. leS SolutionS conStructiveS SyStème poutrelleS / entrevouS béton / dalle de compreSSion + iSolation extérieure ou iSolation répartie SOLS Dalle de compression le plancher étage d’une maiSon individuelle PLANCHERS HAUTS contribue de façon importante au confort de vie (acouStique et thermique) de la maiSon. Les planchers de l’étage reposent sur les murs extérieurs de façade et sur les murs de refend intérieurs ou sur des poutres préfabriquées. Armature Les entrevous en béton sont montés sur des poutrelles en béton (précontraint). Il est nécessaire de couler une dalle de compression. Cette technique permet de créer un plénum entre plancher et faux plafond pour intégrer les réseaux, VMC, aspiration, etc. Les entrevous réalisés en béton apportent un confort acoustique notable (masse importante). Entrevous en béton L’isolation des murs par l’extérieur permet de traiter l’ensemble des ponts thermiques sans qu’il soit nécessaire de mettre des rupteurs Poutrelle en béton spécifiques. (armé ou précontraint) Entrevous Poutrelle en béton en béton armé ou précontraint Suspente pour faux plafond

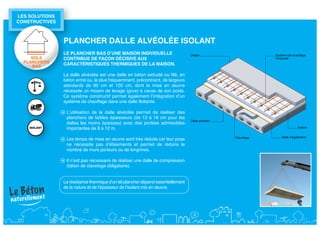

- 4. LES SOLuTIONS CONSTRuCTIVES PLANCHER DALLE ALVéOLéE ISOLANT LE PLANCHER bAS D’uNE mAISON INDIVIDuELLE SOLS CONTRIbuE DE fAçON DéCISIVE Aux PLANCHERS CARACTéRISTIquES THERmIquES DE LA mAISON. BAS La dalle alvéolée est une dalle en béton extrudé ou filé, en béton armé ou, le plus fréquemment, précontraint, de largeurs standards de 60 cm et 120 cm, dont la mise en œuvre nécessite un moyen de levage (grue) à cause de son poids. Ce système constructif permet également l’intégration d’un système de chauffage dans une dalle flottante. L’utilisation de la dalle alvéolée permet de réaliser des planchers de faibles épaisseurs (de 12 à 16 cm pour les dalles les moins épaisses) avec des portées admissibles importantes de 8 à 12 m. Les temps de mise en œuvre sont très réduits car leur pose ne nécessite pas d’étaiements et permet de réduire le nombre de murs porteurs ou de longrines. Il n’est pas nécessaire de réaliser une dalle de compression (béton de clavetage obligatoire). La résistance thermique d’un tel plancher dépend essentiellement de la nature et de l’épaisseur de l’isolant mis en œuvre.

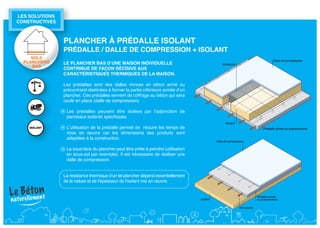

- 5. LES SOLuTIONS CONSTRuCTIvES PLANCHER à PRédALLE ISOLANT PRédALLE / dALLE dE COmPRESSION + ISOLANT SOLS PLANCHERS LE PLANCHER bAS d’uNE mAISON INdIvIduELLE BAS CONTRIbuE dE fAçON déCISIvE Aux CARACTéRISTIquES THERmIquES dE LA mAISON. Les prédalles sont des dalles minces en béton armé ou précontraint destinées à former la partie inférieure armée d’un plancher. Ces prédalles servent de coffrage au béton qui sera coulé en place (dalle de compression). Les prédalles peuvent être isolées par l’adjonction de panneaux isolants spécifiques. L’utilisation de la prédalle permet de réduire les temps de mise en œuvre car les dimensions des produits sont adaptées à la construction. La sous-face du plancher peut être prête à peindre (utilisation en sous-sol par exemple). Il est nécessaire de réaliser une dalle de compression. La résistance thermique d’un tel plancher dépend essentiellement de la nature et de l’épaisseur de l’isolant mis en œuvre.
- 6. LES SOLUTIONS CONSTRUCTIvES PLANCHER ISOLANT SUR TERRE-PLEIN DALLE éPAISSE SUR ISOLANT RIGIDE SOLS PLANCHERS LE PLANCHER bAS D’UNE mAISON INDIvIDUELLE BAS CONTRIbUE DE fAçON DéCISIvE AUx CARACTéRISTIqUES THERmIqUES DE LA mAISON. Le dallage sur terre-plein (pas de solution industrialisée) est coulé en place, sur isolant rigide, à l’aide d’un béton (autoplaçant de préférence). Dans ce cas il n’y a pas de vide sanitaire et la performance thermique dépend de la nature et de l’épaisseur de l’isolant. Le dallage peut être solidarisé ou désolidarisé de la structure. Ainsi les panneaux isolants peuvent être posés de deux manières différentes : Dallage solidarisé - isolation en sous-face Isolation horizontale sous l'ensemble de la surface du dallage. Cette solution ne permet pas de traiter les ponts thermiques en about de dalle, à moins d'isoler par l'extérieur le mur de soubassement. Dallage désolidarisé - isolation en sous-face et périphérie Isolation horizontale sous l'ensemble de la surface du dallage et bande périphérique. Cette technique traite les ponts thermiques en about de dalle, épaisseur minimum de la dalle béton : 12 cm mais nécessite un sol stable et particulièrement compacté en Ce mode constructif n’est possible que dans certaines rive pour éviter les tassements différentiels. conditions de pente et de nature de terrain.

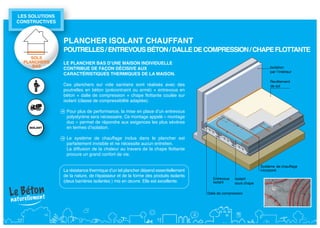

- 7. LEs soLutioNs CoNstRuCtivEs PLANCHER isoLANt CHAuffANt PoutRELLEs / ENtREvous bétoN / DALLE DE CoMPREssioN / CHAPE fLottANtE SOLS PLANCHERS LE PLANCHER bAs D’uNE MAisoN iNDiviDuELLE BAS CoNtRibuE DE fAçoN DéCisivE Aux CARACtéRistiquEs tHERMiquEs DE LA MAisoN. Ces planchers sur vide sanitaire sont réalisés avec des poutrelles en béton (précontraint ou armé) + entrevous en béton + dalle de compression + chape flottante coulée sur isolant (classe de compressibilité adaptée). Pour plus de performance, la mise en place d’un entrevous polystyrène sera nécessaire. Ce montage appelé « montage duo » permet de répondre aux exigences les plus sévères en termes d’isolation. Le système de chauffage inclus dans le plancher est parfaitement invisible et ne nécessite aucun entretien. La diffusion de la chaleur au travers de la chape flottante procure un grand confort de vie. La résistance thermique d’un tel plancher dépend essentiellement de la nature, de l’épaisseur et de la forme des produits isolants (deux barrières isolantes ) mis en œuvre. Elle est excellente.
