République Algérienne Démocratique et Populaire
Institut d’architecture de TIZI-OUZOU
Atelier de 4éme année N6
Sous-section N2
Exposé : les murs extérieurs ( mur de
façade)
encadrées par:
Mr M. OULD RABAH
MR BENOUALI
Melle R. CHERIFI
Année universitaire 2009/2010
Murs extérieurs

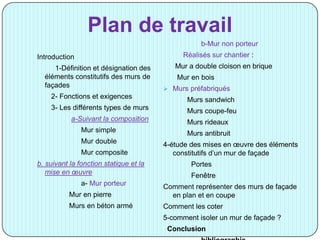

Plan de travail
Introduction
1-Définition et désignation des
éléments constitutifs des murs de
façades
2- Fonctions et exigences
3- Les différents types de murs
a-Suivant la composition
Mur simple
Mur double
Mur composite
b. suivant la fonction statique et la
mise en œuvre
a- Mur porteur
Mur en pierre
Murs en béton armé
b-Mur non porteur
Réalisés sur chantier :
Mur a double cloison en brique
Mur en bois
 Murs préfabriqués
Murs sandwich

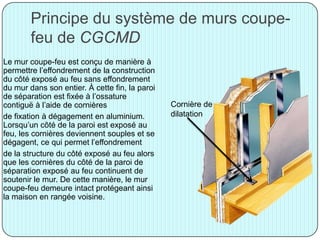

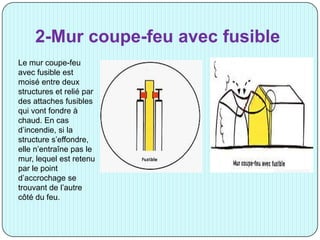

Murs coupe-feu

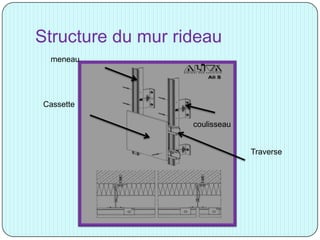

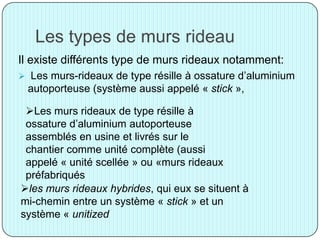

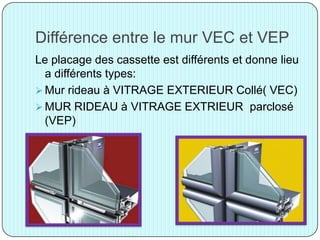

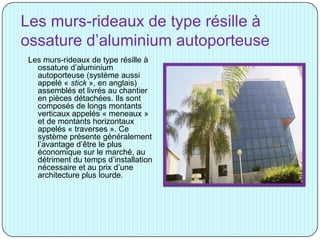

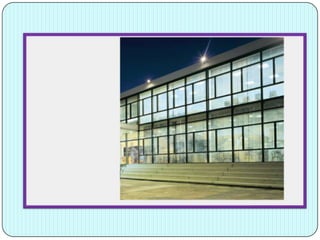

Murs rideaux
Murs antibruit

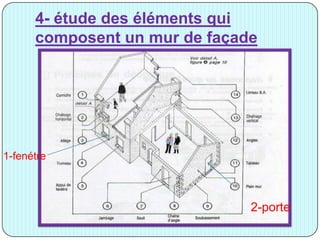

4-étude des mises en œuvre des éléments
constitutifs d’un mur de façade
Portes

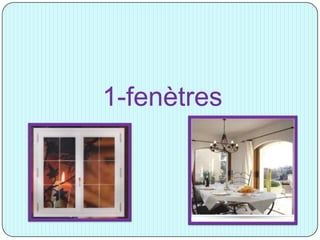

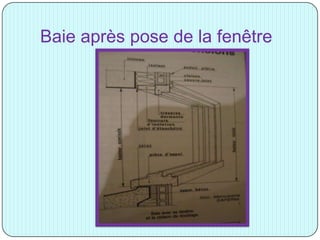

Fenêtre

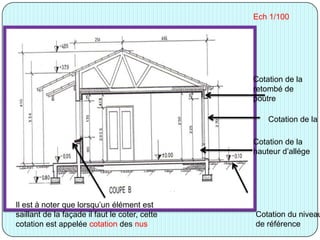

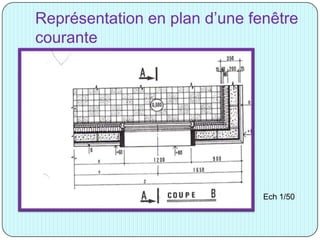

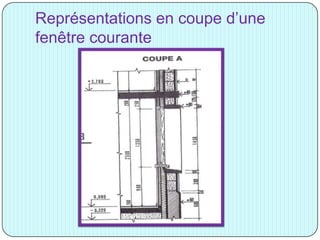

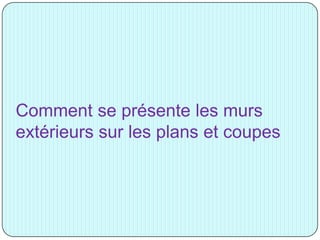

Comment représenter des murs de façade
en plan et en coupe

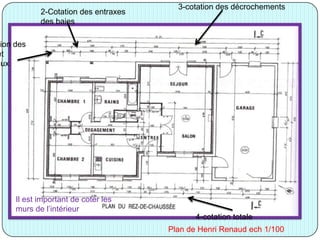

Comment les coter

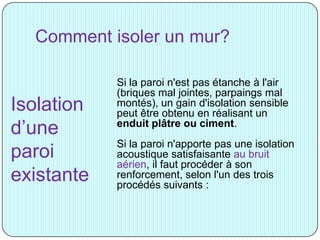

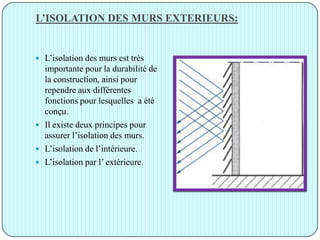

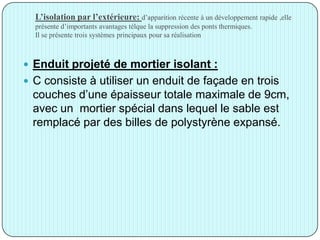

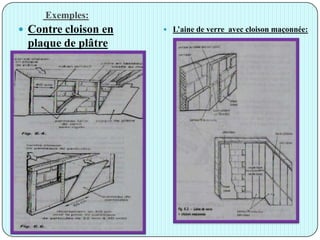

5-comment isoler un mur de façade ?
Conclusion

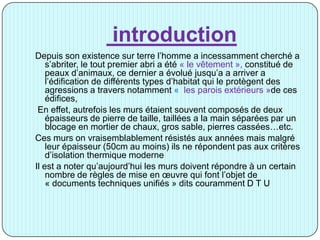

introduction
Depuis son existence sur terre l’homme a incessamment cherché a
s’abriter, le tout premier abri a été « le vêtement », constitué de
peaux d’animaux, ce dernier a évolué jusqu’a a arriver a
l’édification de différents types d’habitat qui le protègent des
agressions a travers notamment « les parois extérieurs »de ces
édifices,
En effet, autrefois les murs étaient souvent composés de deux
épaisseurs de pierre de taille, taillées a la main séparées par un
blocage en mortier de chaux, gros sable, pierres cassées…etc.
Ces murs on vraisemblablement résistés aux années mais malgré
leur épaisseur (50cm au moins) ils ne répondent pas aux critères
d’isolation thermique moderne
Il est a noter qu’aujourd’hui les murs doivent répondre à un certain
nombre de règles de mise en œuvre qui font l’objet de
« documents techniques unifiés » dits couramment D T U

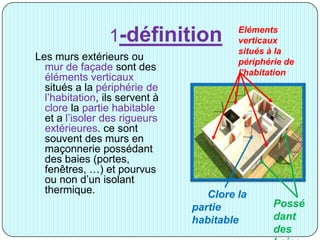

1-définition
Les murs extérieurs ou
mur de façade sont des
éléments verticaux
situés a la périphérie de
l’habitation, ils servent à
clore la partie habitable
et a l’isoler des rigueurs
extérieures. ce sont
souvent des murs en
maçonnerie possédant
des baies (portes,
fenêtres, …) et pourvus
ou non d’un isolant
thermique.
Eléments
verticaux
situés à la
périphérie de
l’habitation
Clore la
partie
habitable
Possé
dant
des

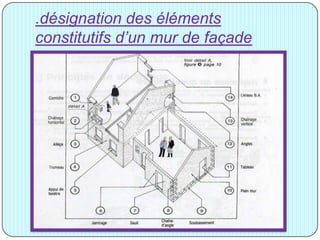

.désignation des éléments
constitutifs d’un mur de façade

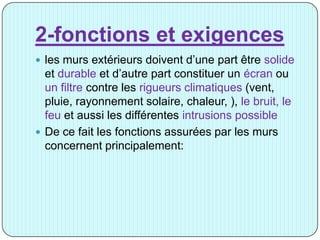

2-fonctions et exigences
 les murs extérieurs doivent d’une part être solide
et durable et d’autre part constituer un écran ou
un filtre contre les rigueurs climatiques (vent,
pluie, rayonnement solaire, chaleur, ), le bruit, le
feu et aussi les différentes intrusions possible
 De ce fait les fonctions assurées par les murs
concernent principalement:

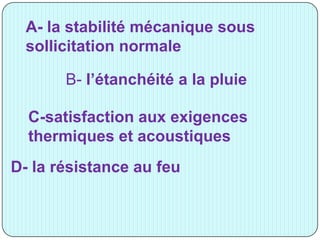

A- la stabilité mécanique sous
sollicitation normale
B- l’étanchéité a la pluie
C-satisfaction aux exigences
thermiques et acoustiques
D- la résistance au feu

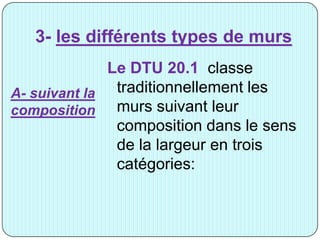

3- les différents types de murs
A- suivant la
composition
Le DTU 20.1 classe
traditionnellement les
murs suivant leur
composition dans le sens
de la largeur en trois
catégories:

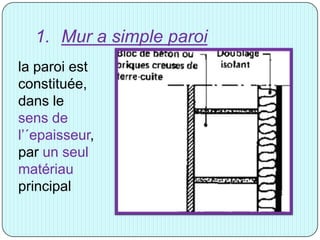

1. Mur a simple paroi
la paroi est
constituée,
dans le
sens de
l’´epaisseur,
par un seul
matériau
principal
2. Mur composite
paroi constituée
dans le sens de
l’´epaisseur, par
plusieurs
matériaux
principaux
(enduits non
compris),
solidarisé de
façon continue
par du mortier
ou du béton
3-mur a double paroi
Ils comportent deux parois distinctes qui peuvent
être :
A-D’ épaisseurs sensiblement égales
: ce sont les murs doubles
B-d’´epaisseurs nettement
inégales : ce sont les murs
avec doublage dits
également murs avec cloison
de doublage
3- les différents types de murs
b- suivant la
fonction
statique et la
mise en œuvre
A- mur porteur
Les façades porteuses supportent les charges; elles
sont constituées par des éléments plans verticaux
qui possèdent une certaine épaisseur et une
certaine masse pour résister à la compression
simple.
Le mur du 1er repose
directement sur le mur du
rez- de- chaussée ce qui fait
de celui-ci un mur porteur

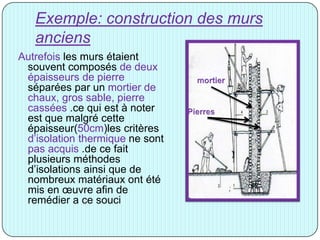

Exemple: construction des murs
anciens
Autrefois les murs étaient
souvent composés de deux
épaisseurs de pierre
séparées par un mortier de
chaux, gros sable, pierre
cassées .ce qui est à noter
est que malgré cette
épaisseur(50cm)les critères
d’isolation thermique ne sont
pas acquis .de ce fait
plusieurs méthodes
d’isolations ainsi que de
nombreux matériaux ont été
mis en œuvre afin de
remédier a ce souci

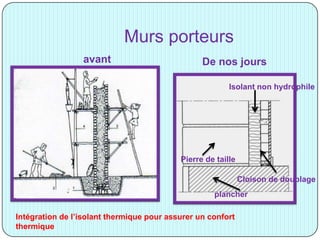

Murs porteurs
avant De nos jours
Isolant non hydrophile
Pierre de taille
plancher
Cloison de doublage
Intégration de l’isolant thermique pour assurer un confort
thermique

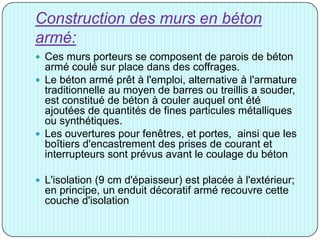

Construction des murs en béton
armé:
 Ces murs porteurs se composent de parois de béton
armé coulé sur place dans des coffrages.
 Le béton armé prêt à l'emploi, alternative à l'armature
traditionnelle au moyen de barres ou treillis a souder,
est constitué de béton à couler auquel ont été
ajoutées de quantités de fines particules métalliques
ou synthétiques.
 Les ouvertures pour fenêtres, et portes, ainsi que les
boîtiers d'encastrement des prises de courant et
interrupteurs sont prévus avant le coulage du béton
 L'isolation (9 cm d'épaisseur) est placée à l'extérieur;
en principe, un enduit décoratif armé recouvre cette
couche d'isolation
Mise en œuvre des murs en béton

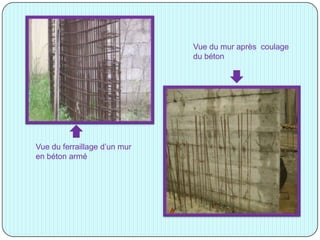

Vue du ferraillage d’un mur
en béton armé
Vue du mur après coulage
du béton

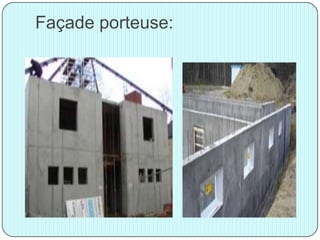

Façade porteuse:
•Avantages
•Très grande solidité de la construction
•Flexibilité dans l'habitation : seuls les murs
extérieurs et un seul mur intérieur central sont
porteurs
•Rapidité : après environ 8 semaines, l'habitation
est à l'état de gros œuvre fermé
•Très stable sur le plan dimensionnel; les
ouvertures pour fenêtres correspondent
parfaitement aux indications du plan; les
fenêtres peuvent donc être commandées à
l'avance
•Bonne isolation (manteau isolant continu à
l'extérieur de l'habitation; pas de risque de pont
thermique)
Inconvénients
Nécessite une étude préalable plus approfondie :
les canalisations, conduites et boîtiers sont placés
avant le coulage du béton; les espaces pour les
éclairages,… doivent également être prévus avan
la construction; les adaptations ultérieures sont tr
difficiles à réaliser
Intéressant pour les habitations présentant une
architecture droite : les avantages de la
construction en béton armé prêt à l'emploi sont m
en valeur dans les habitations en bloc; les
constructions secondaires sont possibles mais fon
grossir la facture
Intéressant pour les maisons recouvertes d'un
enduit : l'isolation est placée à l'extérieur et est
ensuite recouverte d'un enduit de façade; un
parement en briques est également possible
B-murs non-porteurs
1-réalisés
sur chantier

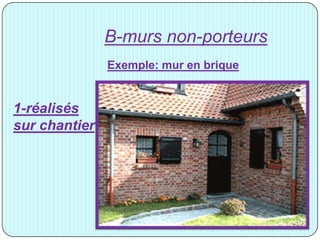

Exemple: mur en brique

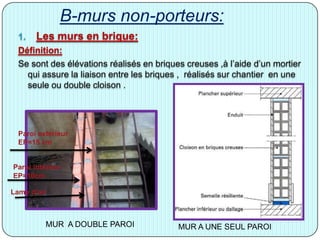

B-murs non-porteurs:
1. Les murs en brique:
Définition:
Se sont des élévations réalisés en briques creuses ,à l’aide d’un mortier
qui assure la liaison entre les briques , réalisés sur chantier en une
seule ou double cloison .
Paroi extérieur
EP=15 cm
Paroi intérieur
EP=10cm
Lame d’air
MUR A DOUBLE PAROI MUR A UNE SEUL PAROI

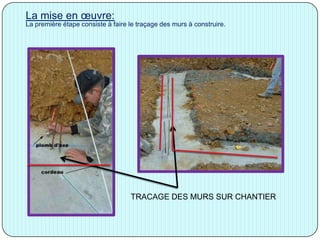

La mise en œuvre:
La première étape consiste à faire le traçage des murs à construire.
TRACAGE DES MURS SUR CHANTIER

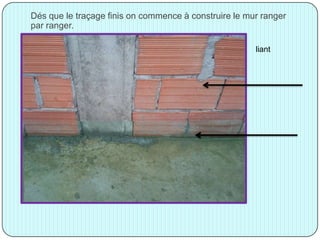

Dés que le traçage finis on commence à construire le mur ranger
par ranger.
liant

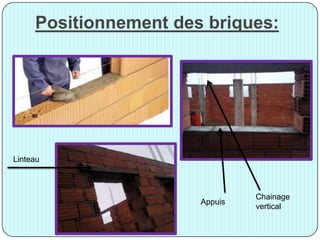

Positionnement des briques:
Linteau
Appuis
Chainage
vertical
Les murs en bois:
Définition :se sont des murs à
ossature en bois ou en autre
matériaux .le bois le plus utilisé pour
la construction de ces murs est le
pins.
Le mur
Les murs sont réalisés en PIN
ROUGE de Laponie, en massif ou
en contrecollé (avec colle sans
COV et non allergisante), on peut
les laisser naturels. Le bois est
imputrescible, antitermites, il se
patine avec le temps. La
régulation de l'hygrométrie s'opère
naturellement car le bois respire
en absorbant e rejetant l'humidité
pour obtenir un équilibre
confortable.
Chacun des éléments qui est
extrêmement bien sec, est posé
successivement sur un autre,
entre chacun d’eux se trouve un
jointcompressible.

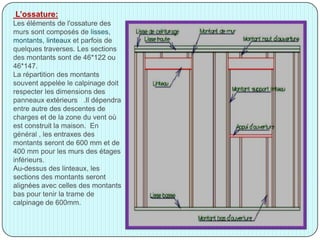

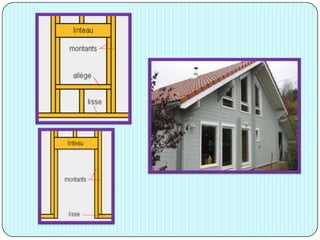

L’ossature:
Les éléments de l'ossature des
murs sont composés de lisses,
montants, linteaux et parfois de
quelques traverses. Les sections
des montants sont de 46*122 ou
46*147.
La répartition des montants
souvent appelée le calpinage doit
respecter les dimensions des
panneaux extérieurs .Il dépendra
entre autre des descentes de
charges et de la zone du vent où
est construit la maison. En
général , les entraxes des
montants seront de 600 mm et de
400 mm pour les murs des étages
inférieurs.
Au-dessus des linteaux, les
sections des montants seront
alignées avec celles des montants
bas pour tenir la trame de
calpinage de 600mm.

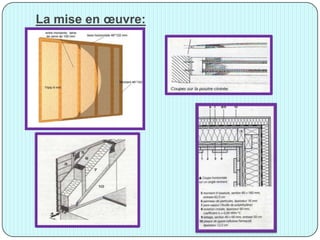

La mise en œuvre:

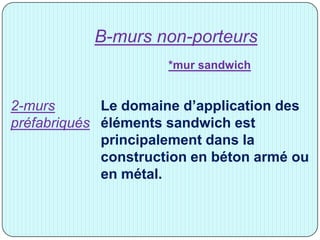

B-murs non-porteurs
2-murs
préfabriqués
*mur sandwich
Le domaine d’application des
éléments sandwich est
principalement dans la
construction en béton armé ou
en métal.

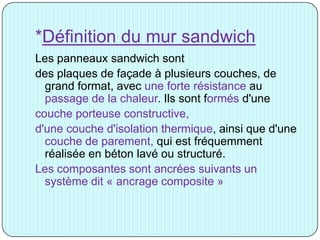

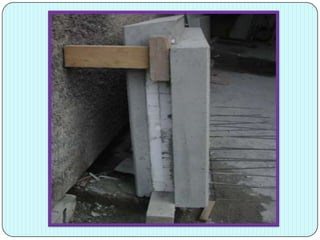

*Définition du mur sandwich
Les panneaux sandwich sont
des plaques de façade à plusieurs couches, de
grand format, avec une forte résistance au
passage de la chaleur. Ils sont formés d'une
couche porteuse constructive,
d'une couche d'isolation thermique, ainsi que d'une
couche de parement, qui est fréquemment
réalisée en béton lavé ou structuré.
Les composantes sont ancrées suivants un
système dit « ancrage composite »

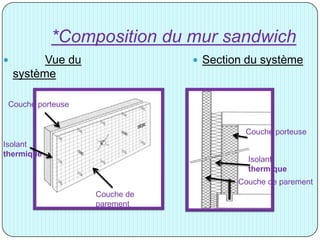

*Composition du mur sandwich
 Vue du
système
 Section du système
Couche porteuse
Isolant
thermique
Couche de
parement
Couche porteuse
Isolant
thermique
Couche de parement

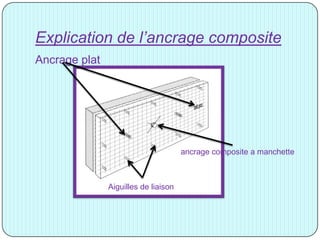

Explication de l’ancrage composite
Ancrage plat
ancrage composite a manchette
Aiguilles de liaison
Ancrage composite à manchettes
La manchette tubulaire est
en acier inoxydable. Les trous des
extrémités de la
manchette assurent une bonne adhérence
dans le béton et permettent le passage
des fers d'armature
vers l'ancrage. Les hauteurs
des ancrages composites à manchettes et
les diamètres se basent sur les
exigences
de la construction. La hauteur
se base sur l'épaisseur de la couche
d'isolation thermique et l'épaisseur de la
couche de
parement.


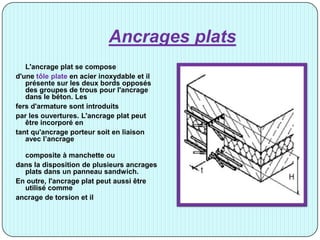

Ancrages plats
L'ancrage plat se compose
d'une tôle plate en acier inoxydable et il
présente sur les deux bords opposés
des groupes de trous pour l'ancrage
dans le béton. Les
fers d'armature sont introduits
par les ouvertures. L'ancrage plat peut
être incorporé en
tant qu'ancrage porteur soit en liaison
avec l’ancrage
composite à manchette ou
dans la disposition de plusieurs ancrages
plats dans un panneau sandwich.
En outre, l'ancrage plat peut aussi être
utilisé comme
ancrage de torsion et il

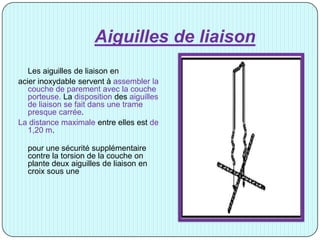

Aiguilles de liaison
Les aiguilles de liaison en
acier inoxydable servent à assembler la
couche de parement avec la couche
porteuse. La disposition des aiguilles
de liaison se fait dans une trame
presque carrée.
La distance maximale entre elles est de
1,20 m.
pour une sécurité supplémentaire
contre la torsion de la couche on
plante deux aiguilles de liaison en
croix sous une
pose des panneaux dans l’ancrage
composite

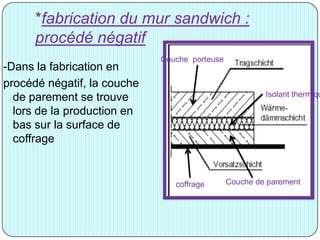

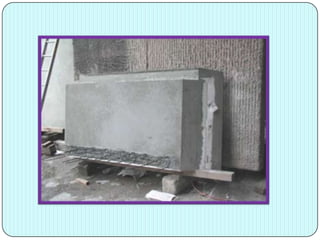

*fabrication du mur sandwich :
procédé négatif
-Dans la fabrication en
procédé négatif, la couche
de parement se trouve
lors de la production en
bas sur la surface de
coffrage
Couche porteuse
Isolant thermiqu
coffrage Couche de parement

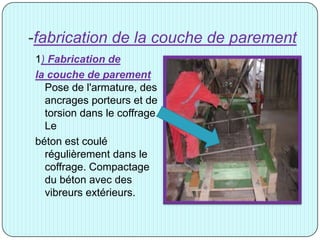

-fabrication de la couche de parement
1) Fabrication de
la couche de parement
Pose de l'armature, des
ancrages porteurs et de
torsion dans le coffrage.
Le
béton est coulé
régulièrement dans le
coffrage. Compactage
du béton avec des
vibreurs extérieurs.

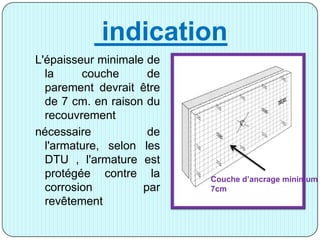

indication
L'épaisseur minimale de
la couche de
parement devrait être
de 7 cm. en raison du
recouvrement
nécessaire de
l'armature, selon les
DTU , l'armature est
protégée contre la
corrosion par
revêtement
Couche d’ancrage minimum
7cm

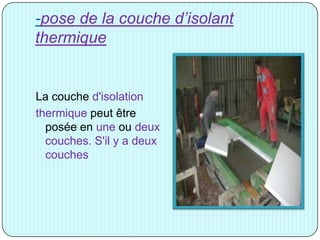

-pose de la couche d’isolant
thermique
La couche d'isolation
thermique peut être
posée en une ou deux
couches. S'il y a deux
couches
Fabrication de la couche porteuse
Les aiguilles de liaison sont plantées
sur un croisement d'armature de la
couche porteuse à travers la couche
d'isolation thermique
et la couche de parement
jusqu'au fond du coffrage. Pour
empêcher que les pointes des
aiguilles ne se voient plus tard sur la
façade, les aiguilles seront quelque
peu retirées après l'atteinte du fond du
coffrage. Le béton de la couche de
parement est ensuite étanchée.
Pour terminer, le béton est réparti
régulièrement dans le coffrage et
compacté avec un vibreur
en surface.
*Comment fixer un panneau
sandwich à la construction porteuse
 La reprise des
charges horizontales
(vent, basculement et
charges
additionnelles) se fait
par des fers
d’ancrage, des rails à
éclisse,
*Comment fixer un panneau
sandwich à la construction porteuse
 la reprise des charges
verticales se fait
uniquement par la paroi
porteuse intérieure. Les
charges du parement
sont transmises par les
épingles de liaison à la
paroi porteuse. Celle-ci
est appuyée sur une
dalle, une fondation ou
une console d’appui.

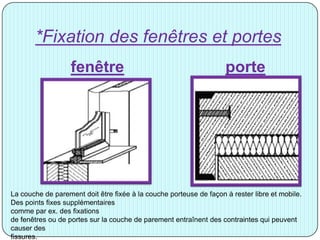

*Fixation des fenêtres et portes
fenêtre porte
La couche de parement doit être fixée à la couche porteuse de façon à rester libre et mobile.
Des points fixes supplémentaires
comme par ex. des fixations
de fenêtres ou de portes sur la couche de parement entraînent des contraintes qui peuvent
causer des
fissures.

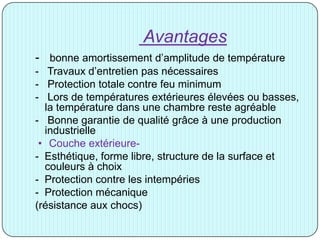

Avantages
- bonne amortissement d’amplitude de température
- Travaux d’entretien pas nécessaires
- Protection totale contre feu minimum
- Lors de températures extérieures élevées ou basses,
la température dans une chambre reste agréable
- Bonne garantie de qualité grâce à une production
industrielle
• Couche extérieure-
- Esthétique, forme libre, structure de la surface et
couleurs à choix
- Protection contre les intempéries
- Protection mécanique
(résistance aux chocs)
B-murs non-porteurs
*murs rideaux
2-murs
préfabriqués
Siège de la société PTTEP
à ALGER
Siège CNEP de TIZI-OUZOU
Université
mouloud
Mammeri –
Tamda -
*Définition du mur rideau
 Le mur-rideau (aussi appelé « façade rideau »)
est un type de façade légère. C'est un mur de
façade qui assure la fermeture de l'enveloppe du
bâtiment sans participer à sa stabilité (les
charges étant transférées à la fondation
principale par des raccordements aux planchers
ou aux colonnes du bâtiment). Les panneaux
sont donc appuyés, étage par étage, sur un
squelette fixe
Les types de murs rideau
Il existe différents type de murs rideaux notamment:
 Les murs-rideaux de type résille à ossature d’aluminium
autoporteuse (système aussi appelé « stick »,
Les murs rideaux de type résille à
ossature d’aluminium autoporteuse
assemblés en usine et livrés sur le
chantier comme unité complète (aussi
appelé « unité scellée » ou «murs rideaux
préfabriqués
les murs rideaux hybrides, qui eux se situent à
mi-chemin entre un système « stick » et un
système « unitized
Les murs-rideaux de type résille à
ossature d’aluminium autoporteuse
Les murs-rideaux de type résille à
ossature d’aluminium
autoporteuse (système aussi
appelé « stick », en anglais)
assemblés et livrés au chantier
en pièces détachées. Ils sont
composés de longs montants
verticaux appelés « meneaux »
et de montants horizontaux
appelés « traverses ». Ce
système présente généralement
l’avantage d’être le plus
économique sur le marché, au
détriment du temps d’installation
nécessaire et au prix d’une
architecture plus lourde.
Les murs rideaux de type résille à ossature d’aluminium
autoporteuse assemblés en usine et livrés sur le chantier
livrés sur le chantier comme
unité complète (aussi
appelé « unité scellée »
ou «murs rideaux
préfabriqués» ou
« unitized or preglazed »,
en anglais). D’installation
rapide, ils présentent
également l’avantage de
permettre un contrôle de
la qualité puisque fabriqué
en usine sous conditions
contrôlées. Cependant,
leurs manipulations de
transport des pièces pré-
assemblées nécessitent
des équipements lourds,
comme des grues, etc.
les murs rideaux hybrides
les murs rideaux hybrides, qui eux
se situent à mi-chemin entre un
système « stick » et un système
« unitized ». Ils utilisent une
structure de mur rideau
conventionnelle sur laquelle l’on
vient fixer un cadre muni d'un
vitrage assemblé en usine.
Toujours d’installation simple et
rapide, aucun profilé
d'aluminium n'est visible de
l'extérieur. De plus, lors d'un
bris, le travail de remplacement
d'un verre s'effectue en
quelques minutes et ce,
contrairement au système
conventionnel siliconé, fait au
chantier, qui exige beaucoup de
travail

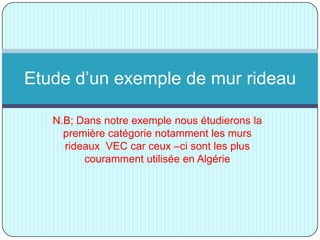

N.B; Dans notre exemple nous étudierons la
première catégorie notamment les murs
rideaux VEC car ceux –ci sont les plus
couramment utilisée en Algérie
Etude d’un exemple de mur rideau
Différence entre le mur VEC et VEP
Le placage des cassette est différents et donne lieu
a différents types:
 Mur rideau à VITRAGE EXTERIEUR Collé( VEC)
 MUR RIDEAU à VITRAGE EXTRIEUR parclosé
(VEP)
Structure du mur rideau
Cassette
meneau
coulisseau
Traverse

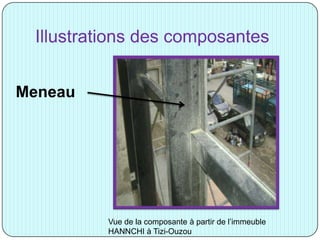

Illustrations des composantes
Meneau
Vue de la composante à partir de l’immeuble
HANNCHI à Tizi-Ouzou

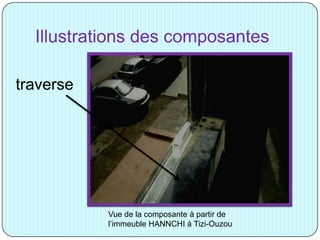

Illustrations des composantes
traverse
Vue de la composante à partir de
l’immeuble HANNCHI à Tizi-Ouzou

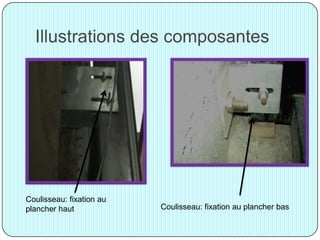

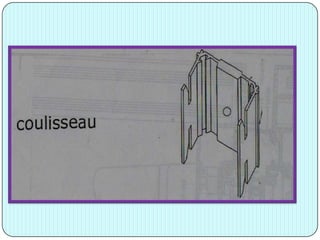

Illustrations des composantes
Coulisseau: fixation au plancher bas
Coulisseau: fixation au
plancher haut

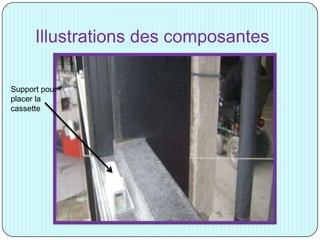

Illustrations des composantes
Support pour
placer la
cassette

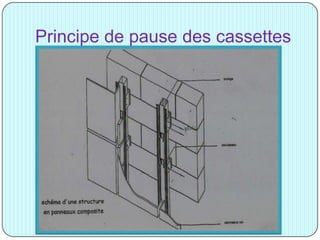

Principe de pause des cassettes
coupe sur mur rideau
 insérer une image autocad
B-murs non-porteurs
*mur antibruit
2-murs
préfabriqués
Le bruit est une nuisance à la fois très gênante et très
répandue. Il nuit à notre équilibre mais ce n'est pas une fatalité : les solutions
existent pour lutter efficacement contre cette pollution.
La réglementation acoustique concerne les logements neufs et leur assure une
ambiance sonore agréable. Mais avant 1970, aucune réglementation n'était imposée.
Des travaux peuvent cependant améliorer l'isolation acoustique quand elle est
insuffisante, ceux-ci sont sous le contrôle de la Commission Acoustique du Comité
Français de l'Isolation (CFI).

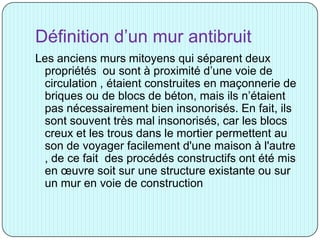

Définition d’un mur antibruit
Les anciens murs mitoyens qui séparent deux
propriétés ou sont à proximité d’une voie de
circulation , étaient construites en maçonnerie de
briques ou de blocs de béton, mais ils n’étaient
pas nécessairement bien insonorisés. En fait, ils
sont souvent très mal insonorisés, car les blocs
creux et les trous dans le mortier permettent au
son de voyager facilement d'une maison à l'autre
, de ce fait des procédés constructifs ont été mis
en œuvre soit sur une structure existante ou sur
un mur en voie de construction
Comment isoler un mur?
Si la paroi n'est pas étanche à l'air
(briques mal jointes, parpaings mal
montés), un gain d'isolation sensible
peut être obtenu en réalisant un
enduit plâtre ou ciment.
Si la paroi n'apporte pas une isolation
acoustique satisfaisante au bruit
aérien, il faut procéder à son
renforcement, selon l'un des trois
procédés suivants :
Isolation
d’une
paroi
existante

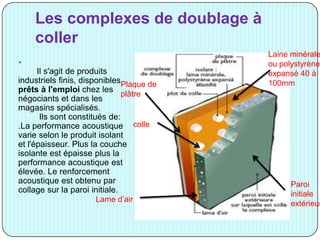

Les complexes de doublage à
coller

Il s'agit de produits
industriels finis, disponibles
prêts à l'emploi chez les
négociants et dans les
magasins spécialisés.
Ils sont constitués de:
.La performance acoustique
varie selon le produit isolant
et l'épaisseur. Plus la couche
isolante est épaisse plus la
performance acoustique est
élevée. Le renforcement
acoustique est obtenu par
collage sur la paroi initiale.
Laine minérale
ou polystyrène
expansé 40 à
100mmPlaque de
plâtre
colle
Lame d’air
Paroi
initiale
extérieur
seront réservés aux murs droits et en
bon état. Si ce n'est pas le cas, il faudra
donc recourir aux procédés suivants:
Les complexes de doublage à
coller

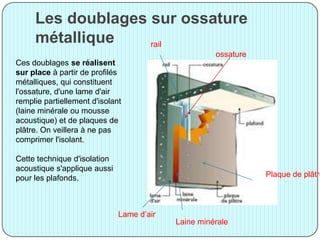

Les doublages sur ossature
métallique
Ces doublages se réalisent
sur place à partir de profilés
métalliques, qui constituent
l'ossature, d'une lame d'air
remplie partiellement d'isolant
(laine minérale ou mousse
acoustique) et de plaques de
plâtre. On veillera à ne pas
comprimer l'isolant.
Cette technique d'isolation
acoustique s'applique aussi
pour les plafonds.
ossature
Plaque de plâtre
rail
Lame d’air
Laine minérale
Les contre-cloisons maçonnées
désolidarisées
Une contre-
cloison, en
brique, carreaux
de plâtre, blocs
de béton
cellulaire,
désolidarisée du
gros ouvre par
une bande
élastomère
(d'épaisseur 5
mm et de largeur
égale à
l'épaisseur de la
cloison enduite)
permet
également une
amélioration
sensible.
Contre
cloison
Laine minérale
Mur extérieur
existant
Bande
élastomère
Les murs coupe -feu
 Afin de lutter contre la propagation des
flammes et avoir le temps nécessaire
pour l’évacuation des victimes en vue
d’éviter un quelconque sinistre, des
dispositifs COUPE-FEU ont été mis en
œuvre sur les murs de façades; dont
voici quelques principes

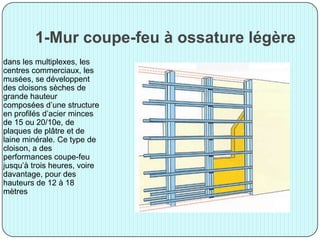

1-Mur coupe-feu à ossature légère
dans les multiplexes, les
centres commerciaux, les
musées, se développent
des cloisons sèches de
grande hauteur
composées d’une structure
en profilés d’acier minces
de 15 ou 20/10e, de
plaques de plâtre et de
laine minérale. Ce type de
cloison, a des
performances coupe-feu
jusqu’à trois heures, voire
davantage, pour des
hauteurs de 12 à 18
mètres
2-Mur coupe-feu avec fusible
Le mur coupe-feu
avec fusible est
moisé entre deux
structures et relié par
des attaches fusibles
qui vont fondre à
chaud. En cas
d’incendie, si la
structure s’effondre,
elle n’entraîne pas le
mur, lequel est retenu
par le point
d’accrochage se
trouvant de l’autre
côté du feu.
3-Les systèmes de murs coupe-feu
de CGCMD
 sont des assemblages légers non porteurs de
panneaux de gypse assurant la protection contre
le feu des murs mitoyens dans la construction de
maisons en rangée.
Principe du système de murs coupe-
feu de CGCMD
Le mur coupe-feu est conçu de manière à
permettre l’effondrement de la construction
du côté exposé au feu sans effondrement
du mur dans son entier. À cette fin, la paroi
de séparation est fixée à l’ossature
contiguë à l’aide de cornières
de fixation à dégagement en aluminium.
Lorsqu’un côté de la paroi est exposé au
feu, les cornières deviennent souples et se
dégagent, ce qui permet l’effondrement
de la structure du côté exposé au feu alors
que les cornières du côté de la paroi de
séparation exposé au feu continuent de
soutenir le mur. De cette manière, le mur
coupe-feu demeure intact protégeant ainsi
la maison en rangée voisine.
Cornière de
dilatation
Mise en œuvre d’un mur dans le cas
d’un pavillon à simple rez-de-
chaussée
4- étude des éléments qui
composent un mur de façade
1-fenétre
2-porte

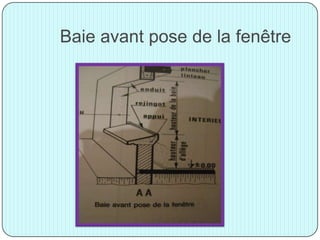

Baie avant pose de la fenêtre
Baie après pose de la fenêtre
1-fenètres
Représentation en plan d’une fenêtre
courante
Ech 1/50
Représentations en coupe d’une
fenêtre courante
2-les portes
Comment se présente les murs
extérieurs sur les plans et coupes
tion des
et
aux
2-Cotation des entraxes
des baies
3-cotation des décrochements
4-cotation totale
Il est important de coter les
murs de l’intérieur
Plan de Henri Renaud ech 1/100
Ech 1/100
Cotation du niveau
de référence
Cotation de la
retombé de
poutre
Cotation de la b
Cotation de la
hauteur d’allége
Il est à noter que lorsqu’un élément est
saillant de la façade il faut le coter, cette
cotation est appelée cotation des nus
L’ISOLATION DES MURS EXTERIEURS:
 L’isolation des murs est très
importante pour la durabilité de
la construction, ainsi pour
rependre aux différentes
fonctions pour lesquelles a été
conçu.
 Il existe deux principes pour
assurer l’isolation des murs.
 L’isolation de l’intérieure.
 L’isolation par l’ extérieure.

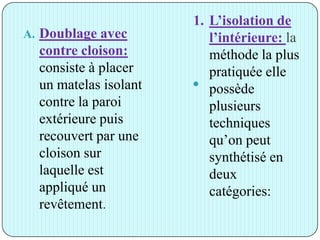

1. L’isolation de
l’intérieure: la
méthode la plus
pratiquée elle
possède
plusieurs
techniques
qu’on peut
synthétisé en
deux
catégories:
A. Doublage avec
contre cloison:
consiste à placer
un matelas isolant
contre la paroi
extérieure puis
recouvert par une
cloison sur
laquelle est
appliqué un
revêtement.

Exemples:
 Contre cloison en
plaque de plâtre
 L’aine de verre avec cloison maçonnée:
A. Panneau de doublage :appelé aussi panneau isolant composite ,il réuni
l’isolant et la contre- cloison constituée par une plaque de plâtre.
Il existe de différents modes de pose qu’on site si dessous:
L’isolation par l’extérieure: d’apparition récente à un développement rapide ,elle
présente d’importants avantages télque la suppression des ponts thermiques.
Il se présente trois systèmes principaux pour sa réalisation
 Enduit projeté de mortier isolant :
 C consiste à utiliser un enduit de façade en trois
couches d’une épaisseur totale maximale de 9cm,
avec un mortier spécial dans lequel le sable est
remplacé par des billes de polystyrène expansé.
Système adhérent :
Consiste à réaliser un revêtement multicouche à base de panneaux isolants .
Figure
Le mur
extérieur
Panneau isolant
Ep. =8cm
Enduit
Mortier adhésif
Armature en fibre
de verre ou métal
Cornière métallique
Enduit de
finition

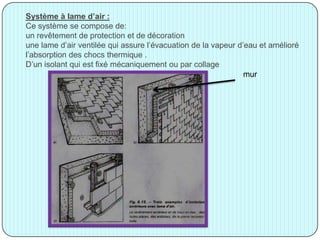

Système à lame d’air :
Ce système se compose de:
un revêtement de protection et de décoration
une lame d’air ventilée qui assure l’évacuation de la vapeur d’eau et amélioré
l’absorption des chocs thermique .
D’un isolant qui est fixé mécaniquement ou par collage
figure
mur
comme nous venons de le voir; les murs de
façades constituent un élément important dans
l’édifice, du fait qu’ils soient la barrière de
protection des occupants de ce fait l’étude au
préalable ainsi que la bonne mise en œuvre de
ces parois rendra la vie à l’intérieur de ce bâti
plus confortable et donc plus agréable
conclusion
bibliographie
1-dessin technique- Henri Renaud- Ed Foucher
2-initiation au dessin de bâtiment- Gérard Calvat-
Ed EYROLLES
3-l’isolation thermique par l’éxtèrieur - Ed moniteur
4-construire en bois
5-construire en béton

Contenu connexe

Tendances

Les fondations
Les fondationsLes fondations
Les fondations
ImeneBoulbir

Structure métallique
Structure métalliqueStructure métallique
Structure métallique
Sami Sahli

Mur rideau
Mur rideau Mur rideau
Mur rideau
Sami Sahli

Habitat traditionnel chaoui
Habitat traditionnel chaouiHabitat traditionnel chaoui
Habitat traditionnel chaouiHiba Architecte

Murs rideaux et menuiserie
Murs rideaux et menuiserieMurs rideaux et menuiserie
Murs rideaux et menuiserieSami Sahli

Systèmes constructifs
Systèmes constructifsSystèmes constructifs
Systèmes constructifsSami Sahli

Style mauresque
Style mauresqueStyle mauresque
Style mauresqueSami Sahli

Dalle nervuré
Dalle nervuréDalle nervuré
Dalle nervuréLeila Lyla

Charpente métallique
Charpente métallique Charpente métallique
Charpente métallique
Sami Sahli

Fondations & structure en pierre
Fondations & structure en pierreFondations & structure en pierre
Fondations & structure en pierre
dalia yaici

LE CONFORT ACOUSTIQUE
LE CONFORT ACOUSTIQUELE CONFORT ACOUSTIQUE
LE CONFORT ACOUSTIQUE
Roufaida Hechim

Types de plancher en construction
Types de plancher en constructionTypes de plancher en construction
Types de plancher en construction
Abdoulaye SECK

La grande poste d'alger
La grande poste d'alger La grande poste d'alger
La grande poste d'alger
archi Mouna


Tendances (20)

Planchers 07
Planchers 07Planchers 07
Planchers 07

Les fondations
Les fondationsLes fondations
Les fondations

Expose
ExposeExpose
Expose

Joints
JointsJoints
Joints

Structure métallique
Structure métalliqueStructure métallique
Structure métallique

Revetements
RevetementsRevetements
Revetements

Mur rideau
Mur rideau Mur rideau
Mur rideau

Habitat traditionnel chaoui
Habitat traditionnel chaouiHabitat traditionnel chaoui
Habitat traditionnel chaoui

Murs rideaux et menuiserie
Murs rideaux et menuiserieMurs rideaux et menuiserie
Murs rideaux et menuiserie

Fondations 01
Fondations 01Fondations 01
Fondations 01

Systèmes constructifs
Systèmes constructifsSystèmes constructifs
Systèmes constructifs

Style mauresque
Style mauresqueStyle mauresque
Style mauresque

Dalle nervuré
Dalle nervuréDalle nervuré
Dalle nervuré

Toitures
ToituresToitures
Toitures

Charpente métallique
Charpente métallique Charpente métallique
Charpente métallique

Fondations & structure en pierre
Fondations & structure en pierreFondations & structure en pierre
Fondations & structure en pierre

LE CONFORT ACOUSTIQUE
LE CONFORT ACOUSTIQUELE CONFORT ACOUSTIQUE
LE CONFORT ACOUSTIQUE

Types de plancher en construction
Types de plancher en constructionTypes de plancher en construction
Types de plancher en construction

La grande poste d'alger
La grande poste d'alger La grande poste d'alger
La grande poste d'alger

Structure metalique
Structure metaliqueStructure metalique
Structure metalique


En vedette

Facade légére 01
Facade légére 01Facade légére 01
Facade légére 01Sami Sahli

Facade légére 02
Facade légére 02Facade légére 02
Facade légére 02Sami Sahli

Mémento technique du bâtiment facades
Mémento technique du bâtiment facadesMémento technique du bâtiment facades
Mémento technique du bâtiment facadesKhadime Dramé

Qu'appelle -on la façade légère
Qu'appelle -on la façade légèreQu'appelle -on la façade légère
Qu'appelle -on la façade légèreHiba Architecte

Isolation acoustique des façades
Isolation acoustique des façadesIsolation acoustique des façades
Isolation acoustique des façades
Invisible Architect

Acoustique architecturale & isolation phonique
Acoustique architecturale & isolation phoniqueAcoustique architecturale & isolation phonique
Acoustique architecturale & isolation phoniqueSami Sahli

4 QUALIMETAL Toitures,façades,Lignes de vie
4 QUALIMETAL Toitures,façades,Lignes de vie4 QUALIMETAL Toitures,façades,Lignes de vie
4 QUALIMETAL Toitures,façades,Lignes de vieSteve De Pooter

Exposé Cloisons
Exposé CloisonsExposé Cloisons
Exposé Cloisons
jexpoz

Acoustique et isolation phonique
Acoustique et isolation phoniqueAcoustique et isolation phonique
Acoustique et isolation phoniqueSami Sahli

La Charpente Bois
La Charpente BoisLa Charpente Bois
La Charpente Bois
jexpoz

Daylighting slideshare
Daylighting slideshareDaylighting slideshare
Daylighting slideshare
Parween Karim

Confort acoustique
Confort acoustiqueConfort acoustique
Confort acoustiqueSami Sahli

08 confort acoustique
08 confort acoustique08 confort acoustique
08 confort acoustiqueLäm Oússà

Analyse urbaine bab el oued1
Analyse urbaine bab el oued1Analyse urbaine bab el oued1
Analyse urbaine bab el oued1Hiba Architecte

Facade - presentation
Facade - presentationFacade - presentation
Facade - presentation
Vinay Srivastava


En vedette (15)

Facade légére 01
Facade légére 01Facade légére 01
Facade légére 01

Facade légére 02
Facade légére 02Facade légére 02
Facade légére 02

Mémento technique du bâtiment facades
Mémento technique du bâtiment facadesMémento technique du bâtiment facades
Mémento technique du bâtiment facades

Qu'appelle -on la façade légère
Qu'appelle -on la façade légèreQu'appelle -on la façade légère
Qu'appelle -on la façade légère

Isolation acoustique des façades
Isolation acoustique des façadesIsolation acoustique des façades
Isolation acoustique des façades

Acoustique architecturale & isolation phonique
Acoustique architecturale & isolation phoniqueAcoustique architecturale & isolation phonique
Acoustique architecturale & isolation phonique

4 QUALIMETAL Toitures,façades,Lignes de vie
4 QUALIMETAL Toitures,façades,Lignes de vie4 QUALIMETAL Toitures,façades,Lignes de vie
4 QUALIMETAL Toitures,façades,Lignes de vie

Exposé Cloisons
Exposé CloisonsExposé Cloisons
Exposé Cloisons

Acoustique et isolation phonique
Acoustique et isolation phoniqueAcoustique et isolation phonique
Acoustique et isolation phonique

La Charpente Bois
La Charpente BoisLa Charpente Bois
La Charpente Bois

Daylighting slideshare
Daylighting slideshareDaylighting slideshare
Daylighting slideshare

Confort acoustique
Confort acoustiqueConfort acoustique
Confort acoustique

08 confort acoustique
08 confort acoustique08 confort acoustique
08 confort acoustique

Analyse urbaine bab el oued1
Analyse urbaine bab el oued1Analyse urbaine bab el oued1
Analyse urbaine bab el oued1

Facade - presentation
Facade - presentationFacade - presentation
Facade - presentation


Similaire à Murs de façade

Aménagements intérieurs et de surveillance
Aménagements intérieurs et de surveillanceAménagements intérieurs et de surveillance
Aménagements intérieurs et de surveillance
Ouaret Yahia

Murs beton
Murs betonMurs beton
Planchers et parois de séparation
Planchers et parois de séparationPlanchers et parois de séparation
Planchers et parois de séparationSami Sahli

Mur voile en béton armé
Mur voile en béton arméMur voile en béton armé
Mur voile en béton armé
Abdelkader SAFA

les gros ouevres
les gros ouevresles gros ouevres
les gros ouevres
ZaafraneOmar1

éléments structuraux de batiment part 01.pdf
éléments structuraux de batiment part 01.pdféléments structuraux de batiment part 01.pdf
éléments structuraux de batiment part 01.pdf
AbdouCh13

Isolation et etancheite
Isolation et etancheiteIsolation et etancheite
Isolation et etancheiteSami Sahli

Revetements etancheité isolation plafond
Revetements etancheité isolation plafondRevetements etancheité isolation plafond
Revetements etancheité isolation plafondSami Sahli

LA STRUCTURE ET LENVELOPPE EN ARCHITECTURE (2).ppt
LA STRUCTURE ET LENVELOPPE EN ARCHITECTURE (2).pptLA STRUCTURE ET LENVELOPPE EN ARCHITECTURE (2).ppt
LA STRUCTURE ET LENVELOPPE EN ARCHITECTURE (2).ppt
NoureddineSifi

isoler Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...
isoler  Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...isoler  Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...
isoler Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...
HadJer61

La solution globale ultra résistante au feu (REI 60) pour ossatures en bois
La solution globale ultra résistante au feu (REI 60) pour ossatures en boisLa solution globale ultra résistante au feu (REI 60) pour ossatures en bois
La solution globale ultra résistante au feu (REI 60) pour ossatures en bois
Fermacell BV

[Cours ENAU]: Chapitre 2 Enveloppes Horizontales .version.3
[Cours ENAU]: Chapitre 2 Enveloppes Horizontales .version.3[Cours ENAU]: Chapitre 2 Enveloppes Horizontales .version.3
[Cours ENAU]: Chapitre 2 Enveloppes Horizontales .version.3
Med Amine Henteti

Type de toiture terrasse et étanchéité
Type de  toiture terrasse  et  étanchéitéType de  toiture terrasse  et  étanchéité
Type de toiture terrasse et étanchéité
ILYES MHAMMEDIA

Sols plancher beton
Sols plancher betonSols plancher beton
Sols plancher beton
lllebeton-naturellementll

Isolation & etanchéité
Isolation & etanchéitéIsolation & etanchéité
Isolation & etanchéitéSami Sahli

Murs & planchers préfabriqués
Murs & planchers préfabriquésMurs & planchers préfabriqués
Murs & planchers préfabriquésSami Sahli

Guide des bonnes pratiques
Guide des bonnes pratiquesGuide des bonnes pratiques
Guide des bonnes pratiquescapitalenergy


Similaire à Murs de façade (20)

Aménagements intérieurs et de surveillance
Aménagements intérieurs et de surveillanceAménagements intérieurs et de surveillance
Aménagements intérieurs et de surveillance

Murs beton
Murs betonMurs beton
Murs beton

Planchers et parois de séparation
Planchers et parois de séparationPlanchers et parois de séparation
Planchers et parois de séparation

Mur voile en béton armé
Mur voile en béton arméMur voile en béton armé
Mur voile en béton armé

Isolation des bâtiments
Isolation des bâtimentsIsolation des bâtiments
Isolation des bâtiments

Platforme
PlatformePlatforme
Platforme

les gros ouevres
les gros ouevresles gros ouevres
les gros ouevres

éléments structuraux de batiment part 01.pdf
éléments structuraux de batiment part 01.pdféléments structuraux de batiment part 01.pdf
éléments structuraux de batiment part 01.pdf

Isolation et etancheite
Isolation et etancheiteIsolation et etancheite
Isolation et etancheite

Plancher 1
Plancher 1Plancher 1
Plancher 1

Revetements etancheité isolation plafond
Revetements etancheité isolation plafondRevetements etancheité isolation plafond
Revetements etancheité isolation plafond

LA STRUCTURE ET LENVELOPPE EN ARCHITECTURE (2).ppt
LA STRUCTURE ET LENVELOPPE EN ARCHITECTURE (2).pptLA STRUCTURE ET LENVELOPPE EN ARCHITECTURE (2).ppt
LA STRUCTURE ET LENVELOPPE EN ARCHITECTURE (2).ppt

isoler Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...
isoler  Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...isoler  Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...
isoler Un bâtiment mal isolé laisse s’échapper la chaleur en hiver et perd r...

La solution globale ultra résistante au feu (REI 60) pour ossatures en bois
La solution globale ultra résistante au feu (REI 60) pour ossatures en boisLa solution globale ultra résistante au feu (REI 60) pour ossatures en bois
La solution globale ultra résistante au feu (REI 60) pour ossatures en bois

[Cours ENAU]: Chapitre 2 Enveloppes Horizontales .version.3
[Cours ENAU]: Chapitre 2 Enveloppes Horizontales .version.3[Cours ENAU]: Chapitre 2 Enveloppes Horizontales .version.3
[Cours ENAU]: Chapitre 2 Enveloppes Horizontales .version.3

Type de toiture terrasse et étanchéité
Type de  toiture terrasse  et  étanchéitéType de  toiture terrasse  et  étanchéité
Type de toiture terrasse et étanchéité

Sols plancher beton
Sols plancher betonSols plancher beton
Sols plancher beton

Isolation & etanchéité
Isolation & etanchéitéIsolation & etanchéité
Isolation & etanchéité

Murs & planchers préfabriqués
Murs & planchers préfabriquésMurs & planchers préfabriqués
Murs & planchers préfabriqués

Guide des bonnes pratiques
Guide des bonnes pratiquesGuide des bonnes pratiques
Guide des bonnes pratiques


Plus de Sami Sahli

AL HAMRA HCA
AL HAMRA HCAAL HAMRA HCA
AL HAMRA HCA
Sami Sahli

Toyo ito
Toyo itoToyo ito
Toyo ito
Sami Sahli

Oscar niemeyer
Oscar niemeyerOscar niemeyer
Oscar niemeyer
Sami Sahli

Satiago Calatrava
Satiago CalatravaSatiago Calatrava
Satiago Calatrava
Sami Sahli

Zaha hadid
Zaha hadidZaha hadid
Zaha hadid
Sami Sahli

Ecole primaire
Ecole primaire Ecole primaire
Ecole primaire
Sami Sahli

Frank loyd Wright
Frank loyd WrightFrank loyd Wright
Frank loyd Wright
Sami Sahli

Cours alea sismique
Cours alea sismiqueCours alea sismique
Cours alea sismique
Sami Sahli

Acier infrastructure
Acier infrastructureAcier infrastructure
Acier infrastructure
Sami Sahli

la Maison mozabite
la Maison mozabitela Maison mozabite
la Maison mozabite
Sami Sahli

Otto wagner
Otto wagnerOtto wagner
Otto wagner
Sami Sahli

Hamma les annasser. au 01
Hamma   les annasser. au 01Hamma   les annasser. au 01
Hamma les annasser. au 01
Sami Sahli

Présentation de projet urbain
Présentation de projet urbainPrésentation de projet urbain
Présentation de projet urbain
Sami Sahli

L’habitat intermédiaire
L’habitat   intermédiaire L’habitat   intermédiaire
L’habitat intermédiaire
Sami Sahli

Les dalles
Les dallesLes dalles
Les dalles
Sami Sahli

Généralité sur les sols
Généralité sur les solsGénéralité sur les sols
Généralité sur les sols
Sami Sahli

Cours fondations
Cours fondationsCours fondations
Cours fondations
Sami Sahli

Cour 04-le-new-urbanisme
Cour 04-le-new-urbanismeCour 04-le-new-urbanisme
Cour 04-le-new-urbanisme
Sami Sahli

Boufarik
BoufarikBoufarik
Boufarik
Sami Sahli

Les dalles
Les dallesLes dalles
Les dalles
Sami Sahli


Plus de Sami Sahli (20)

AL HAMRA HCA
AL HAMRA HCAAL HAMRA HCA
AL HAMRA HCA

Toyo ito
Toyo itoToyo ito
Toyo ito

Oscar niemeyer
Oscar niemeyerOscar niemeyer
Oscar niemeyer

Satiago Calatrava
Satiago CalatravaSatiago Calatrava
Satiago Calatrava

Zaha hadid
Zaha hadidZaha hadid
Zaha hadid

Ecole primaire
Ecole primaire Ecole primaire
Ecole primaire

Frank loyd Wright
Frank loyd WrightFrank loyd Wright
Frank loyd Wright

Cours alea sismique
Cours alea sismiqueCours alea sismique
Cours alea sismique

Acier infrastructure
Acier infrastructureAcier infrastructure
Acier infrastructure

la Maison mozabite
la Maison mozabitela Maison mozabite
la Maison mozabite

Otto wagner
Otto wagnerOtto wagner
Otto wagner

Hamma les annasser. au 01
Hamma   les annasser. au 01Hamma   les annasser. au 01
Hamma les annasser. au 01

Présentation de projet urbain
Présentation de projet urbainPrésentation de projet urbain
Présentation de projet urbain

L’habitat intermédiaire
L’habitat   intermédiaire L’habitat   intermédiaire
L’habitat intermédiaire

Les dalles
Les dallesLes dalles
Les dalles

Généralité sur les sols
Généralité sur les solsGénéralité sur les sols
Généralité sur les sols

Cours fondations
Cours fondationsCours fondations
Cours fondations

Cour 04-le-new-urbanisme
Cour 04-le-new-urbanismeCour 04-le-new-urbanisme
Cour 04-le-new-urbanisme

Boufarik
BoufarikBoufarik
Boufarik

Les dalles
Les dallesLes dalles
Les dalles


Murs de façade

  • 1. République Algérienne Démocratique et Populaire Institut d’architecture de TIZI-OUZOU Atelier de 4éme année N6 Sous-section N2 Exposé : les murs extérieurs ( mur de façade) encadrées par: Mr M. OULD RABAH MR BENOUALI Melle R. CHERIFI Année universitaire 2009/2010
  • 3. Plan de travail Introduction 1-Définition et désignation des éléments constitutifs des murs de façades 2- Fonctions et exigences 3- Les différents types de murs a-Suivant la composition Mur simple Mur double Mur composite b. suivant la fonction statique et la mise en œuvre a- Mur porteur Mur en pierre Murs en béton armé b-Mur non porteur Réalisés sur chantier : Mur a double cloison en brique Mur en bois  Murs préfabriqués Murs sandwich Murs coupe-feu Murs rideaux Murs antibruit 4-étude des mises en œuvre des éléments constitutifs d’un mur de façade Portes Fenêtre Comment représenter des murs de façade en plan et en coupe Comment les coter 5-comment isoler un mur de façade ? Conclusion
  • 4. introduction Depuis son existence sur terre l’homme a incessamment cherché a s’abriter, le tout premier abri a été « le vêtement », constitué de peaux d’animaux, ce dernier a évolué jusqu’a a arriver a l’édification de différents types d’habitat qui le protègent des agressions a travers notamment « les parois extérieurs »de ces édifices, En effet, autrefois les murs étaient souvent composés de deux épaisseurs de pierre de taille, taillées a la main séparées par un blocage en mortier de chaux, gros sable, pierres cassées…etc. Ces murs on vraisemblablement résistés aux années mais malgré leur épaisseur (50cm au moins) ils ne répondent pas aux critères d’isolation thermique moderne Il est a noter qu’aujourd’hui les murs doivent répondre à un certain nombre de règles de mise en œuvre qui font l’objet de « documents techniques unifiés » dits couramment D T U
  • 5. 1-définition Les murs extérieurs ou mur de façade sont des éléments verticaux situés a la périphérie de l’habitation, ils servent à clore la partie habitable et a l’isoler des rigueurs extérieures. ce sont souvent des murs en maçonnerie possédant des baies (portes, fenêtres, …) et pourvus ou non d’un isolant thermique. Eléments verticaux situés à la périphérie de l’habitation Clore la partie habitable Possé dant des
  • 7. 2-fonctions et exigences  les murs extérieurs doivent d’une part être solide et durable et d’autre part constituer un écran ou un filtre contre les rigueurs climatiques (vent, pluie, rayonnement solaire, chaleur, ), le bruit, le feu et aussi les différentes intrusions possible  De ce fait les fonctions assurées par les murs concernent principalement:
  • 8. A- la stabilité mécanique sous sollicitation normale B- l’étanchéité a la pluie C-satisfaction aux exigences thermiques et acoustiques D- la résistance au feu
  • 9. 3- les différents types de murs A- suivant la composition Le DTU 20.1 classe traditionnellement les murs suivant leur composition dans le sens de la largeur en trois catégories:
  • 10. 1. Mur a simple paroi la paroi est constituée, dans le sens de l’´epaisseur, par un seul matériau principal
  • 11. 2. Mur composite paroi constituée dans le sens de l’´epaisseur, par plusieurs matériaux principaux (enduits non compris), solidarisé de façon continue par du mortier ou du béton
  • 12. 3-mur a double paroi Ils comportent deux parois distinctes qui peuvent être : A-D’ épaisseurs sensiblement égales : ce sont les murs doubles B-d’´epaisseurs nettement inégales : ce sont les murs avec doublage dits également murs avec cloison de doublage
  • 13. 3- les différents types de murs b- suivant la fonction statique et la mise en œuvre A- mur porteur Les façades porteuses supportent les charges; elles sont constituées par des éléments plans verticaux qui possèdent une certaine épaisseur et une certaine masse pour résister à la compression simple. Le mur du 1er repose directement sur le mur du rez- de- chaussée ce qui fait de celui-ci un mur porteur
  • 14. Exemple: construction des murs anciens Autrefois les murs étaient souvent composés de deux épaisseurs de pierre séparées par un mortier de chaux, gros sable, pierre cassées .ce qui est à noter est que malgré cette épaisseur(50cm)les critères d’isolation thermique ne sont pas acquis .de ce fait plusieurs méthodes d’isolations ainsi que de nombreux matériaux ont été mis en œuvre afin de remédier a ce souci
  • 15. Murs porteurs avant De nos jours Isolant non hydrophile Pierre de taille plancher Cloison de doublage Intégration de l’isolant thermique pour assurer un confort thermique
  • 16. Construction des murs en béton armé:  Ces murs porteurs se composent de parois de béton armé coulé sur place dans des coffrages.  Le béton armé prêt à l'emploi, alternative à l'armature traditionnelle au moyen de barres ou treillis a souder, est constitué de béton à couler auquel ont été ajoutées de quantités de fines particules métalliques ou synthétiques.  Les ouvertures pour fenêtres, et portes, ainsi que les boîtiers d'encastrement des prises de courant et interrupteurs sont prévus avant le coulage du béton  L'isolation (9 cm d'épaisseur) est placée à l'extérieur; en principe, un enduit décoratif armé recouvre cette couche d'isolation
  • 17. Mise en œuvre des murs en béton
  • 18. Vue du ferraillage d’un mur en béton armé Vue du mur après coulage du béton

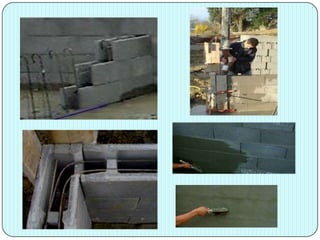

  • 20.
  • 21. •Avantages •Très grande solidité de la construction •Flexibilité dans l'habitation : seuls les murs extérieurs et un seul mur intérieur central sont porteurs •Rapidité : après environ 8 semaines, l'habitation est à l'état de gros œuvre fermé •Très stable sur le plan dimensionnel; les ouvertures pour fenêtres correspondent parfaitement aux indications du plan; les fenêtres peuvent donc être commandées à l'avance •Bonne isolation (manteau isolant continu à l'extérieur de l'habitation; pas de risque de pont thermique) Inconvénients Nécessite une étude préalable plus approfondie : les canalisations, conduites et boîtiers sont placés avant le coulage du béton; les espaces pour les éclairages,… doivent également être prévus avan la construction; les adaptations ultérieures sont tr difficiles à réaliser Intéressant pour les habitations présentant une architecture droite : les avantages de la construction en béton armé prêt à l'emploi sont m en valeur dans les habitations en bloc; les constructions secondaires sont possibles mais fon grossir la facture Intéressant pour les maisons recouvertes d'un enduit : l'isolation est placée à l'extérieur et est ensuite recouverte d'un enduit de façade; un parement en briques est également possible
  • 23. B-murs non-porteurs: 1. Les murs en brique: Définition: Se sont des élévations réalisés en briques creuses ,à l’aide d’un mortier qui assure la liaison entre les briques , réalisés sur chantier en une seule ou double cloison . Paroi extérieur EP=15 cm Paroi intérieur EP=10cm Lame d’air MUR A DOUBLE PAROI MUR A UNE SEUL PAROI
  • 24. La mise en œuvre: La première étape consiste à faire le traçage des murs à construire. TRACAGE DES MURS SUR CHANTIER
  • 25. Dés que le traçage finis on commence à construire le mur ranger par ranger. liant
  • 27. Les murs en bois: Définition :se sont des murs à ossature en bois ou en autre matériaux .le bois le plus utilisé pour la construction de ces murs est le pins. Le mur Les murs sont réalisés en PIN ROUGE de Laponie, en massif ou en contrecollé (avec colle sans COV et non allergisante), on peut les laisser naturels. Le bois est imputrescible, antitermites, il se patine avec le temps. La régulation de l'hygrométrie s'opère naturellement car le bois respire en absorbant e rejetant l'humidité pour obtenir un équilibre confortable. Chacun des éléments qui est extrêmement bien sec, est posé successivement sur un autre, entre chacun d’eux se trouve un jointcompressible.
  • 28. L’ossature: Les éléments de l'ossature des murs sont composés de lisses, montants, linteaux et parfois de quelques traverses. Les sections des montants sont de 46*122 ou 46*147. La répartition des montants souvent appelée le calpinage doit respecter les dimensions des panneaux extérieurs .Il dépendra entre autre des descentes de charges et de la zone du vent où est construit la maison. En général , les entraxes des montants seront de 600 mm et de 400 mm pour les murs des étages inférieurs. Au-dessus des linteaux, les sections des montants seront alignées avec celles des montants bas pour tenir la trame de calpinage de 600mm.
  • 29. La mise en œuvre:
  • 30.
  • 31. B-murs non-porteurs 2-murs préfabriqués *mur sandwich Le domaine d’application des éléments sandwich est principalement dans la construction en béton armé ou en métal.
  • 32. *Définition du mur sandwich Les panneaux sandwich sont des plaques de façade à plusieurs couches, de grand format, avec une forte résistance au passage de la chaleur. Ils sont formés d'une couche porteuse constructive, d'une couche d'isolation thermique, ainsi que d'une couche de parement, qui est fréquemment réalisée en béton lavé ou structuré. Les composantes sont ancrées suivants un système dit « ancrage composite »
  • 33. *Composition du mur sandwich  Vue du système  Section du système Couche porteuse Isolant thermique Couche de parement Couche porteuse Isolant thermique Couche de parement
  • 34. Explication de l’ancrage composite Ancrage plat ancrage composite a manchette Aiguilles de liaison
  • 35. Ancrage composite à manchettes La manchette tubulaire est en acier inoxydable. Les trous des extrémités de la manchette assurent une bonne adhérence dans le béton et permettent le passage des fers d'armature vers l'ancrage. Les hauteurs des ancrages composites à manchettes et les diamètres se basent sur les exigences de la construction. La hauteur se base sur l'épaisseur de la couche d'isolation thermique et l'épaisseur de la couche de parement. 
  • 36. Ancrages plats L'ancrage plat se compose d'une tôle plate en acier inoxydable et il présente sur les deux bords opposés des groupes de trous pour l'ancrage dans le béton. Les fers d'armature sont introduits par les ouvertures. L'ancrage plat peut être incorporé en tant qu'ancrage porteur soit en liaison avec l’ancrage composite à manchette ou dans la disposition de plusieurs ancrages plats dans un panneau sandwich. En outre, l'ancrage plat peut aussi être utilisé comme ancrage de torsion et il
  • 37. Aiguilles de liaison Les aiguilles de liaison en acier inoxydable servent à assembler la couche de parement avec la couche porteuse. La disposition des aiguilles de liaison se fait dans une trame presque carrée. La distance maximale entre elles est de 1,20 m. pour une sécurité supplémentaire contre la torsion de la couche on plante deux aiguilles de liaison en croix sous une
  • 38. pose des panneaux dans l’ancrage composite
  • 39. *fabrication du mur sandwich : procédé négatif -Dans la fabrication en procédé négatif, la couche de parement se trouve lors de la production en bas sur la surface de coffrage Couche porteuse Isolant thermiqu coffrage Couche de parement
  • 40. -fabrication de la couche de parement 1) Fabrication de la couche de parement Pose de l'armature, des ancrages porteurs et de torsion dans le coffrage. Le béton est coulé régulièrement dans le coffrage. Compactage du béton avec des vibreurs extérieurs.
  • 41. indication L'épaisseur minimale de la couche de parement devrait être de 7 cm. en raison du recouvrement nécessaire de l'armature, selon les DTU , l'armature est protégée contre la corrosion par revêtement Couche d’ancrage minimum 7cm
  • 42. -pose de la couche d’isolant thermique La couche d'isolation thermique peut être posée en une ou deux couches. S'il y a deux couches
  • 43. Fabrication de la couche porteuse Les aiguilles de liaison sont plantées sur un croisement d'armature de la couche porteuse à travers la couche d'isolation thermique et la couche de parement jusqu'au fond du coffrage. Pour empêcher que les pointes des aiguilles ne se voient plus tard sur la façade, les aiguilles seront quelque peu retirées après l'atteinte du fond du coffrage. Le béton de la couche de parement est ensuite étanchée. Pour terminer, le béton est réparti régulièrement dans le coffrage et compacté avec un vibreur en surface.
  • 44.
  • 45.
  • 46. *Comment fixer un panneau sandwich à la construction porteuse  La reprise des charges horizontales (vent, basculement et charges additionnelles) se fait par des fers d’ancrage, des rails à éclisse,
  • 47. *Comment fixer un panneau sandwich à la construction porteuse  la reprise des charges verticales se fait uniquement par la paroi porteuse intérieure. Les charges du parement sont transmises par les épingles de liaison à la paroi porteuse. Celle-ci est appuyée sur une dalle, une fondation ou une console d’appui.
  • 48. *Fixation des fenêtres et portes fenêtre porte La couche de parement doit être fixée à la couche porteuse de façon à rester libre et mobile. Des points fixes supplémentaires comme par ex. des fixations de fenêtres ou de portes sur la couche de parement entraînent des contraintes qui peuvent causer des fissures.
  • 49. Avantages - bonne amortissement d’amplitude de température - Travaux d’entretien pas nécessaires - Protection totale contre feu minimum - Lors de températures extérieures élevées ou basses, la température dans une chambre reste agréable - Bonne garantie de qualité grâce à une production industrielle • Couche extérieure- - Esthétique, forme libre, structure de la surface et couleurs à choix - Protection contre les intempéries - Protection mécanique (résistance aux chocs)
  • 50. B-murs non-porteurs *murs rideaux 2-murs préfabriqués Siège de la société PTTEP à ALGER Siège CNEP de TIZI-OUZOU Université mouloud Mammeri – Tamda -
  • 51. *Définition du mur rideau  Le mur-rideau (aussi appelé « façade rideau ») est un type de façade légère. C'est un mur de façade qui assure la fermeture de l'enveloppe du bâtiment sans participer à sa stabilité (les charges étant transférées à la fondation principale par des raccordements aux planchers ou aux colonnes du bâtiment). Les panneaux sont donc appuyés, étage par étage, sur un squelette fixe
  • 52. Les types de murs rideau Il existe différents type de murs rideaux notamment:  Les murs-rideaux de type résille à ossature d’aluminium autoporteuse (système aussi appelé « stick », Les murs rideaux de type résille à ossature d’aluminium autoporteuse assemblés en usine et livrés sur le chantier comme unité complète (aussi appelé « unité scellée » ou «murs rideaux préfabriqués les murs rideaux hybrides, qui eux se situent à mi-chemin entre un système « stick » et un système « unitized
  • 53. Les murs-rideaux de type résille à ossature d’aluminium autoporteuse Les murs-rideaux de type résille à ossature d’aluminium autoporteuse (système aussi appelé « stick », en anglais) assemblés et livrés au chantier en pièces détachées. Ils sont composés de longs montants verticaux appelés « meneaux » et de montants horizontaux appelés « traverses ». Ce système présente généralement l’avantage d’être le plus économique sur le marché, au détriment du temps d’installation nécessaire et au prix d’une architecture plus lourde.
  • 54. Les murs rideaux de type résille à ossature d’aluminium autoporteuse assemblés en usine et livrés sur le chantier livrés sur le chantier comme unité complète (aussi appelé « unité scellée » ou «murs rideaux préfabriqués» ou « unitized or preglazed », en anglais). D’installation rapide, ils présentent également l’avantage de permettre un contrôle de la qualité puisque fabriqué en usine sous conditions contrôlées. Cependant, leurs manipulations de transport des pièces pré- assemblées nécessitent des équipements lourds, comme des grues, etc.
  • 55. les murs rideaux hybrides les murs rideaux hybrides, qui eux se situent à mi-chemin entre un système « stick » et un système « unitized ». Ils utilisent une structure de mur rideau conventionnelle sur laquelle l’on vient fixer un cadre muni d'un vitrage assemblé en usine. Toujours d’installation simple et rapide, aucun profilé d'aluminium n'est visible de l'extérieur. De plus, lors d'un bris, le travail de remplacement d'un verre s'effectue en quelques minutes et ce, contrairement au système conventionnel siliconé, fait au chantier, qui exige beaucoup de travail
  • 56. N.B; Dans notre exemple nous étudierons la première catégorie notamment les murs rideaux VEC car ceux –ci sont les plus couramment utilisée en Algérie Etude d’un exemple de mur rideau
  • 57.
  • 58. Différence entre le mur VEC et VEP Le placage des cassette est différents et donne lieu a différents types:  Mur rideau à VITRAGE EXTERIEUR Collé( VEC)  MUR RIDEAU à VITRAGE EXTRIEUR parclosé (VEP)
  • 59. Structure du mur rideau Cassette meneau coulisseau Traverse
  • 60. Illustrations des composantes Meneau Vue de la composante à partir de l’immeuble HANNCHI à Tizi-Ouzou
  • 61. Illustrations des composantes traverse Vue de la composante à partir de l’immeuble HANNCHI à Tizi-Ouzou
  • 62. Illustrations des composantes Coulisseau: fixation au plancher bas Coulisseau: fixation au plancher haut
  • 63.
  • 64. Illustrations des composantes Support pour placer la cassette
  • 65. Principe de pause des cassettes
  • 66. coupe sur mur rideau  insérer une image autocad
  • 67. B-murs non-porteurs *mur antibruit 2-murs préfabriqués Le bruit est une nuisance à la fois très gênante et très répandue. Il nuit à notre équilibre mais ce n'est pas une fatalité : les solutions existent pour lutter efficacement contre cette pollution. La réglementation acoustique concerne les logements neufs et leur assure une ambiance sonore agréable. Mais avant 1970, aucune réglementation n'était imposée. Des travaux peuvent cependant améliorer l'isolation acoustique quand elle est insuffisante, ceux-ci sont sous le contrôle de la Commission Acoustique du Comité Français de l'Isolation (CFI).
  • 68. Définition d’un mur antibruit Les anciens murs mitoyens qui séparent deux propriétés ou sont à proximité d’une voie de circulation , étaient construites en maçonnerie de briques ou de blocs de béton, mais ils n’étaient pas nécessairement bien insonorisés. En fait, ils sont souvent très mal insonorisés, car les blocs creux et les trous dans le mortier permettent au son de voyager facilement d'une maison à l'autre , de ce fait des procédés constructifs ont été mis en œuvre soit sur une structure existante ou sur un mur en voie de construction
  • 69. Comment isoler un mur? Si la paroi n'est pas étanche à l'air (briques mal jointes, parpaings mal montés), un gain d'isolation sensible peut être obtenu en réalisant un enduit plâtre ou ciment. Si la paroi n'apporte pas une isolation acoustique satisfaisante au bruit aérien, il faut procéder à son renforcement, selon l'un des trois procédés suivants : Isolation d’une paroi existante
  • 70. Les complexes de doublage à coller  Il s'agit de produits industriels finis, disponibles prêts à l'emploi chez les négociants et dans les magasins spécialisés. Ils sont constitués de: .La performance acoustique varie selon le produit isolant et l'épaisseur. Plus la couche isolante est épaisse plus la performance acoustique est élevée. Le renforcement acoustique est obtenu par collage sur la paroi initiale. Laine minérale ou polystyrène expansé 40 à 100mmPlaque de plâtre colle Lame d’air Paroi initiale extérieur
  • 71. seront réservés aux murs droits et en bon état. Si ce n'est pas le cas, il faudra donc recourir aux procédés suivants: Les complexes de doublage à coller
  • 72. Les doublages sur ossature métallique Ces doublages se réalisent sur place à partir de profilés métalliques, qui constituent l'ossature, d'une lame d'air remplie partiellement d'isolant (laine minérale ou mousse acoustique) et de plaques de plâtre. On veillera à ne pas comprimer l'isolant. Cette technique d'isolation acoustique s'applique aussi pour les plafonds. ossature Plaque de plâtre rail Lame d’air Laine minérale
  • 73. Les contre-cloisons maçonnées désolidarisées Une contre- cloison, en brique, carreaux de plâtre, blocs de béton cellulaire, désolidarisée du gros ouvre par une bande élastomère (d'épaisseur 5 mm et de largeur égale à l'épaisseur de la cloison enduite) permet également une amélioration sensible. Contre cloison Laine minérale Mur extérieur existant Bande élastomère
  • 74. Les murs coupe -feu  Afin de lutter contre la propagation des flammes et avoir le temps nécessaire pour l’évacuation des victimes en vue d’éviter un quelconque sinistre, des dispositifs COUPE-FEU ont été mis en œuvre sur les murs de façades; dont voici quelques principes
  • 75. 1-Mur coupe-feu à ossature légère dans les multiplexes, les centres commerciaux, les musées, se développent des cloisons sèches de grande hauteur composées d’une structure en profilés d’acier minces de 15 ou 20/10e, de plaques de plâtre et de laine minérale. Ce type de cloison, a des performances coupe-feu jusqu’à trois heures, voire davantage, pour des hauteurs de 12 à 18 mètres
  • 76. 2-Mur coupe-feu avec fusible Le mur coupe-feu avec fusible est moisé entre deux structures et relié par des attaches fusibles qui vont fondre à chaud. En cas d’incendie, si la structure s’effondre, elle n’entraîne pas le mur, lequel est retenu par le point d’accrochage se trouvant de l’autre côté du feu.
  • 77. 3-Les systèmes de murs coupe-feu de CGCMD  sont des assemblages légers non porteurs de panneaux de gypse assurant la protection contre le feu des murs mitoyens dans la construction de maisons en rangée.
  • 78. Principe du système de murs coupe- feu de CGCMD Le mur coupe-feu est conçu de manière à permettre l’effondrement de la construction du côté exposé au feu sans effondrement du mur dans son entier. À cette fin, la paroi de séparation est fixée à l’ossature contiguë à l’aide de cornières de fixation à dégagement en aluminium. Lorsqu’un côté de la paroi est exposé au feu, les cornières deviennent souples et se dégagent, ce qui permet l’effondrement de la structure du côté exposé au feu alors que les cornières du côté de la paroi de séparation exposé au feu continuent de soutenir le mur. De cette manière, le mur coupe-feu demeure intact protégeant ainsi la maison en rangée voisine. Cornière de dilatation
  • 79. Mise en œuvre d’un mur dans le cas d’un pavillon à simple rez-de- chaussée
  • 80.
  • 81. 4- étude des éléments qui composent un mur de façade 1-fenétre 2-porte
  • 82. Baie avant pose de la fenêtre
  • 83. Baie après pose de la fenêtre
  • 85. Représentation en plan d’une fenêtre courante Ech 1/50
  • 86. Représentations en coupe d’une fenêtre courante
  • 88. Comment se présente les murs extérieurs sur les plans et coupes
  • 89. tion des et aux 2-Cotation des entraxes des baies 3-cotation des décrochements 4-cotation totale Il est important de coter les murs de l’intérieur Plan de Henri Renaud ech 1/100
  • 90. Ech 1/100 Cotation du niveau de référence Cotation de la retombé de poutre Cotation de la b Cotation de la hauteur d’allége Il est à noter que lorsqu’un élément est saillant de la façade il faut le coter, cette cotation est appelée cotation des nus
  • 91. L’ISOLATION DES MURS EXTERIEURS:  L’isolation des murs est très importante pour la durabilité de la construction, ainsi pour rependre aux différentes fonctions pour lesquelles a été conçu.  Il existe deux principes pour assurer l’isolation des murs.  L’isolation de l’intérieure.  L’isolation par l’ extérieure.
  • 92. 1. L’isolation de l’intérieure: la méthode la plus pratiquée elle possède plusieurs techniques qu’on peut synthétisé en deux catégories: A. Doublage avec contre cloison: consiste à placer un matelas isolant contre la paroi extérieure puis recouvert par une cloison sur laquelle est appliqué un revêtement. 
  • 93. Exemples:  Contre cloison en plaque de plâtre  L’aine de verre avec cloison maçonnée:
  • 94. A. Panneau de doublage :appelé aussi panneau isolant composite ,il réuni l’isolant et la contre- cloison constituée par une plaque de plâtre. Il existe de différents modes de pose qu’on site si dessous:
  • 95. L’isolation par l’extérieure: d’apparition récente à un développement rapide ,elle présente d’importants avantages télque la suppression des ponts thermiques. Il se présente trois systèmes principaux pour sa réalisation  Enduit projeté de mortier isolant :  C consiste à utiliser un enduit de façade en trois couches d’une épaisseur totale maximale de 9cm, avec un mortier spécial dans lequel le sable est remplacé par des billes de polystyrène expansé.
  • 96. Système adhérent : Consiste à réaliser un revêtement multicouche à base de panneaux isolants . Figure Le mur extérieur Panneau isolant Ep. =8cm Enduit Mortier adhésif Armature en fibre de verre ou métal Cornière métallique Enduit de finition
  • 97. Système à lame d’air : Ce système se compose de: un revêtement de protection et de décoration une lame d’air ventilée qui assure l’évacuation de la vapeur d’eau et amélioré l’absorption des chocs thermique . D’un isolant qui est fixé mécaniquement ou par collage figure mur
  • 98. comme nous venons de le voir; les murs de façades constituent un élément important dans l’édifice, du fait qu’ils soient la barrière de protection des occupants de ce fait l’étude au préalable ainsi que la bonne mise en œuvre de ces parois rendra la vie à l’intérieur de ce bâti plus confortable et donc plus agréable conclusion
  • 99. bibliographie 1-dessin technique- Henri Renaud- Ed Foucher 2-initiation au dessin de bâtiment- Gérard Calvat- Ed EYROLLES 3-l’isolation thermique par l’éxtèrieur - Ed moniteur 4-construire en bois 5-construire en béton
