PLAN DE L’EXPOSÉ
• 1-L’ISOLATION THERMIQUE
• NOTIONS DE CONDCTIVITE ET DE RESISTANCE THERMIQUES
• NOTIONS DE CONFORT THERMIQUE
• LES DEPERDITIONS CALORIFIQUES
• LA PROTECTION SOLAIRE
• 2-L’ISOLATION PHONIQUE
• QUELQUE MOYENS POUR LUTTER CONTRE LE BRUIT
• ISOLER UNE MAISON EXISTANTE
• ISOLER LES MURS DE FAÇADES
• ISOLER UN PLANCHER
• ISOLER UNE TOITURE
• ISOLER LES OUVERTURES
B- L’ÉTANCHÉITÉ
1-L’étanchéité à l’air et à l’eau:
2-L’étanchéité des soubassements et des fondations:
3-Les murs:

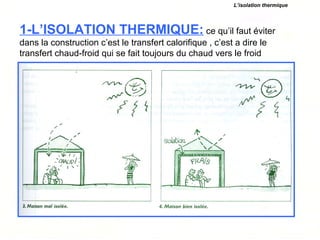

Il y a deux type d’isolation1-L’ISOLATION THERMIQUE: ce qu’il faut éviter
dans la construction c’est le transfert calorifique , c’est a dire le
transfert chaud-froid qui se fait toujours du chaud vers le froid
L’isolation thermique

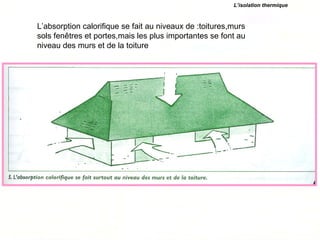

L’absorption calorifique se fait au niveaux de :toitures,murs
sols fenêtres et portes,mais les plus importantes se font au
niveau des murs et de la toiture
L’isolation thermique

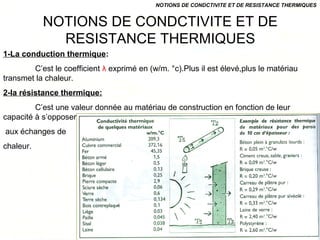

NOTIONS DE CONDCTIVITE ET DE
RESISTANCE THERMIQUES
1-La conduction thermique:
C’est le coefficient λ exprimé en (w/m. °c).Plus il est élevé,plus le matériau
transmet la chaleur.
2-la résistance thermique:
C’est une valeur donnée au matériau de construction en fonction de leur
capacité à s’opposer
aux échanges de
chaleur.
NOTIONS DE CONDCTIVITE ET DE RESISTANCE THERMIQUES

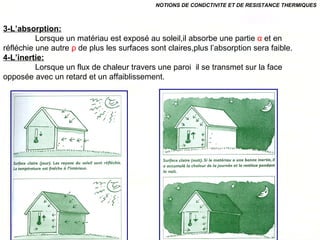

3-L’absorption:
Lorsque un matériau est exposé au soleil,il absorbe une partie α et en
réfléchie une autre ρ de plus les surfaces sont claires,plus l’absorption sera faible.
4-L’inertie:
Lorsque un flux de chaleur travers une paroi il se transmet sur la face
opposée avec un retard et un affaiblissement.
NOTIONS DE CONDCTIVITE ET DE RESISTANCE THERMIQUES

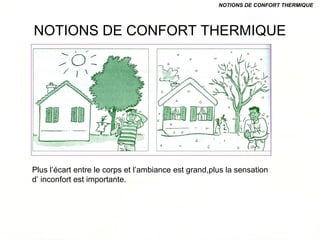

NOTIONS DE CONFORT THERMIQUE
Plus l’écart entre le corps et l’ambiance est grand,plus la sensation
d’ inconfort est importante.
NOTIONS DE CONFORT THERMIQUE
Le confort thermique résulte de la
conception architecturale :
-Les pays chaud :il faut minimiser
les transmissions calorifiques,les
apports solaires directes, bien
orienter le bâtiment et profiter au
maximum du refroidissement
nocturne.
-Les pays froids :il faut minimiser les
déperdition,optimiser les apports solaires.
Le chauffage est nécessaire dans ces pays.
NOTIONS DE CONFORT THERMIQUE

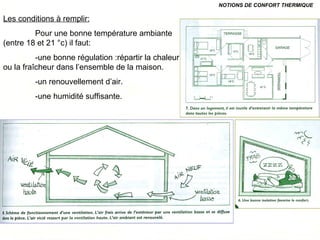

Les conditions à remplir:
Pour une bonne température ambiante
(entre 18 et 21 °c) il faut:
-une bonne régulation :répartir la chaleur
ou la fraîcheur dans l’ensemble de la maison.
-un renouvellement d’air.
-une humidité suffisante.
NOTIONS DE CONFORT THERMIQUE
LES DEPERDITIONS CALORIFIQUES
LES DEPERDITIONS CALORIFIQUES

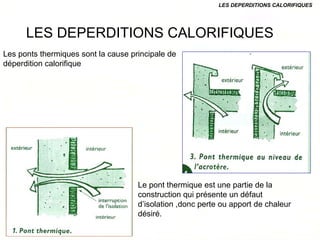

Les ponts thermiques sont la cause principale de
déperdition calorifique
Le pont thermique est une partie de la
construction qui présente un défaut
d’isolation ,donc perte ou apport de chaleur
désiré.
Il y a deux type d’isolation
LES DEPERDITIONS CALORIFIQUES

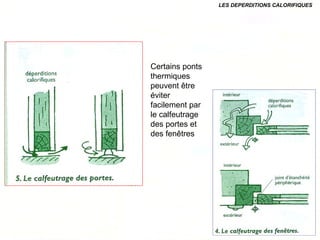

Certains ponts
thermiques
peuvent être
éviter
facilement par
le calfeutrage
des portes et
des fenêtres

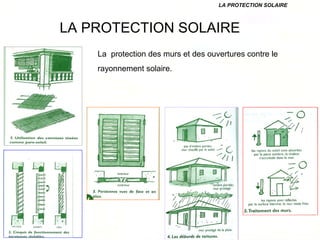

LA PROTECTION SOLAIRE
LA PROTECTION SOLAIRE
La protection des murs et des ouvertures contre le
rayonnement solaire.

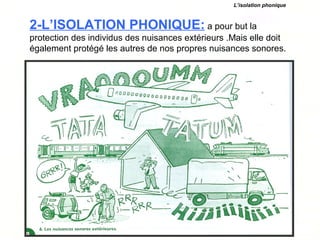

2-L’ISOLATION PHONIQUE: a pour but la
protection des individus des nuisances extérieurs .Mais elle doit
également protégé les autres de nos propres nuisances sonores.

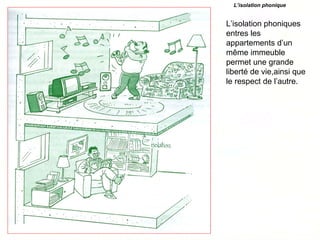

L’isolation phonique
L’isolation phonique
L’isolation phoniques
entres les
appartements d’un
même immeuble
permet une grande
liberté de vie,ainsi que
le respect de l’autre.
QUELQUE MOYENS POUR LUTTER
CONTRE LE BRUIT

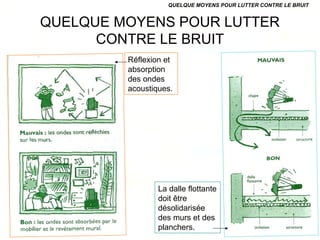

QUELQUE MOYENS POUR LUTTER CONTRE LE BRUIT
Réflexion et
absorption
des ondes
acoustiques.
La dalle flottante
doit être
désolidarisée
des murs et des
planchers.

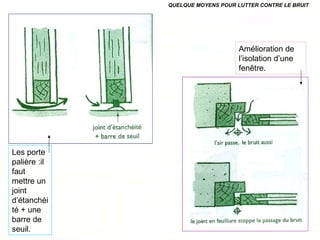

QUELQUE MOYENS POUR LUTTER CONTRE LE BRUIT
Les porte
palière :il
faut
mettre un
joint
d’étanchéi
té + une
barre de
seuil.
Amélioration de
l’isolation d’une
fenêtre.

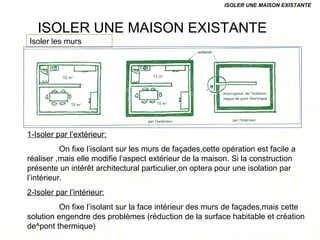

ISOLER UNE MAISON EXISTANTE
ISOLER UNE MAISON EXISTANTE
1-Isoler par l’extérieur:
On fixe l’isolant sur les murs de façades,cette opération est facile a
réaliser ,mais elle modifie l’aspect extérieur de la maison. Si la construction
présente un intérêt architectural particulier,on optera pour une isolation par
l’intérieur.
2-Isoler par l’intérieur:
On fixe l’isolant sur la face intérieur des murs de façades,mais cette
solution engendre des problèmes (réduction de la surface habitable et création
de^pont thermique)
Isoler les murs
ISOLER UNE MAISON EXISTANTE

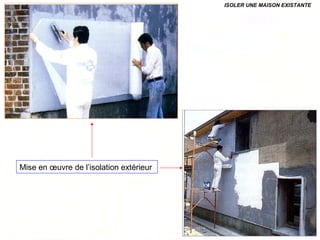

Mise en œuvre de l’isolation extérieur

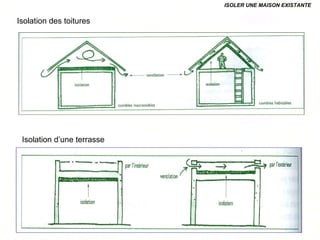

ISOLER UNE MAISON EXISTANTE
Isolation des toitures
Isolation d’une terrasse
ISOLER UNE MAISON EXISTANTE

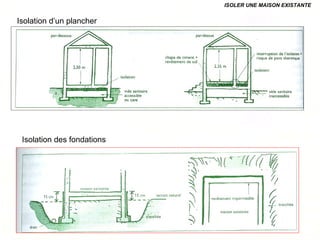

Isolation d’un plancher
Isolation des fondations
ISOLER LES MURS DE FAÇADES

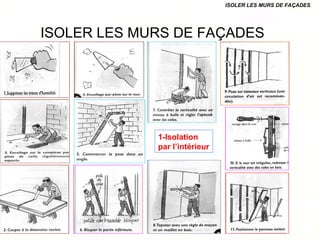

ISOLER LES MURS DE FAÇADES
1-Isolation
par l’intérieur

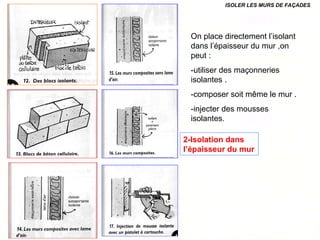

2-Isolation dans
l’épaisseur du mur
ISOLER LES MURS DE FAÇADES
On place directement l’isolant
dans l’épaisseur du mur ,on
peut :
-utiliser des maçonneries
isolantes .
-composer soit même le mur .
-injecter des mousses
isolantes.

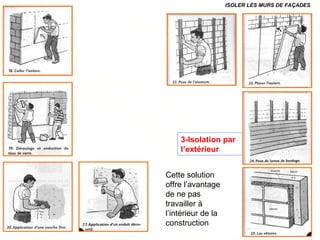

ISOLER LES MURS DE FAÇADES
3-Isolation par
l’extérieur
Cette solution
offre l’avantage
de ne pas
travailler à
l’intérieur de la
construction
ISOLER UN PLANCHER
ISOLER UN PLANCHER
1-Dans les
locaux chauffés
Isolant posé sur le
plancher.
Isolant fixé
en sous-face
du plancher
Plancher à
entrevous

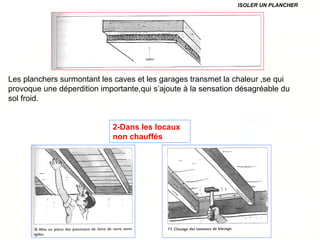

ISOLER UN PLANCHER
2-Dans les locaux
non chauffés
Les planchers surmontant les caves et les garages transmet la chaleur ,se qui
provoque une déperdition importante,qui s’ajoute à la sensation désagréable du
sol froid.

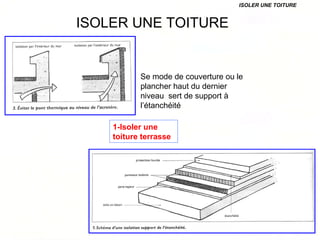

ISOLER UNE TOITURE
ISOLER UNE TOITURE
1-Isoler une
toiture terrasse
Se mode de couverture ou le
plancher haut du dernier
niveau sert de support à
l’étanchéité
ISOLER UNE TOITURE
2-Isoler des combles
habitables
Le principe est de
récupérer l’espace
sous la toiture.
ISOLER UNE TOITURE
3-Isoler des
comble non
habitables
On peut procéder à l'isolation
par soufflage de l’isolant
Ou par
copeaux
de
mousse
en PVC

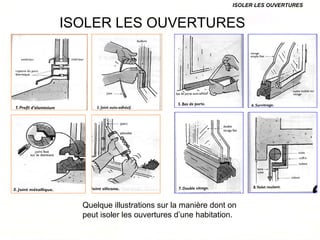

ISOLER LES OUVERTURES
ISOLER LES OUVERTURES
Quelque illustrations sur la manière dont on
peut isoler les ouvertures d’une habitation.

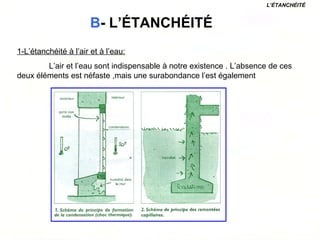

B- L’ÉTANCHÉITÉ
1-L’étanchéité à l’air et à l’eau:
L’air et l’eau sont indispensable à notre existence . L’absence de ces
deux éléments est néfaste ,mais une surabondance l’est également
L’ÉTANCHÉITÉ
2-L’étanchéité des soubassements et des fondations:
Il est nécessaire de :
-creuser ± 1mde profondeur autour de la maison.
-fixer sur les fondations des panneaux isolants.
-couler 1 socle de béton au fond de la tranchée.
-poser un drain.
-combler la tranchée avec un ensemble drainant.
L’ÉTANCHÉITÉ

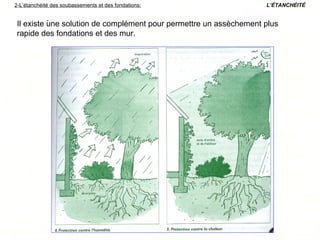

2-L’étanchéité des soubassements et des fondations:
.
L’ÉTANCHÉITÉ
Il existe une solution de complément pour permettre un assèchement plus
rapide des fondations et des mur.

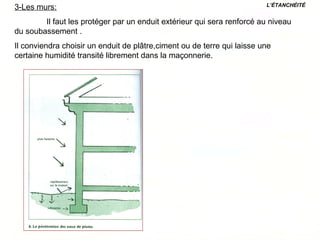

3-Les murs:
Il faut les protéger par un enduit extérieur qui sera renforcé au niveau
du soubassement .
Il conviendra choisir un enduit de plâtre,ciment ou de terre qui laisse une
certaine humidité transité librement dans la maçonnerie.
L’ÉTANCHÉITÉ

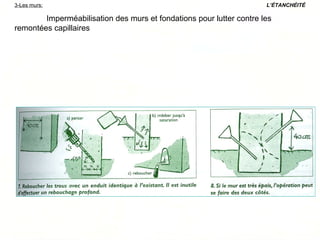

3-Les murs:
Imperméabilisation des murs et fondations pour lutter contre les
remontées capillaires
L’ÉTANCHÉITÉ

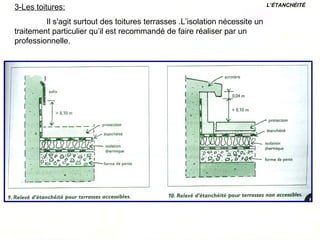

3-Les toitures:
Il s'agit surtout des toitures terrasses .L’isolation nécessite un
traitement particulier qu’il est recommandé de faire réaliser par un
professionnelle.
L’ÉTANCHÉITÉ

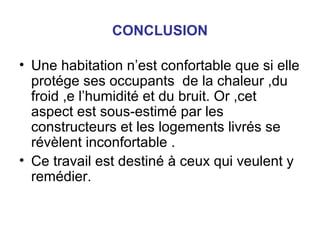

CONCLUSION
• Une habitation n’est confortable que si elle
protége ses occupants de la chaleur ,du
froid ,e l’humidité et du bruit. Or ,cet
aspect est sous-estimé par les
constructeurs et les logements livrés se
révèlent inconfortable .
• Ce travail est destiné à ceux qui veulent y
remédier.

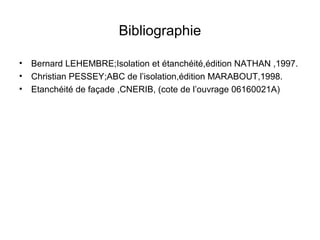

Bibliographie
• Bernard LEHEMBRE;Isolation et étanchéité,édition NATHAN ,1997.
• Christian PESSEY;ABC de l’isolation,édition MARABOUT,1998.
• Etanchéité de façade ,CNERIB, (cote de l’ouvrage 06160021A)
