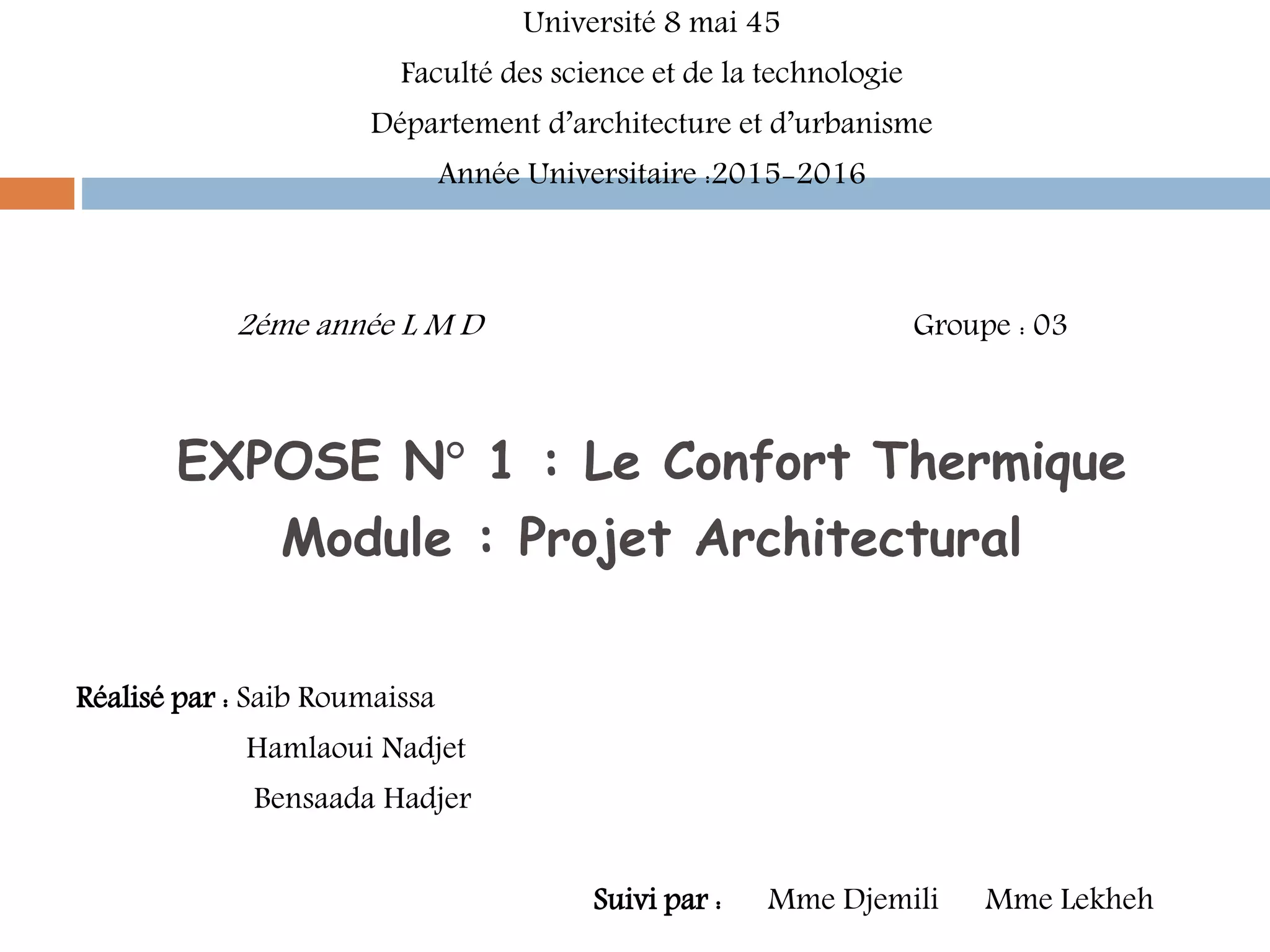

Université 8 mai 45
Faculté des science et de la technologie
Département d’architecture et d’urbanisme
Année Universitaire :2015-2016
2éme année L M D Groupe : 03
EXPOSE N° 1 : Le Confort Thermique
Module : Projet Architectural
Réalisé par : Saib Roumaissa
Hamlaoui Nadjet
Bensaada Hadjer
Suivi par : Mme Djemili Mme Lekheh
Qu’est ce que le Confort ?
Selon le Petit Robert : le confort est tout ce qui
contribue au bien-être, a la commodité de la vie
matérielle. Le confort d’un appartement.
 Confort=équilibre entre l’homme et l’ambiance.
 Le confort est un état de bien être moral ou
physique.
Donc le confort est une notion très vaste, sa
définition varie d’un domaine a un autre, d’une
personne a une autre, d’une société a une autre …

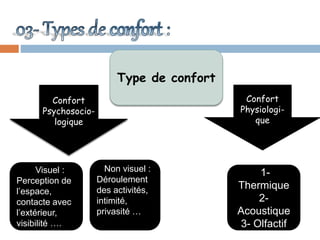

Type de confort
Confort
Psychosocio-
logique
Confort
Physiologi-
que
Visuel :
Perception de
l’espace,
contacte avec
l’extérieur,
visibilité ….
Non visuel :
Déroulement
des activités,
intimité,
privasité …
1-
Thermique
2-
Acoustique
3- Olfactif

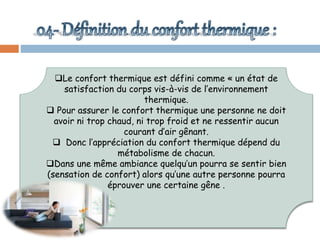

Le confort thermique est défini comme « un état de
satisfaction du corps vis-à-vis de l’environnement
thermique.
 Pour assurer le confort thermique une personne ne doit
avoir ni trop chaud, ni trop froid et ne ressentir aucun
courant d’air gênant.
 Donc l’appréciation du confort thermique dépend du
métabolisme de chacun.
Dans une même ambiance quelqu’un pourra se sentir bien
(sensation de confort) alors qu’une autre personne pourra
éprouver une certaine gêne .

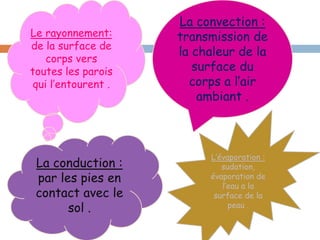

Le rayonnement:
de la surface de
corps vers
toutes les parois
qui l’entourent .
La convection :
transmission de
la chaleur de la
surface du
corps a l’air
ambiant .
La conduction :
par les pies en
contact avec le
sol .
L’évaporation :
sudation,
évaporation de
l’eau a la
surface de la
peau .
Confort thermique
températur
e
humidité Mouvement
de l’air
habillement
Métabolis
-me
Temp
ératur
e des
parois

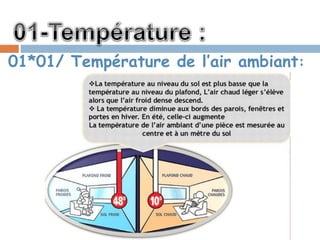

01*01/ Température de l’air ambiant:
Le confort est
obtenue lorsqu’il n
ya pas ou peu
d’écart de
température dans
l’ensemble du
volumes de la
pièces
Une pièce est
agréable si les
murs ont une
déférence de
température
inferieur a 3° C
avec l’air ambiant
01*02/ Température des parois :
s’agit de la température des parois aves lesquelles le
corps échange de la chaleur par rayonnement.
Une sensation déférente est éprouvé que l’on se trouve :

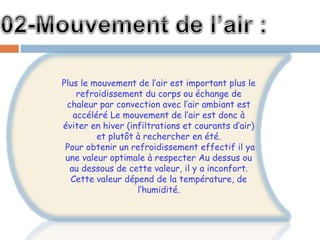

Plus le mouvement de l’air est important plus le
refroidissement du corps ou échange de
chaleur par convection avec l’air ambiant est
accéléré Le mouvement de l’air est donc à
éviter en hiver (infiltrations et courants d’air)
et plutôt à rechercher en été.
Pour obtenir un refroidissement effectif il ya
une valeur optimale à respecter Au dessus ou
au dessous de cette valeur, il y a inconfort.
Cette valeur dépend de la température, de
l’humidité.

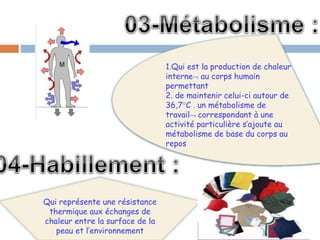

1.Qui est la production de chaleur
interne au corps humain
permettant
2. de maintenir celui-ci autour de
36,7°C . un métabolisme de
travail correspondant à une
activité particulière s’ajoute au
métabolisme de base du corps au
repos
Qui représente une résistance
thermique aux échanges de
chaleur entre la surface de la
peau et l’environnement

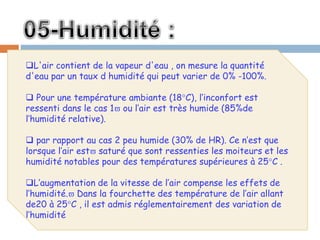

L'air contient de la vapeur d'eau , on mesure la quantité
d'eau par un taux d humidité qui peut varier de 0% -100%.
 Pour une température ambiante (18°C), l’inconfort est
ressenti dans le cas 1 ou l’air est très humide (85%de
l’humidité relative).
 par rapport au cas 2 peu humide (30% de HR). Ce n’est que
lorsque l’air est saturé que sont ressenties les moiteurs et les
humidité notables pour des températures supérieures à 25°C .
L’augmentation de la vitesse de l’air compense les effets de
l’humidité. Dans la fourchette des température de l’air allant
de20 à 25°C , il est admis réglementairement des variation de
l’humidité

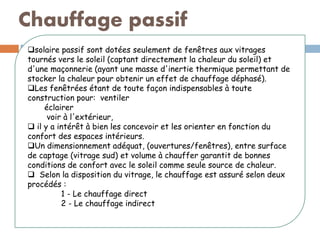

Chauffage passif
solaire passif sont dotées seulement de fenêtres aux vitrages
tournés vers le soleil (captant directement la chaleur du soleil) et
d'une maçonnerie (ayant une masse d'inertie thermique permettant de
stocker la chaleur pour obtenir un effet de chauffage déphasé).
Les fenêtrées étant de toute façon indispensables à toute
construction pour: ventiler
éclairer
voir à l'extérieur,
 il y a intérêt à bien les concevoir et les orienter en fonction du
confort des espaces intérieurs.
Un dimensionnement adéquat, (ouvertures/fenêtres), entre surface
de captage (vitrage sud) et volume à chauffer garantit de bonnes
conditions de confort avec le soleil comme seule source de chaleur.
 Selon la disposition du vitrage, le chauffage est assuré selon deux
procédés :
1 - Le chauffage direct
2 - Le chauffage indirect
Chauffage direct :
Par ce procédé, le soleil est piégé directement
dans l'espace à chauffer, à travers une surface
vitrée importante au sud La chaleur produite est
stockée par la masse thermique des murs
intérieurs.

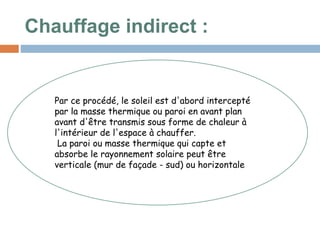

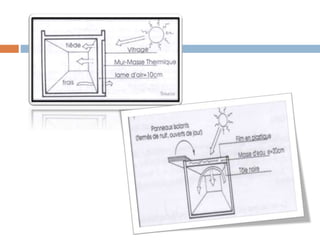

Chauffage indirect :
Par ce procédé, le soleil est d'abord intercepté
par la masse thermique ou paroi en avant plan
avant d'être transmis sous forme de chaleur à
l'intérieur de l'espace à chauffer.
La paroi ou masse thermique qui capte et
absorbe le rayonnement solaire peut être
verticale (mur de façade - sud) ou horizontale
Toiture bassin

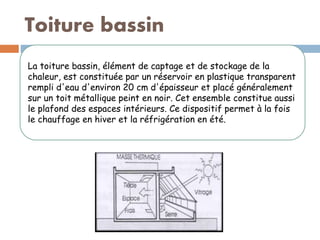

La toiture bassin, élément de captage et de stockage de la
chaleur, est constituée par un réservoir en plastique transparent
rempli d'eau d'environ 20 cm d'épaisseur et placé généralement
sur un toit métallique peint en noir. Cet ensemble constitue aussi
le plafond des espaces intérieurs. Ce dispositif permet à la fois
le chauffage en hiver et la réfrigération en été.
La climatisation :
Climatiser, selon le procédé naturel passif, un espace, c'est
rechercher les disposition suivantes :
-Ombrager et éviter à la construction tout contact avec le
soleil.
-Ventiler et permettre un courant d'air naturel par l'effet de
pression dépression.
-Humidifier l'air sec par évaporation de l'eau ou par
évapotranspiration des plantations.
Selon le cas considéré, ces dispositions sont prises
séparément ou simultanément .
La disposition -'Ventilation', touche toutes les zones
climatiques d'été mais hors période de surchauffe de jour.

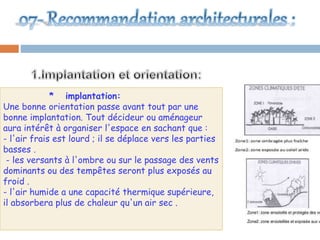

* implantation:
Une bonne orientation passe avant tout par une
bonne implantation. Tout décideur ou aménageur
aura intérêt à organiser l'espace en sachant que :
- l'air frais est lourd ; il se déplace vers les parties
basses .
- les versants à l'ombre ou sur le passage des vents
dominants ou des tempêtes seront plus exposés au
froid .
- l'air humide a une capacité thermique supérieure,
il absorbera plus de chaleur qu'un air sec .
* Orientation:
a) ensoleillement:
Toute construction ne tenant pas compte de la position du soleil
consomme de grandes quantités d'énergie pour son chauffage en hiver
et sa réfrigération en été.
Au moment de la conception d'un bâtiment, il est alors utile de
faciliter la pénétration du rayonnement solaire à l'intérieur des pièces
à chauffer en hiver à l'inverse de l'été où ce rayonnement est à éviter

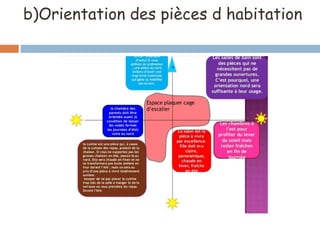

b)Orientation des pièces d habitation
c)Orientation des logements :
Disposition Nord–sud Disposition Est-Ouest
d) Composition plan intérieur :
L'orientation des pièces intérieures qui composent l'habitation
dépend du type et de la durée d'utilisation de ces pièces. Les
espaces habitables de séjour seront orientés au sud. Les
espaces habitables tels que les chambres (éventuellement la
cuisine) seront orientés au sud ou à l'est. Les espaces de
service non habitables (sanitaires, rangements, garages,
éventuellement cuisine. ...) seront disposés en zone tampon nord

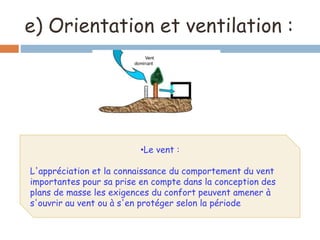

e) Orientation et ventilation :
•Le vent :
L'appréciation et la connaissance du comportement du vent
importantes pour sa prise en compte dans la conception des
plans de masse les exigences du confort peuvent amener à
s'ouvrir au vent ou à s'en protéger selon la période
• ventilation
pour obtenir une ventilation naturelle.
Il y' a lieu de savoir disposer et dimensionner
convenablement les ouvertures ou fenêtres.
Lorsque la ventilation naturelle reste impossible. il faut
avoir recours à diverses formes de ventilation forcée,
extracteurs d'air, ventilateurs, etc.

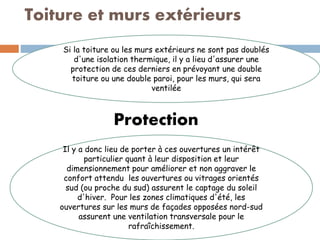

Toiture et murs extérieurs
Si la toiture ou les murs extérieurs ne sont pas doublés
d'une isolation thermique, il y a lieu d'assurer une
protection de ces derniers en prévoyant une double
toiture ou une double paroi, pour les murs, qui sera
ventilée
Protection
Il y a donc lieu de porter à ces ouvertures un intérêt
particulier quant à leur disposition et leur
dimensionnement pour améliorer et non aggraver le
confort attendu les ouvertures ou vitrages orientés
sud (ou proche du sud) assurent le captage du soleil
d'hiver. Pour les zones climatiques d'été, les
ouvertures sur les murs de façades opposées nord-sud
assurent une ventilation transversale pour le
rafraîchissement.
 il existe trois types de formes architecturales en
matière de protection :
1)Les avancées horizontales:
Les meilleurs exemples sont donnés par les auvents, les débords
de toitures, les balcons, les linteaux des fenêtres....

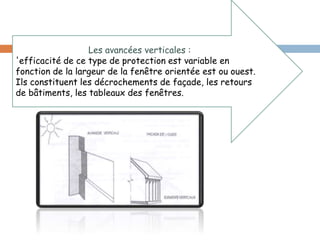

Les avancées verticales :
'efficacité de ce type de protection est variable en
fonction de la largeur de la fenêtre orientée est ou ouest.
Ils constituent les décrochements de façade, les retours
de bâtiments, les tableaux des fenêtres.

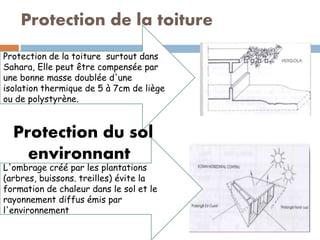

Protection de la toiture
Protection de la toiture surtout dans
Sahara, Elle peut être compensée par
une bonne masse doublée d'une
isolation thermique de 5 à 7cm de liège
ou de polystyrène.
L'ombrage créé par les plantations
(arbres, buissons. treilles) évite la
formation de chaleur dans le sol et le
rayonnement diffus émis par
l'environnement
Protection du sol
environnant

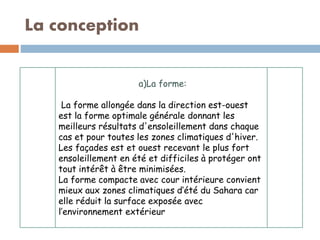

La conception
a)La forme:
La forme allongée dans la direction est-ouest
est la forme optimale générale donnant les
meilleurs résultats d'ensoleillement dans chaque
cas et pour toutes les zones climatiques d'hiver.
Les façades est et ouest recevant le plus fort
ensoleillement en été et difficiles à protéger ont
tout intérêt à être minimisées.
La forme compacte avec cour intérieure convient
mieux aux zones climatiques d’été du Sahara car
elle réduit la surface exposée avec
l’environnement extérieur
L’isolation thermique empêche la chaleur
de partir en suivant les chemins quelle connait,
c ‘est évident en hiver. En été, elle empêche la
chaleur extérieur d’envahir l’intérieur, en
suivant les mêmes chemins inverses.les
beurrières que l’on mettra sur ces chemins,
c’est l'isolation thermique

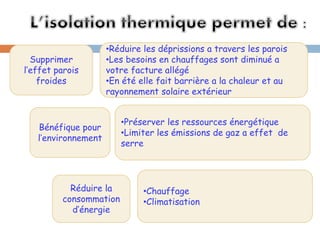

Supprimer
l’effet parois
froides
Bénéfique pour
l’environnement
Réduire la
consommation
d’énergie
•Réduire les déprissions a travers les parois
•Les besoins en chauffages sont diminué a
votre facture allégé
•En été elle fait barrière a la chaleur et au
rayonnement solaire extérieur
•Préserver les ressources énergétique
•Limiter les émissions de gaz a effet de
serre
•Chauffage
•Climatisation

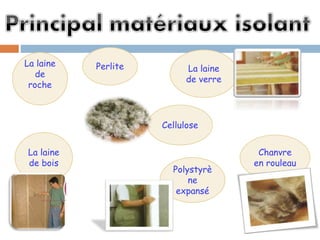

Chanvre
en rouleau
Perlite
Polystyrè
ne
expansé
Cellulose
La laine
de verre
La laine
de
roche
La laine
de bois

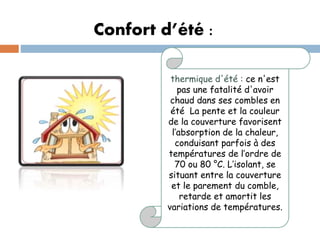

Confort d’été :
thermique d'été : ce n'est
pas une fatalité d'avoir
chaud dans ses combles en
été La pente et la couleur
de la couverture favorisent
l’absorption de la chaleur,
conduisant parfois à des
températures de l’ordre de
70 ou 80 °C. L’isolant, se
situant entre la couverture
et le parement du comble,
retarde et amortit les
variations de températures.

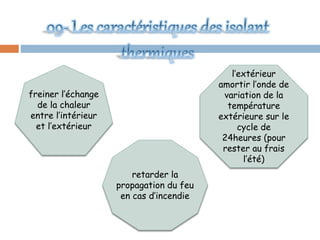

freiner l’échange
de la chaleur
entre l’intérieur
et l’extérieur
l’extérieur
amortir l’onde de
variation de la
température
extérieure sur le
cycle de
24heures (pour
rester au frais
l’été)
retarder la
propagation du feu
en cas d’incendie
 Par intérieur :

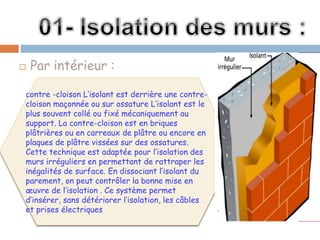

contre -cloison L’isolant est derrière une contre-
cloison maçonnée ou sur ossature L’isolant est le
plus souvent collé ou fixé mécaniquement au
support. La contre-cloison est en briques
plâtrières ou en carreaux de plâtre ou encore en
plaques de plâtre vissées sur des ossatures.
Cette technique est adaptée pour l’isolation des
murs irréguliers en permettant de rattraper les
inégalités de surface. En dissociant l’isolant du
parement, on peut contrôler la bonne mise en
œuvre de l’isolation . Ce système permet
d’insérer, sans détériorer l’isolation, les câbles
et prises électriques
•Par extérieur :
L’isolation par l’extérieur est la
meilleure lorsque les enduits
extérieurs sont défectueux. Elle
permet de faire deux opérations
en même temps l’isolation et le
ravalement La pose de 20 cm
d'isolant permet de réduire
efficacement les déperditions
d'énergie.
Les avantages :
1.Traiter un plus grand
nombre de ponts
thermiques .
2. Ne pas modifier les
surfaces habitables.
3.Protéger les murs des
variations climatiques.

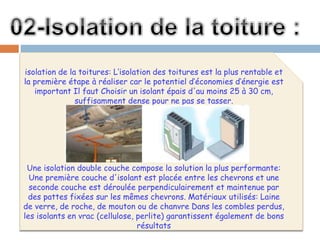

isolation de la toitures: L’isolation des toitures est la plus rentable et
la première étape à réaliser car le potentiel d’économies d’énergie est
important Il faut Choisir un isolant épais d'au moins 25 à 30 cm,
suffisamment dense pour ne pas se tasser.
Une isolation double couche compose la solution la plus performante:
Une première couche d'isolant est placée entre les chevrons et une
seconde couche est déroulée perpendiculairement et maintenue par
des pattes fixées sur les mêmes chevrons. Matériaux utilisés: Laine
de verre, de roche, de mouton ou de chanvre Dans les combles perdus,
les isolants en vrac (cellulose, perlite) garantissent également de bons
résultats

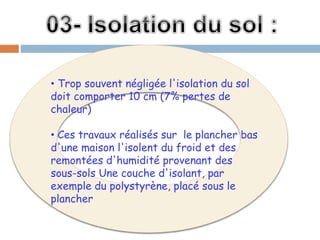

• Trop souvent négligée l'isolation du sol
doit comporter 10 cm (7% pertes de
chaleur)
• Ces travaux réalisés sur le plancher bas
d'une maison l'isolent du froid et des
remontées d'humidité provenant des
sous-sols Une couche d'isolant, par
exemple du polystyrène, placé sous le
plancher

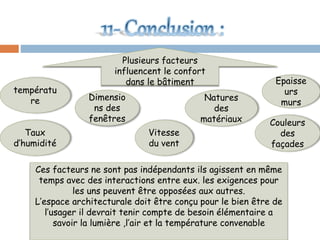

Plusieurs facteurs
influencent le confort
dans le bâtiment
températu
re
Taux
d’humidité
Dimensio
ns des
fenêtres
Epaisse
urs
murs
Couleurs
des
façades
Natures
des
matériaux
Vitesse
du vent
Ces facteurs ne sont pas indépendants ils agissent en même
temps avec des interactions entre eux. les exigences pour
les uns peuvent être opposées aux autres.
L’espace architecturale doit être conçu pour le bien être de
l’usager il devrait tenir compte de besoin élémentaire a
savoir la lumière ,l’air et la température convenable
Confort thérmique

Contenu connexe

Tendances

Confort visuel
Confort visuelConfort visuel
Confort visuel
Sami Sahli

Confort acoustique
Confort acoustiqueConfort acoustique
Confort acoustique
Sami Sahli

Isolation thermique
Isolation thermiqueIsolation thermique
Isolation thermique
Sami Sahli

Climatisation et ventilation
Climatisation et ventilationClimatisation et ventilation
Climatisation et ventilation
Sami Sahli

La ventilation dans les batiments
La ventilation dans les batimentsLa ventilation dans les batiments
La ventilation dans les batiments
conductriceTB

Confort et ensoleiillement
Confort et ensoleiillementConfort et ensoleiillement
Confort et ensoleiillement
Sami Sahli

Chauffage climatisation ventilation et isolaion thermique et accoustique
Chauffage climatisation ventilation et isolaion thermique et accoustiqueChauffage climatisation ventilation et isolaion thermique et accoustique
Chauffage climatisation ventilation et isolaion thermique et accoustique
Sami Sahli

Systeme solaire passif
Systeme solaire passifSysteme solaire passif
Systeme solaire passif
Sami Sahli

analyse de site urbanisme.pptx
analyse de site urbanisme.pptxanalyse de site urbanisme.pptx
analyse de site urbanisme.pptx
AMINFERNANE

Le vent et la ventilation cours lmd
Le vent et la ventilation cours lmdLe vent et la ventilation cours lmd
Le vent et la ventilation cours lmd
Mimita Rose


Tendances (20)

Confort visuel
Confort visuelConfort visuel
Confort visuel

LE CONFORT ACOUSTIQUE
LE CONFORT ACOUSTIQUELE CONFORT ACOUSTIQUE
LE CONFORT ACOUSTIQUE

Confort acoustique
Confort acoustiqueConfort acoustique
Confort acoustique

Isolation thermique
Isolation thermiqueIsolation thermique
Isolation thermique

Climatisation et ventilation
Climatisation et ventilationClimatisation et ventilation
Climatisation et ventilation

La ventilation naturelle dans les longements
La ventilation naturelle dans les longementsLa ventilation naturelle dans les longements
La ventilation naturelle dans les longements

Le confort visuel
Le confort visuelLe confort visuel
Le confort visuel

La ventilation dans les batiments
La ventilation dans les batimentsLa ventilation dans les batiments
La ventilation dans les batiments

Expose dlimi (1)
Expose dlimi (1)Expose dlimi (1)
Expose dlimi (1)

LA VENTILATION
LA VENTILATIONLA VENTILATION
LA VENTILATION

Affichage habitat
Affichage habitatAffichage habitat
Affichage habitat

Confort et ensoleiillement
Confort et ensoleiillementConfort et ensoleiillement
Confort et ensoleiillement

Ventilation
VentilationVentilation
Ventilation

Chauffage climatisation ventilation et isolaion thermique et accoustique
Chauffage climatisation ventilation et isolaion thermique et accoustiqueChauffage climatisation ventilation et isolaion thermique et accoustique
Chauffage climatisation ventilation et isolaion thermique et accoustique

Systeme solaire passif
Systeme solaire passifSysteme solaire passif
Systeme solaire passif

les batiments ecologiques
les batiments ecologiquesles batiments ecologiques
les batiments ecologiques

Chauffage
ChauffageChauffage
Chauffage

Chauffage et climatisation
Chauffage et climatisationChauffage et climatisation
Chauffage et climatisation

analyse de site urbanisme.pptx
analyse de site urbanisme.pptxanalyse de site urbanisme.pptx
analyse de site urbanisme.pptx

Le vent et la ventilation cours lmd
Le vent et la ventilation cours lmdLe vent et la ventilation cours lmd
Le vent et la ventilation cours lmd


Similaire à Confort thérmique

Cours_3_INTEGRATION_DONNEES_CLIMATIQUE.pdf
Cours_3_INTEGRATION_DONNEES_CLIMATIQUE.pdfCours_3_INTEGRATION_DONNEES_CLIMATIQUE.pdf
Cours_3_INTEGRATION_DONNEES_CLIMATIQUE.pdf
AbdouCh13

Isolation de la toiture
Isolation de la toitureIsolation de la toiture
Isolation de la toiture
gearanswer5

Isolation & etanchéité
Isolation & etanchéitéIsolation & etanchéité
Isolation & etanchéité
Sami Sahli

Energie solaire
Energie solaireEnergie solaire
Energie solaire
Sami Sahli


Similaire à Confort thérmique (20)

Fiche conseil reno_villa
Fiche conseil reno_villaFiche conseil reno_villa
Fiche conseil reno_villa

Le confort.pptx
Le confort.pptxLe confort.pptx
Le confort.pptx

La serre dans le batiment
La serre dans le batimentLa serre dans le batiment
La serre dans le batiment

Guide concevoir une maison bioclimatique - CAUE PDL
Guide concevoir une maison bioclimatique - CAUE PDLGuide concevoir une maison bioclimatique - CAUE PDL
Guide concevoir une maison bioclimatique - CAUE PDL

thermique_du_batiment/thermique bâtiment
thermique_du_batiment/thermique bâtimentthermique_du_batiment/thermique bâtiment
thermique_du_batiment/thermique bâtiment

Confort d’été et climatisation
Confort d’été et climatisation Confort d’été et climatisation
Confort d’été et climatisation

Ventilation Solaire - Grammer Solar
Ventilation Solaire - Grammer SolarVentilation Solaire - Grammer Solar
Ventilation Solaire - Grammer Solar

Cours_3_INTEGRATION_DONNEES_CLIMATIQUE.pdf
Cours_3_INTEGRATION_DONNEES_CLIMATIQUE.pdfCours_3_INTEGRATION_DONNEES_CLIMATIQUE.pdf
Cours_3_INTEGRATION_DONNEES_CLIMATIQUE.pdf

Isolation
IsolationIsolation
Isolation

Isolant mince
Isolant minceIsolant mince
Isolant mince

Jto2020 14oct atelier bergerie
Jto2020 14oct atelier bergerieJto2020 14oct atelier bergerie
Jto2020 14oct atelier bergerie

Isolation de la toiture
Isolation de la toitureIsolation de la toiture
Isolation de la toiture

Isolant
IsolantIsolant
Isolant

L'isolation thermique
L'isolation thermiqueL'isolation thermique
L'isolation thermique

L'isolation thermique
L'isolation thermiqueL'isolation thermique
L'isolation thermique

Isolation & etanchéité
Isolation & etanchéitéIsolation & etanchéité
Isolation & etanchéité

Isolant
IsolantIsolant
Isolant

Energie solaire
Energie solaireEnergie solaire
Energie solaire

Logement eco-responsable.com - maison bioclimatique
Logement eco-responsable.com - maison bioclimatiqueLogement eco-responsable.com - maison bioclimatique
Logement eco-responsable.com - maison bioclimatique

Isolationthermique
Isolationthermique Isolationthermique
Isolationthermique


Confort thérmique

  • 1. Université 8 mai 45 Faculté des science et de la technologie Département d’architecture et d’urbanisme Année Universitaire :2015-2016 2éme année L M D Groupe : 03 EXPOSE N° 1 : Le Confort Thermique Module : Projet Architectural Réalisé par : Saib Roumaissa Hamlaoui Nadjet Bensaada Hadjer Suivi par : Mme Djemili Mme Lekheh
  • 2. Qu’est ce que le Confort ?
  • 3. Selon le Petit Robert : le confort est tout ce qui contribue au bien-être, a la commodité de la vie matérielle. Le confort d’un appartement.  Confort=équilibre entre l’homme et l’ambiance.  Le confort est un état de bien être moral ou physique. Donc le confort est une notion très vaste, sa définition varie d’un domaine a un autre, d’une personne a une autre, d’une société a une autre …
  • 4. Type de confort Confort Psychosocio- logique Confort Physiologi- que Visuel : Perception de l’espace, contacte avec l’extérieur, visibilité …. Non visuel : Déroulement des activités, intimité, privasité … 1- Thermique 2- Acoustique 3- Olfactif
  • 5. Le confort thermique est défini comme « un état de satisfaction du corps vis-à-vis de l’environnement thermique.  Pour assurer le confort thermique une personne ne doit avoir ni trop chaud, ni trop froid et ne ressentir aucun courant d’air gênant.  Donc l’appréciation du confort thermique dépend du métabolisme de chacun. Dans une même ambiance quelqu’un pourra se sentir bien (sensation de confort) alors qu’une autre personne pourra éprouver une certaine gêne .
  • 6.
  • 7. Le rayonnement: de la surface de corps vers toutes les parois qui l’entourent . La convection : transmission de la chaleur de la surface du corps a l’air ambiant . La conduction : par les pies en contact avec le sol . L’évaporation : sudation, évaporation de l’eau a la surface de la peau .
  • 8. Confort thermique températur e humidité Mouvement de l’air habillement Métabolis -me Temp ératur e des parois
  • 9. 01*01/ Température de l’air ambiant:
  • 10. Le confort est obtenue lorsqu’il n ya pas ou peu d’écart de température dans l’ensemble du volumes de la pièces Une pièce est agréable si les murs ont une déférence de température inferieur a 3° C avec l’air ambiant
  • 11. 01*02/ Température des parois : s’agit de la température des parois aves lesquelles le corps échange de la chaleur par rayonnement. Une sensation déférente est éprouvé que l’on se trouve :
  • 12. Plus le mouvement de l’air est important plus le refroidissement du corps ou échange de chaleur par convection avec l’air ambiant est accéléré Le mouvement de l’air est donc à éviter en hiver (infiltrations et courants d’air) et plutôt à rechercher en été. Pour obtenir un refroidissement effectif il ya une valeur optimale à respecter Au dessus ou au dessous de cette valeur, il y a inconfort. Cette valeur dépend de la température, de l’humidité.
  • 13. 1.Qui est la production de chaleur interne au corps humain permettant 2. de maintenir celui-ci autour de 36,7°C . un métabolisme de travail correspondant à une activité particulière s’ajoute au métabolisme de base du corps au repos Qui représente une résistance thermique aux échanges de chaleur entre la surface de la peau et l’environnement
  • 14. L'air contient de la vapeur d'eau , on mesure la quantité d'eau par un taux d humidité qui peut varier de 0% -100%.  Pour une température ambiante (18°C), l’inconfort est ressenti dans le cas 1 ou l’air est très humide (85%de l’humidité relative).  par rapport au cas 2 peu humide (30% de HR). Ce n’est que lorsque l’air est saturé que sont ressenties les moiteurs et les humidité notables pour des températures supérieures à 25°C . L’augmentation de la vitesse de l’air compense les effets de l’humidité. Dans la fourchette des température de l’air allant de20 à 25°C , il est admis réglementairement des variation de l’humidité
  • 15. Chauffage passif solaire passif sont dotées seulement de fenêtres aux vitrages tournés vers le soleil (captant directement la chaleur du soleil) et d'une maçonnerie (ayant une masse d'inertie thermique permettant de stocker la chaleur pour obtenir un effet de chauffage déphasé). Les fenêtrées étant de toute façon indispensables à toute construction pour: ventiler éclairer voir à l'extérieur,  il y a intérêt à bien les concevoir et les orienter en fonction du confort des espaces intérieurs. Un dimensionnement adéquat, (ouvertures/fenêtres), entre surface de captage (vitrage sud) et volume à chauffer garantit de bonnes conditions de confort avec le soleil comme seule source de chaleur.  Selon la disposition du vitrage, le chauffage est assuré selon deux procédés : 1 - Le chauffage direct 2 - Le chauffage indirect
  • 16. Chauffage direct : Par ce procédé, le soleil est piégé directement dans l'espace à chauffer, à travers une surface vitrée importante au sud La chaleur produite est stockée par la masse thermique des murs intérieurs.
  • 17. Chauffage indirect : Par ce procédé, le soleil est d'abord intercepté par la masse thermique ou paroi en avant plan avant d'être transmis sous forme de chaleur à l'intérieur de l'espace à chauffer. La paroi ou masse thermique qui capte et absorbe le rayonnement solaire peut être verticale (mur de façade - sud) ou horizontale
  • 18.
  • 19. Toiture bassin La toiture bassin, élément de captage et de stockage de la chaleur, est constituée par un réservoir en plastique transparent rempli d'eau d'environ 20 cm d'épaisseur et placé généralement sur un toit métallique peint en noir. Cet ensemble constitue aussi le plafond des espaces intérieurs. Ce dispositif permet à la fois le chauffage en hiver et la réfrigération en été.
  • 20. La climatisation : Climatiser, selon le procédé naturel passif, un espace, c'est rechercher les disposition suivantes : -Ombrager et éviter à la construction tout contact avec le soleil. -Ventiler et permettre un courant d'air naturel par l'effet de pression dépression. -Humidifier l'air sec par évaporation de l'eau ou par évapotranspiration des plantations. Selon le cas considéré, ces dispositions sont prises séparément ou simultanément . La disposition -'Ventilation', touche toutes les zones climatiques d'été mais hors période de surchauffe de jour.
  • 21. * implantation: Une bonne orientation passe avant tout par une bonne implantation. Tout décideur ou aménageur aura intérêt à organiser l'espace en sachant que : - l'air frais est lourd ; il se déplace vers les parties basses . - les versants à l'ombre ou sur le passage des vents dominants ou des tempêtes seront plus exposés au froid . - l'air humide a une capacité thermique supérieure, il absorbera plus de chaleur qu'un air sec .
  • 22. * Orientation: a) ensoleillement: Toute construction ne tenant pas compte de la position du soleil consomme de grandes quantités d'énergie pour son chauffage en hiver et sa réfrigération en été. Au moment de la conception d'un bâtiment, il est alors utile de faciliter la pénétration du rayonnement solaire à l'intérieur des pièces à chauffer en hiver à l'inverse de l'été où ce rayonnement est à éviter
  • 24. c)Orientation des logements : Disposition Nord–sud Disposition Est-Ouest
  • 25. d) Composition plan intérieur : L'orientation des pièces intérieures qui composent l'habitation dépend du type et de la durée d'utilisation de ces pièces. Les espaces habitables de séjour seront orientés au sud. Les espaces habitables tels que les chambres (éventuellement la cuisine) seront orientés au sud ou à l'est. Les espaces de service non habitables (sanitaires, rangements, garages, éventuellement cuisine. ...) seront disposés en zone tampon nord
  • 26. e) Orientation et ventilation : •Le vent : L'appréciation et la connaissance du comportement du vent importantes pour sa prise en compte dans la conception des plans de masse les exigences du confort peuvent amener à s'ouvrir au vent ou à s'en protéger selon la période
  • 27. • ventilation pour obtenir une ventilation naturelle. Il y' a lieu de savoir disposer et dimensionner convenablement les ouvertures ou fenêtres. Lorsque la ventilation naturelle reste impossible. il faut avoir recours à diverses formes de ventilation forcée, extracteurs d'air, ventilateurs, etc.
  • 28. Toiture et murs extérieurs Si la toiture ou les murs extérieurs ne sont pas doublés d'une isolation thermique, il y a lieu d'assurer une protection de ces derniers en prévoyant une double toiture ou une double paroi, pour les murs, qui sera ventilée Protection Il y a donc lieu de porter à ces ouvertures un intérêt particulier quant à leur disposition et leur dimensionnement pour améliorer et non aggraver le confort attendu les ouvertures ou vitrages orientés sud (ou proche du sud) assurent le captage du soleil d'hiver. Pour les zones climatiques d'été, les ouvertures sur les murs de façades opposées nord-sud assurent une ventilation transversale pour le rafraîchissement.
  • 29.  il existe trois types de formes architecturales en matière de protection : 1)Les avancées horizontales: Les meilleurs exemples sont donnés par les auvents, les débords de toitures, les balcons, les linteaux des fenêtres....
  • 30. Les avancées verticales : 'efficacité de ce type de protection est variable en fonction de la largeur de la fenêtre orientée est ou ouest. Ils constituent les décrochements de façade, les retours de bâtiments, les tableaux des fenêtres.
  • 31. Protection de la toiture Protection de la toiture surtout dans Sahara, Elle peut être compensée par une bonne masse doublée d'une isolation thermique de 5 à 7cm de liège ou de polystyrène. L'ombrage créé par les plantations (arbres, buissons. treilles) évite la formation de chaleur dans le sol et le rayonnement diffus émis par l'environnement Protection du sol environnant
  • 32. La conception a)La forme: La forme allongée dans la direction est-ouest est la forme optimale générale donnant les meilleurs résultats d'ensoleillement dans chaque cas et pour toutes les zones climatiques d'hiver. Les façades est et ouest recevant le plus fort ensoleillement en été et difficiles à protéger ont tout intérêt à être minimisées. La forme compacte avec cour intérieure convient mieux aux zones climatiques d’été du Sahara car elle réduit la surface exposée avec l’environnement extérieur
  • 33. L’isolation thermique empêche la chaleur de partir en suivant les chemins quelle connait, c ‘est évident en hiver. En été, elle empêche la chaleur extérieur d’envahir l’intérieur, en suivant les mêmes chemins inverses.les beurrières que l’on mettra sur ces chemins, c’est l'isolation thermique
  • 34. Supprimer l’effet parois froides Bénéfique pour l’environnement Réduire la consommation d’énergie •Réduire les déprissions a travers les parois •Les besoins en chauffages sont diminué a votre facture allégé •En été elle fait barrière a la chaleur et au rayonnement solaire extérieur •Préserver les ressources énergétique •Limiter les émissions de gaz a effet de serre •Chauffage •Climatisation
  • 36. Confort d’été : thermique d'été : ce n'est pas une fatalité d'avoir chaud dans ses combles en été La pente et la couleur de la couverture favorisent l’absorption de la chaleur, conduisant parfois à des températures de l’ordre de 70 ou 80 °C. L’isolant, se situant entre la couverture et le parement du comble, retarde et amortit les variations de températures.
  • 37. freiner l’échange de la chaleur entre l’intérieur et l’extérieur l’extérieur amortir l’onde de variation de la température extérieure sur le cycle de 24heures (pour rester au frais l’été) retarder la propagation du feu en cas d’incendie
  • 38.
  • 39.  Par intérieur : contre -cloison L’isolant est derrière une contre- cloison maçonnée ou sur ossature L’isolant est le plus souvent collé ou fixé mécaniquement au support. La contre-cloison est en briques plâtrières ou en carreaux de plâtre ou encore en plaques de plâtre vissées sur des ossatures. Cette technique est adaptée pour l’isolation des murs irréguliers en permettant de rattraper les inégalités de surface. En dissociant l’isolant du parement, on peut contrôler la bonne mise en œuvre de l’isolation . Ce système permet d’insérer, sans détériorer l’isolation, les câbles et prises électriques
  • 40. •Par extérieur : L’isolation par l’extérieur est la meilleure lorsque les enduits extérieurs sont défectueux. Elle permet de faire deux opérations en même temps l’isolation et le ravalement La pose de 20 cm d'isolant permet de réduire efficacement les déperditions d'énergie.
  • 41. Les avantages : 1.Traiter un plus grand nombre de ponts thermiques . 2. Ne pas modifier les surfaces habitables. 3.Protéger les murs des variations climatiques.
  • 42. isolation de la toitures: L’isolation des toitures est la plus rentable et la première étape à réaliser car le potentiel d’économies d’énergie est important Il faut Choisir un isolant épais d'au moins 25 à 30 cm, suffisamment dense pour ne pas se tasser. Une isolation double couche compose la solution la plus performante: Une première couche d'isolant est placée entre les chevrons et une seconde couche est déroulée perpendiculairement et maintenue par des pattes fixées sur les mêmes chevrons. Matériaux utilisés: Laine de verre, de roche, de mouton ou de chanvre Dans les combles perdus, les isolants en vrac (cellulose, perlite) garantissent également de bons résultats
  • 43. • Trop souvent négligée l'isolation du sol doit comporter 10 cm (7% pertes de chaleur) • Ces travaux réalisés sur le plancher bas d'une maison l'isolent du froid et des remontées d'humidité provenant des sous-sols Une couche d'isolant, par exemple du polystyrène, placé sous le plancher
  • 44. Plusieurs facteurs influencent le confort dans le bâtiment températu re Taux d’humidité Dimensio ns des fenêtres Epaisse urs murs Couleurs des façades Natures des matériaux Vitesse du vent Ces facteurs ne sont pas indépendants ils agissent en même temps avec des interactions entre eux. les exigences pour les uns peuvent être opposées aux autres. L’espace architecturale doit être conçu pour le bien être de l’usager il devrait tenir compte de besoin élémentaire a savoir la lumière ,l’air et la température convenable

Notes de l'éditeur

  1. xtrudé
