MASTE1:HABITATET PAYSAGES
Groupe:4
UNIVERSITE EL HADJ LAKHDAR-BATNA-
Département d’Architecture
REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE
Les Étudiants
BOUZIDA Djihane
BOUTOUT Housna
CHAIRAAmina
CHEBBAH Mohamed Iheb
L’Enseignante:
L’ANNEE UNIVERSITAIRE:2014/2015

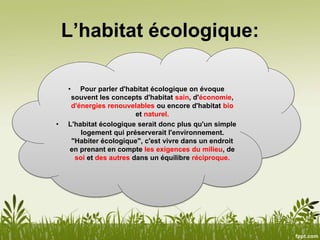

L’habitat écologique:
• Pour parler d'habitat écologique on évoque
souvent les concepts d'habitat sain, d'économie,
d'énergies renouvelables ou encore d'habitat bio
et naturel.
• L'habitat écologique serait donc plus qu'un simple
logement qui préserverait l'environnement.
"Habiter écologique", c'est vivre dans un endroit
en prenant en compte les exigences du milieu, de
soi et des autres dans un équilibre réciproque.

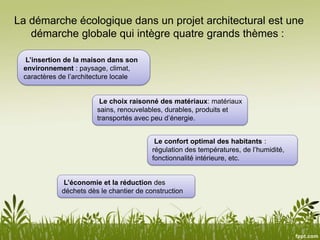

La démarche écologique dans un projet architectural est une
démarche globale qui intègre quatre grands thèmes :
L’insertion de la maison dans son
environnement : paysage, climat,
caractères de l’architecture locale
Le choix raisonné des matériaux: matériaux
sains, renouvelables, durables, produits et
transportés avec peu d’énergie.
Le confort optimal des habitants :
régulation des températures, de l’humidité,
fonctionnalité intérieure, etc.
L’économie et la réduction des
déchets dès le chantier de construction

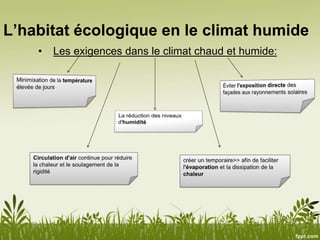

• Les exigences dans le climat chaud et humide:
L’habitat écologique en le climat humide

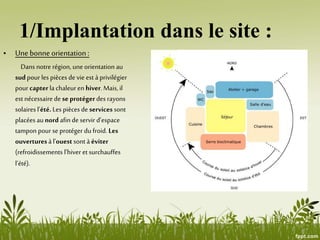

• Une bonne orientation:
Dans notre région, une orientation au
sudpour les pièces de vie est à privilégier
pour capter la chaleuren hiver. Mais,il
est nécessaire de se protéger des rayons
solaires l’été. Les pièces de servicessont
placées au nordafinde servir d’espace
tampon pour se protéger du froid. Les
ouverturesà l’ouestsont à éviter
(refroidissements l’hiver et surchauffes
l’été).
1/Implantation dans le site :

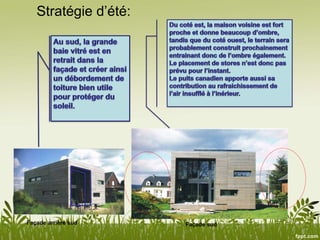

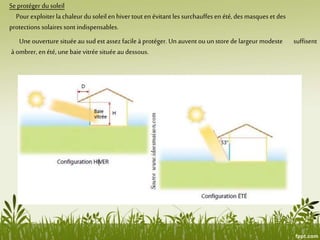

Se protéger du soleil
Pour exploiter la chaleur du soleilen hiver tout en évitant les surchauffesen été, des masques et des
protections solaires sont indispensables.
Une ouverture située au sud est assez facileà protéger. Un auvent ou un store de largeur modeste suffisent
à ombrer, en été, une baie vitrée située au dessous.

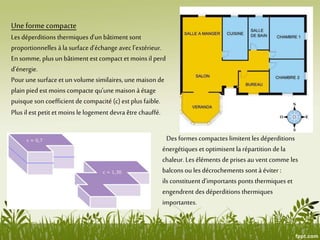

Une forme compacte
Les déperditions thermiques d’un bâtiment sont
proportionnelles à la surface d’échange avec l’extérieur.
En somme, plus un bâtiment est compact et moins il perd
d’énergie.
Pour une surface et un volume similaires, une maison de
plain pied est moins compacte qu’une maison à étage
puisque son coefficient de compacité (c) est plus faible.
Plus il est petit et moins le logement devra être chauffé.
Des formes compactes limitent les déperditions
énergétiques et optimisent larépartition de la
chaleur. Les éléments de prises au vent comme les
balcons ou les décrochements sont à éviter :
ils constituent d’importants ponts thermiques et
engendrent des déperditions thermiques
importantes.

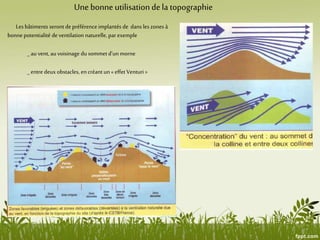

Une bonne utilisationdela topographie
Les bâtiments seront depréférence implantés de dans les zones à
bonne potentialité deventilation naturelle, par exemple
_ au vent, au voisinage du sommet d’un morne
_ entre deux obstacles, encréant un « effet Venturi »

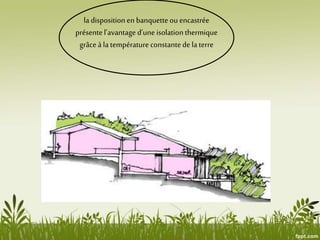

la disposition en banquetteou encastrée
présente l’avantage d’une isolation thermique
grâce à la températureconstantede la terre

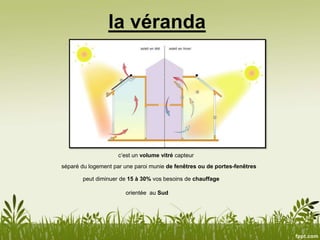

la véranda
c’est un volume vitré capteur
séparé du logement par une paroi munie de fenêtres ou de portes-fenêtres
peut diminuer de 15 à 30% vos besoins de chauffage
orientée au Sud

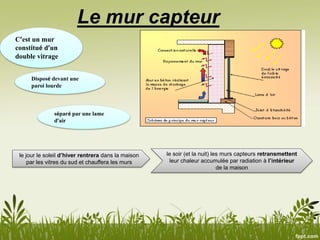

Le mur capteur
C’est un mur
constitué d’un
double vitrage
Disposé devant une
paroi lourde
séparé par une lame
d’air
le jour le soleil d’hiver rentrera dans la maison
par les vitres du sud et chauffera les murs
le soir (et la nuit) les murs capteurs retransmettent
leur chaleur accumulée par radiation à l’intérieur
de la maison

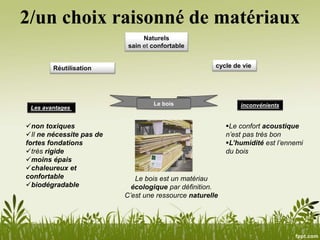

2/un choix raisonné de matériaux
Naturels
sain et confortable
cycle de vieRéutilisation
Le bois
Le bois est un matériau
écologique par définition.
C’est une ressource naturelle
non toxiques
Il ne nécessite pas de
fortes fondations
très rigide
moins épais
chaleureux et
confortable
biodégradable
Les avantages inconvénients
Le confort acoustique
n’est pas très bon
L’humidité est l’ennemi
du bois

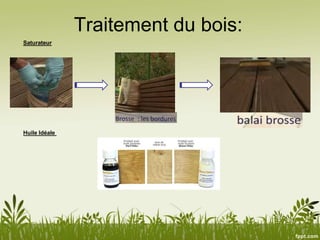

Traitement du bois:
Saturateur
Huile Idéale

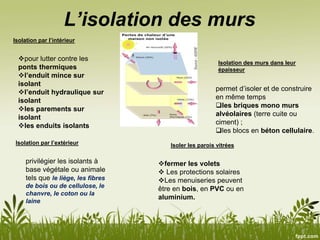

L’isolation des murs
Isolation par l’intérieur
Isolation par l’extérieur
Isolation des murs dans leur
épaisseur
privilégier les isolants à
base végétale ou animale
tels que le liège, les fibres
de bois ou de cellulose, le
chanvre, le coton ou la
laine
pour lutter contre les
ponts thermiques
l’enduit mince sur
isolant
l’enduit hydraulique sur
isolant
les parements sur
isolant
les enduits isolants
permet d’isoler et de construire
en même temps
les briques mono murs
alvéolaires (terre cuite ou
ciment) ;
les blocs en béton cellulaire.
fermer les volets
 Les protections solaires
Les menuiseries peuvent
être en bois, en PVC ou en
aluminium.
Isoler les parois vitrées

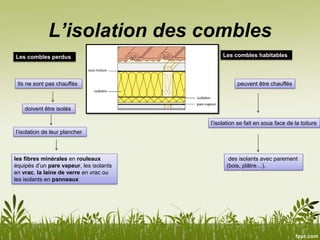

L’isolation des combles
Les combles perdus
Ils ne sont pas chauffés
doivent être isolés
l’isolation de leur plancher
les fibres minérales en rouleaux
équipés d’un pare vapeur, les isolants
en vrac, la laine de verre en vrac ou
les isolants en panneaux
Les combles habitables
peuvent être chauffés
l’isolation se fait en sous face de la toiture
des isolants avec parement
(bois, plâtre…).

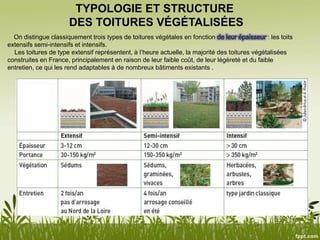

TYPOLOGIE ET STRUCTURE
DES TOITURES VÉGÉTALISÉES
On distingue classiquement trois types de toitures végétales en fonction de leur épaisseur : les toits
extensifs semi-intensifs et intensifs.
Les toitures de type extensif représentent, à l’heure actuelle, la majorité des toitures végétalisées
construites en France, principalement en raison de leur faible coût, de leur légèreté et du faible
entretien, ce qui les rend adaptables à de nombreux bâtiments existants .

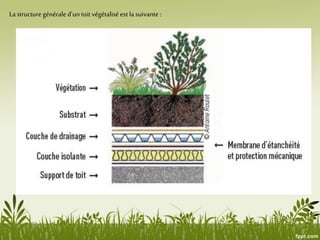

La structure générale d’un toit végétalisé est lasuivante :

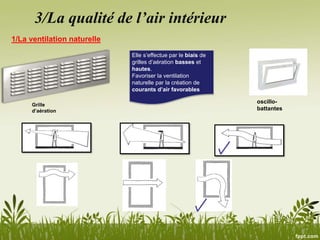

3/La qualité de l’air intérieur
1/La ventilation naturelle
Elle s’effectue par le biais de
grilles d’aération basses et
hautes.
Favoriser la ventilation
naturelle par la création de
courants d’air favorables
Grille
d’aération
oscillo-
battantes

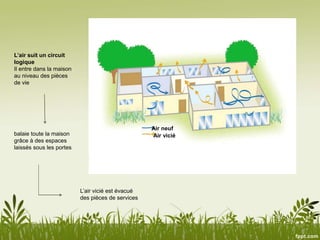

Air vicié
Air neuf
L’air suit un circuit
logique
Il entre dans la maison
au niveau des pièces
de vie
balaie toute la maison
grâce à des espaces
laissés sous les portes
L’air vicié est évacué
des pièces de services

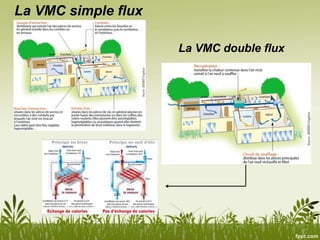

La VMC simple flux
La VMC double flux

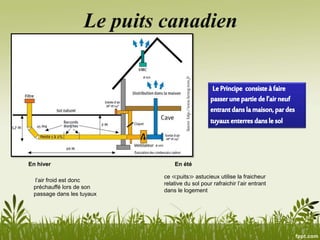

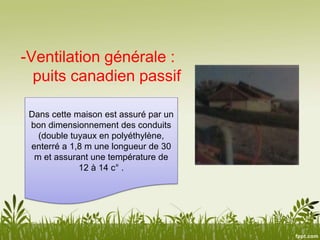

Le puits canadien
En hiver
l’air froid est donc
préchauffé lors de son
passage dans les tuyaux
En été
ce ≪puits≫ astucieux utilise la fraicheur
relative du sol pour rafraichir l’air entrant
dans le logement

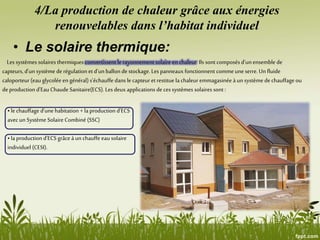

4/La production de chaleur grâce aux énergies
renouvelables dans l’habitat individuel

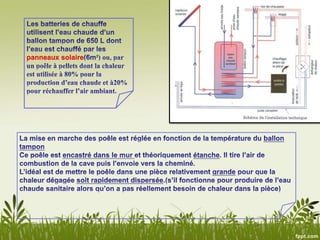

• Le solaire thermique:
Les systèmes solaires thermiques convertissent le rayonnement solaire en chaleur.Ils sont composés d’un ensemble de
capteurs, d’un système derégulation et d’un ballon de stockage.Les panneaux fonctionnent commeune serre.Un fluide
caloporteur (eau glycolée en général) s’échauffe dans le capteur et restitue la chaleuremmagasinée à un système de chauffage ou
deproduction d’Eau Chaude Sanitaire(ECS). Les deux applications deces systèmes solaires sont :
• le chauffage d’une habitation + la production d’ECS
avecun Système Solaire Combiné (SSC)
• la production d’ECS grâceà un chauffe eau solaire
individuel (CESI).

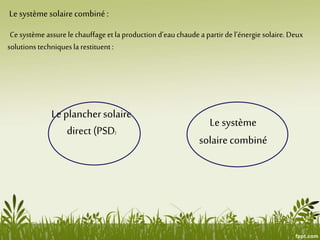

Le système solairecombiné :
Ce système assure le chauffageet la production d’eau chaude a partir de l’énergiesolaire. Deux
solutions techniquesla restituent:
Le planchersolaire
direct (PSD)
Le système
solairecombiné

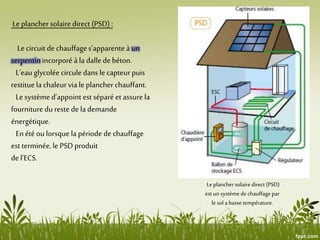

Le plancher solaire direct (PSD) :
Le circuit de chauffages’apparente à un
serpentinincorporé à la dallede béton.
L’eau glycolée circule dans le capteur puis
restituela chaleur via le plancher chauffant.
Le système d’appoint est séparé etassure la
fournituredu reste de la demande
énergétique.
En étéou lorsque la période de chauffage
est terminée, le PSD produit
de l’ECS.
Le planchersolaire direct (PSD)
est un système de chauffage par
le sol a basse température.

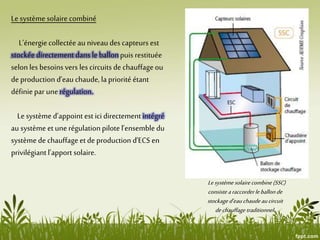

Le système solaire combiné
L’énergiecollectée au niveaudes capteurs est
stockée directementdans le ballonpuis restituée
selon les besoins vers les circuits de chauffageou
de production d’eau chaude, la priorité étant
définiepar unerégulation.
Le système d’appoint est ici directement intégré
au système et une régulationpilote l’ensembledu
système de chauffageet de production d’ECS en
privilégiant l’apport solaire.
Lesystèmesolairecombine(SSC)
consistearaccorderleballonde
stockaged’eauchaudeaucircuit
dechauffage traditionnel.

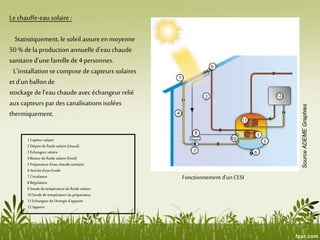

SourceADEMEGraphies
Fonctionnement d’un CESI
Le chauffe-eausolaire :
Statistiquement, le soleil assureen moyenne
50 % de la production annuelle d’eau chaude
sanitaire d’une famille de 4 personnes.
L’installationse compose de capteurs solaires
et d’un ballon de
stockage de l’eau chaude avec échangeur relié
auxcapteurs par des canalisationsisolées
thermiquement.
1 Capteur solaire
2 Départ de fluide solaire (chaud)
3 Echangeur solaire
4 Retour de fluide solaire (froid)
5 Préparateur d'eau chaude sanitaire
6 Arrivée d'eau froide
7 Circulateur
8 Régulation
9 Sonde de température du fluide solaire
10 Sonde de température du préparateur
11 Echangeur de l'énergie d'appoint
12 Appoint
• L’énergie bois
Le chauffage divisé
poêle à siob
Les foyers fermés / inserts
Le chauffage central
Chaudière à
buches
à alimentation
manuelle
Chaudière à
granulés
à alimentation
automatique
•destinés à chauffer principalement
la pièce.
• Ils chauffent par rayonnement
grâce et par convection.
il chauffe plusieurs pièces
grâce à un fluide caloporteur
associé à des radiateurs ou un
plancher chauffant

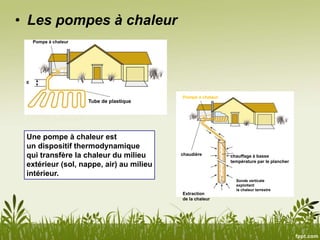

• Les pompes à chaleur
Pompe à chaleur
E
Tube de plastique
chauffage à basse
température par le plancher
Pompe à chaleur
chaudière
Sonde verticale
exploitant
la chaleur terrestre
Extraction
de la chaleur
Une pompe à chaleur est
un dispositif thermodynamique
qui transfère la chaleur du milieu
extérieur (sol, nappe, air) au milieu
intérieur.

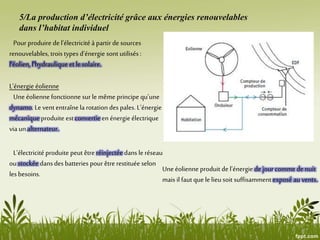

5/La production d’électricité grâce aux énergies renouvelables
dans l’habitat individuel
Pour produire de l’électricité à partir de sources
renouvelables, trois types d’énergie sont utilisés:
l’éolien, l’hydraulique et le solaire.
L’énergie éolienne
Une éolienne fonctionne sur le même principe qu’une
dynamo. Le vent entraîne la rotation des pales. L’énergie
mécanique produite est convertie en énergie électrique
via un alternateur.
L’électricité produite peut être réinjectée dans le réseau
ou stockée dans des batteries pour être restituée selon
les besoins.
Une éolienne produit de l’énergie de jour comme de nuit
mais il faut que le lieu soit suffisamment exposé au vents.

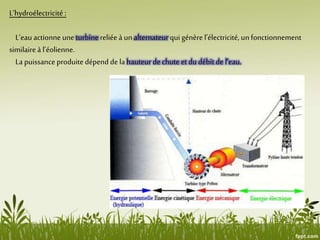

L’hydroélectricité :
L’eau actionne uneturbinereliée à un alternateurqui génèrel’électricité, un fonctionnement
similaireà l’éolienne.
La puissance produite dépend de la hauteurde chuteet du débit de l’eau.

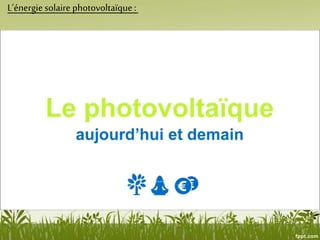

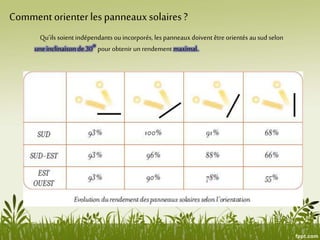

L’énergiesolaire photovoltaïque:
Comment orienterles panneauxsolaires?
Qu’ils soient indépendants ou incorporés, les panneauxdoivent être orientés ausud selon
une inclinaisonde 30° pour obtenir un rendement maximal.

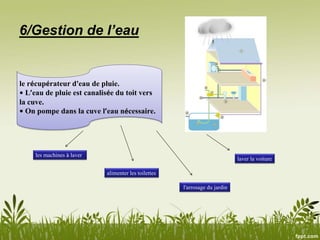

6/Gestion de l’eau
le récupérateur d'eau de pluie.
• L’eau de pluie est canalisée du toit vers
la cuve.
• On pompe dans la cuve l’eau nécessaire.
les machines à laver
alimenter les toilettes
l'arrosage du jardin
laver la voiture

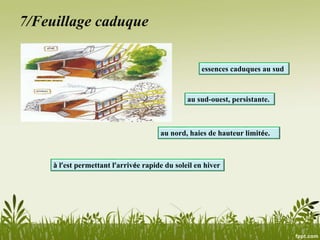

7/Feuillage caduque
essences caduques au sud
au sud-ouest, persistante.
au nord, haies de hauteur limitée.
à l’est permettant l’arrivée rapide du soleil en hiver

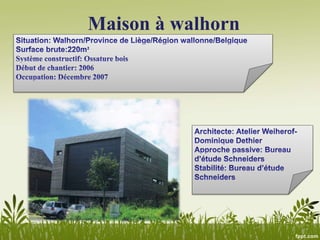

Maison à walhorn

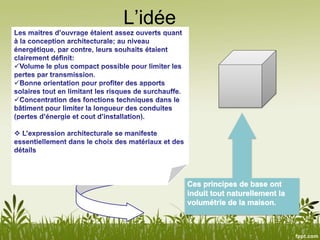

L’idée

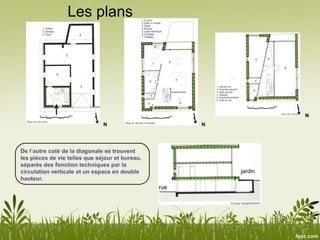

Les plans
N
N
N
rue
jardin

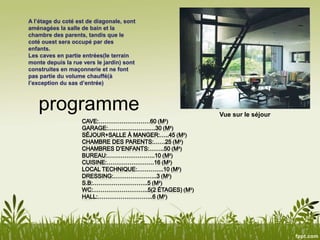

Vue sur le séjour

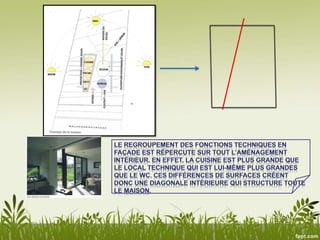

A l’étage du coté est de diagonale, sont
aménagées la salle de bain et la
chambre des parents, tandis que le
coté ouest sera occupé par des
enfants.
Les caves en partie entrées(le terrain
monte depuis la rue vers le jardin) sont
construites en maçonnerie et ne font
pas partie du volume chauffé(à
l’exception du sas d’entrée)
programme

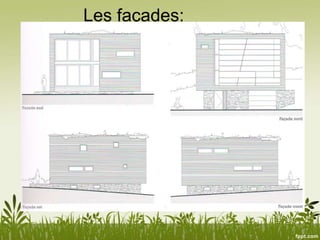

Les façades:

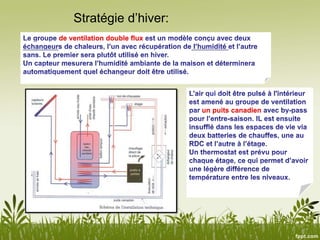

Stratégie d’hiver:
de ventilation double flux
un puits canadien
panneaux solaire
Stratégie d’été:
Façade arrière sud Façade sud
Structure et matériaux
L’ossature des murs est composée de
montants en bois massif de 30 cm;
A l’extérieur, ils sont recouvert, dans
l’ordre, de fibre de bois (joue un rôle
par-pluie), d’une membrane par-pluie,
d’un lattage et contre-lattage suivi du
bardage pour terminer.
A l’intérieur, on a placé un panneau
OSB, puis un vide technique de 6 cm
isolé pour terminer par une plaque de
plâtre.
Les poutres du toit sont en bois lamellé
collé de 40x7,5 cm avec des cales de pente
sur lesquelles es fixé le voligeage de 3 cm, le
tout est recouvert d’une membrane
d’étanchéité bitumeuse en trois couches.
En dessus des poutres, un freine-vapeur à
perméabilité variable a été placé, suivi d’un
lattage technique de 6 cm pour les
canalisations plates de la ventilation, et enfin
d’une plaque de plâtre.
La toiture est donc du type «toiture froid»
l’isolation se trouve donc dans l’épaisseur de
la structure et pas au-dessus(toiture chaude)
1
2
3
4
8
5
6
7
1
2
3
4
8
5
6
7
1
1
2
2
3
3
4
5
5
4
6
78 6
7
8

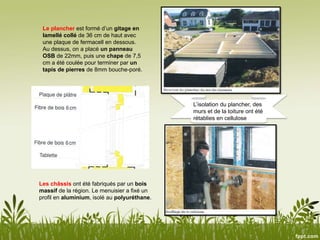

Le plancher est formé d’un gitage en
lamellé collé de 36 cm de haut avec
une plaque de fermacell en dessous.
Au dessus, on a placé un panneau
OSB de 22mm, puis une chape de 7,5
cm a été coulée pour terminer par un
tapis de pierres de 8mm bouche-poré.
L’isolation du plancher, des
murs et de la toiture ont été
rétablies en cellulose
Les châssis ont été fabriqués par un bois
massif de la région. Le menuisier a fixé un
profil en aluminium, isolé au polyuréthane.

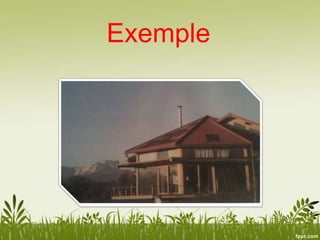

Exemple
Situation
- situé a la ville gap (la France), proche des alpes a
725m d’altitude , terrain orienté sud-ouest

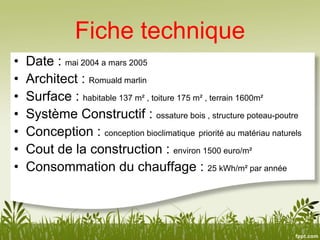

Fiche technique
• Date : mai 2004 a mars 2005
• Architect : Romuald marlin
• Surface : habitable 137 m² , toiture 175 m² , terrain 1600m²
• Système Constructif : ossature bois , structure poteau-poutre
• Conception : conception bioclimatique priorité au matériau naturels
• Cout de la construction : environ 1500 euro/m²
• Consommation du chauffage : 25 kWh/m² par année

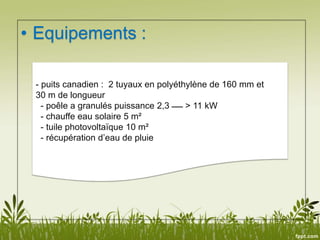

• Equipements :
- puits canadien : 2 tuyaux en polyéthylène de 160 mm et
30 m de longueur
- poêle a granulés puissance 2,3 ‫ــــــ‬ > 11 kW
- chauffe eau solaire 5 m²
- tuile photovoltaïque 10 m²
- récupération d’eau de pluie
•
•

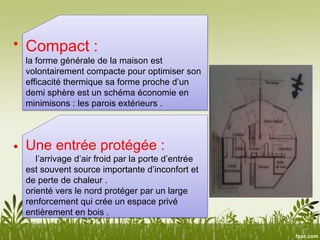

Compact :
la forme générale de la maison est
volontairement compacte pour optimiser son
efficacité thermique sa forme proche d’un
demi sphère est un schéma économie en
minimisons : les parois extérieurs .
Une entrée protégée :
l’arrivage d’air froid par la porte d’entrée
est souvent source importante d’inconfort et
de perte de chaleur .
orienté vers le nord protéger par un large
renforcement qui crée un espace privé
entièrement en bois .

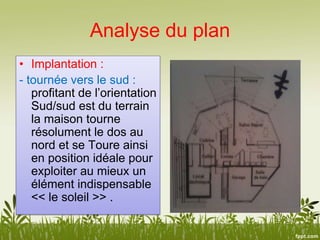

Analyse du plan
• Implantation :
- tournée vers le sud :
profitant de l’orientation
Sud/sud est du terrain
la maison tourne
résolument le dos au
nord et se Toure ainsi
en position idéale pour
exploiter au mieux un
élément indispensable
<< le soleil >> .
Le Programme
Espace Surface m²
Terrasse 20
Dégagement 13
Séjour 25
Cellier 5
Cuisine 12
Chambre 18
Sb + toilette 7
Locale
technique
17
garage 20
LA VENTILATION :
- Une ventilation mal maitrisée est
généralement l’une des principales
causes de déperdition de chaleur ,
la première étape consiste a
assuré l’étanchéité d’air de
l’enveloppe de la maison pour
limité les entrées et sorties d’air
non contrôlé
- Etanchéité a l’air :
-Ventilation générale :
puits canadien passif
Dans cette maison est assuré par un
bon dimensionnement des conduits
(double tuyaux en polyéthylène,
enterré a 1,8 m une longueur de 30
m et assurant une température de
12 à 14 c° .
Le poêle a granulé : placé dans la pièce principale ,
le poêle a granulé d’une puissance de 2.3 a 11 kW assure un
appoint de chauffage agréable a l’écologie , grâce a un stockage
interne d’environ 30 kg l’équipement fonctionne en autonomie de
1.5j a 4j selon la puissance demandé avec une consommation de
40 sac/an

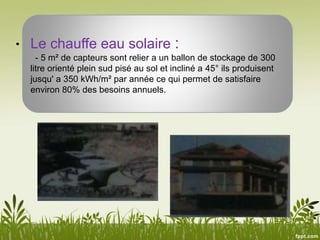

• Le chauffe eau solaire :
- 5 m² de capteurs sont relier a un ballon de stockage de 300
litre orienté plein sud pisé au sol et incliné a 45° ils produisent
jusqu' a 350 kWh/m² par année ce qui permet de satisfaire
environ 80% des besoins annuels.

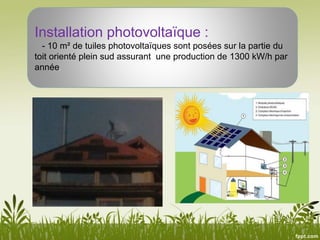

Installation photovoltaïque :
- 10 m² de tuiles photovoltaïques sont posées sur la partie du
toit orienté plein sud assurant une production de 1300 kW/h par
année.

Contenu connexe

Tendances

L’habitat intermédiaire
L’habitat   intermédiaire L’habitat   intermédiaire
L’habitat intermédiaire Sami Sahli

Murs rideaux et menuiserie
Murs rideaux et menuiserieMurs rideaux et menuiserie
Murs rideaux et menuiserieSami Sahli

Affichage exemples habitat collectif
Affichage exemples habitat collectifAffichage exemples habitat collectif
Affichage exemples habitat collectifstudent

habitat collectif et intermédiaire(historique et analyse d'exemples)
habitat collectif et intermédiaire(historique et analyse d'exemples)habitat collectif et intermédiaire(historique et analyse d'exemples)
habitat collectif et intermédiaire(historique et analyse d'exemples)sara ould ali

Eclairage, lumiere & l'architecture
Eclairage, lumiere & l'architectureEclairage, lumiere & l'architecture
Eclairage, lumiere & l'architectureSami Sahli

Analyse Jardin d'enfants
Analyse Jardin d'enfants Analyse Jardin d'enfants
Analyse Jardin d'enfants Islem Mehimdet

analyse de site urbanisme.pptx
analyse de site urbanisme.pptxanalyse de site urbanisme.pptx
analyse de site urbanisme.pptxAMINFERNANE

Recherche thematique (habitat , durabilité , confort )
Recherche thematique (habitat , durabilité , confort )Recherche thematique (habitat , durabilité , confort )
Recherche thematique (habitat , durabilité , confort )NesrineBentarzi

Frank Lloyd Wright
Frank Lloyd Wright Frank Lloyd Wright
Frank Lloyd Wright IKRAMESSAID

Confort et ensoleiillement
Confort et ensoleiillementConfort et ensoleiillement
Confort et ensoleiillementSami Sahli

Analyse de la maison sur la cascade
Analyse de la maison sur la cascadeAnalyse de la maison sur la cascade
Analyse de la maison sur la cascadeRoumaissa Saib

Habitat écologique à Diar Nakhla - Sétif
Habitat écologique à Diar Nakhla - SétifHabitat écologique à Diar Nakhla - Sétif
Habitat écologique à Diar Nakhla - Sétifk Marou

structure spatiale tridimensionnelle
structure spatiale tridimensionnellestructure spatiale tridimensionnelle
structure spatiale tridimensionnelleSlimane Kemiha


Tendances (20)

L’habitat intermédiaire
L’habitat   intermédiaire L’habitat   intermédiaire
L’habitat intermédiaire

Murs rideaux et menuiserie
Murs rideaux et menuiserieMurs rideaux et menuiserie
Murs rideaux et menuiserie

Affichage exemples habitat collectif
Affichage exemples habitat collectifAffichage exemples habitat collectif
Affichage exemples habitat collectif

analyse urbaine
analyse urbaineanalyse urbaine
analyse urbaine

Confort 01
Confort 01Confort 01
Confort 01

habitat collectif et intermédiaire(historique et analyse d'exemples)
habitat collectif et intermédiaire(historique et analyse d'exemples)habitat collectif et intermédiaire(historique et analyse d'exemples)
habitat collectif et intermédiaire(historique et analyse d'exemples)

Eclairage, lumiere & l'architecture
Eclairage, lumiere & l'architectureEclairage, lumiere & l'architecture
Eclairage, lumiere & l'architecture

Analyse Jardin d'enfants
Analyse Jardin d'enfants Analyse Jardin d'enfants
Analyse Jardin d'enfants

Analyse urbaine
Analyse urbaineAnalyse urbaine
Analyse urbaine

analyse de site urbanisme.pptx
analyse de site urbanisme.pptxanalyse de site urbanisme.pptx
analyse de site urbanisme.pptx

Recherche thematique (habitat , durabilité , confort )
Recherche thematique (habitat , durabilité , confort )Recherche thematique (habitat , durabilité , confort )
Recherche thematique (habitat , durabilité , confort )

Arcs
ArcsArcs
Arcs

Frank Lloyd Wright
Frank Lloyd Wright Frank Lloyd Wright
Frank Lloyd Wright

Mzab
MzabMzab
Mzab

Confort et ensoleiillement
Confort et ensoleiillementConfort et ensoleiillement
Confort et ensoleiillement

Menaa
MenaaMenaa
Menaa

Les illots
Les illotsLes illots
Les illots

Analyse de la maison sur la cascade
Analyse de la maison sur la cascadeAnalyse de la maison sur la cascade
Analyse de la maison sur la cascade

Habitat écologique à Diar Nakhla - Sétif
Habitat écologique à Diar Nakhla - SétifHabitat écologique à Diar Nakhla - Sétif
Habitat écologique à Diar Nakhla - Sétif

structure spatiale tridimensionnelle
structure spatiale tridimensionnellestructure spatiale tridimensionnelle
structure spatiale tridimensionnelle


Similaire à L'habitat écologique

éNergie durable
éNergie durableéNergie durable
éNergie durableSami Sahli

Chauffage climatisation ventilation et isolaion thermique et accoustique
Chauffage climatisation ventilation et isolaion thermique et accoustiqueChauffage climatisation ventilation et isolaion thermique et accoustique
Chauffage climatisation ventilation et isolaion thermique et accoustiqueSami Sahli

La serre dans le batiment
La serre dans le batimentLa serre dans le batiment
La serre dans le batimentInes SOltani

Fiche conseil reno_villa
Fiche conseil reno_villaFiche conseil reno_villa
Fiche conseil reno_villaMAQ-AGIR-PACA

Guide pratique pour Un logement plus confortable
Guide pratique pour Un logement plus confortableGuide pratique pour Un logement plus confortable
Guide pratique pour Un logement plus confortable3615 Devis

Guide concevoir une maison bioclimatique - CAUE PDL
Guide concevoir une maison bioclimatique - CAUE PDLGuide concevoir une maison bioclimatique - CAUE PDL
Guide concevoir une maison bioclimatique - CAUE PDLBuild Green

Confort d’été et climatisation
Confort d’été et climatisation Confort d’été et climatisation
Confort d’été et climatisation GENICIMO

thermique_du_batiment/thermique bâtiment
thermique_du_batiment/thermique bâtimentthermique_du_batiment/thermique bâtiment
thermique_du_batiment/thermique bâtimentamnarouissi1

Energie solaire
Energie solaireEnergie solaire
Energie solaireSami Sahli

Guide maison-passive-hl
Guide maison-passive-hlGuide maison-passive-hl
Guide maison-passive-hlBuild Green

Guide des bonnes pratiques
Guide des bonnes pratiquesGuide des bonnes pratiques
Guide des bonnes pratiquescapitalenergy

Rénovation énergétique efficace : Guide travaux pour la performance du logeme...
Rénovation énergétique efficace : Guide travaux pour la performance du logeme...Rénovation énergétique efficace : Guide travaux pour la performance du logeme...
Rénovation énergétique efficace : Guide travaux pour la performance du logeme...Travauxlib

Logement eco-responsable.com - maison bioclimatique
Logement eco-responsable.com - maison bioclimatiqueLogement eco-responsable.com - maison bioclimatique
Logement eco-responsable.com - maison bioclimatiqueMira Lavandier

Ventilation Solaire - Grammer Solar
Ventilation Solaire - Grammer SolarVentilation Solaire - Grammer Solar
Ventilation Solaire - Grammer SolarJean Marie Pag

Projet thermique - Maison passive
Projet thermique - Maison passiveProjet thermique - Maison passive
Projet thermique - Maison passiveRamin Samadi

Diaporama Panneaux solaires thermodynamiques IENR
Diaporama Panneaux solaires thermodynamiques IENRDiaporama Panneaux solaires thermodynamiques IENR
Diaporama Panneaux solaires thermodynamiques IENRDroYze

Guide Construction d'une Maison Individuelle - Ademe
Guide Construction d'une Maison Individuelle  - AdemeGuide Construction d'une Maison Individuelle  - Ademe
Guide Construction d'une Maison Individuelle - AdemeBuild Green

Isolation de la toiture
Isolation de la toitureIsolation de la toiture
Isolation de la toiturelossconga9


Similaire à L'habitat écologique (20)

éNergie durable
éNergie durableéNergie durable
éNergie durable

Chauffage climatisation ventilation et isolaion thermique et accoustique
Chauffage climatisation ventilation et isolaion thermique et accoustiqueChauffage climatisation ventilation et isolaion thermique et accoustique
Chauffage climatisation ventilation et isolaion thermique et accoustique

La serre dans le batiment
La serre dans le batimentLa serre dans le batiment
La serre dans le batiment

Confort thérmique
Confort thérmiqueConfort thérmique
Confort thérmique

Fiche conseil reno_villa
Fiche conseil reno_villaFiche conseil reno_villa
Fiche conseil reno_villa

Guide pratique pour Un logement plus confortable
Guide pratique pour Un logement plus confortableGuide pratique pour Un logement plus confortable
Guide pratique pour Un logement plus confortable

Guide concevoir une maison bioclimatique - CAUE PDL
Guide concevoir une maison bioclimatique - CAUE PDLGuide concevoir une maison bioclimatique - CAUE PDL
Guide concevoir une maison bioclimatique - CAUE PDL

Confort d’été et climatisation
Confort d’été et climatisation Confort d’été et climatisation
Confort d’été et climatisation

thermique_du_batiment/thermique bâtiment
thermique_du_batiment/thermique bâtimentthermique_du_batiment/thermique bâtiment
thermique_du_batiment/thermique bâtiment

Energie solaire
Energie solaireEnergie solaire
Energie solaire

Guide maison-passive-hl
Guide maison-passive-hlGuide maison-passive-hl
Guide maison-passive-hl

Guide des bonnes pratiques
Guide des bonnes pratiquesGuide des bonnes pratiques
Guide des bonnes pratiques

Rénovation énergétique efficace : Guide travaux pour la performance du logeme...
Rénovation énergétique efficace : Guide travaux pour la performance du logeme...Rénovation énergétique efficace : Guide travaux pour la performance du logeme...
Rénovation énergétique efficace : Guide travaux pour la performance du logeme...

Logement eco-responsable.com - maison bioclimatique
Logement eco-responsable.com - maison bioclimatiqueLogement eco-responsable.com - maison bioclimatique
Logement eco-responsable.com - maison bioclimatique

Ventilation Solaire - Grammer Solar
Ventilation Solaire - Grammer SolarVentilation Solaire - Grammer Solar
Ventilation Solaire - Grammer Solar

Jto2020 14oct atelier bergerie
Jto2020 14oct atelier bergerieJto2020 14oct atelier bergerie
Jto2020 14oct atelier bergerie

Projet thermique - Maison passive
Projet thermique - Maison passiveProjet thermique - Maison passive
Projet thermique - Maison passive

Diaporama Panneaux solaires thermodynamiques IENR
Diaporama Panneaux solaires thermodynamiques IENRDiaporama Panneaux solaires thermodynamiques IENR
Diaporama Panneaux solaires thermodynamiques IENR

Guide Construction d'une Maison Individuelle - Ademe
Guide Construction d'une Maison Individuelle  - AdemeGuide Construction d'une Maison Individuelle  - Ademe
Guide Construction d'une Maison Individuelle - Ademe

Isolation de la toiture
Isolation de la toitureIsolation de la toiture
Isolation de la toiture


L'habitat écologique

  • 1. MASTE1:HABITATET PAYSAGES Groupe:4 UNIVERSITE EL HADJ LAKHDAR-BATNA- Département d’Architecture REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE Les Étudiants BOUZIDA Djihane BOUTOUT Housna CHAIRAAmina CHEBBAH Mohamed Iheb L’Enseignante: L’ANNEE UNIVERSITAIRE:2014/2015
  • 2. L’habitat écologique: • Pour parler d'habitat écologique on évoque souvent les concepts d'habitat sain, d'économie, d'énergies renouvelables ou encore d'habitat bio et naturel. • L'habitat écologique serait donc plus qu'un simple logement qui préserverait l'environnement. "Habiter écologique", c'est vivre dans un endroit en prenant en compte les exigences du milieu, de soi et des autres dans un équilibre réciproque.
  • 3. La démarche écologique dans un projet architectural est une démarche globale qui intègre quatre grands thèmes : L’insertion de la maison dans son environnement : paysage, climat, caractères de l’architecture locale Le choix raisonné des matériaux: matériaux sains, renouvelables, durables, produits et transportés avec peu d’énergie. Le confort optimal des habitants : régulation des températures, de l’humidité, fonctionnalité intérieure, etc. L’économie et la réduction des déchets dès le chantier de construction
  • 4. • Les exigences dans le climat chaud et humide: L’habitat écologique en le climat humide
  • 5. • Une bonne orientation: Dans notre région, une orientation au sudpour les pièces de vie est à privilégier pour capter la chaleuren hiver. Mais,il est nécessaire de se protéger des rayons solaires l’été. Les pièces de servicessont placées au nordafinde servir d’espace tampon pour se protéger du froid. Les ouverturesà l’ouestsont à éviter (refroidissements l’hiver et surchauffes l’été). 1/Implantation dans le site :
  • 6. Se protéger du soleil Pour exploiter la chaleur du soleilen hiver tout en évitant les surchauffesen été, des masques et des protections solaires sont indispensables. Une ouverture située au sud est assez facileà protéger. Un auvent ou un store de largeur modeste suffisent à ombrer, en été, une baie vitrée située au dessous.
  • 7. Une forme compacte Les déperditions thermiques d’un bâtiment sont proportionnelles à la surface d’échange avec l’extérieur. En somme, plus un bâtiment est compact et moins il perd d’énergie. Pour une surface et un volume similaires, une maison de plain pied est moins compacte qu’une maison à étage puisque son coefficient de compacité (c) est plus faible. Plus il est petit et moins le logement devra être chauffé. Des formes compactes limitent les déperditions énergétiques et optimisent larépartition de la chaleur. Les éléments de prises au vent comme les balcons ou les décrochements sont à éviter : ils constituent d’importants ponts thermiques et engendrent des déperditions thermiques importantes.
  • 8. Une bonne utilisationdela topographie Les bâtiments seront depréférence implantés de dans les zones à bonne potentialité deventilation naturelle, par exemple _ au vent, au voisinage du sommet d’un morne _ entre deux obstacles, encréant un « effet Venturi »
  • 9. la disposition en banquetteou encastrée présente l’avantage d’une isolation thermique grâce à la températureconstantede la terre
  • 10. la véranda c’est un volume vitré capteur séparé du logement par une paroi munie de fenêtres ou de portes-fenêtres peut diminuer de 15 à 30% vos besoins de chauffage orientée au Sud
  • 11. Le mur capteur C’est un mur constitué d’un double vitrage Disposé devant une paroi lourde séparé par une lame d’air le jour le soleil d’hiver rentrera dans la maison par les vitres du sud et chauffera les murs le soir (et la nuit) les murs capteurs retransmettent leur chaleur accumulée par radiation à l’intérieur de la maison
  • 12. 2/un choix raisonné de matériaux Naturels sain et confortable cycle de vieRéutilisation Le bois Le bois est un matériau écologique par définition. C’est une ressource naturelle non toxiques Il ne nécessite pas de fortes fondations très rigide moins épais chaleureux et confortable biodégradable Les avantages inconvénients Le confort acoustique n’est pas très bon L’humidité est l’ennemi du bois
  • 14. L’isolation des murs Isolation par l’intérieur Isolation par l’extérieur Isolation des murs dans leur épaisseur privilégier les isolants à base végétale ou animale tels que le liège, les fibres de bois ou de cellulose, le chanvre, le coton ou la laine pour lutter contre les ponts thermiques l’enduit mince sur isolant l’enduit hydraulique sur isolant les parements sur isolant les enduits isolants permet d’isoler et de construire en même temps les briques mono murs alvéolaires (terre cuite ou ciment) ; les blocs en béton cellulaire. fermer les volets  Les protections solaires Les menuiseries peuvent être en bois, en PVC ou en aluminium. Isoler les parois vitrées
  • 15. L’isolation des combles Les combles perdus Ils ne sont pas chauffés doivent être isolés l’isolation de leur plancher les fibres minérales en rouleaux équipés d’un pare vapeur, les isolants en vrac, la laine de verre en vrac ou les isolants en panneaux Les combles habitables peuvent être chauffés l’isolation se fait en sous face de la toiture des isolants avec parement (bois, plâtre…).
  • 16. TYPOLOGIE ET STRUCTURE DES TOITURES VÉGÉTALISÉES On distingue classiquement trois types de toitures végétales en fonction de leur épaisseur : les toits extensifs semi-intensifs et intensifs. Les toitures de type extensif représentent, à l’heure actuelle, la majorité des toitures végétalisées construites en France, principalement en raison de leur faible coût, de leur légèreté et du faible entretien, ce qui les rend adaptables à de nombreux bâtiments existants .
  • 17. La structure générale d’un toit végétalisé est lasuivante :
  • 18.
  • 19. 3/La qualité de l’air intérieur 1/La ventilation naturelle Elle s’effectue par le biais de grilles d’aération basses et hautes. Favoriser la ventilation naturelle par la création de courants d’air favorables Grille d’aération oscillo- battantes
  • 20. Air vicié Air neuf L’air suit un circuit logique Il entre dans la maison au niveau des pièces de vie balaie toute la maison grâce à des espaces laissés sous les portes L’air vicié est évacué des pièces de services
  • 21. La VMC simple flux La VMC double flux
  • 22. Le puits canadien En hiver l’air froid est donc préchauffé lors de son passage dans les tuyaux En été ce ≪puits≫ astucieux utilise la fraicheur relative du sol pour rafraichir l’air entrant dans le logement
  • 23. 4/La production de chaleur grâce aux énergies renouvelables dans l’habitat individuel • Le solaire thermique: Les systèmes solaires thermiques convertissent le rayonnement solaire en chaleur.Ils sont composés d’un ensemble de capteurs, d’un système derégulation et d’un ballon de stockage.Les panneaux fonctionnent commeune serre.Un fluide caloporteur (eau glycolée en général) s’échauffe dans le capteur et restitue la chaleuremmagasinée à un système de chauffage ou deproduction d’Eau Chaude Sanitaire(ECS). Les deux applications deces systèmes solaires sont : • le chauffage d’une habitation + la production d’ECS avecun Système Solaire Combiné (SSC) • la production d’ECS grâceà un chauffe eau solaire individuel (CESI).
  • 24. Le système solairecombiné : Ce système assure le chauffageet la production d’eau chaude a partir de l’énergiesolaire. Deux solutions techniquesla restituent: Le planchersolaire direct (PSD) Le système solairecombiné
  • 25. Le plancher solaire direct (PSD) : Le circuit de chauffages’apparente à un serpentinincorporé à la dallede béton. L’eau glycolée circule dans le capteur puis restituela chaleur via le plancher chauffant. Le système d’appoint est séparé etassure la fournituredu reste de la demande énergétique. En étéou lorsque la période de chauffage est terminée, le PSD produit de l’ECS. Le planchersolaire direct (PSD) est un système de chauffage par le sol a basse température.
  • 26. Le système solaire combiné L’énergiecollectée au niveaudes capteurs est stockée directementdans le ballonpuis restituée selon les besoins vers les circuits de chauffageou de production d’eau chaude, la priorité étant définiepar unerégulation. Le système d’appoint est ici directement intégré au système et une régulationpilote l’ensembledu système de chauffageet de production d’ECS en privilégiant l’apport solaire. Lesystèmesolairecombine(SSC) consistearaccorderleballonde stockaged’eauchaudeaucircuit dechauffage traditionnel.
  • 27. SourceADEMEGraphies Fonctionnement d’un CESI Le chauffe-eausolaire : Statistiquement, le soleil assureen moyenne 50 % de la production annuelle d’eau chaude sanitaire d’une famille de 4 personnes. L’installationse compose de capteurs solaires et d’un ballon de stockage de l’eau chaude avec échangeur relié auxcapteurs par des canalisationsisolées thermiquement. 1 Capteur solaire 2 Départ de fluide solaire (chaud) 3 Echangeur solaire 4 Retour de fluide solaire (froid) 5 Préparateur d'eau chaude sanitaire 6 Arrivée d'eau froide 7 Circulateur 8 Régulation 9 Sonde de température du fluide solaire 10 Sonde de température du préparateur 11 Echangeur de l'énergie d'appoint 12 Appoint
  • 28. • L’énergie bois Le chauffage divisé poêle à siob Les foyers fermés / inserts Le chauffage central Chaudière à buches à alimentation manuelle Chaudière à granulés à alimentation automatique •destinés à chauffer principalement la pièce. • Ils chauffent par rayonnement grâce et par convection. il chauffe plusieurs pièces grâce à un fluide caloporteur associé à des radiateurs ou un plancher chauffant
  • 29. • Les pompes à chaleur Pompe à chaleur E Tube de plastique chauffage à basse température par le plancher Pompe à chaleur chaudière Sonde verticale exploitant la chaleur terrestre Extraction de la chaleur Une pompe à chaleur est un dispositif thermodynamique qui transfère la chaleur du milieu extérieur (sol, nappe, air) au milieu intérieur.
  • 30. 5/La production d’électricité grâce aux énergies renouvelables dans l’habitat individuel Pour produire de l’électricité à partir de sources renouvelables, trois types d’énergie sont utilisés: l’éolien, l’hydraulique et le solaire. L’énergie éolienne Une éolienne fonctionne sur le même principe qu’une dynamo. Le vent entraîne la rotation des pales. L’énergie mécanique produite est convertie en énergie électrique via un alternateur. L’électricité produite peut être réinjectée dans le réseau ou stockée dans des batteries pour être restituée selon les besoins. Une éolienne produit de l’énergie de jour comme de nuit mais il faut que le lieu soit suffisamment exposé au vents.
  • 31. L’hydroélectricité : L’eau actionne uneturbinereliée à un alternateurqui génèrel’électricité, un fonctionnement similaireà l’éolienne. La puissance produite dépend de la hauteurde chuteet du débit de l’eau.
  • 33.
  • 34. Comment orienterles panneauxsolaires? Qu’ils soient indépendants ou incorporés, les panneauxdoivent être orientés ausud selon une inclinaisonde 30° pour obtenir un rendement maximal.
  • 35. 6/Gestion de l’eau le récupérateur d'eau de pluie. • L’eau de pluie est canalisée du toit vers la cuve. • On pompe dans la cuve l’eau nécessaire. les machines à laver alimenter les toilettes l'arrosage du jardin laver la voiture
  • 36. 7/Feuillage caduque essences caduques au sud au sud-ouest, persistante. au nord, haies de hauteur limitée. à l’est permettant l’arrivée rapide du soleil en hiver
  • 39.
  • 41. Vue sur le séjour A l’étage du coté est de diagonale, sont aménagées la salle de bain et la chambre des parents, tandis que le coté ouest sera occupé par des enfants. Les caves en partie entrées(le terrain monte depuis la rue vers le jardin) sont construites en maçonnerie et ne font pas partie du volume chauffé(à l’exception du sas d’entrée) programme
  • 43. Stratégie d’hiver: de ventilation double flux un puits canadien
  • 46. Structure et matériaux L’ossature des murs est composée de montants en bois massif de 30 cm; A l’extérieur, ils sont recouvert, dans l’ordre, de fibre de bois (joue un rôle par-pluie), d’une membrane par-pluie, d’un lattage et contre-lattage suivi du bardage pour terminer. A l’intérieur, on a placé un panneau OSB, puis un vide technique de 6 cm isolé pour terminer par une plaque de plâtre. Les poutres du toit sont en bois lamellé collé de 40x7,5 cm avec des cales de pente sur lesquelles es fixé le voligeage de 3 cm, le tout est recouvert d’une membrane d’étanchéité bitumeuse en trois couches. En dessus des poutres, un freine-vapeur à perméabilité variable a été placé, suivi d’un lattage technique de 6 cm pour les canalisations plates de la ventilation, et enfin d’une plaque de plâtre. La toiture est donc du type «toiture froid» l’isolation se trouve donc dans l’épaisseur de la structure et pas au-dessus(toiture chaude) 1 2 3 4 8 5 6 7 1 2 3 4 8 5 6 7 1 1 2 2 3 3 4 5 5 4 6 78 6 7 8
  • 47. Le plancher est formé d’un gitage en lamellé collé de 36 cm de haut avec une plaque de fermacell en dessous. Au dessus, on a placé un panneau OSB de 22mm, puis une chape de 7,5 cm a été coulée pour terminer par un tapis de pierres de 8mm bouche-poré. L’isolation du plancher, des murs et de la toiture ont été rétablies en cellulose Les châssis ont été fabriqués par un bois massif de la région. Le menuisier a fixé un profil en aluminium, isolé au polyuréthane.
  • 49. Situation - situé a la ville gap (la France), proche des alpes a 725m d’altitude , terrain orienté sud-ouest
  • 50. Fiche technique • Date : mai 2004 a mars 2005 • Architect : Romuald marlin • Surface : habitable 137 m² , toiture 175 m² , terrain 1600m² • Système Constructif : ossature bois , structure poteau-poutre • Conception : conception bioclimatique priorité au matériau naturels • Cout de la construction : environ 1500 euro/m² • Consommation du chauffage : 25 kWh/m² par année
  • 51. • Equipements : - puits canadien : 2 tuyaux en polyéthylène de 160 mm et 30 m de longueur - poêle a granulés puissance 2,3 ‫ــــــ‬ > 11 kW - chauffe eau solaire 5 m² - tuile photovoltaïque 10 m² - récupération d’eau de pluie
  • 52. • • Compact : la forme générale de la maison est volontairement compacte pour optimiser son efficacité thermique sa forme proche d’un demi sphère est un schéma économie en minimisons : les parois extérieurs . Une entrée protégée : l’arrivage d’air froid par la porte d’entrée est souvent source importante d’inconfort et de perte de chaleur . orienté vers le nord protéger par un large renforcement qui crée un espace privé entièrement en bois .
  • 53. Analyse du plan • Implantation : - tournée vers le sud : profitant de l’orientation Sud/sud est du terrain la maison tourne résolument le dos au nord et se Toure ainsi en position idéale pour exploiter au mieux un élément indispensable << le soleil >> .
  • 54. Le Programme Espace Surface m² Terrasse 20 Dégagement 13 Séjour 25 Cellier 5 Cuisine 12 Chambre 18 Sb + toilette 7 Locale technique 17 garage 20
  • 55. LA VENTILATION : - Une ventilation mal maitrisée est généralement l’une des principales causes de déperdition de chaleur , la première étape consiste a assuré l’étanchéité d’air de l’enveloppe de la maison pour limité les entrées et sorties d’air non contrôlé - Etanchéité a l’air :
  • 56. -Ventilation générale : puits canadien passif Dans cette maison est assuré par un bon dimensionnement des conduits (double tuyaux en polyéthylène, enterré a 1,8 m une longueur de 30 m et assurant une température de 12 à 14 c° .
  • 57. Le poêle a granulé : placé dans la pièce principale , le poêle a granulé d’une puissance de 2.3 a 11 kW assure un appoint de chauffage agréable a l’écologie , grâce a un stockage interne d’environ 30 kg l’équipement fonctionne en autonomie de 1.5j a 4j selon la puissance demandé avec une consommation de 40 sac/an
  • 58. • Le chauffe eau solaire : - 5 m² de capteurs sont relier a un ballon de stockage de 300 litre orienté plein sud pisé au sol et incliné a 45° ils produisent jusqu' a 350 kWh/m² par année ce qui permet de satisfaire environ 80% des besoins annuels.
  • 59. Installation photovoltaïque : - 10 m² de tuiles photovoltaïques sont posées sur la partie du toit orienté plein sud assurant une production de 1300 kW/h par année.
