L A F A R G E P L Â T R E S 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 P A G E 17

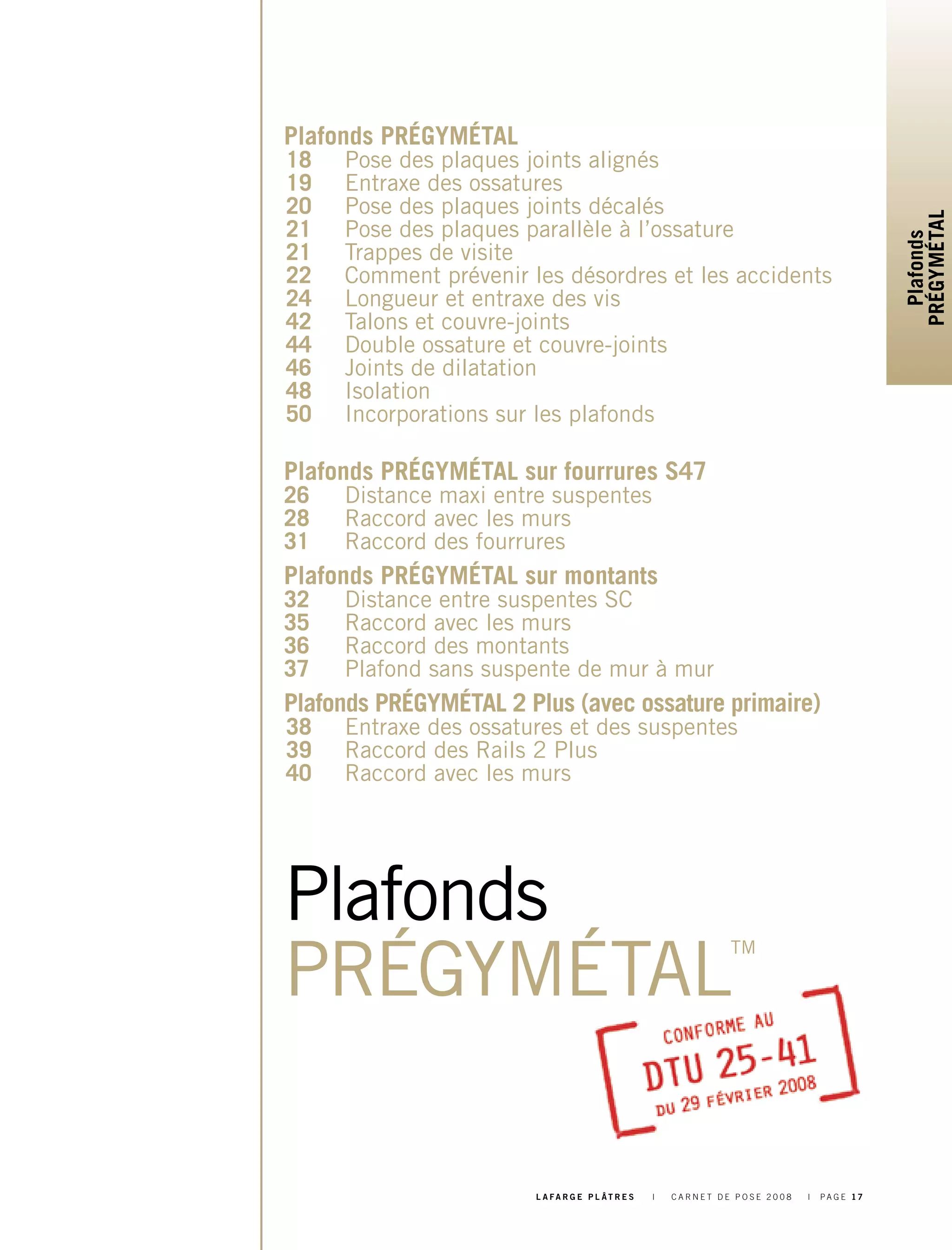

Plafonds
PRÉGYMÉTAL
Plafonds
PRÉGYMÉTAL
TM
Plafonds PRÉGYMÉTAL
18	 Pose des plaques joints alignés
19	 Entraxe des ossatures
20	 Pose des plaques joints décalés
21	 Pose des plaques parallèle à l’ossature
21	 Trappes de visite
22	 Comment prévenir les désordres et les accidents
24	 Longueur et entraxe des vis
42	 Talons et couvre-joints

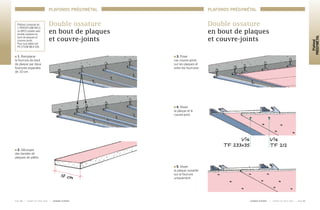

44	 Double ossature et couvre-joints
46	 Joints de dilatation
48	 Isolation
50	 Incorporations sur les plafonds
Plafonds PRÉGYMÉTAL sur fourrures S47
26	 Distance maxi entre suspentes
28	 Raccord avec les murs
31	 Raccord des fourrures
Plafonds PRÉGYMÉTAL sur montants
32	 Distance entre suspentes SC
35	 Raccord avec les murs
36	 Raccord des montants
37	 Plafond sans suspente de mur à mur
Plafonds PRÉGYMÉTAL 2 Plus (avec ossature primaire)
38	 Entraxe des ossatures et des suspentes
39	 Raccord des Rails 2 Plus
40	 Raccord avec les murs
P A G E 1 8 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 L A F A R G E P L Â T R E S
PLAFONDS PRÉGYMÉTAL
	 L A F A R G E P L Â T R E S 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 P A G E 1 9
Plafonds
PRÉGYMÉTAL
PLAFONDS PRÉGYMÉTAL
Pose de plaques
joints alignés
perpendiculaire à l’ossature
Avec les plaques
SYNIA 4 BA (plaque
à 4 bords amincis)
poser toutes les
ossatures au même
niveau.
Avec les plaques
2 BA, remonter
l’ossature en bout
de plaques de 2
mm pour éviter
une surépaisseur
en bout de plaques
au traitement des
joints.
Entraxe
des ossatures
Pour 1 BA13 sur
fourrure S47 :
- entraxe courant 60
cm
- entraxe maxi en
ambiance humide
(hygrométrie > 80 %)
50 cm.
ATTENTION
dans le cas d’un
plafond résistant
au feu,
reportez-vous au
Procès Verbal
Entraxe conseillé
50 cm
Niveau des autres
supentes
2 mm
Pour 1 BA15 ou
BA18 sur fourrure
S47 :
- entraxe maxi 50 cm
avec suspentes tous
les 1,20 m.
Entraxe obligatoire
50 cm
BA13
BA15
BA18
25 à 30 cm
P A G E 2 0 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 L A F A R G E P L Â T R E S
PLAFONDS PRÉGYMÉTAL
	 L A F A R G E P L Â T R E S 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 P A G E 2 1
Plafonds
PRÉGYMÉTAL
PLAFONDS PRÉGYMÉTAL

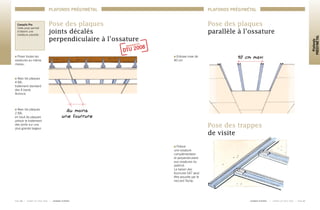

Pose des plaques
joints décalés
perpendiculaire à l’ossature
Poser toutes les
ossatures au même
niveau.
Avec les plaques
4 BA,
traitement standard
des 4 bords
Amincis
Avec les plaques
2 BA,
en bout de plaques
prévoir le traitement
des joints sur une
plus grande largeur.
Conseils Pro
Cette pose permet
d’obtenir une
meilleure planéité.
Au moins
une fourrure
Pose des plaques
parallèle à l’ossature
Entraxe maxi de
40 cm
40 cm maxi
Prévoir
une ossature
complémentaire
et perpendiculaire
aux ossatures du
plafond.
La liaison des
fourrures S47 peut
être assurée par le
raccord Teclip.
Pose des trappes
de visite
P A G E 2 2 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 L A F A R G E P L Â T R E S
PLAFONDS PRÉGYMÉTAL
	 L A F A R G E P L Â T R E S 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 P A G E 2 3
Plafonds
PRÉGYMÉTAL
PLAFONDS PRÉGYMÉTAL

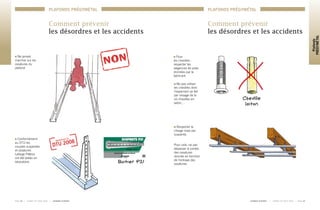

Comment prévenir
les désordres et les accidents
Conformément
au DTU les
couples suspentes
et ossatures
Lafarge Plâtres
ont été testés en
laboratoire.
Ne jamais
marcher sur les
ossatures du
plafond
Pour
les chevilles :
respecter les
exigences de pose
données par le
fabricant.
Ne pas utiliser
les chevilles dont
l’expansion se fait
par vissage de la
vis chevilles en
laiton,…
Respecter la
charge maxi par
suspente.
Pour cela, ne pas
dépasser la portée
des ossatures
donnée en fonction
de l’entraxe des
ossatures.
Cheville
laiton
Comment prévenir
les désordres et les accidents
Boitier P21
P A G E 2 4 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 L A F A R G E P L Â T R E S
PLAFONDS PRÉGYMÉTAL
	 L A F A R G E P L Â T R E S 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 P A G E 2 5
Plafonds
PRÉGYMÉTAL
PLAFONDS PRÉGYMÉTAL

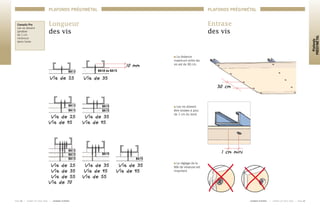

Longueur
des vis
BA13
Vis de 25
BA18 ou BA15
Vis de 35
BA13
Vis de 25
Vis de 45
Vis de 35
Vis de 45
BA13
BA15
BA15
BA13
Vis de 25
Vis de 35
Vis de 55
Vis de 70
Vis de 35
Vis de 45
Vis de 55
BA13
BA15
BA13
Vis de 35
Vis de 45
BA15
Conseils Pro
Les vis doivent
pénétrer
de 1 cm
minimum
dans l’acier.
Entraxe
des vis
La distance
maximum entre les
vis est de 30 cm.
30 cm
Les vis doivent
être vissées à plus
de 1 cm du bord.
Le réglage de la
tête de visseuse est
important.
1 cm mini
10 mm
Distance maxi
entre suspentes
Fourrures
entraxe 50 cm.
Le tableau
donne la distance
maximum autorisée
entre deux
suspentes.
Pour les plafonds
de petite dimension
(moins de 4
suspentes) prévoir
une cornière en
bout des fourrures
S47.
50 cm
1,25 m maxi
1 BA13 1 BA15 1 BA 18 2 BA13
Fourrure S47 1,25 1,20 1,20 1,15
Fourrures
entraxe 60 cm.
Le tableau
donne la distance
maximum autorisée
entre deux
suspentes.
Pour les plafonds
de petite dimension
(moins de 4
suspentes) prévoir
une cornière en
bout des fourrures
S47.
En conditions
très humides
(hygrométrie > 80 %)
prévoir un entraxe de
50 cm
60
cm
1,20 m maxi
1 BA13 1 BA15 1 BA 18 2 BA13
Fourrure S47 1,20 1,15 1,15 1,10
	 L A F A R G E P L Â T R E S 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 P A G E 2 7
Plafond
PRÉGYMÉTAL
PLAFONDS PRÉGYMÉTAL SUR FOURRURES S47PLAFONDS PRÉGYMÉTAL SUR FOURRURES S47
P A G E 2 6 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 L A F A R G E P L Â T R E S
Distance maxi
entre suspentes
Pose
de la 1ère
fourrure
Mur
avec doublage
Si la première
fourrure est à plus de
10 cm.
Fixer une cornière
30x35 sur le mur.
La distance doit être
inférieure à l’entraxe
des fourrures.
10 cm maxi 10 cm maxi
Départ avec
une suspente, la
suspente est à
10 cm maximum
du mur.
Si la première
suspente est
éloignée du mur,
mettre en place
une cornière
30 x 35 sans jamais
dépasser l’entraxe
des suspentes.
10 cm maxi
≤ entraxe des suspentes
PLAFONDS PRÉGYMÉTAL SUR FOURRURES S47PLAFONDS PRÉGYMÉTAL SUR FOURRURES S47
P A G E 2 8 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 L A F A R G E P L Â T R E S 	 L A F A R G E P L Â T R E S 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 P A G E 2 9
Plafond
PRÉGYMÉTAL
≤ entraxe des fourrures
Pose
de la 1ère
fourrure
PLAFONDS PRÉGYMÉTAL SUR FOURRURES S47

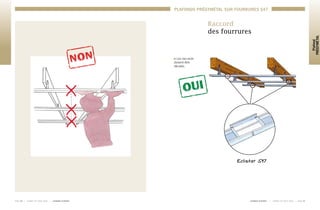

Raccord
des fourrures
Les raccords
doivent être
décalés.
Eclistar S47
P A G E 3 0 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 L A F A R G E P L Â T R E S 	 L A F A R G E P L Â T R E S 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 P A G E 31
Plafond
PRÉGYMÉTAL

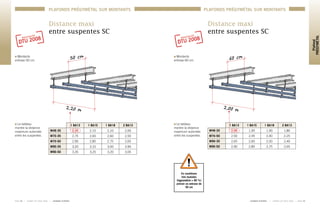

Distance maxi
entre suspentes SC
Montants
entraxe 50 cm.
Le tableau
montre la distance
maximum autorisée
entre les suspentes.
50 cm
2,20 m
1 BA13 1 BA15 1 BA18 2 BA13
M48-35 2,20 2,15 2,10 2,00
M70-35 2,75 2,65 2,60 2,50
M70-50 2,90 2,85 2,75 2,65
M90-35 3,20 3,10 3,00 3,90
M90-50 3,35 3,25 3,20 3,05
Montants
entraxe 60 cm.
Le tableau
montre la distance
maximum autorisée
entre les suspentes.
60 cm
2,00 m
1 BA13 1 BA15 1 BA18 2 BA13
M48-35 2,00 1,95 1,90 1,80
M70-50 2,50 2,45 2,40 2,25
M90-35 2,65 2,60 2,50 2,40
M90-50 2,90 2,85 2,75 2,65
En conditions
très humides
(hygrométrie > 80 %)
prévoir un entraxe de
50 cm
P A G E 3 2 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 L A F A R G E P L Â T R E S 	 L A F A R G E P L Â T R E S 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 P A G E 3 3
Plafond
PRÉGYMÉTAL
PLAFONDS PRÉGYMÉTAL SUR MONTANTSPLAFONDS PRÉGYMÉTAL SUR MONTANTS
Distance maxi
entre suspentes SC

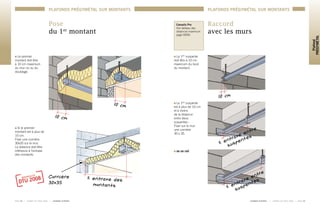

Pose
du 1er
montant
Le premier
montant doit être
à 10 cm maximum
du mur nu ou du
doublage.
Si le premier
montant est à plus de
10 cm.
Fixer une cornière
30x35 sur le mur.
La distance doit être
inférieure à l’entraxe
des montants.
10 cm
Raccord
avec les murs
La 1ère
suspente
doit être à 10 cm
maximum du bout
du montant.
10 cm
La 1ère
suspente
est à plus de 10 cm
et à moins
de la distance
entre deux
suspentes :
Fixer sur le mur
une cornière
30 x 35.
ou un rail
≤ entraxe entre
suspentes
≤ entraxe entre
suspentes
Conseils Pro
Voir tableau des
distances maximum
page 00/00.
≤ entraxe des
montants
P A G E 3 4 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 L A F A R G E P L Â T R E S 	 L A F A R G E P L Â T R E S 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 P A G E 3 5
Plafond
PRÉGYMÉTAL
PLAFONDS PRÉGYMÉTAL SUR MONTANTSPLAFONDS PRÉGYMÉTAL SUR MONTANTS
10 cm
Cornière
30x35
Raccord
des montants
Utiliser une chute
de rail
Conseils Pro
Utiliser
obligatoirement
des vis
métal-métal.
Plafond sans suspente
de mur à mur
Les rails sont fixés
au mur dans leur
partie supérieure.
Raccorder avec
2 x 4 vis
métal-métal.
Ne pas utiliser de vis
tête trompette
Les montants
sont vissés dans les
rails par deux vis
métal-métal.
1/3
2/3
30 cm
P A G E 3 6 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 L A F A R G E P L Â T R E S 	 L A F A R G E P L Â T R E S 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 P A G E 3 7
Plafond
PRÉGYMÉTAL
PLAFONDS PRÉGYMÉTAL SUR MONTANTSPLAFONDS PRÉGYMÉTAL SUR MONTANTS

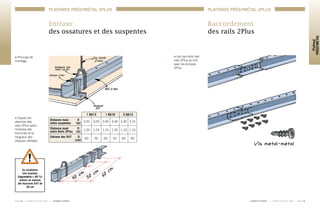

Entraxe
des ossatures et des suspentes
Principe de
montage.
Clipser les
attaches des
rails 2Plus selon
l’entraxe des
fourrures et la
longueur des
plaques utilisées.
1 BA13 1 BA18 2 BA13
Distance maxi          0
entre suspentes      (m) 3,55 3,55 3,45 3,40 3,30 3,15
Distance maxi          0
entre Rails 2Plus    (m) 1,20 1,25 1,15 1,20 1,10 1,15
Entraxe des S47       0
                            (cm) 60 50 60 50 60 50
En conditions
très humides
(hygrométrie > 80 %)
prévoir un entraxe
des fourrures S47 de
50 cm
40 cm
50
cm
60
cm
Raccordement
des rails 2Plus
Les raccords des
rails 2Plus se font
avec les éclisses
2Plus.
Vis métal-métal
P A G E 3 8 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 L A F A R G E P L Â T R E S
PLAFONDS PRÉGYMÉTAL 2PLUS
	 L A F A R G E P L Â T R E S 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 P A G E 3 9
Plafond
PRÉGYMÉTAL
PLAFONDS PRÉGYMÉTAL 2PLUS

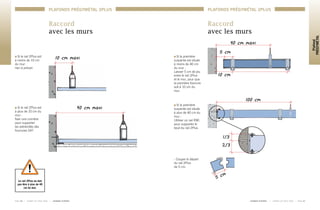

Raccord
avec les murs
Si le rail 2Plus est
à moins de 10 cm
du mur :
rien à prévoir.
Si le rail 2Plus est
à plus de 10 cm du
mur :
fixer une cornière
pour supporter
les extrémités des
fourrures S47.
40 cm maxi
10 cm maxi
Le rail 2Plus ne doit
pas être à plus de 40
cm du mur.
Si la première
suspente est située
à moins de 40 cm
du mur :
Laisser 5 cm de jeu
entre le rail 2Plus
et le mur, pour que
la première fourrure
soit à 10 cm du
mur.
Si la première
suspente est située
à plus de 40 cm du
mur :
Utiliser un rail R90
pour supporter le
bout du rail 2Plus.
- Couper le départ
du rail 2Plus
de 5 cm.
100 cm
1/3
2/3
5 cm
40 cm maxi
10 cm
5 cm
Raccord
avec les murs
P A G E 4 0 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 L A F A R G E P L Â T R E S 	 L A F A R G E P L Â T R E S 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 P A G E 41
Plafond
PRÉGYMÉTAL
PLAFONDS PRÉGYMÉTAL 2PLUS PLAFONDS PRÉGYMÉTAL 2PLUS

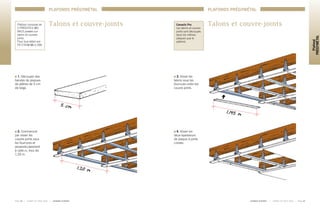

Talons et couvre-joints
1. Découper des
bandes de plaques
de plâtres de 5 cm
de large.
2. Commencer
par visser les
couvre-joints sous
les fourrures et
perpendiculairement
à celle-ci, tous les
1,20 m.
3. Visser les
talons sous les
fourrures entre les
couvre-joints.
4. Visser les
deux épaisseurs
de plaque à joints
croisés.
Conseils Pro
Les talons et couvre-
joints sont découpés
dans les mêmes
plaques que le
plafond.
5 cm
1,20 m
1,145 m
P A G E 4 2 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 L A F A R G E P L Â T R E S 	 L A F A R G E P L Â T R E S 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 P A G E 4 3
Plafond
PRÉGYMÉTAL
PLAFONDS PRÉGYMÉTAL PLAFONDS PRÉGYMÉTAL
Talons et couvre-jointsPlafond composé de
2 PRÉGYFEU MO
BA15 posées sur
talons et couvres
joints.
Pour tout détail voir
PV CTICM 88.U.204
Double ossature
en bout de plaques
et couvre-joints
1. Remplacer
la fourrure de bout
de plaque par deux
fourrures espacées
de 10 cm.
10 cm
2. Découper
des bandes de
plaques de plâtre.
3. Poser
ces couvre-joints
sur les plaques et
entre les fourrures.
4. Visser
la plaque et le
couvre-joint.
5. Visser
la plaque suivante
sur la fourrure
uniquement.
Vis
TF 233x35
Vis
TF 212
P A G E 4 4 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 L A F A R G E P L Â T R E S 	 L A F A R G E P L Â T R E S 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 P A G E 4 5
Plafond
PRÉGYMÉTAL
PLAFONDS PRÉGYMÉTAL PLAFONDS PRÉGYMÉTAL
Double ossature
en bout de plaques
et couvre-joints
Plafond composé de
1 PRÉGYFLAM BA13
ou BA15 posées avec
double ossature en
bout de plaques et
couvres joints.
Pour tout détail voir
PV CTICM 98.A.535
Joint
de dilatation
Réaliser un joint
de dilatation :
au droit d’un joint
de dilatation du
gros œuvre,
à la jonction de
supports différents,
tous les 25 m
et une surface
maximum de
300 m2
Réaliser un joint
de dilatation :
si les fourrures ne
sont pas dans le
même sens.
Exemple :
maison en L.
Conseils Pro
Dans tous les cas,
interrompre l’ossa-
ture et les plaques.
25 m
P A G E 4 6 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 L A F A R G E P L Â T R E S
PLAFONDS PRÉGYMÉTAL
	 L A F A R G E P L Â T R E S 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 P A G E 4 7
Plafond
PRÉGYMÉTAL
PLAFONDS PRÉGYMÉTAL
Joint
de dilatation
Profil de fractionnement

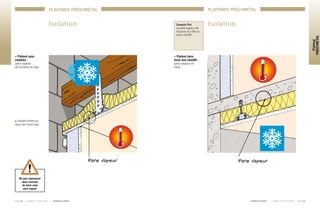

Isolation
Plafond sous
combles :
pare vapeur
de la laine en bas.
Isolant entre ou
sous les fourrures.
Ne pas superposer
deux couches
de laine avec
pare vapeur
Pare vapeur
Plafond dans
local non chauffé :
pare vapeur en
haut.
Pare vapeur
Conseils Pro
Le pare vapeur est
toujours du côté du
local chauffé.
P A G E 4 8 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 L A F A R G E P L Â T R E S
PLAFONDS PRÉGYMÉTAL
	 L A F A R G E P L Â T R E S 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 P A G E 4 9
Plafond
PRÉGYMÉTAL
PLAFONDS PRÉGYMÉTAL
Isolation

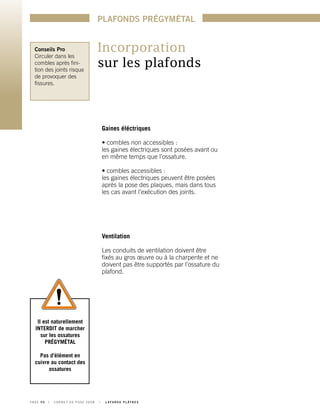

Incorporation
sur les plafonds
Il est naturellement
INTERDIT de marcher
sur les ossatures
PRÉGYMÉTAL
Pas d’élément en
cuivre au contact des
ossatures
Conseils Pro
Circuler dans les
combles après fini-
tion des joints risque
de provoquer des
fissures.
Gaines éléctriques
• combles non accessibles :
les gaines électriques sont posées avant ou
en même temps que l’ossature.
• combles accessibles :
les gaines électriques peuvent être posées
après la pose des plaques, mais dans tous
les cas avant l’exécution des joints.
Ventilation
Les conduits de ventilation doivent être
fixés au gros œuvre ou à la charpente et ne
doivent pas être supportés par l’ossature du
plafond.
P A G E 5 0 	 I 	 C A R N E T D E P O S E 2 0 0 8 	 I 	 L A F A R G E P L Â T R E S
PLAFONDS PRÉGYMÉTAL

Contenu connexe

Tendances

Dalles 01. méthode des bandes
Dalles 01. méthode des bandesDalles 01. méthode des bandes
Dalles 01. méthode des bandes
Sami Sahli

Dalle nervuré
Dalle nervuréDalle nervuré
Dalle nervuré
Leila Lyla

Les dalles
Les dallesLes dalles
Les dalles
Sami Sahli

Exposé Cloisons
Exposé CloisonsExposé Cloisons
Exposé Cloisons
jexpoz

La pose d'une couverture en plaques bitumées
La pose d'une couverture en plaques bituméesLa pose d'une couverture en plaques bitumées
La pose d'une couverture en plaques bitumées
GENICIMO

Barandas y pasamanos
Barandas y pasamanosBarandas y pasamanos
Barandas y pasamanos
INDUSTRIAS METALFOX

Types de plancher en construction
Types de plancher en constructionTypes de plancher en construction
Types de plancher en construction
Abdoulaye SECK

Basic bricklaying skills power point 2015
Basic bricklaying skills power point 2015Basic bricklaying skills power point 2015
Basic bricklaying skills power point 2015
Luke D'Arcy

Garde corps allege v5
Garde corps allege v5Garde corps allege v5
Garde corps allege v5
Bernard Legros

Murs & planchers préfabriqués
Murs & planchers préfabriquésMurs & planchers préfabriqués
Murs & planchers préfabriqués
Sami Sahli

cours de construction Généralités
cours de construction Généralitéscours de construction Généralités
cours de construction Généralités
Sami Sahli

Dessin technique lecture de plan
Dessin technique   lecture de planDessin technique   lecture de plan
Dessin technique lecture de plan
Revy Hugues Bonga

Lexique habitat
Lexique habitatLexique habitat
Lexique habitat
Mȉss ArćhiťeĉtuƦā

Présentation1
Présentation1Présentation1
Présentation1
Paul Daou

fermacell Powerpanel H2O - Informations sur le produit et consignes de mise e...
fermacell Powerpanel H2O - Informations sur le produit et consignes de mise e...fermacell Powerpanel H2O - Informations sur le produit et consignes de mise e...
fermacell Powerpanel H2O - Informations sur le produit et consignes de mise e...
Fermacell BV

Lisse basse par eddy Fruchard 2012
Lisse basse par eddy Fruchard 2012Lisse basse par eddy Fruchard 2012
Lisse basse par eddy Fruchard 2012
Bois et Paille

SBA1 - EC2 - Chap 4 - Durabilité et enrobage
SBA1 - EC2 - Chap 4 - Durabilité et enrobageSBA1 - EC2 - Chap 4 - Durabilité et enrobage
SBA1 - EC2 - Chap 4 - Durabilité et enrobage
Marwan Sadek

charges permanentes
charges permanentescharges permanentes
charges permanentes
Minanissa Mima

Precast Concrete Connection - Details - الخرسانة الجاهزة - مسبقة الصنع وعناصر...
Precast Concrete Connection - Details - الخرسانة الجاهزة - مسبقة الصنع وعناصر...Precast Concrete Connection - Details - الخرسانة الجاهزة - مسبقة الصنع وعناصر...
Precast Concrete Connection - Details - الخرسانة الجاهزة - مسبقة الصنع وعناصر...
Dr.Youssef Hammida


Tendances (20)

Joints
JointsJoints
Joints

Dalles 01. méthode des bandes
Dalles 01. méthode des bandesDalles 01. méthode des bandes
Dalles 01. méthode des bandes

Dalle nervuré
Dalle nervuréDalle nervuré
Dalle nervuré

Les dalles
Les dallesLes dalles
Les dalles

Exposé Cloisons
Exposé CloisonsExposé Cloisons
Exposé Cloisons

La pose d'une couverture en plaques bitumées
La pose d'une couverture en plaques bituméesLa pose d'une couverture en plaques bitumées
La pose d'une couverture en plaques bitumées

Barandas y pasamanos
Barandas y pasamanosBarandas y pasamanos
Barandas y pasamanos

Types de plancher en construction
Types de plancher en constructionTypes de plancher en construction
Types de plancher en construction

Basic bricklaying skills power point 2015
Basic bricklaying skills power point 2015Basic bricklaying skills power point 2015
Basic bricklaying skills power point 2015

Garde corps allege v5
Garde corps allege v5Garde corps allege v5
Garde corps allege v5

Murs & planchers préfabriqués
Murs & planchers préfabriquésMurs & planchers préfabriqués
Murs & planchers préfabriqués

cours de construction Généralités
cours de construction Généralitéscours de construction Généralités
cours de construction Généralités

Dessin technique lecture de plan
Dessin technique   lecture de planDessin technique   lecture de plan
Dessin technique lecture de plan

Lexique habitat
Lexique habitatLexique habitat
Lexique habitat

Présentation1
Présentation1Présentation1
Présentation1

fermacell Powerpanel H2O - Informations sur le produit et consignes de mise e...
fermacell Powerpanel H2O - Informations sur le produit et consignes de mise e...fermacell Powerpanel H2O - Informations sur le produit et consignes de mise e...
fermacell Powerpanel H2O - Informations sur le produit et consignes de mise e...

Lisse basse par eddy Fruchard 2012
Lisse basse par eddy Fruchard 2012Lisse basse par eddy Fruchard 2012
Lisse basse par eddy Fruchard 2012

SBA1 - EC2 - Chap 4 - Durabilité et enrobage
SBA1 - EC2 - Chap 4 - Durabilité et enrobageSBA1 - EC2 - Chap 4 - Durabilité et enrobage
SBA1 - EC2 - Chap 4 - Durabilité et enrobage

charges permanentes
charges permanentescharges permanentes
charges permanentes

Precast Concrete Connection - Details - الخرسانة الجاهزة - مسبقة الصنع وعناصر...
Precast Concrete Connection - Details - الخرسانة الجاهزة - مسبقة الصنع وعناصر...Precast Concrete Connection - Details - الخرسانة الجاهزة - مسبقة الصنع وعناصر...
Precast Concrete Connection - Details - الخرسانة الجاهزة - مسبقة الصنع وعناصر...


En vedette

fermacell constructions de parois, plafonds et planchers 06-2014
fermacell constructions de parois, plafonds et planchers 06-2014fermacell constructions de parois, plafonds et planchers 06-2014
fermacell constructions de parois, plafonds et planchers 06-2014
Fermacell BV

Revetements etancheité isolation plafond
Revetements etancheité isolation plafondRevetements etancheité isolation plafond
Revetements etancheité isolation plafond
Sami Sahli

Isolation & etanchéité
Isolation & etanchéitéIsolation & etanchéité
Isolation & etanchéité
Sami Sahli

Fondations beton
Fondations betonFondations beton
Fondations beton
lllebeton-naturellementll

Architecture electricité-plomberie
Architecture electricité-plomberieArchitecture electricité-plomberie
Architecture electricité-plomberie
John Terence

Construction
ConstructionConstruction
Construction
Anes Baaziz

Structure métallique
Structure métallique Structure métallique
Structure métallique
Sami Sahli

Isolation et etancheite
Isolation et etancheiteIsolation et etancheite
Isolation et etancheite
Sami Sahli

concevoir-et-costruire-en-acier
concevoir-et-costruire-en-acierconcevoir-et-costruire-en-acier
concevoir-et-costruire-en-acier
Mohamed Yassine Benfdil

Proyecto integrador 20
Proyecto  integrador 20Proyecto  integrador 20
Proyecto integrador 20
sandriita26

Dallage doc
Dallage docDallage doc
Dallage doc
nems_ranto1

Guide construction bois - afcobois
Guide construction bois - afcoboisGuide construction bois - afcobois
Guide construction bois - afcobois
Build Green

Fondation..
Fondation..Fondation..
Fondation..
OUSSAMA EL-hdiri

Plaques fibres-gypse fermacell - guide de pose
Plaques fibres-gypse fermacell - guide de posePlaques fibres-gypse fermacell - guide de pose
Plaques fibres-gypse fermacell - guide de pose
Fermacell BV

Isolation thermique
Isolation thermiqueIsolation thermique
Isolation thermique
Sami Sahli

L'isolation thermique
L'isolation thermiqueL'isolation thermique
L'isolation thermique
Mohamed Nassim Djenidi

Murs de façade
Murs de façadeMurs de façade
Murs de façade
Sami Sahli


En vedette (20)

fermacell constructions de parois, plafonds et planchers 06-2014
fermacell constructions de parois, plafonds et planchers 06-2014fermacell constructions de parois, plafonds et planchers 06-2014
fermacell constructions de parois, plafonds et planchers 06-2014

Revetements etancheité isolation plafond
Revetements etancheité isolation plafondRevetements etancheité isolation plafond
Revetements etancheité isolation plafond

Isolation & etanchéité
Isolation & etanchéitéIsolation & etanchéité
Isolation & etanchéité

Fondations beton
Fondations betonFondations beton
Fondations beton

Architecture electricité-plomberie
Architecture electricité-plomberieArchitecture electricité-plomberie
Architecture electricité-plomberie

Construction
ConstructionConstruction
Construction

Structure métallique
Structure métallique Structure métallique
Structure métallique

Isolation et etancheite
Isolation et etancheiteIsolation et etancheite
Isolation et etancheite

concevoir-et-costruire-en-acier
concevoir-et-costruire-en-acierconcevoir-et-costruire-en-acier
concevoir-et-costruire-en-acier

Les matériaux de la construction
Les matériaux de la constructionLes matériaux de la construction
Les matériaux de la construction

Proyecto integrador 20
Proyecto  integrador 20Proyecto  integrador 20
Proyecto integrador 20

Dallage doc
Dallage docDallage doc
Dallage doc

Guide construction bois - afcobois
Guide construction bois - afcoboisGuide construction bois - afcobois
Guide construction bois - afcobois

Planchers 03
Planchers 03Planchers 03
Planchers 03

Electricite
ElectriciteElectricite
Electricite

Fondation..
Fondation..Fondation..
Fondation..

Plaques fibres-gypse fermacell - guide de pose
Plaques fibres-gypse fermacell - guide de posePlaques fibres-gypse fermacell - guide de pose
Plaques fibres-gypse fermacell - guide de pose

Isolation thermique
Isolation thermiqueIsolation thermique
Isolation thermique

L'isolation thermique
L'isolation thermiqueL'isolation thermique
L'isolation thermique

Murs de façade
Murs de façadeMurs de façade
Murs de façade


Similaire à Carnet de pose_2008_plafond_pregymetal

La pose d'une cloison en plaques de plate sur rail métallique
La pose d'une cloison en plaques de plate sur rail métalliqueLa pose d'une cloison en plaques de plate sur rail métallique
La pose d'une cloison en plaques de plate sur rail métallique
GENICIMO

Réussir la pose des piliers et portail
Réussir la pose des piliers et portailRéussir la pose des piliers et portail
Réussir la pose des piliers et portail
GENICIMO

Passport - Portes à lanières pour industrie, une solution idéale à moindre coût
Passport - Portes à lanières pour industrie, une solution idéale à moindre coûtPassport - Portes à lanières pour industrie, une solution idéale à moindre coût
Passport - Portes à lanières pour industrie, une solution idéale à moindre coût
Maviflex

Jaga Mini canal FR
Jaga Mini canal FRJaga Mini canal FR
Jaga Mini canal FR
Architectura

L'habillage d'une baignoire
L'habillage d'une baignoireL'habillage d'une baignoire
L'habillage d'une baignoire
GENICIMO

La pose des barres à rideaux
La pose des barres à rideauxLa pose des barres à rideaux
La pose des barres à rideaux
GENICIMO

L'installation d'un portie de villa
L'installation d'un portie de villaL'installation d'un portie de villa
L'installation d'un portie de villa
kissingerman

Fiche technique appuis fenetre seuils gamme provence pierre reconstituee beto...
Fiche technique appuis fenetre seuils gamme provence pierre reconstituee beto...Fiche technique appuis fenetre seuils gamme provence pierre reconstituee beto...
Fiche technique appuis fenetre seuils gamme provence pierre reconstituee beto...
Alentour

Poser du grillage
Poser du grillagePoser du grillage
Poser du grillage
GENICIMO

gamme des pylônes.pdf
gamme des pylônes.pdfgamme des pylônes.pdf
gamme des pylônes.pdf
MoussaALI9

Plomberie - Protection chauffe-eau
Plomberie - Protection chauffe-eauPlomberie - Protection chauffe-eau
Plomberie - Protection chauffe-eau
Téréva

La motorisation d'un portail à verrine
La motorisation d'un portail à verrineLa motorisation d'un portail à verrine
La motorisation d'un portail à verrine
GENICIMO

ACO - Euroline Discret Inox BFL
ACO - Euroline Discret Inox BFLACO - Euroline Discret Inox BFL
ACO - Euroline Discret Inox BFL
Architectura

Poujoulat - Conduits polycombustibles double paroi isolés laine de roche
Poujoulat - Conduits polycombustibles double paroi isolés laine de rochePoujoulat - Conduits polycombustibles double paroi isolés laine de roche
Poujoulat - Conduits polycombustibles double paroi isolés laine de roche
Architectura

L'installation d'un pare douche sur une baignoire
L'installation d'un pare douche sur une baignoireL'installation d'un pare douche sur une baignoire
L'installation d'un pare douche sur une baignoire
GENICIMO

Alentour tarifs-professionnels-ht-2020-pierre-reconstituee-beton-prefabrique
Alentour tarifs-professionnels-ht-2020-pierre-reconstituee-beton-prefabriqueAlentour tarifs-professionnels-ht-2020-pierre-reconstituee-beton-prefabrique
Alentour tarifs-professionnels-ht-2020-pierre-reconstituee-beton-prefabrique
Alentour

Presentation epuration par epandage.pptx
Presentation epuration par epandage.pptxPresentation epuration par epandage.pptx
Presentation epuration par epandage.pptx
JulienOuena

La pose d'une fenêtre pvc en rénovation
La pose d'une fenêtre pvc en rénovationLa pose d'une fenêtre pvc en rénovation
La pose d'une fenêtre pvc en rénovation
GENICIMO

8 pages nord est
8 pages nord est8 pages nord est
8 pages nord est
BELLET FRERES

Poujoulat - Conduits de cheminée et sorties de toit pour maisons unifamiliales
Poujoulat - Conduits de cheminée et sorties de toit pour maisons unifamilialesPoujoulat - Conduits de cheminée et sorties de toit pour maisons unifamiliales
Poujoulat - Conduits de cheminée et sorties de toit pour maisons unifamiliales
Architectura


Similaire à Carnet de pose_2008_plafond_pregymetal (20)

La pose d'une cloison en plaques de plate sur rail métallique
La pose d'une cloison en plaques de plate sur rail métalliqueLa pose d'une cloison en plaques de plate sur rail métallique
La pose d'une cloison en plaques de plate sur rail métallique

Réussir la pose des piliers et portail
Réussir la pose des piliers et portailRéussir la pose des piliers et portail
Réussir la pose des piliers et portail

Passport - Portes à lanières pour industrie, une solution idéale à moindre coût
Passport - Portes à lanières pour industrie, une solution idéale à moindre coûtPassport - Portes à lanières pour industrie, une solution idéale à moindre coût
Passport - Portes à lanières pour industrie, une solution idéale à moindre coût

Jaga Mini canal FR
Jaga Mini canal FRJaga Mini canal FR
Jaga Mini canal FR

L'habillage d'une baignoire
L'habillage d'une baignoireL'habillage d'une baignoire
L'habillage d'une baignoire

La pose des barres à rideaux
La pose des barres à rideauxLa pose des barres à rideaux
La pose des barres à rideaux

L'installation d'un portie de villa
L'installation d'un portie de villaL'installation d'un portie de villa
L'installation d'un portie de villa

Fiche technique appuis fenetre seuils gamme provence pierre reconstituee beto...
Fiche technique appuis fenetre seuils gamme provence pierre reconstituee beto...Fiche technique appuis fenetre seuils gamme provence pierre reconstituee beto...
Fiche technique appuis fenetre seuils gamme provence pierre reconstituee beto...

Poser du grillage
Poser du grillagePoser du grillage
Poser du grillage

gamme des pylônes.pdf
gamme des pylônes.pdfgamme des pylônes.pdf
gamme des pylônes.pdf

Plomberie - Protection chauffe-eau
Plomberie - Protection chauffe-eauPlomberie - Protection chauffe-eau
Plomberie - Protection chauffe-eau

La motorisation d'un portail à verrine
La motorisation d'un portail à verrineLa motorisation d'un portail à verrine
La motorisation d'un portail à verrine

ACO - Euroline Discret Inox BFL
ACO - Euroline Discret Inox BFLACO - Euroline Discret Inox BFL
ACO - Euroline Discret Inox BFL

Poujoulat - Conduits polycombustibles double paroi isolés laine de roche
Poujoulat - Conduits polycombustibles double paroi isolés laine de rochePoujoulat - Conduits polycombustibles double paroi isolés laine de roche
Poujoulat - Conduits polycombustibles double paroi isolés laine de roche

L'installation d'un pare douche sur une baignoire
L'installation d'un pare douche sur une baignoireL'installation d'un pare douche sur une baignoire
L'installation d'un pare douche sur une baignoire

Alentour tarifs-professionnels-ht-2020-pierre-reconstituee-beton-prefabrique
Alentour tarifs-professionnels-ht-2020-pierre-reconstituee-beton-prefabriqueAlentour tarifs-professionnels-ht-2020-pierre-reconstituee-beton-prefabrique
Alentour tarifs-professionnels-ht-2020-pierre-reconstituee-beton-prefabrique

Presentation epuration par epandage.pptx
Presentation epuration par epandage.pptxPresentation epuration par epandage.pptx
Presentation epuration par epandage.pptx

La pose d'une fenêtre pvc en rénovation
La pose d'une fenêtre pvc en rénovationLa pose d'une fenêtre pvc en rénovation
La pose d'une fenêtre pvc en rénovation

8 pages nord est
8 pages nord est8 pages nord est
8 pages nord est

Poujoulat - Conduits de cheminée et sorties de toit pour maisons unifamiliales
Poujoulat - Conduits de cheminée et sorties de toit pour maisons unifamilialesPoujoulat - Conduits de cheminée et sorties de toit pour maisons unifamiliales
Poujoulat - Conduits de cheminée et sorties de toit pour maisons unifamiliales


Dernier

Theorie du trafic on telecommunication network
Theorie du trafic on telecommunication networkTheorie du trafic on telecommunication network
Theorie du trafic on telecommunication network
MahamaneAliSalatou

Webinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdfWebinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdf
Institut de l'Elevage - Idele

cours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdfcours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdf
afigloria194

Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...
Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...
Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...
iheberry

Webinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdfWebinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdf
Institut de l'Elevage - Idele

Webinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdfWebinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdf
Institut de l'Elevage - Idele

Note agro-climatique et prairies n°5 - Juillet 2024
Note agro-climatique et prairies n°5 - Juillet 2024Note agro-climatique et prairies n°5 - Juillet 2024
Note agro-climatique et prairies n°5 - Juillet 2024
idelewebmestre


Dernier (7)

Theorie du trafic on telecommunication network
Theorie du trafic on telecommunication networkTheorie du trafic on telecommunication network
Theorie du trafic on telecommunication network

Webinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdfWebinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdf

cours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdfcours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdf

Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...
Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...
Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...

Webinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdfWebinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdf

Webinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdfWebinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdf

Note agro-climatique et prairies n°5 - Juillet 2024
Note agro-climatique et prairies n°5 - Juillet 2024Note agro-climatique et prairies n°5 - Juillet 2024
Note agro-climatique et prairies n°5 - Juillet 2024


Carnet de pose_2008_plafond_pregymetal

  • 1. L A F A R G E P L Â T R E S I C A R N E T D E P O S E 2 0 0 8 I P A G E 17 Plafonds PRÉGYMÉTAL Plafonds PRÉGYMÉTAL TM Plafonds PRÉGYMÉTAL 18 Pose des plaques joints alignés 19 Entraxe des ossatures 20 Pose des plaques joints décalés 21 Pose des plaques parallèle à l’ossature 21 Trappes de visite 22 Comment prévenir les désordres et les accidents 24 Longueur et entraxe des vis 42 Talons et couvre-joints 44 Double ossature et couvre-joints 46 Joints de dilatation 48 Isolation 50 Incorporations sur les plafonds Plafonds PRÉGYMÉTAL sur fourrures S47 26 Distance maxi entre suspentes 28 Raccord avec les murs 31 Raccord des fourrures Plafonds PRÉGYMÉTAL sur montants 32 Distance entre suspentes SC 35 Raccord avec les murs 36 Raccord des montants 37 Plafond sans suspente de mur à mur Plafonds PRÉGYMÉTAL 2 Plus (avec ossature primaire) 38 Entraxe des ossatures et des suspentes 39 Raccord des Rails 2 Plus 40 Raccord avec les murs
  • 2. P A G E 1 8 I C A R N E T D E P O S E 2 0 0 8 I L A F A R G E P L Â T R E S PLAFONDS PRÉGYMÉTAL L A F A R G E P L Â T R E S I C A R N E T D E P O S E 2 0 0 8 I P A G E 1 9 Plafonds PRÉGYMÉTAL PLAFONDS PRÉGYMÉTAL Pose de plaques joints alignés perpendiculaire à l’ossature Avec les plaques SYNIA 4 BA (plaque à 4 bords amincis) poser toutes les ossatures au même niveau. Avec les plaques 2 BA, remonter l’ossature en bout de plaques de 2 mm pour éviter une surépaisseur en bout de plaques au traitement des joints. Entraxe des ossatures Pour 1 BA13 sur fourrure S47 : - entraxe courant 60 cm - entraxe maxi en ambiance humide (hygrométrie > 80 %) 50 cm. ATTENTION dans le cas d’un plafond résistant au feu, reportez-vous au Procès Verbal Entraxe conseillé 50 cm Niveau des autres supentes 2 mm Pour 1 BA15 ou BA18 sur fourrure S47 : - entraxe maxi 50 cm avec suspentes tous les 1,20 m. Entraxe obligatoire 50 cm BA13 BA15 BA18 25 à 30 cm
  • 3. P A G E 2 0 I C A R N E T D E P O S E 2 0 0 8 I L A F A R G E P L Â T R E S PLAFONDS PRÉGYMÉTAL L A F A R G E P L Â T R E S I C A R N E T D E P O S E 2 0 0 8 I P A G E 2 1 Plafonds PRÉGYMÉTAL PLAFONDS PRÉGYMÉTAL Pose des plaques joints décalés perpendiculaire à l’ossature Poser toutes les ossatures au même niveau. Avec les plaques 4 BA, traitement standard des 4 bords Amincis Avec les plaques 2 BA, en bout de plaques prévoir le traitement des joints sur une plus grande largeur. Conseils Pro Cette pose permet d’obtenir une meilleure planéité. Au moins une fourrure Pose des plaques parallèle à l’ossature Entraxe maxi de 40 cm 40 cm maxi Prévoir une ossature complémentaire et perpendiculaire aux ossatures du plafond. La liaison des fourrures S47 peut être assurée par le raccord Teclip. Pose des trappes de visite
  • 4. P A G E 2 2 I C A R N E T D E P O S E 2 0 0 8 I L A F A R G E P L Â T R E S PLAFONDS PRÉGYMÉTAL L A F A R G E P L Â T R E S I C A R N E T D E P O S E 2 0 0 8 I P A G E 2 3 Plafonds PRÉGYMÉTAL PLAFONDS PRÉGYMÉTAL Comment prévenir les désordres et les accidents Conformément au DTU les couples suspentes et ossatures Lafarge Plâtres ont été testés en laboratoire. Ne jamais marcher sur les ossatures du plafond Pour les chevilles : respecter les exigences de pose données par le fabricant. Ne pas utiliser les chevilles dont l’expansion se fait par vissage de la vis chevilles en laiton,… Respecter la charge maxi par suspente. Pour cela, ne pas dépasser la portée des ossatures donnée en fonction de l’entraxe des ossatures. Cheville laiton Comment prévenir les désordres et les accidents Boitier P21
  • 5. P A G E 2 4 I C A R N E T D E P O S E 2 0 0 8 I L A F A R G E P L Â T R E S PLAFONDS PRÉGYMÉTAL L A F A R G E P L Â T R E S I C A R N E T D E P O S E 2 0 0 8 I P A G E 2 5 Plafonds PRÉGYMÉTAL PLAFONDS PRÉGYMÉTAL Longueur des vis BA13 Vis de 25 BA18 ou BA15 Vis de 35 BA13 Vis de 25 Vis de 45 Vis de 35 Vis de 45 BA13 BA15 BA15 BA13 Vis de 25 Vis de 35 Vis de 55 Vis de 70 Vis de 35 Vis de 45 Vis de 55 BA13 BA15 BA13 Vis de 35 Vis de 45 BA15 Conseils Pro Les vis doivent pénétrer de 1 cm minimum dans l’acier. Entraxe des vis La distance maximum entre les vis est de 30 cm. 30 cm Les vis doivent être vissées à plus de 1 cm du bord. Le réglage de la tête de visseuse est important. 1 cm mini 10 mm
  • 6. Distance maxi entre suspentes Fourrures entraxe 50 cm. Le tableau donne la distance maximum autorisée entre deux suspentes. Pour les plafonds de petite dimension (moins de 4 suspentes) prévoir une cornière en bout des fourrures S47. 50 cm 1,25 m maxi 1 BA13 1 BA15 1 BA 18 2 BA13 Fourrure S47 1,25 1,20 1,20 1,15 Fourrures entraxe 60 cm. Le tableau donne la distance maximum autorisée entre deux suspentes. Pour les plafonds de petite dimension (moins de 4 suspentes) prévoir une cornière en bout des fourrures S47. En conditions très humides (hygrométrie > 80 %) prévoir un entraxe de 50 cm 60 cm 1,20 m maxi 1 BA13 1 BA15 1 BA 18 2 BA13 Fourrure S47 1,20 1,15 1,15 1,10 L A F A R G E P L Â T R E S I C A R N E T D E P O S E 2 0 0 8 I P A G E 2 7 Plafond PRÉGYMÉTAL PLAFONDS PRÉGYMÉTAL SUR FOURRURES S47PLAFONDS PRÉGYMÉTAL SUR FOURRURES S47 P A G E 2 6 I C A R N E T D E P O S E 2 0 0 8 I L A F A R G E P L Â T R E S Distance maxi entre suspentes
  • 7. Pose de la 1ère fourrure Mur avec doublage Si la première fourrure est à plus de 10 cm. Fixer une cornière 30x35 sur le mur. La distance doit être inférieure à l’entraxe des fourrures. 10 cm maxi 10 cm maxi Départ avec une suspente, la suspente est à 10 cm maximum du mur. Si la première suspente est éloignée du mur, mettre en place une cornière 30 x 35 sans jamais dépasser l’entraxe des suspentes. 10 cm maxi ≤ entraxe des suspentes PLAFONDS PRÉGYMÉTAL SUR FOURRURES S47PLAFONDS PRÉGYMÉTAL SUR FOURRURES S47 P A G E 2 8 I C A R N E T D E P O S E 2 0 0 8 I L A F A R G E P L Â T R E S L A F A R G E P L Â T R E S I C A R N E T D E P O S E 2 0 0 8 I P A G E 2 9 Plafond PRÉGYMÉTAL ≤ entraxe des fourrures Pose de la 1ère fourrure
  • 8. PLAFONDS PRÉGYMÉTAL SUR FOURRURES S47 Raccord des fourrures Les raccords doivent être décalés. Eclistar S47 P A G E 3 0 I C A R N E T D E P O S E 2 0 0 8 I L A F A R G E P L Â T R E S L A F A R G E P L Â T R E S I C A R N E T D E P O S E 2 0 0 8 I P A G E 31 Plafond PRÉGYMÉTAL
  • 9. Distance maxi entre suspentes SC Montants entraxe 50 cm. Le tableau montre la distance maximum autorisée entre les suspentes. 50 cm 2,20 m 1 BA13 1 BA15 1 BA18 2 BA13 M48-35 2,20 2,15 2,10 2,00 M70-35 2,75 2,65 2,60 2,50 M70-50 2,90 2,85 2,75 2,65 M90-35 3,20 3,10 3,00 3,90 M90-50 3,35 3,25 3,20 3,05 Montants entraxe 60 cm. Le tableau montre la distance maximum autorisée entre les suspentes. 60 cm 2,00 m 1 BA13 1 BA15 1 BA18 2 BA13 M48-35 2,00 1,95 1,90 1,80 M70-50 2,50 2,45 2,40 2,25 M90-35 2,65 2,60 2,50 2,40 M90-50 2,90 2,85 2,75 2,65 En conditions très humides (hygrométrie > 80 %) prévoir un entraxe de 50 cm P A G E 3 2 I C A R N E T D E P O S E 2 0 0 8 I L A F A R G E P L Â T R E S L A F A R G E P L Â T R E S I C A R N E T D E P O S E 2 0 0 8 I P A G E 3 3 Plafond PRÉGYMÉTAL PLAFONDS PRÉGYMÉTAL SUR MONTANTSPLAFONDS PRÉGYMÉTAL SUR MONTANTS Distance maxi entre suspentes SC
  • 10. Pose du 1er montant Le premier montant doit être à 10 cm maximum du mur nu ou du doublage. Si le premier montant est à plus de 10 cm. Fixer une cornière 30x35 sur le mur. La distance doit être inférieure à l’entraxe des montants. 10 cm Raccord avec les murs La 1ère suspente doit être à 10 cm maximum du bout du montant. 10 cm La 1ère suspente est à plus de 10 cm et à moins de la distance entre deux suspentes : Fixer sur le mur une cornière 30 x 35. ou un rail ≤ entraxe entre suspentes ≤ entraxe entre suspentes Conseils Pro Voir tableau des distances maximum page 00/00. ≤ entraxe des montants P A G E 3 4 I C A R N E T D E P O S E 2 0 0 8 I L A F A R G E P L Â T R E S L A F A R G E P L Â T R E S I C A R N E T D E P O S E 2 0 0 8 I P A G E 3 5 Plafond PRÉGYMÉTAL PLAFONDS PRÉGYMÉTAL SUR MONTANTSPLAFONDS PRÉGYMÉTAL SUR MONTANTS 10 cm Cornière 30x35
  • 11. Raccord des montants Utiliser une chute de rail Conseils Pro Utiliser obligatoirement des vis métal-métal. Plafond sans suspente de mur à mur Les rails sont fixés au mur dans leur partie supérieure. Raccorder avec 2 x 4 vis métal-métal. Ne pas utiliser de vis tête trompette Les montants sont vissés dans les rails par deux vis métal-métal. 1/3 2/3 30 cm P A G E 3 6 I C A R N E T D E P O S E 2 0 0 8 I L A F A R G E P L Â T R E S L A F A R G E P L Â T R E S I C A R N E T D E P O S E 2 0 0 8 I P A G E 3 7 Plafond PRÉGYMÉTAL PLAFONDS PRÉGYMÉTAL SUR MONTANTSPLAFONDS PRÉGYMÉTAL SUR MONTANTS
  • 12. Entraxe des ossatures et des suspentes Principe de montage. Clipser les attaches des rails 2Plus selon l’entraxe des fourrures et la longueur des plaques utilisées. 1 BA13 1 BA18 2 BA13 Distance maxi 0 entre suspentes (m) 3,55 3,55 3,45 3,40 3,30 3,15 Distance maxi 0 entre Rails 2Plus (m) 1,20 1,25 1,15 1,20 1,10 1,15 Entraxe des S47 0 (cm) 60 50 60 50 60 50 En conditions très humides (hygrométrie > 80 %) prévoir un entraxe des fourrures S47 de 50 cm 40 cm 50 cm 60 cm Raccordement des rails 2Plus Les raccords des rails 2Plus se font avec les éclisses 2Plus. Vis métal-métal P A G E 3 8 I C A R N E T D E P O S E 2 0 0 8 I L A F A R G E P L Â T R E S PLAFONDS PRÉGYMÉTAL 2PLUS L A F A R G E P L Â T R E S I C A R N E T D E P O S E 2 0 0 8 I P A G E 3 9 Plafond PRÉGYMÉTAL PLAFONDS PRÉGYMÉTAL 2PLUS
  • 13. Raccord avec les murs Si le rail 2Plus est à moins de 10 cm du mur : rien à prévoir. Si le rail 2Plus est à plus de 10 cm du mur : fixer une cornière pour supporter les extrémités des fourrures S47. 40 cm maxi 10 cm maxi Le rail 2Plus ne doit pas être à plus de 40 cm du mur. Si la première suspente est située à moins de 40 cm du mur : Laisser 5 cm de jeu entre le rail 2Plus et le mur, pour que la première fourrure soit à 10 cm du mur. Si la première suspente est située à plus de 40 cm du mur : Utiliser un rail R90 pour supporter le bout du rail 2Plus. - Couper le départ du rail 2Plus de 5 cm. 100 cm 1/3 2/3 5 cm 40 cm maxi 10 cm 5 cm Raccord avec les murs P A G E 4 0 I C A R N E T D E P O S E 2 0 0 8 I L A F A R G E P L Â T R E S L A F A R G E P L Â T R E S I C A R N E T D E P O S E 2 0 0 8 I P A G E 41 Plafond PRÉGYMÉTAL PLAFONDS PRÉGYMÉTAL 2PLUS PLAFONDS PRÉGYMÉTAL 2PLUS
  • 14. Talons et couvre-joints 1. Découper des bandes de plaques de plâtres de 5 cm de large. 2. Commencer par visser les couvre-joints sous les fourrures et perpendiculairement à celle-ci, tous les 1,20 m. 3. Visser les talons sous les fourrures entre les couvre-joints. 4. Visser les deux épaisseurs de plaque à joints croisés. Conseils Pro Les talons et couvre- joints sont découpés dans les mêmes plaques que le plafond. 5 cm 1,20 m 1,145 m P A G E 4 2 I C A R N E T D E P O S E 2 0 0 8 I L A F A R G E P L Â T R E S L A F A R G E P L Â T R E S I C A R N E T D E P O S E 2 0 0 8 I P A G E 4 3 Plafond PRÉGYMÉTAL PLAFONDS PRÉGYMÉTAL PLAFONDS PRÉGYMÉTAL Talons et couvre-jointsPlafond composé de 2 PRÉGYFEU MO BA15 posées sur talons et couvres joints. Pour tout détail voir PV CTICM 88.U.204
  • 15. Double ossature en bout de plaques et couvre-joints 1. Remplacer la fourrure de bout de plaque par deux fourrures espacées de 10 cm. 10 cm 2. Découper des bandes de plaques de plâtre. 3. Poser ces couvre-joints sur les plaques et entre les fourrures. 4. Visser la plaque et le couvre-joint. 5. Visser la plaque suivante sur la fourrure uniquement. Vis TF 233x35 Vis TF 212 P A G E 4 4 I C A R N E T D E P O S E 2 0 0 8 I L A F A R G E P L Â T R E S L A F A R G E P L Â T R E S I C A R N E T D E P O S E 2 0 0 8 I P A G E 4 5 Plafond PRÉGYMÉTAL PLAFONDS PRÉGYMÉTAL PLAFONDS PRÉGYMÉTAL Double ossature en bout de plaques et couvre-joints Plafond composé de 1 PRÉGYFLAM BA13 ou BA15 posées avec double ossature en bout de plaques et couvres joints. Pour tout détail voir PV CTICM 98.A.535
  • 16. Joint de dilatation Réaliser un joint de dilatation : au droit d’un joint de dilatation du gros œuvre, à la jonction de supports différents, tous les 25 m et une surface maximum de 300 m2 Réaliser un joint de dilatation : si les fourrures ne sont pas dans le même sens. Exemple : maison en L. Conseils Pro Dans tous les cas, interrompre l’ossa- ture et les plaques. 25 m P A G E 4 6 I C A R N E T D E P O S E 2 0 0 8 I L A F A R G E P L Â T R E S PLAFONDS PRÉGYMÉTAL L A F A R G E P L Â T R E S I C A R N E T D E P O S E 2 0 0 8 I P A G E 4 7 Plafond PRÉGYMÉTAL PLAFONDS PRÉGYMÉTAL Joint de dilatation Profil de fractionnement
  • 17. Isolation Plafond sous combles : pare vapeur de la laine en bas. Isolant entre ou sous les fourrures. Ne pas superposer deux couches de laine avec pare vapeur Pare vapeur Plafond dans local non chauffé : pare vapeur en haut. Pare vapeur Conseils Pro Le pare vapeur est toujours du côté du local chauffé. P A G E 4 8 I C A R N E T D E P O S E 2 0 0 8 I L A F A R G E P L Â T R E S PLAFONDS PRÉGYMÉTAL L A F A R G E P L Â T R E S I C A R N E T D E P O S E 2 0 0 8 I P A G E 4 9 Plafond PRÉGYMÉTAL PLAFONDS PRÉGYMÉTAL Isolation
  • 18. Incorporation sur les plafonds Il est naturellement INTERDIT de marcher sur les ossatures PRÉGYMÉTAL Pas d’élément en cuivre au contact des ossatures Conseils Pro Circuler dans les combles après fini- tion des joints risque de provoquer des fissures. Gaines éléctriques • combles non accessibles : les gaines électriques sont posées avant ou en même temps que l’ossature. • combles accessibles : les gaines électriques peuvent être posées après la pose des plaques, mais dans tous les cas avant l’exécution des joints. Ventilation Les conduits de ventilation doivent être fixés au gros œuvre ou à la charpente et ne doivent pas être supportés par l’ossature du plafond. P A G E 5 0 I C A R N E T D E P O S E 2 0 0 8 I L A F A R G E P L Â T R E S PLAFONDS PRÉGYMÉTAL
