Le document aborde divers matériaux utilisés en menuiserie tels que le bois, l'aluminium, le verre, le métal et le PVC, en soulignant leurs caractéristiques et leurs applications. Il détaille également les différentes configurations de portes et fenêtres, ainsi que leurs dimensions standards et types, pour répondre à divers besoins en architecture. Enfin, il propose une bibliographie sur le sujet de la menuiserie.
Contenu connexe
Menuiserie
- 1. Présentation Les matériaux Les portes LAMENUISERIE Les fenêtres Les persiennes Les placards Les cloisons Les lambris UNIVERSITE MMTO DEPARTEMENT D’ARCHITECTURE Atelier 4ème année GROUPE:04 1) Nom: HAMASSE Prénom: Abdelkrim 2) Nom: HANECHE Prénom: Lyes Encadre par:M TITOUCHE Année Universitaire: 2007/2008

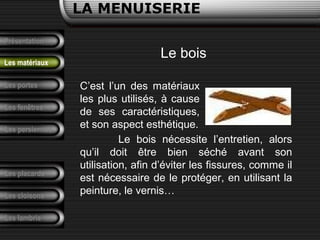

- 2. Présentation Les portes LA MENUISERIE Lesfenêtres Les persiennes Les placards Les cloisons Les lambris Les matériaux Le bois C’est l’un des matériaux les plus utilisés, à cause de ses caractéristiques, et son aspect esthétique. Le bois nécessite l’entretien, alors qu’il doit être bien séché avant son utilisation, afin d’éviter les fissures, comme il est nécessaire de le protéger, en utilisant la peinture, le vernis…

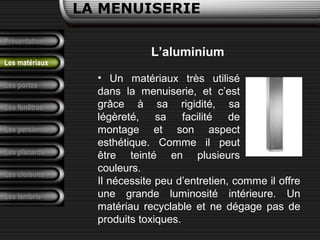

- 3. Présentation Les portes LA MENUISERIE Lesfenêtres Les persiennes Les placards Les cloisons Les lambris Les matériaux L’aluminium • Un matériaux très utilisé dans la menuiserie, et c’est grâce à sa rigidité, sa légèreté, sa facilité de montage et son aspect esthétique. Comme il peut être teinté en plusieurs couleurs. Il nécessite peu d’entretien, comme il offre une grande luminosité intérieure. Un matériau recyclable et ne dégage pas de produits toxiques.

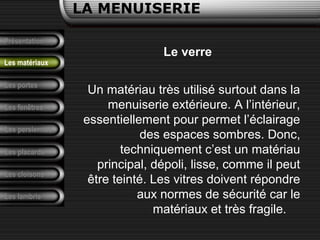

- 4. Présentation Les portes LA MENUISERIE Lesfenêtres Les persiennes Les placards Les cloisons Les lambris Les matériaux Le verre Un matériau très utilisé surtout dans la menuiserie extérieure. A l’intérieur, essentiellement pour permet l’éclairage des espaces sombres. Donc, techniquement c’est un matériau principal, dépoli, lisse, comme il peut être teinté. Les vitres doivent répondre aux normes de sécurité car le matériaux et très fragile.
- 5. Présentation Les portes LA MENUISERIE Lesfenêtres Les persiennes Les placards Les cloisons Les lambris Les matériaux Le métal Utilisé principalement dans le mécanisme des ouvertures, ou dans les cadres dormants, et aussi pour les renforcements. Pour la menuiserie de l’extérieur, le métal souvent dominant.

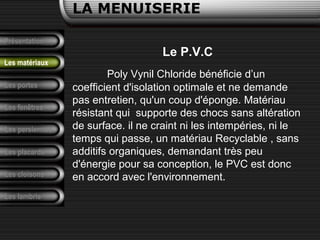

- 6. Présentation Les portes LA MENUISERIE Lesfenêtres Les persiennes Les placards Les cloisons Les lambris Les matériaux Le P.V.C Poly Vynil Chloride bénéficie d’un coefficient d'isolation optimale et ne demande pas entretien, qu'un coup d'éponge. Matériau résistant qui supporte des chocs sans altération de surface. il ne craint ni les intempéries, ni le temps qui passe, un matériau Recyclable , sans additifs organiques, demandant très peu d'énergie pour sa conception, le PVC est donc en accord avec l'environnement.

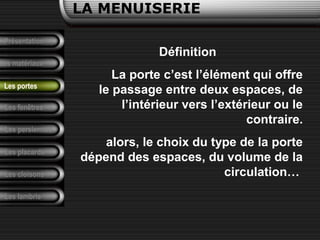

- 7. Présentation Les matériaux LA MENUISERIE Lesfenêtres Les persiennes Les placards Les cloisons Les lambris Les portes Définition La porte c’est l’élément qui offre le passage entre deux espaces, de l’intérieur vers l’extérieur ou le contraire. alors, le choix du type de la porte dépend des espaces, du volume de la circulation…

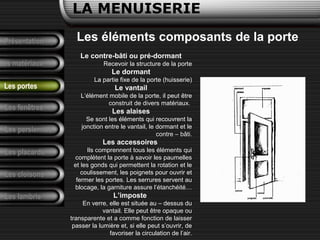

- 8. Présentation Les matériaux LA MENUISERIE Lesfenêtres Les persiennes Les placards Les cloisons Les lambris Les portes Les éléments composants de la porte Le contre-bâti ou pré-dormant Recevoir la structure de la porte Le dormant La partie fixe de la porte (huisserie) Le vantail L’élément mobile de la porte, il peut être construit de divers matériaux. Les alaises Se sont les éléments qui recouvrent la jonction entre le vantail, le dormant et le contre – bâti. Les accessoires Ils comprennent tous les éléments qui complètent la porte à savoir les paumelles et les gonds qui permettent la rotation et le coulissement, les poignets pour ouvrir et fermer les portes. Les serrures servent au blocage, la garniture assure l’étanchéité… L’imposte En verre, elle est située au – dessus du vantail. Elle peut être opaque ou transparente et a comme fonction de laisser passer la lumière et, si elle peut s’ouvrir, de favoriser la circulation de l’air.

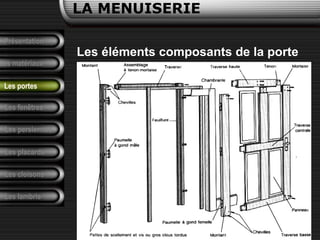

- 9. Présentation Les matériaux LA MENUISERIE Lesfenêtres Les persiennes Les placards Les cloisons Les lambris Les portes Les éléments composants de la porte

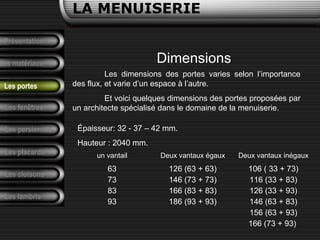

- 10. Présentation Les matériaux LA MENUISERIE Lesfenêtres Les persiennes Les placards Les cloisons Les lambris Les portes Les dimensions des portes varies selon l’importance des flux, et varie d’un espace à l’autre. Et voici quelques dimensions des portes proposées par un architecte spécialisé dans le domaine de la menuiserie. Dimensions Épaisseur: 32 - 37 – 42 mm. Hauteur : 2040 mm. un vantail Deux vantaux égaux Deux vantaux inégaux 63 73 83 93 126 (63 + 63) 146 (73 + 73) 166 (83 + 83) 186 (93 + 93) 106 ( 33 + 73) 116 (33 + 83) 126 (33 + 93) 146 (63 + 83) 156 (63 + 93) 166 (73 + 93)

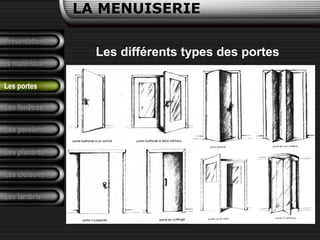

- 11. Présentation Les matériaux LA MENUISERIE Lesfenêtres Les persiennes Les placards Les cloisons Les lambris Les portes Les différents types des portes

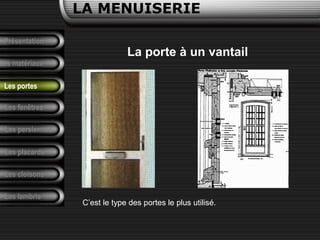

- 12. Présentation Les matériaux LA MENUISERIE Lesfenêtres Les persiennes Les placards Les cloisons Les lambris Les portes La porte à un vantail C’est le type des portes le plus utilisé.
- 13. Présentation Les matériaux LA MENUISERIE Lesfenêtres Les persiennes Les placards Les cloisons Les lambris Les portes La porte à deux vantaux C’est la meilleure solution pour avoir suffisemment d’espace de circulation, c’est le type le plus utilisé dans les accès à fort flux de circulation
- 14. Présentation Les matériaux LA MENUISERIE Lesfenêtres Les persiennes Les placards Les cloisons Les lambris Les portes La porte coulissante La porte en coffrage C’est la meilleure solution pour gagner le maximum d’espace, il suffit de mettre une rail, soit à l’extérieur ou bien ancrés dans le mur pour avoir la porte en coffrage

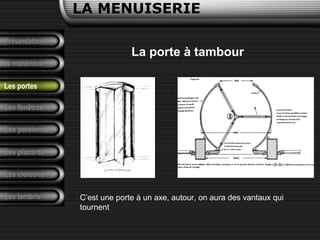

- 15. Présentation Les matériaux LA MENUISERIE Lesfenêtres Les persiennes Les placards Les cloisons Les lambris Les portes La porte à tambour C’est une porte à un axe, autour, on aura des vantaux qui tournent
- 16. Présentation Les matériaux LA MENUISERIE Lesfenêtres Les persiennes Les placards Les cloisons Les lambris Les portes La porte en accordéon
- 17. Présentation Les matériaux LA MENUISERIE Lesfenêtres Les persiennes Les placards Les cloisons Les lambris Les portes La porte va-et-vient Le principe que la porte à deux vantaux mais dans les deux directions. Et ça se fait à l’aide de pommelles spéciales

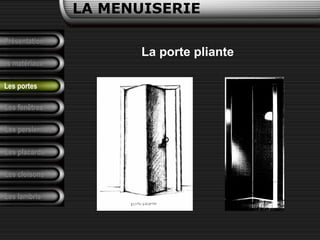

- 18. Présentation Les matériaux LA MENUISERIE Lesfenêtres Les persiennes Les placards Les cloisons Les lambris Les portes La porte pliante
- 19. Présentation Les matériaux LA MENUISERIE Lesfenêtres Les persiennes Les placards Les cloisons Les lambris Les portes La porte basculante

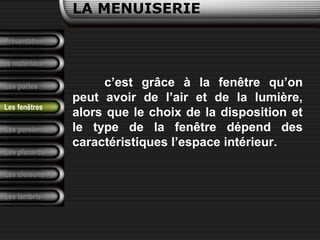

- 20. Présentation Les matériaux LA MENUISERIE Lesportes Les persiennes Les placards Les cloisons Les lambris Les fenêtres c’est grâce à la fenêtre qu’on peut avoir de l’air et de la lumière, alors que le choix de la disposition et le type de la fenêtre dépend des caractéristiques l’espace intérieur.

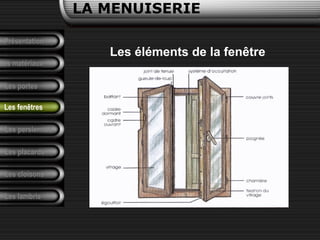

- 21. Présentation Les matériaux LA MENUISERIE Lesportes Les persiennes Les placards Les cloisons Les lambris Les fenêtres Les éléments de la fenêtre

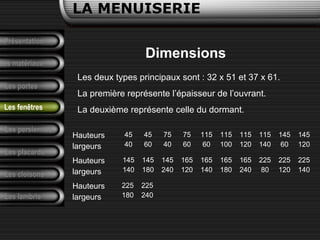

- 22. Présentation Les matériaux LA MENUISERIE Lesportes Les persiennes Les placards Les cloisons Les lambris Les fenêtres Dimensions Les deux types principaux sont : 32 x 51 et 37 x 61. La première représente l’épaisseur de l’ouvrant. La deuxième représente celle du dormant. Hauteurs largeurs 45 40 45 60 75 40 75 60 115 60 115 100 115 120 115 140 145 60 145 120 Hauteurs largeurs 145 140 145 180 145 240 165 120 165 140 165 180 165 240 225 80 225 120 225 140 Hauteurs largeurs 225 180 225 240
- 23. Présentation Les matériaux LA MENUISERIE Lesportes Les persiennes Les placards Les cloisons Les lambris Les fenêtres Les types de fenêtres

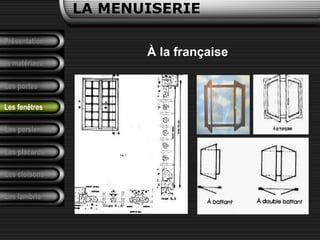

- 24. Présentation Les matériaux LA MENUISERIE Lesportes Les persiennes Les placards Les cloisons Les lambris Les fenêtres À la française

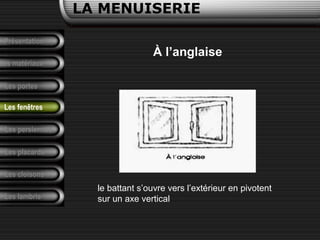

- 25. Présentation Les matériaux LA MENUISERIE Lesportes Les persiennes Les placards Les cloisons Les lambris Les fenêtres À l’anglaise le battant s’ouvre vers l’extérieur en pivotent sur un axe vertical
- 26. Présentation Les matériaux LA MENUISERIE Lesportes Les persiennes Les placards Les cloisons Les lambris Les fenêtres À l’australienne

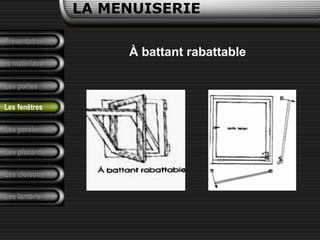

- 27. Présentation Les matériaux LA MENUISERIE Lesportes Les persiennes Les placards Les cloisons Les lambris Les fenêtres À battant rabattable

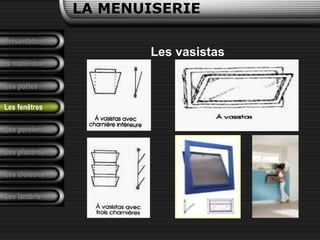

- 28. Présentation Les matériaux LA MENUISERIE Lesportes Les persiennes Les placards Les cloisons Les lambris Les fenêtres Les vasistas

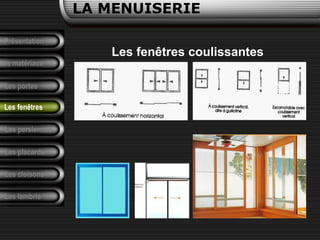

- 29. Présentation Les matériaux LA MENUISERIE Lesportes Les persiennes Les placards Les cloisons Les lambris Les fenêtres Les fenêtres coulissantes
- 30. Présentation Les matériaux LA MENUISERIE Lesportes Les persiennes Les placards Les cloisons Les lambris Les fenêtres Les fenêtres basculantes

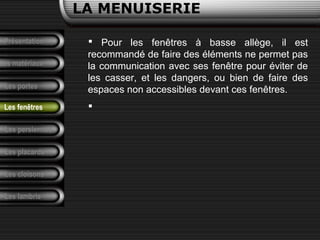

- 31. Présentation Les matériaux LA MENUISERIE Lesportes Les persiennes Les placards Les cloisons Les lambris Les fenêtres Pour les fenêtres à basse allège, il est recommandé de faire des éléments ne permet pas la communication avec ses fenêtre pour éviter de les casser, et les dangers, ou bien de faire des espaces non accessibles devant ces fenêtres.

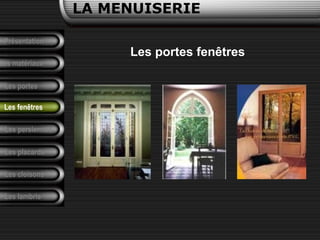

- 32. Présentation Les matériaux LA MENUISERIE Lesportes Les persiennes Les placards Les cloisons Les lambris Les fenêtres Les portes fenêtres

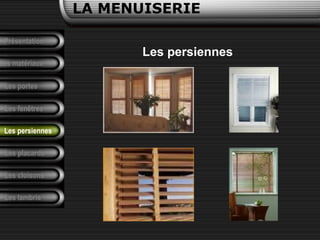

- 33. Présentation Les matériaux LA MENUISERIE Lesportes Les fenêtres Les placards Les cloisons Les lambris Les persiennes Les persiennes

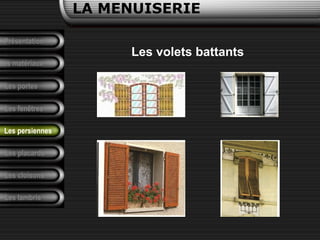

- 34. LA MENUISERIE Les voletsbattants Présentation Les matériaux Les portes Les fenêtres Les placards Les cloisons Les lambris Les persiennes
- 35. LA MENUISERIE Les voletsroulants Présentation Les matériaux Les portes Les fenêtres Les placards Les cloisons Les lambris Les persiennes

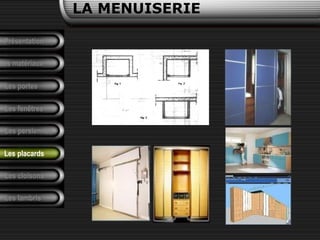

- 36. LA MENUISERIE Présentation Les matériaux Lesportes Les fenêtres Les persiennes Les cloisons Les lambris Les placards

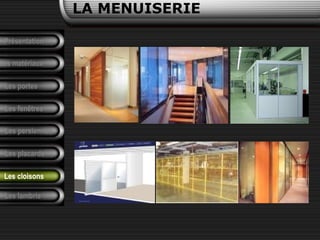

- 37. LA MENUISERIE Présentation Les matériaux Lesportes Les fenêtres Les persiennes Les placards Les lambris Les cloisons

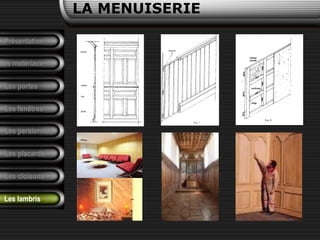

- 38. LA MENUISERIE Présentation Les matériaux Lesportes Les fenêtres Les persiennes Les placards Les cloisons Les lambris

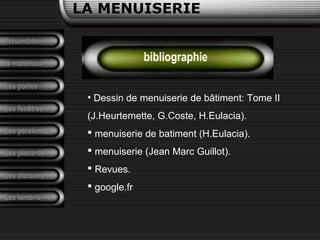

- 39. LA MENUISERIE Présentation Les matériaux Lesportes Les fenêtres Les persiennes Les placards Les cloisons Les lambris bibliographie • Dessin de menuiserie de bâtiment: Tome II (J.Heurtemette, G.Coste, H.Eulacia). menuiserie de batiment (H.Eulacia). menuiserie (Jean Marc Guillot). Revues. google.fr
