1. Types de Vitrages 


2. Vitrage Standard 
Vitrage 4/16/4 ITR : Double vitrage standard 
4/16/4 Isolation thermique renforcée par gaz
Argon

3. :
Vitrage Sécurité 
Vitrage 44²/12/4 ITRDouble vitrage 44²/12/4anti- 
effraction classe 1.Isolation thermique
renforcée par gaz argon

4. 
Vitrage Phonique: Vitrage 4/16/22-1 Silence
vitrage 4/16/22.1 isolation phonique renforcée,
protection des personnes et isolation
thermique renforcée

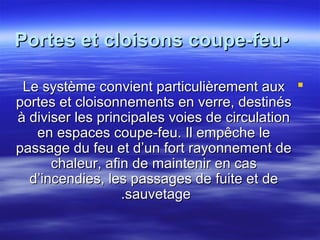

5. Portes et cloisons coupe-feu•
Le système convient particulièrement aux 
portes et cloisonnements en verre, destinés
à diviser les principales voies de circulation
en espaces coupe-feu. Il empêche le
passage du feu et d’un fort rayonnement de
chaleur, afin de maintenir en cas
d’incendies, les passages de fuite et de
.sauvetage

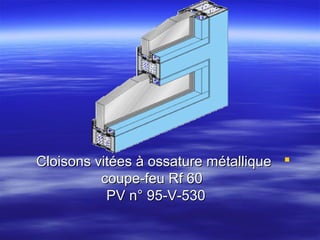

6. Cloisons vitées à ossature métallique 
coupe-feu Rf 60
PV n° 95-V-530

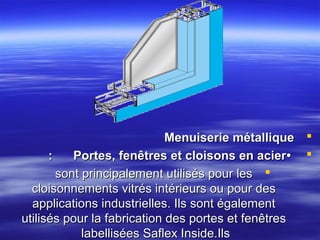

7. Menuiserie métallique 
:
Portes, fenêtres et cloisons en acier• 
sont principalement utilisés pour les 
cloisonnements vitrés intérieurs ou pour des
applications industrielles. Ils sont également
utilisés pour la fabrication des portes et fenêtres
labellisées Saflex Inside.Ils

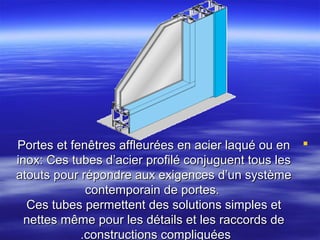

8. Portes et fenêtres affleurées en acier laqué ou en 
inox: Ces tubes d’acier profilé conjuguent tous les
atouts pour répondre aux exigences d’un système
contemporain de portes.
Ces tubes permettent des solutions simples et
nettes même pour les détails et les raccords de
.constructions compliquées

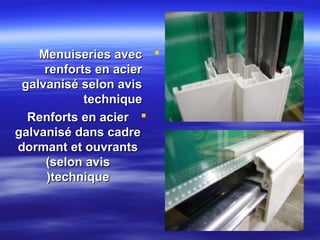

9. Menuiseries avec 
renforts en acier
galvanisé selon avis
technique
Renforts en acier 
galvanisé dans cadre
dormant et ouvrants
(selon avis
(technique

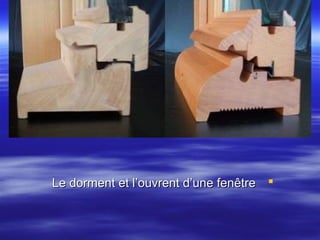

10. Le dorment et l’ouvrent d’une fenêtre 

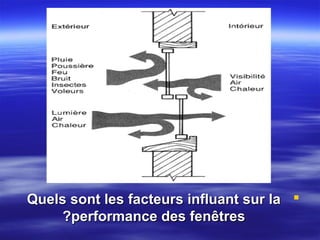

11. Quels sont les facteurs influant sur la 
?performance des fenêtres

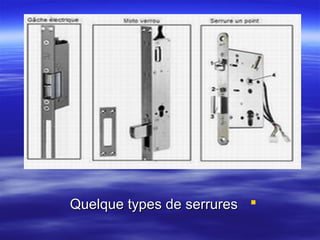

12. Quelque types de serrures 

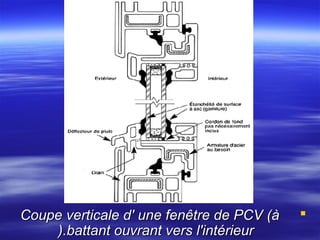

13. Coupe verticale d' une fenêtre de PCV (à 
(.battant ouvrant vers l'intérieur

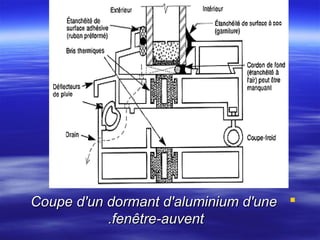

14. Coupe d'un dormant d'aluminium d'une 
.fenêtre-auvent

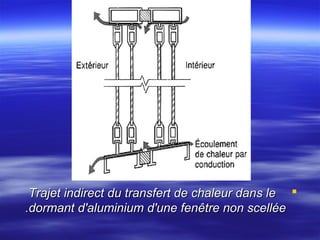

15. Trajet indirect du transfert de chaleur dans le 
.dormant d'aluminium d'une fenêtre non scellée

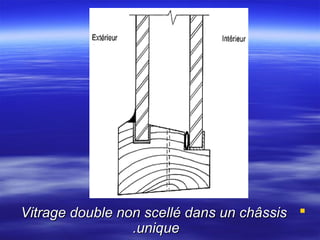

16. Vitrage double non scellé dans un châssis 
.unique

17. .Vitrage double scellé en usine 

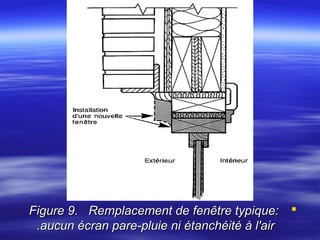

18. Figure 9. Remplacement de fenêtre typique: 
.aucun écran pare-pluie ni étanchéité à l'air

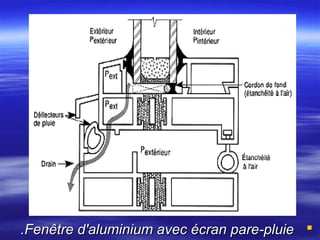

19. .Fenêtre d'aluminium avec écran pare-pluie 

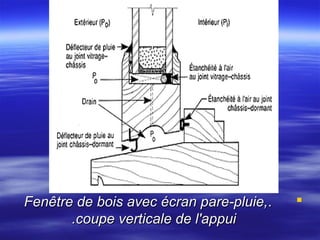

20. Fenêtre de bois avec écran pare-pluie, .
.coupe verticale de l'appui


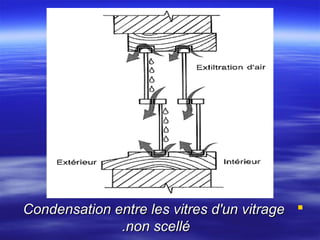

21. Condensation entre les vitres d'un vitrage 
.non scellé

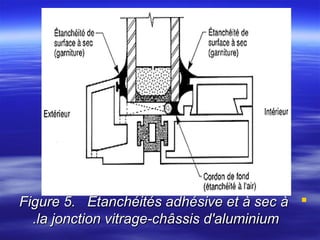

22. Figure 5. Étanchéités adhésive et à sec à 
.la jonction vitrage-châssis d'aluminium

23. Étanchéité adhésive à la jonction vitrage- 
.châssis de bois

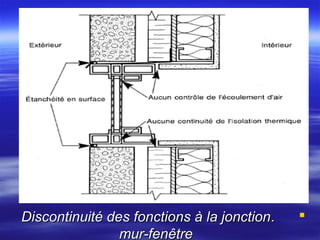

24. Discontinuité des fonctions à la jonction .
mur-fenêtre


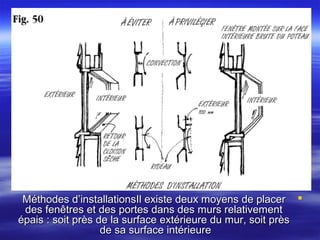

25. Méthodes d’installationsIl existe deux moyens de placer 
des fenêtres et des portes dans des murs relativement
épais : soit près de la surface extérieure du mur, soit près
de sa surface intérieure

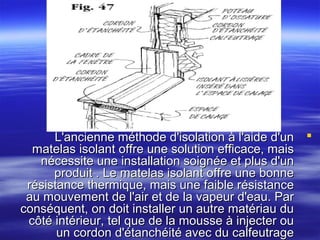

26. L'ancienne méthode d'isolation à l'aide d'un 
matelas isolant offre une solution efficace, mais
nécessite une installation soignée et plus d'un
produit . Le matelas isolant offre une bonne
résistance thermique, mais une faible résistance
au mouvement de l'air et de la vapeur d'eau. Par
conséquent, on doit installer un autre matériau du
côté intérieur, tel que de la mousse à injecter ou
un cordon d'étanchéité avec du calfeutrage

27. des menuiseries
Kawneer,
prêtes à la pose.
en aluminium,

Des fenêtres et des porte-fenêtres coulissantes,
.des galandages

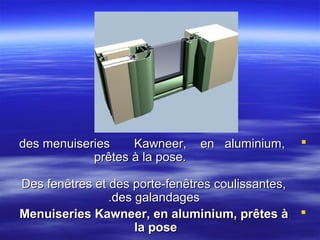

Menuiseries Kawneer, en aluminium, prêtes à 
la pose

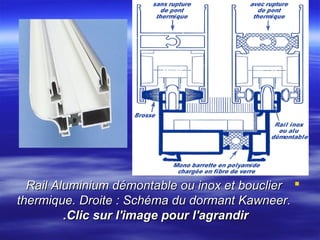

28. Rail Aluminium démontable ou inox et bouclier 
thermique. Droite : Schéma du dormant Kawneer.
.Clic sur l'image pour l'agrandir

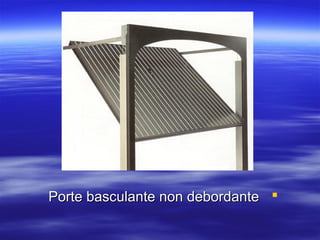

29. Porte basculante non debordante 

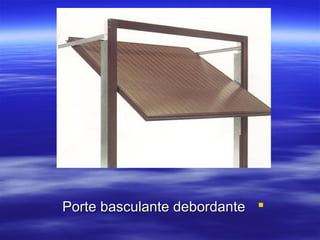

30. Porte basculante debordante 

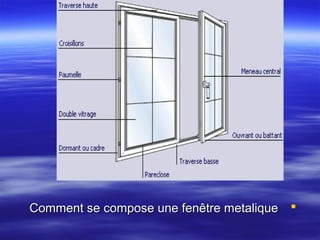

31. Comment se compose une fenêtre metalique 

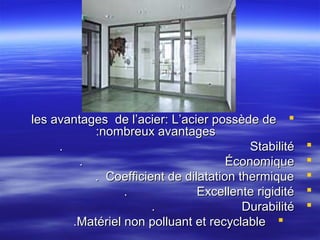

32. les avantages de l’acier: L’acier possède de 
:nombreux avantages
.
Stabilité
.
Économique
. Coefficient de dilatation thermique
.
Excellente rigidité
.
Durabilité
.Matériel non polluant et recyclable 






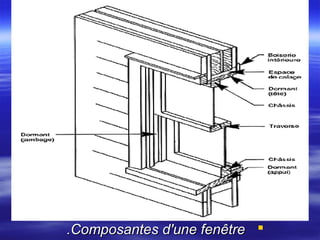

33. .Composantes d'une fenêtre 

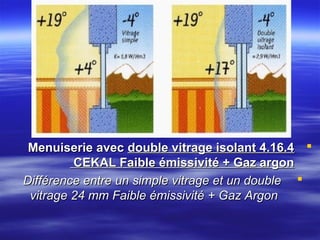

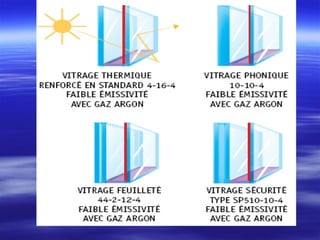

35. Menuiserie avec double vitrage isolant 4.16.4 
CEKAL Faible émissivité + Gaz argon
Différence entre un simple vitrage et un double 
vitrage 24 mm Faible émissivité + Gaz Argon

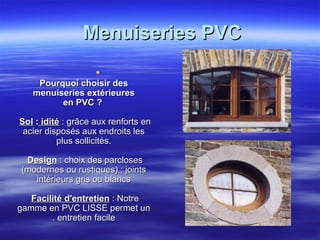

36. Menuiseries PVC

Pourquoi choisir des
menuiseries extérieures
en PVC ?
Sol : idité : grâce aux renforts en
acier disposés aux endroits les
plus sollicités.
Design : choix des parcloses
(modernes ou rustiques) ; joints
intérieurs gris ou blancs
Facilité d'entretien : Notre
gamme en PVC LISSE permet un
. entretien facile

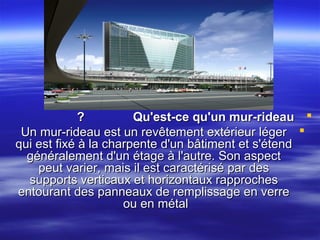

37. ?
Qu'est-ce qu'un mur-rideau 
Un mur-rideau est un revêtement extérieur léger 
qui est fixé à la charpente d'un bâtiment et s'étend
généralement d'un étage à l'autre. Son aspect
peut varier, mais il est caractérisé par des
supports verticaux et horizontaux rapproches
entourant des panneaux de remplissage en verre
ou en métal

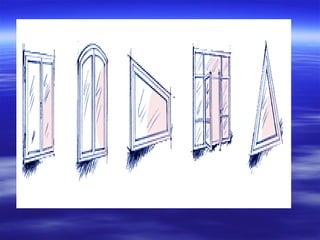

38. Types de fenétres: Toutes les formes sont
possibles : 1 vantail, 2, 3, 4 vantaux, avec
...)imposte, sur allège, cintrées

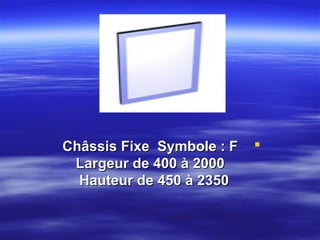

40. Châssis Fixe Symbole : F
Largeur de 400 à 2000
Hauteur de 450 à 2350


41. Fenêtre ouvrant en soufflet Symbole : SF 
Largeur de 400 à 1500
Hauteur de 450 à 950

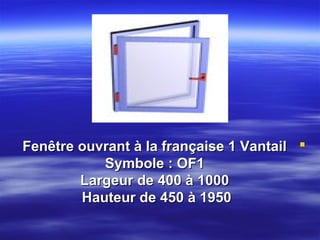

42. Fenêtre ouvrant à la française 1 Vantail 
Symbole : OF1
Largeur de 400 à 1000
Hauteur de 450 à 1950

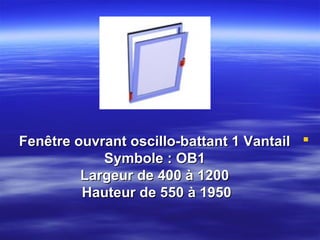

43. Fenêtre ouvrant oscillo-battant 1 Vantail 
Symbole : OB1
Largeur de 400 à 1200
Hauteur de 550 à 1950

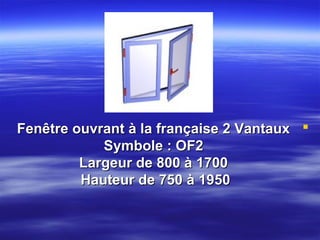

44. Fenêtre ouvrant à la française 2 Vantaux 
Symbole : OF2
Largeur de 800 à 1700
Hauteur de 750 à 1950

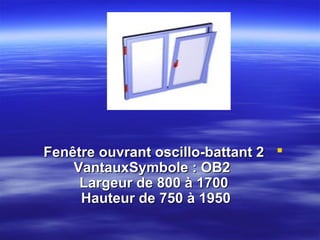

45. Fenêtre ouvrant oscillo-battant 2 
VantauxSymbole : OB2
Largeur de 800 à 1700
Hauteur de 750 à 1950

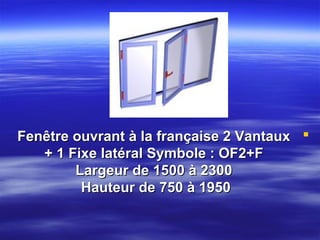

46. Fenêtre ouvrant à la française 2 Vantaux 
+ 1 Fixe latéral Symbole : OF2+F
Largeur de 1500 à 2300
Hauteur de 750 à 1950

47. Fenêtre ouvrant à la française 3 Vantaux 
Symbole : OF3
Largeur de 1500 à 2300
Hauteur de 750 à 1950

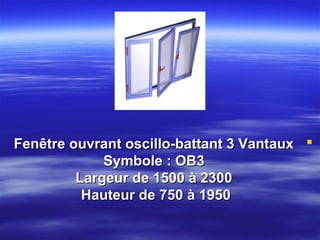

48. Fenêtre ouvrant oscillo-battant 3 Vantaux 
Symbole : OB3
Largeur de 1500 à 2300
Hauteur de 750 à 1950

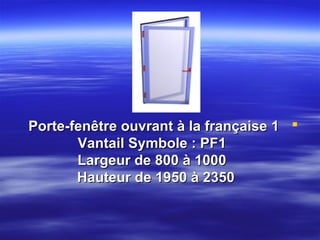

49. Porte-fenêtre ouvrant à la française 1 
Vantail Symbole : PF1
Largeur de 800 à 1000
Hauteur de 1950 à 2350

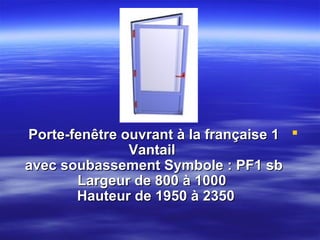

50. Porte-fenêtre ouvrant à la française 1 
Vantail
avec soubassement Symbole : PF1 sb
Largeur de 800 à 1000
Hauteur de 1950 à 2350

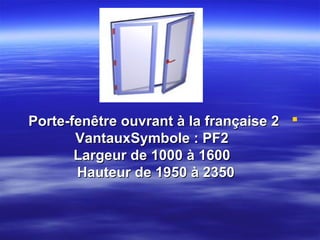

51. Porte-fenêtre ouvrant à la française 2 
VantauxSymbole : PF2
Largeur de 1000 à 1600
Hauteur de 1950 à 2350

52. Porte-fenêtre ouvrant à la française 2 
Vantaux avec soubassement Symbole :
PF2 sb
Largeur de 1000 à 1600
Hauteur de 1950 à 2350

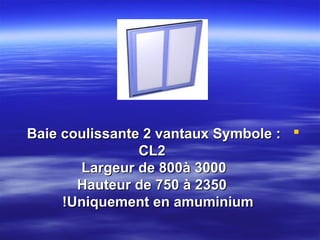

53. Baie coulissante 2 vantaux Symbole : 
CL2
Largeur de 800à 3000
Hauteur de 750 à 2350
!Uniquement en amuminium

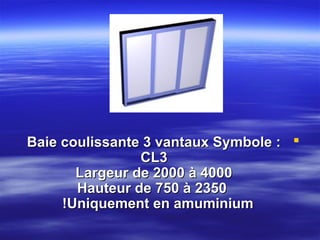

54. Baie coulissante 3 vantaux Symbole : 
CL3
Largeur de 2000 à 4000
Hauteur de 750 à 2350
!Uniquement en amuminium

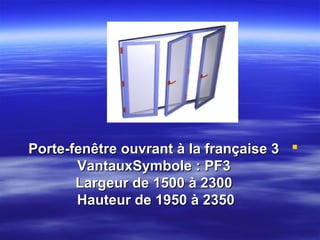

55. Porte-fenêtre ouvrant à la française 3 
VantauxSymbole : PF3
Largeur de 1500 à 2300
Hauteur de 1950 à 2350

56. Porte-fenêtre ouvrant à la française 3 
Vantaux avec soubassement Symbole :
PF3 sb
Largeur de 1500 à 2300
Hauteur de 1950 à 2350

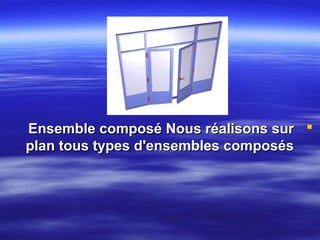

57. Ensemble composé Nous réalisons sur 
plan tous types d'ensembles composés
