1. VÉGÉTALISATION
S INNOVANTES

2. VÉGÉTALISATION
S INNOVANTES

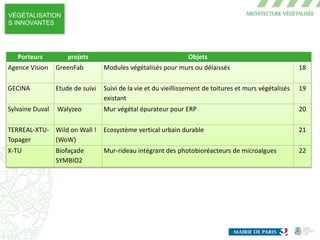

Porteurs projets Objets
Agence Vision GreenFab Modules végétalisés pour murs ou délaissés 18
GECINA Etude de suivi Suivi de la vie et du vieillissement de toitures et murs végétalisés
existant
19
Sylvaine Duval Walyzeo Mur végétal épurateur pour ERP 20
TERREAL-XTU-
Topager
Wild on Wall !
(WoW)
Ecosystème vertical urbain durable 21
X-TU Biofaçade
SYMBIO2
Mur-rideau intégrant des photobioréacteurs de microalgues 22

3. VÉGÉTALISATION
S INNOVANTES
PROJET – EXPÉRIMENTATION
Expérimentation d’un programme de végétalisation urbaine et
de valorisation des délaissés :
-Création d’un mur végétalisé en sphaigne comme
« vitrine technique»
-Construction de micro-architectures végétalisées a énergie
positive recyclables et dédiées à l’amélioration des ambiances
urbaines, utilisant des modules préfabriqués et végétalisés en bois
portés par des structures en acier.
Objectifs à terme:
•Combiner la végétalisation et la redensification de la ville.
•Créer une coopérative à disposition des élus pour conduire une
politique durable pour la valorisation des tissus urbains délaissés
et un guichet pour l’attribution des structures créées dans les
délaissés et les espaces vides dans les infrastructures routières et
ferroviaires pour additionner innovation sociale, économique et
durable.
ENTREPRISE
Vision : EURL d’architecture et urbanisme
En association avec 8 partenaires individuels pluridisciplinaires et
internationaux dont Feigelson Architecture et l’expertise du CIRAD –
UMR AMAP (FR) avec un ingénieur docteur détaché au projet, des
professeurs de l’Université de Tokyo (JP) et d’Eindhoven (NL)
GreenFab par l’Agence Vision
Modules végétalisés pour murs ou délaissés
Mur dans l’espace public
Délaissés urbains

4. VÉGÉTALISATION
S INNOVANTES

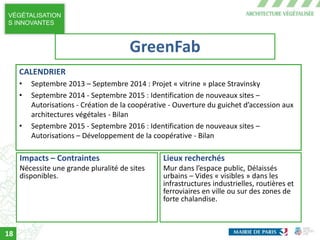

CALENDRIER
• Septembre 2013 – Septembre 2014 : Projet « vitrine » place Stravinsky
• Septembre 2014 - Septembre 2015 : Identification de nouveaux sites –
Autorisations - Création de la coopérative - Ouverture du guichet d’accession aux
architectures végétales - Bilan
• Septembre 2015 - Septembre 2016 : Identification de nouveaux sites –
Autorisations – Développement de la coopérative - Bilan
Impacts – Contraintes
Nécessite une grande pluralité de sites
disponibles.
Lieux recherchés
Mur dans l’espace public, Délaissés
urbains – Vides « visibles » dans les
infrastructures industrielles, routières et
ferroviaires en ville ou sur des zones de
forte chalandise.
GreenFab
18

5. VÉGÉTALISATION
S INNOVANTES
Patrimoine immobilier
Gecina et possibilité
d’inclure d’autres
immeubles végétalisés
PROJET – EXPÉRIMENTATION
Suivi de la vie et du vieillissement des toitures et murs
végétalisés de 8 immeubles du patrimoine de Gecina (localisés
à Paris, Boulogne-Billancourt et la Garenne-Colombes) :
• 6 immeubles tertiaires
• 2 immeubles résidentiels
• Possibilité d’inclure d’autres immeubles dans l’étude
Types de végétalisation /dispositifs favorisant la biodiversité:
• Façades végétalisées
• Toitures végétalisées
• Patios et terrasses végétalisés
• Jardins
• Potager et verger
• Ruches, nichoirs, abris
• composteurs
Porteur du projet
Gecina
Gecina
Suivi de la vie et du vieillissement des toitures et murs
végétalisés existants

6. VÉGÉTALISATION
S INNOVANTES
Calendrier
• 1ere phase : définition du protocole de suivi et des indicateurs
• 2e phase : test du protocole et suivi des immeubles GECINA sélectionnés pendant 3 ans
• 3e phase : publication d’un rapport à destination de l’ensemble de la profession par
l’intermédiaire du Club Biodiversité de la LPO
Evaluation
• Suivi écologique : mesure de l’évolution des écosystèmes en termes d’espèces, de flux de
matière, de diversité écologique et de colonisation spontanée du milieu
• Suivi sociétal pour évaluer : rôle esthétique, rôle de confort et bien-être pour les occupants
(Méthode Thésaurus Ecopolis)
• Suivi économique : mesure des bénéfices apportés à la collectivité en termes de diminution
de l’effet d’îlot de chaleur, des gestion des eaux de pluie et de régulation des polluants
atmosphériques, économies d’énergie réalisées, valeur économique de l’immeuble
Partenaires
• LPO : suivi écologique
• Noé Conservation : définition et application des protocoles et indicateurs de suivi
• Good Will Management : mesure de la performance économique liée à la présence de
biodiversité
• Bureau d’Etudes de Gally : accompagnement pour la conception des lieux d’accueil de la
biodiversité, et des ateliers d’animations reproductibles
Gecina
19

7. VÉGÉTALISATION
S INNOVANTES

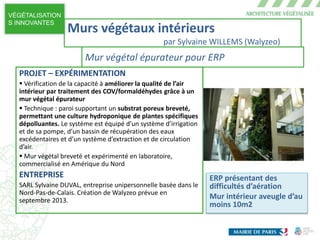

ERP présentant des
difficultés d’aération
Mur intérieur aveugle d’au
moins 10m2
PROJET – EXPÉRIMENTATION
 Vérification de la capacité à améliorer la qualité de l’air
intérieur par traitement des COV/formaldéhydes grâce à un
mur végétal épurateur
 Technique : paroi supportant un substrat poreux breveté,
permettant une culture hydroponique de plantes spécifiques
dépolluantes. Le système est équipé d’un système d’irrigation
et de sa pompe, d’un bassin de récupération des eaux
excédentaires et d’un système d’extraction et de circulation
d’air.
 Mur végétal breveté et expérimenté en laboratoire,
commercialisé en Amérique du Nord
ENTREPRISE
SARL Sylvaine DUVAL, entreprise unipersonnelle basée dans le
Nord-Pas-de-Calais. Création de Walyzeo prévue en
septembre 2013.
Murs végétaux intérieurs
par Sylvaine WILLEMS (Walyzeo)
Mur végétal épurateur pour ERP

8. VÉGÉTALISATION
S INNOVANTES

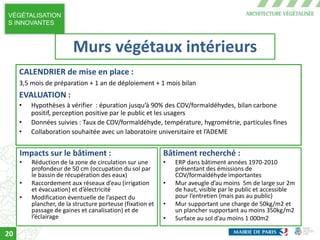

CALENDRIER de mise en place :
3,5 mois de préparation + 1 an de déploiement + 1 mois bilan
EVALUATION :
• Hypothèses à vérifier : épuration jusqu’à 90% des COV/formaldéhydes, bilan carbone
positif, perception positive par le public et les usagers
• Données suivies : Taux de COV/formaldéhyde, température, hygrométrie, particules fines
• Collaboration souhaitée avec un laboratoire universitaire et l’ADEME
Impacts sur le bâtiment :
• Réduction de la zone de circulation sur une
profondeur de 50 cm (occupation du sol par
le bassin de récupération des eaux)
• Raccordement aux réseaux d’eau (irrigation
et évacuation) et d’électricité
• Modification éventuelle de l’aspect du
plancher, de la structure porteuse (fixation et
passage de gaines et canalisation) et de
l’éclairage
Bâtiment recherché :
• ERP dans bâtiment années 1970-2010
présentant des émissions de
COV/formaldéhyde importantes
• Mur aveugle d’au moins 5m de large sur 2m
de haut, visible par le public et accessible
pour l’entretien (mais pas au public)
• Mur supportant une charge de 50kg/m2 et
un plancher supportant au moins 350kg/m2
• Surface au sol d’au moins 1 000m2
Murs végétaux intérieurs
20

9. VÉGÉTALISATION
S INNOVANTES

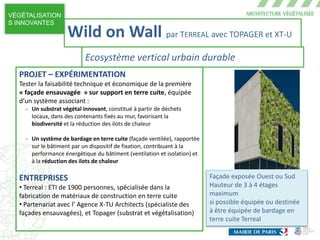

Façade exposée Ouest ou Sud
Hauteur de 3 à 4 étages
maximum
si possible équipée ou destinée
à être équipée de bardage en
terre cuite Terreal
PROJET – EXPÉRIMENTATION
Tester la faisabilité technique et économique de la première
« façade ensauvagée » sur support en terre cuite, équipée
d’un système associant :
- Un substrat végétal innovant, constitué à partir de déchets
locaux, dans des contenants fixés au mur, favorisant la
biodiversité et la réduction des ilots de chaleur
- Un système de bardage en terre cuite (façade ventilée), rapportée
sur le bâtiment par un dispositif de fixation, contribuant à la
performance énergétique du bâtiment (ventilation et isolation) et
à la réduction des ilots de chaleur
ENTREPRISES
• Terreal : ETI de 1900 personnes, spécialisée dans la
fabrication de matériaux de construction en terre cuite
• Partenariat avec l’ Agence X-TU Architects (spécialiste des
façades ensauvagées), et Topager (substrat et végétalisation)
Wild on Wall par TERREAL avec TOPAGER et XT-U
Ecosystème vertical urbain durable

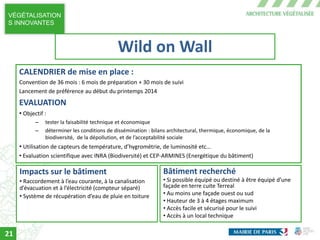

10. VÉGÉTALISATION
S INNOVANTES
CALENDRIER de mise en place :
Convention de 36 mois : 6 mois de préparation + 30 mois de suivi
Lancement de préférence au début du printemps 2014
EVALUATION
• Objectif :
– tester la faisabilité technique et économique
– déterminer les conditions de dissémination : bilans architectural, thermique, économique, de la
biodiversité, de la dépollution, et de l’acceptabilité sociale
• Utilisation de capteurs de température, d’hygrométrie, de luminosité etc…
• Evaluation scientifique avec INRA (Biodiversité) et CEP-ARMINES (Energétique du bâtiment)
Impacts sur le bâtiment
• Raccordement à l’eau courante, à la canalisation
d’évacuation et à l’électricité (compteur séparé)
• Système de récupération d’eau de pluie en toiture
Bâtiment recherché
• Si possible équipé ou destiné à être équipé d’une
façade en terre cuite Terreal
• Au moins une façade ouest ou sud
• Hauteur de 3 à 4 étages maximum
• Accès facile et sécurisé pour le suivi
• Accès à un local technique
Wild on Wall
21

11. VÉGÉTALISATION
S INNOVANTES

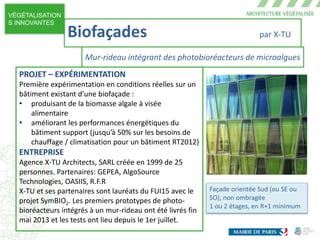

Façade orientée Sud (ou SE ou
SO), non ombragée
1 ou 2 étages, en R+1 minimum
PROJET – EXPÉRIMENTATION
Première expérimentation en conditions réelles sur un
bâtiment existant d’une biofaçade :
• produisant de la biomasse algale à visée
alimentaire
• améliorant les performances énergétiques du
bâtiment support (jusqu’à 50% sur les besoins de
chauffage / climatisation pour un bâtiment RT2012)
ENTREPRISE
Agence X-TU Architects, SARL créée en 1999 de 25
personnes. Partenaires: GEPEA, AlgoSource
Technologies, OASIIS, R.F.R
X-TU et ses partenaires sont lauréats du FUI15 avec le
projet SymBIO2. Les premiers prototypes de photo-
bioréacteurs intégrés à un mur-rideau ont été livrés fin
mai 2013 et les tests ont lieu depuis le 1er juillet.
Biofaçades par X-TU
Mur-rideau intégrant des photobioréacteurs de microalgues

12. VÉGÉTALISATION
S INNOVANTES

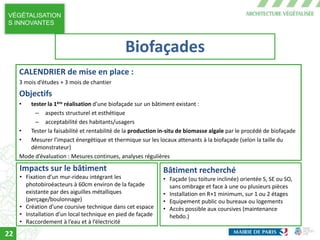

CALENDRIER de mise en place :
3 mois d’études + 3 mois de chantier
Objectifs
• tester la 1ère réalisation d’une biofaçade sur un bâtiment existant :
– aspects structurel et esthétique
– acceptabilité des habitants/usagers
• Tester la faisabilité et rentabilité de la production in-situ de biomasse algale par le procédé de biofaçade
• Mesurer l’impact énergétique et thermique sur les locaux attenants à la biofaçade (selon la taille du
démonstrateur)
Mode d’évaluation : Mesures continues, analyses régulières
Impacts sur le bâtiment
• Fixation d’un mur-rideau intégrant les
photobiroéacteurs à 60cm environ de la façade
existante par des aiguilles métalliques
(perçage/boulonnage)
• Création d’une coursive technique dans cet espace
• Installation d’un local technique en pied de façade
• Raccordement à l’eau et à l’électricité
Bâtiment recherché
• Façade (ou toiture inclinée) orientée S, SE ou SO,
sans ombrage et face à une ou plusieurs pièces
• Installation en R+1 minimum, sur 1 ou 2 étages
• Equipement public ou bureaux ou logements
• Accès possible aux coursives (maintenance
hebdo.)
Biofaçades
22
