Les systèmes constructifs en bois

Les systèmes
constructifs en bois

1

Centre Scientifique et Technique de la Construction – http://www.cstc.be

CSTC…
 Recherches
 Planchers bois-béton
 Multi-étagé
 Durabilité
 Guidance technologique
 Menuiserie
 Enveloppe
 CT Menuiserie
 FWMB
 Centre Formation Bois
 HoutInfoBois

2

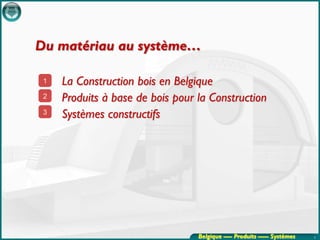

Du matériau au système…

1 La Construction bois en Belgique
2 Produits à base de bois pour la Construction
3 Systèmes constructifs

Belgique ---- Produits ----- Systèmes 3

1 La Construction Bois en Belgique


Des atouts environnementaux
Renouvelable
• 32% du territoire wallon
• 78% de la forêt belge en RW

• 4 Mio m³ / an ; taux renouvellement >0

Peu énergivore

Recyclable
• 1 Mio m³ par an recyclé
Ecologique
• Piège à CO2 => 1 an de pousse = 1 an de CO2 voiture

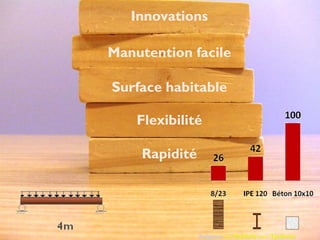

Innovations

Manutention facile

Surface habitable

Flexibilité

Rapidité

Belgique ---- Produits ----- Systèmes

La Construction bois
Le marché des maisons à ossature bois

>90% 15%


Pourquoi pas plus …?

Quelques pistes …
 Réglementation incendie
 Durabilité
 Compétition avec le béton et l’acier
 « Tradition » belge de la brique

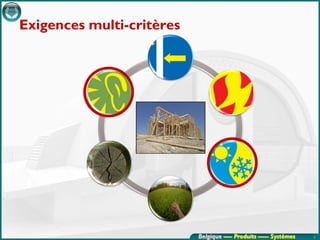

Exigences multi-critères

Exigences


1 La Construction Bois en Belgique

2 Produits à base de bois

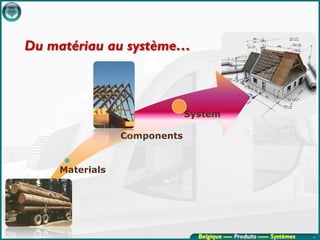

Du matériau au système…

System

Components

Materials


La recherche de l’optimum

Glazing composition U (W/m²°K) RW (dB)
8 5.7 33
44.2 (PVB classic) 5.7 34
44.2 PVBA (PVB acoustic) 5.7 OK 37 KO
4/12/4 2.9 31
6/12/4 2.9 34


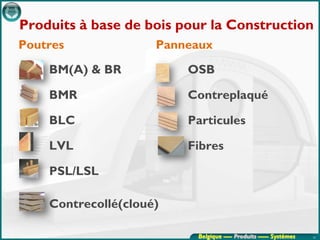

Produits à base de bois pour la Construction
Poutres Panneaux
BM(A) & BR OSB

BMR Contreplaqué

BLC Particules

LVL Fibres

PSL/LSL

Contrecollé(cloué)

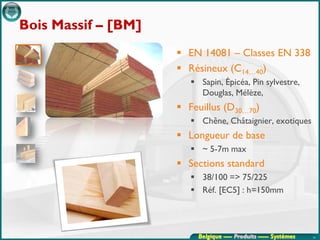

Bois Massif – [BM]
 EN 14081 – Classes EN 338
 Résineux (C14…40)
 Sapin, Épicéa, Pin sylvestre,
Douglas, Mélèze,
 Feuillus (D30…70)
 Chêne, Châtaignier, exotiques
 Longueur de base
 ~ 5-7m max
 Sections standard
 38/100 => 75/225
 Réf. [EC5] : h=150mm


Bois Rond (BR)
 EN 14544

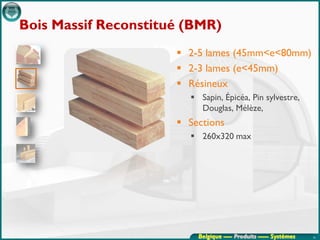

Bois Massif Reconstitué (BMR)
 2-5 lames (45mm<e<80mm)
 2-3 lames (e<45mm)
 Résineux
 Sapin, Épicéa, Pin sylvestre,
Douglas, Mélèze,
 Sections
 260x320 max

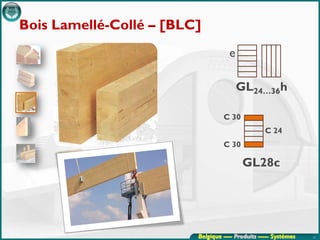

Bois Lamellé-Collé – [BLC]
e

GL24…36h

C 30
C 24
C 30

GL28c
17


Bois Lamellé-Collé – [BLC]
 EN 14080
 e < 45mm (classes 1/2)
 e < 33mm (classes 3/4)
 Résineux
 Sapin, Épicéa,
Pin sylvestre,
Douglas, Mélèze

 Sections/Portées
 Réf. [EC5] : h=600mm
 Lmax ~ 40m
 hmax ~ 2m

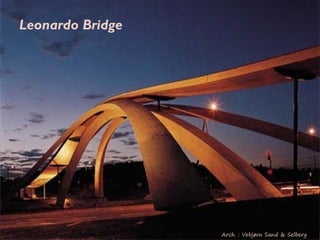

Leonardo Bridge

Arch. : Vebjørn Sand & Selberg 19

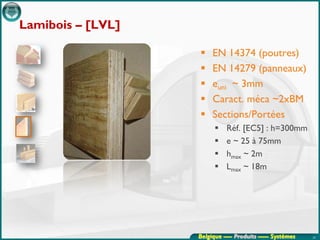

Lamibois – [LVL]

 EN 14374 (poutres)
 EN 14279 (panneaux)
 euni ~ 3mm
 Caract. méca ~2xBM
 Sections/Portées
 Réf. [EC5] : h=300mm
 e ~ 25 à 75mm
 hmax ~ 2m
 Lmax ~ 18m


Poutres reconstituées – [PSL/LSL]
 PSL : poutres/colonnes
 LSL : panneaux
 Sections/Portées (PSL)
 Courant : 200x300
 Lmax ~ 20m


Panneaux

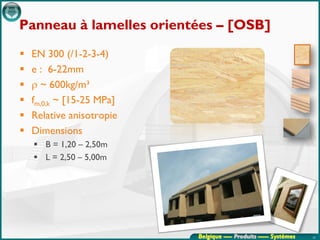

Panneau à lamelles orientées – [OSB]
 EN 300 (/1-2-3-4)
 e : 6-22mm
 ρ ~ 600kg/m³
 fm,0,k ~ [15-25 MPa]
 Relative anisotropie
 Dimensions
 B = 1,20 – 2,50m
 L = 2,50 – 5,00m

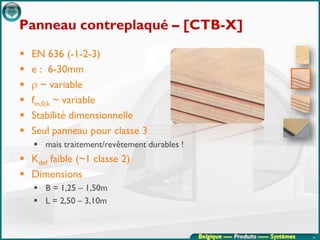

Panneau contreplaqué – [CTB-X]
 EN 636 (-1-2-3)
 e : 6-30mm
 ρ ~ variable
 fm,0,k ~ variable
 Stabilité dimensionnelle
 Seul panneau pour classe 3
 mais traitement/revêtement durables !
 Kdef faible (~1 classe 2)
 Dimensions
 B = 1,25 – 1,50m
 L = 2,50 – 3,10m

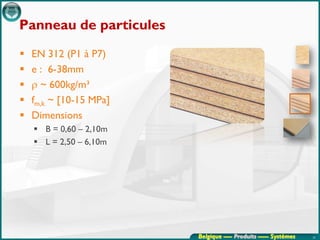

Panneau de particules
 EN 312 (P1 à P7)
 e : 6-38mm
 ρ ~ 600kg/m³
 fm,k ~ [10-15 MPa]
 Dimensions
 B = 0,60 – 2,10m
 L = 2,50 – 6,10m


Panneau de fibres
 EN 622 (-2, -3, -5=MDF)
 e : 3-40mm
 ρ ~ 600kg/m³ (MDF)
 Dimensions
 variables

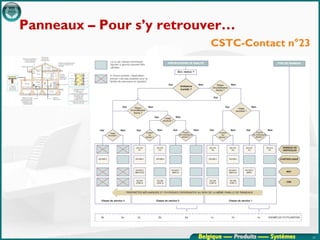

Panneaux – Pour s’y retrouver…
CSTC-Contact n°23


Panneaux contrecollés(-cloués)


Vers une 3ème transformation…
 Poutres composites
 Planchers
 Briques
 Fermes

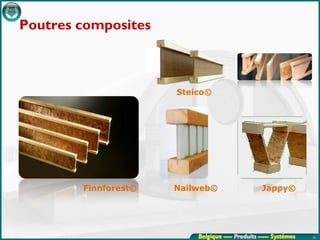

Poutres composites

Steico©

Finnforest© Nailweb© Jappy©

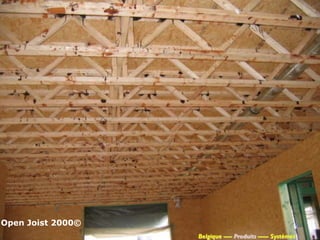

Open Joist 2000©

Dalles composites

D-Dalle©

LCPC

Fermes

Lmax : ~10-40m


1 La Construction bois en Belgique

3 Les systèmes constructifs



Bois Massif Ossature Bois Poutres
Poteaux
Platform frame Ballon frame

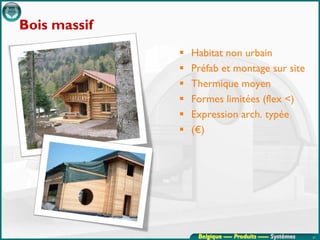

Bois massif
 Habitat non urbain
 Préfab et montage sur site
 Thermique moyen
 Formes limitées (flex <)
 Expression arch. typée
 (€)


Panneaux massifs
 Peu courant mais >>
 Systèmes allemands/suisses
 Préfab et montage sur site
 Acoustique >>
 Thermique >>


Préfab

Planchers

Techniques 39

Murs

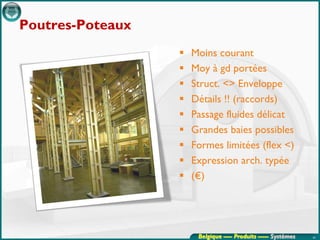

Poutres-Poteaux
 Moins courant
 Moy à gd portées
 Struct. <> Enveloppe
 Détails !! (raccords)
 Passage fluides délicat
 Grandes baies possibles
 Expression arch. typée
 (€)

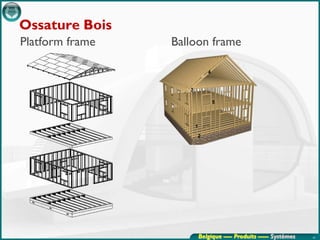

Ossature Bois
Platform frame Balloon frame

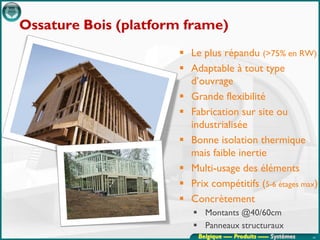

Ossature Bois (platform frame)
 Le plus répandu (>75% en RW)
 Adaptable à tout type
d’ouvrage
 Grande flexibilité
 Fabrication sur site ou
industrialisée
 Bonne isolation thermique
mais faible inertie
 Multi-usage des éléments
 Prix compétitifs (5-6 étages max)
 Concrètement
 Montants @40/60cm
 Panneaux structuraux

Priorités
Murs Dalles

Charges Charges
verticales verticales

Isolation
acoustique et Techniques
thermique

Stabilité latérale Vibrations

Stabilité au feu Acoustique (choc)

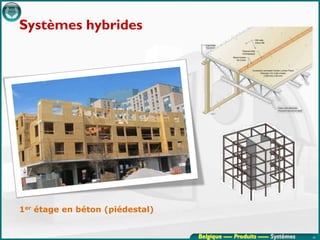

Systèmes hybrides

1er étage en béton (piédestal)

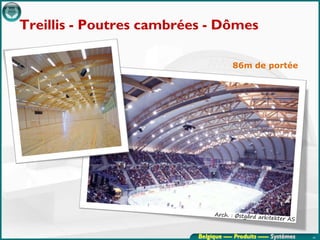

Treillis - Poutres cambrées - Dômes

86m de portée

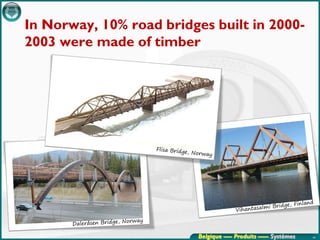

In Norway, 10% road bridges built in 2000-
2003 were made of timber

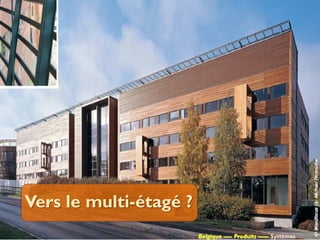

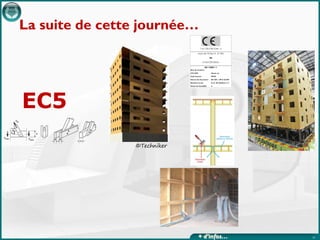

Vers le multi-étagé ?

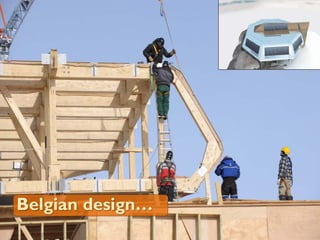

Belgian design…
52

Crédits
 FCBA (ex. CTBA) – « Application Bois-Construction »
 FWMB – « Du bois pour bâtir »
 HoutInfoBois
 BelgianWoodForum
 Forintek – Sylvain Gagnon
 Finnforest – Moelven Limtre AS
 CNDB
 Martinson Group AB
 CBS-CBT
 www.bpbplaco.com
 www.hoffmann-trade.be
 www.mecawood.be
 www.polarfoundation.org

 D. Langendries – Cours AMCO 2386 - UCL
 S. Charron, G. Deckens & Y. Martin – « Les panneaux de bois et leurs applications » - CSTC
 Y. Martin, A. Skowron – « Les planchers mixtes bois-béton » - CSTC
 F. Dobbels – « Houtskeletbouw », CSTC

53
