Ageka structures 2014

Une gamme complète de matériaux
pour la construction bois.
Nos produits
Panneaux OSB
pages 4 à 5
Panneaux 3 plis
pages 6 à 7
Les raccords de montage G.U.T®
pages 8 à 9
Bois de construction sec
massif & abouté
pages 10 à 11
Bois contre collé Duo® & Trio®
pages 12 à 13

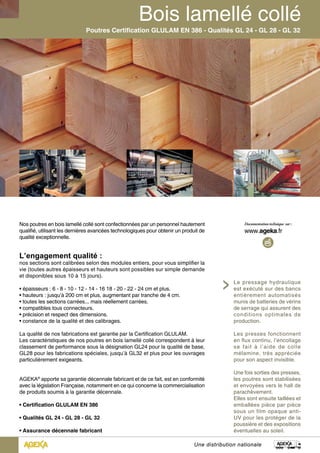

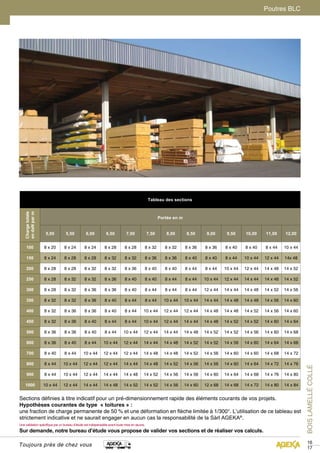

Bois lamellé collé
pages 14 à 17

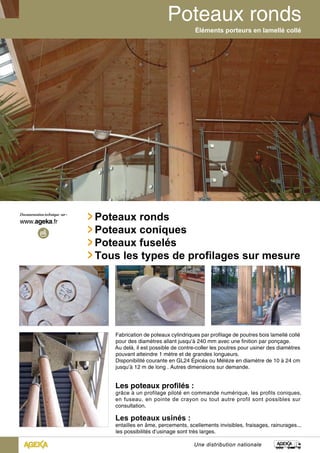

Poteaux ronds
pages 18 à 19

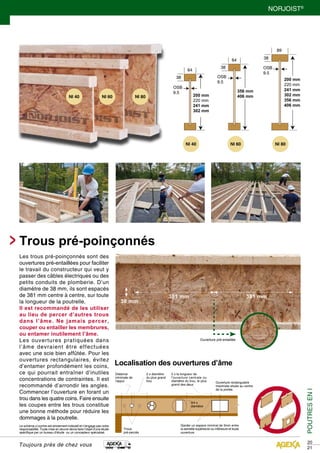

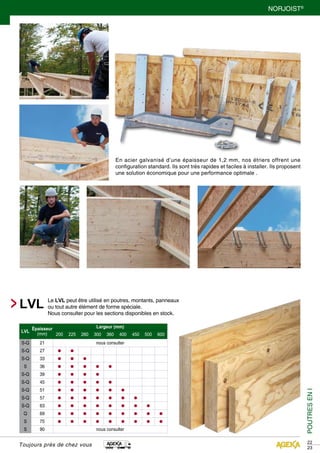

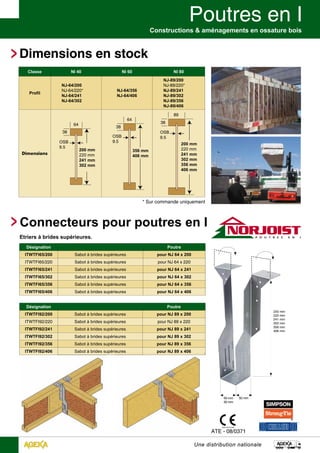

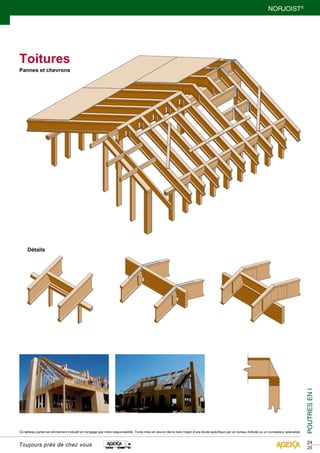

Poutres en I
pages 20 à 25

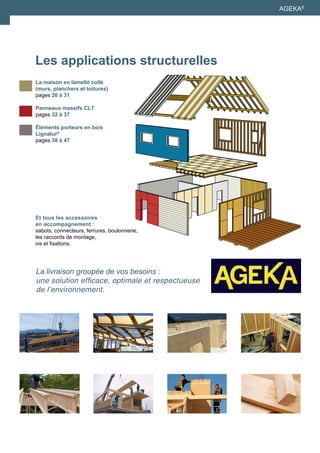

AGEKA®
Les applications structurelles

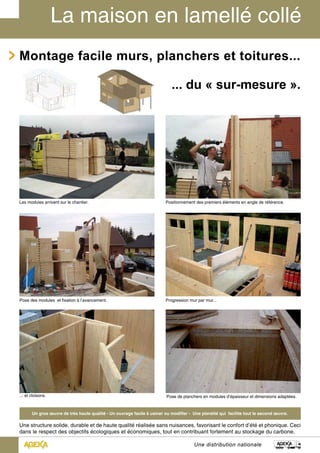

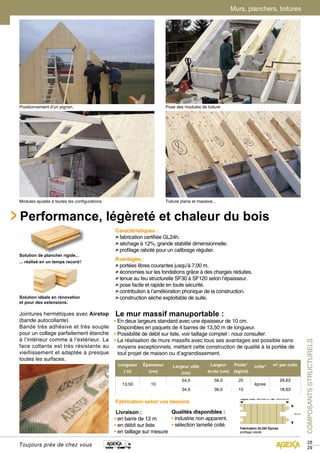

La maison en lamellé collé
(murs, planchers et toitures)
pages 26 à 31

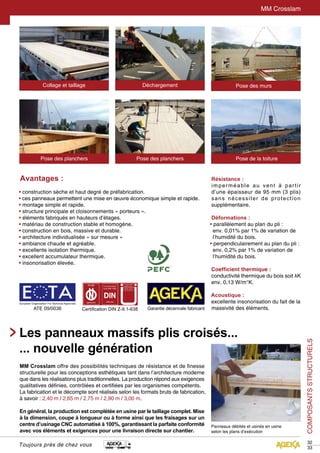

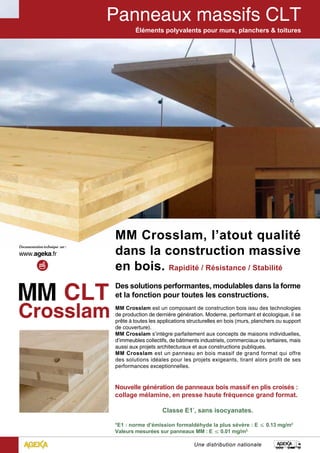

Panneaux massifs CLT
pages 32 à 37

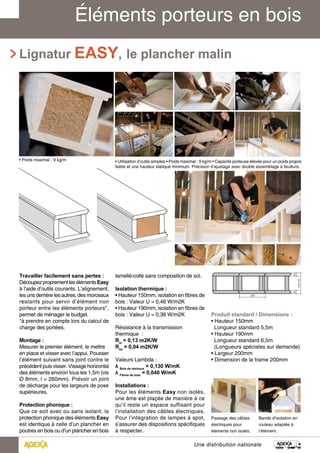

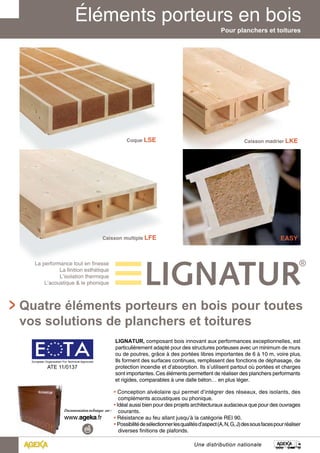

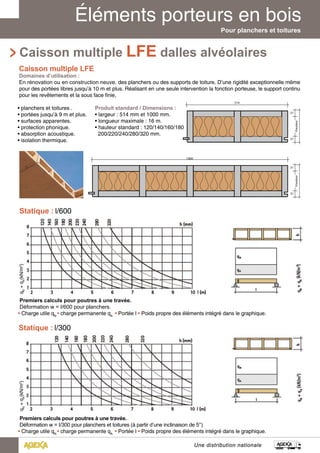

Éléments porteurs en bois

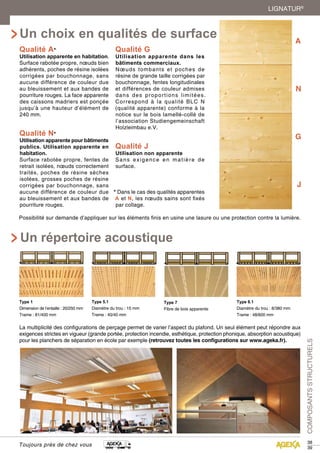

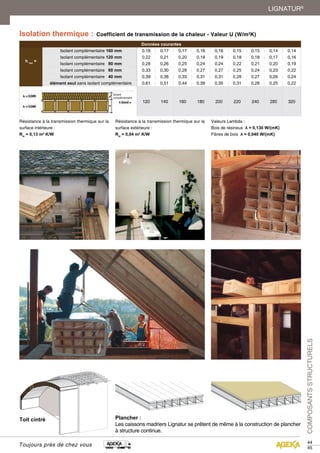

Lignatur®
pages 38 à 47
Et tous les accessoires
en accompagnement :
sabots, connecteurs, ferrures, boulonnerie,
les raccords de montage,
vis et fixations.
La livraison groupée de vos besoins :
une solution efficace, optimale et respectueuse
de l’environnement.

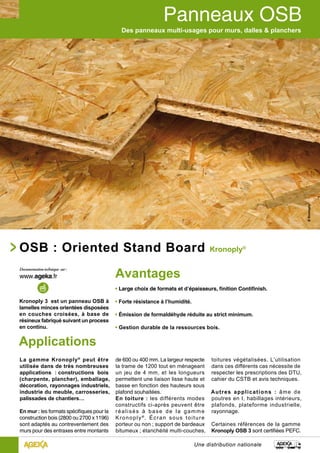

Des panneaux multi-usages pour murs, dalles & planchers
OSB : Oriented Stand Board Kronoply®
Une distribution nationale
Applications
La gamme Kronoply® peut être
utilisée dans de très nombreuses
applications : constructions bois
(charpente, plancher), emballage,
décoration, rayonnages industriels,
industrie du meuble, carrosseries,
palissades de chantiers…
En mur : les formats spécifiques pour la
construction bois (2800 ou 2700 x 1196)
sont adaptés au contreventement des
murs pour des entraxes entre montants
de 600 ou 400 mm. La largeur respecte
la trame de 1200 tout en ménageant
un jeu de 4 mm, et les longueurs
permettent une liaison lisse haute et
basse en fonction des hauteurs sous
plafond souhaitées.
En toiture : les différents modes
constructifs ci-après peuvent être
réal i sés à base de la gamme
Kronoply®. É c r a n s o u s t o i t u r e
porteur ou non ; support de bardeaux
bitumeux ; étanchéité multi-couches,
Kronoply 3 est un panneau OSB à
lamelles minces orientées disposées
en couches croisées, à base de
résineux fabriqué suivant un process
en continu.
Avantages
• Large choix de formats et d’épaisseurs, finition Contifinish.
• Forte résistance à l’humidité.
• Émission de formaldéhyde réduite au strict minimum.
• Gestion durable de la ressources bois.
toitures végétalisées. L’utilisation
dans ces différents cas nécessite de
respecter les prescriptions des DTU,
cahier du CSTB et avis techniques.
Autres applications : âme de
poutres en I, habillages intérieurs,
plafonds, plateforme industrielle,
rayonnage.
Certaines références de la gamme
Kronoply OSB 3 sont certifiées PEFC.

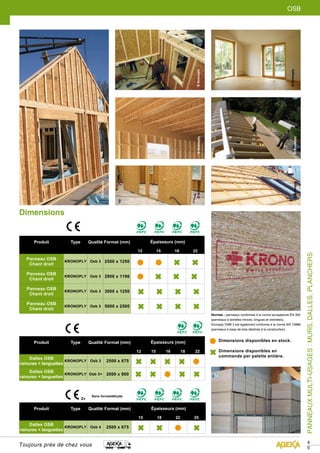

PANNEAUX MULTI-USAGES : MURS, DALLES, PLANCHERS
45
Toujours près de chez vous
OSB
Produit Type Qualité Format (mm) Épaisseurs (mm)
12 15 16 18 22
Dalles OSB
rainures + languettes KRONOPLY Osb 3 2500 x 675
Dalles OSB
rainures + languettes KRONOPLY Osb 3+ 2000 x 900
Dimensions disponibles en stock.
Dimensions disponibles en
commande par palette entière.
12 15 18 22
Panneau OSB
Chant droit KRONOPLY Osb 3 2500 x 1250
Panneau OSB
Panneau OSB
Panneau OSB
Normes : panneaux conformes à la norme européenne EN 300
(panneaux à lamelles minces, longues et orientées).
Kronoply OSB 3 est également conforme à la norme EN 13986
(panneaux à base de bois déstinés à la construction).
15 18 22 25
Dalles OSB
rainures + languettes KRONOPLY Osb 4 2500 x 675

Panneaux multi-usages : structures et menuiseries
Panneaux 3 plis (épicéa / mélèze)
Les panneaux en bois massif 3 plis
permettent de nombreuses applications
aussi bien à l‘intérieur qu‘à l‘extérieur. Le
panneau en bois massif utilisé comme
revêtement extérieur assure aux façades
de grandes qualités sur le plan esthétique
et leur donne beaucoup de personnalité.
Ces panneaux sont de plus en plus
utilisés également pour la construction
de meubles, pour des finitions
d‘intérieur, pour l‘ameublement ...
Applications
• Planches de rives - Embrasements
• Construction de meubles
• Revêtement de murs, de plafonds et de toitures
• Planchers et escaliers en bois
• Portes
• Montants et rebords de fenêtres, persiennes
• Construction de hangars industriels, maisons en bois,
éléments en bois
• Construction / revêtement de façades et de balcons
• Construction de stands pour des salons, etc.

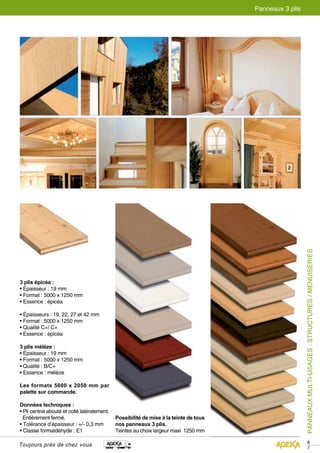

PANNEAUX MULTI-USAGES : STRUCTURES / MENUISERIES
67
3 plis épicéa :
• Épaisseur : 19 mm
• Format : 5000 x 1250 mm
• Essence : épicéa
• Épaisseurs : 19, 22, 27 et 42 mm
• Format : 5000 x 1250 mm
• Qualité C+/ C+
• Essence : épicéa
3 plis mélèze :
• Épaisseur : 19 mm
• Format : 5000 x 1250 mm
• Qualité : B/C+
• Essence : mélèze
Les formats 5000 x 2050 mm par
palette sur commande.
Données techniques :
• Pli central abouté et collé latéralement.
Entièrement fermé.
• Tolérance d’épaisseur : +/- 0,3 mm
• Classe formaldéhyde : E1
Panneaux 3 plis
Possibilité de mise à la teinte de tous
nos panneaux 3 plis.
Teintes au choix largeur maxi 1250 mm

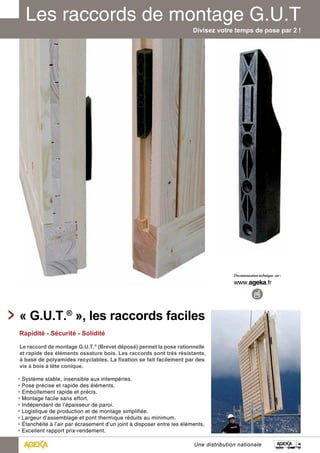

Divisez votre temps de pose par 2 !
« G.U.T.® », les raccords faciles
Rapidité - Sécurité - Solidité
Le raccord de montage G.U.T.® (Brevet déposé) permet la pose rationnelle
et rapide des éléments ossature bois. Les raccords sont très résistants,
à base de polyamides recyclables. La fixation se fait facilement par des
vis à bois à tête conique.
• Système stable, insensible aux intempéries.
• Pose précise et rapide des éléments.
• Emboîtement rapide et précis.
• Montage facile sans effort.
• Indépendant de l’épaisseur de paroi.
• Logistique de production et de montage simplifiée.
• Largeur d’assemblage et pont thermique réduits au minimum.
• Étanchéité à l’air par écrasement d’un joint à disposer entre les éléments.
• Excellent rapport prix-rendement.

89

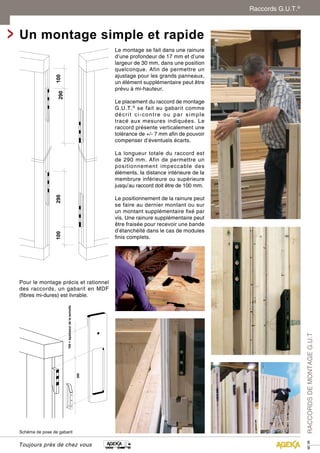

Un montage simple et rapide
100 290 290 100
100 + épaisseur de la semelle
Schéma de pose de gabarit
RACCORDS DE MONTAGE G.U.T
Le montage se fait dans une rainure
d’une profondeur de 17 mm et d’une
largeur de 30 mm, dans une position
quelconque. Afin de permettre un
ajustage pour les grands panneaux,
un élément supplémentaire peut être
prévu à mi-hauteur.
Le placement du raccord de montage
G.U.T.® se fait au gabarit comme
décrit ci-contre ou par simple
tracé aux mesures indiquées. Le
raccord présente verticalement une
tolérance de +/- 7 mm afin de pouvoir
compenser d’éventuels écarts.
La longueur totale du raccord est
de 290 mm. Afin de permettre un
positionnement impeccable des
éléments, la distance intérieure de la
membrure inférieure ou supérieure
jusqu’au raccord doit être de 100 mm.
Le positionnement de la rainure peut
se faire au dernier montant ou sur
un montant supplémentaire fixé par
vis. Une rainure supplémentaire peut
être fraisée pour recevoir une bande
d’étanchéité dans le cas de modules
finis complets.
Pour le montage précis et rationnel
des raccords, un gabarit en MDF
(fibres mi-dures) est livrable.
Raccords G.U.T.®

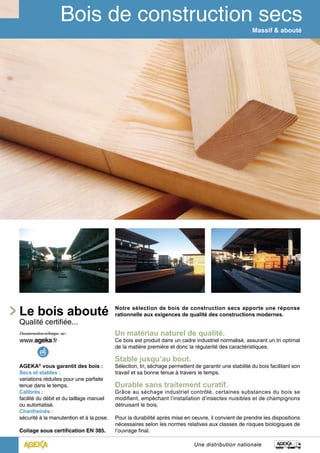

Le bois abouté
Qualité certifiée...
AGEKA® vous garantit des bois :
Secs et stables :
variations réduites pour une parfaite
tenue dans le temps.
Calibrés :
facilité du débit et du taillage manuel
ou automatisé.
Chanfreinés :
sécurité à la manutention et à la pose.
Collage sous certification EN 385.
Massif & abouté
Notre sélection de bois de construction secs apporte une réponse
rationnelle aux exigences de qualité des constructions modernes.
Un matériau naturel de qualité.
Ce bois est produit dans un cadre industriel normalisé, assurant un tri optimal
de la matière première et donc la régularité des caractéristiques.
Stable jusqu’au bout.
Sélection, tri, séchage permettent de garantir une stabilité du bois facilitant son
travail et sa bonne tenue à travers le temps.
Durable sans traitement curatif.
Grâce au séchage industriel contrôlé, certaines substances du bois se
modifient, empêchant l’installation d’insectes nuisibles et de champignons
détruisant le bois.
Pour la durabilité après mise en oeuvre, il convient de prendre les dispositions
nécessaires selon les normes relatives aux classes de risques biologiques de
l’ouvrage final.

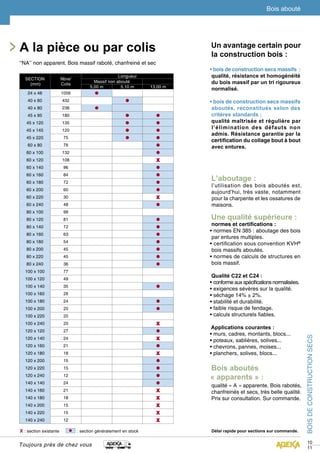

Un avantage certain pour
la construction bois :
• bois de construction secs massifs :
qualité, résistance et homogénéité
du bois massif par un tri rigoureux
normalisé.
• bois de construction secs massifs
aboutés, reconstitués selon des
critères standards :
qualité maîtrisée et régulière par
l’élimination des défauts non
admis. Résistance garantie par la
certification du collage bout à bout
avec entures.
L’aboutage :
l’utilisation des bois aboutés est,
aujourd’hui, très vaste, notamment
pour la charpente et les ossatures de
maisons.
Une qualité supérieure :
normes et certifications :
• normes EN 385 : aboutage des bois
par entures multiples.
• certification sous convention KVH®
bois massifs aboutés.
• normes de calculs de structures en
bois massif.
Qualité C22 et C24 :
• conforme aux spécifications normalisées.
• exigences sévères sur la qualité.
• séchage 14% ± 2%.
• stabilité et durabilité.
• faible risque de fendage.
• calculs structurels fiables.
Applications courantes :
• murs, cadres, montants, blocs...
• poteaux, sablières, solives...
• chevrons, pannes, moises...
• planchers, solives, blocs...
Bois aboutés
« apparents » :
qualité « A » apparente. Bois rabotés,
chanfreinés et secs, très belle qualité.
Prix sur consultation. Sur commande.
Délai rapide pour sections sur commande.
BOIS DE CONSTRUCTION SECS
10
11
A la pièce ou par colis
‘‘NA’’ non apparent. Bois massif raboté, chanfreiné et sec
SECTION
(mm)
Nbre/
Colis
Longueur
Massif non abouté
5,00 m 5,10 m 13,00 m
24 x 48 1056 •
40 x 60 432 •
40 x 80 238 •
45 x 95 180 • •
45 x 120 135 • •
45 x 145 120 • •
45 x 220 75 • •
60 x 80 78 •
60 x 100 132 •
60 x 120 108 X
60 x 140 96 •
60 x 160 84 •
60 x 180 72 •
60 x 200 60 •
60 x 220 30 X
60 x 240 48 •
80 x 100 99
80 x 120 81 •
80 x 140 72 •
80 x 160 63 •
80 x 180 54 •
80 x 200 45 •
80 x 220 45 •
80 x 240 36 •
100 x 100 77
100 x 120 49
100 x 140 35 •
100 x 160 28
100 x 180 24 •
100 x 200 20 •
100 x 220 20
100 x 240 20 X
120 x 120 27 •
120 x 140 24 X
120 x 160 21 •
120 x 180 18 X
120 x 200 15 •
120 x 220 15 •
120 x 240 12 •
140 x 140 24 •
140 x 160 21 X
140 x 180 18 X
140 x 200 15 X
140 x 220 15 X
140 x 240 12 X
X : section existante • : section généralement en stock
Bois abouté

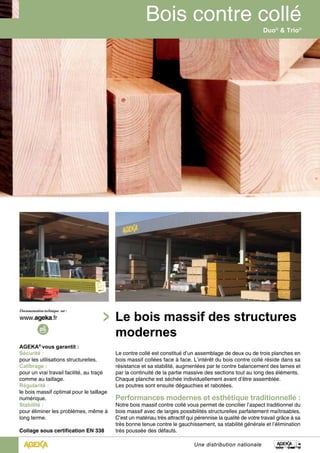

AGEKA® vous garantit :
Sécurité :
pour les utilisations structurelles.
Calibrage :
pour un vrai travail facilité, au traçé
comme au taillage.
Régularité :
le bois massif optimal pour le taillage
numérique.
Stabilité :
pour éliminer les problèmes, même à
long terme.
Collage sous certification EN 338
Duo® & Trio®
Le bois massif des structures
modernes
Le contre collé est constitué d’un assemblage de deux ou de trois planches en
bois massif collées face à face. L’intérêt du bois contre collé réside dans sa
résistance et sa stabilité, augmentées par le contre balancement des lames et
par la continuité de la partie massive des sections tout au long des éléments.
Chaque planche est séchée individuellement avant d’être assemblée.
Les poutres sont ensuite dégauchies et rabotées.
Performances modernes et esthétique traditionnelle :
Notre bois massif contre collé vous permet de concilier l’aspect traditionnel du
bois massif avec de larges possibilités structurelles parfaitement maîtrisables.
C’est un matériau très attractif qui pérennise la qualité de votre travail grâce à sa
très bonne tenue contre le gauchissement, sa stabilité générale et l’élimination
très poussée des défauts.

BOIS CONTRE COLLÉ DUO & TRIO
12
13
A la pièce ou par colis.
Section (mm) Pièces / Colis Longueur
60 x 80 91 13 m
60 x 100 77 13 m
60 x 120 63 13 m
60 x 140 56 13 m
60 x 160 49 13 m
60 x 180 42 13 m
60 x 200 35 13 m
60 x 220 35 13 m
60 x 240 28 13 m
80 x 80 65 13 m
80 x 100 55 13 m
80 x 120 45 13 m
80 x 140 40 13 m
80 x 160 35 13 m
80 x 180 30 13 m
80 x 200 25 13 m
80 x 220 25 13 m
80 x 240 20 13 m
100 x 100 44 13 m
100 x 120 36 13 m
100 x 140 32 13 m
100 x 160 28 13 m
100 x 180 24 13 m
100 x 200 20 13 m
100 x 220 20 13 m
100 x 240 12 13 m
120 x 120 32 13 m
120 x 140 32 13 m
120 x 160 21 13 m
120 x 180 18 13 m
120 x 200 15 13 m
120 x 220 12 13 m
120 x 240 12 13 m
140 x 140 24 13 m
140 x 160 21 13 m
140 x 180 18 13 m
140 x 200 15 13 m
140 x 240 12 13 m
160 x 160 14 13 m
160 x 200 10 13 m
160 x 240 8 13 m
180 x 180 12 13 m
180 x 200 10 13 m
180 x 220 10 13 m
180 x 240 8 13 m
200 x 200 10 13 m
240 x 200 8 13 m
240 x 240 4 13 m
Le bois massif n’a plus à craindre
de s’associer à tous les matériaux
des constructions modernes.
Grâce à une maîtrise presque totale
de la qualité de la matière, de la
fabrication hautement qualitative
et de la stabilité dans le temps, le
contre collé assure un avenir serein
aux ouvrages en bois massif :
• sélection des plus beaux bois par
triage sévère.
• débit des demi-bois à coeur refendu.
• e x p é r i e n c e e t m a î t r i s e d e s
technologies de collage.
• certification de la qualité.
Sélection :
l’utilisation des bois aboutés est,
aujourd’hui, très vaste, notamment
pour la charpente et les ossatures
de maisons.
Normes et certifications :
• norme EN 385 : aboutage des bois
par entures.
• norme EN 338 : bois de structure,
classe A de résistance.
• certification 7-9-1-440 : homologation
des poutres de construction DUO® et
TRIO®.
• normes de calculs des structures en
bois massif.
Choix :
• NA : qualité de type « NSI » pour
un usage en bois non apparent (peut
comporter du bleuissement localisé,
quelques gerces, des écarts au
rabotage…).
Qualité C22 et C24 :
• c o n f o r m e a u x s p é c i f i c a t i o n s
normalisées.
• exigences sévères sur la qualité.
• séchage à moins de 15%.
• faible risque de fendage et de
déformation.
• calculs structurels réalistes et fiables.
• conformité des ouvrages.
Applications courantes :
• murs, blocs, poteaux...
• poutres, solives, blocs planchers...
• chevrons, pannes, arbalétriers...
Dimension généralement en stock • planchers mixtes bois-béton....
Duo® et Trio®

Poutres Certification GLULAM EN 386 - Qualités GL 24 - GL 28 - GL 32
Le pressage hydraulique
est exécuté sur des bancs
entièrement automatisés
munis de batteries de vérins
de serrage qui assurent des
conditions optimales de
production.
Les presses fonctionnent
en flux continu, l’encollage
se fait à l’aide de colle
mélamine, très appréciée
pour son aspect invisible.
Une fois sorties des presses,
les poutres sont stabilisées
et envoyées vers le hall de
parachèvement.
Elles sont ensuite taillées et
emballées pièce par pièce
sous un film opaque anti-
UV pour les protéger de la
poussière et des expositions
éventuelles au soleil.
Nos poutres en bois lamellé collé sont confectionnées par un personnel hautement
qualifié, utilisant les dernières avancées technologiques pour obtenir un produit de
qualité exceptionnelle.
L’engagement qualité :
nos sections sont calibrées selon des modules entiers, pour vous simplifier la
vie (toutes autres épaisseurs et hauteurs sont possibles sur simple demande
et disponibles sous 10 à 15 jours).
• épaisseurs : 6 - 8 - 10 - 12 - 14 - 16 18 - 20 - 22 - 24 cm et plus.
• hauteurs : jusqu’à 200 cm et plus, augmentant par tranche de 4 cm.
• toutes les sections carrées... mais réellement carrées.
• compatibles tous connecteurs.
• précision et respect des dimensions.
• constance de la qualité et des calibrages.
La qualité de nos fabrications est garantie par la Certification GLULAM.
Les caractéristiques de nos poutres en bois lamellé collé correspondent à leur
classement de performance sous la désignation GL24 pour la qualité de base,
GL28 pour les fabrications spéciales, jusqu’à GL32 et plus pour les ouvrages
particulièrement exigeants.
AGEKA® apporte sa garantie décennale fabricant et de ce fait, est en conformité
avec la législation Française, notamment en ce qui concerne la commercialisation
de produits soumis à la garantie décennale.
• Certification GLULAM EN 386
• Qualités GL 24 - GL 28 - GL 32
• Assurance décennale fabricant

• Production sur liste
Poutres droites GL24 et GL32
avec ou sans usinages complémentaires.
• Production sur mesure pour
vos chantiers ou projets
Section variable, cintré, portiques, ventre de poisson, boomerang...
• Structure complète de vos projets
Avec possibilité d’étude EXE, PAC...
BOIS LAMELLÉ COLLÉ
14
15
Section (mm) Longueur 12 m
60 x 120 X
60 x 140 X
60 x 160 X
80 x 120 X
80 x 140 X
80 x 160 •
80 x 180 X
80 x 200 •
80 x 240 •
80 x 280 •
80 x 320 •
80 x 360 X
80 x 400 X
80 x 440 X
100 x 100 X
100 x 120 X
100 x 160 X
100 x 200 X
100 x 240 •
100 x 280 •
100 x 320 •
100 x 360 •
100 x 400 •
100 x 440 X
120 x 120 X
120 x 140 X
120 x 160 X
120 x 200 •
120 x 240 •
120 x 280 •
120 x 320 •
120 x 360 •
120 x 400 •
120 x 440 •
140 x 140 •
140 x 200 •
140 x 240 •
140 x 280 •
140 x 320 •
140 x 360 •
140 x 400 •
140 x 440 •
140 x 480 X
140 x 520 X
140 x 560 X
160 x 160 X
160 x 240 X
160 x 280 X
160 x 320 X
160 x 400 X
180 x 180 X
180 x 400 X
200 x 200 X
200 x 400 X
220 x 200 X
220 x 400 X
240 x 240 X
240 x 400 X

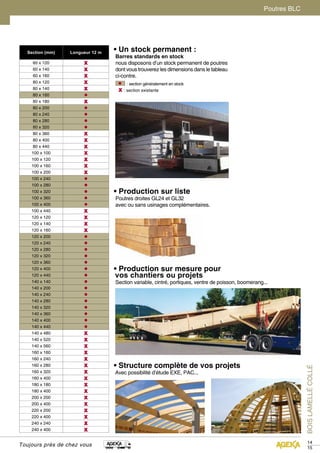

• : section généralement en stock
X : section existante
• Un stock permanent :
Barres standards en stock
nous disposons d’un stock permanent de poutres
dont vous trouverez les dimensions dans le tableau
ci-contre.
Poutres BLC

Poutres Certification GLULAM EN 386 - Qualités GL 24 - GL 28 - GL 32
Vos projets... Nos poutres et composants...
L’urgent, nous le stockons pour vous :
nous disposons d’un stock important de poutres en barres standards de 12 m.
Chaque poutre de qualité GL 24 est emballée dans un film anti-UV individuel.
Le rapide, nous le fabriquons sur liste :
nous sommes à même de vous fournir sous 10 à 15 jours vos poutres fabriquées
sur liste, en toutes quantités, de qualité GL 24, GL 28 ou GL 32.
Nos sections sont calibrées selon des modules entiers (épaisseurs : 6-8-
10-12... jusqu’à 24 cm et plus ; hauteurs : jusqu’à 200 cm et plus, par
tranches de 4 cm). Toute autre section est disponible sur simple demande.
Votre commande est emballée par paquets, dans des films opaques, anti-UV.
Pour les poutres en Douglas, Mélèze... nous consulter.
Le « sur mesure », pour toutes vos demandes :
nous pouvons également réaliser des poutres de formes spéciales, de qualité
GL 24, GL 28 ou GL 32, dans les délais les plus courts, prenant en compte vos
besoins, les contraintes de gabarit, le transport ...

BOIS LAMELLÉ COLLÉ
16
17
Tableau des sections
Charge totale
en daN par m
Portée en m
5,00 5,50 6,00 6,50 7,00 7,50 8,00 8,50 9,00 9,50 10,00 11,00 12,00
100 8 x 20 8 x 24 8 x 24 8 x 28 8 x 28 8 x 32 8 x 32 8 x 36 8 x 36 8 x 40 8 x 40 8 x 44 10 x 44
150 8 x 24 8 x 28 8 x 28 8 x 32 8 x 32 8 x 36 8 x 36 8 x 40 8 x 40 8 x 44 10 x 44 12 x 44 14x 48
200 8 x 28 8 x 28 8 x 32 8 x 32 8 x 36 8 x 40 8 x 40 8 x 44 8 x 44 10 x 44 12 x 44 14 x 48 14 x 52
250 8 x 28 8 x 32 8 x 32 8 x 36 8 x 40 8 x 40 8 x 44 8 x 44 10 x 44 12 x 44 14 x 44 14 x 48 14 x 52
300 8 x 28 8 x 32 8 x 36 8 x 36 8 x 40 8 x 44 8 x 44 8 x 44 12 x 44 14 x 44 14 x 48 14 x 52 14 x 56
350 8 x 32 8 x 32 8 x 36 8 x 40 8 x 44 8 x 44 10 x 44 10 x 44 14 x 44 14 x 48 14 x 48 14 x 56 14 x 60
400 8 x 32 8 x 36 8 x 36 8 x 40 8 x 44 10 x 44 12 x 44 12 x 44 14 x 48 14 x 48 14 x 52 14 x 56 14 x 60
450 8 x 32 8 x 36 8 x 40 8 x 44 8 x 44 10 x 44 12 x 44 14 x 44 14 x 48 14 x 52 14 x 52 14 x 60 14 x 64
500 8 x 36 8 x 36 8 x 40 8 x 44 10 x 44 12 x 44 14 x 44 14 x 48 14 x 52 14 x 52 14 x 56 14 x 60 14 x 68
600 8 x 36 8 x 40 8 x 44 10 x 44 12 x 44 14 x 44 14 x 48 14 x 52 14 x 52 14 x 56 14 x 60 14 x 64 14 x 68
700 8 x 40 8 x 44 10 x 44 12 x 44 12 x 44 14 x 48 14 x 48 14 x 52 14 x 56 14 x 60 14 x 60 14 x 68 14 x 72
800 8 x 44 10 x 44 12 x 44 12 x 44 14 x 44 14 x 48 14 x 52 14 x 56 14 x 56 14 x 60 14 x 64 14 x 72 14 x 76
900 8 x 44 10 x 44 12 x 44 14 x 44 14 x 48 14 x 52 14 x 56 14 x 56 14 x 60 14 x 64 14 x 68 14 x 76 14 x 80
1000 10 x 44 12 x 44 14 x 44 14 x 48 14 x 52 14 x 52 14 x 56 14 x 60 12 x 68 14 x 68 14 x 72 14 x 80 14 x 84
Sections définies à titre indicatif pour un pré-dimensionnement rapide des éléments courants de vos projets.
Hypothèses courantes de type « toitures » :
une fraction de charge permanente de 50 % et une déformation en flèche limitée à 1/300°. L’utilisation de ce tableau est
strictement indicative et ne saurait engager en aucun cas la responsabilité de la Sàrl AGEKA®.
Une validation spécifique par un bureau d’étude est indispensable avant toute mise en oeuvre.
Sur demande, notre bureau d’étude vous propose de valider vos sections et de réaliser vos calculs.
Poutres BLC

Éléments porteurs en lamellé collé
Poteaux ronds
Poteaux coniques
Poteaux fuselés
Tous les types de profilages sur mesure
Fabrication de poteaux cylindriques par profilage de poutres bois lamellé collé
pour des diamètres allant jusqu’à 240 mm avec une finition par ponçage.
Au delà, il est possible de contre-coller les poutres pour usiner des diamètres
pouvant atteindre 1 mètre et de grandes longueurs.
Disponibilité courante en GL24 Épicéa ou Mélèze en diamètre de 10 à 24 cm
jusqu’à 12 m de long . Autres dimensions sur demande.
Les poteaux profilés :
grâce à un profilage piloté en commande numérique, les profils coniques,
en fuseau, en pointe de crayon ou tout autre profil sont possibles sur
consultation.
Les poteaux usinés :
entailles en âme, percements, scellements invisibles, fraisages, rainurages...
les possibilités d’usinage sont très larges.

Poteaux ronds
Vous pouvez traiter les poteaux
avec nos produits anti-UV + finition
et conserver un aspect naturel…
pour longtemps.
POTEAUX RONDS
Poteaux fuselés
Poteaux ronds
Poteaux coniques
18
19 Toujours près de chez vous

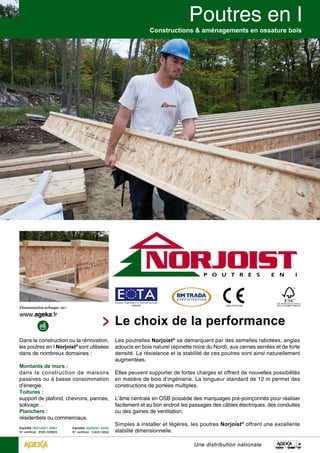

Constructions & aménagements en ossature bois
Le choix de la performance
Les poutrelles Norjoist® se démarquent par des semelles rabotées, angles
adoucis en bois naturel (épinette noire du Nord), aux cernes serrées et de forte
densité. La résistance et la stabilité de ces poutres sont ainsi naturellement
augmentées.
Elles peuvent supporter de fortes charges et offrent de nouvelles possibilités
en matière de bois d’ingénierie. La longueur standard de 12 m permet des
constructions de portées multiples.
L’âme centrale en OSB possède des marquages pré-poinçonnés pour réaliser
facilement et au bon endroit les passages des câbles électriques, des conduites
ou des gaines de ventilation.
Simples à installer et légères, les poutres Norjoist® offrent une excellente
stabilité dimensionnelle.
Dans la construction ou la rénovation,
les poutres en I Norjoist® sont utilisées
dans de nombreux domaines :
Montants de murs :
dans la construction de maisons
passives ou à basse consommation
d’énergie.
Toitures :
support de plafond, chevrons, pannes,
solivage…
Planchers :
résidentiels ou commerciaux.
Certifié ISO14001-2004
N° certificat : EMS 509825
Certifié ISO9001-2000
N° certificat : CA0613856
Memb
European Organisation For Technical Approvals
09/0035 1224-CPD-0166
FSC Mixed Sources Cert no.
SW-COC-003885 © 1996 FSC

20
21
NORJOIST®
Trous pré-poinçonnés
OSB
9.5 200 mm
220 mm
241 mm
302 mm
38
64
OSB
9.5
356 mm
406 mm
64
38
38
OSB
9.5
200 mm
220 mm
241 mm
302 mm
356 mm
406 mm
89
Les trous pré-poinçonnés sont des
ouvertures pré-entaillées pour faciliter
le travail du constructeur qui veut y
passer des câbles électriques ou des
petits conduits de plomberie. D’un
diamètre de 38 mm, ils sont espacés
de 381 mm centre à centre, sur toute
la longueur de la poutrelle.
Il est recommandé de les utiliser
au lieu de percer d’autres trous
dans l’âme. Ne jamais percer,
couper ou entailler les membrures,
ou entamer inutilement l’âme.
Les ouvertures pratiquées dans
l’âme devraient être effectuées
avec une scie bien affûtée. Pour les
ouvertures rectangulaires, évitez
d’entamer profondément les coins,
ce qui pourrait entraîner d’inutiles
concentrations de contraintes. Il est
recommandé d’arrondir les angles.
Commencer l’ouverture en forant un
trou dans les quatre coins. Faire ensuite
les coupes entre les trous constitue
une bonne méthode pour réduire les
dommages à la poutrelle.
Le schéma ci-contre est strictement indicatif et n’engage pas notre
responsabilité. Toute mise en oeuvre devra faire l’objet d’une étude
spécifique par un bureau d’étude ou un concepteur spécialisé.
381 mm 381 mm
Ouverture pré-entaillée
Localisation des ouvertures d’âme
Distance
minimale de
l'appui
Trous
pré-percés
Garder un espace minimal de 3mm entre
la semelle supérieure ou inférieure et toute
ouverture.
2 x diamètre
du plus grand
trou
2 x la longueur de
l'ouverture centrale ou
diamètre du trou, le plus
ggrraanndd ddeess ddeeuuxx
Ouverture rectangulaire
maximale située au centre
de la portée.
3/4 x
diamètre
38 mm
POUTRES EN I

Constructions & aménagements en ossature bois
200 mm
220 mm
241 mm
302 mm
356 mm
406 mm
* Sur commande uniquement
Dimensions en stock
Classe NI 40 NI 60 NI 80
Profil
NJ-64/200
NJ-64/220*
NJ-64/241
NJ-64/302
Dimensions
38
64
OSB
9.5 200 mm
220 mm
241 mm
302 mm
Etriers à brides supérieures.
1224-CPD-0166
ATE - 08/0371
NJ-64/356
NJ-64/406
NJ-89/200
NJ-89/220*
NJ-89/241
NJ-89/302
NJ-89/356
NJ-89/406
38
OSB
9.5
356 mm
406 mm
64
38
OSB
9.5
89
Désignation Poutre
ITWTFI65/200 Sabot à brides supérieures pour NJ 64 x 200
Désignation Poutre
50 mm
200 mm
220 mm
241 mm
302 mm
356 mm
406 mm
65 mm
92 mm
Connecteurs pour poutres en I

22
23
NORJOIST®
Le LVL ppeeuutt êêttrree uuttiilliisséé eenn ppoouuttrreess,, mmoonnttaannttss,, ppaannnneeaauuxx
ou tout autre élément de forme spéciale.
Nous consulter pour les sections disponibles en stock.
POUTRES EN I
En acier galvanisé d’une épaisseur de 1,2 mm, nos étriers offrent une
configuration standard. Ils sont très rapides et faciles à installer. Ils proposent
une solution économique pour une performance optimale .
LVL
LVL Épaisseur
(mm)
Largeur (mm)
200 225 260 300 360 400 450 500 600
S-Q 21 nous consulter
S-Q 27 • •
SS--QQ 3333 • • •
S 36 • • • • •
SS--QQ 3399 • • • •
SS--QQ 4455 • • • • •
SS--QQ 5511 • • • • • •
S-Q 57 • • • • • • •
SS--QQ 6633 • • • • • • • •
QQ 6699 • • • • • • • • •
S 75 • • • • • • • • •
S 90 nous consulter

Planchers courants Détails
Vue générale

24
25
NORJOIST®
Toitures
Pannes et chevrons
Détails
Ce tableau partiel est strictement indicatif et n’engage pas notre responsabilité. Toute mise en oeuvre devra faire l’objet d’une étude spécifique par un bureau d’étude ou un concepteur spécialisé.
POUTRES EN I

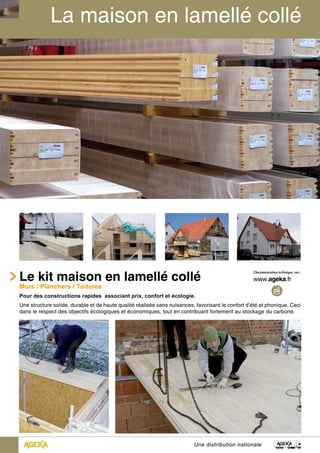

Le kit maison en lamellé collé
Murs / Planchers / Toitures
Pour des constructions rapides associant prix, confort et écologie.
Une structure solide, durable et de haute qualité réalisée sans nuisances, favorisant le confort d’été et phonique. Ceci
dans le respect des objectifs écologiques et économiques, tout en contribuant fortement au stockage du carbone.

COMPOSANTS STRUCTURELS
26
27

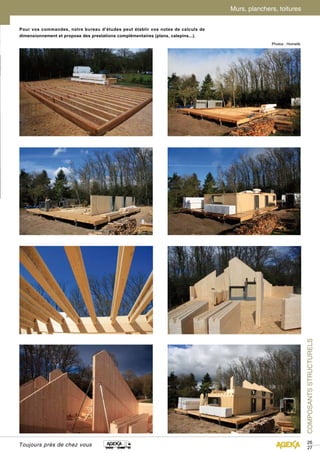

Murs, planchers, toitures
Pour vos commandes, notre bureau d’études peut établir vos notes de calculs de
dimensionnement et propose des prestations complémentaires (plans, calepins...).
Photos : Homelib

Montage facile murs, planchers et toitures...
... du « sur-mesure ».
Positionnement des premiers éléments en angle de référence.
Les modules arrivent sur le chantier.
Pose des modules et fixation à l’avancement. Progression mur par mur...
... et cloisons. Pose de planchers en modules d’épaisseur et dimensions adaptées.
Un gros oeuvre de très haute qualité - Un ouvrage facile à usiner ou modifier - Une planéité qui facilite tout le second oeuvre.
Une structure solide, durable et de haute qualité réalisée sans nuisances, favorisant le confort d’été et phonique. Ceci
dans le respect des objectifs écologiques et économiques, tout en contribuant fortement au stockage du carbone.

Pose des modules de toiture.
Modules ajustés à toutes les configurations.
Performance, légèreté et chaleur du bois
Caractéristiques :
> fabrication certifiée GL24h.
> séchage à 12%, grande stabilité dimensionnelle.
> profilage raboté pour un calibrage régulier.
Avantages :
> portées libres courantes jusqu’à 7,00 m.
> économies sur les fondations grâce à des charges réduites.
> tenue au feu structurelle SF30 à SF120 selon l’épaisseur.
> pose facile et rapide en toute sécurité.
> contribution à l’amélioration phonique de la construction.
> construction sèche exploitable de suite.
Le mur massif manuportable :
••• EEnn ddeeuuxx llaarrggeeuurrss ssttaannddaarrdd aavveecc uunnee ééppaaiisssseeuurr ddee 1100 ccmm..
Disponibles en paquets de 4 barres de 13,50 m de longueur.
••• PPoossssiibbiilliittéé ddee ddéébbiitt ssuurr lliissttee,, vvooiirr ttaaiillllaaggee ccoommpplleett :: nous consulter.
••• LLaa rrééaalliissaattiioonn ddee mmuurrss mmaassssiiffss aavveecc ttoouuss sseess aavvaannttaaggeess eesstt ppoossssiibbllee ssaannss
moyens exceptionnels, mettant cette construction de qualité à la portée de
tout projet de maison ou d’agrandissement.
28
29
Positionnement d’un pignon.
Solution de plancher rigide...
... réalisé en un temps record !
Toiture plane et massive...
Fabrication GL24h Épicéa.
profilage raboté.
Solution idéale en rénovation
et pour des extensions.
Largeurs : brute > 360 et 560 mm - utile > 345 et 545 mm
100 mm
Longueur
( m)
Épaisseur
(cm)
Largeur utile
(cm)
Largeur
brute (cm)
Poids*
(kg/ml)
colis* m2 par colis
111333,,,555000 111000
54,5 56,0 25
4pces
29,63
34,5 3366,,00 1155 18,63
Fabrication selon vos besoins
Livraison :
• en barre de 12 m •• en débit sur liste • •••• en taillage sur mesure
Qualités disponibles :
• industrie non apparent. •••• sséélleeccttiioonn llaammeelllléé ccoolllléé..
Jointures hermétiques avec Airstop
(bande autocollante)
Bande très adhésive et très souple
pour un collage parfaitement étanche
à l’intérieur comme à l’extérieur. La
face collante est très résistante au
vieillissement et adaptée à presque
toutes les surfaces.

Épaisseur
(mm)
Largeur
utile (cm)
Poids
(kg/ml)
120
160 13
185
200 15
240 20
10
Largeur
brute
de 200 mm
à 1040 mm et plus.
Largeur
utile
Largeur brute
moins 15 mm
Épaisseur 80, 100, 120
....240 mm
Poids
ex : 100 mm
= 45 kg/m2

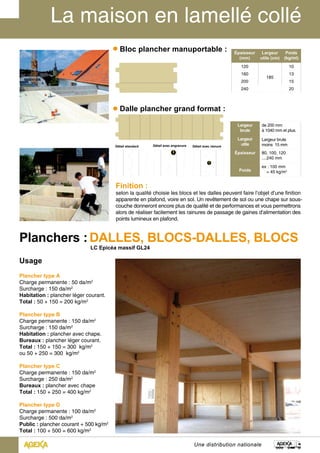

Planchers :DALLES, BLOCS-DALLES, BLOCS
Usage
LC Epicéa massif GL24
Plancher type A
Charge permanente : 50 da/m2
Surcharge : 150 da/m2
Habitation : plancher léger courant.
Total : 50 + 150 = 200 kg/m2
Plancher type B
Habitation : plancher avec chape.
Bureaux : plancher léger courant.
Total : 150 + 150 = 300 kg/m2
ou 50 + 250 = 300 kg/m2
Plancher type C
Bureaux : plancher avec chape
Total : 150 + 250 = 400 kg/m2
Plancher type D
Public : plancher courant + 500 kg/m2
Total : 100 + 500 = 600 kg/m2
Bloc plancher manuportable :
Dalle plancher grand format :
Finition :
selon la qualité choisie les blocs et les dalles peuvent faire l’objet d’une finition
apparente en plafond, voire en sol. Un revêtement de sol ou une chape sur sous-couche
donneront encore plus de qualité et de performances et vous permettrons
alors de réaliser facilement les rainures de passage de gaines d’alimentation des
points lumineux en plafond.

30
21

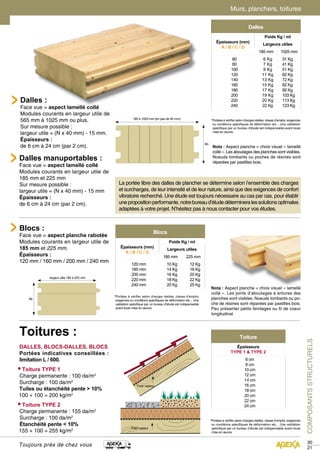

Dalles :
Face vue = aspect lamellé collé
Modules courants en largeur utile de
565 mm à 1025 mm ou plus.
Sur mesure possible :
largeur utile = (N x 40 mm) - 15 mm.
Épaisseurs :
de 6 cm à 24 cm (par 2 cm).
Toitures :
DALLES, BLOCS-DALLES, BLOCS
Portées indicatives conseillées :
limitation L / 600.
Blocs :
Face vue = aspect planche rabotée
185 mm et 225 mm.
Épaisseurs :
120 mm / 160 mm / 200 mm / 240 mm
Dalles
Épaisseurs (mm)
A / B / C / D
Poids Kg / ml
Largeurs utiles
118855 mmmm 11002255 mmmm
60
80
100
120
140
160
180
200
220
240
6 Kg
7 Kg
9 Kg
11 Kg
13 Kg
15 Kg
17 Kg
19 Kg
20 Kg
22 Kg
31 Kg
41 Kg
51 Kg
62 Kg
72 Kg
82 Kg
92 Kg
103 Kg
113 Kg
123 Kg
Nota : Aspect planche = choix visuel « lamellé
collé ». Les joints d’aboutages à entures des
planches sont visibles. Noeuds tombants ou po-che
de résines sont réparées par pastilles bois.
Peu présenter petits fendages ou fil de coeur
longitudinal.
Dalles manuportables :
Face vue = aspect lamellé collé
185 mm et 225 mm
Sur mesure possible :
largeur utile = (N x 40 mm) - 15 mm
Épaisseurs :
de 6 cm à 24 cm (par 2 cm).
Nota : Aspect planche = choix visuel « lamellé
collé ». Les aboutages des planches sont visibles.
Noeuds tombants ou poches de résines sont
réparées par pastilles bois.
Blocs
Épaisseurs (mm)
A / B / C / D
Poids Kg / ml
Largeurs utiles
185 mm 225 mm
120 mm
160 mm
200 mm
220 mm
240 mm
10 Kg
14 Kg
16 Kg
18 Kg
20 Kg
12 Kg
16 Kg
20 Kg
22 Kg
25 Kg
Toiture
Épaisseurs
TYPE 1 & TYPE 2
6 cm
8 cm
10 cm
12 cm
14 cm
16 cm
18 cm
20 cm
22 cm
24 cm
*Portées à vérifier selon charges réelles, classe d’emploi, exigences
ou conditions spécifiques de déformation etc... Une validation
spécifique par un bureau d’étude est indispensable avant toute
mise en oeuvre.
*Portées à vérifier selon charges réelles, classe d’emploi,
exigences ou conditions spécifiques de déformation etc... Une
validation spécifique par un bureau d’étude est indispensable
avant toute mise en oeuvre.
*Portées à vérifier selon charges réelles, classe d’emploi, exigences
ou conditions spécifiques de déformation etc... Une validation
spécifique par un bureau d’étude est indispensable avant toute
mise en oeuvre.
• Toiture TYPE 1
Tuiles ou étanchéité pente > 10%
100 + 100 = 200 kg/m2
• Toiture TYPE 2
Étanchéité pente < 10%
155 + 100 = 255 kg/m2
185 à 1025 mm (en pas de 40 mm).
ép.
ép.
largeur utile 185 à 225 mm
La portée libre des dalles de plancher se détermine selon l’ensemble des charges
et surcharges, de leur intensité et de leur nature, ainsi que des exigences de confort
vibratoire recherché. Une étude est toujours nécessaire au cas par cas. pour établir
une proposition performante, notre bureau d’étude déterminera les solutions optimales
adaptées à votre projet. N’hésitez pas à nous contacter pour vos études.

Éléments polyvalents pour murs, planchers & toitures
MM Crosslam, l’’atout qualité
dans la construction massive
en bois. Rapidité / Résistance / Stabilité
Des solutions performantes, modulables dans la forme
et la fonction pour toutes les constructions.
MM Crosslam est un composant de construction bois issu des technologies
de production de dernière génération. Moderne, performant et écologique, il se
prête à toutes les applications structurelles en bois (murs, planchers ou support
de couverture).
MM Crosslam s’intègre parfaitement aux concepts de maisons individuelles,
d’immeubles collectifs, de bâtiments industriels, commerciaux ou tertiaires, mais
aussi aux projets architecturaux et aux constructions publiques.
MM Crosslam est un panneau en bois massif de grand format qui offre
des solutions idéales pour les projets exigeants, tirant alors profit de ses
performances exceptionnelles.
Nouvelle génération de panneaux bois massif en plis croisés :
collage mélamine, en presse haute fréquence grand format.
Classe E1*, sans isocyanates.
*E1 : norme d’émission formaldéhyde la plus sévère : E ≤ 0.13 mg/m3
Valeurs mesurées sur panneaux MM : E ≤ 0.01 mg/m3.

MM Crosslam
Pose des murs
Pose de la toiture
Résistance :
imperméabl e au vent à pa r t i r
d’une épaisseur de 95 mm (3 plis)
sans nécessiter de protection
supplémentaire.
Déformations :
• parallèlement au plan du pli :
env. 0,01% par 1% de variation de
l’humidité du bois.
• perpendiculairement au plan du pli :
env. 0,2% par 1% de variation de
l’humidité du bois.
Coefficient thermique :
conductivité thermique du bois soit λK
env. 0,13 W/m°K.
Acoustique :
excellente insonorisation du fait de la
massivité des éléments.
Collage et taillage Déchargement
PoPsoes dee dse psl amnuchrsers PoPsoes dee dse psl amnuchrsers
Avantages :
• construction sèche et haut degré de préfabrication.
• ces panneaux permettent une mise en oeuvre économique simple et rapide.
• montage simple et rapide.
• structure principale et cloisonnements « porteurs ».
• éléments fabriqués en hauteurs d’étages.
• matériau de construction stable et homogène.
• construction en bois, massive et durable.
• architecture individualisée « sur mesure »
• ambiance chaude et agréable.
• excellente isolation thermique.
• excellent accumulateur thermique.
• insonorisation élevée.
Certification DIN Z-9.1-638
ATE 09/0036
Les panneaux massifs plis croisés...
... nouvelle génération
MM Crosslam offre des possibilités techniques de résistance et de finesse
structurelle pour les conceptions esthétiques tant dans l’architecture moderne
que dans les réalisations plus traditionnelles. La production répond aux exigences
qualitatives définies, contrôlées et certifiées par les organismes compétents.
La fabrication et le décompte sont réalisés selon les formats bruts de fabrication,
à savoir : 2,40 m / 2,65 m / 2,75 m / 2,90 m / 3,00 m.
En général, la production est complétée en usine par le taillage complet. Mise
à la dimension, coupe à longueur ou à forme ainsi que les fraisages sur un
centre d’usinage CNC automatisé à 100%, garantissant la parfaite conformité
avec vos éléments et exigences pour une livraison directe sur chantier.
Panneaux débités et usinés en usine
selon les plans d’exécution
32

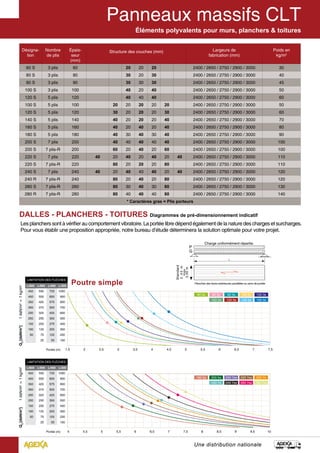

DALLES - PLANCHERS - TOITURES Diagrammes de pré-dimensionnement indicatif
Les planchers sont à vérifier au comportement vibratoire. La portée libre dépend également de la nature des charges et surcharges.
Pour vous établir une proposition appropriée, notre bureau d’étude déterminera la solution optimale pour votre projet.
Planches des faces extérieures parallèles au sens de portée
10,0
9,0
8,0
7,0
6,0
5,0
4,0
3,0
2,0
Désigna-tion
Nombre
de plis
Épais-seur
(mm)
Structure des couches (mm) Largeurs de
fabrication (mm)
Poids en
kg/m2
60 S 3 plis 60 20 20 20 2400 / 2650 / 2750 / 2900 / 3000 30
80 S 3 plis 80 30 20 30 2400 / 2650 / 2750 / 2900 / 3000 40
90 S 3 plis 90 30 30 30 2400 / 2650 / 2750 / 2900 / 3000 45
100 S 3 plis 100 40 20 40 2400 / 2650 / 2750 / 2900 / 3000 50
120 S 5 plis 120 40 40 40 2400 / 2650 / 2750 / 2900 / 3000 60
100 S 5 plis 100 20 20 20 20 20 2400 / 2650 / 2750 / 2900 / 3000 50
120 S 5 plis 120 30 20 20 20 30 2400 / 2650 / 2750 / 2900 / 3000 60
140 S 5 plis 140 40 20 20 20 40 2400 / 2650 / 2750 / 2900 / 3000 70
160 S 5 plis 160 40 20 40 20 40 2400 / 2650 / 2750 / 2900 / 3000 80
180 S 5 plis 180 40 30 40 30 40 2400 / 2650 / 2750 / 2900 / 3000 90
200 S 7 plis 200 40 40 40 40 40 2400 / 2650 / 2750 / 2900 / 3000 100
200 S 7 plis-R 200 60 20 40 20 60 2400 / 2650 / 2750 / 2900 / 3000 100
220 S 7 plis 220 40 20 40 20 40 20 40 2400 / 2650 / 2750 / 2900 / 3000 110
220 S 7 plis-R 220 80 20 20 20 80 2400 / 2650 / 2750 / 2900 / 3000 110
240 S 7 plis 240 40 20 40 40 40 20 40 2400 / 2650 / 2750 / 2900 / 3000 120
240 R 7 plis-R 240 80 20 40 20 80 2400 / 2650 / 2750 / 2900 / 3000 120
260 S 7 plis-R 260 80 30 40 30 80 2400 / 2650 / 2750 / 2900 / 3000 130
280 R 7 plis-R 280 80 40 40 40 80 2400 / 2650 / 2750 / 2900 / 3000 140
* Caractères gras = Plis porteurs
Charge uniformément répartie.
L
P
G
Standard
2 , 4 0 m
max
3,00 m
LIMITATION DES FLèCHES
L/600 L/500 L/400 L/300
450 550 725 1000
400 500 650 900
350 425 575 800
300 375 500 700
250 325 425 600
200 250 350 500
150 200 275 400
100 125 200 300
50 75 125 200
25 50 100
Portée (m)
L/600 L/500 L/400 L/300
450 550 725 1000
400 500 650 900
350 425 575 800
300 375 500 700
250 325 425 600
200 250 350 500
150 200 275 400
100 125 200 300
50 75 125 200
25 50 100
Poutre simple
Portée (m)
1,0

MMCrosslam
QC [daN/m2] *
L/600 L/500 L/400 L/300
600 725 900 1200
550 675 825 1100
450 550 725 1000
400 500 650 900
350 425 575 800
300 375 500 700
250 325 425 600
200 250 350 500
150 200 275 400
100 125 200 300
50 75 125 200
25 50 100
Portée (m)
QC [daN/m2] *
L/600 L/500 L/400 L/300
1450 1750 2175 2900
1350 1625 2025 2700
1250 1500 1875 2500
1150 1400 1725 2300
1050 1275 1575 2100
950 1150 1425 1900
850 1025 1275 1700
750 900 1125 1500
650 800 975 1300
500 625 800 1100
400 500 650 900
300 375 500 700
200 250 350 500
Poutre continue à deux travées
60 3s 80 3s 90 3s 100 5s 100 3s
120 5s 120 3s 140 5s 160 5s
2 2,5 3 3,5 4 4,5 5 5,5 6 6,5 7
180 5s 200 5s 200 7ss
220 7s
240 7s 240 7ss 260 7ss
220 7ss
280 7ss
3,5 4 4,5 5 5,5 6 6,5 7 7,5 8 8,5
Portée (m)
Charges de calcul pour pré
dimensionnement* :
P : Charges permanentes
(hors poids propre MM Crosslam, poids
pris en compte dans le diagramme)
S : Surcharges
(climatiques, exploitation)
Valeur de calcul pour l’abaque
QC = P + (1,20 x S)
L1
L2
si L1≠ L2 il faut Lmin ≥ 0,60 Lmax
L
Planches des faces extérieures parallèles au sens de portée
P
G
Standard
2 , 4 0 m
max
3,00 m
*
■ Toute mise en oeuvre devra faire l’objet d’une étude d’exécution.
■ En cas d’exigences de stabilité au feu, une vérification par calcul est nécessaire. Consultez-nous.
Les tableaux de dimenssionement sont fournis à titre strictement indicatif et ne peuvent servir de note de calcul.
34

Charges de calcul pour pré
dimensionnement* :
P : Charges permanentes
(hors poids propre MM-BSP, poids
pris en compte dans le diagramme)
S : Surcharges
(climatiques, exploitation)
Valeur de calcul pour l’abaque
NC = P + (1,20 x S)
DQ = Lames de parement en sens transversal, càd en position porteuse verticale.
*à considérer selon la configuration locale de concentration des charges.
P
G
Charge uniforme critique* pour 1 ml* de mur plein et SF 30 / 1 face*
m
t/10 ≈ m daN/000 10 m kg/1 ≈ m daN/1 (*) Hauteur du mur (m) = longueur de flambement
■ Toute mise en oeuvre devra faire l’objet d’une étude d’exécution.
■ En cas d’exigences de stabilité au feu, une vérification par calcul est nécessaire.
Consultez-nous.
Les tableaux de dimensionnement sont fournis à titre strictement indicatif et ne peuvent servir de note de calcul. Dé t e rmi n a t i o n d e l a c h a r g e
verticale admissible rapportée
à 1 ml de mur porteur.
Attention aux concentrations de charges.
• Portes et fenêtres...
• Appuis de poutres...
ou provenant de niveaux supérieurs :
• Poteaux ou autres charges localisées.
• Croisements de voiles...
Hypothèses complémentaires :
• Incidence de vent : 100 daN/m2.
• Stabilité au feu F30 par 1 face.
N adm.
W=100 daN/m²
H
N adm.

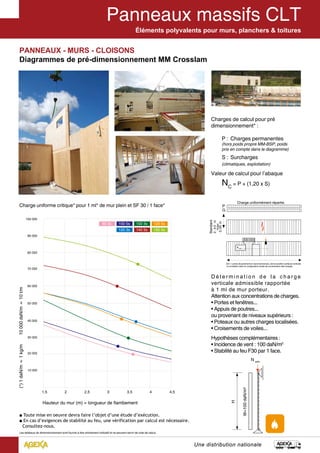

PANNEAUX - MURS - CLOISONS
Diagrammes de pré-dimensionnement MM Crosslam
Standard
2 , 4 0 m
max
3,00 m
1,5 2 2,5 3 3,5 4 4,5
100 000
90 000
80 000
70 000
60 000
50 000
40 000
30 000
20 000
10 000

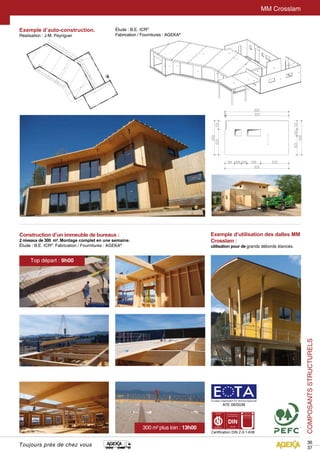

MM Crosslam
Exemple d’auto-construction.
Réalisation : J-M. Peyriguer
90.00°
90.00°
240.00°
4844 1200 2140 368 930 875
8552 930 875
210.00°
94 970 94 5278 94 960
1340 5466
90.00°
315 1300 1000 1100 7260
1000
2639 90.00°
150.00°
120.00°
90.00°
90.00°
90.00°
90.00°
Étude : B.E. ICR®
Fabrication / Fournitures : AGEKA®
90.00°
2100
90.00°
90.00°
54 1289
2400 1530 8219
2400 600 25 10357
6016 1340
1537
Construction d’un immeuble de bureaux :
2 niveaux de 300 m2. Montage complet en une semaine.
Étude : B.E. ICR®. Fabrication / Fournitures : AGEKA®
Exemple d’utilisation des dalles MM
Crosslam :
utilisation pour de grands débords élancés.
ATE 09/0036
Certification DIN Z-9.1-638
36

Pour planchers et toitures
Quatre éléments porteurs en bois pour toutes
vos solutions de planchers et toitures
LIGNATUR, composant bois innovant aux performances exceptionnelles, est
particulièrement adapté pour des structures porteuses avec un minimum de murs
ou de poutres, grâce à des portées libres importantes de 6 à 10 m, voire plus.
Ils forment des surfaces continues, remplissent des fonctions de déphasage, de
protection incendie et d’absorption. Ils s’utilisent partout où portées et charges
sont importantes. Ces éléments permettent de réaliser des planchers performants
et rigides, comparables à une dalle béton… en plus léger.
• Conception alvéolaire qui permet d’intégrer des réseaux, des isolants, des
compléments acoustiques ou phonique.
••• IIddééaall aauussssii bbiieenn ppoouurr ddeess pprroojjeettss aarrcchhiitteeccttuurraauuxx aauuddaacciieeuuxx qquuee ppoouurr ddeess oouuvvrraaggeess
courants.
• Résistance au feu allant jusqu’à la catégorie REI 90.
••• PPoossssiibbiilliittéé ddee sséélleeccttiioonnnneerr lleess qquuaalliittééss dd’’aassppeecctt ((AA,, NN,, GG,, JJ)) ddeess ssoouuss ffaacceess ppoouurr rrééaalliisseerr
diverses finitions de plafonds.
La performance tout en finesse
La finition esthétique
L’isolation thermique
L’acoustique & le phonique
ATE 11/0137

38
39

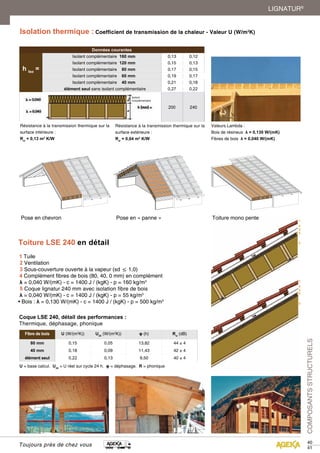

LIGNATUR®
Un choix en qualités de surface
Qualité A*
Utilisation apparente en habitation.
Surface rabotée propre, noeuds bien
adhérents, poches de résine isolées
corrigées par bouchonnage, sans
aucune différence de couleur due
au bleuissement et aux bandes de
pourriture rouges. La face apparente
des caissons madriers est ponçée
jusqu’à une hauteur d’élément de
240 mm.
Qualité N*
Utilisation apparente pour bâtiments
publics. Utilisation apparente en
habitation.
Surface rabotée propre, fentes de
retrait isolées, noeuds correctement
traités, poches de résine sèches
isolées, grosses poches de résine
corrigées par bouchonnage, sans
aucune différence de couleur due
au bleuissement et aux bandes de
pourriture rouges.
Type 1
Dimension de l’entaille : 20/250 mm
Trame : 81/400 mm
Qualité G
Utilisation apparente dans les
bâtiments commerciaux.
Noeuds tombants et poches de
résine de grande taille corrigées par
bouchonnage, fentes longitudinales
et différences de couleur admises
d a n s d e s p r o p o r t i o n s l i m i t é e s .
Correspond à la qualité BLC N
(qualité apparente) conforme à la
notice sur le bois lamellé-collé de
l’association Studiengemeinschaft
Holzleimbau e.V.
Qualité J
Utilisation non apparente
S a n s e x i g e n c e e n m a t i è r e d e
surface.
* Dans le cas des qualités apparentes
A et N, les noeuds sains sont fixés
par collage.
Possibilité sur demande d’appliquer sur les éléments finis en usine une lasure ou une protection contre la lumière.
Un répertoire acoustique
Type 5.1
Diamètre du trou : 15 mm
Trame : 40/40 mm
Type 7
Fibre de bois apparente
Type 8.1
Diamètre du trou : 8/380 mm
Trame : 48/600 mm
La multiplicité des configurations de perçage permet de varier l’aspect du plafond. Un seul élément peut répondre aux
exigences strictes en vigueur (grande portée, protection incendie, esthétique, protection phonique, absorption acoustique)
pour les planchers de séparation en école par exemple (retrouvez toutes les configurations sur www.ageka.fr).

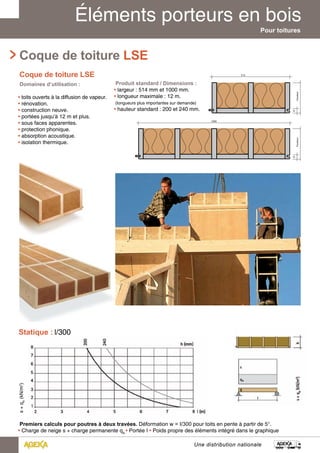

Pour toitures
514
Produit standard / Dimensions :
• largeur : 514 mm et 1000 mm.
• longueur maximale : 12 m.
(longueurs plus importantes sur demande)
• hauteur standard : 200 et 240 mm.
31
1000
31
ruetuaH rue tua H
Coque de toiture LSE
Coque de toiture LSE
Domaines d’utilisation :
• toits ouverts à la diffusion de vapeur.
• rénovation.
• construction neuve.
• portées jusqu’à 12 m et plus.
• sous faces apparentes.
• protection phonique.
• absorption acoustique.
• isolation thermique.
Statique : l/300
Premiers calculs pour poutres à deux travées. Déformation w = I/300 pour toits en pente à partir de 5°.
• Charge de neige s + charge permanente qA • Portée I • Poids propre des éléments intégré dans le graphique

Isolation thermique : Coefficient de transmission de la chaleur - Valeur U (W/m2K)
Données courantes
h Iso =
Isolant complémentaire 160 mm 00,,1133 00,,1122
élément seul sans isolant complémentaire 0,27 0,22
200 240
40
41
LIGNATUR®
Résistance à la transmission thermique sur la
surface intérieure :
Rsi = 0,13 m2 K/W
Isolant
complémentaire
Pose en chevron Pose en « panne » Toiture mono pente
Coque LSE 240, détail des performances :
Thermique, déphasage, phonique
surface extérieure :
Rsi = 0,04 m2 K/W
Toiture LSE 240 en détail
1 Tuile
2 Ventilation
3 Sous-couverture ouverte à la vapeur (sd ≤ 1,0)
4 Complément fibres de bois (80, 40, 0 mm) en complément
λ = 0,040 W/(mK) - c = 1400 J / (kgK) - p = 160 kg/m3
5 Coque lignatur 240 mm avec isolation fibre de bois
λ = 0,040 W/(mK) - c = 1400 J / (kgK) - p = 55 kg/m3
• Bois : λ = 0,130 W/(mK) - c = 1400 J / (kgK) - p = 500 kg/m3
Valeurs Lambda :
Bois de résineux λ = 0,130 W/(mK)
Fibres de bois λ = 0,040 W/(mK)
Fibre de bois U (W/(m2K)) U24 (W/(m2K)) φ (h) Rw (dB)
80 mm 0,15 0,05 13,82 44 ± 4
40 mm 0,18 0,09 11,43 42 ± 4
élément seul 0,22 0,13 9,50 40 ± 4
U = base calcul. U24 = U réel sur cycle 24 h. φ = déphasage. R = phonique

Caisson multiple LFE dalles alvéolaires
Caisson multiple LFE
En rénovation ou en construction neuve, des planchers ou des supports de toiture. D’une rigidité exceptionnelle même
pour des portées libres jusqu’à 10 m et plus. Réalisant en une seule intervention la fonction porteuse, le support continu
pour les revêtements et la sous face finie,
514
• planchers et toitures .
• surfaces apparentes.
• protection phonique.
Premiers calculs pour poutres à une travée.
Déformation w = I/600 pour planchers.
• Charge utile qN • charge permanente qA • Portée I • Poids propre des éléments intégré dans le graphique.
Déformation w = I/300 pour planchers et toitures (à partir d’une inclinaison de 5°)
Statique : l/600
Statique : l/300
1000
Hauteur
31
31
• largeur : 514 mm et 1000 mm.
• hauteur standard : 120/140/160/180
200/220/240/280/320 mm.
Hauteur
31
31

Données courantes
h Iso =
Isolant complémentaire 160 mm 000000000,,,,,,,,,111111111777777777 000000000,,,,,,,,,111111111666666666 000000000,,,,,,,,,111111111555555555 000000000,,,,,,,,,111111111444444444 000000000,,,,,,,,,111111111333333333 000000000,,,,,,,,,111111111333333333 000000000,,,,,,,,,111111111222222222 000000000,,,,,,,,,111111111111111111 000000000,,,,,,,,,111111111000000000
Isolant complémentaire 80 mm 00,,2266 00,,2244 0,22 0,20 00000,,,,,1111199999 00000,,,,,1111177777 00000,,,,,1111166666 00000,,,,,1111144444 00000,,,,,1111133333
Isolant complémentaire 60 mm 0,30 0,27 0,24 0,22 0,20 0000,,,,11119999 0000,,,,11118888 0000,,,,11116666 0000,,,,11114444
Isolant complémentaire 40 mm 00,,3355 00,,3311 0,28 0,25 00000,,,,,2222233333 00000,,,,,2222211111 00000,,,,,1111199999 00000,,,,,1111177777 00000,,,,,1111155555
élément seul sans isolant complémentaire 00000,,,,,5555544444 00000,,,,,4444455555 00000,,,,,3333388888 00000,,,,,3333333333 00000,,,,,3333300000 0,27 0,24 0,20 0,18
111122220000 111144440000 111166660000 111188880000 200 220 240 280 320
42
43

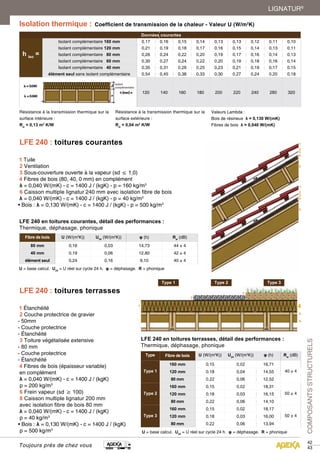

LIGNATUR®
LFE 240 : toitures courantes
1 Tuile
2 Ventilation
3 Sous-couverture ouverte à la vapeur (sd ≤ 1,0)
4 Fibres de bois (80, 40, 0 mm) en complément
λ = 0,040 W/(mK) - c = 1400 J / (kgK) - p = 160 kg/m3
6 Caisson multiple lignatur 240 mm avec isolation fibre de bois
λ = 0,040 W/(mK) - c = 1400 J / (kgK) - p = 40 kg/m3
• Bois : λ = 0,130 W/(mK) - c = 1400 J / (kgK) - p = 500 kg/m3
Fibre de bois U (W/(m2K)) U24 (W/(m2K)) φ (h) Rw (dB)
80 mm 0,16 0,03 14,73 44 ± 4
40 mm 0,19 0,06 12,80 42 ± 4
élément seul 0,24 0,16 9,10 40 ± 4
Rsi = 0,13 m2 K/W
Rsi = 0,04 m2 K/W
Valeurs Lambda :
LFE 240 : toitures terrasses
1 Étanchéité
2 Couche protectrice de gravier
- 50mm
- Couche protectrice
- Étanchéité
3 Toiture végétalisée extensive
- 80 mm
- Couche protectrice
- Étanchéité
4 Fibres de bois (épaisseur variable)
en complément
λ = 0,040 W/(mK) - c = 1400 J / (kgK)
p = 200 kg/m3
6 Frein vapeur (sd ≥ 100)
8 Caisson multiple lignatur 200 mm
avec isolation fibre de bois 80 mm
λ = 0,040 W/(mK) - c = 1400 J / (kgK)
p = 40 kg/m3
• Bois : λ = 0,130 W/(mK) - c = 1400 J / (kgK)
p = 500 kg/m3
Type 1 Type 2 Type 3
Type Fibre de bois U (W/(m2K)) U24 (W/(m2K)) φ (h) Rw (dB)
Type 1
160 mm 0,15 0,02 16,71
120 mm 0,18 00,,0044 1144,,5555 40 ± 4
80 mm 0,22 00,,0066 1122,,5522
Type 2
160 mm 0,15 0,02 18,31
120 mm 0,18 00,,0033 1166,,1155 50 ± 4
80 mm 0,22 00,,0066 1144,,1100
Type 3
160 mm 0,15 0,02 18,17
120 mm 0,18 00,,0033 1166,,0000 50 ± 4
80 mm 0,22 00,,0066 1133,,9944
LFE 240 en toitures courantes, détail des performances :
LFE 240 en toitures terrasses, détail des performances :
Isolant
complémentaire

Caisson madrier LKE, le manuportable
En rénovation ou en construction neuve. Idéal pour la rénovation, la création de plancher dans un bâtiment existant ou
dans un endroit d’accès difficile. Sa légèreté, sa manutention extrêmement facile facilitent une pose des plus simple
pour un résultat optimal.
Caisson madrier LKE
•• ttooiittuurreess..
• planchers.
• surfaces apparentes.
• isolation phonique.
• pose manuelle.
200
Hauteur
31
31
• largeur : 200 mm.
(longueurs plus importantes sur demande)
• hauteur standard : 120/140/160/180
200/220/240/280/320 mm.
Déformation w = I/600 pour planchers.
Déformation w = I/450 pour planchers et toits plats (avec une inclinaison maxaximum de 5%)
Statique : l/600
Statique : l/450

44
45
LIGNATUR®
Toit cintré Plancher :
Les caissons madriers Lignatur se prêtent de même à la construction de plancher
à structure continue.
Rsi = 0,13 m2 K/W
Rsi = 0,04 m2 K/W
Valeurs Lambda :
Données courantes
h Iso =
Isolant complémentaire 120 mm 0,22 0,21 0,20 000000,,,,,,111111999999 000000,,,,,,111111999999 000000,,,,,,111111888888 000000,,,,,,111111888888 000000,,,,,,111111777777 000000,,,,,,111111666666
Isolant complémentaire 80 mm 0,28 0,26 0,25 00,,2244 00,,2244 0,22 0,21 0,20 0,19
Isolant complémentaire 60 mm 00,,3333 00,,3300 0,28 0,27 0,27 0,25 00,,2244 00,,2233 0,22
Isolant complémentaire 40 mm 00000,,,,,3333399999 00000,,,,,3333366666 00000,,,,,3333333333 00000,,,,,3333311111 00000,,,,,3333311111 0,28 0,27 00,,2266 00,,2244
élément seul sans isolant complémentaire 000000,,,,,,666666111111 000000,,,,,,555555111111 000000,,,,,,444444444444 000000,,,,,,333333999999 000000,,,,,,333333555555 000000,,,,,,333333111111 0,28 0,25 0,22
111122220000 111144440000 111166660000 111188880000 200 220 240 280 320
Isolant
complémentaire

• Utilisation d’outils simples • Poids maximal : 9 kg/m • Capacité porteuse élevée pour un poids propre
faible et une hauteur statique minimum. Précision d’ajustage avec double assemblage à feuillure.
lamellé-collé sans composition de sol.
Isolation thermique :
• Hauteur 150mm, isolation en fibres de
bois : Valeur U = 0,46 W/m2K
• Hauteur 190mm, isolation en fibres de
bois : Valeur U = 0,36 W/m2K
Résistance à la transmission
thermique :
Rsi = 0,13 m2K/W
Rse = 0,04 m2K/W
Valeurs Lambda :
λ Bois de résineux = 0,130 W/mK
λ Fibres de bois = 0,040 W/mK
Installations :
Pour les éléments Easy non isolés,
une âme est plaçée de manière à ce
qu’il reste un espace suffisant pour
l’installation des câbles électriques.
Pour l’intégration de lampes à spot,
s’assurer des dispositions spécifiques
à respecter.
Travailler facilement sans pertes :
Découpez proprement les éléments Easy
à l’aide d’outils courants. L’alignement,
les uns derrière les autres, des morceaux
restants pour servir d’élément non
porteur entre les éléments porteurs*,
permet de ménager le budget.
*à prendre en compte lors du calcul de
charge des portées.
Montage :
Mesurer le premier élément, le mettre
en place et visser avec l’appui. Pousser
l’élément suivant sans joint contre le
précédent puis visser. Vissage horizontal
des éléments environ tous les 1,5m (vis
Ø 8mm, l = 260mm). Prévoir un joint
de décharge pour les largeurs de pose
supérieures.
Protection phonique :
Que ce soit avec ou sans isolant, la
protection phonique des éléments Easy
est identique à celle d’un plancher en
poutres en bois ou d’un plancher en bois
200
• Hauteur 150mm
Longueur standard 5,5m
• Hauteur 190mm
Longueur standard 6,5m
(Longueurs spéciales sur demande)
• Largeur 200mm
• Dimension de la trame 200mm
150/190
25 25
• Poids maximal : 9 kg/m
Passage des câbles
électriques pour
éléments non isolés.
Bande d’isolation en
rouleau adaptée à
l’élément.
Lignatur EASY, le plancher malin

LIGNATUR®

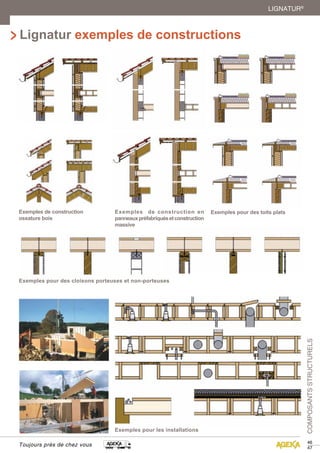

Lignatur exemples de constructions
Exemples de construction
ossature bois
Exemples de construction en
panneaux préfabriqués et construction
massive
Exemples pour des toits plats
Exemples pour des cloisons porteuses et non-porteuses
Exemples pour les installations
46

Photos et illustrations non contractuelles.
Bien que ce catalogue soit établi avec le plus grand soin, les informations qu'il contient peuvent être amenées à évoluer.
Aucune reproduction, même partielle, de ce guide ne peut être faite sans l'autorisation de la société Ageka®.
(Votre cachet commercial ou vos coordonnées)
Fax - Consultation
Document à photocopier et à faxer au :
03 89 29 01 04
• Votre référence DEVIS : ...............................................
• Désignation PROJET :...................................................
.........................................................................................
• Interlocuteur :.................................................................
• DATE : ........../ ........../ ..........
Sàrl - 13, allée Ettore Bugatti - 68000 COLMAR
Tél. 03 89 29 00 69 - Fax 03 89 29 01 04
www.ageka.fr

Ageka structures 2014

Contenu connexe

Tendances

En vedette

Similaire à Ageka structures 2014

Plus de Ageka

Ageka structures 2014
