![28
29
ISOLATIONCHANVRE
LE CHANVRE FRANÇAIS®
Toujours près de chez vous
Le chanvre en panneau
épaisseur (mm) R m2
. °K/W Largeur (cm) Longueur (cm) m2
/panneau
45 mm 1,12 57,5 cm 120 cm 0,69
60 mm 1,50 57,5 cm 120 cm 0,69
80 mm 2,00 57,5 cm 120 cm 0,69
100 mm 2,50 57,5 cm 120 cm 0,69
120 mm 3,00 57,5 cm 120 cm 0,69
140 mm 3,50 57,5 cm 120 cm 0,69
200 mm 5,00 57,5 cm 120 cm 0,69
Caractéristiques techniques
Marquage des panneaux selon normes ETA - 06 / 0040 ou Z-23.16-1598
Résistance au feu selon norme EN E
Conductivité thermique déclarée λD [W/(m*K)] 0,040
Densité ρ [kg / m3] env. 40
Facteur de résistance à la diffusion de vapeur d’eau μ 1-2
Capacité thermique massique c [J / (kg*K)] 1700
Résistivité hydraulique à l‘écoulement de l‘air [(kPa*s)/m2] 2
Composants Fibre de chanvre, phosphate d’ammonium, fibres de polyoléfines
Code recyclage (EAK) 170604
L’utilisation du chanvre dans la
construction s’appuie sur trois qualités
de la plante : son pouvoir isolant, la
résistance mécanique de ses fibres et
la faible densité de la chènevotte.
Hydro-régulateur
Il dispose d’une forte perméabilité
à la vapeur d’eau ce qui le rend
p a r t i c u l i è r e m e n t a d a p t é a u x
constructions ouvertes à la diffusion.
Thermo-régulateur
Il assure une excellente protection
contre les fortes variations des
chaleurs estivales et les pics de grand
froid hivernaux.
Sa capacité d’absorption et d’inertie
thermique permet d’amortir et de
différer le passage de la chaleur.
Isolant acoustique
Il atténue considérablement la
transmission et la réverbération des
ondes sonores les plus diverses.
Écologique
La culture du chanvre ne nécessite
pas ou peu d’engrais. Cultivé
sans irrigation, le chanvre est très
apprécié pour la rotation des cultures.
Applications
En construction comme en
rénovation, le chanvre est idéal
pour :
• L’isolation de tous les murs.
• L’isolation des planchers.
• L’isolation entre les chevrons.
• L’isolation sous rampants.
« Le Chanvre Français®
» se stocke
verticalement et se travaille au sec.
« Le Chanvre Français » se travaille
comme un isolant classique. Étant un
matériau naturel et ne dégageant pas
de poussière, sa pose ne nécessite
pas de tenue de protection.
Il est disponible :
• En rouleaux ou en panneaux.
• En vrac pour le jointement des
huisseries et le remplissage des fentes ;
les joints entre les murs et les poutres ;
les raccords et interstices autour des
fenêtres et des portes.
• En lés pour les sous-planchers
(parquet flottant, aggloméré, laminé).
Ils peuvent également être utilisés
sur des plafonds massifs et servir de
couche séparatrice entre des éléments
de construction en bois ou pour séparer
des cloisons et des plafonds.](https://image.slidesharecdn.com/agekaisolation2014-140526035927-phpapp02/85/Ageka-isolation-2014-29-320.jpg)
Téléchargé parAgeka
Ageka isolation 2014
Ageka propose une large gamme d'isolants naturels adaptés aux nouvelles constructions et à la rénovation, en mettant l'accent sur l'efficacité énergétique et le respect de l'environnement. Les produits incluent la ouate de cellulose, le chanvre, le liège expansé et divers systèmes d'étanchéité, offrant des solutions performantes pour améliorer l'isolation thermique et acoustique. Le document fournit des informations techniques sur chaque isolant, ses avantages, et des conseils de mise en œuvre.
Contenu connexe
Ageka isolation 2014
- 1.

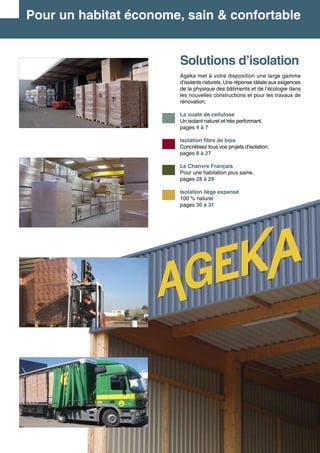

- 2. Solutions d’isolation Ageka metà votre disposition une large gamme d’isolants naturels. Une réponse idéale aux exigences de la physique des bâtiments et de l’écologie dans les nouvelles constructions et pour les travaux de rénovation. La ouate de cellulose Un isolant naturel et très performant. pages 4 à 7 Isolation fibre de bois Concrétisez tous vos projets d’isolation. pages 8 à 27 Le Chanvre Français Pour une habitation plus saine. pages 28 à 29 Isolation liège expansé 100 % naturel pages 30 à 31 Pour un habitat économe, sain & confortable

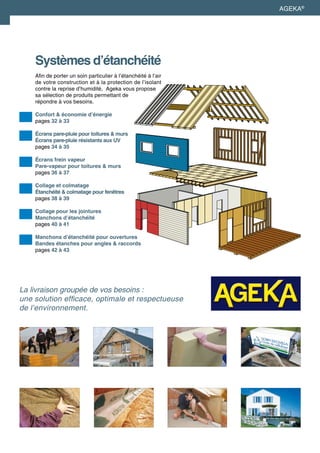

- 3. Systèmes d’étanchéité Afin deporter un soin particulier à l’étanchéité à l’air de votre construction et à la protection de l’isolant contre la reprise d’humidité, Ageka vous propose sa sélection de produits permettant de répondre à vos besoins. Confort & économie d’énergie pages 32 à 33 Écrans pare-pluie pour toitures & murs Écrans pare-pluie résistants aux UV pages 34 à 35 Écrans frein vapeur Pare-vapeur pour toitures & murs pages 36 à 37 Collage et colmatage Étanchéité & colmatage pour fenêtres pages 38 à 39 Collage pour les jointures Manchons d’étanchéité pages 40 à 41 Manchons d’étanchéité pour ouvertures Bandes étanches pour angles & raccords pages 42 à 43 AGEKA® La livraison groupée de vos besoins : une solution efficace, optimale et respectueuse de l’environnement.

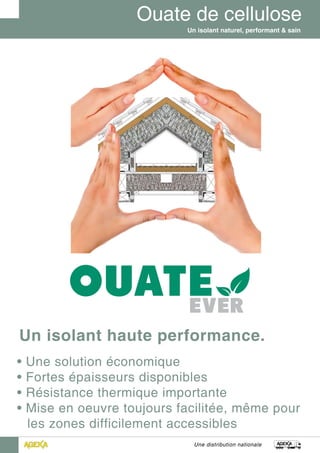

- 4. Une distribution nationale Unisolant naturel, performant & sainUn isolant naturel, performant & sain Un isolant haute performance. • Une solution économique • Fortes épaisseurs disponibles • Résistance thermique importante • Mise en oeuvre toujours facilitée, même pour les zones difficilement accessibles

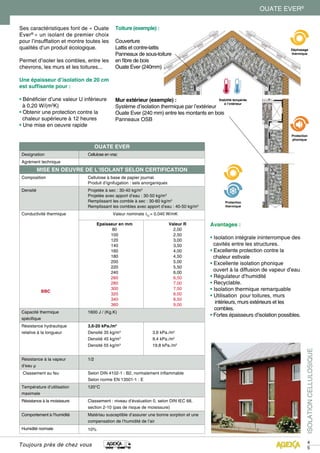

- 5. ISOLATIONCELLULOSIQUE 4 5 Toujours près dechez vous OUATE EVER® Ses caractéristiques font de « Ouate Ever® » un isolant de premier choix pour l’insufflation et montre toutes les qualités d’un produit écologique. Permet d’isoler les combles, entre les chevrons, les murs et les toitures... Une épaisseur d’isolation de 20 cm est suffisante pour : • Bénéficier d’une valeur U inférieure à 0,20 W/(m2 K) • Obtenir une protection contre la chaleur supérieure à 12 heures • Une mise en oeuvre rapide Avantages : • Isolation intégrale ininterrompue des cavités entre les structures. • Excellente protection contre la chaleur estivale • Excellente isolation phonique ouvert à la diffusion de vapeur d’eau • Régulateur d’humidité • Recyclable. • Isolation thermique remarquable • Utilisation pour toitures, murs intérieurs, murs extérieurs et les combles. • Fortes épaisseurs d’isolation possibles. OUATE EVER Designation Cellulose en vrac Agrément technique MISE EN OEUVRE DE L’ISOLANT SELON CERTIFICATION Composition Cellulose à base de papier journal. Produit d’ignifugation : sels anorganiques Densité Projetée à sec : 30-40 kg/m3 Projetée avec apport d’eau : 30-50 kg/m3 Remplissant les comble à sec : 30-60 kg/m3 Remplissant les combles avec apport d’eau : 40-50 kg/m3 Conductivité thermique BBC Valeur nominale λD = 0,040 W/mK Epaisseur en mm 80 100 120 140 160 180 200 220 240 260 280 300 320 340 360 Valeur R 2,00 2,50 3,00 3,50 4,00 4,50 5,00 5,50 6,00 6,50 7,00 7,50 8,00 8,50 9,00 Capacité thermique spécifique 1600 J / (Kg.K) Résistance hydraulique relative à la longueur 3,6-20 kPa./m2 Densité 35 kg/m3 Densité 45 kg/m3 Densité 55 kg/m3 3,6 kPa./m2 9,4 kPa./m2 19,8 kPa./m2 Résistance à la vapeur d’eau μ 1/2 Classement au feu Selon DIN 4102-1 : B2, normalement inflammable Selon norme EN 13501-1 : E Température d’utilisation maximale 120°C Résistance à la moisissure Classement : niveau d’évaluation 0, selon DIN IEC 68, section 2-10 (pas de risque de moisissure) Comportement à l’humidité Matériau susceptible d’assurer une bonne sorption et une compensation de l’humidité de l’air Humidité normale 10% Mur extérieur (exemple) : Système d’isolation thermique par l’extérieur Ouate Ever (240 mm) entre les montants en bois Panneaux OSB Toiture (exemple) : Couverture Lattis et contre-lattis Panneaux de sous-toiture en fibre de bois Ouate Ever (240mm) Stabilité tempérée à l’intérieur Déphasage thermique Protection phonique Protection thermique

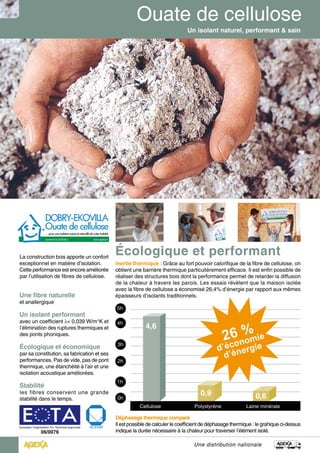

- 6. La construction boisapporte un confort exceptionnel en matière d’isolation. Cette performance est encore améliorée par l’utilisation de fibres de cellulose. Une fibre naturelle et anallergique Un isolant performant avec un coefficient λ< 0,039 W/m°K et l’élimination des ruptures thermiques et des ponts phoniques. Écologique et économique par sa constitution, sa fabrication et ses performances. Pas de vide, pas de pont thermique, une étanchéité à l’air et une isolation acoustique améliorées. Stabilité les fibres conservent une grande stabilité dans le temps. Un isolant naturel, performant & sain powered by ISOCELL www.ageka.fr Inertie thermique : Grâce au fort pouvoir calorifique de la fibre de cellulose, on obtient une barrière thermique particulièrement efficace. Il est enfin possible de réaliser des structures bois dont la performance permet de retarder la diffusion de la chaleur à travers les parois. Les essais révèlent que la maison isolée avec la fibre de cellulose a économisé 26,4% d’énergie par rapport aux mêmes épaisseurs d’isolants traditionnels. Déphasage thermique comparé Il est possible de calculer le coefficient de déphasage thermique : le grahique ci-dessus indique la durée nécessaire à la chaleur pour traverser l’élément isolé. 5h Cellulose Polystyrène Laine minérale 4h 3h 2h 1h 0h 0,9 4,6 0,6 Une distribution nationale Écologique et performant European Organisation For Technical Approvals 06/0076

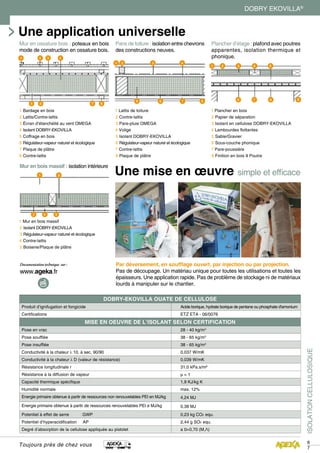

- 7. ISOLATIONCELLULOSIQUE 6 7 DOBRY EKOVILLA® DOBRY-EKOVILLA OUATEDE CELLULOSE Produit d’ignifugation et fongicide Acide borique, hydrate borique de pentane ou phosphate d'amonium Certifications ETZ ETA - 06/0076 MISE EN OEUVRE DE L’ISOLANT SELON CERTIFICATION Pose en vrac 28 - 40 kg/m3 Pose soufflée 38 - 65 kg/m3 Pose insufflée 38 - 65 kg/m3 Conductivité à la chaleur λ 10, à sec, 90/90 0,037 W/mK Conductivité à la chaleur λ D (valeur de résistance) 0,039 W/mK Résistance longitudinale r 31,0 kPa.s/m² Résistance à la diffusion de vapeur μ = 1 Capacité thermique spécifique 1,9 KJ/kg K Humidité normale max. 12% Energie primaire obtenue à partir de ressources non renouvelables PEI en MJ/kg 4,24 MJ Energie primaire obtenue à partir de ressources renouvelables PEI e MJ/kg 0,38 MJ Potentiel à effet de serre GWP 0,23 kg CO2 equ. Potentiel d’hyperacidification AP 2,44 g SO2 equ. Degré d’absorption de la cellulose appliquée au pistolet a Ω=0,70 (M,Λ) Toujours près de chez vous Une application universelle Une mise en œuvre simple et efficace Mur en bois massif : isolation intérieure 1 Mur en bois massif 2 Isolant DOBRY-EKOVILLA 3 Régulateur-vapeur naturel et écologique 4 Contre-lattis 5 Boiserie/Plaque de plâtre Plancher d’étage : plafond avec poutres apparentes, isolation thermique et phonique. 1 Plancher en bois 2 Papier de séparation 3 Isolant en cellulose DOBRY-EKOVILLA 4 Lambourdes flottantes 5 Sable/Gravier 6 Sous-couche phonique 7 Pare-poussière 8 Finition en bois 9 Poutre Pans de toiture : isolation entre chevrons des constructions neuves. 1 Lattis de toiture 2 Contre-lattis 3 Pare-pluie OMEGA 4 Volige 5 Isolant DOBRY-EKOVILLA 6 Régulateur-vapeur naturel et écologique 7 Contre-lattis 8 Plaque de plâtre Par déversement, en soufflage ouvert, par injection ou par projection. Pas de découpage. Un matériau unique pour toutes les utilisations et toutes les épaisseurs. Une application rapide. Pas de problème de stockage ni de matériaux lourds à manipuler sur le chantier. Mur en ossature bois : poteaux en bois mode de construction en ossature bois. 1 Bardage en bois 2 Lattis/Contre-lattis 3 Écran d’étanchéité au vent OMEGA 4 Isolant DOBRY-EKOVILLA 5 Coffrage en bois 6 Régulateur-vapeur naturel et écologique 7 Plaque de plâtre 8 Contre-lattis

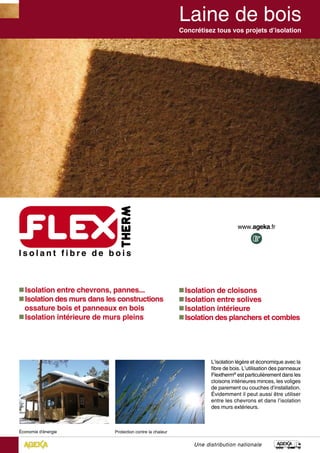

- 8. Isolation entre chevrons,pannes... Isolation des murs dans les constructions ossature bois et panneaux en bois Isolation intérieure de murs pleins L’isolation légère et économique avec la fibre de bois. L’utilisation des panneaux Flextherm® est particulièrement dans les cloisons intérieures minces, les voliges de parement ou couches d’installation. Évidemment il peut aussi être utiliser entre les chevrons et dans l’isolation des murs extérieurs. Concrétisez tous vos projets d’isolation Une distribution nationale Isolation de cloisons Isolation entre solives Isolation intérieure Isolation des planchers et combles
- 9. Important déphasage : Avec200 mm, 10h de déphasage assurent un confort intérieur malgré plusieurs jours de grande chaleur ou de grand froid. 1220 580 40 50 60 80 100 120 140 160 180 200 400 500 600 700 800 900 900 900 900 900 Acermi Fibres de bois, fibres polyoléfines 7%, polyphosphate d’ammonium 8%. Procédé par voie sèche 2100 J(kg.K) 40 kg/m3 ≥ 1,0kPa 3 λcertifiée = 0,039 W/(mK) 40 50 60 80 100 120 140 160 180 200 0,75 1,25 1,50 2,05 2,55 3,05 3,55 4,10 4,60 5,10 ≥ 5kPa.s/m2 ≥ 4MN/m3 EN 13501-1: E FLEXTHERM : Panneaux en fibre de bois Longueur (mm) Largeur (mm) Épaisseur nominale (mm) Entraxe max. (mm) Agrément technique Composition Procédé de fabrication Capacité thermique Masse volumique apparente Résistance à la traction perpendiculaire au plan du panneau Facteur de résistance à la diffusion de vapeur d’eau µ Conductivité thermique λ(W/mK) certifiée Résistance thermique spécifique R (m²K/W) Épaisseur (mm) R (m2 K/W) Résistance au passage de l’air Rigidité dynamique Réaction au feu Une faible conductivité, une gamme d’épaisseur allant jusqu’à 200 mm, et des performances certifiées par ACERMI : quoi de mieux pour isoler les toits, les murs et les plafonds ? Flexibilité et stabilité : Les panneaux Flextherm® s’intercalent entre les chevrons, les montants ou profils sans nécessiter de fixation complémentaire. Ils s’accommodent de toutes les irrégularités qui sont le propre des travaux de rénovation. Comme un ressort, les panneaux se pressent contre les chevrons, jugulent tout courant d’air intempestifetempêchenttoutphénomène de condensation dès lors que les règles de mise en oeuvre sont respectées. Une protection thermique optimale pour la réduction de vos frais de chauffage. FLEXTHERM® Toujours près de chez vous ISOLATIONFIBREDEBOIS 9 9

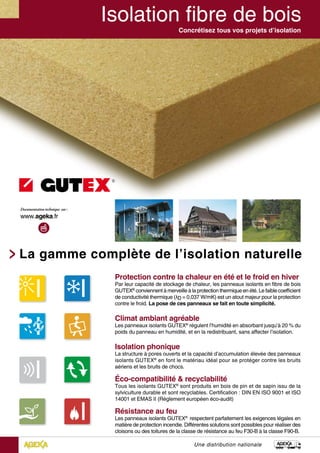

- 10. Concrétisez tous vosprojets d’isolation Protection contre la chaleur en été et le froid en hiver Par leur capacité de stockage de chaleur, les panneaux isolants en fibre de bois GUTEX® conviennent à merveille à la protection thermique en été. Le faible coefficient de conductivité thermique (λD = 0,037 W/mK) est un atout majeur pour la protection contre le froid. La pose de ces panneaux se fait en toute simplicité. Climat ambiant agréable Les panneaux isolants GUTEX® régulent l’humidité en absorbant jusqu’à 20 % du poids du panneau en humidité, et en la redistribuant, sans affecter l’isolation. Isolation phonique La structure à pores ouverts et la capacité d’accumulation élevée des panneaux isolants GUTEX® en font le matériau idéal pour se protéger contre les bruits aériens et les bruits de chocs. Éco-compatibilité & recyclabilité Tous les isolants GUTEX® sont produits en bois de pin et de sapin issu de la sylviculture durable et sont recyclables. Certification : DIN EN ISO 9001 et ISO 14001 et EMAS II (Règlement européen éco-audit) Résistance au feu Les panneaux isolants GUTEX® respectent parfaitement les exigences légales en matière de protection incendie. Différentes solutions sont possibles pour réaliser des cloisons ou des toitures de la classe de résistance au feu F30-B à la classe F90-B. La gamme complète de l’isolation naturelle Une distribution nationale
- 11. Exempled’utilisationdespanneauxisolantsGUTEX® ISOLATIONFIBREDEBOIS 10 11 GUTEX® Toujours près dechez vous Les panneaux GUTEX se caractérisent par une isolation phonique, une ouverture à la diffusion et une régulation de l’humidité élevées. Ils satisfont de manière optimale aux exigences de la physique des bâtiments et de l’écologie, dans les nouvelles constructions ou en rénovation. Multiplex-top ép. : 18, 22, 28, 35 mm Format : 75 x 250 cm Ultratherm ép. : 50,60,80,100,120 mm Format : 60 x 178 cm Thermosafe Homogen ép. : 20 à 240 mm Format : 62,5 x 120 cm Variante Thermosafe ép. : 20 à 100 mm Format : 62,5 x 120 cm ThermoFlex ép. : 40 à 240 mm Format : 57,5 x 122 cm ThermoFlat ép. : 100 à 160 mm Format : 60 x 123 cm Thermoinstal ép. : 50 mm Format : 60 x 125 cm Thermosafe-wd ép. : 20 à 160 mm Format : 60 x 125 cm Thermosafe-nf ép. : 41/40 mm Format : 38 x 119 cm Thermoroom ép. : 20 à 100 mm Format : 50 x 120 cm Thermofloor ép. : 21/20 & 31/30 mm Format : 60 x 120 cm Happy Step ép. : 4 & 6 mm Format : 59 x 86 cm Thermowall / Thermowall gf ép. : 20 à 160 mm Formats : 59 x 125 cm 60 x 83 / 130 cm 125 x 260 / 280 cm Standard-n ép. : 6 -18 mm Formats:100x250cm 150 x 250 cm Multitherm ép. : 20 à 160 mm Format : 60 x 127 cm European Organisation For Technical Approvals
- 12. Multiplex-top ép. : 18,22, 28, 35 mm Format / 75 x 250 cm Ultratherm ép. : 50,60,80,100,120 mm Format : 60 x 178 cm Variante Thermosafe ép./ 20 à 100 mm Format : 62,5 x 120 cm ThermoFlex ép. : 40 à 240 mm Format : 57,5 x 122 cm ThermoFlat ép. : 100 à 160 mm Format : 60 x 123 cm Isolation toitures et sous-toitures Une distribution nationale Isolation de toiture et entre chevrons Multiplex-Top / Ultratherm / Thermosafe-homogen / Thermosafe / Thermoflex. L’isolation de toiture peut aussi protéger de la chaleur en été. Thermoflex est le panneau en bois flexible pour l’isolation entre les chevrons et les colombages. Les panneaux, d’une épaisseur allant jusqu’à 200 mm, peuvent être posés en une seule fois. Multiplex-top sur les chevrons Thermoflex Thermosafe-homogen Pare-vapeur / Étanchéité à l’air Lattis Habillage Construction neuve (vu de l’extérieur) Tuile Lattis Multiplex-top entre les chevrons Thermoflex Thermosafe-homogen Thermosafe-wd avec rainure et languette Pare-vapeur / Étanchéité à l’air Lattis et habillage Rénovation (vu de l’intérieur) Exempled’utilisationdespanneauxisolantsGUTEX® Isolation des toitures Thermosafe Homogen ép. : 20 à 240 mm Format : 62,5 x 120 cm

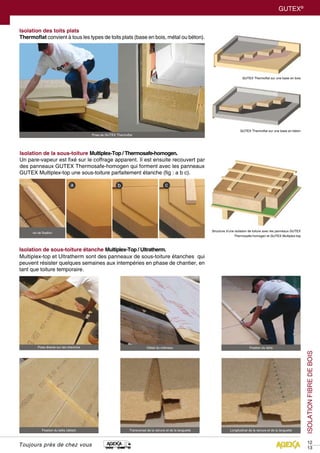

- 13. 12 13 GUTEX® Toujours près dechez vous Isolation de la sous-toiture Multiplex-Top / Thermosafe-homogen. Un pare-vapeur est fixé sur le coffrage apparent. Il est ensuite recouvert par des panneaux GUTEX Thermosafe-homogen qui forment avec les panneaux GUTEX Multiplex-top une sous-toiture parfaitement étanche (fig : a b c). Isolation de sous-toiture étanche Multiplex-Top / Ultratherm. Multiplex-top et Ultratherm sont des panneaux de sous-toiture étanches qui peuvent résister quelques semaines aux intempéries en phase de chantier, en tant que toiture temporaire. Isolation des toits plats Thermoflat convient à tous les types de toits plats (base en bois, métal ou béton). Structure d’une isolation de toiture avec les panneaux GUTEX Thermosafe-homogen et GUTEX Multiplex-top vis de fixation GUTEX Thermoflat sur une base en bois GUTEX Thermoflat sur une base en béton Pose directe sur les chevrons Pose de GUTEX Thermoflat Fixation du lattis (détail) Transversal de la rainure et de la languette Longitudinal de la rainure et de la languette Fixation du lattisDétail du chéneau ISOLATIONFIBREDEBOIS

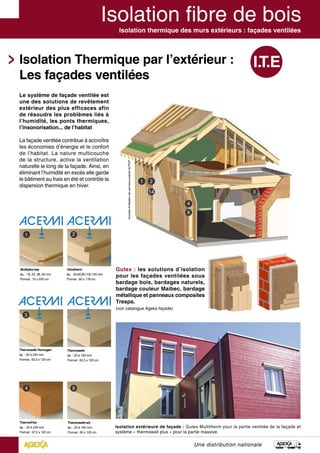

- 14. Exempled’utilisationdespanneauxisolantsGUTEX® Isolation thermique desmurs extérieurs : façades ventilées Une distribution nationale Isolation Thermique par l’extérieur : Les façades ventilées Le système de façade ventilée est une des solutions de revêtement extérieur des plus efficaces afin de résoudre les problèmes liés à l’humidité, les ponts thermiques, l’insonorisation... de l’habitat La façade ventilée contribue à accroître les économies d’énergie et le confort de l’habitat. La nature multicouche de la structure, active la ventilation naturelle le long de la façade. Ainsi, en éliminant l’humidité en excès elle garde le bâtiment au frais en été et contrôle la dispersion thermique en hiver. Isolation extérieure de façade : Gutex Multitherm pour la partie ventilée de la façade et système « thermowall plus » pour la partie massive. Thermosafe ép. : 20 à 100 mm Format : 62,5 x 120 cm Multiplex-top ép. : 18, 22, 28, 35 mm Format : 75 x 250 cm Ultratherm ép. : 50,60,80,100,120 mm Format : 60 x 178 cm ThermoFlex ép. : 40 à 240 mm Format : 57,5 x 122 cm Thermosafe-wd ép. : 20 à 160 mm Format : 60 x 125 cm Thermosafe Homogen ép. : 20 à 240 mm Format : 62,5 x 120 cm Gutex : les solutions d’isolation pour les façades ventilées sous bardage bois, bardages naturels, bardage couleur Maibec, bardage métallique et panneaux composites Trespa. (voir catalogue Ageka façade)

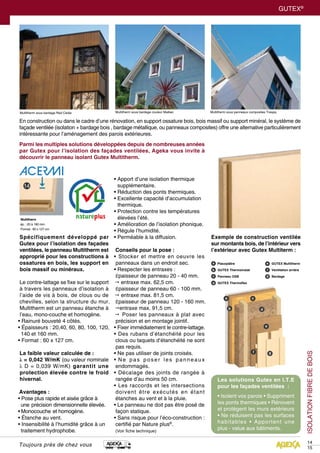

- 15. GUTEX Multitherm Ventilationarrière Bardage GUTEX® Toujours près de chez vous ISOLATIONFIBREDEBOIS 14 15 Spécifiquement développé par Gutex pour l’isolation des façades ventilées, le panneau Multitherm est approprié pour les constructions à ossatures en bois, les support en bois massif ou minéraux. Le contre-lattage se fixe sur le support à travers les panneaux d’isolation à l’aide de vis à bois, de clous ou de chevilles, selon la structure du mur. Multitherm est un panneau étanche à l’eau, mono-couche et homogène. • Rainuré bouveté 4 côtés. • Épaisseurs : 20,40, 60, 80, 100, 120, 140 et 160 mm. • Format : 60 x 127 cm. La faible valeur calculée de : λ = 0,042 W/mK (ou valeur nominale λ D = 0,039 W/mK) garantit une protection élevée contre le froid hivernal. Avantages : • Pose plus rapide et aisée grâce à une précision dimensionnelle élevée. • Monocouche et homogène. • Étanche au vent. • Insensibilité à l’humidité grâce à un traitement hydrophobe. • Apport d’une isolation thermique supplémentaire. • Réduction des ponts thermiques. • Excellente capacité d’accumulation thermique. • Protection contre les températures élevées l’été. • Amélioration de l’isolation phonique. • Régule l’humidité. • Perméable à la diffusion. Conseils pour la pose : • Stocker et mettre en oeuvre les panneaux dans un endroit sec. • Respecter les entraxes : Épaisseur de panneau 20 - 40 mm. entraxe max. 62,5 cm. Épaisseur de panneau 60 - 100 mm. entraxe max. 81,5 cm. Épaisseur de panneau 120 - 160 mm. entraxe max. 91,5 cm. Poser les panneaux à plat avec précision et en montage jointif. • Fixer immédiatement le contre-lattage. • Des rubans d’étanchéité pour les clous ou taquets d’étanchéité ne sont pas requis. • Ne pas utiliser de joints croisés. • Ne pas poser les panneaux endommagés. • Décalage des joints de rangée à rangée d’au moins 50 cm. • Les raccords et les intersections doivent être exécutés en étant étanches au vent et à la pluie. • Le panneau ne doit pas être posé de façon statique. • Sans risque pour l’éco-construction : certifié par Nature plus® . (Voir fiche technique) Multitherm ép. : 20 à 160 mm Format : 60 x 127 cm Placoplâtre GUTEX Thermoinstal Panneau OSB GUTEX Thermoflex Parmi les multiples solutions développées depuis de nombreuses années par Gutex pour l’isolation des façades ventilées, Ageka vous invite à découvrir le panneau isolant Gutex Multitherm. Exemple de construction ventilée sur montants bois, de l’intérieur vers l’extérieur avec Gutex Multiterm : En construction ou dans le cadre d’une rénovation, en support ossature bois, bois massif ou support minéral, le système de façade ventilée (isolation + bardage bois , bardage métallique, ou panneaux composites) offre une alternative particulièrement intéressante pour l’aménagement des parois extérieures. Multitherm sous bardage Red Cedar Multitherm sous bardage couleur Maibec Multitherm sous panneaux composites Trespa. Les solutions Gutex en I.T.E pour les façades ventilées : • Isolent vos parois • Suppriment les ponts thermiques • Rénovent et protègent les murs extérieurs • Ne réduisent pas les surfaces habitables • Apportent une plus - value aux bâtiments.
- 16. Système d’isolation thermiqueextérieur de façade THERMOWALL + Une distribution nationale Le système d’isolation thermique extérieur de façade Gutex « Thermowall plus ». Dans le cadre d’une rénovation ou dans celui d’une nouvelle construction, l’essentiel pour une isolation saine et performante est l’utilisation de matériaux de construction qui satisfont aux critères de confort optimal et de climat intérieur pur. Le système d’isolation thermique extérieure de façade écologique « Thermowall plus », composé d’un panneau isolant monocouche de densité homogène en fibre de bois et d’un système d’enduit de façade, répond à ces exigences de façon optimale. Il est agréé pour les structures en bois et maçonnées sans lame d’air ventilée Esthétiques et pratiques d’utilisation, ces matériaux haut de gamme bénéficient de l’Agrément Technique Européen ainsi que de la certification ACERMI garants de la qualité et de la sécurité du système « Thermowall plus ». Le système d’isolation « Thermowall plus » comprend les éléments suivants : • Deux types de panneaux supports d’enduit (Thermowall & Thermowall- gf) à profils arrondis ou à rainure et languette. • Un système d’enduit. • Des accessoires utiles à la pose (profilés de socle, connecteurs, chevilles, bandes d’étanchéité, vis, cornières...). La solution ITE ‑‑‑de haute qualité : • Performance, • Résitance, • Déphasage Thermowall plus Les panneaux : • Le Thermowall sera privilégié selon son profil pour des utilisations sur bases en bois massif, sur parement (ou habillage) en panneaux de bois ainsi qu’en pose directe sur base minérale (mur de brique....). Il est disponible en 5 panneaux de dimensions différentes : 1250 x 590 mm : épaisseurs de 20 / 40 / 60 et 80 mm (profil arrondi). 830 x 600 mm : épaisseurs de 100 / 120 / 140 et 160 mm (profil arrondi). 2600 & 2800 x 1250 mm : épaisseurs de 80 / 100 et 120 mm (profil arrondi). 1300 x 600 mm : épaisseurs de 80 / 100 / 120 / 140 et 160 mm (profil rainure et languette). • Le Thermowall-gf sera privilégié selon son profil pour une pose directe sur base minérale et sur parement (ou habillage) en panneaux de bois. Il est disponible en 3 panneaux de dimensions différentes : 2600 & 2800 x 1250 mm : épaisseurs de 40 & 60 mm (profil arrondi). 1300 x 600 mm : épaisseurs de 40 & 60 mm (profil rainure et languette). Choix du panneau en fonction de votre support : Type de panneau Thermowall Thermowall-gf Profil arrondi Rainure & languette arrondi Rainure & languette Pose directe sur bases en bois massif ■ Pose sur parement ou habillage en panneaux de bois ■ ■ ■ Pose directe sur bases minérales ■ ■ ■ European Organisation For Technical Approvals Panneau Thermowall + enduit de finition Panneau Thermowall-gf + enduit de finition
- 17. GUTEX® Toujours près dechez vous ISOLATIONFIBREDEBOIS 16 17 1. Propriétés isolantes : Les indices de conductivité thermique (valeur nominale) de 0,039 et 0,043 W/mK associés à une capacité de stockage de la chaleur s’élevant à 2100 J/kg permettent d’économiser de l’énergie pour le chauffage en hiver et de garder la fraîcheur en été. 2. Résistance aux chocs : L’importante résistance aux chocs qui caractérise le système « Thermowall plus » résulte de la synergie du panneau porteur d’enduit résistant à la compression et d’une épaisse structure d’enduit de 8 mm. 3. Flexibilité : Grâce aux nombreux formats de panneaux porteurs d’enduits proposés, tous les domaines d’application sont accessibles. 4. Rationalité : Grâce à la structure homogène et monocouche des panneaux, il est possible de mettre en oeuvre des couches isolantes atteignant 160 mm en une seule opération. La fixation au moyen de vis en inox, par exemple, permet un montage rapide et économique directement sur la structure porteuse. 5. Relaxation des contraintes : Le spectre de densité brute idéal des panneaux de 160-190 kg/m³ ainsi que la structure homogène et monocouche des panneaux permettent une relaxation optimale des contraintes, lesquelles surviennent en raison des mouvements. 6. Isolation phonique : Il est possible de répondre à des contraintes d’insonorisation élevées grâce à des constructions économiques, avec des valeurs d’isolation phonique atteignant 54 dB. 7. Protection contre l‘incendie : Constructions à ossature bois réalisables jusqu’à un indice de protection F90-B. « Thermowall plus » : les avantages 8. Climat ambiant : Ouverture à la diffusion, régulation d’humidité, inoffensivité pour l’environnement, tels sont les critères de base d’un climat ambiant sain et agréable. 9. Expérience : 75annéesd’expériencedansledomaine des panneaux porteurs d’enduit. 10. Garantie du système grâce aux différents agréments techniques de construction dont : ATE n° 10 / 0287 ATE n° 10 / 0288 ACERMI n° 11 / 127 / 675

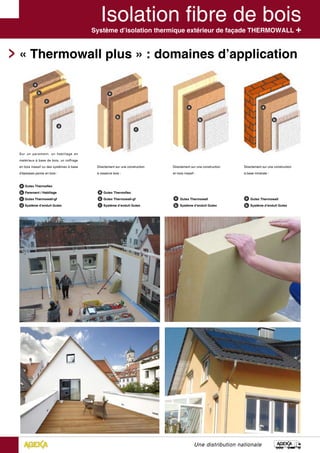

- 18. Système d’isolation thermiqueextérieur de façade THERMOWALL + « Thermowall plus » : domaines d’application Directement sur une construction en bois massif : Gutex Thermowall Système d’enduit Gutex Directement sur une construction à base minérale : Gutex Thermowall Système d’enduit Gutex Sur un parement, un habillage en matériaux à base de bois, un coffrage en bois massif ou des systèmes à base d’épaisses parois en bois : Gutex Thermoflex Parement / Habillage Gutex Thermowall-gf Système d’enduit Gutex Directement sur une construction à ossature bois : Gutex Thermoflex Gutex Thermowall-gf Système d’enduit Gutex Une distribution nationale
- 19. GUTEX® ISOLATIONFIBREDEBOIS 18 19 Panneaux Thermowall etThermowall-gf : Montage sur une ossature bois Fixation : Lors d’une construction en ossature bois, les panneaux Thermowall & Thermowall-gf peuvent êtres fixés directement sur des montants en bois ou encore sur des matériaux de parement. Lors d’un montage sur parement / habillage, la fixation doit être réalisée dans la zone du montant. La largeur minimale du montant est de 40 mm dans le cas de panneaux petit format et de 60 mm dans le cas de panneaux grand format. La fixation se fait à l’aide d’agrafes à large dos en inox ou de vis à bois inox A2 Ageka. Calcul de la longueur minimale du moyen de fixation : Épaisseur des panneaux + éventuel parement + profondeur de pénétration minimale. Profondeur de pénétration des agrafes à large dos : ≥30 mm. Profondeur de pénétration des vis à bois inox A2 Ageka : ≥ 25 mm Joints des panneaux : Les joints des panneaux à chant affleuré doivent être réalisés sur les montants en bois. Pour des panneaux grand format, l’agrafe doit être fixée perpendiculairement de chaque côté du joint. Les vis à bois inox A2 Ageka peuvent être placées directement dans le joint des panneaux. Pour éviter un décalage du panneau lors du vissage, il convient de commencer par le milieu du panneau. (Voir fiche technique) Panneaux Thermowall et Thermowall-gf : Montage sur des ossatures en bois massif plein, murs massifs plis croisés ou maçonneries Fixation : Sur des bases en bois massif comme par exemple du M1 BSP Crossplan (voir catalogue Ageka structure), sur des parois en lamellé, ou sur des bases minérales, GUTEX Thermowall est monté en monocouche jusqu’à 160 mm, ou en épaisseurs isolantes supérieures à 160 mm lorsqu’il est sur deux couches. > Il sera nécessaire de mettre deux couches en œuvre dans le cas d’ exigences élevées en matière de protection thermique. Sur des bases en bois massif, fixer avec les vis à bois prévues à cet effet ou avec des agrafes à large dos en inox. Sur des bases minérales, il faut réaliser un collage sur toute la surface à base de colle et d’enduit GUTEX ou à base d’enduit de rebouchage GUTEX. (la consommation varie en fonction de la qualité de la base) De plus, la fixation de la structure est doublée avec les coquilles thermiques GUTEX adaptées au système. Longueur minimale du moyen de fixation pour une base bois : épaisseur des panneaux + profondeur de pénétration minimale. Profondeur de pénétration des agrafes à large dos : ≥ 30 mm. Profondeur de pénétration des vis à bois GUTEX Thermowall : ≥ 25 mm. (Voir fiche technique) Toujours près de chez vous

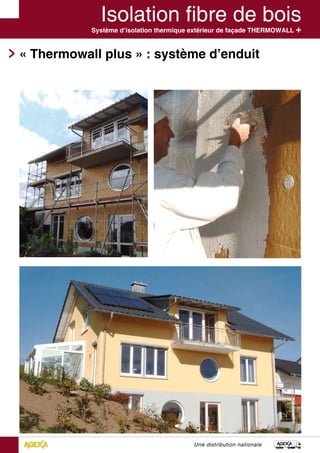

- 20. Système d’isolation thermiqueextérieur de façade THERMOWALL + Une distribution nationale « Thermowall plus » : système d’enduit

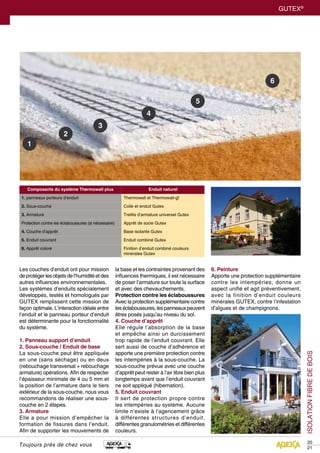

- 21. GUTEX® ISOLATIONFIBREDEBOIS 20 21 Toujours près dechez vous Les couches d’enduit ont pour mission deprotégerlesobjetsdel’humiditéetdes autres influences environnementales. Les systèmes d’enduits spécialement développés, testés et homologués par GUTEX remplissent cette mission de façon optimale. L’interaction idéale entre l’enduit et le panneau porteur d’enduit est déterminante pour la fonctionnalité du système. 1. Panneau support d’enduit 2. Sous-couche / Enduit de base La sous-couche peut être appliquée en une (sans séchage) ou en deux (rebouchage transversal + rebouchage armature) opérations. Afin de respecter l’épaisseur minimale de 4 ou 5 mm et la position de l’armature dans le tiers extérieur de la sous-couche, nous vous recommandons de réaliser une sous- couche en 2 étapes. 3. Armature Elle a pour mission d’empêcher la formation de fissures dans l’enduit. Afin de supporter les mouvements de Composants du système Thermowall plus Enduit naturel 1. panneaux porteurs d’enduit Thermowall et Thermowall-gf 2. Sous-couche Colle et enduit Gutex 3. Armature Treillis d’armature universel Gutex Protection contre les éclaboussures (si nécessaire) Apprêt de socle Gutex 4. Couche d’apprêt Base isolante Gutex 5. Enduit couvrant Enduit combiné Gutex 6. Apprêt coloré Finition d’enduit combiné couleurs minérales Gutex la base et les contraintes provenant des influences thermiques, il est nécessaire de poser l’armature sur toute la surface et avec des chevauchements. Protection contre les éclaboussures Avec la protection supplémentaire contre leséclaboussures,lespanneauxpeuvent êtres posés jusqu’au niveau du sol. 4. Couche d’apprêt Elle régule l’absorption de la base et empêche ainsi un durcissement trop rapide de l’enduit couvrant. Elle sert aussi de couche d’adhérence et apporte une première protection contre les intempéries à la sous-couche. La sous-couche prévue avec une couche d’apprêt peut rester à l’air libre bien plus longtemps avant que l’enduit couvrant ne soit appliqué (hibernation). 5. Enduit couvrant Il sert de protection propre contre les intempéries au système. Aucune limite n’existe à l’agencement grâce à différentes structures d’enduit, différentes granulométries et différentes couleurs. 6. Peinture Apporte une protection supplémentaire contre les intempéries, donne un aspect unifié et agit préventivement, avec la finition d’enduit couleurs minérales GUTEX, contre l’infestation d’algues et de champignons.

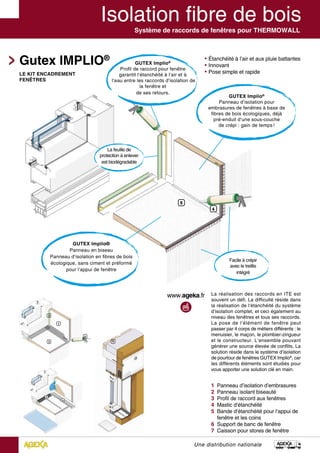

- 22. Système de raccordsde fenêtres pour THERMOWALL Gutex IMPLIO® 1 Panneau d’isolation d’embrasures 2 Panneau isolant biseauté 3 Profil de raccord aux fenêtres 4 Mastic d‘étanchéité 5 Bande d‘étanchéité pour l‘appui de fenêtre et les coins 6 Support de banc de fenêtre 7 Caisson pour stores de fenêtre Une distribution nationale GUTEX Implio® Panneau d’isolation pour embrasures de fenêtres à base de fibres de bois écologiques, déjà pré-enduit d‘une sous-couche de crépi : gain de temps ! GUTEX Implio® Profil de raccord pour fenêtre garantit l‘étanchéité à l‘air et à l‘eau entre les raccords d‘isolation de la fenêtre et de ses retours. La feuille de protection à enlever est biodégradable GUTEX Implio® Panneau en biseau Panneau d‘isolation en fibres de bois écologique, sans ciment et préformé pour l‘appui de fenêtre Facile à crépir avec le treillis intégré La réalisation des raccords en ITE est souvent un défi. La difficulté réside dans la réalisation de l‘étanchéité du système d‘isolation complet, et ceci également au niveau des fenêtres et tous ses raccords. La pose de l‘élément de fenêtre peut passer par 4 corps de métiers différents : le menuisier, le maçon, le plombier-zingueur et le constructeur. L’ensemble pouvant générer une source élevée de conflits. La solution réside dans le système d’isolation de pourtour de fenêtres GUTEX Implio® , car les différents éléments sont étudiés pour vous apporter une solution clé en main. LE KIT ENCADREMENT FENÊTRES

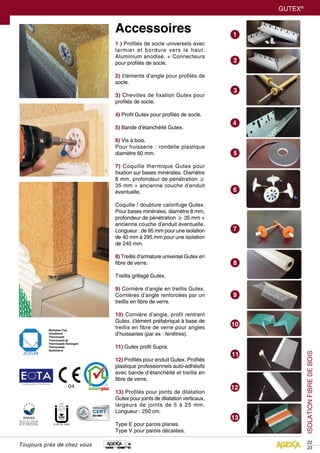

- 23. GUTEX® ISOLATIONFIBREDEBOIS 22 23 European Organisation ForTechnical Approvals Accessoires 1 ) Profilés de socle universels avec larmier et bordure vers le haut. Aluminium anodisé. + Connecteurs pour profilés de socle. 2) Éléments d’angle pour profilés de socle. 3) Chevilles de fixation Gutex pour profilés de socle. 4) Profil Gutex pour profilés de socle. 5) Bande d’étanchéité Gutex. 6) Vis à bois. Pour huisserie : rondelle plastique diamètre 60 mm. 7) Coquille thermique Gutex pour fixation sur bases minérales. Diamètre 8 mm, profondeur de pénétration ≥ 35 mm + ancienne couche d’enduit éventuelle. Coquille / doublure calorifuge Gutex. Pour bases minérales, diamètre 8 mm, profondeur de pénétration ≥ 35 mm + ancienne couche d’enduit éventuelle. Longueur : de 95 mm pour une isolation de 40 mm à 295 mm pour une isolation de 240 mm. 8) Treillis d’armature universel Gutex en fibre de verre. Treillis grillagé Gutex. 9) Cornière d’angle en treillis Gutex. Cornières d’angle renforcées par un treillis en fibre de verre. 10) Cornière d’angle, profil rentrant Gutex. Élément préfabriqué à base de treillis en fibre de verre pour angles d’huisseries (par ex : fenêtres). 11) Gutex profil Supra. 12) Profilés pour enduit Gutex. Profilés plastique professionnels auto-adhésifs avec bande d’étanchéité et treillis en fibre de verre. 13) Profilés pour joints de dilatation Gutex pour joints de dilatation verticaux, largeurs de joints de 5 à 25 mm. Longueur : 250 cm. Type E pour parois planes. Type V pour parois décalées. Toujours près de chez vous

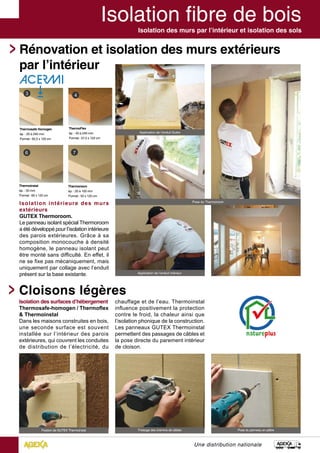

- 24. Isolation des murspar l’intérieur et isolation des sols Une distribution nationale Isolation intérieure des murs extérieurs GUTEX Thermoroom. Le panneau isolant spécial Thermoroom a été développé pour l’isolation intérieure des parois extérieures. Grâce à sa composition monocouche à densité homogène, le panneau isolant peut être monté sans difficulté. En effet, il ne se fixe pas mécaniquement, mais uniquement par collage avec l’enduit présent sur la base existante. Rénovation et isolation des murs extérieurs par l’intérieur Cloisons légères Fixation de GUTEX Thermoinstal Fraisage des chemins de câbles Pose du panneau en plâtre Isolation des surfaces d’hébergement Thermosafe-homogen / Thermoflex & Thermoinstal Dans les maisons construites en bois, une seconde surface est souvent installée sur l’intérieur des parois extérieures, qui couvrent les conduites de distribution de l’électricité, du chauffage et de l’eau. Thermoinstal influence positivement la protection contre le froid, la chaleur ainsi que l‘isolation phonique de la construction. Les panneaux GUTEX Thermoinstal permettent des passages de câbles et la pose directe du parement intérieur de cloison. Application de l’enduit intérieur Thermoinstal ép. : 50 mm Format : 60 x 125 cm Thermoroom ép. : 20 à 100 mm Format : 50 x 120 cm ThermoFlex ép. : 40 à 240 mm Format : 57,5 x 122 cm Application de l’enduit Gutex Pose du Thermoroom Thermosafe Homogen ép. : 20 à 240 mm Format : 62,5 x 120 cm

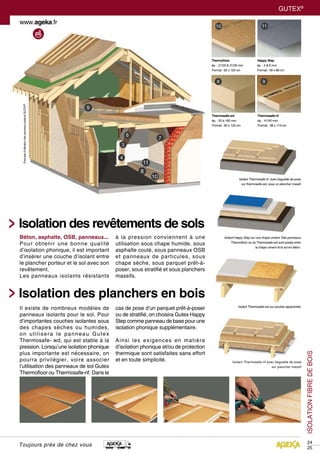

- 25. GUTEX® Toujours près dechez vous ISOLATIONFIBREDEBOIS Béton, asphalte, OSB, panneaux... Pour obtenir une bonne qualité d’isolation phonique, il est important d’insérer une couche d’isolant entre le plancher porteur et le sol avec son revêtement. Les panneaux isolants résistants Il existe de nombreux modèles de panneaux isolants pour le sol. Pour d’importantes couches isolantes sous des chapes sèches ou humides, on utilisera le panneau Gutex Thermosafe- wd, qui est stable à la pression. Lorsqu’une isolation phonique plus importante est nécessaire, on pourra privilégier, voire associer l’utilisation des panneaux de sol Gutex Thermofloor ou Thermosafe-nf. Dans le Exempled’utilisationdespanneauxisolantsGUTEX® à la pression conviennent à une utilisation sous chape humide, sous asphalte coulé, sous panneaux OSB et panneaux de particules, sous chape sèche, sous parquet prêt-à- poser, sous stratifié et sous planchers massifs. cas de pose d’un parquet prêt-à-poser ou de stratifié, on choisira Gutex Happy Step comme panneau de base pour une isolation phonique supplémentaire. Ainsi les exigences en matière d’isolation phonique et/ou de protection thermique sont satisfaites sans effort et en toute simplicité. Isolation des revêtements de sols Isolation des planchers en bois 24 25 Thermofloor ép. : 21/20 & 31/30 mm Format : 60 x 120 cm Thermosafe-wd ép. : 20 à 160 mm Format : 60 x 125 cm Thermosafe-nf ép. : 41/40 mm Format : 38 x 119 cm Happy Step ép. : 4 & 6 mm Format : 59 x 86 cm Isolant Thermosafe-wd sur poutres apparentes Isolant Happy Step sur une chape ciment. Des panneaux Thermofloor ou du Thermosafe-wd sont posés entre la chape ciment et le sol en béton. Isolant Thermosafe-nf avec baguette de pose sur thermosafe-wd, sous un plancher massif Isolant Thermosafe-nf avec baguette de pose sur plancher massif

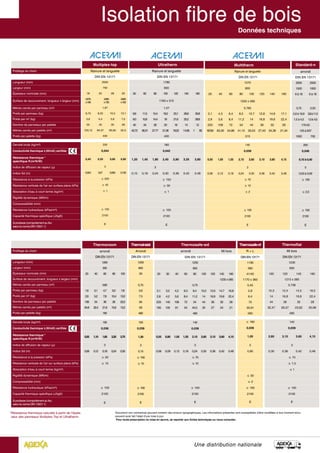

- 26. Une distribution nationale Donnéestechniques *Résistance thermique calculée à partir de l’épais- seur des panneaux Multiplex-Top et Ultratherm. Multiplex-top Rainure et languette DIN EN 13171 2500 750 18 22 28 35 2476 x726 2480 x730 2480 x722 1,87 6,75 8,25 10,5 13,1 3,6 4,4 5,6 7,0 55 45 35 28 103,12 84,37 65,62 52,5 400 200 0,044 0,40 0,50 0,60 0,80 3 0,054 0,07 0,084 0,105 ≥ 200 ≥ 40 ≤ 1 ≥ 100 2100 E Ultratherm Rainure et languette DIN EN 13171 1780 600 50 60 80 100 120 140 160 1760 x 572 1,07 9,6 11,5 15,4 19,2 23,1 26,9 30,8 9,0 10,8 14,4 18 21,6 25,2 28,8 40 34 26 20 18 14 12 42,72 36,31 27,77 21,36 19,22 14,95 1 82 430 180 0,042 1,20 1,45 1,90 2,40 2,90 3,35 3,80 3 0,15 0,18 0,24 0,30 0,36 0,42 0,48 ≥ 150 ≥ 30 ≤ 1 ≥ 100 2100 E Multitherm Rainure et languette DIN EN 13171 1270 600 20 40 60 80 100 120 140 160 1250 x 580 0,762 2,1 4,3 6,4 8,5 10,7 12,8 14,9 17,1 2,8 5,6 8,4 11,2 14 16,8 19,6 22,4 220 108 72 54 44 36 32 28 167,64 83,30 54,86 41,15 33,53 27,43 24,38 21,34 510 140 0,039 0,55 1,05 1,55 2,10 2,60 3,10 3,60 4,15 3 0,06 0,12 0,18 0,24 0,30 0,36 0,42 0,48 ≥ 70 ≥ 10 ≤ 2 ≥ 100 2100 E Thermoinstal Arrondi DIN EN 13171 1250 600 50 0,75 5,6 7,5 84 63 480 150 0,039 1,30 3 0,15 ≥ 100 ≥ 10 ≥ 100 2100 E Thermoflat Mi bois DIN EN 13171 1230 600 100 120 140 160 1215 x 585 0,738 10,3 12,4 14,5 16,5 14 16,8 19,6 22,4 44 36 32 28 32,47 26,57 23,62 20,66 490 140 0,039 2,60 3,10 3,60 4,15 3 0,30 0,36 0,42 0,48 ≥ 70 ≥ 7,5 ≤ 1 ≥ 100 2100 E Profilage du chant Longueur (mm) Largeur (mm) Épaisseur nominale (mm) Surface de recouvrement, longueur x largeur (mm) Mètres carrés par panneau (m²) Poids par panneau (kg) Poids par m² (kg) Nombre de panneaux par palette Mètres carrés par palette (m²) Poids par palette (kg) Densité brute (kg/m³) Conductivité thermique λ(W/mK) certifiée Résistance thermique * spécifique R (m²K/W) Indice de diffusion de vapeur (µ) Indice Sd (m) Résistance à la pression (kPa) Résistance verticale de l’air sur surface plane (kPa) Absorption d’eau à court terme (kg/m²) Rigidité dynamique (MN/m) Compressibilité (mm) Résistance hydraulique (kPas/m³) Capacité thermique spécifique (J/kgK) Euroclasse (comportement au feu selon la norme DIN 13501.1) Thermosafe-wd arrondi Mi bois DIN EN 13171 1250 600 20 30 40 60 80 100 120 140 160 1235 x 585 0,75 2,1 3,2 4,2 6,3 8,4 10,2 12,6 14,7 16,8 2,8 4,2 5,6 8,4 11,2 14 16,8 19,6 22,4 220 140 108 72 54 44 36 32 28 165 105 81 54 40,5 33 27 24 21 490 140 0,039 0,55 0,80 1,05 1,55 2,10 2,60 3,10 3,60 4,15 3 0,06 0,09 0,12 0,18 0,24 0,30 0,36 0,42 0,48 ≥ 70 ≥ 10 ≥ 100 2100 E Thermosafe-nf R + L DIN EN 13171 1190 380 41/40 1170 x 360 0,45 2,8 6,4 75 33,91 260 ≤ 160 0,039 1,05 5 0,80 ≤ 30 ≤ 2 ≥ 100 2100 E Standard-n arrondi DIN EN 13171 2500 2500 1500 1000 6 à 18 6 à 18 3,75 2,50 5,6 à 16,9 3,8à11,3 1,5 à 4,5 1,5à 4,5 170-55 125 à 637 1000 700 250 0,046 0,10 à 0,40 5 0,03 à 0,09 ≥ 100 ≤ 2,0 ≥ 100 2100 E Thermoroom arrondi DIN EN 13171 1200 500 20 40 60 80 100 0,60 1,6 3,1 4,7 6,2 7,8 2,6 5,2 7,8 10,4 13,0 108 54 36 26 22,0 64,8 32,4 21,6 15,6 13,2 190 130 0,038 0,55 1,10 1,65 2,20 2,75 3 0,06 0,12 0,18 0,24 0,30 ≥ 50 ≥ 10 ≥ 100 2100 E Profilage du chant Longueur (mm) Largeur (mm) Épaisseur nominale (mm) Surface de recouvrement, longueur x largeur (mm) Mètres carrés par panneau (m²) Poids par panneau (kg) Poids par m² (kg) Nombre de panneaux par palette Mètres carrés par palette (m²) Poids par palette (kg) Densité brute (kg/m³) Conductivité thermique λ(W/mK) certifiée Résistance thermique * spécifique R (m²K/W) Indice de diffusion de vapeur (µ) Indice Sd (m) Résistance à la pression (kPa) Résistance verticale de l’air sur surface plane (kPa) Absorption d’eau à court terme (kg/m²) Rigidité dynamique (MN/m) Compressibilité (mm) Résistance hydraulique (kPas/m³) Capacité thermique spécifique (J/kgK) Euroclasse (comportement au feu selon la norme DIN 13501.1) Document non contractuel pouvant contenir des erreurs typographiques. Les informations présentes sont susceptibles d’être modifiées à tout moment et/ou peuvent avoir fait l’objet d’une mise à jour. Pour toute prescription ou mise en œuvre, se reporter aux fiches techniques ou nous consulter.

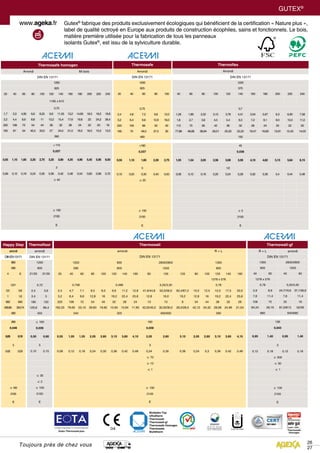

- 27. GUTEX® Toujours près dechez vous Gutex® fabrique des produits exclusivement écologiques qui bénéficient de la certification « Nature plus », label de qualité octroyé en Europe aux produits de construction écophiles, sains et fonctionnels. Le bois, matière première utilisée pour la fabrication de tous les panneaux isolants Gutex® , est issu de la sylviculture durable. 26 27 Thermosafe homogen Arrondi Mi bois DIN EN 13171 1200 625 20 40 60 80 100 120 140 160 180 200 220 240 1185 x 610 0,75 1,7 3,3 4,95 6,6 8,25 9,9 11,55 13,2 14,85 16,5 18,2 19,8 2,2 4,4 6,6 8,8 11 13,2 15,4 17,6 19,8 22 24,2 26,4 220 108 72 54 44 36 32 28 24 22 20 18 165 81 54 40,5 33,0 27 24,0 21,0 18,0 16,5 15,0 13,5 390 < 110 0,037 0,55 1,10 1,65 2,20 2,75 3,25 3,80 4,35 4,90 5,45 5,95 6,50 3 0,06 0,12 0,18 0,24 0,30 0,36 0,42 0,48 0,54 0,60 0,66 0,72 ≥ 40 ≥ 100 2100 E Thermosafe Arrondi DIN EN 13171 1200 625 20 40 60 80 100 0,75 2,4 4,8 7,2 9,6 12,0 3,2 6,4 9,6 12,8 16,0 220 100 66 50 40 165 75 49,5 37,5 30 490 <160 0,037 0,55 1,10 1,65 2,20 2,75 5 0,10 0,20 0,30 0,40 0,50 ≥ 20 ≥ 100 2100 E Thermoflex Arrondi DIN EN 13171 1220 575 40 60 80 100 120 140 160 180 200 220 240 0,7 1,26 1,89 2,52 3,15 3,78 4,41 5,04 5,67 6,3 6,90 7,58 1,8 2,7 3,6 4,5 5,4 6,3 7,2 8,1 9,0 10,0 11,0 112 70 56 42 36 32 28 24 20 22 20 77,88 48,68 38,94 29,21 25,03 22,25 19,47 16,69 13,91 15,43 14,03 150 45 0,038 1,03 1,54 2,05 2,56 3,08 3,59 4,10 4,62 5,13 5,64 6,15 1/2 0,08 0,12 0,16 0,20 0,24 0,28 0,32 0,36 0,4 0,44 0,48 ≥ 5 2100 E Thermofloor arrondi DIN EN 13171 1200 600 21/20 31/30 0,72 2,4 3,6 3,4 5 180 120 129,6 86,4 450 ≤ 160 0,039 0,50 0,80 5 0,10 0,15 ≤ 30 ≤ 2 ≥ 100 2100 E Happy Step arrondi DINEN13171 860 590 4 6 0,51 0,5 0,8 1 1,6 900 640 456,66 324,74 560 260 0,046 0,05 0,10 5 0,02 0,03 ≥100 2100 E Thermowall-gf R + L arrondi DIN EN 13171 1300 2600/2800 600 1250 40 60 40 60 1276 x 576 0,78 3,25/3,50 5,9 8,9 24,7/16,6 37,1/39,9 7,6 11,4 7,6 11,4 108 72 25 16 84,24 56,16 81,5/87,5 52/56 680 640/680 190 0,043 0,95 1,40 0,95 1,40 3 0,12 0,18 0,12 0,18 ≥ 200 ≥ 30 ≤ 1 ≥ 100 2100 E Thermowall arrondi R + L DIN EN 13171 1250 830 2600/2800 1300 590 600 1250 600 20 40 60 80 100 120 140 160 80 100 120 80 100 120 140 160 1276 x 576 0,738 0,498 3,25/3,50 0,78 2,4 4,7 7,1 9,5 8,0 9,6 11,2 12,8 41,6/44,8 52,0/56,0 62,4/67,2 10,0 12,5 15,0 17,5 20,0 3,2 6,4 9,6 12,8 16 19,2 22,4 25,6 12,8 16,0 19,2 12,8 16 19,2 22,4 25,6 220 108 72 54 40 32 28 24 13 10 8 54 44 36 32 28 162,25 79,65 53,10 39,83 19,92 15,94 13,94 11,95 42,25/45,5 32,50/35,0 26,0/28,0 42,12 34,32 28,08 24,96 21,54 540 320 560/600 590 160 0,039 0,55 1,05 1,55 2,05 2,60 3,10 3,60 4,10 2,05 2,60 3,10 2,05 2,60 3,10 3,60 4,15 3 0,08 0,12 0,18 0,24 0,30 0,36 0,42 0,48 0,24 0,30 0,36 0,24 0,3 0,36 0,42 0,48 ≥ 70 ≥ 10 ≤ 1 ≥ 100 2100 E European Organisation For Technical Approvals

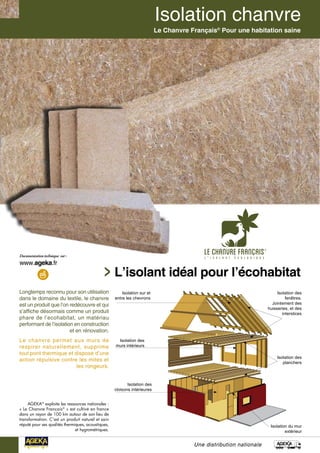

- 28. Une distribution nationale L’isolantidéal pour l’écohabitat Le Chanvre Français® Pour une habitation saine Longtemps reconnu pour son utilisation dans le domaine du textile, le chanvre est un produit que l’on redécouvre et qui s’affiche désormais comme un produit phare de l’ecohabitat, un matériau performant de l’isolation en construction et en rénovation. Le chanvre permet aux murs de respirer naturellement, supprime tout pont thermique et dispose d’une action répulsive contre les mites et les rongeurs. AGEKA® exploite les ressources nationales : « Le Chanvre Français® » est cultivé en france dans un rayon de 100 km autour de son lieu de transformation. C’est un produit naturel et sain réputé pour ses qualités thermiques, acoustiques, et hygrométriques. Isolation sur et entre les chevrons Isolation des murs intérieurs Isolation des planchers Isolation des fenêtres. Jointement des huisseries, et des interstices Isolation du mur extérieur Isolation des cloisons intérieures
- 29. 28 29 ISOLATIONCHANVRE LE CHANVRE FRANÇAIS® Toujoursprès de chez vous Le chanvre en panneau épaisseur (mm) R m2 . °K/W Largeur (cm) Longueur (cm) m2 /panneau 45 mm 1,12 57,5 cm 120 cm 0,69 60 mm 1,50 57,5 cm 120 cm 0,69 80 mm 2,00 57,5 cm 120 cm 0,69 100 mm 2,50 57,5 cm 120 cm 0,69 120 mm 3,00 57,5 cm 120 cm 0,69 140 mm 3,50 57,5 cm 120 cm 0,69 200 mm 5,00 57,5 cm 120 cm 0,69 Caractéristiques techniques Marquage des panneaux selon normes ETA - 06 / 0040 ou Z-23.16-1598 Résistance au feu selon norme EN E Conductivité thermique déclarée λD [W/(m*K)] 0,040 Densité ρ [kg / m3] env. 40 Facteur de résistance à la diffusion de vapeur d’eau μ 1-2 Capacité thermique massique c [J / (kg*K)] 1700 Résistivité hydraulique à l‘écoulement de l‘air [(kPa*s)/m2] 2 Composants Fibre de chanvre, phosphate d’ammonium, fibres de polyoléfines Code recyclage (EAK) 170604 L’utilisation du chanvre dans la construction s’appuie sur trois qualités de la plante : son pouvoir isolant, la résistance mécanique de ses fibres et la faible densité de la chènevotte. Hydro-régulateur Il dispose d’une forte perméabilité à la vapeur d’eau ce qui le rend p a r t i c u l i è r e m e n t a d a p t é a u x constructions ouvertes à la diffusion. Thermo-régulateur Il assure une excellente protection contre les fortes variations des chaleurs estivales et les pics de grand froid hivernaux. Sa capacité d’absorption et d’inertie thermique permet d’amortir et de différer le passage de la chaleur. Isolant acoustique Il atténue considérablement la transmission et la réverbération des ondes sonores les plus diverses. Écologique La culture du chanvre ne nécessite pas ou peu d’engrais. Cultivé sans irrigation, le chanvre est très apprécié pour la rotation des cultures. Applications En construction comme en rénovation, le chanvre est idéal pour : • L’isolation de tous les murs. • L’isolation des planchers. • L’isolation entre les chevrons. • L’isolation sous rampants. « Le Chanvre Français® » se stocke verticalement et se travaille au sec. « Le Chanvre Français » se travaille comme un isolant classique. Étant un matériau naturel et ne dégageant pas de poussière, sa pose ne nécessite pas de tenue de protection. Il est disponible : • En rouleaux ou en panneaux. • En vrac pour le jointement des huisseries et le remplissage des fentes ; les joints entre les murs et les poutres ; les raccords et interstices autour des fenêtres et des portes. • En lés pour les sous-planchers (parquet flottant, aggloméré, laminé). Ils peuvent également être utilisés sur des plafonds massifs et servir de couche séparatrice entre des éléments de construction en bois ou pour séparer des cloisons et des plafonds.

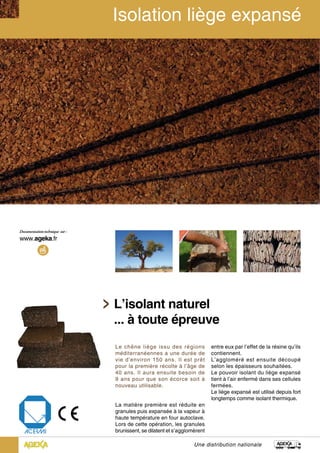

- 30. L’isolant naturel ... àtoute épreuve Une distribution nationale Le chêne liège issu des régions méditerranéennes a une durée de vie d’environ 150 ans. Il est prêt pour la première récolte à l’âge de 40 ans. Il aura ensuite besoin de 9 ans pour que son écorce soit à nouveau utilisable. La matière première est réduite en granules puis expansée à la vapeur à haute température en four autoclave. Lors de cette opération, les granules brunissent, se dilatent et s’agglomèrent entre eux par l’effet de la résine qu’ils contiennent. L’aggloméré est ensuite découpé selon les épaisseurs souhaitées. Le pouvoir isolant du liège expansé tient à l’air enfermé dans ses cellules fermées. Le liège expansé est utilisé depuis fort longtemps comme isolant thermique.

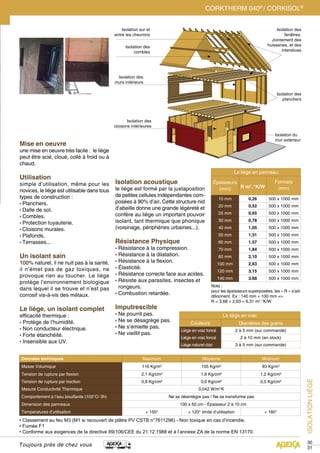

- 31. 30 31 ISOLATIONLIÈGE Toujours près dechez vous Isolation sur et entre les chevrons Isolation des combles Isolation des murs intérieurs Isolation des planchers Isolation des fenêtres. Jointement des huisseries, et des interstices Isolation du mur extérieur Isolation des cloisons intérieures Données techniques Maximum Moyenne Minimum Masse Volumique 116 Kg/m3 105 Kg/m3 93 Kg/m3 Tension de rupture par flexion 2,1 Kg/cm² 1,6 Kg/cm² 1,2 Kg/cm² Tension de rupture par traction 0,8 Kg/cm² 0,6 Kg/cm² 0,5 Kg/cm² Mesure Conductivité Thermique 0,042 W/m°K Comportement à l’eau bouillante (100°C/ 3h) Ne se désintègre pas / Ne se transforme pas Dimension des panneaux 100 x 50 cm - Épaisseur 2 à 10 cm Températures d’utilisation + 150° + 120° limite d’utilisation + 160° • Classement au feu M3 (M1 si recouvert de plâtre PV CSTB n°7611298) - Non toxique en cas d’incendie. • Fumée F1 • Conforme aux exigences de la directive 89/106/CEE du 21.12.1988 et à l’annexe ZA de la norme EN 13170. Le liège en panneau épaisseurs (mm) R m2 . °K/W Formats (mm) 10 mm 0,26 500 x 1000 mm 20 mm 0,52 500 x 1000 mm 25 mm 0,65 500 x 1000 mm 30 mm 0,78 500 x 1000 mm 40 mm 1,05 500 x 1000 mm 50 mm 1,31 500 x 1000 mm 60 mm 1,57 500 x 1000 mm 70 mm 1,84 500 x 1000 mm 80 mm 2,10 500 x 1000 mm 100 mm 2,63 500 x 1000 mm 120 mm 3,15 500 x 1000 mm 140 mm 3.68 500 x 1000 mm Le liège en vrac Couleurs Diamètres des grains Liège en vrac foncé 2 à 5 mm (sur commande) Liège en vrac foncé 2 à 10 mm (en stock) Liège naturel clair 3 à 5 mm (sur commande) CORKTHERM 040® / CORKISOL® Mise en oeuvre une mise en oeuvre très facile : le liège peut être scié, cloué, collé à froid ou à chaud. Utilisation simple d’utilisation, même pour les novices, le liège est utilisable dans tous types de construction : • Planchers. • Dalle de sol. • Combles. • Protection tuyauterie. • Cloisons murales. • Plafonds. • Terrasses... Un isolant sain 100% naturel, il ne nuit pas à la santé, il n’émet pas de gaz toxiques, ne provoque rien au toucher. Le liège protège l’environnement biologique dans lequel il se trouve et n’est pas corrosif vis-à-vis des métaux. Le liège, un isolant complet efficacité thermique : • Protège de l’humidité. • Non conducteur électrique. • Forte étanchéité. • Insensible aux UV. Isolation acoustique le liège est formé par la juxtaposition de petites cellules indépendantes com- posées à 90% d’air. Cette structure nid d’abeille donne une grande légèreté et confère au liège un important pouvoir isolant, tant thermique que phonique (voisinage, périphéries urbaines...). Résistance Physique • Résistance à la compression. • Résistance à la dilatation. • Résistance à la flexion. • Élasticité. • Résistance correcte face aux acides. • Résiste aux parasites, insectes et rongeurs. • Combustion retardée. Imputrescible • Ne pourrit pas. • Ne se désagrège pas. • Ne s’émiette pas. • Ne vieillit pas. Nota : pour les épaisseurs superposées, les « R » s’ad- ditionnent. Ex : 140 mm + 100 mm => R = 3,68 + 2,63 = 6,31 m2 .°K/W

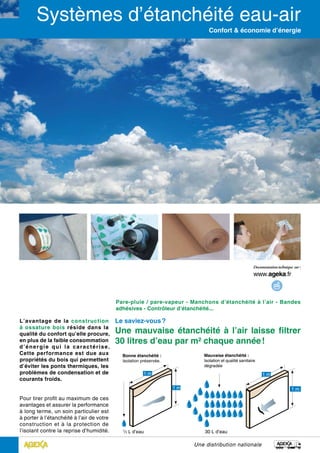

- 32. Confort & économied’énergie Une distribution nationale L’avantage de la construction à ossature bois réside dans la qualité du confort qu’elle procure, en plus de la faible consommation d’énergie qui la caractérise. Cette performance est due aux propriétés du bois qui permettent d’éviter les ponts thermiques, les problèmes de condensation et de courants froids. Pour tirer profit au maximum de ces avantages et assurer la performance à long terme, un soin particulier est à porter à l’étanchéité à l’air de votre construction et à la protection de l’isolant contre la reprise d’humidité. Le saviez-vous ? Une mauvaise étanchéité à l’air laisse filtrer 30 litres d’eau par m² chaque année ! Pare-pluie / pare-vapeur - Manchons d’étanchéité à l’air - Bandes adhésives - Contrôleur d’étanchéité... 1 m 1 m 30 L d’eau Mauvaise étanchéité : Isolation et qualité sanitaire dégradée 1 m 1 m 1 /3 L d’eau Bonne étanchéité : Isolation préservée.

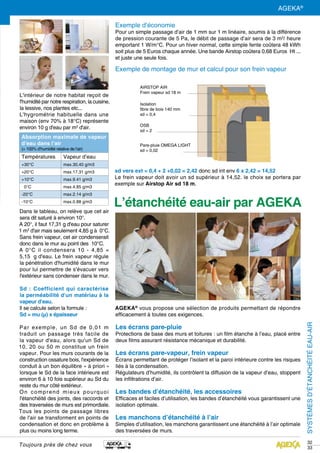

- 33. SYSTÈMESD’ÉTANCHÉITÉEAU-AIR 32 33 AGEKA® vous propose unesélection de produits permettant de répondre efficacement à toutes ces exigences. Les écrans pare-pluie Protections de base des murs et toitures : un film étanche à l’eau, placé entre deux films assurant résistance mécanique et durabilité. Les écrans pare-vapeur, frein vapeur Écrans permettant de protéger l’isolant et la paroi intérieure contre les risques liés à la condensation. Régulateurs d’humidité, ils contrôlent la diffusion de la vapeur d’eau, stoppent les infiltrations d’air. Les bandes d’étanchéité, les accessoires Efficaces et faciles d’utilisation, les bandes d’étanchéité vous garantissent une isolation optimale. Les manchons d’étanchéité à l’air Simples d’utilisation, les manchons garantissent une étanchéité à l’air optimale des traversées de murs. Toujours près de chez vous L'intérieur de notre habitat reçoit de l'humidité par notre respiration, la cuisine, la lessive, nos plantes etc... L'hygrométrie habituelle dans une maison (env 70% à 18°C) représente environ 10 g d'eau par m3 d'air. Dans le tableau, on relève que cet air sera dit saturé à environ 10°. A 20°, il faut 17,31 g d'eau pour saturer 1 m3 d'air mais seulement 4,85 g à 0°C. Sans frein vapeur, cet air condenserait donc dans le mur au point des 10°C. A 0°C il condensera 10 - 4,85 = 5,15 g d'eau. Le frein vapeur régule la pénétration d'humidité dans le mur pour lui permettre de s'évacuer vers l'extérieur sans condenser dans le mur. Sd : Coefficient qui caractérise la perméabilité d'un matériau à la vapeur d'eau. Il se calcule selon la formule : Sd = mu (μ) x épaisseur Par exemple, un Sd de 0,01 m traduit un passage très facile de la vapeur d'eau, alors qu'un Sd de 10, 20 ou 50 m constitue un frein vapeur. Pour les murs courants de la construction ossature bois, l'expérience conduit à un bon équilibre « à priori » lorsque le Sd de la face intérieure est environ 6 à 10 fois supérieur au Sd du reste du mur côté extérieur. On comprend mieux pourquoi l'étanchéité des joints, des raccords et des traversées de murs est primordiale. Tous les points de passage libres de l'air se transforment en points de condensation et donc en problème à plus ou moins long terme. AIRSTOP AIR Frein vapeur sd 18 m Isolation fibre de bois 140 mm sd = 0,4 OSB sd = 2 Pare-pluie OMEGA LIGHT sd = 0,02 sd vers ext = 0,4 + 2 +0,02 = 2,42 donc sd int env 6 x 2,42 = 14,52 Le frein vapeur doit avoir un sd supérieur à 14,52. le choix se portera par exemple sur Airstop Air sd 18 m. Absorption maximale de vapeur d’eau dans l’air (= 100% d’humidité relative de l’air) Températures Vapeur d’eau +30°C max. 30,40 g/m3 +20°C max. 17.31 g/m3 +10°C max. 9.41 g/m3 0°C max. 4.85 g/m3 -20°C max. 2.14 g/m3 -10°C max. 0.88 g/m3 Exemple d’économie Pour un simple passage d’air de 1 mm sur 1 m linéaire, soumis à la différence de pression courante de 5 Pa, le débit de passage d’air sera de 3 m3 / heure emportant 1 W/m°C. Pour un hiver normal, cette simple fente coûtera 48 kWh soit plus de 5 Euros chaque année. Une bande Airstop coûtera 0,68 Euros Ht ... et juste une seule fois. Exemple de montage de mur et calcul pour son frein vapeur L’étanchéité eau-air par AGEKA AGEKA®

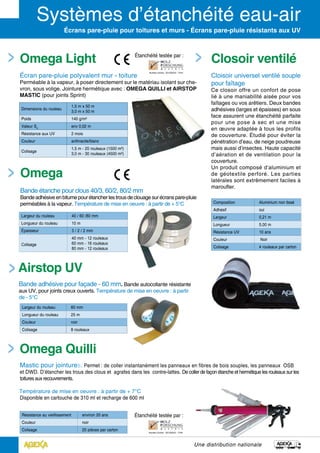

- 34. Omega Light écran pare-pluiepolyvalent mur - toiture Perméable à la vapeur, à poser directement sur le matériau isolant sur che- vron, sous volige. Jointure hermétique avec : OMEGA QUILLI et AIRSTOP MASTIC (pour joints Sprint) Écrans pare-pluie pour toitures et murs - Écrans pare-pluie résistants aux UV Dimensions du rouleau 1,5 m x 50 m 3,0 m x 50 m Poids 140 g/m² Valeur Sd env 0,02 m Résistance aux UV 2 mois Couleur anthracite/blanc Colisage 1,5 m - 20 rouleaux (1500 m²) 3,0 m - 30 rouleaux (4500 m²) Numéro d’ordre : 301/2003/2 - T/HH étanchéité testée par : Numéro d’ordre : 301/2003/2 - T/HH étanchéité testée par : Largeur du rouleau 40 / 60 /80 mm Longueur du rouleau 10 m Épaisseur 3 / 2 / 2 mm Colisage 40 mm - 12 rouleaux 60 mm - 16 rouleaux 80 mm - 12 rouleaux Composition Aluminium non tissé Adhésif oui Largeur 0,21 m Longueur 5,00 m Résistance UV 10 ans Couleur Noir Colisage 4 rouleaux par carton Résistance au vieillissement environ 20 ans Couleur noir Colisage 20 pièces par carton Largeur du rouleau 60 mm Longueur du rouleau 25 m Couleur noir Colisage 8 rouleaux Omega Bande étanche pour clous 40/3, 60/2, 80/2 mm Bandeadhésiveenbitumepourétancherlestrousdeclouagesurécranspare-pluie perméables à la vapeur. Température de mise en oeuvre : à partir de + 5°C Omega Quilli Mastic pour jointures. Permet : de coller instantanément les panneaux en fibres de bois souples, les panneaux OSB et DWD. D’étancher les trous des clous et agrafes dans les contre-lattes. De coller de façon étanche et hermétique les rouleaux sur les toitures aux recouvrements. Température de mise en oeuvre : à partir de + 7°C Disponible en cartouche de 310 ml et recharge de 600 ml Airstop UV Bande adhésive pour façade - 60 mm. Bande autocollante résistante aux UV, pour joints creux ouverts. Température de mise en oeuvre : à partir de - 5°C Une distribution nationale Closoir ventilé Cloisoir universel ventilé souple pour faîtage Ce closoir offre un confort de pose lié à une maniabilité aisée pour vos faîtages ou vos arêtiers. Deux bandes adhésives (larges et épaisses) en sous face assurent une étanchéité parfaite pour une pose à sec et une mise en œuvre adaptée à tous les profils de couverture. Étudié pour éviter la pénétration d’eau, de neige poudreuse mais aussi d’insectes. Haute capacité d’aération et de ventilation pour la couverture. Un produit composé d’aluminium et de géotextile perforé. Les parties latérales sont extrêmement faciles à maroufler.

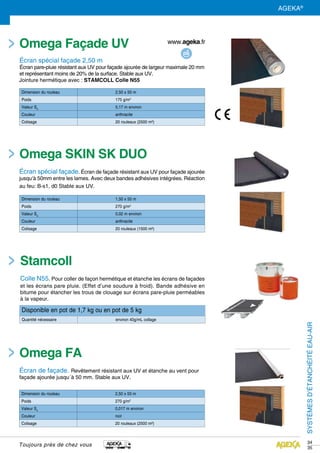

- 35. SYSTÈMESD’ÉTANCHEITÉEAU-AIR 34 35 Omega Façade UV écranspécial façade 2,50 m Écran pare-pluie résistant aux UV pour façade ajourée de largeur maximale 20 mm et représentant moins de 20% de la surface. Stable aux UV. Jointure hermétique avec : STAMCOLL Colle N55 Disponible en pot de 1,7 kg ou en pot de 5 kg Quantité nécessaire environ 40g/mL collage Dimension du rouleau 2,50 x 50 m Poids 175 g/m2 Valeur Sd 0,17 m environ Couleur anthracite Colisage 20 rouleaux (2500 m²) Dimension du rouleau 1,50 x 50 m Poids 270 g/m2 Valeur Sd 0,02 m environ Couleur anthracite Colisage 20 rouleaux (1500 m²) Dimension du rouleau 2,50 x 50 m Poids 270 g/m2 Valeur Sd 0,017 m environ Couleur noir Colisage 20 rouleaux (2500 m²) Stamcoll Colle N55. Pour coller de façon hermétique et étanche les écrans de façades et les écrans pare pluie. (Effet d’une soudure à froid). Bande adhésive en bitume pour étancher les trous de clouage sur écrans pare-pluie perméables à la vapeur. SYSTÈMESD’ÉTANCHÉITÉEAU-AIR Toujours près de chez vous Omega SKIN SK DUO écran spécial façade. Écran de façade résistant aux UV pour façade ajourée jusqu‘à 50mm entre les lames. Avec deux bandes adhésives intégrées. Réaction au feu: B-s1, d0 Stable aux UV. Omega FA Écran de façade. Revêtement résistant aux UV et étanche au vent pour façade ajourée jusqu´à 50 mm. Stable aux UV. AGEKA®

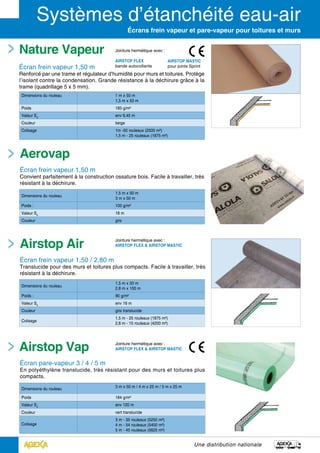

- 36. Écrans frein vapeuret pare-vapeur pour toitures et murs Airstop Vap Écran pare-vapeur 3 / 4 / 5 m En polyéthylène translucide, très résistant pour des murs et toitures plus compacts. Dimensions du rouleau 3 m x 50 m / 4 m x 25 m / 5 m x 25 m Poids 184 g/m² Valeur Sd env 120 m Couleur vert translucide Colisage 3 m - 35 rouleaux (5250 m²) 4 m - 54 rouleaux (5400 m²) 5 m - 45 rouleaux (5625 m²) Nature Vapeur écran frein vapeur 1,50 m Renforcé par une trame et régulateur d’humidité pour murs et toitures. Protège l’isolant contre la condensation. Grande résistance à la déchirure grâce à la trame (quadrillage 5 x 5 mm). Dimensions du rouleau 1 m x 50 m 1,5 m x 50 m Poids 185 g/m² Valeur Sd env 6,45 m Couleur beige Colisage 1m -50 rouleaux (2500 m²) 1,5 m - 25 rouleaux (1875 m²) Airstop Air Écran frein vapeur 1,50 / 2,80 m Translucide pour des murs et toitures plus compacts. Facile à travailler, très résistant à la déchirure. Aerovap Écran frein vapeur 1,50 m Convient parfaitement à la construction ossature bois. Facile à travailler, très résistant à la déchirure. Dimensions du rouleau 1,5 m x 50 m 2,8 m x 100 m Poids : 90 g/m² Valeur Sd env 18 m Couleur gris translucide Colisage 1,5 m - 25 rouleaux (1875 m²) 2,8 m - 15 rouleaux (4200 m²) Dimensions du rouleau 1,5 m x 50 m 3 m x 50 m Poids : 100 g/m² Valeur Sd 18 m Couleur gris AIRSTOP MASTIC pour joints Sprint Jointure hermétique avec : AIRSTOP FLEX bande autocollante Jointure hermétique avec : AIRSTOP FLEX & AIRSTOP MASTIC Jointure hermétique avec : AIRSTOP FLEX & AIRSTOP MASTIC Une distribution nationale

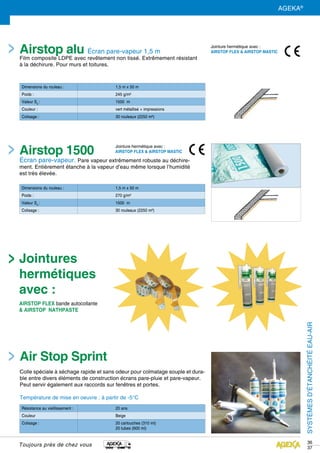

- 37. 36 37 Dimensions du rouleau: 1,5 m x 50 m Poids : 270 g/m² Valeur Sd : 1500 m Colisage : 30 rouleaux (2250 m²) Résistance au vieillissement : 20 ans Couleur Beige Colisage : 20 cartouches (310 ml) 20 tubes (600 ml) Dimensions du rouleau : 1,5 m x 50 m Poids : 245 g/m² Valeur Sd : 1500 m Couleur : vert métallisé + impressions Colisage : 30 rouleaux (2250 m²) Airstop 1500 Écran pare-vapeur. Pare vapeur extrêmement robuste au déchire- ment. Entièrement étanche à la vapeur d’eau même lorsque l’humidité est très élevée. Airstop alu Écran pare-vapeur 1,5 m Film composite LDPE avec revêtement non tissé. Extrêmement résistant à la déchirure. Pour murs et toitures. Air Stop Sprint Colle spéciale à séchage rapide et sans odeur pour colmatage souple et dura- ble entre divers éléments de construction écrans pare-pluie et pare-vapeur. Peut servir également aux raccords sur fenêtres et portes. Température de mise en oeuvre : à partir de -5°C Jointure hermétique avec : AIRSTOP FLEX & AIRSTOP MASTIC Jointure hermétique avec : AIRSTOP FLEX & AIRSTOP MASTIC Jointures hermétiques avec : AIRSTOP FLEX bande autocollante & AIRSTOP NATHPASTE SYSTÈMESD’ÉTANCHÉITÉEAU-AIR Toujours près de chez vous AGEKA®

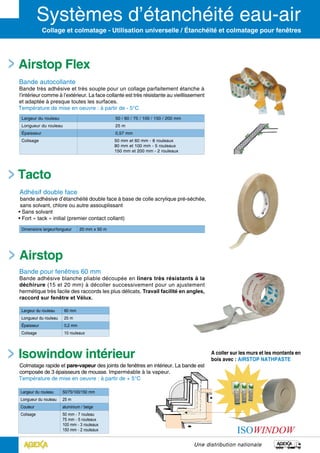

- 38. Une distribution nationale Collageet colmatage - Utilisation universelle / Étanchéité et colmatage pour fenêtres Tacto Adhésif double face bande adhésive d’étanchéité double face à base de colle acrylique pré-séchée, sans solvant, chlore ou autre assouplissant • Sans solvant • Fort « tack » initial (premier contact collant) Airstop Flex Bande autocollante Bande très adhésive et très souple pour un collage parfaitement étanche à l’intérieur comme à l’extérieur. La face collante est très résistante au vieillissement et adaptée à presque toutes les surfaces. Température de mise en oeuvre : à partir de - 5°C Dimensions largeur/longueur 20 mm x 50 m Largeur du rouleau 50 / 60 / 75 / 100 / 150 / 200 mm Longueur du rouleau 25 m épaisseur 0,57 mm Colisage 50 mm et 60 mm - 8 rouleaux 80 mm et 100 mm - 5 rouleaux 150 mm et 200 mm - 2 rouleaux Colmatage rapide et pare-vapeur des joints de fenêtres en intérieur. La bande est composée de 3 épaisseurs de mousse. Imperméable à la vapeur. Température de mise en oeuvre : à partir de + 5°C Largeur du rouleau 50/75/100/150 mm Longueur du rouleau 25 m Couleur aluminium / beige Colisage 50 mm - 7 rouleau 75 mm - 5 rouleaux 100 mm - 3 rouleaux 150 mm - 2 rouleaux Airstop Bande pour fenêtres 60 mm Bande adhésive blanche pliable découpée en liners très résistants à la déchirure (15 et 20 mm) à décoller successivement pour un ajustement hermétique très facile des raccords les plus délicats. Travail facilité en angles, raccord sur fenêtre et Vélux. Largeur du rouleau 60 mm Longueur du rouleau 25 m épaisseur 0,2 mm Colisage 10 rouleaux Isowindow intérieur A coller sur les murs et les montants en bois avec : AIRSTOP NATHPASTE

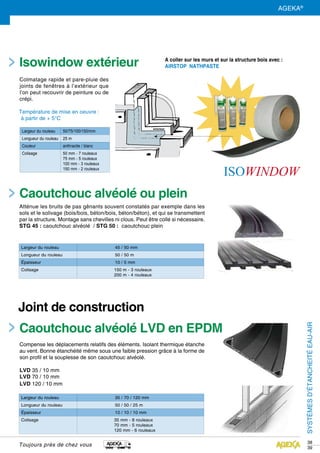

- 39. SYSTÈMESD’ÉTANCHEITÉEAU-AIR Toujours près dechez vous exterieur 38 39 Largeur du rouleau 35 / 70 / 120 mm Longueur du rouleau 50 / 50 / 25 m épaisseur 10 / 10 / 10 mm Colisage 35 mm - 8 rouleaux 70 mm - 5 rouleaux 120 mm - 6 rouleaux Largeur du rouleau 45 / 50 mm Longueur du rouleau 50 / 50 m épaisseur 10 / 5 mm Colisage 150 m - 3 rouleaux 200 m - 4 rouleaux Colmatage rapide et pare-pluie des joints de fenêtres à l’extérieur que l’on peut recouvrir de peinture ou de crépi. Température de mise en oeuvre : à partir de + 5°C Compense les déplacements relatifs des éléments. Isolant thermique étanche au vent. Bonne étanchéité même sous une faible pression grâce à la forme de son profil et la souplesse de son caoutchouc alvéolé. LVD 35 / 10 mm LVD 70 / 10 mm LVD 120 / 10 mm Largeur du rouleau 50/75/100/150/mm Longueur du rouleau 25 m Couleur anthracite / blanc Colisage 50 mm - 7 rouleaux 75 mm - 5 rouleaux 100 mm - 3 rouleaux 150 mm - 2 rouleaux Isowindow extérieur A coller sur les murs et sur la structure bois avec : AIRSTOP NATHPASTE Caoutchouc alvéolé LVD en EPDM Caoutchouc alvéolé ou plein Joint de construction AGEKA® Atténue les bruits de pas gênants souvent constatés par exemple dans les sols et le solivage (bois/bois, béton/bois, béton/béton), et qui se transmettent par la structure. Montage sans chevilles ni clous. Peut être collé si nécessaire. STG 45 : caoutchouc alvéolé / STG 50 : caoutchouc plein
- 40. Collage pour lesjointures / Manchons d’étanchéité pour ouvertures et passages Bande rondin Bande de joint Bande spéciale à haute tolérance pour colmater fiablement les joints de dilatation. Des membranes colmatantes très performantes sont en mesure de compenser les mouvements des matériaux de construction. Imperméable à la pluie horizontale et perméable à la vapeur. La fixation au matériau se fait de manière mécanique, par exemple à l’agrafeuse. Pour un montage plus aisé, la Bande rondin existe également en modèle autocollant. Utilisation : Construction en bois, massif ou pré-fabriqué. Bande de joint pré-comprimée pour colmater les jointures et les raccordements dans le bâtiment, les travaux publics, les fenêtres, la métallurgie, la construction en bois… Largeur des jointures en mm Profondeur des jointures en mm Appellation pour commande Longueur du rouleau en m Colisage nb de rouleaux longueur en m 10 10/2-3 30 375 2 - 3 15 15/2-3 12,50 20 250 20 20/2-3 15 187,5 10 10/3-5 30 300 3 - 5 15 15/3-5 10,00 20 200 20 20/3-5 15 150 15 15/4-7 20 160 4 - 7 20 20/4-7 8,00 15 120 25 25/4-7 12 96 15 15/6-10 20 112 6 - 10 20 20/6-10 5,60 15 84 25 25/6-10 12 67,5 30 30/6-10 10 56 20 20/8-13 15 64,5 8 - 13 25 25/8-13 4,30 12 51,6 30 30/8-13 10 43 20 20/10-16 15 49,5 10 - 16 25 25/10-16 3,30 12 39,6 30 30/10-16 10 33 Autres dimensions à la demande (jusqu’à 150/30-50, 30 à 50 mm de largeur de jointure) BG2 sur demande Largeur du rouleau 90/100 mm Longueur du rouleau 30 m épaisseur 10 mm Colisage 90 mm - 8 rouleaux 100 mm - 6 rouleaux Température de mise en oeuvre : à partir de - 5°C (pour le modèle autocollant) Une distribution nationale Joint compressible BG1

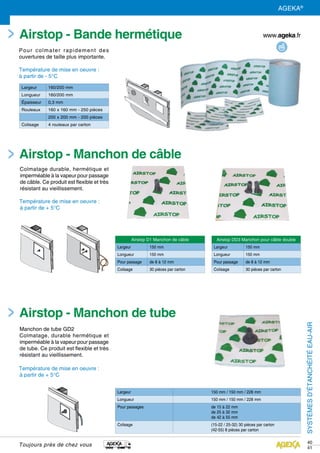

- 41. 40 41 Pour colmater rapidementdes ouvertures de taille plus importante. Température de mise en oeuvre : à partir de - 5°C Manchon de tube GD2 Colmatage, durable hermétique et imperméable à la vapeur pour passage de tube. Ce produit est flexible et très résistant au vieillissement. Température de mise en oeuvre : à partir de + 5°C Airstop - Bande hermétique Airstop - Manchon de tube Largeur 160/200 mm Longueur 160/200 mm épaisseur 0,3 mm Rouleaux 160 x 160 mm - 250 pièces 200 x 200 mm - 200 pièces Colisage 4 rouleaux par carton Largeur 150 mm / 150 mm / 228 mm Longueur 150 mm / 150 mm / 228 mm Pour passages de 15 à 22 mm de 25 à 32 mm de 42 à 55 mm Colisage (15-22 / 25-32) 30 pièces par carton (42-55) 8 pièces par carton Colmatage durable, hermétique et imperméable à la vapeur pour passage de câble. Ce produit est flexible et très résistant au vieillissement. Température de mise en oeuvre : à partir de + 5°C Airstop - Manchon de câble Airstop DD3 Manchon pour câble double Largeur 150 mm Longueur 150 mm Pour passage de 8 à 12 mm Colisage 30 pièces par carton Airstop D1 Manchon de câble Largeur 150 mm Longueur 150 mm Pour passage de 8 à 12 mm Colisage 30 pièces par carton SYSTÈMESD’ÉTANCHÉITÉEAU-AIR Toujours près de chez vous AGEKA®

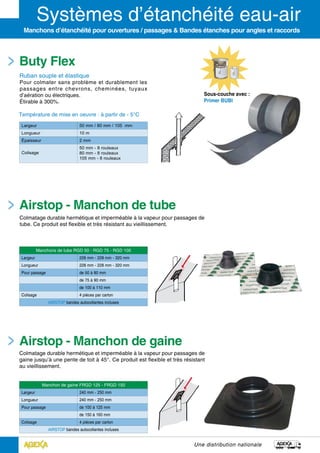

- 42. Manchons d’étanchéité pourouvertures / passages & Bandes étanches pour angles et raccords Buty Flex Airstop - Manchon de tube Airstop - Manchon de gaine Colmatage durable hermétique et imperméable à la vapeur pour passages de gaine jusqu’à une pente de toit à 45°. Ce produit est flexible et très résistant au vieillissement. Ruban souple et élastique Pour colmater sans problème et durablement les passages entre chevrons, cheminées, tuyaux d’aération ou électriques. Étirable à 300%. Température de mise en oeuvre : à partir de - 5°C Colmatage durable hermétique et imperméable à la vapeur pour passages de tube. Ce produit est flexible et très résistant au vieillissement. Largeur 50 mm / 80 mm / 105 mm Longueur 10 m épaisseur 2 mm Colisage 50 mm - 8 rouleaux 80 mm - 8 rouleaux 105 mm - 8 rouleaux Manchons de tube RGD 50 - RGD 75 - RGD 100 Largeur 228 mm - 228 mm - 320 mm Longueur 228 mm - 228 mm - 320 mm Pour passage de 50 à 80 mm de 75 à 90 mm de 100 à 110 mm Colisage 4 pièces par carton AIRSTOP bandes autocollantes incluses Manchon de gaine FRGD 125 - FRGD 150 Largeur 240 mm - 250 mm Longueur 240 mm - 250 mm Pour passage de 100 à 125 mm de 150 à 160 mm Colisage 4 pièces par carton AIRSTOP bandes autocollantes incluses Sous-couche avec : Primer BUBI Une distribution nationale

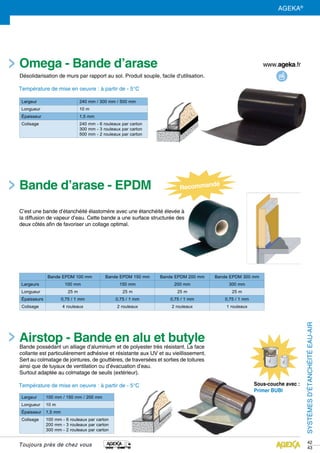

- 43. 42 43 Omega - Banded’arase Airstop - Bande en alu et butyle Sous-couche avec : Primer BUBI Largeur 240 mm / 300 mm / 500 mm Longueur 10 m épaisseur 1,5 mm Colisage 240 mm - 6 rouleaux par carton 300 mm - 3 rouleaux par carton 500 mm - 2 rouleaux par carton Bande EPDM 100 mm Bande EPDM 150 mm Bande EPDM 200 mm Bande EPDM 300 mm Largeurs 100 mm 150 mm 200 mm 300 mm Longueur 25 m 25 m 25 m 25 m épaisseurs 0,75 / 1 mm 0,75 / 1 mm 0,75 / 1 mm 0,75 / 1 mm Colisage 4 rouleaux 2 rouleaux 2 rouleaux 1 rouleaux Désolidarisation de murs par rapport au sol. Produit souple, facile d'utilisation. Température de mise en oeuvre : à partir de - 5°C Largeur 100 mm / 150 mm / 200 mm Longueur 10 m épaisseur 1,5 mm Colisage 100 mm - 6 rouleaux par carton 200 mm - 3 rouleaux par carton 300 mm - 2 rouleaux par carton Bande possédant un alliage d’aluminium et de polyester très résistant. La face collante est particulièrement adhésive et résistante aux UV et au vieillissement. Sert au colmatage de jointures, de gouttières, de traversées et sorties de toitures ainsi que de tuyaux de ventilation ou d’évacuation d’eau. Surtout adaptée au colmatage de seuils (extérieur). Température de mise en oeuvre : à partir de - 5°C SYSTÈMESD’ÉTANCHÉITÉEAU-AIR Toujours près de chez vous AGEKA® C’est une bande d’étanchéité élastomère avec une étanchéité élevée à la diffusion de vapeur d’eau. Cette bande a une surface structurée des deux côtés afin de favoriser un collage optimal. Bande d’arase - EPDM

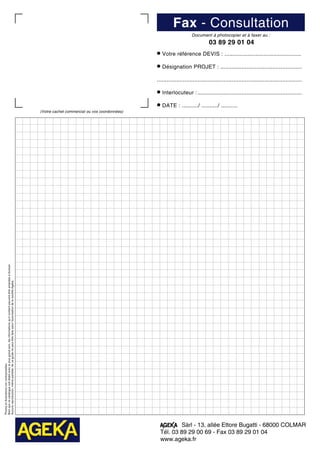

- 44. Photosetillustrationsnoncontractuelles. Bienquececataloguesoitétabliavecleplusgrandsoin,lesinformationsqu'ilcontientpeuventêtreamenéesàévoluer. Aucunereproduction,mêmepartielle,deceguidenepeutêtrefaitesansl'autorisationdelasociétéAgeka. (Votre cachet commercialou vos coordonnées) Fax - Consultation Document à photocopier et à faxer au : 03 89 29 01 04 • Votre référence DEVIS : ............................................... • Désignation PROJET :................................................... ......................................................................................... • Interlocuteur :................................................................. • DATE : ........../ ........../ .......... Sàrl - 13, allée Ettore Bugatti - 68000 COLMAR Tél. 03 89 29 00 69 - Fax 03 89 29 01 04 www.ageka.fr
