Ouate et poutres en I : l’alliance
idéale pour une maison
bioclimatique.
Chronologie
Permis de construire
obtenu en décembre 2012.
Travaux effectués de mars
à octobre 2013.
Un couple a fait construire, dans le Morbihan, une maison individuelle
écologique avec des poutres en bois « nouvelle génération ». Couplées à
une isolation à base de journaux recyclés (ouate de cellulose), ces poutres,
dites « en I », permettent une isolation efficace et rapide de l’habitat.
Présentation
Saint Brieuc
Quimper
Vannes
Rennes
Bréhan
Bréhan

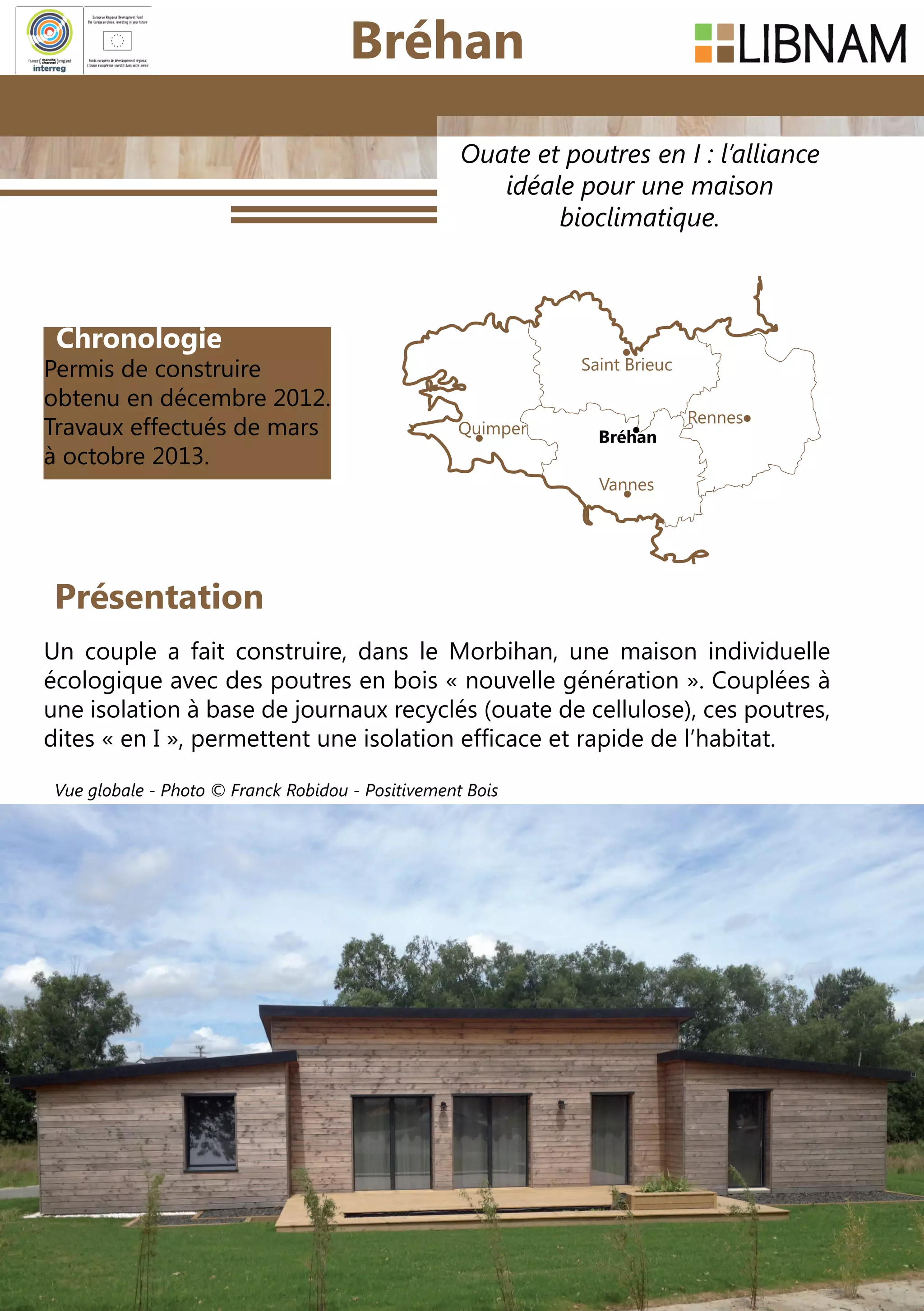

Vue globale - Photo © Franck Robidou - Positivement Bois
www.libnam.eu 2
Contexte
Désireux d’habiter une maison facile
à vivre, les propriétaires ont imaginé
une maison lumineuse, de plain-
pied (accessible aux personnes à
mobilité réduite), avec beaucoup de
rangements et un toit à faible pente.
Orienter le bâtiment de manière
optimale et utiliser des matériaux
naturels faisaient également parti
de leurs ambitions.
C’est en parcourant les salons
d’entreprises, à la recherche d’un
mode constructif compatible
avec leur projet, que les maîtres
d’ouvrage ont fait la connaissance
de l’entreprise « Positivement Bois »,
avec laquelle ils ont contracté. Ils
ont été séduits par le principe de
construction avec des poutres en I,
associées à la ouate de cellulose en
isolation.
Cette entreprise les a mis en relation
avec un architecte, qui leur a proposé
des plans adaptés au terrain de
927 m², acquis dans la commune
rurale de Bréhan (2300 hab.).
L’emplacement est idéal puisque la
maison, de 103 m² habitable, a été
construite en plaine, sans masque,
hormis deux chênes qui perdent
leurs feuilles en hiver.
Pour la conception, l’architecte a
repris les codes du bio-climatisme
(piècesdevieausudavecdegrandes
ouvertures, pièces de service au
nord). En plus, il a réparti les espaces
de nuit de chaque côté de la pièce
principale tout en les plaçant plus au
sud, sous forme de décrochés. Ces
décrochés délimitent, à l’extérieur,
l’espace réservé à la terrasse.

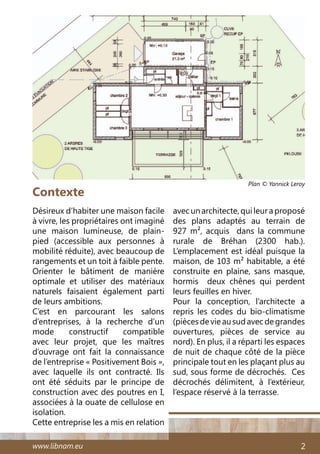

Plan © Yannick Leroy
Collectif franco-britannique Libnam3
Système constructif
La structure du bâtiment est
composée de poutres en I (de
section plus importante pour la
charpente), isolée en ouate de
cellulose dont la densité diffère
suivant les contraintes : elle est
de 60 kg/m3 pour les murs et une
partie du toit, là où elle a pu être
insufflée. Par contre elle n’est que
de 35 kg/m3 dans les parties du toit
les moins accessibles, où la ouate
de cellulose a été soufflée (dépose à
sec sur surface horizontale ouverte).
L’extérieur de l’enveloppe
est constitué d’un bardage
bois en douglas classe 3, non
traité. Cela signifie qu’il grisera
naturellement dans le temps, ce
que les propriétaires ont accepté en
connaissance de cause.
La structure repose sur une dalle
de béton isolée par du polystyrène
qui a la particularité de remonter
en périphérie, pour éviter les ponts
thermiques.
Dans le bâtiment, l’armature des
cloisons est en douglas (classe 3)
et repose sur une bande de fibre
de bois (Phaltex), qui permet un
traitement de l’acoustique. Pour
compléter l’isolation phonique des
cloisons, de la laine de bois a été
utilisée, recouverte de plaques de
plâtre, sauf dans les pièces humides
où il a été privilégié des plaques
de gypse (Fermacell), pour leur
résistance à la moisissure.
Du double vitrage (K-Line) a été
choisi plutôt que du triple vitrage,
en raison du coût, de la perte de
luminosité mais aussi de son utilité
relative en Bretagne et en façade
sud  : selon l’entreprise générale
intervenue sur ce chantier, le triple
vitrage n’est judicieux que pour les
maisons visant la norme « passive ».
Ici, il a été posé un vitrage 4/16/4,
avec un intercalaire bord chaud
pour traiter le pont thermique et un
remplissage Argon.
Le logement est chauffé grâce à un
poêle à bois (bûches, 3,6 kW) et un
chauffe-serviettes électrique. Afin

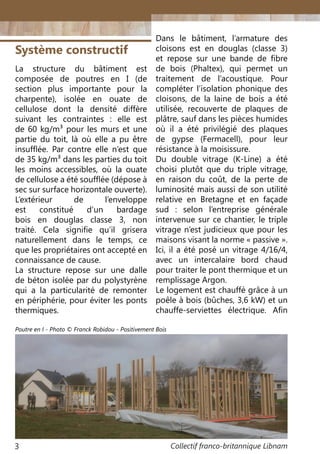

Poutre en I - Photo © Franck Robidou - Positivement Bois
www.libnam.eu 4
de ne pas refroidir la pièce, le poêle
est étanche et la prise d’air se fait à
l’extérieur, par un tuyau sous dalle.
La ventilation est de type Hygro A
(elle   associe des bouches hygro-
réglables et des entrées d’air à
débit fixe), a priori plus adaptée en
Bretagne. Au vu du taux d’humidité
constant dans l’air extérieur, elle
éviterait la sous-ventilation et le
risque de maison en dépression,
selon Franck Robidou, le dirigeant
de « Positivement Bois ».
L’eau chaude sanitaire est
disponible grâce à un ballon
thermodynamique : sa micro pompe
à chaleur capte les calories de l’air
extrait du garage.
Afin d’optimiser leur logement, les
propriétaires ont opté pour une
cuve de récupération d’eau de pluie
qui alimente leurs WC et sert pour
l’arrosage.
Ils ont également choisi un système
d’éclairage à Leds, et des prises
murales avec interrupteur.
Composition du toit  : EPDM pour
l’étanchéité - panneaux bois CTBH
- poutre en I 300 mm et ouate -
pare-vapeur Isocell (SD : 1500 m en
toiture chaude) - liteaux douglas -
plaques de plâtre ou de gypse.
Composition des murs  : bardage
douglas - liteaux - pare-pluie SIGA
- OSB 10 mm - poutre en I et ouate
240 mm - frein-vapeur (SD : 18 m) -
liteaux douglas - plaques de plâtre
ou de gypse
Composition des cloisons : plaques
de plâtre ou de gypse - liteau 45x45
en douglas - bande de fibre de bois
Phaltex - laine de bois 45 mm -
plaques de plâtre ou de gypse.
Composition du sol : Hérisson de 50
cm - polyane - polystyrène 100 mm
remontant sur les côtés - 12 cm de
béton - chape de 6 cm - carrelage
ou parquet flottant.

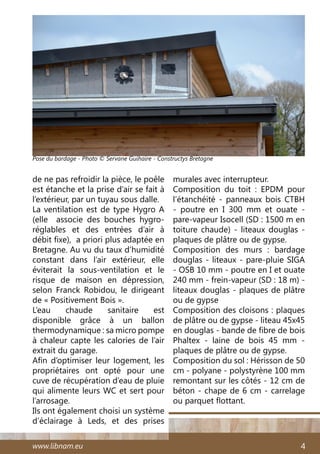

Pose du bardage - Photo © Servane Guihaire - Constructys Bretagne
Collectif franco-britannique Libnam5
Focus technique :
Les poutres en I
Une poutre en I est constituée
d’une âme en panneaux de fibre
de bois, reliant deux membrures.
Contrairement à une poutre de bois
massif, celle en I assure une solidité
de structure avec peu de matière,
permet de réduire au maximum
les ponts thermiques du bois
(déperditions linéiques) et autorise
une épaisseur d’isolant très élevée,
à elle seule.
La résistance thermique d’un mur
incluant des poutres en I est de 6,15
Km²/W contre 5,75 Km²/W environ,
pour un mur composé de poutres
en bois massif.
De plus, une ossature bois habituelle
ne dépasse pas 22 cm d’épaisseur.
Avec des poutres en I, il est possible
d’atteindre 90 cm. Une épaisseur
d’isolant importante peut donc être
appliquée en une seule opération.
Ce type de poutres (Steico) a
d’ailleurs reçu le label Passivhaus
de l’institut allemand de la maison
passive « Dr. Wolfgang Feist ».
Sur le plan économique, pour des
murs avec un R > 6 Km²/W, la poutre
en I est même plus compétitive
qu’une ossature bois classique.
Les poutres utilisées ici sont livrables
en longueur de 13 m. Le charpentier
les a donc redécoupées en fonction
des besoins. Il préfère ce mode
opératoire à la préfabrication qui
génère, selon lui, la création de ponts

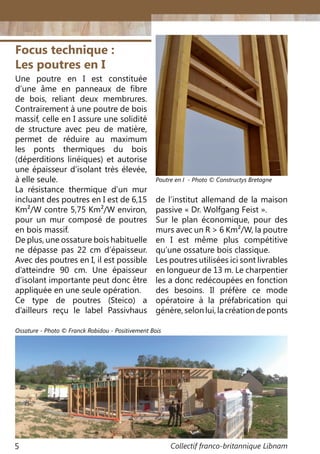

Poutre en I - Photo © Constructys Bretagne
Ossature - Photo © Franck Robidou - Positivement Bois
www.libnam.eu 6
thermiques. En effet, davantage de
volume de bois doit être apporté
aux structures préfabriquées pour
en garantir la rigidité. Cela génère
des déperditions.
Pourtant, l’ossature bois classique
continue de faire des émules, car
la logique industrielle se veut
plus simple. En même temps, les
poutres en I sont environ 3 fois plus
légères que des poutres communes.
Aucun engin de levage n’est donc
nécessaire sur chantier. Les poutres
en I sont également appréciées en
toiture ou pour les planchers en
raison des longueurs disponibles (9
m), qui rendent inutiles les murs de
refend.
En revanche, les poutres en I sont
réalisées en pin, qui nécessite
d’être traité (classe 2 pour l’usage
de ce chantier). Sauf Exception
(Ex  : poutres Trica), leur origine
est rarement régionale, ni même
française, mais plutôt européenne.
Mais, par rapport au bois massif, il
faut noter qu’elles consomment très
peu de matière première (section
des montants : 39 X 65 mm).
Comme toute construction en
ossature bois, les structures
assemblées avec des poutres en I
ont le défaut de manquer d’inertie.
C’est pourquoi elles s’associent
parfaitement, dans la construction
écologique, avec la ouate de
cellulose. Ce matériau, grâce à sa
capacité de déphasage thermique
(très supérieure à celle d’une laine
minérale), lutte plus efficacement
contre les pics de chaleur estivaux.

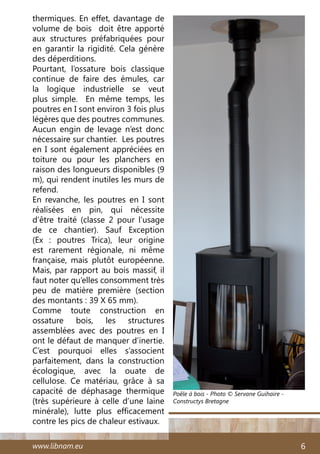

Poêle à bois - Photo © Servane Guihaire -
Constructys Bretagne
Collectif franco-britannique Libnam7
Freins et leviers
Sans être constructeur de maison
individuelle, «  Positivement Bois  »
est une entreprise générale.
L’entreprise a donc joué le rôle
de coordinateur de chantier. Pour
faciliter les relations inter-corps
d’état et favoriser la qualité des
travaux, le dirigeant a su faire appel
à son réseau de partenaires. Lors
de la conception, il a par exemple
été plus facile d’adapter les coûts
au plus juste en travaillant avec un
architecte qu’il connaissait déjà.
Le prix a d’ailleurs été l’un des
principaux freins du projet, les
propriétaires avaient un budget
limité. Ils ont donc dû faire des
concessions : réduire la surface de
plancher et poser le bardage eux-
mêmes.
Certains aspects techniques ont
nécessité une attention particulière :
par exemple, pour anticiper les
renforts nécessaires et la pose de
l’étanchéité à l’air, le cuisiniste a dû
calibrer les plans de la cuisine bien
avant sa pose. Egalement, une porte
intérieure « isolante », donnant sur le
garage, s’est avérée insuffisamment
étanche à l’air.
A l’inverse, des solutions techniques
se sont montrées pertinentes : par
exemple, la pose des volets roulants
accessibles de l’extérieur, devant
la membrane d’étanchéité, évitant
ainsi les ponts thermiques.
Les entreprises ont suivi plusieurs
formations. L’entreprise générale,
notamment, a suivi des stages
d’étanchéité à l’air avec SIGA et
des Formations aux Économies
d’Énergies dans le Bâtiment (FEEBat).

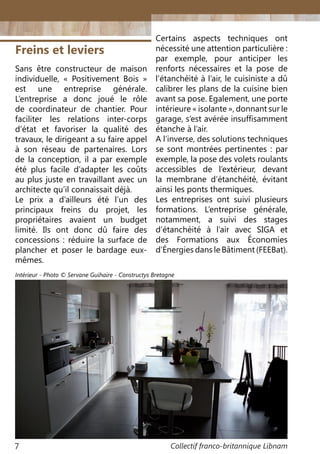

Intérieur - Photo © Servane Guihaire - Constructys Bretagne
8
Intervenants
Maître d’ouvrage : Un couple souhaitant
préserver son anonymat
Architecte : Yannick Leroy (Baud - 56)
Entreprise générale : Positivement Bois
(Lanester - 56)
Couverture : CEI56 (Plougoumelen - 56)
Électricité : JS Elec (Pluvigner - 56)
Plomberie : Robert Thermie
(Locmiquelic - 56)
Carrelage : Le Huitouze Dominique
(Languidic - 56)
Coûts
Terrain viabilisé : 10 000€ TTC
Maîtrise d’œuvre : 5 000€ TTC
Entreprise générale : 114 749 € TTC
Revêtements de sols : 8 000€ TTC
Plomberie-Chauffage : 8 000€ TTC
Électricité : 6 000€ TTC
Couverture : 18 000€ TTC
Total du coût de la construction : 159 749 €
TTC, soit 1550 € TTC/m²
L’entreprise « Positivement Bois » s’est appuyée sur plusieurs bâtiments
«  tests  » qu’elle a édifiés pour évaluer son système constructif, que ce
soit pour le calcul du point de rosée ou l’étanchéité à l’air. Les résultats
indiquent une performance supérieure à la norme BBC, notamment pour
la perméabilité à l’air (de 0,14 à 0,30 contre 0,60 exigé).
La facture d’électricité des propriétaires s’élève à 46€ /mois et le besoin en
chauffage n’excède pas 10 kWh/m²/an.
Performances globales
Façade Ouest © Yannick Leroy
Contact
Constructys Bretagne
www.constructys-bretagne.fr

Contenu connexe

Tendances

Robinard fr
Robinard   frRobinard   fr
Robinard fr
libnam

Rosemoor (Pilkington Cob Shelter)-fr
Rosemoor (Pilkington Cob Shelter)-frRosemoor (Pilkington Cob Shelter)-fr
Rosemoor (Pilkington Cob Shelter)-fr
libnam

Saint léry fr
Saint léry   frSaint léry   fr
Saint léry fr
libnam

Les eco logis-fr
Les eco logis-frLes eco logis-fr
Les eco logis-fr
libnam

Vues du Zinc n° 40 – mai 2010
Vues du Zinc n° 40 – mai 2010Vues du Zinc n° 40 – mai 2010
Vues du Zinc n° 40 – mai 2010
VMZINC

Toiture terrasse chaude et végétalisation - CNDB & CODFAB
Toiture terrasse chaude et végétalisation - CNDB & CODFABToiture terrasse chaude et végétalisation - CNDB & CODFAB
Toiture terrasse chaude et végétalisation - CNDB & CODFAB
Build Green

Montès-fr
Montès-frMontès-fr
Montès-fr
libnam

Jto2020 14oct atelier bergerie
Jto2020 14oct atelier bergerieJto2020 14oct atelier bergerie
Jto2020 14oct atelier bergerie
Institut de l'Elevage - Idele

Toiture vegetalisée Atelier de Construction
Toiture vegetalisée Atelier de ConstructionToiture vegetalisée Atelier de Construction
Toiture vegetalisée Atelier de Construction
Mȉss ArćhiťeĉtuƦā

Vues du Zinc n° 44 – juin 2011
Vues du Zinc n° 44 – juin 2011Vues du Zinc n° 44 – juin 2011
Vues du Zinc n° 44 – juin 2011
VMZINC

Toitures terrasses : diversité d'usages
Toitures terrasses : diversité d'usagesToitures terrasses : diversité d'usages
Toitures terrasses : diversité d'usages
Bertrand CHEVAL

Renovation energetique
Renovation energetiqueRenovation energetique
Renovation energetique
Mira Lavandier

Type de toiture terrasse et étanchéité
Type de  toiture terrasse  et  étanchéitéType de  toiture terrasse  et  étanchéité
Type de toiture terrasse et étanchéité
ILYES MHAMMEDIA

Construire une Maison Bois BBC
Construire une Maison Bois BBCConstruire une Maison Bois BBC
Construire une Maison Bois BBC
Asso La Parvole

Guide - Les maisons passives - Limousin nature environnement
Guide - Les maisons passives - Limousin nature environnementGuide - Les maisons passives - Limousin nature environnement
Guide - Les maisons passives - Limousin nature environnement
Build Green

Amenagement des combles
Amenagement des comblesAmenagement des combles
Amenagement des combles
Mira Lavandier

Mur végétaux
Mur végétauxMur végétaux
Mur végétaux
line-lorre

Silverton-fr
Silverton-frSilverton-fr
Silverton-fr
libnam

norms - etude technique suisse
 norms - etude technique suisse norms - etude technique suisse
norms - etude technique suisse
RAINBOW by ECS-3.COM

Bishop cornish school_FR
Bishop cornish school_FRBishop cornish school_FR
Bishop cornish school_FRlibnam


Tendances (20)

Robinard fr
Robinard   frRobinard   fr
Robinard fr

Rosemoor (Pilkington Cob Shelter)-fr
Rosemoor (Pilkington Cob Shelter)-frRosemoor (Pilkington Cob Shelter)-fr
Rosemoor (Pilkington Cob Shelter)-fr

Saint léry fr
Saint léry   frSaint léry   fr
Saint léry fr

Les eco logis-fr
Les eco logis-frLes eco logis-fr
Les eco logis-fr

Vues du Zinc n° 40 – mai 2010
Vues du Zinc n° 40 – mai 2010Vues du Zinc n° 40 – mai 2010
Vues du Zinc n° 40 – mai 2010

Toiture terrasse chaude et végétalisation - CNDB & CODFAB
Toiture terrasse chaude et végétalisation - CNDB & CODFABToiture terrasse chaude et végétalisation - CNDB & CODFAB
Toiture terrasse chaude et végétalisation - CNDB & CODFAB

Montès-fr
Montès-frMontès-fr
Montès-fr

Jto2020 14oct atelier bergerie
Jto2020 14oct atelier bergerieJto2020 14oct atelier bergerie
Jto2020 14oct atelier bergerie

Toiture vegetalisée Atelier de Construction
Toiture vegetalisée Atelier de ConstructionToiture vegetalisée Atelier de Construction
Toiture vegetalisée Atelier de Construction

Vues du Zinc n° 44 – juin 2011
Vues du Zinc n° 44 – juin 2011Vues du Zinc n° 44 – juin 2011
Vues du Zinc n° 44 – juin 2011

Toitures terrasses : diversité d'usages
Toitures terrasses : diversité d'usagesToitures terrasses : diversité d'usages
Toitures terrasses : diversité d'usages

Renovation energetique
Renovation energetiqueRenovation energetique
Renovation energetique

Type de toiture terrasse et étanchéité
Type de  toiture terrasse  et  étanchéitéType de  toiture terrasse  et  étanchéité
Type de toiture terrasse et étanchéité

Construire une Maison Bois BBC
Construire une Maison Bois BBCConstruire une Maison Bois BBC
Construire une Maison Bois BBC

Guide - Les maisons passives - Limousin nature environnement
Guide - Les maisons passives - Limousin nature environnementGuide - Les maisons passives - Limousin nature environnement
Guide - Les maisons passives - Limousin nature environnement

Amenagement des combles
Amenagement des comblesAmenagement des combles
Amenagement des combles

Mur végétaux
Mur végétauxMur végétaux
Mur végétaux

Silverton-fr
Silverton-frSilverton-fr
Silverton-fr

norms - etude technique suisse
 norms - etude technique suisse norms - etude technique suisse
norms - etude technique suisse

Bishop cornish school_FR
Bishop cornish school_FRBishop cornish school_FR
Bishop cornish school_FR


En vedette

La Celula
La CelulaLa Celula
La Celula
esc97

5e rapport d'étape 34 plans nouvelle france industrielle
5e rapport d'étape 34 plans nouvelle france industrielle5e rapport d'étape 34 plans nouvelle france industrielle
5e rapport d'étape 34 plans nouvelle france industrielle
polenumerique33

Nettoyage de la Rance le 24 septembre 2015
Nettoyage de la Rance le 24 septembre 2015Nettoyage de la Rance le 24 septembre 2015
Nettoyage de la Rance le 24 septembre 2015
mairiestjouan2015

Pantalonesmojados Mensaje((Consonido))
Pantalonesmojados Mensaje((Consonido))Pantalonesmojados Mensaje((Consonido))
Pantalonesmojados Mensaje((Consonido))
JOHN JAIRO GIL TOLEDO

La newsletter de mgrh 1
La newsletter de mgrh 1La newsletter de mgrh 1
La newsletter de mgrh 1
CABINET MGRH

SWISSCOIN-BUSINESS-KONZEPT-französisch
SWISSCOIN-BUSINESS-KONZEPT-französischSWISSCOIN-BUSINESS-KONZEPT-französisch
SWISSCOIN-BUSINESS-KONZEPT-französischzohir zahi

Car2go pense à Bruxelles
Car2go pense à BruxellesCar2go pense à Bruxelles
Car2go pense à Bruxelles
Wagenverkopen

Ignite Paris 3 - The New York Times - Evolve or die, 13 leçons venues de l'au...
Ignite Paris 3 - The New York Times - Evolve or die, 13 leçons venues de l'au...Ignite Paris 3 - The New York Times - Evolve or die, 13 leçons venues de l'au...
Ignite Paris 3 - The New York Times - Evolve or die, 13 leçons venues de l'au...
Fabrice Epelboin

Preguntas
PreguntasPreguntas
Preguntas
grouchadas

Diaporama pc m2 peintures et batiments
Diaporama pc m2 peintures et batimentsDiaporama pc m2 peintures et batiments
Diaporama pc m2 peintures et batiments
yvon jeanne

INTERCREATIVIDAD
INTERCREATIVIDADINTERCREATIVIDAD
INTERCREATIVIDAD
yunisjavierperez

Web 2
Web 2Web 2
Web 2
jorgeraul

Documentation et agilité public
Documentation et agilité publicDocumentation et agilité public
Documentation et agilité public
Jean-François Jagodzinski

20 chiffres pour comprendre le Social Selling
20 chiffres pour comprendre le Social Selling20 chiffres pour comprendre le Social Selling
20 chiffres pour comprendre le Social Selling
SocialDynamite

Amor
AmorAmor
earlegal #3 - Financez votre innovation grâce au plan start-up et au crowdfun...
earlegal #3 - Financez votre innovation grâce au plan start-up et au crowdfun...earlegal #3 - Financez votre innovation grâce au plan start-up et au crowdfun...
earlegal #3 - Financez votre innovation grâce au plan start-up et au crowdfun...
Lexing - Belgium

Ceivac Presentacion Calendario
Ceivac Presentacion CalendarioCeivac Presentacion Calendario
Ceivac Presentacion Calendario
evolucion4

Barcelo
BarceloBarcelo
Barcelo
guest6fd49f

El Aguila
El AguilaEl Aguila
El Aguila
fretrepo


En vedette (20)

La Celula
La CelulaLa Celula
La Celula

5e rapport d'étape 34 plans nouvelle france industrielle
5e rapport d'étape 34 plans nouvelle france industrielle5e rapport d'étape 34 plans nouvelle france industrielle
5e rapport d'étape 34 plans nouvelle france industrielle

Nettoyage de la Rance le 24 septembre 2015
Nettoyage de la Rance le 24 septembre 2015Nettoyage de la Rance le 24 septembre 2015
Nettoyage de la Rance le 24 septembre 2015

Pantalonesmojados Mensaje((Consonido))
Pantalonesmojados Mensaje((Consonido))Pantalonesmojados Mensaje((Consonido))
Pantalonesmojados Mensaje((Consonido))

La newsletter de mgrh 1
La newsletter de mgrh 1La newsletter de mgrh 1
La newsletter de mgrh 1

SWISSCOIN-BUSINESS-KONZEPT-französisch
SWISSCOIN-BUSINESS-KONZEPT-französischSWISSCOIN-BUSINESS-KONZEPT-französisch
SWISSCOIN-BUSINESS-KONZEPT-französisch

Z Recomendation Letters
Z Recomendation LettersZ Recomendation Letters
Z Recomendation Letters

Car2go pense à Bruxelles
Car2go pense à BruxellesCar2go pense à Bruxelles
Car2go pense à Bruxelles

Ignite Paris 3 - The New York Times - Evolve or die, 13 leçons venues de l'au...
Ignite Paris 3 - The New York Times - Evolve or die, 13 leçons venues de l'au...Ignite Paris 3 - The New York Times - Evolve or die, 13 leçons venues de l'au...
Ignite Paris 3 - The New York Times - Evolve or die, 13 leçons venues de l'au...

Preguntas
PreguntasPreguntas
Preguntas

Diaporama pc m2 peintures et batiments
Diaporama pc m2 peintures et batimentsDiaporama pc m2 peintures et batiments
Diaporama pc m2 peintures et batiments

INTERCREATIVIDAD
INTERCREATIVIDADINTERCREATIVIDAD
INTERCREATIVIDAD

Web 2
Web 2Web 2
Web 2

Documentation et agilité public
Documentation et agilité publicDocumentation et agilité public
Documentation et agilité public

20 chiffres pour comprendre le Social Selling
20 chiffres pour comprendre le Social Selling20 chiffres pour comprendre le Social Selling
20 chiffres pour comprendre le Social Selling

Amor
AmorAmor
Amor

earlegal #3 - Financez votre innovation grâce au plan start-up et au crowdfun...
earlegal #3 - Financez votre innovation grâce au plan start-up et au crowdfun...earlegal #3 - Financez votre innovation grâce au plan start-up et au crowdfun...
earlegal #3 - Financez votre innovation grâce au plan start-up et au crowdfun...

Ceivac Presentacion Calendario
Ceivac Presentacion CalendarioCeivac Presentacion Calendario
Ceivac Presentacion Calendario

Barcelo
BarceloBarcelo
Barcelo

El Aguila
El AguilaEl Aguila
El Aguila


Similaire à Bréhan fr

Robinard fr
Robinard   frRobinard   fr
Robinard fr
libnam

Muël fr
Muël   frMuël   fr
Muël fr
libnam

Exemples de réalisations possibles
Exemples de réalisations possiblesExemples de réalisations possibles
Exemples de réalisations possibles
ecotime

Mellé-fr
Mellé-frMellé-fr
Mellé-fr
libnam

Conférence isolation maison ancienne et perspiration
Conférence isolation maison ancienne et perspirationConférence isolation maison ancienne et perspiration
Conférence isolation maison ancienne et perspiration
Bois et Paille

RAINBOW by ECS-3.COM: Avantages de nos produits (version française)
RAINBOW by ECS-3.COM: Avantages de nos produits (version française)RAINBOW by ECS-3.COM: Avantages de nos produits (version française)
RAINBOW by ECS-3.COM: Avantages de nos produits (version française)
RAINBOW by ECS-3.COM

Dingle dell-fr
Dingle dell-frDingle dell-fr
Dingle dell-fr
libnam

The emerald-fr
The emerald-frThe emerald-fr
The emerald-fr
libnam

La construction en paille
La construction en pailleLa construction en paille
La construction en paille
Build Green

Ageka structures 2014
Ageka structures 2014 Ageka structures 2014
Ageka structures 2014
Ageka

Les trophees-de-l-architecture-vivons-bois-2011
Les trophees-de-l-architecture-vivons-bois-2011Les trophees-de-l-architecture-vivons-bois-2011
Les trophees-de-l-architecture-vivons-bois-2011dida91

Devis renovation maison
Devis renovation maisonDevis renovation maison
Devis renovation maison
Mira Lavandier

humidite et construction en bois.pdf
humidite et construction en bois.pdfhumidite et construction en bois.pdf
humidite et construction en bois.pdf
Salah eddine TADLAOUI

Ageka isolation 2014
Ageka isolation 2014Ageka isolation 2014
Ageka isolation 2014
Ageka

Remise de label MINERGIE-A-ECO, le 18 octobre 2013 à Ayent (VS)
Remise de label MINERGIE-A-ECO, le 18 octobre 2013 à Ayent (VS)Remise de label MINERGIE-A-ECO, le 18 octobre 2013 à Ayent (VS)
Remise de label MINERGIE-A-ECO, le 18 octobre 2013 à Ayent (VS)
minergie-romande

Ecocase
EcocaseEcocase
Ecocase
Anna Borrelli

Guide des bonnes pratiques
Guide des bonnes pratiquesGuide des bonnes pratiques
Guide des bonnes pratiquescapitalenergy

Pôle scolaire le picaou fr
Pôle scolaire le picaou   frPôle scolaire le picaou   fr
Pôle scolaire le picaou fr
libnam

Ki supafil 2012 fr-lr
Ki supafil 2012 fr-lrKi supafil 2012 fr-lr
Ki supafil 2012 fr-lrEuropages2


Similaire à Bréhan fr (20)

Robinard fr
Robinard   frRobinard   fr
Robinard fr

Muël fr
Muël   frMuël   fr
Muël fr

Exemples de réalisations possibles
Exemples de réalisations possiblesExemples de réalisations possibles
Exemples de réalisations possibles

Mellé-fr
Mellé-frMellé-fr
Mellé-fr

Conférence isolation maison ancienne et perspiration
Conférence isolation maison ancienne et perspirationConférence isolation maison ancienne et perspiration
Conférence isolation maison ancienne et perspiration

RAINBOW by ECS-3.COM: Avantages de nos produits (version française)
RAINBOW by ECS-3.COM: Avantages de nos produits (version française)RAINBOW by ECS-3.COM: Avantages de nos produits (version française)
RAINBOW by ECS-3.COM: Avantages de nos produits (version française)

Technique
TechniqueTechnique
Technique

Dingle dell-fr
Dingle dell-frDingle dell-fr
Dingle dell-fr

The emerald-fr
The emerald-frThe emerald-fr
The emerald-fr

La construction en paille
La construction en pailleLa construction en paille
La construction en paille

Ageka structures 2014
Ageka structures 2014 Ageka structures 2014
Ageka structures 2014

Les trophees-de-l-architecture-vivons-bois-2011
Les trophees-de-l-architecture-vivons-bois-2011Les trophees-de-l-architecture-vivons-bois-2011
Les trophees-de-l-architecture-vivons-bois-2011

Devis renovation maison
Devis renovation maisonDevis renovation maison
Devis renovation maison

humidite et construction en bois.pdf
humidite et construction en bois.pdfhumidite et construction en bois.pdf
humidite et construction en bois.pdf

Ageka isolation 2014
Ageka isolation 2014Ageka isolation 2014
Ageka isolation 2014

Remise de label MINERGIE-A-ECO, le 18 octobre 2013 à Ayent (VS)
Remise de label MINERGIE-A-ECO, le 18 octobre 2013 à Ayent (VS)Remise de label MINERGIE-A-ECO, le 18 octobre 2013 à Ayent (VS)
Remise de label MINERGIE-A-ECO, le 18 octobre 2013 à Ayent (VS)

Ecocase
EcocaseEcocase
Ecocase

Guide des bonnes pratiques
Guide des bonnes pratiquesGuide des bonnes pratiques
Guide des bonnes pratiques

Pôle scolaire le picaou fr
Pôle scolaire le picaou   frPôle scolaire le picaou   fr
Pôle scolaire le picaou fr

Ki supafil 2012 fr-lr
Ki supafil 2012 fr-lrKi supafil 2012 fr-lr
Ki supafil 2012 fr-lr


Plus de libnam

Booklet supporting methods sustainable construction
Booklet supporting methods sustainable constructionBooklet supporting methods sustainable construction
Booklet supporting methods sustainable construction
libnam

Livret méthodologies d'accompagnement construction durable
Livret méthodologies d'accompagnement construction durableLivret méthodologies d'accompagnement construction durable
Livret méthodologies d'accompagnement construction durable
libnam

Booklet two integrated building designs
Booklet two integrated building designsBooklet two integrated building designs
Booklet two integrated building designs
libnam

Livret deux méthodes de conception collaboratives
Livret deux méthodes de conception collaborativesLivret deux méthodes de conception collaboratives
Livret deux méthodes de conception collaboratives
libnam

Educational sheet hqe
Educational sheet hqeEducational sheet hqe
Educational sheet hqe
libnam

educational sheet breeam
 educational sheet breeam educational sheet breeam
educational sheet breeam
libnam

Educational sheet rt 2020
Educational sheet rt 2020Educational sheet rt 2020
Educational sheet rt 2020
libnam

Thermal regulation 2013 in england
Thermal regulation 2013 in englandThermal regulation 2013 in england
Thermal regulation 2013 in england
libnam

En tool 4 educational sheet thermal regulation in england
En tool 4 educational sheet thermal regulation in englandEn tool 4 educational sheet thermal regulation in england
En tool 4 educational sheet thermal regulation in england
libnam

Réglementation thermique 2013 en angleterre
Réglementation thermique 2013 en angleterreRéglementation thermique 2013 en angleterre
Réglementation thermique 2013 en angleterre
libnam

Fr outil 1 fiche enquête vierge livret études de cas
Fr outil 1 fiche enquête vierge livret études de casFr outil 1 fiche enquête vierge livret études de cas
Fr outil 1 fiche enquête vierge livret études de cas
libnam

En tool 1 blank survey data sheet case studies booklet
En tool 1 blank survey data sheet case studies booklet En tool 1 blank survey data sheet case studies booklet
En tool 1 blank survey data sheet case studies booklet
libnam

Fr outil 7 compte rendu photos tests bottes de paille
Fr outil 7 compte rendu photos tests bottes de pailleFr outil 7 compte rendu photos tests bottes de paille
Fr outil 7 compte rendu photos tests bottes de paille
libnam

Fr outil 7 compte rendu photos terre bauge mécanisée btc torchis
Fr outil 7 compte rendu photos terre bauge mécanisée btc torchisFr outil 7 compte rendu photos terre bauge mécanisée btc torchis
Fr outil 7 compte rendu photos terre bauge mécanisée btc torchis
libnam

Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...
Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...
Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...
libnam

Fr outil 7 compte rendu photos isolation terre paille
Fr outil 7 compte rendu photos isolation terre pailleFr outil 7 compte rendu photos isolation terre paille
Fr outil 7 compte rendu photos isolation terre paille
libnam

Fr outil 7 compte rendu photos chanvre projeté
Fr outil 7 compte rendu photos chanvre projetéFr outil 7 compte rendu photos chanvre projeté
Fr outil 7 compte rendu photos chanvre projeté
libnam

Fr outil 7 compte rendu photos chanvre dans tous ses états
Fr outil 7 compte rendu photos chanvre dans tous ses étatsFr outil 7 compte rendu photos chanvre dans tous ses états
Fr outil 7 compte rendu photos chanvre dans tous ses états
libnam

Fr outil 7 compte rendu photos chanvre banché
Fr outil 7 compte rendu photos chanvre banchéFr outil 7 compte rendu photos chanvre banché
Fr outil 7 compte rendu photos chanvre banché
libnam

Fr outil 7 compte rendu photos blocs de chanvre et enduits naturels
Fr outil 7 compte rendu photos blocs de chanvre et enduits naturelsFr outil 7 compte rendu photos blocs de chanvre et enduits naturels
Fr outil 7 compte rendu photos blocs de chanvre et enduits naturels
libnam


Plus de libnam (20)

Booklet supporting methods sustainable construction
Booklet supporting methods sustainable constructionBooklet supporting methods sustainable construction
Booklet supporting methods sustainable construction

Livret méthodologies d'accompagnement construction durable
Livret méthodologies d'accompagnement construction durableLivret méthodologies d'accompagnement construction durable
Livret méthodologies d'accompagnement construction durable

Booklet two integrated building designs
Booklet two integrated building designsBooklet two integrated building designs
Booklet two integrated building designs

Livret deux méthodes de conception collaboratives
Livret deux méthodes de conception collaborativesLivret deux méthodes de conception collaboratives
Livret deux méthodes de conception collaboratives

Educational sheet hqe
Educational sheet hqeEducational sheet hqe
Educational sheet hqe

educational sheet breeam
 educational sheet breeam educational sheet breeam
educational sheet breeam

Educational sheet rt 2020
Educational sheet rt 2020Educational sheet rt 2020
Educational sheet rt 2020

Thermal regulation 2013 in england
Thermal regulation 2013 in englandThermal regulation 2013 in england
Thermal regulation 2013 in england

En tool 4 educational sheet thermal regulation in england
En tool 4 educational sheet thermal regulation in englandEn tool 4 educational sheet thermal regulation in england
En tool 4 educational sheet thermal regulation in england

Réglementation thermique 2013 en angleterre
Réglementation thermique 2013 en angleterreRéglementation thermique 2013 en angleterre
Réglementation thermique 2013 en angleterre

Fr outil 1 fiche enquête vierge livret études de cas
Fr outil 1 fiche enquête vierge livret études de casFr outil 1 fiche enquête vierge livret études de cas
Fr outil 1 fiche enquête vierge livret études de cas

En tool 1 blank survey data sheet case studies booklet
En tool 1 blank survey data sheet case studies booklet En tool 1 blank survey data sheet case studies booklet
En tool 1 blank survey data sheet case studies booklet

Fr outil 7 compte rendu photos tests bottes de paille
Fr outil 7 compte rendu photos tests bottes de pailleFr outil 7 compte rendu photos tests bottes de paille
Fr outil 7 compte rendu photos tests bottes de paille

Fr outil 7 compte rendu photos terre bauge mécanisée btc torchis
Fr outil 7 compte rendu photos terre bauge mécanisée btc torchisFr outil 7 compte rendu photos terre bauge mécanisée btc torchis
Fr outil 7 compte rendu photos terre bauge mécanisée btc torchis

Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...
Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...
Fr outil 7 compte rendu photos ossature bois, ouate de cellulose et laine de ...

Fr outil 7 compte rendu photos isolation terre paille
Fr outil 7 compte rendu photos isolation terre pailleFr outil 7 compte rendu photos isolation terre paille
Fr outil 7 compte rendu photos isolation terre paille

Fr outil 7 compte rendu photos chanvre projeté
Fr outil 7 compte rendu photos chanvre projetéFr outil 7 compte rendu photos chanvre projeté
Fr outil 7 compte rendu photos chanvre projeté

Fr outil 7 compte rendu photos chanvre dans tous ses états
Fr outil 7 compte rendu photos chanvre dans tous ses étatsFr outil 7 compte rendu photos chanvre dans tous ses états
Fr outil 7 compte rendu photos chanvre dans tous ses états

Fr outil 7 compte rendu photos chanvre banché
Fr outil 7 compte rendu photos chanvre banchéFr outil 7 compte rendu photos chanvre banché
Fr outil 7 compte rendu photos chanvre banché

Fr outil 7 compte rendu photos blocs de chanvre et enduits naturels
Fr outil 7 compte rendu photos blocs de chanvre et enduits naturelsFr outil 7 compte rendu photos blocs de chanvre et enduits naturels
Fr outil 7 compte rendu photos blocs de chanvre et enduits naturels


Dernier

Procédure consignation Lock Out Tag Out.pptx
Procédure consignation  Lock Out Tag Out.pptxProcédure consignation  Lock Out Tag Out.pptx
Procédure consignation Lock Out Tag Out.pptx
caggoune66

Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
cristionobedi

Edito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdfEdito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdf
WarlockeTamagafk

Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
BenotGeorges3

Iris van Herpen. pptx
Iris         van         Herpen.      pptxIris         van         Herpen.      pptx
Iris van Herpen. pptx
Txaruka

Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025
Billy DEYLORD

Iris van Herpen. pptx
Iris         van        Herpen.      pptxIris         van        Herpen.      pptx
Iris van Herpen. pptx
Txaruka

Iris van Herpen. pptx
Iris            van        Herpen.     pptxIris            van        Herpen.     pptx
Iris van Herpen. pptx
Txaruka

Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
M2i Formation

Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La JeunesseConseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Oscar Smith

Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024
Friends of African Village Libraries


Dernier (11)

Procédure consignation Lock Out Tag Out.pptx
Procédure consignation  Lock Out Tag Out.pptxProcédure consignation  Lock Out Tag Out.pptx
Procédure consignation Lock Out Tag Out.pptx

Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...

Edito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdfEdito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdf

Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24

Iris van Herpen. pptx
Iris         van         Herpen.      pptxIris         van         Herpen.      pptx
Iris van Herpen. pptx

Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025

Iris van Herpen. pptx
Iris         van        Herpen.      pptxIris         van        Herpen.      pptx
Iris van Herpen. pptx

Iris van Herpen. pptx
Iris            van        Herpen.     pptxIris            van        Herpen.     pptx
Iris van Herpen. pptx

Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...

Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La JeunesseConseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse

Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024


Bréhan fr

  • 1. 76 Ouate et poutres en I : l’alliance idéale pour une maison bioclimatique. Chronologie Permis de construire obtenu en décembre 2012. Travaux effectués de mars à octobre 2013. Un couple a fait construire, dans le Morbihan, une maison individuelle écologique avec des poutres en bois « nouvelle génération ». Couplées à une isolation à base de journaux recyclés (ouate de cellulose), ces poutres, dites « en I », permettent une isolation efficace et rapide de l’habitat. Présentation Saint Brieuc Quimper Vannes Rennes Bréhan Bréhan Vue globale - Photo © Franck Robidou - Positivement Bois
  • 2. www.libnam.eu 2 Contexte Désireux d’habiter une maison facile à vivre, les propriétaires ont imaginé une maison lumineuse, de plain- pied (accessible aux personnes à mobilité réduite), avec beaucoup de rangements et un toit à faible pente. Orienter le bâtiment de manière optimale et utiliser des matériaux naturels faisaient également parti de leurs ambitions. C’est en parcourant les salons d’entreprises, à la recherche d’un mode constructif compatible avec leur projet, que les maîtres d’ouvrage ont fait la connaissance de l’entreprise « Positivement Bois », avec laquelle ils ont contracté. Ils ont été séduits par le principe de construction avec des poutres en I, associées à la ouate de cellulose en isolation. Cette entreprise les a mis en relation avec un architecte, qui leur a proposé des plans adaptés au terrain de 927 m², acquis dans la commune rurale de Bréhan (2300 hab.). L’emplacement est idéal puisque la maison, de 103 m² habitable, a été construite en plaine, sans masque, hormis deux chênes qui perdent leurs feuilles en hiver. Pour la conception, l’architecte a repris les codes du bio-climatisme (piècesdevieausudavecdegrandes ouvertures, pièces de service au nord). En plus, il a réparti les espaces de nuit de chaque côté de la pièce principale tout en les plaçant plus au sud, sous forme de décrochés. Ces décrochés délimitent, à l’extérieur, l’espace réservé à la terrasse. Plan © Yannick Leroy
  • 3. Collectif franco-britannique Libnam3 Système constructif La structure du bâtiment est composée de poutres en I (de section plus importante pour la charpente), isolée en ouate de cellulose dont la densité diffère suivant les contraintes : elle est de 60 kg/m3 pour les murs et une partie du toit, là où elle a pu être insufflée. Par contre elle n’est que de 35 kg/m3 dans les parties du toit les moins accessibles, où la ouate de cellulose a été soufflée (dépose à sec sur surface horizontale ouverte). L’extérieur de l’enveloppe est constitué d’un bardage bois en douglas classe 3, non traité. Cela signifie qu’il grisera naturellement dans le temps, ce que les propriétaires ont accepté en connaissance de cause. La structure repose sur une dalle de béton isolée par du polystyrène qui a la particularité de remonter en périphérie, pour éviter les ponts thermiques. Dans le bâtiment, l’armature des cloisons est en douglas (classe 3) et repose sur une bande de fibre de bois (Phaltex), qui permet un traitement de l’acoustique. Pour compléter l’isolation phonique des cloisons, de la laine de bois a été utilisée, recouverte de plaques de plâtre, sauf dans les pièces humides où il a été privilégié des plaques de gypse (Fermacell), pour leur résistance à la moisissure. Du double vitrage (K-Line) a été choisi plutôt que du triple vitrage, en raison du coût, de la perte de luminosité mais aussi de son utilité relative en Bretagne et en façade sud  : selon l’entreprise générale intervenue sur ce chantier, le triple vitrage n’est judicieux que pour les maisons visant la norme « passive ». Ici, il a été posé un vitrage 4/16/4, avec un intercalaire bord chaud pour traiter le pont thermique et un remplissage Argon. Le logement est chauffé grâce à un poêle à bois (bûches, 3,6 kW) et un chauffe-serviettes électrique. Afin Poutre en I - Photo © Franck Robidou - Positivement Bois
  • 4. www.libnam.eu 4 de ne pas refroidir la pièce, le poêle est étanche et la prise d’air se fait à l’extérieur, par un tuyau sous dalle. La ventilation est de type Hygro A (elle   associe des bouches hygro- réglables et des entrées d’air à débit fixe), a priori plus adaptée en Bretagne. Au vu du taux d’humidité constant dans l’air extérieur, elle éviterait la sous-ventilation et le risque de maison en dépression, selon Franck Robidou, le dirigeant de « Positivement Bois ». L’eau chaude sanitaire est disponible grâce à un ballon thermodynamique : sa micro pompe à chaleur capte les calories de l’air extrait du garage. Afin d’optimiser leur logement, les propriétaires ont opté pour une cuve de récupération d’eau de pluie qui alimente leurs WC et sert pour l’arrosage. Ils ont également choisi un système d’éclairage à Leds, et des prises murales avec interrupteur. Composition du toit  : EPDM pour l’étanchéité - panneaux bois CTBH - poutre en I 300 mm et ouate - pare-vapeur Isocell (SD : 1500 m en toiture chaude) - liteaux douglas - plaques de plâtre ou de gypse. Composition des murs  : bardage douglas - liteaux - pare-pluie SIGA - OSB 10 mm - poutre en I et ouate 240 mm - frein-vapeur (SD : 18 m) - liteaux douglas - plaques de plâtre ou de gypse Composition des cloisons : plaques de plâtre ou de gypse - liteau 45x45 en douglas - bande de fibre de bois Phaltex - laine de bois 45 mm - plaques de plâtre ou de gypse. Composition du sol : Hérisson de 50 cm - polyane - polystyrène 100 mm remontant sur les côtés - 12 cm de béton - chape de 6 cm - carrelage ou parquet flottant. Pose du bardage - Photo © Servane Guihaire - Constructys Bretagne
  • 5. Collectif franco-britannique Libnam5 Focus technique : Les poutres en I Une poutre en I est constituée d’une âme en panneaux de fibre de bois, reliant deux membrures. Contrairement à une poutre de bois massif, celle en I assure une solidité de structure avec peu de matière, permet de réduire au maximum les ponts thermiques du bois (déperditions linéiques) et autorise une épaisseur d’isolant très élevée, à elle seule. La résistance thermique d’un mur incluant des poutres en I est de 6,15 Km²/W contre 5,75 Km²/W environ, pour un mur composé de poutres en bois massif. De plus, une ossature bois habituelle ne dépasse pas 22 cm d’épaisseur. Avec des poutres en I, il est possible d’atteindre 90 cm. Une épaisseur d’isolant importante peut donc être appliquée en une seule opération. Ce type de poutres (Steico) a d’ailleurs reçu le label Passivhaus de l’institut allemand de la maison passive « Dr. Wolfgang Feist ». Sur le plan économique, pour des murs avec un R > 6 Km²/W, la poutre en I est même plus compétitive qu’une ossature bois classique. Les poutres utilisées ici sont livrables en longueur de 13 m. Le charpentier les a donc redécoupées en fonction des besoins. Il préfère ce mode opératoire à la préfabrication qui génère, selon lui, la création de ponts Poutre en I - Photo © Constructys Bretagne Ossature - Photo © Franck Robidou - Positivement Bois
  • 6. www.libnam.eu 6 thermiques. En effet, davantage de volume de bois doit être apporté aux structures préfabriquées pour en garantir la rigidité. Cela génère des déperditions. Pourtant, l’ossature bois classique continue de faire des émules, car la logique industrielle se veut plus simple. En même temps, les poutres en I sont environ 3 fois plus légères que des poutres communes. Aucun engin de levage n’est donc nécessaire sur chantier. Les poutres en I sont également appréciées en toiture ou pour les planchers en raison des longueurs disponibles (9 m), qui rendent inutiles les murs de refend. En revanche, les poutres en I sont réalisées en pin, qui nécessite d’être traité (classe 2 pour l’usage de ce chantier). Sauf Exception (Ex  : poutres Trica), leur origine est rarement régionale, ni même française, mais plutôt européenne. Mais, par rapport au bois massif, il faut noter qu’elles consomment très peu de matière première (section des montants : 39 X 65 mm). Comme toute construction en ossature bois, les structures assemblées avec des poutres en I ont le défaut de manquer d’inertie. C’est pourquoi elles s’associent parfaitement, dans la construction écologique, avec la ouate de cellulose. Ce matériau, grâce à sa capacité de déphasage thermique (très supérieure à celle d’une laine minérale), lutte plus efficacement contre les pics de chaleur estivaux. Poêle à bois - Photo © Servane Guihaire - Constructys Bretagne
  • 7. Collectif franco-britannique Libnam7 Freins et leviers Sans être constructeur de maison individuelle, «  Positivement Bois  » est une entreprise générale. L’entreprise a donc joué le rôle de coordinateur de chantier. Pour faciliter les relations inter-corps d’état et favoriser la qualité des travaux, le dirigeant a su faire appel à son réseau de partenaires. Lors de la conception, il a par exemple été plus facile d’adapter les coûts au plus juste en travaillant avec un architecte qu’il connaissait déjà. Le prix a d’ailleurs été l’un des principaux freins du projet, les propriétaires avaient un budget limité. Ils ont donc dû faire des concessions : réduire la surface de plancher et poser le bardage eux- mêmes. Certains aspects techniques ont nécessité une attention particulière : par exemple, pour anticiper les renforts nécessaires et la pose de l’étanchéité à l’air, le cuisiniste a dû calibrer les plans de la cuisine bien avant sa pose. Egalement, une porte intérieure « isolante », donnant sur le garage, s’est avérée insuffisamment étanche à l’air. A l’inverse, des solutions techniques se sont montrées pertinentes : par exemple, la pose des volets roulants accessibles de l’extérieur, devant la membrane d’étanchéité, évitant ainsi les ponts thermiques. Les entreprises ont suivi plusieurs formations. L’entreprise générale, notamment, a suivi des stages d’étanchéité à l’air avec SIGA et des Formations aux Économies d’Énergies dans le Bâtiment (FEEBat). Intérieur - Photo © Servane Guihaire - Constructys Bretagne
  • 8. 8 Intervenants Maître d’ouvrage : Un couple souhaitant préserver son anonymat Architecte : Yannick Leroy (Baud - 56) Entreprise générale : Positivement Bois (Lanester - 56) Couverture : CEI56 (Plougoumelen - 56) Électricité : JS Elec (Pluvigner - 56) Plomberie : Robert Thermie (Locmiquelic - 56) Carrelage : Le Huitouze Dominique (Languidic - 56) Coûts Terrain viabilisé : 10 000€ TTC Maîtrise d’œuvre : 5 000€ TTC Entreprise générale : 114 749 € TTC Revêtements de sols : 8 000€ TTC Plomberie-Chauffage : 8 000€ TTC Électricité : 6 000€ TTC Couverture : 18 000€ TTC Total du coût de la construction : 159 749 € TTC, soit 1550 € TTC/m² L’entreprise « Positivement Bois » s’est appuyée sur plusieurs bâtiments «  tests  » qu’elle a édifiés pour évaluer son système constructif, que ce soit pour le calcul du point de rosée ou l’étanchéité à l’air. Les résultats indiquent une performance supérieure à la norme BBC, notamment pour la perméabilité à l’air (de 0,14 à 0,30 contre 0,60 exigé). La facture d’électricité des propriétaires s’élève à 46€ /mois et le besoin en chauffage n’excède pas 10 kWh/m²/an. Performances globales Façade Ouest © Yannick Leroy Contact Constructys Bretagne www.constructys-bretagne.fr
