           C’est possible.
         Écologie / Économie /
                Confort
                 sont liés
     + autonomie + revalorisation savoir-faire
        + durabilité du bâti + patrimoine…
#3
          DéfinitionS d’une maison écologique


     1 - construire « efficace » :
     Consommation énergétique du bâtiment

     2 - construire « non polluant »
     Énergie grise des matériaux

     3 - construire « sain »

     … 4 – déconstruire « non polluant »
                                   Pas d’ésotérisme
#4

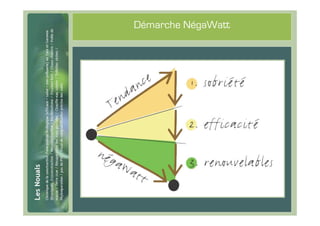

     Démarche NégaWatt
#5

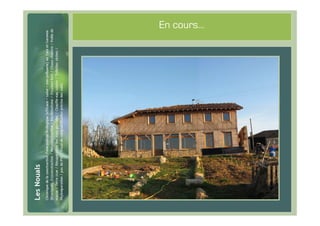

     En cours…
#6

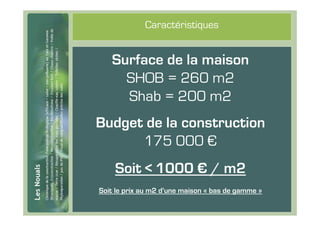

                  Caractéristiques


        Surface de la maison
          SHOB = 260 m2
          Shab = 200 m2
     Budget de la construction
           175 000 €
         Soit < 1000 € / m2
     Soit le prix au m2 d’une maison « bas de gamme »
#7

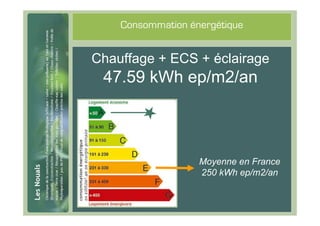

         Consommation énergétique


     Chauffage + ECS + éclairage
      47.59 kWh ep/m2/an



                        Moyenne en France
                        250 kWh ep/m2/an
#8

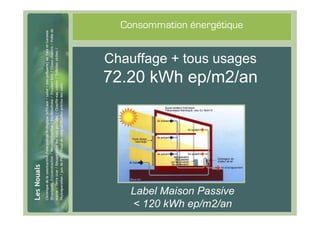

       Consommation énergétique


     Chauffage + tous usages
     72.20 kWh ep/m2/an




        Label Maison Passive
        < 120 kWh ep/m2/an
#9

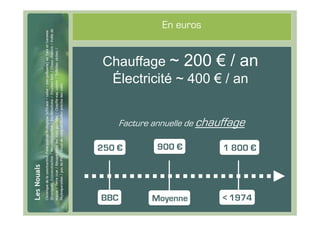

                     En euros


      Chauffage ~ 200 € / an
       Électricité ~ 400 € / an


           Facture annuelle de chauffage

     250 €         900 €           1 800 €




     BBC          Moyenne         < 1974
#10
              Consommation électrique


         La hausse de la consommation des
                   ménages est

              essentiellement due aux
      consommations d'électricité spécifique
       (électricité hors chauffage, eau chaude
                  sanitaire et cuisson)

                qui ont augmenté de
             plus de 75 % depuis 1990
          selon l'Observatoire de l'Énergie.
#11
             Caractéristiques

         Conception bioclimatique
               Ossature bois
        Isolation béton de chanvre
             Dalle chaux-sable
                 Terre crue
              Poêle de masse
            Chauffe-eau solaire
               Puits canadien
      Récupération des eaux pluviales
              Toilettes sèches
       Épuration par filtres plantés
             Électricité biotique
                Pas de PVC
#12




      Comment ?

      1    Le bon sens
          « gratuit »
#13
      Conception bioclimatique

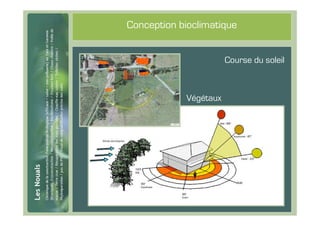

                             Course du soleil



                  Végétaux
#14
      Conception bioclimatique

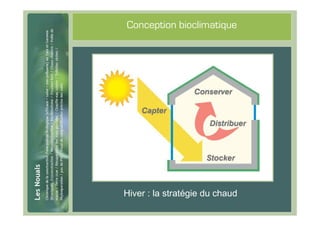

      Hiver : la stratégie du chaud
#15
      Conception bioclimatique

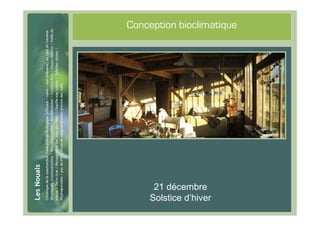

            21 décembre
           Solstice d’hiver
#16
      Conception bioclimatique

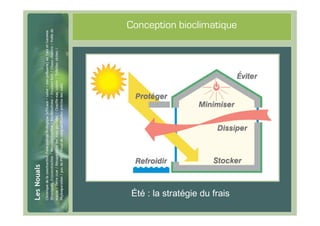

      Été : la stratégie du frais
#17

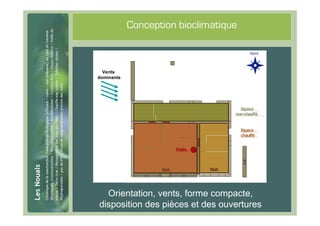

                  Conception bioclimatique



        Vents
      dominants




        Orientation, vents, forme compacte,
      disposition des pièces et des ouvertures
#18
      Conception bioclimatique
#19

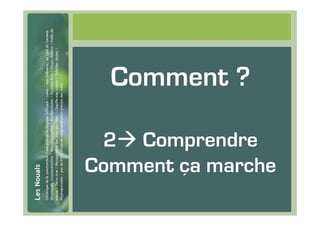

        Comment ?

       2 Comprendre
      Comment ça marche
#20
                Confort thermique



       Le froid, ça n’existe pas !


      Les calories vont toujours du plus
             chaud au plus froid.
      Plus la différence de température
                est importante,
      plus le flux de chaleur est grand.
#21
             Confort thermique

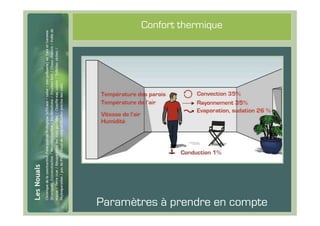

      Paramètres à prendre en compte
#22
              Confort thermique




      Importance de la température des
                  parois
#23
                      Confort thermique

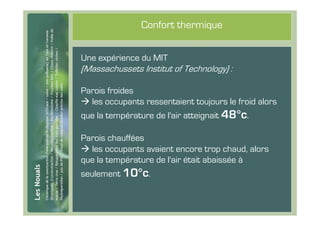

      Une expérience du MIT
      (Massachussets Institut of Technology) :

      Parois froides
        les occupants ressentaient toujours le froid alors
      que la température de l'air atteignait 48°c.

      Parois chauffées
        les occupants avaient encore trop chaud, alors
      que la température de l'air était abaissée à
      seulement 10°c.
#24
              Confort thermique



      Des murs mal isolés laissent
      échapper les calories et sont
             plus froids.

                           €

                       Confort
#25
        Système constructif et matériaux



      Un manteau en « gore-tex »
           pour se protéger
         du froid ET du chaud
                      +
          Des amortisseurs
          pour « encaisser »
            les variations
#26




        Comment ?

       Un exemple parmi
      d’autres possibles…
#27

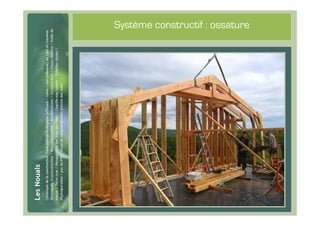

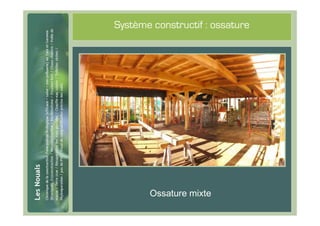

      Système constructif : ossature




             Ossature mixte
#28
      Système constructif : ossature
#29

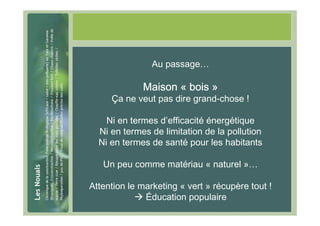

                      Au passage…

                   Maison « bois »
           Ça ne veut pas dire grand-chose !

          Ni en termes d’efficacité énergétique
        Ni en termes de limitation de la pollution
        Ni en termes de santé pour les habitants

         Un peu comme matériau « naturel »…

      Attention le marketing « vert » récupère tout !
                    Éducation populaire
#30

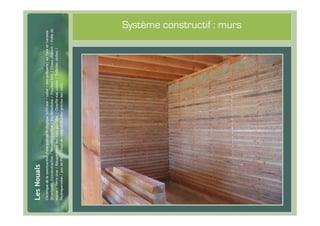

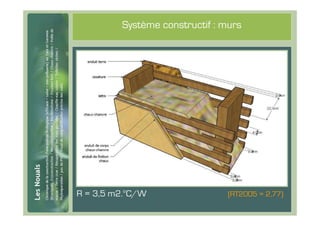

               Système constructif : murs




      R = 3,5 m2.°C/W                 (RT2005 = 2,77)
#31
      Système constructif : murs
#32

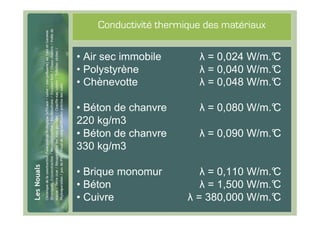

          Conductivité thermique des matériaux


      • Air sec immobile       λ = 0,024 W/m.°
                                             C
      • Polystyrène            λ = 0,040 W/m.°
                                             C
      • Chènevotte             λ = 0,048 W/m.°
                                             C

      • Béton de chanvre       λ = 0,080 W/m.°
                                             C
      220 kg/m3
      • Béton de chanvre       λ = 0,090 W/m.°
                                             C
      330 kg/m3

      • Brique monomur          λ = 0,110 W/m.°
                                              C
      • Béton                   λ = 1,500 W/m.°
                                              C
      • Cuivre               λ = 380,000 W/m.°C
#33

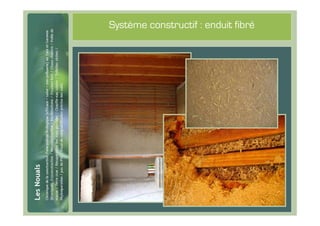

      Système constructif : enduit fibré
#34

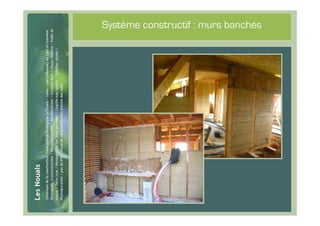

      Système constructif : murs banchés
#35

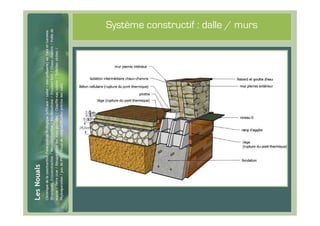

      Système constructif : dalle / murs
#36            Dalle sur terre plein
              Isolation périmétrique




                  Isolation + inertie
      Microclimat + déphasage inter saisonnier
#37
      Dalle chaux-sable sur terre-plein




      Régulation hygrométrie + inertie
#38

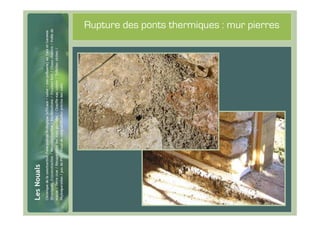

      Rupture des ponts thermiques : mur pierres
#39

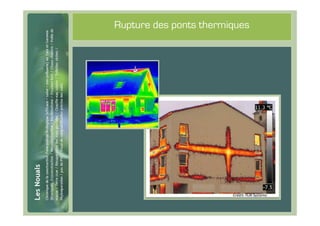

      Rupture des ponts thermiques
#40

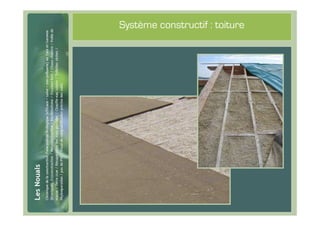

               Système constructif : toiture




      R = 5,5 m2.°C/W                     (RT2005 = 5)
#41
      Système constructif : toiture
#42

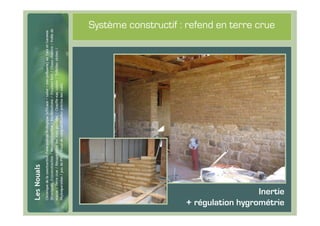

      Système constructif : refend en terre crue




                                             Inertie
                           + régulation hygrométrie
#43

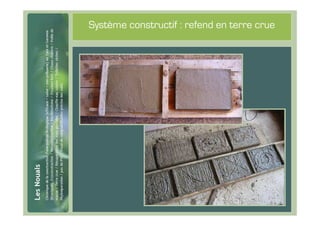

      Système constructif : refend en terre crue
#44
      Cloisons : canisses + terre-paille-copeaux




                                              Inertie
                           + régulation hygrométrie
                                + isolation phonique
#45

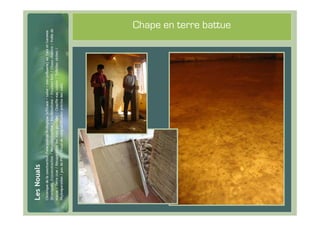

      Chape en terre battue
#46

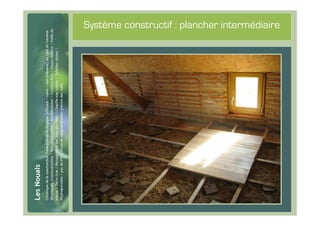

      Système constructif : plancher intermédiaire




               Isolation phonique + inertie
#47

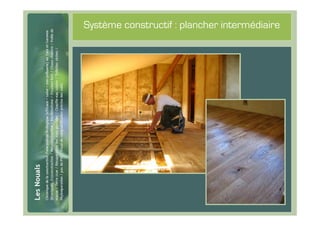

      Système constructif : plancher intermédiaire
#48
      Système constructif : plancher intermédiaire
#49
            Enveloppe / chauffage



      Voilà pour l’enveloppe du
              bâtiment.

        Si elle est efficace, le
      chauffage est une question
           SECONDAIRE.
#50

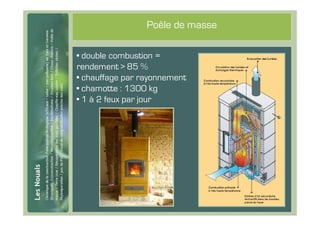

                       Poêle de masse

      • double combustion =
      rendement > 85 %
      • chauffage par rayonnement
      • chamotte : 1300 kg
      • 1 à 2 feux par jour
#51

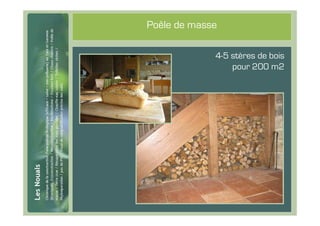

      Poêle de masse

                   4-5 stères de bois
                       pour 200 m2
#52

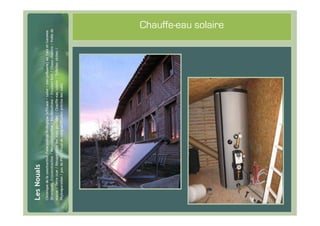

      Chauffe-eau solaire
#53

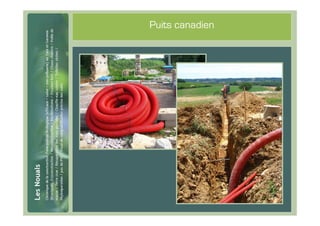

      Puits canadien
#54
      Récupération des eaux pluviales
#55
         Récupération des eaux pluviales



                   en 2004

      Consommation moyenne en France
        = 165 litres / jour / personne

               à 3 € / m3
            177 € / an / personne
#56

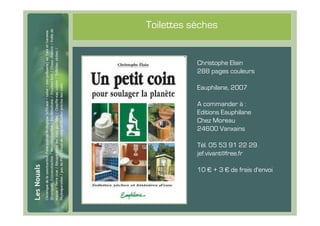

      Toilettes sèches


                 Christophe Elain
                 288 pages couleurs

                 Eauphilane, 2007

                 A commander à :
                 Editions Eauphilane
                 Chez Moreau
                 24600 Vanxains

                 Tél. 05 53 91 22 29
                 jef.vivant@free.fr

                 10 € + 3 € de frais d'envoi
#57
      Toilettes sèches
#58

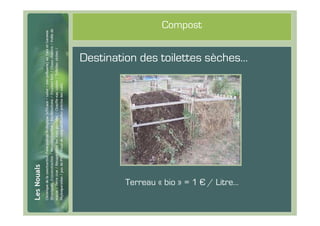

                       Compost


      Destination des toilettes sèches…




              Terreau « bio » = 1 € / Litre…
#59
                         Question ?


      Quel est le coût collectif
      des toilettes à eau et du TOUT à l’égout ?

             Réseau + épuration collective
                          +
                 pollutions diverses

                           Source ADEME
                   Investissement : 750 € / hab
                   Fonctionnement : 15 € / hab


      Assainissement = plus grande source de profit
              pour les entreprises de l’eau…
#60

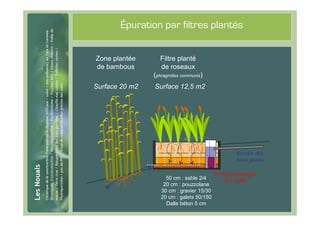

             Épuration par filtres plantés


      Zone plantée      Filtre planté
      de bambous        de roseaux
                      (phragmites communis)
      Surface 20 m2   Surface 12,5 m2




                                                        Arrivée des
                                                        eaux grises

                                                 Pompe immergée
                           50 cm : sable 2/4        6-7 m3/h
                          20 cm : pouzzolane
                         30 cm : gravier 15/30
                         20 cm : galets 50/150
                           Dalle béton 5 cm
#61
                     Pas de PVC


      • Un matériau problématique tout au
      long de son cycle de vie (fabrication,
      usage, recyclage).
      • Consommation d’énergie, composants
      toxiques et écotoxiques, combustion,
      downcycling.
      • Des alternatives :
      le PEHD, le grès.
#62
      Finitions : enduits terre
#63

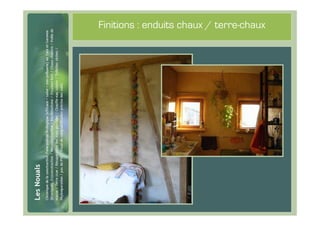

      Finitions : enduits chaux / terre-chaux
#64

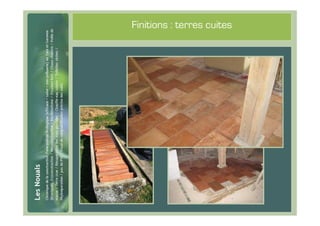

      Finitions : terres cuites
#65

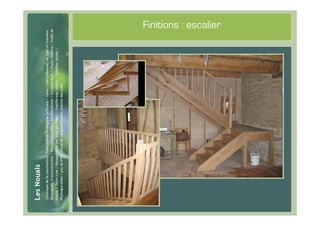

      Finitions : escalier

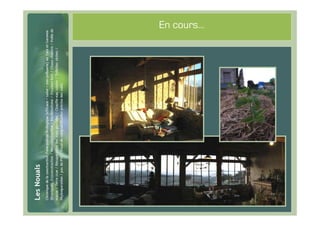

#66
      En cours…
#67
      En cours…
#68
      Résultat final
#69




           C’est possible ?
          Écologie / Économie /
                 Confort
                  sont liés
      + autonomie + revalorisation savoir-faire
         + durabilité du bâti + patrimoine…
Merci de votre attention




             Les Nouals
          Bruniquel – Tarn et Garonne
            Boris et Jennifer PRAT
               06 80 94 58 00
              boprat@gmail.com

  www.lesnouals.blogspot.com
