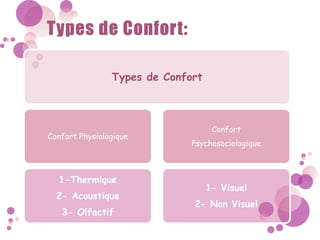

Types de Confort
Confort Physiologique

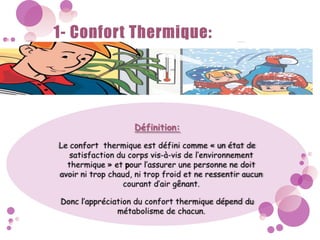

1-Thermique
2- Acoustique
3- Olfactif
Confort
Psychosociologique
1- Visuel
2- Non Visuel
1.l’ensoleillement:
au niveau du plan de
masse:
Ombres des bâtiments au
solstice d’été, d’hiver et a
l’équinoxe
Au niveau du plan:
calculer la durée
d’ensoleillement pour
chaque espace pour tout
les mois de l’année
2.La ventilation:
on va étudier les 3 vents de
notre zone c’est-à-dire:
les vents
dominants(provenant du
nord, nord ouest)
les vents chauds( prévenants
du sud ouest)
la brise d’été (provenant du
nord est

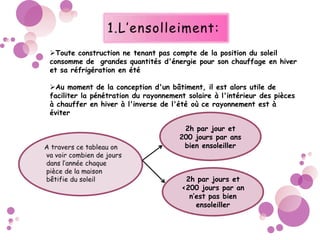

Toute construction ne tenant pas compte de la position du soleil
consomme de grandes quantités d'énergie pour son chauffage en hiver
et sa réfrigération en été
Au moment de la conception d'un bâtiment, il est alors utile de
faciliter la pénétration du rayonnement solaire à l'intérieur des pièces
à chauffer en hiver à l'inverse de l'été où ce rayonnement est à
éviter
2h par jour et
200 jours par ans
bien ensoleiller
2h par jours et
<200 jours par an
n’est pas bien
ensoleiller
La forme de maison est rectangulaire, la façade
principale est orientée vers le Sud mais
seulement l’orientation n’est pas suffisante
pour avoir un bon ensoleillement dans la maison.
Le Séjour et la Chambre2 sont orientés vers
le Sud-est et Sud–ouest
Bonne Orientation
La S.D.B et la Cuisine sons orientés vers le
Nord-est et Nord-ouest
Bonne Orientation
La Chambre 1 est orienté vers le Nord-est
Mauvaise Orientation

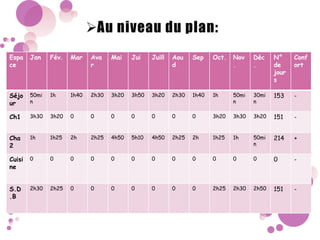

Espa
ce
Jan Fév. Mar Ava
r
Mai Jui Juill Aou
d
Sep Oct. Nov
.
Déc
.
N°
de
jour
s
Conf
ort
Séjo
ur
50mi
n
1h 1h40 2h30 3h20 3h50 3h20 2h30 1h40 1h 50mi
n
30mi
n
153 -
Ch1 3h30 3h20 0 0 0 0 0 0 0 3h20 3h30 3h20 151 -
Cha
2
1h 1h25 2h 2h25 4h50 5h10 4h50 2h25 2h 1h25 1h 50mi
n
214 +
Cuisi
ne
0 0 0 0 0 0 0 0 0 0 0 0 0 -
S.D
.B
2h30 2h25 0 0 0 0 0 0 0 2h25 2h30 2h50 151 -

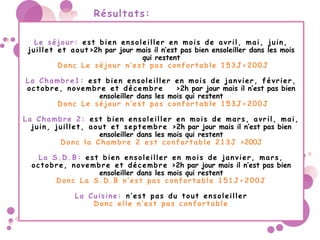

Résultats:
Le séjour: est bien ensoleiller en mois de avril, mai, juin,
juillet et aout>2h par jour mais il n’est pas bien ensoleiller dans les mois
qui restent
Donc Le séjour n’est pas confortable 153J<200J
La Chambre1: est bien ensoleiller en mois de janvier, février,
octobre, novembre et décembre >2h par jour mais il n’est pas bien
ensoleiller dans les mois qui restent
Donc Le séjour n’est pas confortable 153J<200J
La Chambre 2: est bien ensoleiller en mois de mars, avril, mai,
juin, juillet, aout et septembre >2h par jour mais il n’est pas bien
ensoleiller dans les mois qui restent
Donc la Chambre 2 est confortable 213J >200J
La S.D.B: est bien ensoleiller en mois de janvier, mars,
octobre, novembre et décembre >2h par jour mais il n’est pas bien
ensoleiller dans les mois qui restent
Donc La S.D.B n’est pas confortable 151J<200J
La Cuisine: n’est pas du tout ensoleiller
Donc elle n’est pas confortable

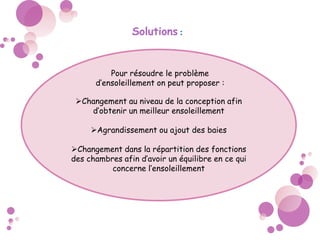

Solutions :
Changement au niveau de la conception afin
d’obtenir un meilleur ensoleillement
Agrandissement ou ajout des baies
Changement dans la répartition des fonctions
des chambres afin d’avoir un équilibre en ce qui
concerne l’ensoleillement
Pour résoudre le problème
d’ensoleillement on peut proposer :

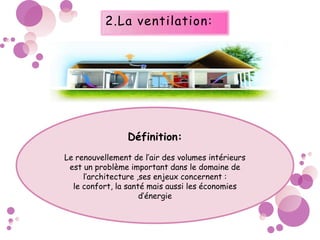

2.La ventilation:
Définition:
Le renouvellement de l’air des volumes intérieurs
est un problème important dans le domaine de
l’architecture ,ses enjeux concernent :
le confort, la santé mais aussi les économies
d’énergie

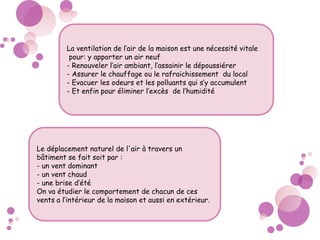

La ventilation de l’air de la maison est une nécessité vitale
pour: y apporter un air neuf
- Renouveler l’air ambiant, l’assainir le dépoussiérer
- Assurer le chauffage ou le rafraichissement du local
- Evacuer les odeurs et les polluants qui s’y accumulent
- Et enfin pour éliminer l’excès de l’humidité
Le déplacement naturel de l'air à travers un
bâtiment se fait soit par :
- un vent dominant
- un vent chaud
- une brise d’été
On va étudier le comportement de chacun de ces
vents a l’intérieur de la maison et aussi en extérieur.
Ventilation extérieur :
Effet de Coin: phénomène d’accélération des vents localisées a l’angle
d’un bâtiment
Effet Wise: provoqué par l’association de bâtiments de tailles
différentes et implantés parallèlement
Ventilation intérieur :
Les vents dominants: entrent par la fenêtre de la cuisine et l’entrée
principale pour ressortir par la S.D.B créant ainsi un courant d’air
,c’est ce qu’on appelle la ventilation transversale
Les vents chauds: entrent par les deux fenêtres du séjour, porte
fenêtre du dégagement et de la Chambre2, traversant Ainsi la
Chambre 2 le séjour et le dégagement et sortant par la porte d’entrée,
créant un courant d’air
La brise d’été: entre par la fenêtre de la Chambre1 et la S.D.B,
traversant une partie du dégagement et sortant par la porte d’entrée
Avantages et Inconvénients :
Les vents dominants:
- L’inconvénient c’est que en hiver y a pas un renouvellement d’air
surtout dans les chambres ce qui pourra créer des condensations
d’humidité et de la moisissure
-L’avantage c’est que l’air vicié est évacuer des pièces de services et
le flux ne traverse pas les chambres
Les vents chauds:
-L’inconvénient c’est que y a une surchauffe surtout en été dans la
chambre 2 et le séjour, car le flux d’air traverse ces deux pièces, ce
qui n’est pas favorable en cette période de l’année
La brise d’été:
-L’inconvénient c’est qu’elle ne traverse pas la cuisine et les autres
pièces pour l’évacuation d’air vicié et le rafraichissement de ces
dernières
-L’avantage c’est qu’elle aide a l’évacuation des odeurs et le
renouvellement d’air dans la chambre 1 et la S.D.B

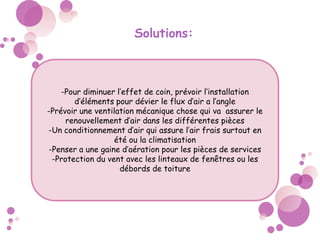

Solutions:
-Pour diminuer l’effet de coin, prévoir l’installation
d’éléments pour dévier le flux d’air a l’angle
-Prévoir une ventilation mécanique chose qui va assurer le
renouvellement d’air dans les différentes pièces
-Un conditionnement d’air qui assure l’air frais surtout en
été ou la climatisation
-Penser a une gaine d’aération pour les pièces de services
-Protection du vent avec les linteaux de fenêtres ou les
débords de toiture

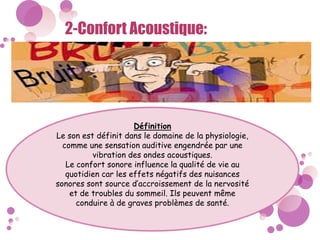

2-Confort Acoustique:
Définition
Le son est définit dans le domaine de la physiologie,
comme une sensation auditive engendrée par une
vibration des ondes acoustiques.
Le confort sonore influence la qualité de vie au
quotidien car les effets négatifs des nuisances
sonores sont source d’accroissement de la nervosité
et de troubles du sommeil. Ils peuvent même
conduire à de graves problèmes de santé.
Les Nuisances
sonores
Les bruits
d’équipement
technique
Les bruits
solidiens
d’impactes
Les bruits
aériens
intérieurs
Les bruits
d’équipement
technique
Les bruits
aériens
extérieurs
Types de nuisances sonores:

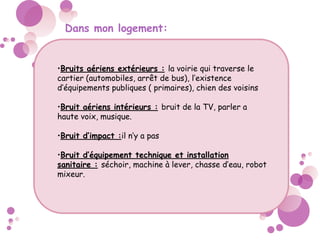

Dans mon logement:
•Bruits aériens extérieurs : la voirie qui traverse le
cartier (automobiles, arrêt de bus), l’existence
d’équipements publiques ( primaires), chien des voisins
•Bruit aériens intérieurs : bruit de la TV, parler a
haute voix, musique.
•Bruit d’impact :il n’y a pas
•Bruit d’équipement technique et installation
sanitaire : séchoir, machine à lever, chasse d’eau, robot
mixeur.

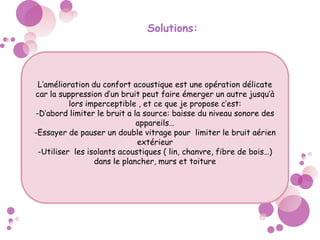

Solutions:
L’amélioration du confort acoustique est une opération délicate
car la suppression d’un bruit peut faire émerger un autre jusqu’à
lors imperceptible , et ce que je propose c’est:
-D’abord limiter le bruit a la source: baisse du niveau sonore des
appareils…
-Essayer de pauser un double vitrage pour limiter le bruit aérien
extérieur
-Utiliser les isolants acoustiques ( lin, chanvre, fibre de bois…)
dans le plancher, murs et toiture

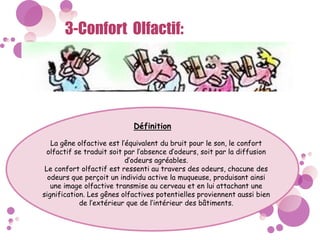

3-Confort Olfactif:
Définition
La gêne olfactive est l’équivalent du bruit pour le son, le confort
olfactif se traduit soit par l’absence d’odeurs, soit par la diffusion
d’odeurs agréables.
Le confort olfactif est ressenti au travers des odeurs, chacune des
odeurs que perçoit un individu active la muqueuse, produisant ainsi
une image olfactive transmise au cerveau et en lui attachant une
signification. Les gênes olfactives potentielles proviennent aussi bien
de l’extérieur que de l’intérieur des bâtiments.

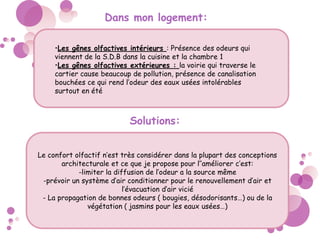

Solutions:
•Les gênes olfactives intérieurs : Présence des odeurs qui
viennent de la S.D.B dans la cuisine et la chambre 1
•Les gênes olfactives extérieures : la voirie qui traverse le
cartier cause beaucoup de pollution, présence de canalisation
bouchées ce qui rend l’odeur des eaux usées intolérables
surtout en été
Dans mon logement:
Le confort olfactif n’est très considérer dans la plupart des conceptions
architecturale et ce que je propose pour l’’améliorer c’est:
-limiter la diffusion de l’odeur a la source même
-prévoir un système d’air conditionner pour le renouvellement d’air et
l’évacuation d’air vicié
- La propagation de bonnes odeurs ( bougies, désodorisants…) ou de la
végétation ( jasmins pour les eaux usées…)

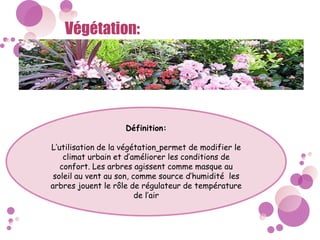

Végétation:
Définition:
L’utilisation de la végétation permet de modifier le
climat urbain et d’améliorer les conditions de
confort. Les arbres agissent comme masque au
soleil au vent au son, comme source d’humidité les
arbres jouent le rôle de régulateur de température
de l’air

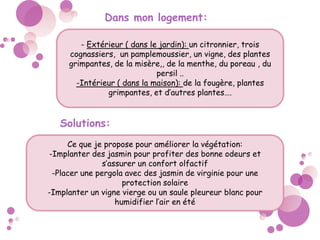

Dans mon logement:
- Extérieur ( dans le jardin): un citronnier, trois
cognassiers, un pamplemoussier, un vigne, des plantes
grimpantes, de la misère,, de la menthe, du poreau , du
persil ..
-Intérieur ( dans la maison): de la fougère, plantes
grimpantes, et d’autres plantes….
Solutions:
Ce que je propose pour améliorer la végétation:
-Implanter des jasmin pour profiter des bonne odeurs et
s’assurer un confort olfactif
-Placer une pergola avec des jasmin de virginie pour une
protection solaire
-Implanter un vigne vierge ou un saule pleureur blanc pour
humidifier l’air en été

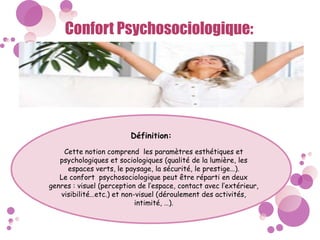

Confort Psychosociologique:
Définition:
Cette notion comprend les paramètres esthétiques et
psychologiques et sociologiques (qualité de la lumière, les
espaces verts, le paysage, la sécurité, le prestige…).
Le confort psychosociologique peut être réparti en deux
genres : visuel (perception de l’espace, contact avec l’extérieur,
visibilité…etc.) et non-visuel (déroulement des activités,
intimité, …).

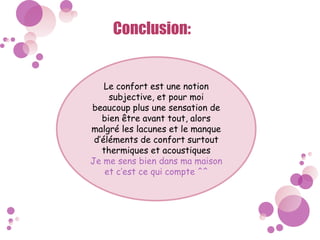

Conclusion:
Le confort est une notion
subjective, et pour moi
beaucoup plus une sensation de
bien être avant tout, alors
malgré les lacunes et le manque
d’éléments de confort surtout
thermiques et acoustiques
Je me sens bien dans ma maison
et c’est ce qui compte ^^

Contenu connexe

Tendances

Confort visuel
Confort visuelConfort visuel
Confort visuelSami Sahli

L’effet de la conception Architecturale sur la thermique du bâtiment et vice ...
L’effet de la conception Architecturale sur la thermique du bâtiment et vice ...L’effet de la conception Architecturale sur la thermique du bâtiment et vice ...
L’effet de la conception Architecturale sur la thermique du bâtiment et vice ...
Mȉss ArćhiťeĉtuƦā

L'habitat écologique
L'habitat écologiqueL'habitat écologique
L'habitat écologique
BOUZIDA Djihene

Eclairage, lumiere & l'architecture
Eclairage, lumiere & l'architectureEclairage, lumiere & l'architecture
Eclairage, lumiere & l'architectureSami Sahli

La ventilation dans les batiments
La ventilation dans les batimentsLa ventilation dans les batiments
La ventilation dans les batimentsconductriceTB

Menaa
MenaaMenaa
Le vent et la ventilation cours lmd
Le vent et la ventilation cours lmdLe vent et la ventilation cours lmd
Le vent et la ventilation cours lmdMimita Rose

08 confort acoustique
08 confort acoustique08 confort acoustique
08 confort acoustiqueLäm Oússà

Habitat individuel à jijel
Habitat individuel à jijelHabitat individuel à jijel
Habitat individuel à jijel
BOUZIDA Djihene

Confort acoustique
Confort acoustiqueConfort acoustique
Confort acoustiqueSami Sahli

L'éclairage naturel
L'éclairage naturelL'éclairage naturel
L'éclairage naturel
ToubaBenterki

LE CONFORT ACOUSTIQUE
LE CONFORT ACOUSTIQUELE CONFORT ACOUSTIQUE
LE CONFORT ACOUSTIQUE
Roufaida Hechim

Systeme solaire passif
Systeme solaire passifSysteme solaire passif
Systeme solaire passifSami Sahli

Analyse de la maison fisher
Analyse de la maison fisherAnalyse de la maison fisher
Analyse de la maison fisher
SerineChelghoum

Habitat traditionnel chaoui
Habitat traditionnel chaouiHabitat traditionnel chaoui
Habitat traditionnel chaouiHiba Architecte

Affichage habitat
Affichage habitatAffichage habitat
Affichage habitat
Sami Sahli

Acoustique architecturale & isolation phonique
Acoustique architecturale & isolation phoniqueAcoustique architecturale & isolation phonique
Acoustique architecturale & isolation phoniqueSami Sahli

L'isolation thermique
L'isolation thermiqueL'isolation thermique
L'isolation thermique
Mohamed Nassim Djenidi

La ventilation naturelle dans les longements
La ventilation naturelle dans les longementsLa ventilation naturelle dans les longements
La ventilation naturelle dans les longements
Yahia El Hadj Billal

Le confort.pptx
Le confort.pptxLe confort.pptx
Le confort.pptx
LATIFASIRINEGARGUITT


Tendances (20)

Confort visuel
Confort visuelConfort visuel
Confort visuel

L’effet de la conception Architecturale sur la thermique du bâtiment et vice ...
L’effet de la conception Architecturale sur la thermique du bâtiment et vice ...L’effet de la conception Architecturale sur la thermique du bâtiment et vice ...
L’effet de la conception Architecturale sur la thermique du bâtiment et vice ...

L'habitat écologique
L'habitat écologiqueL'habitat écologique
L'habitat écologique

Eclairage, lumiere & l'architecture
Eclairage, lumiere & l'architectureEclairage, lumiere & l'architecture
Eclairage, lumiere & l'architecture

La ventilation dans les batiments
La ventilation dans les batimentsLa ventilation dans les batiments
La ventilation dans les batiments

Menaa
MenaaMenaa
Menaa

Le vent et la ventilation cours lmd
Le vent et la ventilation cours lmdLe vent et la ventilation cours lmd
Le vent et la ventilation cours lmd

08 confort acoustique
08 confort acoustique08 confort acoustique
08 confort acoustique

Habitat individuel à jijel
Habitat individuel à jijelHabitat individuel à jijel
Habitat individuel à jijel

Confort acoustique
Confort acoustiqueConfort acoustique
Confort acoustique

L'éclairage naturel
L'éclairage naturelL'éclairage naturel
L'éclairage naturel

LE CONFORT ACOUSTIQUE
LE CONFORT ACOUSTIQUELE CONFORT ACOUSTIQUE
LE CONFORT ACOUSTIQUE

Systeme solaire passif
Systeme solaire passifSysteme solaire passif
Systeme solaire passif

Analyse de la maison fisher
Analyse de la maison fisherAnalyse de la maison fisher
Analyse de la maison fisher

Habitat traditionnel chaoui
Habitat traditionnel chaouiHabitat traditionnel chaoui
Habitat traditionnel chaoui

Affichage habitat
Affichage habitatAffichage habitat
Affichage habitat

Acoustique architecturale & isolation phonique
Acoustique architecturale & isolation phoniqueAcoustique architecturale & isolation phonique
Acoustique architecturale & isolation phonique

L'isolation thermique
L'isolation thermiqueL'isolation thermique
L'isolation thermique

La ventilation naturelle dans les longements
La ventilation naturelle dans les longementsLa ventilation naturelle dans les longements
La ventilation naturelle dans les longements

Le confort.pptx
Le confort.pptxLe confort.pptx
Le confort.pptx


En vedette

Isolation thermique
Isolation thermiqueIsolation thermique
Isolation thermiqueSami Sahli

Eclairage interieur
Eclairage interieurEclairage interieur
Eclairage interieurSami Sahli

Alter clim (salle de classe)
Alter clim (salle de classe)Alter clim (salle de classe)
Alter clim (salle de classe)
Mebarka Fekih

Climatisation et ventilation
Climatisation et ventilationClimatisation et ventilation
Climatisation et ventilationSami Sahli

Confort thermique 01
Confort thermique 01Confort thermique 01
Confort thermique 01Sami Sahli

Eclairage dans les maisons
Eclairage dans les maisonsEclairage dans les maisons
Eclairage dans les maisonsSami Sahli

Materiaux d'isolation acoustique - Guide IBGE
Materiaux d'isolation acoustique - Guide IBGEMateriaux d'isolation acoustique - Guide IBGE
Materiaux d'isolation acoustique - Guide IBGE
Ecima

Centre et centralité
Centre et centralitéCentre et centralité
Centre et centralitéSami Sahli

Nerfs craniens
Nerfs craniensNerfs craniens
Nerfs craniensamis-med

Charpente en bois
Charpente en boisCharpente en bois
Charpente en boisSami Sahli

Acoustique et isolation phonique
Acoustique et isolation phoniqueAcoustique et isolation phonique
Acoustique et isolation phoniqueSami Sahli

Chapitre 8 2_lumière et architecture
Chapitre 8 2_lumière et architectureChapitre 8 2_lumière et architecture
Chapitre 8 2_lumière et architecture
naila athamnia

Isolation et etancheite
Isolation et etancheiteIsolation et etancheite
Isolation et etancheiteSami Sahli


En vedette (16)

Isolation thermique
Isolation thermiqueIsolation thermique
Isolation thermique

Eclairage interieur
Eclairage interieurEclairage interieur
Eclairage interieur

Alter clim (salle de classe)
Alter clim (salle de classe)Alter clim (salle de classe)
Alter clim (salle de classe)

Climatisation et ventilation
Climatisation et ventilationClimatisation et ventilation
Climatisation et ventilation

Confort thermique 01
Confort thermique 01Confort thermique 01
Confort thermique 01

Eclairage dans les maisons
Eclairage dans les maisonsEclairage dans les maisons
Eclairage dans les maisons

Confort 02
Confort 02Confort 02
Confort 02

Materiaux d'isolation acoustique - Guide IBGE
Materiaux d'isolation acoustique - Guide IBGEMateriaux d'isolation acoustique - Guide IBGE
Materiaux d'isolation acoustique - Guide IBGE

Cours s2 6
Cours s2 6Cours s2 6
Cours s2 6

Centre et centralité
Centre et centralitéCentre et centralité
Centre et centralité

Nerfs craniens
Nerfs craniensNerfs craniens
Nerfs craniens

Charpente en bois
Charpente en boisCharpente en bois
Charpente en bois

Acoustique et isolation phonique
Acoustique et isolation phoniqueAcoustique et isolation phonique
Acoustique et isolation phonique

Exposé r. e. i. p
Exposé r. e. i. pExposé r. e. i. p
Exposé r. e. i. p

Chapitre 8 2_lumière et architecture
Chapitre 8 2_lumière et architectureChapitre 8 2_lumière et architecture
Chapitre 8 2_lumière et architecture

Isolation et etancheite
Isolation et etancheiteIsolation et etancheite
Isolation et etancheite


Similaire à Confort 01

Guide concevoir une maison bioclimatique - CAUE PDL
Guide concevoir une maison bioclimatique - CAUE PDLGuide concevoir une maison bioclimatique - CAUE PDL
Guide concevoir une maison bioclimatique - CAUE PDL
Build Green

La serre dans le batiment
La serre dans le batimentLa serre dans le batiment
La serre dans le batiment
Ines SOltani

Ventilation Solaire - Grammer Solar
Ventilation Solaire - Grammer SolarVentilation Solaire - Grammer Solar
Ventilation Solaire - Grammer Solar
Jean Marie Pag

Isolation & etanchéité
Isolation & etanchéitéIsolation & etanchéité
Isolation & etanchéitéSami Sahli


Similaire à Confort 01 (6)

Guide concevoir une maison bioclimatique - CAUE PDL
Guide concevoir une maison bioclimatique - CAUE PDLGuide concevoir une maison bioclimatique - CAUE PDL
Guide concevoir une maison bioclimatique - CAUE PDL

La serre dans le batiment
La serre dans le batimentLa serre dans le batiment
La serre dans le batiment

Ventilation Solaire - Grammer Solar
Ventilation Solaire - Grammer SolarVentilation Solaire - Grammer Solar
Ventilation Solaire - Grammer Solar

Ventilation
VentilationVentilation
Ventilation

Isolation des bâtiments
Isolation des bâtimentsIsolation des bâtiments
Isolation des bâtiments

Isolation & etanchéité
Isolation & etanchéitéIsolation & etanchéité
Isolation & etanchéité


Plus de Sami Sahli

AL HAMRA HCA
AL HAMRA HCAAL HAMRA HCA
AL HAMRA HCA
Sami Sahli

Toyo ito
Toyo itoToyo ito
Toyo ito
Sami Sahli

Mur rideau
Mur rideau Mur rideau
Mur rideau
Sami Sahli

Oscar niemeyer
Oscar niemeyerOscar niemeyer
Oscar niemeyer
Sami Sahli

Satiago Calatrava
Satiago CalatravaSatiago Calatrava
Satiago Calatrava
Sami Sahli

Zaha hadid
Zaha hadidZaha hadid
Zaha hadid
Sami Sahli

Ecole primaire
Ecole primaire Ecole primaire
Ecole primaire
Sami Sahli

Frank loyd Wright
Frank loyd WrightFrank loyd Wright
Frank loyd Wright
Sami Sahli

Cours alea sismique
Cours alea sismiqueCours alea sismique
Cours alea sismique
Sami Sahli

Acier infrastructure
Acier infrastructureAcier infrastructure
Acier infrastructure
Sami Sahli

la Maison mozabite
la Maison mozabitela Maison mozabite
la Maison mozabite
Sami Sahli

Otto wagner
Otto wagnerOtto wagner
Otto wagner
Sami Sahli

Hamma les annasser. au 01
Hamma   les annasser. au 01Hamma   les annasser. au 01
Hamma les annasser. au 01
Sami Sahli

Présentation de projet urbain
Présentation de projet urbainPrésentation de projet urbain
Présentation de projet urbain
Sami Sahli

L’habitat intermédiaire
L’habitat   intermédiaire L’habitat   intermédiaire
L’habitat intermédiaire
Sami Sahli

Les dalles
Les dallesLes dalles
Les dalles
Sami Sahli

Généralité sur les sols
Généralité sur les solsGénéralité sur les sols
Généralité sur les sols
Sami Sahli

Cours fondations
Cours fondationsCours fondations
Cours fondations
Sami Sahli

Cour 04-le-new-urbanisme
Cour 04-le-new-urbanismeCour 04-le-new-urbanisme
Cour 04-le-new-urbanisme
Sami Sahli

Boufarik
BoufarikBoufarik
Boufarik
Sami Sahli


Plus de Sami Sahli (20)

AL HAMRA HCA
AL HAMRA HCAAL HAMRA HCA
AL HAMRA HCA

Toyo ito
Toyo itoToyo ito
Toyo ito

Mur rideau
Mur rideau Mur rideau
Mur rideau

Oscar niemeyer
Oscar niemeyerOscar niemeyer
Oscar niemeyer

Satiago Calatrava
Satiago CalatravaSatiago Calatrava
Satiago Calatrava

Zaha hadid
Zaha hadidZaha hadid
Zaha hadid

Ecole primaire
Ecole primaire Ecole primaire
Ecole primaire

Frank loyd Wright
Frank loyd WrightFrank loyd Wright
Frank loyd Wright

Cours alea sismique
Cours alea sismiqueCours alea sismique
Cours alea sismique

Acier infrastructure
Acier infrastructureAcier infrastructure
Acier infrastructure

la Maison mozabite
la Maison mozabitela Maison mozabite
la Maison mozabite

Otto wagner
Otto wagnerOtto wagner
Otto wagner

Hamma les annasser. au 01
Hamma   les annasser. au 01Hamma   les annasser. au 01
Hamma les annasser. au 01

Présentation de projet urbain
Présentation de projet urbainPrésentation de projet urbain
Présentation de projet urbain

L’habitat intermédiaire
L’habitat   intermédiaire L’habitat   intermédiaire
L’habitat intermédiaire

Les dalles
Les dallesLes dalles
Les dalles

Généralité sur les sols
Généralité sur les solsGénéralité sur les sols
Généralité sur les sols

Cours fondations
Cours fondationsCours fondations
Cours fondations

Cour 04-le-new-urbanisme
Cour 04-le-new-urbanismeCour 04-le-new-urbanisme
Cour 04-le-new-urbanisme

Boufarik
BoufarikBoufarik
Boufarik


Confort 01

  • 1.

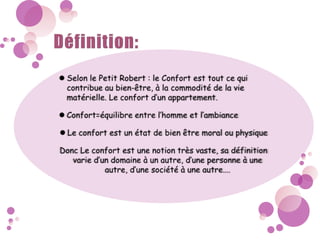

  • 2.
  • 3. Types de Confort Confort Physiologique 1-Thermique 2- Acoustique 3- Olfactif Confort Psychosociologique 1- Visuel 2- Non Visuel
  • 4.
  • 5. 1.l’ensoleillement: au niveau du plan de masse: Ombres des bâtiments au solstice d’été, d’hiver et a l’équinoxe Au niveau du plan: calculer la durée d’ensoleillement pour chaque espace pour tout les mois de l’année 2.La ventilation: on va étudier les 3 vents de notre zone c’est-à-dire: les vents dominants(provenant du nord, nord ouest) les vents chauds( prévenants du sud ouest) la brise d’été (provenant du nord est
  • 6. Toute construction ne tenant pas compte de la position du soleil consomme de grandes quantités d'énergie pour son chauffage en hiver et sa réfrigération en été Au moment de la conception d'un bâtiment, il est alors utile de faciliter la pénétration du rayonnement solaire à l'intérieur des pièces à chauffer en hiver à l'inverse de l'été où ce rayonnement est à éviter 2h par jour et 200 jours par ans bien ensoleiller 2h par jours et <200 jours par an n’est pas bien ensoleiller
  • 7. La forme de maison est rectangulaire, la façade principale est orientée vers le Sud mais seulement l’orientation n’est pas suffisante pour avoir un bon ensoleillement dans la maison. Le Séjour et la Chambre2 sont orientés vers le Sud-est et Sud–ouest Bonne Orientation La S.D.B et la Cuisine sons orientés vers le Nord-est et Nord-ouest Bonne Orientation La Chambre 1 est orienté vers le Nord-est Mauvaise Orientation
  • 8. Espa ce Jan Fév. Mar Ava r Mai Jui Juill Aou d Sep Oct. Nov . Déc . N° de jour s Conf ort Séjo ur 50mi n 1h 1h40 2h30 3h20 3h50 3h20 2h30 1h40 1h 50mi n 30mi n 153 - Ch1 3h30 3h20 0 0 0 0 0 0 0 3h20 3h30 3h20 151 - Cha 2 1h 1h25 2h 2h25 4h50 5h10 4h50 2h25 2h 1h25 1h 50mi n 214 + Cuisi ne 0 0 0 0 0 0 0 0 0 0 0 0 0 - S.D .B 2h30 2h25 0 0 0 0 0 0 0 2h25 2h30 2h50 151 -
  • 9. Résultats: Le séjour: est bien ensoleiller en mois de avril, mai, juin, juillet et aout>2h par jour mais il n’est pas bien ensoleiller dans les mois qui restent Donc Le séjour n’est pas confortable 153J<200J La Chambre1: est bien ensoleiller en mois de janvier, février, octobre, novembre et décembre >2h par jour mais il n’est pas bien ensoleiller dans les mois qui restent Donc Le séjour n’est pas confortable 153J<200J La Chambre 2: est bien ensoleiller en mois de mars, avril, mai, juin, juillet, aout et septembre >2h par jour mais il n’est pas bien ensoleiller dans les mois qui restent Donc la Chambre 2 est confortable 213J >200J La S.D.B: est bien ensoleiller en mois de janvier, mars, octobre, novembre et décembre >2h par jour mais il n’est pas bien ensoleiller dans les mois qui restent Donc La S.D.B n’est pas confortable 151J<200J La Cuisine: n’est pas du tout ensoleiller Donc elle n’est pas confortable
  • 10. Solutions : Changement au niveau de la conception afin d’obtenir un meilleur ensoleillement Agrandissement ou ajout des baies Changement dans la répartition des fonctions des chambres afin d’avoir un équilibre en ce qui concerne l’ensoleillement Pour résoudre le problème d’ensoleillement on peut proposer :
  • 11. 2.La ventilation: Définition: Le renouvellement de l’air des volumes intérieurs est un problème important dans le domaine de l’architecture ,ses enjeux concernent : le confort, la santé mais aussi les économies d’énergie
  • 12. La ventilation de l’air de la maison est une nécessité vitale pour: y apporter un air neuf - Renouveler l’air ambiant, l’assainir le dépoussiérer - Assurer le chauffage ou le rafraichissement du local - Evacuer les odeurs et les polluants qui s’y accumulent - Et enfin pour éliminer l’excès de l’humidité Le déplacement naturel de l'air à travers un bâtiment se fait soit par : - un vent dominant - un vent chaud - une brise d’été On va étudier le comportement de chacun de ces vents a l’intérieur de la maison et aussi en extérieur.
  • 13. Ventilation extérieur : Effet de Coin: phénomène d’accélération des vents localisées a l’angle d’un bâtiment Effet Wise: provoqué par l’association de bâtiments de tailles différentes et implantés parallèlement Ventilation intérieur : Les vents dominants: entrent par la fenêtre de la cuisine et l’entrée principale pour ressortir par la S.D.B créant ainsi un courant d’air ,c’est ce qu’on appelle la ventilation transversale Les vents chauds: entrent par les deux fenêtres du séjour, porte fenêtre du dégagement et de la Chambre2, traversant Ainsi la Chambre 2 le séjour et le dégagement et sortant par la porte d’entrée, créant un courant d’air La brise d’été: entre par la fenêtre de la Chambre1 et la S.D.B, traversant une partie du dégagement et sortant par la porte d’entrée
  • 14. Avantages et Inconvénients : Les vents dominants: - L’inconvénient c’est que en hiver y a pas un renouvellement d’air surtout dans les chambres ce qui pourra créer des condensations d’humidité et de la moisissure -L’avantage c’est que l’air vicié est évacuer des pièces de services et le flux ne traverse pas les chambres Les vents chauds: -L’inconvénient c’est que y a une surchauffe surtout en été dans la chambre 2 et le séjour, car le flux d’air traverse ces deux pièces, ce qui n’est pas favorable en cette période de l’année La brise d’été: -L’inconvénient c’est qu’elle ne traverse pas la cuisine et les autres pièces pour l’évacuation d’air vicié et le rafraichissement de ces dernières -L’avantage c’est qu’elle aide a l’évacuation des odeurs et le renouvellement d’air dans la chambre 1 et la S.D.B
  • 15. Solutions: -Pour diminuer l’effet de coin, prévoir l’installation d’éléments pour dévier le flux d’air a l’angle -Prévoir une ventilation mécanique chose qui va assurer le renouvellement d’air dans les différentes pièces -Un conditionnement d’air qui assure l’air frais surtout en été ou la climatisation -Penser a une gaine d’aération pour les pièces de services -Protection du vent avec les linteaux de fenêtres ou les débords de toiture
  • 16. 2-Confort Acoustique: Définition Le son est définit dans le domaine de la physiologie, comme une sensation auditive engendrée par une vibration des ondes acoustiques. Le confort sonore influence la qualité de vie au quotidien car les effets négatifs des nuisances sonores sont source d’accroissement de la nervosité et de troubles du sommeil. Ils peuvent même conduire à de graves problèmes de santé.
  • 17. Les Nuisances sonores Les bruits d’équipement technique Les bruits solidiens d’impactes Les bruits aériens intérieurs Les bruits d’équipement technique Les bruits aériens extérieurs Types de nuisances sonores:
  • 18. Dans mon logement: •Bruits aériens extérieurs : la voirie qui traverse le cartier (automobiles, arrêt de bus), l’existence d’équipements publiques ( primaires), chien des voisins •Bruit aériens intérieurs : bruit de la TV, parler a haute voix, musique. •Bruit d’impact :il n’y a pas •Bruit d’équipement technique et installation sanitaire : séchoir, machine à lever, chasse d’eau, robot mixeur.
  • 19. Solutions: L’amélioration du confort acoustique est une opération délicate car la suppression d’un bruit peut faire émerger un autre jusqu’à lors imperceptible , et ce que je propose c’est: -D’abord limiter le bruit a la source: baisse du niveau sonore des appareils… -Essayer de pauser un double vitrage pour limiter le bruit aérien extérieur -Utiliser les isolants acoustiques ( lin, chanvre, fibre de bois…) dans le plancher, murs et toiture
  • 20. 3-Confort Olfactif: Définition La gêne olfactive est l’équivalent du bruit pour le son, le confort olfactif se traduit soit par l’absence d’odeurs, soit par la diffusion d’odeurs agréables. Le confort olfactif est ressenti au travers des odeurs, chacune des odeurs que perçoit un individu active la muqueuse, produisant ainsi une image olfactive transmise au cerveau et en lui attachant une signification. Les gênes olfactives potentielles proviennent aussi bien de l’extérieur que de l’intérieur des bâtiments.
  • 21. Solutions: •Les gênes olfactives intérieurs : Présence des odeurs qui viennent de la S.D.B dans la cuisine et la chambre 1 •Les gênes olfactives extérieures : la voirie qui traverse le cartier cause beaucoup de pollution, présence de canalisation bouchées ce qui rend l’odeur des eaux usées intolérables surtout en été Dans mon logement: Le confort olfactif n’est très considérer dans la plupart des conceptions architecturale et ce que je propose pour l’’améliorer c’est: -limiter la diffusion de l’odeur a la source même -prévoir un système d’air conditionner pour le renouvellement d’air et l’évacuation d’air vicié - La propagation de bonnes odeurs ( bougies, désodorisants…) ou de la végétation ( jasmins pour les eaux usées…)
  • 22. Végétation: Définition: L’utilisation de la végétation permet de modifier le climat urbain et d’améliorer les conditions de confort. Les arbres agissent comme masque au soleil au vent au son, comme source d’humidité les arbres jouent le rôle de régulateur de température de l’air
  • 23. Dans mon logement: - Extérieur ( dans le jardin): un citronnier, trois cognassiers, un pamplemoussier, un vigne, des plantes grimpantes, de la misère,, de la menthe, du poreau , du persil .. -Intérieur ( dans la maison): de la fougère, plantes grimpantes, et d’autres plantes…. Solutions: Ce que je propose pour améliorer la végétation: -Implanter des jasmin pour profiter des bonne odeurs et s’assurer un confort olfactif -Placer une pergola avec des jasmin de virginie pour une protection solaire -Implanter un vigne vierge ou un saule pleureur blanc pour humidifier l’air en été
  • 24. Confort Psychosociologique: Définition: Cette notion comprend les paramètres esthétiques et psychologiques et sociologiques (qualité de la lumière, les espaces verts, le paysage, la sécurité, le prestige…). Le confort psychosociologique peut être réparti en deux genres : visuel (perception de l’espace, contact avec l’extérieur, visibilité…etc.) et non-visuel (déroulement des activités, intimité, …).
  • 25. Conclusion: Le confort est une notion subjective, et pour moi beaucoup plus une sensation de bien être avant tout, alors malgré les lacunes et le manque d’éléments de confort surtout thermiques et acoustiques Je me sens bien dans ma maison et c’est ce qui compte ^^
